Схема подключения двигателя от стиральной машины и их виды

Виды электрических двигателей

Двигатель электрический — это функционирующая от электричества машина, перемещающая различные элементы с помощью привода. Производят асинхронные и синхронные агрегаты.

Синхронный двигатель

Ещё со школьной скамьи установлено, что при взаимном приближении магниты притягиваются или отталкиваются. Первый случай появляется у разноименных магнитных полюсов, 2-й — у одноименных. Разговор идёт о стабильных магнитах и постоянно организовываемом ими магнитном поле.

Кроме представленных, есть неустойчивые магниты. Все без исключения помнят пример из учебника: на рисунке представлен магнит в форме обычной подковы. Между его полюсами размещена рамка, сделанная в форме подковы с полукольцами. В рамку подавали ток.

Поскольку магнит отвергает одноименные и притягивает разные полюса, вокруг этой рамки появляется электромагнитное поле, что разворачивает её в вертикальном положении. В результате на нее действует обратный основному случаю по символу ток. Модифицированная полярность крутит рамку и снова отдаёт в горизонтальную область. На этом убеждении и сформирована работа синхронного электродвигателя.

В настоящей схеме ток подаётся на обмотку ротора, представленного рамкой. Источником, который создает электромагнитное поле, считаются обмотки. Статор осуществляет функции магнита. Кроме того, он сделан из обмоток либо из комплекта стабильных магнитов.

Частота вращения ротора такого электродвигателя такая же, как у тока, который подан на клеммы обмотки, т. е. они трудятся одновременно, что и дало наименование электродвигателю.

Асинхронный аппарат

Чтобы разобраться с принципом работы, вспоминаем картинку: рамка (но без полуколец) расположена между магнитными полюсами. Магнит сделан в форме подковы, окончания которой объединены.

Начинаем его медленно крутить вокруг рамки, наблюдая за происходящим. До какого-то момента перемещения рамки не наблюдается. Далее, при конкретном угле поворота магнита, она начинает вертеться за ним с быстротой меньшей, чем темп последнего. Работают они не одновременно, поэтому моторы именуются асинхронными.

В настоящем электродвигателе магнит — это помещённая электрообмотка в пазах статора, в который подан электроток. Ротор же считается рамкой. В его пазах присутствуют соединённые накоротко пластинки. Его так и именуют — короткозамкнутый.

Отличия электродвигателей

Внешне моторы распознать сложно. Их главное отличие составляет правило работы. Разнятся они и по сфере применения: синхронные более сложные по конструкции, используются для приведения в действие такого оснащения, как насосы, компрессора и пр., т. е. работающего с постоянной быстротой.

У асинхронных при нарастании перегрузки снижается частота верчения. Ими снабжается огромное количество приборов.

Конденсатор для электромотора

Для небольших двигателей (

Для более крупных двигателей (> 1 кВт) предполагается ёмкость около 70 мкФ / 1 кВт. Необходимо использовать пусковые конденсаторы с рабочими напряжениями 400..630 В переменного тока.

Вопрос о выборе конденсатора решается легко. Вот примеры значений емкости для разных мощностей двигателя.

Pn 90 120 180 250 370 550 750 1100 С 4 5 6 8 12 16 20 30

Мощность вращения в стиральной машине в обоих направлениях одинакова. Это моторы с типичным соединением для однофазного двигателя. Основная обмотка подключена непосредственно к 220 В и параллельно ей подключена фазовая обмотка вместе с последовательно соединенным конденсатором. Если вы перевернете провода фазовой обмотки, двигатель перейдет на вращение в другую сторону, но мощность будет немного меньше. Эта схема работает во время отжима. То же самое для медленных и быстрых вращений — ёмкость переключается внутри стиралки с 7 мкФ на 16 мкФ. Более подробно про конденсатор читайте тут

Видео

На видео, размещенном ниже, можно еще раз ознакомиться с порядком подключения двигателя от стиральной машины.

Мама, жена и просто счастливая женщина. Черпает вдохновение в путешествиях, не представляет жизни без книг и хороших фильмов. Стремится стать идеальной хозяйкой и всегда готова поделиться полученным опытом.

Нашли ошибку? Выделите её и нажмите кнопки:

Существует стиральная машина «для холостяков». Белье, постиранное в таком агрегате, совсем не нужно гладить! Все дело в том, что устройство не имеет барабана: часть вещей можно разместить внутри контейнера прямо на вешалках (например, пиджаки и рубашки), а вещи поменьше (допустим, белье и носки) – на специальных полочках.

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Истории известен факт, когда котенок попал в барабан стиральной машины и, пройдя полный цикл стирки на программе «Шерстяные вещи», выбрался из агрегата целым и невредимым. Единственной неприятностью для домашнего питомца стала аллергия на стиральный порошок.

Стиральные машины имеют отношение к возникновению выражения «отмывать деньги». В 30-е годы XX века американские гангстеры использовали сеть прачечных в качестве прикрытия своей нелегальной деятельности. Выдавая доходы от преступной деятельности за выручку, полученную от чистки одежды, они превращали «грязные» деньги в «чистые».

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Существуют самые разные шарики, которые используются в стиральной машине. Антистатические не дадут ткани прилипать к телу после стирки, шарики со специальными петельками «причешут» ворсинки и предотвратят появление катышков, а силиконовые с пупырышками не дадут сваляться пуху при стирке верхней одежды.

Стиральные машины, оснащенные функциями «Без глажения» или «Легкая глажка», могут стирать белье и при этом практически не мять его. Достигается такой эффект за счет особого подхода к отжиму – он выполняется на низких оборотах, с большими паузами, причем в баке сохраняется небольшое количество воды.

Первая официально запатентованная стиральная машина была изготовлена из дерева и представляла собой ящик с рамой, наполненный до половины деревянными шариками. Внутрь загружали белье для стирки, моющее средство и при помощи рычага передвигали раму, которая, в свою очередь, заставляла двигаться шарики и перетирать белье.

Выражение «мыльная опера» («мыло») возникло не случайно. Самые первые сериалы и шоу, аудиторию которых составляли женщины, транслировались по телевидению в то время, когда домохозяйки выполняли уборку, глажку и стирку. К тому же для привлечения зрительниц к экранам в эфире часто прокручивали рекламные ролики моющих средств: мыла и порошков.

Источник

Теория работы электромотора на 220 В

Асинхронные двигатели для однофазной сети, представляют собой в основном двигатели с двухфазными обмотками и с вспомогательной фазой, берущейся от конденсатора. Такие моторы используются в бытовой технике. Подобный двигатель используется, в частности, в приводе стиральной машины. В дополнение к моторам с двухфазной обмоткой моторы с трехфазной обмоткой иногда используются в некоторых других бытовых приборах.

Одним из способов уменьшения пускового тока является использование переключателя звезда-треугольник. Двигатель, предназначенный для работы статора в треугольном включении при заданном сетевом напряжении, включается в систему звезда в момент запуска:

Ввиду пониженного напряжения поступающего на фазу обмотки статора и изменения соединений от треугольника к звезде ток, взятый из сети, будет уменьшаться в три раза по сравнению с пусковым током в треугольной схеме. Однако при подключении в звезду двигатель имеет в три раза меньше пускового момента, что делает невозможным использование этого метода во время тяжелого пуска (с большой нагрузкой).

Что можно сделать с движком стиралки

Исполнить это вполне реально, даже если вы практически не разбираетесь в таких вопросах. Например, у вас вышла из строя стиральная машина марки «Индезит», при этом двигатель (мощность его составляет 430 Вт, а развивающаяся скорость достигает 11500 оборотов в минуту) ещё в рабочем состоянии, и его моторесурс ещё в норма. В таком случае он может пригодиться в хозяйстве.

Вот несколько идей, который помогут вам применить или подключить по новой двигатель установленный в стиральной машины, которая вышла из строя:

1. Элементарным вариантом станет создание точильного станка. В каждом доме периодически стачиваются и тупятся ножи и ножницы, которые необходимо заточить. Для этого необходимо тщательно закрепить электромотор на устойчивой поверхности, прикрепит к валу специальный камень для заточки или шлифовальный круг и включить его в сеть.
2. Неплохой вариант – это изготовление тротуарной плитки. Также можно сделать шлакоблоки, а если есть частный сектор, то отличная идея – это вибростол.
3. Для жителей деревень, которые занимаются выращиванием птиц, можно сконструировать из двигателя от стиральной машины крупорушку и мельницу для травы.

Особенности мотора – залог успешной работы

Сегодня существует более, чем достаточно различных вариантов того, как можно дать новую жизнь старому мотору из стиральной машинки, если он еще запускается. И все эти идеи основаны на особенности мотора производить вращение разнообразных насадок или обеспечивать движение дополнительных механизмов. Вы можете придумать ещё более оригинальный вариант использования снятого двигателя, но чтобы воплотить свою идею в жизнь, нужно понимать, каким именно образом происходит подключение двигателя от стиральной машины.

Как запустить двигатель от стиральной машины

О том, как дать жизнь новому двигателю и сколько потребуется времени, чтобы запустить двухскоростной агрегат уже известно, однако, как осуществить запуск и управление, если есть некоторые неполадки? Вполне возможно и такое, что движок попросту не запустится, даже при том условии, что удалось соединить все правильно. В этом случае нужно проверять нагревание движка, после того как он начнет работать. Достаточно пары минут и если за это время тепло не распространяется на все детали, то требуется определить место скопления нагрева. Это может быть область статора, узла или подшипника.

Основная причина того, что деталь быстро нагревается это

• Наличие износа или засорения подшипника;
• Сильное увеличение емкости конденсатора, что может иметь только асинхронный двигатель.

После этого проверка проводится каждые 5 минут и достаточно трех раз. Если виной всему подшипник, то нужно разобрать, смазать или заменить, так как бывают моменты, когда он не подлежит восстановлению. Категорически запрещается допускать перегрев двигательной системы, так как это может стать причиной поломки всего нового оборудования и потребовать расходов.

Внимание, только СЕГОДНЯ!

Подключить двигатель от изжившей себя машинки-автомата для создания нужных в хозяйстве вещей – дело несложное, если вы определитесь, какой самодельный агрегат вам нужнее, куда целесообразнее использовать механизм, моторесурс которой еще далеко не исчерпан.

Коллекторный двигатель

Если движок таки коллекторный, рекомендуется привести в порядок коллектор и прилегающие к нему поверхности, почистив их до подключения мотора от графитовой пыли. Также перед тем как запустить двигатель от стиральной машины, имеет смысл решить, надо ли сделать подсоединения, меняющие направление вращения вала. Если это потребуется, делается возможным переключение щеток. Для коллекторного двигателя от старой стиральной машины характерно то, что щетки, а соответственно и ротор соединены последовательно со статором.

Это характерно как для двигателя от стиральной машины-автомата, так и для большинства коллекторных движков сетевого включения. Коллекторные двигатели всех бытовых электроприборов устроены одинаково. Для изменения направления вращения вала необходимо переключателем поменять местами клеммы щеток (т.е 1 и 2, как показывает схема подключения электродвигателя ниже).

Схема соединений в коллекторном движке

Скорость вращения и мощность двигателя стиральной машины с коллектором зависят от напряжения. Поэтому их легко можно регулировать диммером. Для этого клеммы 1 и 4 или 2 и 4, если клемма 2 в случае переключения займет место клеммы 1, подключают к диммеру и его регулятором подбирают необходимую скорость вращения вала. При непосредственном присоединении к сети обороты вала будут максимально большими. Коллекторный двигатель от стиральной машины-автомата управляется специальной схемой, во многом схожей с диммером.

Основное отличие в том, что в ней применен запуск циклов вращения от различных датчиков. В коллекторных движках более дорогих моделей стиральных машин может быть пара дополнительных проводов от тахогенератора. Поэтому перед тем как подключить двигатель от стиральной машины, их надо правильно определить. Хотя это не сложно сделать по меньшему сечению этих проводов.

В некоторых устройствах применялся электромагнитный тормоз. Он может добавлять еще два провода. Эту конструктивную особенность также надо учитывать, выполняя подключение двигателя от стиральной машины.

Использовать эти провода при подключении коллекторного движка к электросети не придется. Поэтому, если не предвидится каких-либо самоделок со схемой управления движком, эти провода можно просто отрезать, чтобы они не вносили путаницы. Длительное подключение электродвигателя стиральной машины к сети 220 В вызывает его значительный нагрев. Для нормальной работы, как изоляции, так и подшипников необходимо ограничивать их нагревание путем принудительного охлаждения. Поэтому рекомендуется надеть на вал движка крыльчатку и только после этого включить в работу.

Некоторые модели коллекторного двигателя от стиральной машины могут содержать еще одну пару проводов. Такой нюанс характерен для устройств с одним мотором, как правило, барабанного типа. Эти движки вращают барабан медленнее в процессе стирки и ускоренно при отжиме. Для этого они снабжаются двумя дополнительными выводами, которыми регулируется скорость вращения вала. Эти характеристики обычно отображает шильдик двигателя, пример которого показан далее на изображении. WASHING — это параметры режима стирки, а SPIN — режим отжима.

Двухрежимный коллекторный движок

По данным шильдика можно определить, на какое напряжение надо подключить мотор дополнительной обмоткой. Поскольку токи указаны одинаковые, а мощности при этом отличаются в 10 раз, очевидно, что на выводы движка, соответствующие режиму стирки, подается более низкое напряжение. Его примерная величина может быть получена путем деления указанной мощности (30 ватт) на указанную силу тока и поправочный коэффициент k. Его величину можно определить исходя из того, что другое значение мощности (300 ватт) получается, когда делается запуск движка при напряжении 220 В.

3*220*k = 300

k = 0,46

Величина k для режима WASHING может быть другой, но для начальной оценки величины напряжения такой вариант расчета вполне подходит.

Получаем

3*U*k = 30,

U = 22 В.

Реальную величину напряжения покажет экспериментальное подключение двигателя стиральной машины через трансформатор или ЛАТР. Если такой двойной режим будет нужен в какой-либо поделке, на основании показанных расчетов можно будет подобрать дополнительный низковольтный источник питания (обычно это трансформатор).

Как включить мотор асинхронного типа

Асинхронник состоит из:

• Статора — неподвижной основы.
• Ротора — элемента, вращающего барабан.

В СМ использовались трёхфазные движки, которые полноценно могут работать при напряжении 380 В. Подключение двигателя от стиралки к однофазной сети 220 В требует подсоединения конденсатора.

Он снизит мощность устройства, зато сделает работу безопаснее.

Выбирайте конденсатор мощнее мотора, тогда он выдержит перепады напряжения.

Схема подключения «трёхфазника»

Понадобится набор приспособлений:

• мультиметр;
• конденсатор;
• провод — вилка на одном конце, три клеммы на противоположном;
• промежуточный провод, клеммы по краям.

Подключение:

1. Возьмите сетевой провод, подсоедините конденсатор.
2. Промежуточный провод-перемычку прикрепите с другой стороны конденсатора.
3. Прозвоните обмотку, чтобы найти выходы наименьшего сопротивления.
4. Вставьте прямые провода, которые будут подключаться к розетке.
5. Присоедините конденсатор.

Если после включения в розетку не слышен шум мотора, скорее всего, пусковой конденсатор подсоединён неправильно. Искать нужную клемму придётся «методом научного тыка». Подробное описание, результат эксперимента с тремя проводами, можно посмотреть в этом видео:

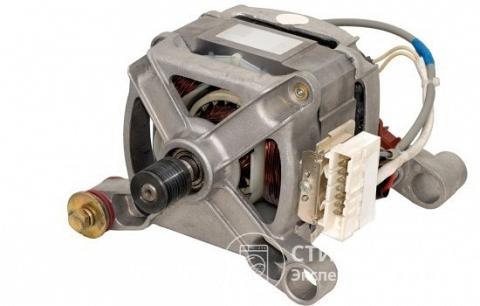

Схема подключения электродвигателя современной стиральной машины

Если вы придумали, что сделать со старым мотором, то первый вопрос, который вас может тревожить, это как подключить электродвигатель от стиральной машины в сеть 220 в. И как раз на этот вопрос мы вам и поможем найти ответ в этой инструкции.

Перед тем как приступить непосредственно к подключению мотора, нужно сначала ознакомиться с электрической схемой, на которой будет все понятно.
Подключение двигателя от стиральной машины к сети 220 Вольт не должно занять у вас много времени. Для начала посмотрите на провода, которые идут от двигателя, сначала может показаться, что их достаточно много, но на самом деле, если посмотреть на вышеприведенную схему, то далеко не все нам нужны. Конкретно нас интересуют провода только ротора и статора.

Разбираемся с проводами

Если посмотреть на колодку с проводами спереди, то обычно первые два левых провода — это провода таходатчика, через них регулируются обороты двигателя стиральной машины. Они нам не нужны. На изображении они белые и перечеркнуты оранжевым крестом.
Дальше идет провода статора красный и коричневый. Мы их пометили красными стрелочками чтобы было более понятно. Следующие за ними идут два провода на щетки ротора – серый и зеленый, которые помечены синими стрелками. Все провода, на которые указаны стрелки нам понадобятся для подключения.

Для подключения мотора от стиральной машины к сети 220 В нам не потребуется пускового конденсатора, а также сам двигатель не нуждается в пусковой обмотке.

В разных моделях стиральных машин провода будут отличаться по цветам, но принцип подключения остается тот же. Вам просто нужно найти необходимые провода прозвонив их мультиметром.

Для этого переключите мультиметр на измерение сопротивления. Одним щупом касайтесь первого провода, а вторым ищите его пару.

У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом. Эти провода вы найдете сразу и уберете их в сторону.

Остальные провода просто прозванивайте и находите им пары.

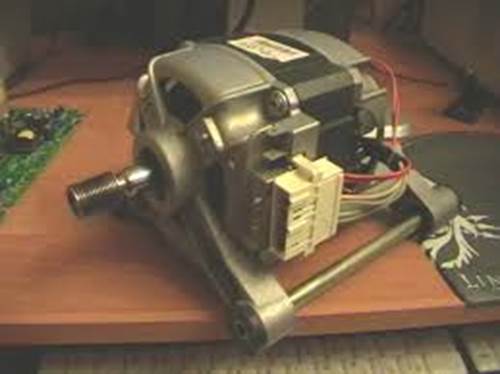

Подключаем двигатель от стиральной машины автомат

После того как мы нашли нужные нам провода осталось их соединить. Для этого делаем следующее.

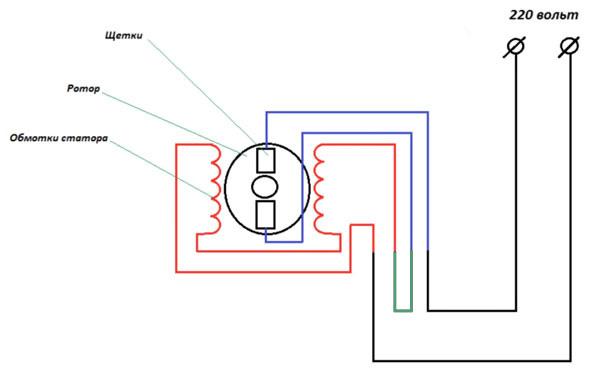

Согласно схеме нужно соединить один конец обмотки статора со щеткой ротора. Для этого удобнее всего сделать перемычку и заизолировать ее.
На изображении перемычка выделена зеленым цветом.

После этого у нас остаются два провода: один конец обмотки ротора и провод, идущий на щетку. Они-то нам и нужны. Эти два конца и соединяем с сетью 220 в.

Как только вы подадите напряжение на эти провода, мотор сразу же начнет вращение. Двигатели стиральных машин довольно мощные, поэтому будьте внимательны, чтобы не возникло травм. Лучше всего мотор предварительно закрепить на ровной поверхности.

Если вы хотите сменить вращение двигателя в другую сторону, то нужно просто перекинуть перемычку на другие контакты, поменять провода щеток ротора местами. Посмотрите на схеме, как это выглядит.
Если вы все сделали правильно, то мотор начнет вращаться. Если же этого не случилось, то проверьте двигатель на работоспособность и уже после этого делайте выводы.
Подключить мотор современной стиральной машинки достаточно просто, что не скажешь о старых машинках. Здесь схема немного другая.

Что необходимо учесть при подключении двигателей от стиральной машины разного типа

Стиральная машина подключается к электрической сети в соответствии с «ПУЭ 7. Правила устройства электроустановок».

Схема подключения стиральной машины к электрической сетиФОТО: 1stiralnaya.ru

Даже поверхностное знакомство с устройством машины и её электрической схемой обеспечивают более сознательную её эксплуатацию и возможность минимизировать количество аварийных ситуаций. Принципиальная электрическая схема является графическим изображением основных электрических компонентов машины и связей между ними.

Электродвигатели в стиральных машинах используется трёх типов.

Асинхронный

В большинстве стиральных машин выпусков прежних лет применяются трёхфазные асинхронные двигатели, каждый из которых состоит из неподвижного статора и вращающегося ротора. Переменный ток инициирует в секциях обмотки статора вращающееся магнитное поле, которое индуцирует ток в роторе. Этот вторичный наведённый ток взаимодействует с магнитным полем статора, и на ротор начинает действовать вращающая его сила, благодаря которой он начинает вращаться и передавать своё вращение связанным с ним устройствам.

Двигатели этого типа просты по конструкции, неприхотливы в обслуживании, надёжны в эксплуатации. Основными недостатками являются большие пусковые токи и сложности в регулировании скорости вращения.

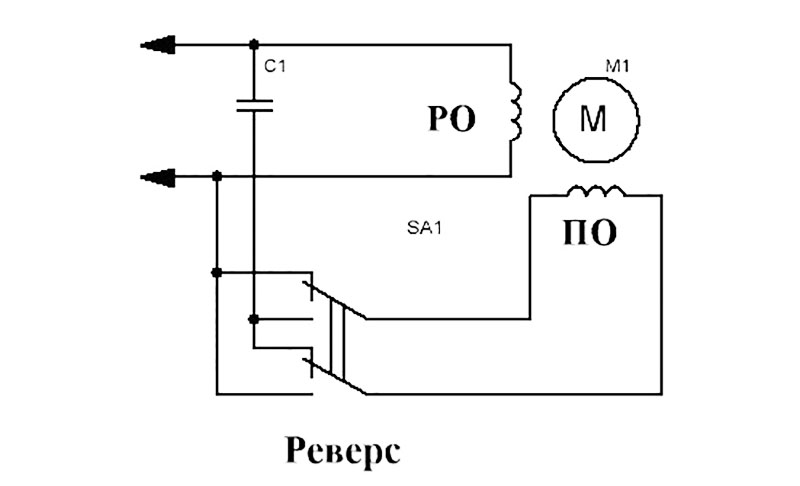

Реверсивная схема подключения асинхронного двигателя с пусковой обмоткойФОТО: elektt.blogspot.com

Коллекторный

У коллекторных двигателей обмотки расположены и на статоре, и на роторе. Ток к ротору подводится через устройство, под названием «коллектор», которое состоит из ламелей, закреплённых на валу ротора, и двух неподвижных относительно статора «щёток».

Схема подключения коллекторного двигателяФОТО: elektt.blogspot.com

Коллекторный двигатель работает и от переменного, и от постоянного тока. Здесь легко регулировать обороты изменением величины питающего напряжения. В качестве промышленного устройства можно использовать подходящий по мощности диммер от системы освещения.

Инверторный

Инверторный двигатель в стиральной машине является наиболее современным решением. Принцип работы в том, что во встроенном инверторе переменный ток электрической сети преобразуется в постоянный, а потом снова в переменный ток нужной частоты, которая и определяет скорость вращения вала. Он, в отличие от коллекторного, не имеет щёток и издаёт меньше шума. Нет щёток – нет изнашивающихся деталей, поэтому регулярно заменять ничего не надо. Но за инвертор нужно платить, такая машина стоит дороже.

Отличия электродвигателей

Различия электродвигателей по типам даны в их описаниях. Асинхронный двигатель самый простой по конструкции. У коллекторного имеется возможность легко регулировать скорость вращения. А инверторный двигатель напрямую без ремней и шестерёнок соединяется с валом барабана. Если коротко, то более современные моторы меньше шумят, подвергаются регулированию оборотов, но стоят дороже.

Варианты применения моторов

Разобрав старую стиральную машину, электрический двигатель можно установить на одном из приборов.

Предлагаем ознакомиться Необычный сорт перца Гогошары и правила его выращивания

Точильный станок

Подсоединив обмотку к электросети, пусковая пара подключается к катушке. Второй конец проводки кратковременно прикладывается к обмоточному выводу, чтобы проверить направление движения мотора.

Чтобы сконструировать станок для заточки, лучше всего использовать мотор, способный выдерживать напряжение в пределах 150 – 200 В. При этом достаточно частоты вращения камня в 1 000 оборотов, чтобы его не разорвало.

Вибростол

Отличное применение мотора от старой машины, если вы занимаетесь изготовлением тротуарной плитки.

Конструктивно такой стол сложностей не вызывает. Для его изготовления достаточно ровной поверхности в виде плиты, скрепленной с основой подвижными элементами. Коллекторный мотор обеспечит необходимое вибрирование.

Бетономешалка

Примечательно, что наряду с мотором придется использовать и бак стиральной машины. Лучше всего, если емкость будет активаторного типа – вместо стандартного элемента устанавливается пара стальных лопастей, внешне напоминающих букву «П». Располагают их таким образом, чтобы создать прямой угол. Сливное отверстие бака надежно закрывается.

Мощность мотора старой машины, выбранного для подключения, определяется объемами предстоящих работ. Для приготовления бетона в небольших количествах достаточно использовать однофазный двигатель.

Придется также решить вопрос с ременным приводом, установленным в машине. Лучше всего его заменить редуктором, способным понизить обороты мотора.

Ручной миксер

При помощи такого приспособления вы сможете замесить раствор для штукатурных работ, клеевой состав для укладки облицовочной плитки.

Конденсатор для электромотора

Для небольших двигателей (

Для более крупных двигателей (> 1 кВт) предполагается ёмкость около 70 мкФ / 1 кВт. Необходимо использовать пусковые конденсаторы с рабочими напряжениями 400..630 В переменного тока.

Вопрос о выборе конденсатора решается легко. Вот примеры значений емкости для разных мощностей двигателя.

Pn 90 120 180 250 370 550 750 1100 С 4 5 6 8 12 16 20 30

Мощность вращения в стиральной машине в обоих направлениях одинакова. Это моторы с типичным соединением для однофазного двигателя. Основная обмотка подключена непосредственно к 220 В и параллельно ей подключена фазовая обмотка вместе с последовательно соединенным конденсатором. Если вы перевернете провода фазовой обмотки, двигатель перейдет на вращение в другую сторону, но мощность будет немного меньше. Эта схема работает во время отжима. То же самое для медленных и быстрых вращений — ёмкость переключается внутри стиралки с 7 мкФ на 16 мкФ. Более подробно про конденсатор читайте тут
