Как правильно установить и подключить двойной выключатель на две лампочки

Установка проходного двухфазного выключателя

Для управления несколькими осветительными приборами из разных концов помещения, используют проходной выключатель с двумя клавишами. Он похож по внутреннему устройству на два проходных одноклавишных, объединенных в общем декоративном корпусе. В нем находятся две группы клемм, которые размыкают подачу тока с одной пары электропроводов на другую.

При проведении проходного подключения важно не перепутать пары проводников, чтобы оба выключателя замыкали контакты одной из двух электрических цепей

Как провести монтаж:

1. Фазный проводник из монтажной коробки прокладывается к клеммам 1 и 2 (справа), которые по схеме соединены между собой.
2. Из выключателя отходят уже четыре фазы, которые ведут к коробке, а потом ко второму выключателю.
3. От выключателя №2 отходят (не пересекаясь) две фазы. Их ведут к коробке, где подсоединяют к двум независимым проводникам, ведущим к светильникам.

Осуществляя монтаж, можно провести сначала одну пару проводов, а затем вторую, чтобы не перепутать их, иначе схема не сработает.

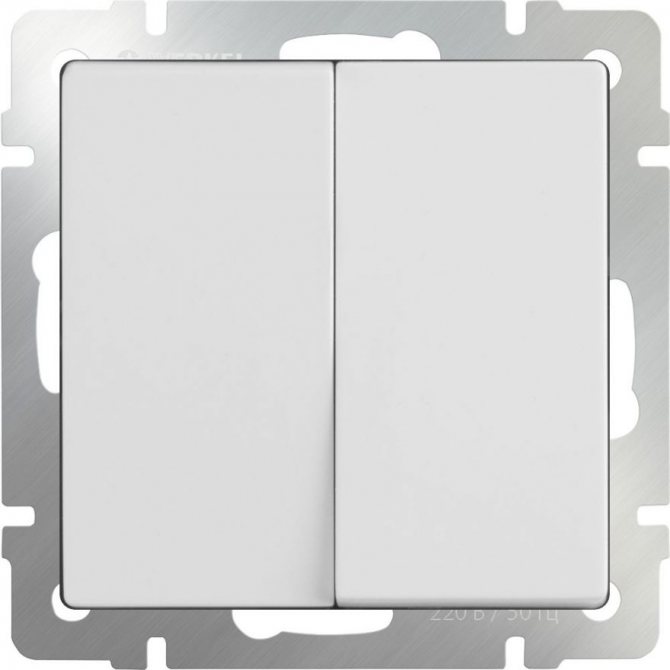

Двухклавишный выключатель и его подключение, схема и фото

В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.

К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.

Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.

Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.

Приступаем к работе монтажа выключателя на 2 клавишы

Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.

Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!

Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.

Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.

Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.

Непосредственно к выключателю должны выходить три провода:

— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;

— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).

Подключение

Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.

Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.

Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.

Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.

Двухклавишный выключатель с подсветкой

Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.

Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.

Монтаж и подключение

Немного поговорим о том, как правильно осуществить монтаж рассматриваемого аппарата. Но прежде всего, об инструментах. У вас должны быть в наличии:

• плоская и крестообразная отвёртка;
• отвёртка с индикацией наличия напряжения;
• стриппер, чтобы можно было снять изоляцию, или нож;
• пассатижи;
• изолента либо зажимы.

В распределительную коробку, которая установлена в комнате, от питающей сети приходит двухжильный провод (фаза и ноль).

К выключателю должно подходить четыре провода. Один – это фаза из питающей сети (он приходит из распределительной коробки) и три фазных провода от осветительных приборов.

Трёхклавишный аппарат имеет 4 контактных узла:

• входной контакт, к нему должна подключаться питающая фаза;
• ещё три контакта, к ним подсоединяются фазные жилы проводов, идущих на приборы освещения.

Нулевые жилы проводов, идущих на светильники, должны в распределительной коробке соединяться с нулевым проводом питающей сети.

Когда будете подсоединять фазу к входному контакту выключателя, не спутайте её с нулевым проводом. Коммутационный аппарат должен разрывать именно фазу, а не ноль. В противном случае при замене ламп в светильниках, вы рискуете попасть под напряжение.

Теперь немного практических действий:

Перед тем, как подключить тройной выключатель, обеспечьте полное обесточение. Отключите вводной автомат, который установлен на входе в квартиру

Это важное условие для любых работ, связанных с электричеством.
На обратной стороне выключателя есть схема подключения. Согласно ей подсоедините фазные провода из питающей сети и от осветительных приборов. Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода.
После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов

Остаётся только сверху закрепить клавиши и рамку.
Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети.
Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.

Контакты выполняются самозажимными клеммами, так что вам остаётся лишь зафиксировать в них провода.
После этого выключатель закрепляется в монтажной коробке с помощью зажимных винтов. Остаётся только сверху закрепить клавиши и рамку.
Соединения в распределительной коробке можно произвести путём скрутки. Провод, идущий от выключателя на светильник, соединяется с фазным проводом данного осветительного прибора. Зачищается небольшая часть проводов, скручивается межу собой пассатижами, после чего контакт изолируется с помощью специальной ленты. Всё можно упростить, если пользоваться современными зажимами. Аналогичным образом поступают с остальными двумя парами проводов. И точно также соединяют нулевые провода трёх осветительных приборов с нулём сети.
Остаётся подсоединённый включатель проверить. Включите вводной автомат на квартиру и поочерёдным нажатием клавиш смонтированного коммутационного аппарата проверьте, загораются ли лампы светильников.

Устройство, с помощью которого можно управлять тремя независимыми светильниками, несомненно, очень удачное и выгодное изобретение человечества. Но всё же перед тем, как подключить выключатель, оцените свои знания и силы. Бывают случаи, когда лучше довериться профессионалам.

Как выбрать схему на две лампочки

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Подготовительный этап работы

В процессе подготовки к монтажу электрических коммутационных аппаратов, то есть выключателей, необходимо изучить вопрос строения устройства, его назначения, исполнения и принципа работы

Важно также подготовить весь необходимый инструмент для установки выключателя в бытовых или промышленных условиях

Регулировка числа включенных приборов освещения должна осуществляться с помощью выключателя, который обустроен дополнительным отходящим контактом и отдельной кнопкой для управления. По габаритам он обычно идентичен одноклавишным выключателям, что предусмотрено для большего удобства взаимозаменяемости. Основным отличием является коммутационная начинка.

В устройствах с двумя клавишами имеется рабочая часть с тремя контактами, из которых один является входящим, а два – отходящими. Именно у исходящих контактов присутствует независимое друг от друга управление, осуществляющееся с помощью выключателя.

Устанавливая выключатель, его необходимо расположить так, чтобы отходящие контакты находились сверху. Это является общепринятым стандартом для положения «включения/выключения».

На клемму приходящего контакта должен быть подключен провод с фазой, который идет от распределительной коробки. На клеммах отходящих контактов должны быть установлены фазные провода потребителей, то есть от отдельных ламп отдельных светильников.

Нулевой провод, он же называется рабочим нулем, должен выводиться к потребителям из распределительной коробки, при этом он не должен никак проходить через выключатель.

Для открытой

Для скрытой

Отдельно стоит отметить, что двухклавишные модели выключателей имеют определенные разновидности:

• модели для установки на саму стену (используются для открытой проводки);
• модели для внутренней установки на стене (подходят для скрытой проводки).

Разобравшись немного с теорией подключения и фаз, необходимо подготовить рабочее место и переходить к непосредственному монтажу.

Как подключить выключатель с двумя клавишами

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света. Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор. В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод.

Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым. Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов.

• Обычно применяются:
• самозажимные клеммы;
• винтовые зажимы;
• колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем.

Самозажимные клеммы обеспечат надежное прочное соединение. Чтобы правильно подключить выключатель к лампочке, необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности. При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы.

1. Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:
2. 2 отвертки – плоскую и крестовую;
3. монтажный или канцелярский нож либо другое устройство для снятия изоляции;
4. пассатижи либо бокорезы;
5. уровень строительный.

https://youtube.com/watch?v=RWI_-tMXtDA

Схема подключения двухкнопочного переключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель.

Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству. Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю.

Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3).

Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.

В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом. Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек.

Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ». Возможные неисправности и общие рекомендации к их недопущению.

То есть, отсутствует распределение светильников на клавиши выключателя. Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку.

А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено. Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги. Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам.

Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

• Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:
• перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
• необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
• необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

Схема подключения двухклавишного выключателя к люстре

Проверка устройства защитного отключения на срабатывание

УЗО выполняет важную функцию – при утечке электротока отключает напряжение. Поэтому нужно систематически проверять устройство на срабатывание.

Выполнить проверку можно несколькими способами:

1. нажать кнопку «Тест», УЗО сразу же должно сработать. Такую проверку рекомендуется проводить ежемесячно;
2. использовать контрольную лампу – одним концом провода соединиться с фазой, другим концом – с нулем в розетке. УЗО должно моментально среагировать;
3. имитировать утечку электротока с помощью реостата.

Если устройство защитного отключения не сработало, то это свидетельствует о его неисправности, или поломке одной из его внутренних деталей. Особым случаем является поломка механизма имитации утечки тока. В этом случае устройство защитного отключения функционирует и справляется со своей задачей.

Но в любом случае специалисты рекомендуют поменять такое устройство, ведь нет никаких гарантий в его надежности. Тем более, что жизнь человека дороже, чем цена на устройство защитного отключения.

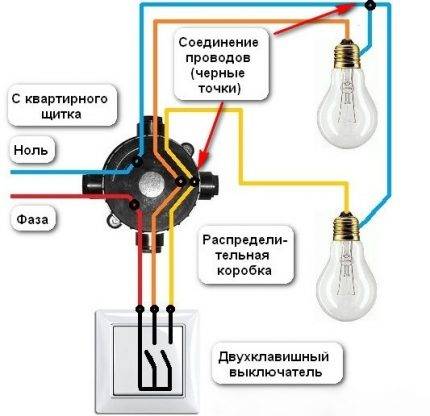

Схема подключения двухклавишного выключателя на две лампочки

Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка.
Все действия, связанные с электропроводкой, должны проводиться при отключенном электропитании. Подключение на люстре или светильнике В светильнике или люстре для подключения используются как правило клеммные колодки.
Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Подвод может быть выполнен трехжильным кабелем, если его нет, то укладываются 3 провода. Разобравшись немного с теорией подключения и фаз, необходимо подготовить рабочее место и переходить к непосредственному монтажу.
Установка производится в подрозетник или непосредственно в стену с фиксацией лапками или винтовыми соединениями. Размерами он обычно не отличается от одноклавишных. Когда искомое будет найдено, в приборе загорится неоновая лампочка. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
А также нож необходим для подготовки вводного и отходящих отверстий в корпусе выключателя для проводов кабеля. Пассатижи для обжатия гибкого провода.

На рисунке справа левый нижний угол переключателя стрелка указывает направление отхода тока от переключателя и переход питания к лампе. Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения. К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе. Помните, что любые работы с электрическим напряжением V могут быть опасны.

Как правило, они снабжены клеммной колодкой, если нет, то можно использовать двойные клеммы WAGO. Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии штукатурка, гипс и т. Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Каждый день свежая и полезная информация. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки.

Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Это можно объяснить относительно низкой электрической мощностью бытовых осветительных приборов. Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. Вырезание отверстия под провод 6. Пластмассовые клавиши снимаются.
Схема подключения одноклавишного выключателя

Устройство и принцип работы

Любой двойной выключатель состоит из следующих конструктивных элементов:

• Две клавиши, способные изменять положение в зависимости от производимых действий.
• Пластиковый корпус, снимаемый с прибора перед началом подключения.
• Клеммники для подключения входных и выходных проводников.

В некоторых моделях клеммники заменяются винтовыми зажимами. Первый вариант считается более надежным, поэтому он используется во всех современных изделиях. Винтовые зажимы постепенно ослабевают и требуют периодического подтягивания для восстановления нормального контакта.

Внутри выключателя располагается входной фазный провод и выходные провода, соединенные с осветительными приборами. Замыкание и размыкание контактов на каждой из клемм производится независимо друг от друга. За счет этого может включаться одна, две или сразу несколько ламп. Подачу напряжения рекомендуется выполнять при помощи многожильных проводов.
Работа выключателя на две клавиши заключается в использовании различных вариантов включения и выключения, позволяющих создать требуемый уровень освещения:

• Вариант № 1. Включается одна клавиша, и в этом положении напряжение поступает на одну лампочку или отдельную группу светильников.
• Вариант № 2. Приводится в действие вторая клавиша переключателя, осуществляя подачу напряжения на две лампочки или группу светильников с другим количеством ламп. Такое переключение дает возможность изменить освещение в помещении, когда это необходимо.
• Вариант № 3. Включаются обе клавиши, начинают работать все осветительные приборы, обеспечивая максимальное освещение.

Во многих современных выключателях подключается подсветка. Она представляет собой неоновую лампочку или светодиод, соединенный последовательно с резистором ограничения тока. Данная цепочка подключается параллельно с контактом выключателя. Независимо от положения клавиш, она все время будет оставаться под напряжением.

Таким образом, при выключенном освещении получается следующая цепочка: напряжение фазы проходит через резистор ограничения тока, далее – через светодиод и клеммы подключения ток попадает на светильник и по нити лампы накаливания идет на нейтраль. В таком положении подсветка постоянно включена. При включении света контакт замыкается и производит шунтирование цепочки. Поскольку у него очень низкое сопротивление, ток перестает течь через подсветку, а начинает проходить по контакту. В этом случае светодиод не горит вообще или светится едва заметно.
