Принципиальная электрическая схема электроплиты

О схемах подключения

Перед тем как подключить электроплиту, надо точно знать, а сколько фаз подаётся в дом. Стандартно это одна или три, то есть напряжение в сети или 220, или 380 вольт. Первый вариант обычно используется в небольших частных домах. Второй в домах большой площадью, многоэтажных с большим количеством бытовой аппаратуры в нем. К примеру, в нем установлены электрические котлы отопления, бойлеры для системы горячего водоснабжения, система кондиционирования и вентиляции.

Питание дома в одну фазу – это два провода, которые входят в него со стороны ближайшего столба. Три фазы – это четыре провода. Суть трёхфазного подключения дома в том, чтобы разбить нагрузки от бытовой техники на разные фазы, уменьшая тем самым нагрузку на них. А это даёт возможность уменьшить сечение используемого кабеля, цена которого ниже, чем кабеля с большим сечением.

Трёхфазное питание домаИсточник 2gis.com

Однофазное подключение

Чтобы подключить электроплиту к одной фазе, вам понадобится кабель в три жилы: одна фазная, другая для нуля и третья для заземления. Последняя имеет расцветку цветную, а точнее, жёлто-зелёную. Да и сечение у неё обычно чуть меньше двух остальных. Хотя не всегда. Провод для нуля обычно синего цвета. А фазный может быть любых других цветов.

Теперь, что касается контактов на плите. Их обычно несколько, и все они обозначаются буквами латинского алфавита. L – это фазный контакт, N – нулевой, и заземление обозначается – РЕ. Последний на панели подключения всегда один, а вот остальных может быть много.

Итак, в первую очередь подключается фазный провод к одному из контактов с обозначением «L». Остальные контакты под этой маркировкой соединяются перемычками. Некоторые производители эти перемычке поставляют в комплектации плиты. Это металлические пластинки или скобы небольших размеров.

Точно также соединяются клеммы с обозначением «N», к одной из которых подключается нулевая фаза питающего кабеля. И последним подсоединяется провод заземления. На фото очень хорошо видно, как было произведено подключение плиты электрической, где использовались медные перемычки.

Однофазное подключение электрической плитыИсточник elektriki23.ru

Теперь это же подключение только с помощью розетки. Здесь нет особых отличий, просто надо правильно подсоединить провода к самой розетке. Потому что в этом устройстве есть свои контакты, обозначенные, как и на панели плиты. Главное – ничего не перепутать. На фото ниже, как раз такой вариант подключения электрической плиты показан.

Подключение электроплиты через розеткуИсточник stroimaterials.ru

Есть и другой вариант соединения электроплиты к питающему кабелю. Через соединительную колодку. Это своеобразный промежуточный вариант между прямым соединением и розеточным. Эта ситуация может возникнуть тогда, когда розетка по причины выхода из строя демонтирована, а хозяин дома, думая о безопасности, решает её полностью удалить.

В этом случае вместо розетки устанавливается клеммник, который крепится к стене. Соединение производится точно так же, как и в случае с розеткой

Здесь важно не перепутать контакты на кабеле, торчащем из стены, и кабелем, присоединённому к плите. В помощь цветовая расцветка

Трёхфазное подключение

Перед тем как подключить плиту на три фазы, вам потребуется кабель с пятью жилами. Три из них будут фазными, одна – ноль и третья заземление. Расцветка здесь та же: синий – ноль, жёлто-зелёный – заземление, остальные фазы.

Сначала подключаются земля и ноль

Обратите внимание, если контактов ноля не один, то между ними надо установить перемычки. В последнюю очередь – три фазных провода к фазным контактам

И здесь неважно, какой фазный провод к какой клемме под маркировкой «L» подсоединяется. Как подключить электроплиту к трём фазамИсточник electrik.org

Как подключить электроплиту к трём фазамИсточник electrik.org

Как заменить неисправную конфорку на электроплите

Как и любая другая бытовая техника, электрическая плита тоже может выйти из строя. Приглашенный специалист из обслуживающей организации возьмет за ремонт как минимум 5000 рублей, но не лучше ли все сделать своими руками?

Конфорка

Конечно, проблемы чаще всего возникают с конфорками. Так случилось и у нас: две конфорки электроплиты Indesit после 14 лет интенсивной эксплуатации почти одновременно начали барахлить. Одна очень медленно нагревалась (несмотря на то, что всегда была «быстрой»), а вторая и вовсе перестала включаться.

Электрическая плита тоже может выйти из строя

Конфорки для быстрого нагрева требуют замены

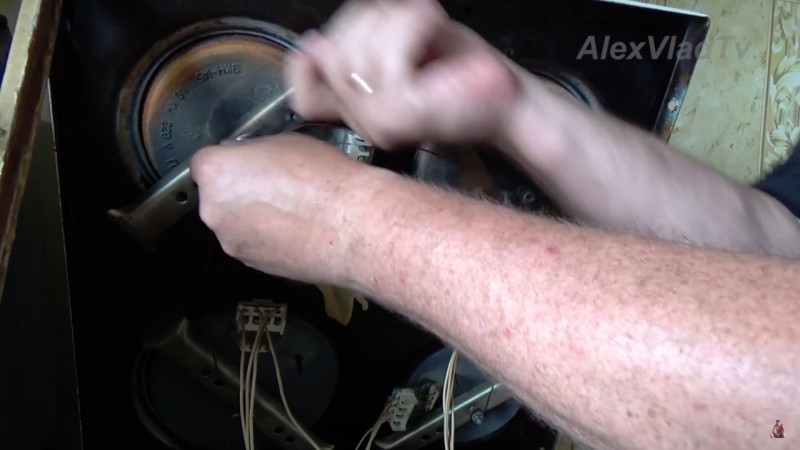

Пошаговая инструкция по замене детали (с фото)

1. Отключите электроснабжение плиты.

Лучше после этого подождать, ведь остаточное электричество выходит не сразу

2. Открутите верхнюю крышку электроплиты

Делайте это аккуратно, ведь она соединена проводами с остальными деталями. Не порвите их!

3. Найдите нужную конфорку и отметьте провода, присоединенные к ней, различными маркерами

Иногда проводка подписана, но иногда бывает и нет. Поэтому заранее подумайте о сборке. Ведь неправильное подключение парализует всю работу нагревательного элемента.

Часто они бывают прикручены специальными болтами. Сначала выкрутите их, а потом отсоединяйте проводку.

Он тоже держится на одном болте, открутите его и смело вытаскивайте конфорку руками.

Не перепутайте, ведь они очень похожи друг на друга

Подключение очень важно для правильной работы детали

7. Соберите электроплиту обратно

Просто повторите все действия по разбору задом наперед. Главное — не повредите новую деталь.

Техника может снова работать!

Если Вам требуются запчасти для проведения самостоятельного ремонта, приобретайте их у нас: широчайший ассортимент, быстрая доставка по России и гарантия на всё.

Источник

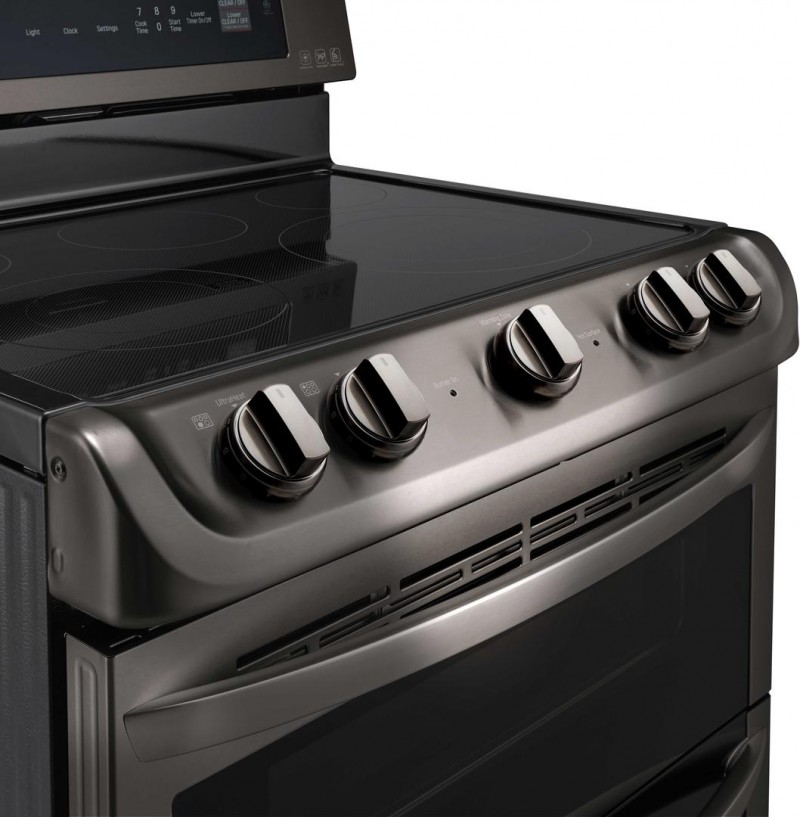

В чём удобство электрических плит

Без плиты нельзя представить себе ни одной кухни. Она является главным инструментом для приготовления пищи. Не имеет значения, завтрак это, обед или ужин. В домах, к которым проведён газ, как правило, используют газовые устройства. Но последнее время всё популярнее становятся именно электрические приборы. И это не удивительно, ведь на них столько всего можно вкусного приготовить, и газопровод для этого не нужен. Тем более сегодня довольно много новых многоэтажек вообще к нему не подключаются. И электроплита – это реально выход из положения.

К тому же они намного безопасней для здоровья. Ведь для них не надо использовать газ, они не сжигают кислород, и у вас не будет болеть голова, даже если вы включите все конфорки одновременно. И вытяжка для неё нужна не настолько мощная, как для газовой. А это значит, что шуметь и потреблять электроэнергии она будет меньше.

А если вы покупаете не только варочную поверхность, но и духовой шкаф, который работает на электричестве, то вообще здорово выигрываете. Поскольку они имеют невероятное количество разных функций, и ими намного удобней пользоваться. И, что главное, для хозяек, процесс их очистки проходит гораздо легче.

Большое преимущество таких устройств – это то, что с ними не надо постоянно держать на контроле температуру. Вы просто выставляете необходимый режим с помощью панели управления, и прибор его автоматически поддерживает всё время. Это позволяет вашему блюду равномернее прогреваться, быстрее и качественнее готовиться. А это точно порадует ваших домочадцев.

Ими очень удобно управлять, они прекрасно справляются со своими задачами и абсолютно безопасны. Но только если правильно их подключить. А установка этих устройств довольно-таки непростая. И именно её часто относят к минусам данных приборов.

Большинство магазинов вместе с продажей электроплиты предлагают услуги электрика, который и подключает устройство. Однако не все это предлагают. А самостоятельно вызывать электрика для того, чтобы он просто подключил прибор, может быть для некоторых семей довольно дорогим удовольствием.

Но услугами специалиста настоятельно рекомендуют пользоваться все профессионалы. Поскольку электроплита – это очень мощный потребитель электроэнергии, безопасность её подключения является главным требованием грамотного использования.

Однако если вы обладаете хотя бы базовыми знаниями в области электротехники, то вполне способны самостоятельно всё сделать, без посторонней помощи. Но для этого надо знать некоторые правила и соблюдать их.

Дальше мы расскажем, как правильно подключать электроплиты. Раскроем некоторые правила и нюансы этого процесса. Если вы внимательно всё прочитаете, то сможете произвести сами подключение Ханса, Горение, Занусси, Электролюкс, Бош, Беко и плиты любой другой фирмы.

Схемы подключения популярных плит

Мечта 8

Это одна из самых продаваемых плит прошлых времён. Неудивительно, что на кухнях у многих людей можно увидеть именно её. Она состоит из таких ключевых узлов:

• ТЭН Е1+ Е2,
• ТЭН Е3-Е5,
• S1-S4,
• F,
• индикаторы.

ТЭНы E1-2 располагаются соответственно в конфорке 1 и 2. Это можно легко увидеть на схеме в технической документации плиты. ТЭН Е3-Е5 — это духовой шкаф. S1-S4 представляют собой коммутационный узел, при помощи которого можно осуществлять управление электроплитой.

Индикаторы, имеющиеся в электроплите, согласно схеме бывают двух типов HL1 и HL. Они отвечают за работу ТЭНов. Также в наличии HL3. Но это просто подсветка жарового шкафа, чтобы всегда была возможность посмотреть, в каком состоянии блюдо.

Внимание! В большинстве конструкций используется тепловое реле Т-300. При этом мощность каждого ТЭНа — 1 кВт

За регулировку степени нагрева отвечает переключатель S1. Он имеет четыре позиции, с помощью которых можно обеспечивать разную интенсивность огня. В первом положении замыкаются Р1-2 и Р2-3.

Когда это происходит, то активируется ТЭН E3. При этом ток пройдёт следующий маршрут:

• всё начинается с контакта ХР,
• потом идёт реле F,
• Р1-2,
• Е4-5 + Е3,
• Р2-3.

Первый пункт назначения — это контакт вилки. Данный нагревательный элемент имеет последовательное подключение к четвёртому ТЭНу и к пятому. Мало того, он параллельно соединён со вторым и третьим. Во всём этом вы можете легко убедиться самостоятельно, посмотрев на схему внизу.

Когда происходит переключение в положение под номером два, то активируются Р1-1 и Р2-3. Естественно, цепь, через которую проходит ток, меняется. Всё начинается с контакта вилки, находящегося снизу, который подписывается, как ХР. Потом следуют такие промежуточные точки:

• F,
• Р1-1,
• Е3,
• Р2-3.

Заканчивается всё штекером XP, который сверху. При активации данной цепи запускается исключительно ТЭН E3. Увеличения мощности удаётся добиться за счёт уменьшения сопротивления. Главное достоинство такой схемы подключения конфорки электроплиты заключается в том, что оно является возможным, при неизменном напряжении в сети, которое составляет 220 В.

Для S1 есть позиция номер 3. В таком случае происходит замыкание Р1-1 и Р2-2. Из-за этого происходит подключение ТЭНов Е4+5. Если же говорить про S4, то этот переключатель отвечает за работу лампы. На стандартной схеме работы конфорок электроплиты она имеет обозначение HL3.

Электра 1002

Второй, самой часто используемой в домах и квартирах электроплитой является Электра 1002. Поэтому знать о её схеме подключения конфорок — просто необходимо. К счастью, она не представляет особой сложности и в ней может разобраться даже новичок.

Итак, в наличии у электроплиты есть четыре конфорки, естественно, схема подключения у каждой из них своя. Первые два нагревательных элемента имеют индексы H1и H2. Их главным отличием является трубчатая структура.

Третья конфорка в схеме подключения электроплиты имеет индекс Н3. Она делается из чугуна и является довольно большой — 200 мм. Н4 также делается из чугуна. Её размер 145 мм.

За регулировку температуры отвечают регуляторы Р1 и Р2. У них, нет как таковых ступеней мощности. Но этот недостаток с лихвой компенсируют семиступенчатые переключатели П3 и П4. В свою очередь, ПШ отвечает за духовой шкаф и имеет 3 позиции.

За блокировку отвечает переключатель П5. Сигнальные лампы конфорок в схеме электроплиты это Л1-4. Пятая Л позволяет подсветить духовой шкаф. Также в наличии Л6. Она включается, когда в шкафу достигается соответствующая температура.

За нагрев духового шкафа отвечают соответственно элементы H5-6. Семёрка — это гриль. Терморегулятор обозначается простой буквой T. Также в наличии клавишный включатель — это B. Седьмая Л освещает духовой шкаф.

Внимание! Моторедуктор обозначается как большая буква M

Схемы для других популярных моделей

Безусловной, электроплиты Электра 1002 и Мечта 8 были одним из самых популярных в своё время. Но сейчас люди предпочитают покупать себе продукцию совсем других брендов, среди самых известных можно вспомнить Gorenje и Нansa. Именно их плиты большинство устанавливает у себя на кухнях.

Также можно вспомнить бренд «Лысьва». Конечно, их плиты сейчас мало кто покупает, если есть возможность приобрести продукцию более респектабельного бренда, тем не менее круг потребителей у компании довольно большой. В общем, ниже вы найдёте схемы подключения конфорок электроплит от самых популярных брендов.

С помощью этой схемы подключения конфорок электроплиты вы легко выполните все работы самостоятельно. Но для их качественного выполнения не помешают хотя бы базовые знания работы электросетей и электрических приборов.

Руководство по заземлению электроплиты

При работе в сетях старого образца даже квалифицированные специалисты нередко осознанно совершают грубую ошибку, выполняя заземление различных электроприборов на шины рабочего нуля. Такое подсоединение чревато крайне неблагоприятным последствием: если провод ноля оборвется, фаза пройдет через нагрузку прямиком на электроприбор и пользователя ударит током.

Нередко электрики допускают и другую грубую ошибку, путая местами провода фазы и ноля. При выполнении такого «заземления» результат будет аналогичным предыдущему случаю – владельца плиты может ударить током в любой момент. Но и отказываться от зануления тоже нельзя. Существует несколько вариантов решения проблемы. Ознакомьтесь с доступными методами и выберите подходящий для вашей ситуации.

Первый вариант – узнаем, заземлен ли щит квартиры

Узнаем, заземлен ли щит квартиры

Для этого идем в ЖЭК или другую обслуживающую организацию. Если представитель компании скажет, что корпус щита надежно заземлен, нам останется лишь подключить желто-зеленый провод к этому корпусу через болт.

Если же представитель обслуживающей организации дает отрицательный ответ либо же путается в своих показаниях, выполнять заземление описанным выше способом нельзя – оно будет либо неэффективным, либо приведет к удару пользователя электроплиты током.

Второй вариант – для жильцов квартир на первом этаже и владельцев домов

Схема контура заземления

Собственники такой недвижимости могут попробовать создать отдельный заземляющий контур. Делается он так:

• за наружной стеной строения в грунт вкапываются стальные пруты диаметром от 16 мм и длиной от 250 см в количестве трех штук;
• вкопанные пруты соединяются полосой стали шириной 4 см и толщиной 0,5 см;
• из электрического щита выводится заземляющий (желто-зеленый) провод, предварительно оконцованный наконечником;
• от заземляющего контура вверх к проводу заземления протягивается проволока-катанка. Рекомендованный диаметр такой проволоки — 0,8 см. На конце катанки предварительно приваривается стальная пластинка с отверстием для болта. Кабель заземления при помощи болта скрепляется с пластиной катанки на высоте минимум 250 см от уровня земли;
• кабель заземления подсоединяется к отдельной нулевой шине в щите. К этой же шине подключается заземляющий провод от установленной плиты. Как правильно сделать заземление

  Как сделать заземление

Таблица. Наименьшие размеры заземлителей и заземляющих проводников, проложенных в земле

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм	Толщина стенки, мм
Сталь черная	Круглый для вертикальных заземлителей	16	—	—
Сталь черная	Круглый для горизонтальных заземлителей	10	—	—
Сталь черная	Прямоугольный	—	100	4
Сталь черная	Угловой	—	100	4
Сталь черная	Трубный	32	—	3,5
Сталь оцинкованная	Круглый для вертикальных заземлителей	12	—	—
Сталь оцинкованная	Круглый для горизонтальных заземлителей	10	—	—
Сталь оцинкованная	Прямоугольный	—	75	3
Сталь оцинкованная	Трубный	25	—	2
Медь	Круглый	12	—	—
Медь	Прямоугольный	—	50	2
Медь	Трубный	20	—	2
Медь	Канат многопроволочный	1,8	50	—

Третий вариант – если заземлить не получается

Щиток не заземлен, а сделать индивидуальный заземляющий контур нет возможности? Тогда просто заглушаем желто-зеленый провод и оставляем его в щите до лучших времен.

Плите в такой ситуации уделяем повышенное внимание. Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п

металлических изделий

Во-первых, устанавливаем ее так, чтобы исключалась вероятность одновременного контакта пользователя с плитой и различными токоведущими элементами типа кранов, раковин, труб и т.п. металлических изделий.

Во-вторых, возле электроплиты укладываем если не специальное диэлектрическое покрытие, то хотя бы плотный сухой коврик.

В-третьих, обычный автомат в щитке заменяем дифференциальной моделью с 30-миллиамперным номиналом срабатывания.

В-четвертых, проявляем особую осторожность и бдительность в процессе эксплуатации незаземленной электроплиты

Важно! Заземлять электроплиту на трубы водоснабжения, канализации и отопления нельзя. Хотя перечисленные элементы по правилам и должны быть надежно заземлены, сопротивление такого заземления никто обычно не контролирует

Итогом может стать поломка электроприбора, поражение пользователя током и нанесение вреда имуществу, притом не только своему, но и соседскому. Также нельзя заземлять электроприборы на другие инженерные коммуникации вроде лифтовых шахт, вентиляционных каналов и т.д.

Проверка работы электроплиты

Удачной работы!

Виды нагревательных элементов

В основание конфорок могут быть заложены нагревательные элементы разных типов. Обычно они являются деталями, легко поддающимися ремонту или замене мастером соответствующей квалификации.

Конфорки спирального типа

Внешним видом они напоминают спиральные ТЭНы, используемые в электрочайниках или устройствах одинарных электроплиток. Они состоят из одного или двух витков. Степень их нагрева регулируется обыкновенными поворотными выключателями с плавной настройкой.

Блинный вариант

Нагреватели этого типа обладают сплошной наружной поверхностью, под которой расположены ТЭНы. Такая конструкция считается более надежной и устойчивой к механическим повреждениям. С ними обычно применяются ступенчатые регуляторы мощности.

Галогенный вид

В качестве нагревательного элемента здесь используются небольшие галогенные излучатели, располагаемые в произвольном порядке или в виде узора под стеклокерамической плитой. Они передают энергию посредством тепловых волн. Место нагрева подсвечивается светодиодными индикаторами. На полный набор мощности теплового излучения уходит всего несколько секунд. Модели этого типа часто регулируются сенсорными кнопками, расположенными непосредственно на плоскости варочной поверхности, хотя применяются и традиционные регуляторы, вмонтированные в лицевую панель.

Керамические устройства

Керамические конфорки представляют собой рельефный диск, с прорезанными в нем мелкими канавками. В них плотно уложена нихромовая проволока, интенсивно отдающая тепло при прохождении тока. Деталь устанавливается под стеклокерамической варочной поверхностью. С ней обычно используется двухступенчатый регулятор мощности.

Блинный вариант

Галогенные конфорки

Конфорки спирального типа

Плита газовая с керамической конфоркой

Интересно! Встречаются модели электроплит, в которых керамические элементы комбинируются с галогенными.

Подключение плиты в однофазной сети

Подключение проводов к бытовой плите Шаг 6 — Подключите провода Очень важно правильно подключить провода на клеммной колодке! Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением и Вольт своими руками. Фазная жила может быть серой, коричневой либо черной подключается на клемму под номером 1, 2 либо 3

В то время, как ступенчатые переключатели регулируют температуру посредством включения определенных спиралей конфорки комбинируя последовательно и параллельное включение спиралей.
Но все возможные способы подключения мы описали выше. В итоге вы получаете конфорку, которая регулируется переключателем посредством биметаллической пластины.
Выражаю благодарность alex50 с сайта elremont. Дама едет в такси и около дома обнаруживает, что потеряла кошелёк и говорит таксисту, что ей нечем расплатиться.
В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А.
Изготовил из стальной полоски толщиной 1мм.
Задняя стенка бытовой плиты Шаг 4 — Крепление кабеля После того как вы сняли крышку нужно закрепить кабель.
Снова вначале подключаем заземление и ноль, предварительно замкнув перемычкой выводы ноля, если их несколько.
Как подключить плитку к обычной розетке Васильевы Социальный сериал серия 41

Разновидности неисправностей

Если электрическая варочная панель постоянно находится в работе, то у нее могут возникнуть определенного рода поломки. Они появляются независимо от фирмы-производителя или срока службы оборудования. К основным видам поломок относятся:

1. Запах гари при включении. Прежде всего это может свидетельствовать о том, что на конфорках осталась пригоревшая пища. После того как их тщательно вымыть и высушить, от неприятного запаха не останется и следа. Если начало пахнуть сгоревшей пластмассой или резиной, лучше сразу вызвать профессионального мастера по ремонту бытовой техники.

2. Перестал греться нагревательный элемент. Обычно это говорит о том, что конфорка вышла из строя, то есть пришло время заменить ее новой. Но в некоторых случаях причиной поломки становятся провода, которые обладают некачественными контактными соединениями. Поэтому необходимо знать, как правильно прозвонить конфорку электроплиты, и после этого припаять обратно отошедшие провода.

3. Конфорка не поддерживает настраиваемую температуру. В этом случае причиной неисправности становятся вышедшие из строя контакты между переключателями. Обычно ремонту эта деталь не подлежит, поэтому ее необходимо сразу заменить новой.
4. Конфорка вообще не нагревается. Если это произошло в модели, у которой внутри установлена спираль, то лучше сразу провести замену на новую. В более сложной и современной технике лучше не начинать самостоятельный ремонт, а обратиться за помощью в сервисный центр.

Поломка конфорки

Замена конфорок

Подключение к трехфазной сети 380 в

Такой вариант выгоден, т. к. уменьшает расход металла на подводящих жилах. Большинство варочных агрегатов с большой мощностью плиты включаются в однофазную проводку без доработок. Допускается подсоединение на 2 рабочих провода, но рекомендуется задействовать 3 контакта трехфазной сети 380. Так снижается нагрузка на приборы электрического щитка.

Мощные плиты, требующие такой схемы, ставятся в учреждениях или частных строениях с вводом по 3 фазам, рассчитанным на 360 В. Используется пятижильный кабель с сечением не меньше 2,5 мм². Перед тем как подключить электроплиту к трехфазной розетке, берут вилку с 5 жилами. На клеммной панели снимают перемычку с зажимов L2, L3, L1 и рабочие провода крепят к этим контактам.

В случае присоединения духовки своими руками оставляют нетронутой перемычку между клеммами 5 и 4, а на зажим 6 крепят заземление. Автоматический выключатель и прибор УЗО приобретают для трехфазной сети, кабель берут пятижильный. Розетку и вилку покупают с 5 контактными выводами.

Подключение делается двухфазным или трехфазным методом, процесс подсоединения отличается только числом фазных проводов, которые по-другому подключаются к выходным клеммам на колодке плиты. Соединяющий провод кидается только на зажимы 6 и 5, остальные подсоединяются отдельными проводами. Совпадение по цветам фазных жил необязательно, т. к. это не расстраивает функциональность.

Для двухфазного соединения можно брать розетку с 4 выводами. На иностранной технике есть схема подключения без применения ноля. Этот вариант предусмотрен только для Америки и в нашей сети не используется, так как напряжение в линии должно быть 110 В.

Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения

Как подключить розетку с заземлением?

Схема подключения УЗО и автоматов в щитке

Как подключить двухклавишный выключатель самостоятельно

Как собрать электрический распределительный щиток для квартиры

Как перевести амперы в ватты и обратно?

Электричество, сантехника, установка бытовой техники. Просто о сложном

Она представляет собой небольшую духовку, на верхней грани которых располагается два ТЭНа.
Весь инструмент, который будет использоваться, должен иметь диэлектрические рукоятки, которые не пропустят разряд, который может быть в конденсаторах, если они присутствуют в схеме. В случае его удовлетворительного состояния ее легко уточнить, но чаще всего такие документы утеряны или их уже выбросили, тогда можно воспользоваться руководством, которое будет дано в статье.
Цены на популярные электрические кухонные плиты Электрические кухонные плиты Прежде чем приступать к непосредственной установке прибора, изучите существующие схемы подключения прибора. Новый нагреватель просто устанавливается в плиту, фиксируется и подключается.
Я сменил фазу для подключения ТЭН-ов духовки, так как у меня не нашлось термоизолированного провода достаточной длины. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. Элемент под порядковым номером 3 выполнен из чугуна и имеет большой диаметр в 20 см. Если замкнуть 4 и 3 между собой, а затем 1 и 2 и замерить сопротивления между этими парами контактов, то вы получите самое маленькое сопротивление, потому что все спирали будут соединены параллельно.
Испытания прошли успешно. Первый шаг Выбираем место для установки прибора. Оно производится переключателем S1. Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Подпишитесь!

Шаг 2 — Установка розетки Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. В плите реализована возможность управления интенсивностью нагрева

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Подключение узлов Мечта 8: Во втором положении включаются контакты Р, Р На схеме видны установленные резисторы

В таких ситуациях приходится обходиться электрическими плитками. Довольно часто схема имеется на нижней стороне конфорки в виде оттиска.

Каждый нагреватель на конфорке имеет 6 режимов регулировки. По окончании процесса необходимо свериться с эталонным значением. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно! После этого защитная коробка закрывается крышкой.
ВЫПУСК 27 ТЕХНЫЧ ОБЗОР ПЛИТОК ЛЫСЬВА ВСЕХ МАРОК ЧАСТЫЙ БРАК ПЛИТОК ЛЫСЬВА, СМОТРИМ!!!

Подключение эл.конфорки напрямую

Заглянувший

Группа: Новые пользователи Сообщений: 4 Регистрация: 8.12.2015 Пользователь №: 47503

Добрый день.Имеется конфорка ЭКЧ 180мм на 2000 Вт. Возник вопрос: как подключить конфорку напрямую без регулятора чтобы использовать максимальную мощность

Проблема еще заключается в том, что на контактах нет номерных обозначений (или же их очень трудно разглядеть), вижу только что на двух контактах по одной нитке проволоки, а на двух других их по две.

=VIP=

Группа: Пользователи Сообщений: 2638 Регистрация: 30.4.2011 Из: Дальневосточные берега РФ Пользователь №: 22651

ГОСТ 14163-88 Электроконфорки. Там в приложении должна быть схема.

Двойные это клеммы №№ 1 и 3, одинарные №№ 2 и 4

Пардон, забыл о названии раздела.

Берете изделие в руки, переворачиваете, располагаете на столе так что бы клемник смотрел на вас.С лева на право должно быть 1(одна проволочка), 2 (две проволочки), 4 (две проволочки), 3 одна проволочка.Для максимального нагрева (180 мм-1500Вт) нужно подать фазу на 1 и 2, а нуль на 4и 3.ps не забудьте в фазную жилу установить автоматический выключатель на 10 А

Источник

Требования к параметрам и номиналам автоматов защиты

Бытовые электрические печки относятся к мощному типу оборудования, использующего для работы ток от 40 до 50 А. Их подключают к отдельному кабелю, напрямую питающемуся от общедомового щитка. Электроэнергия подается через защитный автомат и УЗО. Сам агрегат подсоединяется через вилку и розетку, а также клеммную коробку. Ветвь от автомата заводится напрямую на зажимы, расположенные на стенке сзади печки.

Устройство защитного отключения (УЗО) — это прибор для питания и прекращения подачи энергии в некоторых условиях при достижении дифференциального тока заданных параметров. Датчик защищает людей и животных от поражения электричеством при небольших повреждениях изоляции и токоведущих фазных проводников.

В распределительном щитке набирается комплект из защитного автомата УЗО, отсюда идет напряжение на розетку. Продаются конструкции, совмещающие функции 2 устройств в одном приборе. Минус подключается к общей шине, а заземление идет на соответствующий контакт.

Номинал автомата выбирается по току потребления. Показатель есть в паспорте печки и составляет 40 — 50 А. Для работы в таком диапазоне защитные устройства представлены в 3 номиналах:

1. 63 А;
2. 50 А;
3. 40 А.

Рекомендуется брать силовой прибор с большим показателем. Это поможет избежать регулярных отключений при работе с полной загрузкой. Если в паспорте максимальное заявленное потребление указывается 42-44 ампера, то защиту берут 50 А. Оборудование может не всегда работать на полную мощность, для этого должны функционировать все конфорки и духовка, но лучше перестраховаться.

Оптимальным показателем для выбора УЗО является предельный ток выше на 1 ступень от характеристики автомата. Если установлен прибор 50 А, то необходимо устройство защиты на 63 А, при этом ток утечки рассчитывается на 30 мА.

Для повышения надежности плиту подсоединяют напрямую на входные зажимы, при этом задействуется минимальное количество контактных точек. Прекращение работы осуществляется только автоматом, что неудобно. Часто духовка подключается с помощью вилки и розетки, что более привычно. Для этого применяют силовые пары, бытовые не подходят.

Watch this video on YouTube

Меры безопасности

Во время подключения электроплиты своими руками надо обязательно соблюдать меры безопасности, поскольку это очень мощный бытовой прибор

И неважно, какой фирмы устройство: Дарина, Ладога, Ханса и так далее

Все детали: проводка, розетка, вилка и клеммник должны справляться со значительными нагрузками, а значит, они должны быть на них рассчитаны

Самое важное во всём этом – это правильный подбор сечения кабеля

Что будет, если неправильно подключить устройство, мы уже писали выше: удар током, пожар и порча имущества.

Не имеет смысла, как вы собираетесь подключать устройство – прямо на щит, без розетки и вилки или же с их помощью – обязательно подключайте УЗО. Если нет возможности его поставить, то в этом случае покупается дифференциальный автомат. Это устройство, которое в себе сочетает характеристики автоматического выключателя и дифференциального реле (УЗО). Автоматический выключатель нужен для того, чтобы защитить проводку от короткого замыкания или перенагрузки. УЗО нужно для того, чтобы найти утечку тока и спасти человеку жизнь.

Коробка для подключения электроплиты должна быть полностью защищена от попадания влаги

Это очень важно. Потому что, в противном случае, может возникнуть короткое замыкание, или вас может ударить током

Желательно, чтобы защита коробки была не ниже IP44.

Вообще работа с электричеством требует особой осторожности и внимательности. Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания

Когда вы монтируете проводку, подключаете любой электроприбор (даже если вы просто вкручиваете лампочку), обязательно выключайте автомат питания.

Всех домочадцев следует предупредить, чтобы никто не трогал щиток. А если вы живёте в многоквартирном доме, то попросите кого-то остаться возле щита и предупреждать всех о том, чтобы его не трогали.

Обязательно ещё раз после этого надо проверить, нет ли фазы на жиле. И занимайтесь подключением в тонких тактильных прорезиненых перчатках нетёмных цветов. Потому что в резине тёмного цвета в качестве красителя используется уголь, а он является сверхпроводником.

Если вы используете многожильный кабель, то его конец надо в любом случае опрессовать. Потому что он со временем ослабевает, если этого не сделать, и контакт станет слабым, т.е. высока вероятность того, что он сгорит.

Внимательное прочтение наше статьи точно поможет вам подключить любую электрическую плиту к питанию. А также установить духовку и подключить конфорки. Только обязательно будьте максимально осторожны, совершая все действия. Помните, что электричество – это не шутки. С ним надо быть предельно бдительным и аккуратным. Тщательно подбирайте кабель, который планируете использовать для монтажа устройства. Не забывайте, что от него зависит то, какой автомат вам нужен. Также рекомендуем для дополнительной защиты от коротких замыканий и воспламенения ставить УЗО.

Помните о том, что для электрической плиты надо обязательно ставить отдельный автоматический выключатель. Также лучше подключать её напрямую к щиту, а не через розетку. Но если вы выбрали всё-таки второй способ, то обязательно с умом выбирайте все необходимые детали. В частности, саму розетку. Ведь в обычную подключать электроплиту нельзя.

Внимательно изучите схемы подключения устройства к сетям с разным количеством фаз. Незначительно эти процессы отличаются, поэтому не поленитесь прочитать о каждом из них. Также не забывайте о том, что для электрических приборов обязательно должно быть заземление. Если его нет, то постарайтесь как можно быстрее заземлить агрегат

А тем временем пользуйтесь ним с огромной осторожностью и с мерами безопасности, которые позволят вам избежать различных повреждений
