Реле давления воды для насоса
Система автоматики системы водоснабжения отвечает за то, чтобы вода из крана текла под напором.
Принцип работы
Система состоит из следующих составных частей: насос, гидроаккумулятор и реле давления. Скважинный насос качает воду через трубопроводную магистраль в гидроаккумулятор.
Гидроаккумулятор для систем водоснабжения – это резервуар, внутри которого имеется грушевидная мембрана. С одной стороны вода, а с другой сжатый воздух. Увеличиваясь в размере, мембрана сжимает воздух.
Вы открываете кран, вода идет под напором, и давление в системе уменьшается – как только давление падает ниже критического, что задается регулировками, реле включает насос, и он снова закачивает воду в бак.
Таким образом, реле давления предназначено для управления электрическим насосом. При этом срок эксплуатации насоса увеличивается.

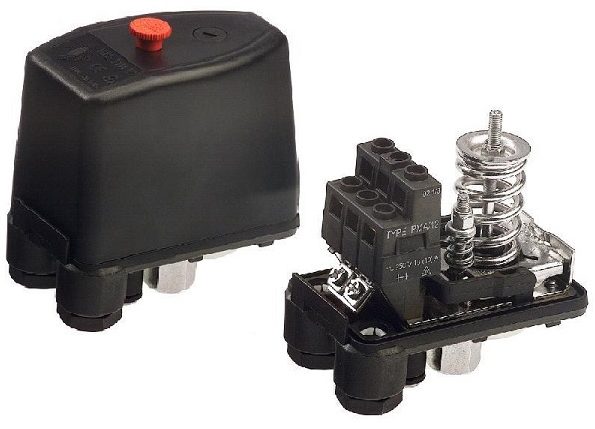

Конструкция реле давления воды
Это блок, внутри которого располагаются пружины, регулируемые специальными гайками. Давление воды в системе водоснабжения передается с помощью мембраны или сильфона. Эти передающие устройства либо пересиливают сопротивление пружины (при установке максимального значения давления), либо ослабляют пружину (при минимальном давлении).
Пружины замыкают или размыкают электрические контакты внутри реле. При достижении минимального установленного значения давления (обычное это менее 1 бара), контакты реле замкнуты, и электрический ток проходит на насос, которым реле управляет. Вода поступает из скважины в бак.
Как только давление достигает установленного максимума, пружина размыкает контакт, электрическая цепь насоса разрывается, и он перестает качать воду.
Стандартное реле можно настраивать в диапазоне от 1 до 8 бар.
Выбирая фирму производителя, обратите внимание на диапазон настройки, рабочую среду (ведь реле может применяться не только для воды), дополнительные функции (некоторые реле помимо пуска насоса по давлению осуществляет его пуск по протоку, а также защищают его от «сухого хода»). Естественно, чем больше функций у такого реле, тем дороже он будет стоить. Диапазон рабочего давления также влияет на цену
Диапазон рабочего давления также влияет на цену.
Реле давления Джилекс, Danfoss, Italtecnica
Так, реле давления Danfoss (Дания) с диапазоном 0,2 – 8 бар будет стоить около 3000 рублей. Реле давления Grundfos (Германия) с похожими настройками обойдется уже в 4,5 тысячи рублей. Реле давления итальянской фирмы Italtecnica со стандартными значениями стоит 500 рублей. Реле российской фирмы «Джилекс» аналогичное итальянской продукции дешевле на 200 рублей.
Таким образом, отечественный производитель оказывается дешевле, а по своим характеристикам он ничуть не уступает западным аналогам. Но, желательно, чтобы все насосное оборудование было произведено одним производителем, то есть, если у Вас стоит скважинный насос фирмы Grundfos, то и реле давления лучше применить в соответствии с рекомендациями этого производителя.
Эксплуатация электронных приборов
Кроме электромеханического оборудования, потребители используют электронные приборы, которые обладают более точными настройками и современной конструкцией. В каждую модель встроен контроллер, управляющий работой насоса, в зависимости от потока воды. Благодаря этому устройству помпа защищена от работы на холостом ходу, то есть когда в трубе отсутствует вода.
К минусам можно отнести:
- высокую цену;
- повышенное требование к качеству воды.
Но потребители отмечают, что прибор быстро окупается, благодаря надежной и долговечной работе, а установка дополнительных фильтров повышает качество воды. Реле считается обязательной деталью в системе глубинного водоснабжения или при работе насоса со скважины.
Оно обеспечивает наполнение гидравлического бака и стабилизацию давления в системе трубопроводов. Кроме того, регулирующее устройство позволяет полностью автоматизировать процесс подачи воды.
Подключение реле давления воды
Одновременно присоединяется к электроснабжению и водопотреблению, предназначается на постоянное подключение. Перед тем, как начать подключать реле давления — разберитесь в деталях.
Электрическая часть
Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Понадобится одножильный медный кабель сечением 2,5 квадратных мм. Рекомендуется устанавливать в комплексе автомат и УЗО. Основные характеристики выбираются по потребляемому насосом току, ведь само реле много электроэнергии не требует.
Устройство реле давления для насосной станции оборудовано:
- разъемами фазы и нуля от источника питания;
- такими же контактами от качающей станции;
- заземление соединяется с такой же разводкой от источника питания и станцией задающей напор.
Все провода прочно фиксируются согласно требованиям стандартного подключения. Спустя час, контакты следует проверить и подтянуть при

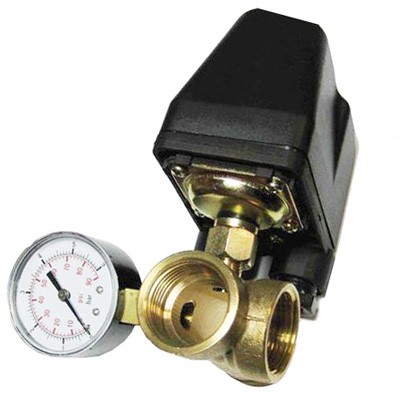

Подключение к водопроводу своими руками
Существуют различные схемы подключения реле к водопроводу:
- для удобства используется специальное устройство со штуцером на пять выводов;
- применяются различные фитинги;
- рекомендуется комплектовать водопровод фильтрами, обеспечивающими продолжительность эксплуатации.
В результате, получается качественное водоснабжение с одинаковым напором. Оно позволяет использовать различную сантехнику.
Особенности
Важным условием эффективной работы реле является правильный выбор места его установки. Опытные специалисты советуют размещать устройство рядом с отводом на гидроаккумулятор, то есть в месте, где скачки давления и турбулентность потока при запуске и функционировании насоса минимальны. Допускается установка реле на накопительные баки и насосы поверхностного типа. Кроме того, некоторые изделия предназначаются для эксплуатации в строго определённых условиях с допустимыми показателями температуры и влажности. Поэтому при выборе модели следует внимательно ознакомиться с сопроводительной документацией, чтобы не получилось так, что приобретённое для наружного трубопровода реле, может работать только в помещениях.
В первую очередь это относится к моделям, предназначенным для поверхностных насосов, из-за чего монтаж такого оборудования рекомендуется производить в кессоне, подвальном помещении либо любом другом утеплённом месте. Помимо совместной работы с центробежными поверхностными насосами, реле могут устанавливаться на скважинные, погружные дренажные и погружные вибрационные насосы, а также на насосное оборудование станций водоснабжения и гидроаккумуляторы. Устройство может входить в комплект к насосу либо приобретаться отдельно.
Реле могут производиться как с наружной, так и с внутренней резьбой, имеющей стандартный диаметр, равный 1/4 дюйма. Это делает прибор полностью совместимым не только с отечественным, но и с зарубежным насосным оборудованием. Стоимость устройств полностью зависит от компании-производителя, и варьируется от 200 рублей за китайские модели до 2 тысяч за изделия именитых итальянских брендов. Отечественные модели относятся к средней ценовой категории, и являются оптимальным соотношением цены и качества. Так, российский «Джилекс РДМ-5» можно приобрести всего за 700 рублей, в то время как датский Grundfos будет стоить полторы тысячи.
Какие бывают реле
Различают следующие виды:
- электромеханические;
- электроконтактные (стрелочные);
- электронные.
Рассмотрим их устройство и принцип действия.
Электромеханические
Для настройки параметров отключения и включения насоса здесь предусмотрены пружины, которые можно поджать или отпустить, затягивая или ослабляя подстрочные гайки. Пружины механически связаны с металлическими пластинами – контактами. Основным элементом является мембрана, воспринимающая напор и так же механически связанная с контактными пластинами. Прогибаясь под воздействием воды, мембрана воздействует на контактные пластины заставляя из размыкаться или соединяться, размыкая или замыкая цепь управления.
Достоинствами таких устройств являются:
- Простота конструкции;
- Надежность;
- Доступная цена.
К недостаткам относятся:
- Довольно относительная точность аппарата, ввиду зависимости его работы от температуры контактных пластин, которая значительно меняется в зависимости от продолжительности цикла срабатывания;
- Трудности с точной настройкой.
Стрелочные
В сущности, это аналог электроконтактного манометра, т.е. манометр с встроенными электрическими контактами. Показывающая стрелка манометра достигая встроенного электрического контакта вступает во взаимодействие с ним, размыкая или замыкая цепь управления. Достоинствами устройств этого типа являются:
- Простая настройка;
- Визуальное наблюдение значений параметров;
- Точность выше, чем у электромеханических РД.
Недостатками являются:
- Стоимость выше, чем у электромеханического аппарата;
- Сложность электрического подключения (ЭКМ подключается через дополнительное реле).
Электронные
Самые продвинутые РД, с довольно широким функционалом: высокой точностью, наличием ЖК дисплея с цифровой индикацией значений, легкость настройки в сочетании с широким диапазоном настраиваемых значений и параметров.
Изделие наделено функциями РД и защиты от сухого хода, контроля утечек и разгерметизации трубопровода.
Его назначение – остановить насос при снижении значений контролируемого параметра до минимального заданного значения, исключая возможность его работы без воды, сохранив тем самым его технически исправное состояние.
Кроме того, изделие подаст сигнал о неисправности гидроаккумулятора–накопительной емкости специального исполнения, присутствие которой обязательно для любой схемы водоснабжения. Внутри стального бака расположен резиновый мешок для воды. Между ним и внутренней поверхностью стальной оболочки имеется воздушный зазор. Давление воздуха в зазоре можно увеличить или уменьшить, соответственно уменьшая или увеличивая количество воды в резиновом «мешке».
И наконец, с помощью кнопки на корпусе электронного реле можно принудительно остановить помпу, в случае необходимости.
Среди прочих достоинств нужно отметить следующие:
- Отсутствие ложных срабатываний при резких скачках значений контролируемого параметра в системе;
- Возможность дополнительной функции полива.
Однако есть и недостатки:
- Высокая стоимость;
- Зависимость от качества воды, требующая обязательной установки сетчатых фильтров.
От правильного выбора РД зависит работоспособность и безаварийная работа системы водоснабжения.
Подготовка к процессу
Прежде, чем проводить регулировку, следует устранить возможные неполадки, которые могли нарушить работу насосной станции. А также выполнить регламентные меры по обслуживанию насоса и аккумулирующего бака.
Проверить напор воздуха в воздушной камере расширителя. Накачано должно быть с таким же давлением или слабее на 10 %, как установленное для пуска помпы. Если будет меняться нижнее давление в ходе регулирования, то накачать с учетом нового значения.
Подкачивать воздух в расширитель нужно при отсутствии давления в водопроводе. Для чего следует обесточить помпу и слить воду через любой вентиль. Не закрывая вентиля, проверить, с какой силой накачан воздух в расширитель и накачать с учетом нового значения. При добавлении воздуха из водопровода будет выливаться часть воды — это допустимо. Накачать можно любым автомобильным насосом.
Выполнив техническое обслуживание станции и поправив давление воздуха в расширителе, можно перейти к перестройке регулировок.
Как настроить?
Как только реле давления будет установлено, необходимо провести его регулировку. От того, насколько правильно будет выполнена эта процедура, будет зависеть эффективность работы устройства и непрерывность подачи воды потребителю. На первом этапе настройки необходимо включить устройство и дождаться инициации автоматического отключения. Далее, нужно снять крышку и приослабить гайку на большой пружине.
Затем требуется выставить минимальный уровень давления, при котором реле включения насоса будет срабатывать. Уменьшение давления достигается вращением гайки против часовой стрелки, и наоборот. Устанавливая верхний уровень, нужно учитывать, что это значение должно быть не меньше, чем на 10% ниже уровня давления пустого гидробака. В противном случае резиновая мембрана гидроаккумулятора будет оказываться под очень большим давлением, в результате чего быстро придёт в негодность и потребует замены.
Далее, требуется открыть кран, опустошить систему и при помощи манометра посмотреть, при каком значении давления сработает автоматика. При необходимости следует произвести корректировку и отрегулировать давление ещё раз. Заключительным этапом настройки будет выставление уровня давления, при котором насосное оборудование отключается. В этом случае в качестве регулятора выступает уже малая гайка, подкручивая или ослабляя которую нужно добиться необходимых параметров.
Иногда в процессе работы реле может выясниться, что выставленные настройки категорически не подходят для конкретного водопровода. В этом случае настройка производится уже не согласно прилагаемой к прибору инструкции, а по факту. Важным условием при проведении коррекционной регулировки должно стать соблюдение интервала между нижним и верхним значениями. Величина этого интервала должна составлять 1,2-1,6 бар.
Регулировка электронных реле выполняется гораздо проще. Ввиду отсутствия регулировочных пружин настройка прибора производится посредством подтягивания специальных винтов, расположенных на корпусе устройства. При первом запуске электронные модели начинают работать не сразу. Потребуется примерно 15 секунд для того, чтобы реле смогло настроиться. Выключение насоса тоже происходит с задержкой. Это следует учитывать при использовании электронных устройств и не переживать по поводу того, что реле сломалось.
Расчет гидроаккумулятора
Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.
Расчет необходимого объема гидроаккумулятора
Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:
Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),
- Amax – максимальный расход литров воды в минуту;
- К – коэффициент, который зависит от мощности двигателя насоса;
- Pmax – давление при выключении насоса, бар;
- Pmin – давление при включении насоса, бар;
- Pвозд. – давление воздуха в гидроаккумуляторе, бар.
Pmax (бар) | Pmin (бар) | Pвозд (бар) | A max (куб.м/час) | K (коэффициент) |
3.0 | 1.8 | 1.6 | 2.1 | 0.25 |
Используя формулу, вычисляем минимальный объем ГА, который равен 31.41 литра.
Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.
Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.
При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.
Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

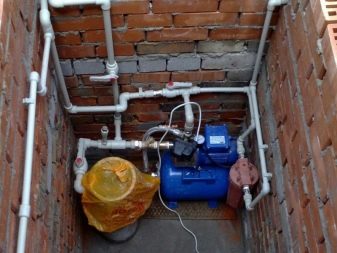

Как правильно выбрать насосную станцию для своей скважины
Перед тем, как приступить к подключению насосной станции, нужно будет еще и сделать ее правильный выбор. Это позволит обеспечить максимальную эффективность водозаборной скважины.
Скважина — это сооружение, которое позволяет получать воду, пригодную для употребления, без каких-либо проблем в течение долгого времени.
Причем, выбор может осуществляться в зависимости от нескольких параметров:
- От поставленных эксплуатационных задач;
- От качества используемой воды и от ее источника;
- От того, в каком режиме будет эксплуатироваться скважина.
Что касается первого пункта, то сегодня предлагается главным образом два типа насосного оборудования – для промышленных нужд и для бытовых. Первый вряд ли потребуется обычному человеку. Ведь они могут занимать несколько этажей зданий и предназначаются для перегона миллионов кубометров воды. А вот бытовые насосные станции следует приобретать, исходя из того, для чего именно планируется использовать скважину: будет ли это водозабор для питья или только для сантехники, а может быть, для полива или для подпитки системы отопления.
Обустройство насосного оборудования будет зависеть и от того, какой именно источник воды будет использоваться. В принципе, здесь всего три варианта: колодец, скважина или центральный водопровод.
Наконец, выбор конкретной модели может зависеть и от того, насколько интенсивно планируется осуществлять водозабор. Если речь идет о не слишком частом использовании, то можно приобрести насос, который включался бы вручную. В этом случае можно будет самостоятельно регулировать частоту включения и выключения устройства. Но практика показывает, что в подавляющем большинстве случаев предпочтительнее все-таки автоматический насос. Он включается в работу и отключается – как только будет приведен в действие тот или иной сантехнический агрегат.
Гидроаккумулятор — бак для поддержания давления в напорной системе водоснабжения.
Если применяется схема с гидроаккумулятором, то насос будет включаться реже – по мере того, как бак будет опустошаться. Оптимальным режимом работы насоса считается включение его не более 4-5 раз в течение часа. В противном случае оборудование может преждевременно выйти из строя. В принципе, для большинства насосных станций легче выдержать однократное включение на продолжительное время, чем часто и понемногу.
Нужно также учесть и объемы потребляемой воды. Расчеты производятся обычно в литрах в час. Считается, что в среднем человеку в сутки требуется около 250 литров воды.
Регулировочные работы
Чтобы в последующем функционирование наносного оборудования не вызывало проблем, после подключения реле нужно отрегулировать работу системы. Особенно это актуально в той ситуации, если вы хотите изменить заводские настройки прибора.
Для начала установите манометр – подключите его в штуцер, к которому присоединили реле. Включите насосную станцию, чтобы накопительный бак начал заполняться водой. Когда манометр продемонстрирует максимальный показатель давления, которое было зарегистрировано ранее, вручную выключите насосную станцию. Если реле заработало раньше времени, на два оборота поверните регулятор большой пружины по часовой стрелке. После этого несколько раз поверните регулятор против стрелки, пока реле давления не сработает на отключение – так вы обозначите верхний порог срабатывания.
Далее откройте любой кран и дождитесь, пока манометр не покажет нижний порог срабатывания. Если реле давления сработало еще в процессе спуска воды, один раз против часовой стрелки поверните регулятор маленькой пружины. Если же реле не сработало, поворачивайте регулятор по часовой стрелке до того момента, пока не услышите характерный щелчок срабатывания.
Реле для глубоководного насоса
После этих двух процедур снова включите насос и проверьте правильность установленного верхнего порога. Если он или занижен, или завышен, произведите окончательную регулировку: вручную выключите установку и вновь прокрутите регулятор, но уже только на пол-оборота. Затем откройте кран и спускайте воду, пока не сработает нижний порог – насосная установка должна включиться.
И в завершение сверьтесь с необходимыми значениями верхнего и нижнего порогов и, если отклонения остались, повторите настройку.
Грамотное подключение реле давления – залог бесперебойной работы насосной станции, поэтому его установка должна производиться максимально квалифицированно. Только соблюдая все вышеупомянутые технические тонкости и требования, можно рассчитывать на обеспечение функциональности столь многозадачного реле и, как следствие, – даже всей водопроводной системы. Так что подходите к вопросу максимально ответственно.
2 Виды автоматики для погружных насосов
Всего существует три основных вида автоматики для погружных насосов. Они представлены так:
- Блок автоматики в виде пульта управления;
- Прессконтроль;
- Блок управления с механизмом поддержания стабильного давления воды во всей системе.
Первый вариант это простейший блок автоматики, что способен защитить насос от возможных перепадов напряжения и столь частых при работе насосного устройства коротких замыканий. Чтобы обеспечить полностью автоматический режим работы, блок автоматики данного типа нужно подключить или к реле давления, или к реле уровня.
В некоторых случаях возможно подключение к поплавковому выключателю. Цена на такой блок автоматики в среднем не превышает 4000 рублей. Но здесь есть нюанс. Дело в том, что без реле давления и специальной дополнительной защиты насоса от возможного сухого хода, блок автоматики практически бесполезен.
А это уже дополнительные затраты денег, которые в сумму 4000 рублей явно не обойдутся. Существует, однако, блок со встроенными перечисленными системами, как, например, «Водолей 4000», но его стоимость составляет более 4000 рублей и доходит до отметки в 10 тысяч рублей. Данный блок легок в монтаже своими руками даже без консультации со специалистами.
Второй вариант, так называемый «прессконтроль», имеет встроенные системы автоматизации работы насоса и пассивной защиты от сухого хода. Управление в таком аппарата происходит по ориентировке на несколько параметров, среди которых в учет идет уровень давления воды и протока воды.
К примеру, если расход воды в устройстве превышает отметку в 50 л/мин, то устройство в текущем режиме, естественно под коррекцией прессконтроля, работает непрерывно. В случае сокращения водяного потока или повышения давления прессконтроль после заданного параметрами промежутка времени (до 10 секунд) выключает насос, что и является системой защиты от сухого хода.
В случаях повышения или же расхода жидкости в системе, что не превышает отметку в 50 л/мин, запуск устройства выполняется при уменьшении давления во всей системе до 1,5 атмосфер.
Такая функция наиболее важна для условий резкого повышения давления, где необходимо сократить количество выключений и включений насоса при минимальных расходах водяного потока.
Это, к тому же, положительно сказывается на работе гидроаккумулятора. Для условий резкого и мощного повышения давления водяного напора в устройстве, вплоть до 10 атмосфер, предусмотрено автоматическое выключение устройства.
Наиболее удачными примерами прессконтрольных устройств можно назвать модель «BRIO-2000M», цена которого не больше 4000 рублей, и устройства марки «Водолей», цена которых от 4000 рублей и до 10 тысяч.
Цена резервного гидроаккумулятора для устройств марки «Водолей» и «BRIO» этого типа не превышает 4000 рублей. При приобретении данного вида автоматики (как марки «Водолей», так и «BRIO») следует учесть, что установить его своими руками несколько тяжелее, чем предыдущий вариант.
Третий вариант, и он же последний, это блок управления с механизмом поддержания стабильного давления воды во всей системе. Данный механизм в первую очередь нужен там, где нельзя допускать резкого повышения давления. И нужно это потому, что в случаях постоянного повышения давления увеличивается расход электроэнергии и уменьшается КПД работы насоса как такового.
Отсутствие резкого повышения давления и постоянства системы перекачки жидкости достигается за счет вращения ротора электродвигателя устройства, при этом регуляция частоты вращения происходит автоматически. Блоки управления такого типа представлены марками «Водолей» и «Grundfos ».
Сравнительно низкая стоимость автоматики для насосов и простота в их монтаже своими руками привлекает покупатель, и они тот час берутся все устанавливать сами. Но мало кто знает, что автоматика, устанавливаемая на оборудование для глубинного погружения, нуждается в наличие электронного комплекта.
2.2
Конструкция и настройка реле давления для насоса (видео)
На любом загородном участке, что не подключен к центральной системе водоснабжения , хозяева первым делом оборудуют скважину или другой подобный источник воды. Затем в него опускают насос, который позволит добывать жидкость из скважины и делать это достаточно продуктивно.
Однако не стоит забывать и то, какое серьезное значение играет автоматика для скважинных насосов. Ведь без нее невозможно наладить автономную систему водоснабжения в доме.
Регулировка реле давления воды
Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.
В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.
Как определить пороги срабатывания реле
Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.
Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле
Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.
Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:
- Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
- При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
- Перегрузки негативно сказываются на общей эксплуатации водопровода.
По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.
Настройка реле давления для насоса или насосной станции
Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.
Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:
- Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
- Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.
При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса
Так же их можно погружать в воду.
Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.
Популярные производители и цены
Согласно отзывам потребителей, на сегодняшний день большей популярностью пользуется реле датской компании Danfoss, его диапазон давлений составляет 0,2-8 бар. Стоимость такого оборудование около 3000 рублей. Устройство от немецкого производителя Grundfos с аналогичными характеристиками стоит уже 4500 рублей. Итальянское оборудование Italtecnica со стандартными настройками обойдется примерно в 500 рублей.
Отечественные устройства фирмы «Джилекс» практически идентичны итальянским, однако их стоимость около 300 рублей. Таким образом, продукция отечественного производства оказывается значительно меньше по стоимость, да и по своим характеристикам она практически не уступает западным моделям.
