Схема подключения теплого пола: основные правила
Содержание:
- Порядок монтажа
- Схема подключения теплого пола к терморегулятору
- Заливка финальной стяжки
- Общие принципы подключения
- Разновидности терморегуляторов
- Способы монтажа терморегулятора
- Виды
- Способы регулировки
- Подключение и монтаж пола
- Как правильно регулировать водяной теплый пол
- Не работает термостат — как проверить?
- Устройство системы
- Как правильно подключить своими руками?
- Как выбрать термостат для теплого пола?
- Видео: Датчик температуры теплого пола, пользовательский обзор
- Распространенные ошибки при подключении
- Терморегуляторы для теплого пола
- Подсоединение системы теплого пола кабельного типа
- Установка и подключение термостата
Порядок монтажа
Собирается однотрубная система следующим образом:
- В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
- На стены вешаются радиаторы отопления.
- На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
- Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
- В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
- Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.
На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.
Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием
Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью
13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.
11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.
Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.
Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.
Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.
Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.
Схема подключения теплого пола к терморегулятору
Схема подключения теплого пола выбирается в зависимости от типа пола.
Подключение кабельного пола
Перед монтажом кабеля пол выравнивается одним из методов, в зависимости от его типа. Перед укладкой кабеля необходимо протянуть силовые провода к терморегулятору. На схеме, представленной ниже, видно, что соединительная муфта после окончания монтажа окажется в стяжке пола. На поверхности чернового пола раскладывается монтажная лента, которая поможет зафиксировать кабель. Чаще всего кабель укладывается змейкой или улиткой.
Пример монтажа нагревательного кабеля теплого пола
После укладки кабеля устанавливается помещенный в пластиковую трубку датчик. С помощью специального тестера проверяется качество монтажа и соответствие сопротивления кабеля паспортным данным. Теплый пол готов к заливке стяжки.

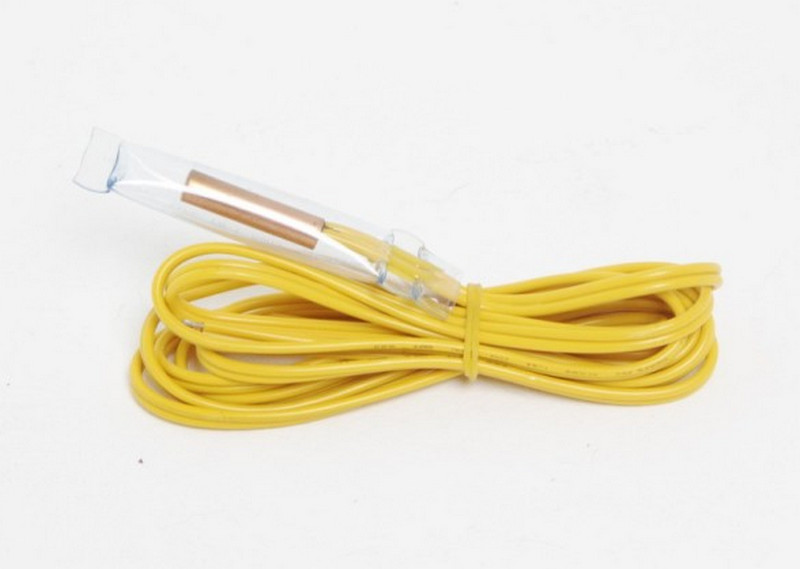

Датчик температуры пола
В зависимости от типа применяемой стяжки выдерживают пол до полного затвердевания. Только после этого можно к терморегулятору крепятся все провода. Для присоединения используются винтовые зажимы.
Заливка финальной стяжки
Этот процесс является очень важным. Заливка стяжки состоит из нескольких этапов:
- Поверх первого слоя армирующей сетки и, соответственно, труб необходимо настелить еще один слой сетки, размер ячейки которой составляет 10*10 см. Этот материал не должен пересекать те области, где намечены декомпрессионные швы.
- Заливка раствора. Лучше всего в этом случае использовать готовые смеси, приобретенные в магазине. Для улучшения качеств приготовленного раствора можно добавить в него пластификатор. В этом случае толщина стяжки может не превышать 3 см. Учтите, что температура воздуха в помещении во время заливки смеси должна составлять 5-30 °C.
Для того чтобы стяжка полностью высохла, требуется достаточно много времени (не менее 28 суток). Запомните, что заливку бетона следует проводить только при включенной системе. В трубах должно быть необходимое рабочее давление.
Общие принципы подключения
Монтируя систему теплого пола любой электрической разновидности, следует предварительно определиться, в каком месте установить термостат. Он будет управлять всей системой, поддерживать нужную температуру и соединять нагревательные устройства с электросетью. Приборы, имеющие встроенные датчики, регистрирующие температуру в комнате, монтируют на стену на высоте не менее полутора метров от пола. Место для прибора должно быть удалено или защищено от тепловых источников.
До момента подключения терморегулятора и последующего за этим монтажа электрического теплого пола, необходимо определиться, каким способом это будет выполнено. Есть возможность стационарного подсоединения от электрического щита, либо используется для включения обычная розетка.
Многие модели терморегуляторных устройств на своих корпусах имеют схемы, помощью которых выполняется подключение теплого пола к терморегулятору. С их наличием процесс монтажа упрощается, все работы можно выполнить своими силами, не привлекая для этого электриков.
Схема подключения теплого пола к терморегулятору
После установки термостата на распределительную коробку выводятся фаза, ноль и заземление. В стене штробится канавка, в которую помещаются пластиковые трубки. В одной размещается силовой провод нагревательного кабеля, в другой – проводка датчика, расположенного под напольным покрытием. Как только все работы будут завершены, разрешается переходить к монтажу отопления, действуя в соответствии со схемой подключения теплого пола к терморегулятору.
Кстати, видео с последовательностью подключения термостата сегодня легко можно найти в интернете.
Разновидности терморегуляторов
Термостаты для теплого пола — компактные устройства, которые либо устанавливают в обычный подрозетник, либо крепят на стены (накладные модели). Прибор может располагаться в одном блоке с выключателем, монтироваться рядом с ним или розеткой, либо устанавливаться отдельно в удобном месте. В комплекты, предназначенные для работы с системами теплых полов, помимо термостата входит термодатчик с дополнительным элементом — с сигнальным кабелем.
Многие модели оборудованы встроенным датчиком, который контролирует температуру воздуха в помещении. Эти устройства используют в том случае, если иные отопительные системы в комнате отсутствуют. Но и в таких термостатах предусматривается возможность подсоединить термодатчик, работающий в «горячих точках» — на полу. Все устройства можно разделить на три группы: электромеханические, электронные и «умные», программируемые приборы.
Электромеханические модели
Такие термостаты имеют минимальный набор элементов. В него входит простейший индикатор-светодиод, клавиша (рукоятка) включения/выключения, а также температурная шкала, имеющая круговой переключатель, напоминающий диммер. Преимущества электромеханического оборудования — максимальная простота конструкции и приемлемая цена.
Однако надо обратить внимание на их недостатки. Чтобы научиться точно выставлять температуру, потребуется практика
Второй, более серьезный минус — невозможность программировать прибор, поэтому при покупке такой модели надо понимать, что существенной экономии электроэнергии в этом «полумеханическом» случае добиться не получится.

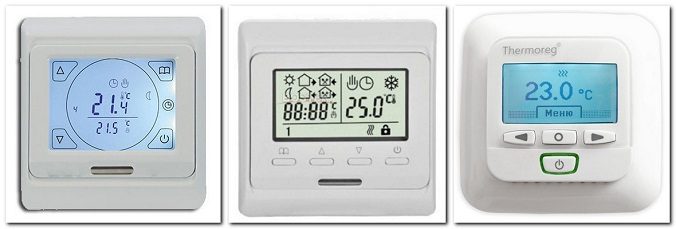

Электронные, цифровые устройства
Это приборы современные, функциональные и более удобные. Они оснащаются цифровыми дисплеями и сенсорными клавишами, максимально упрощающими установку необходимой температуры. Электронные устройства обещают больший комфорт использования, точное выставление температуры, однако на этом их достоинства заканчиваются.
Как и электромеханические устройства, электронные терморегуляторы не дают шанса экономии электроэнергии, поскольку их также нельзя запрограммировать. Цена электронных устройств выше стоимости более простых «коллег», а функционал отличается мало. Это те причины, по которым данные цифровые приборы не очень популярны.
Программируемые термостаты
«Умные» терморегуляторы — безусловные фавориты, практически не имеющие недостатков. Они оснащаются термодатчиками, которые можно настроить на контроль «по воздуху» или «по полу». Данные термостаты дают возможность настройки сразу нескольких режимов в зависимости от времени суток, дней недели, выходных и т. д.
Можно корректировать сделанные установки, либо на время перейти на ручной контроль. Если потребуется отключить режимы, то беспокоиться хозяевам тоже не о чем: все настройки надежно сохраняются в памяти устройства. Модели могут оснащаться ПДУ. Есть терморегуляторы, управление которых осуществляется удаленно — через интернет, GSM-каналы.
Большинство программируемых моделей рассчитано на контроль температуры в одном помещении, однако есть двухканальные (двухзонные) устройства, позволяющие следить за температурой в смежных комнатах. В этом случае в комплекте идут два выносных термодатчика, которые присоединяют к соответствующим клеммам прибора.
Умные устройства выпускаются трех видов: можно купить накладной, встраиваемый прибор, либо приобрести терморегулятор, монтирующийся ни DIN-рейку. Нельзя сказать, что последние конструкции являются хитами, поскольку проблемой в этом случае становится прокладка сигнального кабеля и монтажных проводников (иначе — «холодных концов») системы теплого пола.
Способы монтажа терморегулятора
Прежде чем подключать любую разновидность электрического пола, следует выбрать место установки терморегулятора. С помощью этого устройства в процессе эксплуатации будет осуществляться управление системой, и поддерживаться комфортная температура в помещении. Также термостат необходим для подключения нагревательных элементов к сети электропитания. Терморегуляторы выпускаются в широком ассортименте, это могут быть простые механические приборы или интеллектуальные устройства
В любом случае важно понимать, как подключить регулятор теплого пола.
Устройства, оснащенные встроенным датчиком для регистрации температуры воздуха в помещении, необходимо располагать в местах, защищенных от источников тепла, на расстоянии 1,5 метра от пола.
Перед началом монтажных работ следует выбрать способ подключения регулятора теплого пола. Это может быть входящая в комплект розетка или стандартное подключение к электрощиту.
На каждом температурном регуляторе теплого пола изображена схема подключения. С ее помощью установка термодатчика теплого пола становится доступной для простого домашнего мастера.
После установки термостата можно приступать к подключению кабелей, к распределительной коробке вначале подводят фазу, а затем заземление и ноль. В стене делают углубление в виде канавки, где будут размещены две пластиковые трубки. В одной из них будут уложены силовые провода нагревательного кабеля, в другой — провода внутреннего датчика, который устанавливают под напольным покрытием. После выполнения указанных мероприятий приступают к монтажу и подключению теплого пола к терморегулятору.
Виды
Терморегуляторы теплого пола различаются на:
- механические;
- электронные;
- программируемые.
Плюс есть модели с дистанционным управлением по Wi-fi со смартфона. В этом отношении данные приборы сильно похожи на термостат для газового котла, который в соответствующем исполнении также можно контролировать через интернет.
Виды терморегуляторов
Механический
Главные достоинства регулятора механического – дешевизна, простота конструкции и надежность. В нем отсутствует какая-либо электроника. На его корпусе есть только выключатель «ВКЛ/ВЫКЛ» и поворотное колесико для установки желаемой температуры.
Обычно такой термостат рассчитан на одну зону управления. Для большинства ситуаций его вполне достаточно. Но нередко «теплые полы» разбивают на несколько зон с разным нагревом (например, одна возле кровати или дивана, а вторая это остальная комната). Тогда подобному терморегулятору лучше предпочесть его более продвинутый электронный аналог с расширенным функционалом.
Механические
Чаще всего механический термостат устанавливают с электрическими теплыми полами. Он позволяет подключить систему нагревательных матов к сети 220 В напрямую через себя. При достижении заданных параметров такой прибор отключает электропитание, а при охлаждении помещения потом вновь соединяет цепь для подачи напряжения.
Электронный
Электронный терморегулятор теплого пола по функциям и схеме работы практически полностью повторяет первый вариант механический. Только он собран уже на основе контролирующей микросхемы и имеет дисплей. Модели этого вида могут быть рассчитаны на одну либо несколько зон управления. Если комната просторная и система обогрева занимает большую площадь, то выбирать для подключения к питанию и регулировки ТП стоит именно их.
Электронный
Разница в цене между электронным и механическим термостатом для одного и того же нагреваемого пола достигает 15–30%. Нет электроники, прибор стоит дешевле. А если есть микросхемы внутри, то он выходит дороже. При этом особых различий в плане использования между ними нет.
Единственный серьезный минус электронного устройства – сброс настроек при отключении электрического тока. Если «механика» после появления в сети напряжения начнет опять работать с выставленными изначально параметрами, то терморегулятор на микросхеме придется включать вручную. При этом между сбоем и приходом хозяев домой может пройти значительное время, в течение которого пол греться не будет.
Программируемый
Если хочется максимально сэкономить на эксплуатации ТП, то подключать теплый пол следует через температурный регулятор программируемого типа. Это устройство работает также на микросхеме. Однако количество режимов работы и настроек здесь гораздо больше, нежели в обычном электроном приборе.
За расширенный функционал приходится платить дороже. И чем больше может такой термостат, тем выше его стоимость. Однако все затраты на него быстро окупаются за счет экономии электроэнергии или иного энергоносителя, используемого для нагрева пола.
Програмируемый терморегулятор
Подобные девайсы дают полный контроль над напольным отоплением. Если требуется повысить надежность работы бойлера на газу, то ставится источник бесперебойного питания для газового котла. А если есть желание добиться максимальной экономии при работе ТП, то надо подсоединять к нему программируемый терморегулятор.
С помощью разных программ можно для каждого времени суток задать свой рабочий режим. Ведь когда в доме никого нет, теплый пол можно ненадолго отключить или перевести на поддержание более низких температур.
С дистанционным управлением
Часть электронных и программируемых терморегуляторов предполагает возможность управления ими дистанционно. Такие устройства используются в системах типа «умный дом». Это наиболее продвинутые, функциональные и дорогие приборы контроля водяного или электрического теплого пола.
Дистанционный контроль облегчает управление
В качестве внешнего элемента управления применяются:
- пульты ДУ;
- смартфоны;
- компьютеры.
В остальном это обычные программируемые приборы.
Способы регулировки
Терморегулятор для водяного теплого пола регулируется одним способом – классическим, который имеет два режима управления отоплением – полуавтоматический и автоматический.
Оборудование для теплого пола
Как происходит регулировка? Теплоноситель проходит небольшой путь от котла, прежде чем попасть в трубопровод. Вода сначала попадает в трехходовой клапан – в место, где стоит термостат. Устройство анализирует ее температуру и принимает решение о необходимости добавления холодной или горячей воды.
Как обезопасить себя от слишком высокой температуры в доме? Электрические модели могут самостоятельно отключать отопление, если температура в комнате достигнет определенной отметки. Ваш термостат должен быть подключен к датчику контроля температуры воздуха, иначе деактивация обогрева в автоматическом режиме будет невозможна. Оптимальная температура пола в доме: 22–27 градусов.
Подключение и монтаж пола
Для подключения любого из вышеописанных терморегуляторов необходимо:
- Подобрать место для установки управляющего устройства.
- К этой точке подвести проводку от розетки.
- Установить на полу датчик температуры с прокладкой от него кабеля до термостата.
- Подсоединить все электропровода в соответствие со схемой подключения из инструкции системы напольного отопления.
- Проверить работоспособность ТП и закрыть его стяжкой или финишем.
Прокладка проводов производится с использованием гофрированных трубок. Температурный сенсор должен располагаться между нагревательных элементов и на расстоянии от стены минимум 0,5 метра. А сам регулятор следует размещать подальше от окон и таи, где он не будет закрыт створкой межкомнатной двери.
Подключение терморегулятора
Как правильно регулировать водяной теплый пол
Независимо от того, чем именно планируется регулировать нагрев теплоносителя, следует помнить основные правила, ограничивающие эксплуатацию теплых полов.
- Большинство напольных покрытий имеет ограничения, связанные с температурой нагрева поверхности материала. Так для ламината и паркетной доски установлен предел в 28-29°С.
- Нормы, указанные в СНиП, ограничивают нагрев в диапазоне от 25 до 35°С. Как показывает практика, при 29°С, обеспечиваются максимально комфортные для здоровья и жизнедеятельности человека условия.
Точно выставить температуру с помощью ручного механического терморегулятора не получится. Оптимальным будет выбор электронных программаторов, особенно если планируется регулировать нагрев нескольких зон отопления.
Расчет мощности и температуры тёплого водяного пола
Не работает термостат — как проверить?
В то же самое время не ждите каких-то глобальных изменений при замене термостата одной модели на другую. Бытует мнение, что если теплый пол не догревает, то стоит поменять терморегулятор на более дорогой, все само собой изменится.
Тут же поднимется температура воздуха в комнате, и там, где ранее было холодно, наступит жарища. Грубо говоря, термостат – это своего рода спидометр в вашем автомобиле.
Можете на спидометре нарисовать 300-350км/ч, но если движок не способен выдать такой мощи, то и данной скорости вам не видать. Если что-то и виновато в плохой работе теплых полов, то в первую очередь смотрите на температурный датчик.
Проверить работоспособность термостата очень просто. Подаете на него питание 220В и подключаете выносной датчик.
Далее, вместо теплого пола подсоединяете к термостату обычную лампочку накаливания. Начинаете выкручивать ручку, изменяя температуру.
В определенный момент лампочка должна загореться.
Далее зажимаете в руке температурный датчик и ждете. При нагреве от вашего тела исправный термостат сработает, и лампочка потухнет.
Если датчик запрятан глубоко в стяжку, то можете прогреть это место феном и дождаться такого же эффекта. Когда лампа никак не реагирует, это говорит о неисправности устройства.
Самый быстрый способ ремонта в этом случае – перевод работы с датчика пола, на встроенный в корпус датчик воздуха.
Концы кабеля на девайсе от напольного источника температуры придется откинуть, а настройки самого прибора перезагрузить.
Работать все это будет корректно при условии установки терморегулятора непосредственно в обогреваемом помещении.
Если у вас электронный термостат с ШИМ управлением, то при вышеприведенном способе проверки, не рекомендуется слишком быстро нагревать датчик посторонним источником тепла. Чем это чревато?
Во-первых, термостат тут же зафиксирует не нормальный рост тепла и сработает раньше времени. Во-вторых, “умные мозги” девайса принудительно отключат обогрев на ближайшие 20 минут.
При этом температура уже через 5 минут на дисплее устройства будет достаточной для включения, а запуска и замыкания контактов не произойдет. Вследствие чего у вас возникнут сомнения в корректности работы терморегулятора.
Поэтому проверка с быстрым нагревом идеально подходит для механических устройств, а с электронными будьте осторожны.
Устройство системы
Для функционирования, система теплого пола использует воду и электроэнергию. Использование подобной системы позволит сделать помещение максимально комфортным и уютным. Теплый пол водяной использует вмонтированный теплоноситель, который представляет собой нагревательный кабель или трубы с водой, как в этом случае. Такое расположение является более чем оптимальным, так как способствует равномерному распространению тепла внутри помещения. Таким образом, в помещении будет держаться температура около 22°C, в то время как температура пола составит порядка 30°C.
Схема равномерного распределения тепла от теплого водяного пола (нажмите для увеличения)
Для правильного и экономичного функционирования таких систем рекомендуется установка терморегулятора, который позволит самостоятельно регулировать температуру в комнате и поддерживать ее на оптимальном для человека уровне. Теплый водяной пол использует систему батарей, которые заполнены горячей водой. Тепло от них подымается вверх, тем самым равномерно прогревая воздух в помещении. Ведь намного приятнее ходить босиком по теплой поверхности пола, нежели по холодной. Водяной теплый пол придется по вкусу молодым родителям, чей ребенок много времени проводит сидя на полу и играя в разнообразные игры.
Теплые водяные полы имеют высокие эстетические показатели, ведь основная часть системы будет скрыта от глаз под слоем стяжки и напольного покрытия. При использовании привычных всем чугунных или более современных биметаллических батарей, есть шанс образования сквозняков. Подобные устройства разогреваются до большой температуры, благодаря чему возникает конвекция. Из-за существенной температурной разницы, движение воздушных масс сильно ускорено, что и приводит к возникновению сквозняков. Водяной теплый пол поможет решить эту проблему. Сквозняки так же способствуют поднятию пыли и других аллергенов, которые способны обострить заболевание аллергиков. А вот теплый пол от газового котла такими характеристиками не обладает. Для маскировки радиаторов отопления используются ниши, которые ухудшают теплоотдачу.
Равномерное распределение температуры
Как правильно подключить своими руками?
Чтобы правильно подключить терморегулятор к теплому полу своими руками, нужно строго следовать рекомендациям монтажных работ:
- В подготовленный карман уложить монтажную коробку и подсоединить силовой электрокабель.
- В отверстие установочного стакана необходимо вывести термодатчик.
- Подведите электропровода для включения трехходового клапана или нагревательных кабелей.
- Используя инструкцию термоприбора, произвести подключение нагрузки и температурного устройства.
- Далее, подсоединяется питающий кабель к входным электроклеммам терморегулятора.
- Подается электропитание и включается обогрев. Для контролирования нагрева пола устанавливается температурный режим 26-28 градусов. В случае расположения датчика в стене применяют температуру 20-22 градуса.
После всех монтажных работ необходимо протестировать системы на функционирование. Области с неравномерным обогревом отключают от сети и проводят проверку на сопротивление. Обнаруженные неполадки устраняют и восстанавливают функционирование системы теплого пола. Правильность установленной системы определяется при получении необходимого климата при нескольких этапах включения/отключения нагревательных элементов.
Как выбрать термостат для теплого пола?
Сегодня на рынке представлено большое количество регуляторов температуры разных ценовых категорий. К выбору данного устройства нужно отнестись с ответственностью, поскольку правильно подобранный терморегулятор может существенно сэкономить материальные средства.
Особое внимание при выборе нужно уделить типу монтажа датчика температуры, который может быть:
Выносным. Такой датчик монтируется в полу комнаты между нагревательными элементами. Его помещают в трубку, вмонтированную в пол. Температуру пола можно настроить точнее, поскольку датчик будет находиться в близости от поверхности пола. Такие терморегуляторы стоит покупать в тех случаях, когда теплый пол не планируется использовать в качестве основного источника тепла.
Встроенным. Такой датчик выполняет измерения температуры воздуха в комнате. Если теплый пол будет основным источником тепла, то приобретать стоит приборы со встроенным датчиком температуры.
В среднем гарантийный срок регулятора температуры системы теплого пола составляет 2 года.
Видео: Датчик температуры теплого пола, пользовательский обзор
Секреты лечения болей в суставах от нашего постоянного читателя.
Меня зовут Генадий Алексеевич. Я печник со стажем более 20 лет. Занимаюсь как ремонтом так и постройкой русских печей и каминов. Работу всегда выполняю очень качественно и тщательно, что негативно сказывается на состояние суставов. С возрастом боли начались все сильнее, вплоть до состояния, когда я уже не мог работать. Перепробывав множество как медикаментозных так и народных способов лечения, я понял насколько серьезно мое заболевание, так как никакого положительного эффекта не было. Пока я не наткнулся на одно средство, о котором и хочу Вам рассказать.
Это уникальная смесь из самых редких и мощных натуральных целебных веществ. Это средство доказало свою эффективность не только пациентам, но и науке, которая признала его действенным препаратом. Боли в суставах и спине уходят за 10-15 дней, как показали исследования. Главное четко следовать указаниям в методике. Заказать средство в оригинальной упаковке. с гарантией качества можно на официальном сайте.
Распространенные ошибки при подключении
Типовые схемы могут немного отличаться, в зависимости от модели и вида термостата. Чтобы не допустить ошибку в процессе монтажа, на корпусной части прибора прописан каждый контакт.
Небольшие отличия в подключении могут диктоваться особенностями кабелей нагревательной системы. По строению и числу жил они бывают одножильными и двужильными, что и создает нюансы при подключении.
Кабель на две жилы под своей оболочкой имеет пару токоведущих проводников. Такой вид считается более удобным, чем с одной жилой, потому что к терморегулятору он подсоединяется с одного конца.
Схема подключения выглядит так: в двужильном кабеле имеется три провода. По коричневому и синему проводам проходит ток, желто-зеленый выполняет роль заземления. К контакту подводят провода коричневого и синего оттенков, зеленый пускают на «землю».
Посмотрим, как выполняется подключение одножильного кабеля системы теплого пола к терморегулятору. В этом случае проводником тока считается белый провод. Второй (зеленый) используется для устройства заземления.
Схема подключения одножильного кабеля теплого пола к терморегулятору следующая: на два соседних контакта термостата подводятся проводки белого цвета – два кончика одножильного кабеля. На третий выводится заземляющий провод зеленого цвета.
Вы убедились, что подключить терморегулятор легко. Схемы простейшие, особых навыков не требуют. Следует точно действовать по рекомендациям изготовителя и соблюдать во время работы требования правил безопасности в работе с электрооборудованием. Основное условие, которое должно строго соблюдаться – отключение перед подсоединением автоматического выключателя.
Терморегуляторы для теплого пола
Без терморегулятора контролировать и постоянно включать/выключать теплый пол придется собственноручно хозяину дома. Рассматриваемый прибор является обязательным элементом напольной отопительной системы, без подключения которого эксплуатировать ТП крайне не рекомендуется. Это допустимо, но небезопасно и неэкономично, а также усложняет присмотр за обогревом.
Терморегулятор позволяет контролировать работу теплого пола
Установка термостата предусмотрена в схеме управления как водяного теплого пола, так и электрического. В первом случае он с помощью сервомеханизмов контролирует клапана на коллекторе, а во втором питание от электросети. В результате этого уменьшается либо увеличивается подача воды (электроэнергии) обогревателю под ногами и отдача тепла уже от него комнате.
Также в задачу терморегулятора входит защита напольного покрытие от перегрева. При правильной настройке он не допустит слишком сильный нагрев и порчу финиша на полу. Например, ламинат и паркет нагревать быстро и до высоких температур нельзя. Без автоматического регулятора с температурным сенсором проконтролировать этот момент вручную сложно.
Особенности терморегуляторов
Подсоединение системы теплого пола кабельного типа

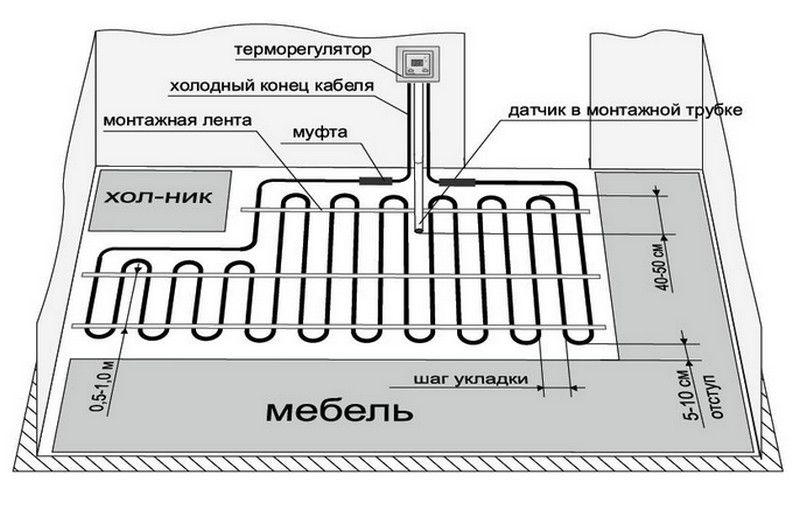

Схема подключения кабельного теплого пола
Для подключения кабельного теплого пола нужно провести выравнивание поверхности. Далее вдоль стены прикрепить демпферную ленту и затем уложить теплоизоляцию. Монтаж кабеля можно проводить и на старую поверхность, без подкладки. Единственным условием для этого является наличие снизу отапливаемого помещения. Перед укладкой кабеля нужно протянуть все провода для подключения к термостату.
Далее можно укладывать нагревательный элемент, предварительно разместив на полу обычную монтажную ленту. Это делается, чтобы кабель держался в нужном положении и не смещался. Укладывать кабель можно любой формой, главное, чтобы он не пересекался сам с собой. Самым эффективным и удобным способом монтажа является так называемая «змейка» — кабеля продаются в рулонах, уже уложенные в виде змеевика на сетку.
Схемы подключения к одножильного и двужильного кабеля для теплого пола
Равномерно распределив кабель, можно его закреплять
Важно, чтобы края не доходили до места расположения мебели или стен примерно 10 см. Далее требуется проложить термодатчик, который спрятан в трубку, упомянутую ранее ранее
Его расположение должно быть на расстоянии 40-50 см от края витка нагревательного элемента.
На этом монтаж кабеля и датчика завершен. Используя тестер, нужно проверить сопротивление нагревательного элемента. Оно должно соответствовать паспортным данным. Далее нужно залить все стяжкой и подождать, пока она застынет. Сразу включать теплый пол для ее подсушивания нельзя, так как появятся трещины и значительно понизится показатель прочности. Остается просто подсоединить все провода к терморегулятору и проверять работоспособность системы.
терморегулятор для теплого пола
Установка и подключение термостата
Термостат обычно монтируется в стену, как обычный выключатель. Для него выбирается место вблизи имеющейся электропроводки, например, возле розетки. Вначале в стене делается углубление, туда устанавливается монтажная коробка термостата, к ней подводятся провода (фаза и ноль) питающей сети и термодатчика. Следующий шаг – подключение термостата.
С боковой стороны терморегулятора располагаются «гнезда». Сюда подводятся провода сети (220В), датчика и нагревательного кабеля.
Общая схема подключения термостата
Полезно знать, что провода, которые подключают при установке термостата, отличаются цветовой маркировкой:
- белый (черный, коричневый) провод – L фаза;
- синий провод – N ноль;
- желто-зеленый провод — земля.
Подключение теплого пола к электричеству выполняют в следующем порядке:
- К «гнездам» 1 и 2 подключают сетевые провода с напряжением 220В. Строго соблюдают полярность: к контакту 1 подводится провод L (фаза), к контакту 2 – провод N (ноль).
- На контакты 3 и 4 заводится нагревательный кабель теплого пола по принципу: 3 контакт – провод N (ноль), 4 контакт — провод L (фаза).
- Провода температурного датчика (обычно, встроенного в пол, то есть определяющего температуру в толще пола) подключаются к «гнездам» 6 и 7. Принципы полярности здесь соблюдать не нужно.
- Проверяют исправность термостата. Для этого включают питание -220В, устанавливают на приборе минимальную температуру и включают систему нагревательных элементов (путем поворота ручки или нажатия кнопки). После этого меняют режим обогрева на максимальный, то есть «программируют» термостат на самую высокую температуру, которая для него возможна. Правильная работа прибора доложит о себе щелчком, который укажет на замыкание цепи обогрева.
Схемы подключения могут несколько различаться, в зависимости от видов и моделей термостатов. Поэтому, чтобы пользователь не ошибся, на корпусе прибора, как правило, прописываются все контакты.
Подключая термостат, руководствуйтесь схемой подключения, изображенной на корпусе прибора
Небольшие различия в подключении диктуют и особенности нагревательных кабелей теплого пола. По своему строению и количеству жил, они делятся на одножильные и двужильные. Соответственно, в схемах их подключения есть некоторые нюансы.
Подключение к термостату двужильного кабеля
Двужильный нагревательный кабель имеет под защитной оболочкой два токоведущих проводника. Этот вид кабеля более удобен, чем одножильная конструкция, так как к терморегулятору он подключается только с одного конца. Рассмотрим типичную схему подключения:
Схема подключения двужильного кабеля к термостату
Мы видим, что в одном двужильном кабеле соседствуют 3 провода: 2 из них – токоведущие (коричневый и синий), 1 – заземление (желто-зеленый). На контакт 3 подключается коричневый провод (фаза), на контакт 4 – синий (ноль), на контакт 5 – зеленый (заземление).
В комплект к терморегулятору, схему которой мы только что рассмотрели, не входит клемма заземления. При наличии клеммы заземления монтаж намного упрощается.
Два светло-зеленых провода через клемму РЕ соединяются с контуром заземления
Подключение одножильного кабеля
В одножильном кабеле только один токоведущий проводник, обычно он белого цвета. Второй провод – зеленый – это заземление экрана РЕ. Схема подключения может быть такой:
Схема подключения одножильного кабеля к термостату
На контакты термостата 3 и 4 подводятся белые провода (оба конца одножильного кабеля), на контакт 5 – зеленый провод заземления.
