Как правильно подключить узо

Как работает УЗО

УЗО нашло применение как в однофазных квартирных сетях, так и в трехфазных промышленных. Оно предназначено для отключения электропитания в 2 случаях:

1. Человек прикоснулся к токоведущей части. Защитное устройство исключает поражение электрическим током.
2. Нарушение изоляции проводки и контакт токоведущих частей с землей или корпусом электрического аппарата. Например, стиральной машины, водонагревателя или холодильника.

Принцип действия УЗО

Работа УЗО основана на сравнении токов, протекающих по фазному и нулевому проводникам. Если они равны, все в порядке. Квартира находится под напряжением. Если прикоснуться к фазному проводу, часть тока потечет в землю через тело человека. Это создаст разницу между токами, идущими по L и N проводникам на вводе в квартиру. УЗО срабатывает, если появляются отличия.

УЗО зарекомендовало себя как противопожарное средство. Одна из причин возгорания проводки — это ток, протекающий через поврежденную изоляцию на землю. В месте пробоя выделяется тепло, приводящее к воспламенению кабеля. Если в квартире установлено УЗО, такая ситуация практически невозможна. Когда случится пробой изоляции и замыкание на землю, устройство зафиксирует разницу токов и отключит систему.

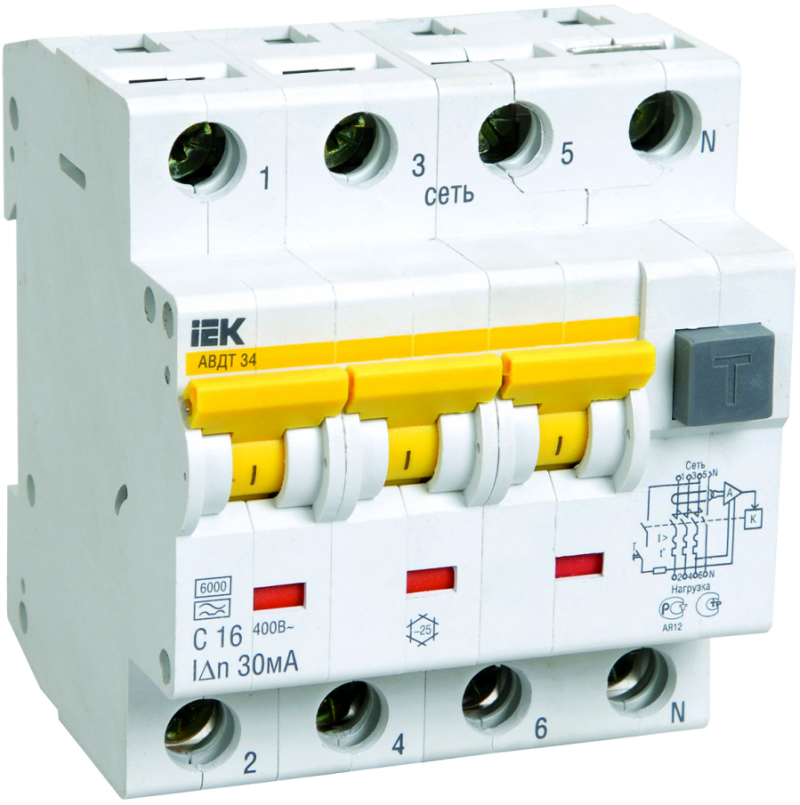

Важно! Следует отличать автоматический выключатель, УЗО и дифавтомат. Эти устройства защиты имеют похожий внешний вид, но выполняют различные задачи

Автоматический выключатель защищает проводку от коротких замыканий и перегрузок. УЗО служит для безопасности человека. Оно отключит напряжение, если прикоснуться к токоведущей части. Дифавтомат сочетает в себе функционал обоих устройств. Остерегает человека от удара током и предохраняет проводку от КЗ.

Выбор устройства с учетом проектных параметров

Процесс проектирования электроустановок специализированными проектными организациями должен предусматривать довольно сложную задачу выбора подходящих УЗО из ассортимента рынка электрооборудования.

Многообразие приборов УЗО на коммерческом рынке заставляет будущего пользователя внимательно подходить к процессу выбора устройства. Имеющийся широкий ассортимент обеспечивает многообразный выбор, но не гарантирует качества и соответствия параметров

Эта задача действительно сложная. Современный рынок электроприборов, включая УЗО, отличается своеобразным ассортиментом. Это результат отсутствия жесткого контроля качества со стороны государственных структур.

На рынке присутствует масса разнообразных устройств, изготовленных большим числом производителей, многие из которых далеко не всегда придерживаются действующих нормативов.

Потенциальному обладателю УЗО не остается ничего иного, как принимать информацию, что предоставляет производитель устройства. Дополнением гарантий является сертификат соответствия и пожарной безопасности.

Отсутствие таких документов на продаваемый товар – это прямой запрет на установку и эксплуатацию, согласно требованиям действующих стандартов.

Вот примерно одним из таких документов – сертификатом соответствия, должен комплектоваться любой прибор, который выпущен в продажу. Если устройство УЗО не имеет сертификата соответствия, это уже явный повод для отказа от приобретения (+)

Выбор УЗО всегда сопровождается учетом рабочих эксплуатационных параметров и характеристик, которыми в значительной степени определяется качество и надежность прибора.

Необходимо учесть номинальные показатели:

• напряжения;
• тока;
• дифференциального тока отсечки.

Эти главные характеристики должны соответствовать техническим параметрам проектируемой электроустановки или эксплуатируемой электрической цепи.

Качество и надежность действия УЗО определяется некоторыми показателями, общий физический смысл которых зачастую малопонятен.

Этими параметрами, прежде всего, являются номинальный условный ток короткого замыкания и ток номинальной включающей/отключающей способности.

Главные рабочие параметры таких устройств, как УЗО, традиционно выводятся непосредственно на панель самого прибора. Однако вместе с основными параметрами есть ещё ряд в какой-то степени второстепенных, которые также оказывают значимое влияние на работу приборов (+)

Совсем нечасто производители УЗО отмечают в документах на приборы все отмеченные характеристики. Поэтому необходимо правильно оценить все имеющиеся достоинства и недостатки выбираемых устройств.

С точки зрения технической конструкции, УЗО традиционно характеризуют коммутационным прибором, действие которого определяется режимом ожидания. Устройство не имеет признаков, помогающих визуально определить качество работы.

Но существует единый принцип, на основе которого подобные аппараты функционируют одинаково. Прибор включается в цепь рабочего тока и если появляется ток утечки с определенным значением, превышающим значение уставки, УЗО попросту размыкает силовую цепь.

Несмотря на разнообразие конструктивного исполнения УЗО, фактически принцип действия этих устройств остаётся однообразным. Главный принцип действия устройства – обесточивание электрической цепи в случае нарушения установленного параметра токовой утечки (+)

Насколько корректно выполняется размыкание? Оценить быстродействие схемы устройства, коммутационную способность, срок службы и прочие значимые параметры, возможно только методом специализированных испытаний.

Установка и подключение элементов

Все современные автоматы и УЗО имеют унифицированное крепление под стандартную монтажную рейку (DIN-рейку). На тыльной стороне у них имеется пластиковый упор, который защелкивается на планке. Ставите устройство на рейку, зацепив за нее выемкой на задней стенке, пальцем надавливаете на нижнюю часть. После щелчка элемент установлен. Осталось его подключить. Делают это по схеме. Соответствующие провода вставляют в клеммы и отверткой поджимают контакт, закручивая винт. Сильно его затягивать не нужно — можно передавить провод.

Работают при выключенном питании, все рубильники переведены в положение «выкл». Старайтесь не браться за провода двумя руками. Подключив несколько элементов, включают питание (рубильник ввода), затем по очереди включают установленные элементы, проверяя их на отсутствие КЗ (короткого замыкания).

Подключение входного автомата и УЗО

Фаза от ввода подается на входной автомат, с его выхода идет на соответствующий вход УЗО (ставьте перемычку медным проводом выбранного сечения). В некоторых схемах нулевой провод от вода подается напрямую на соответствующий вход УЗО, а уже с его выхода идет на шину. Фазный провод с выхода защитного устройства подключается к соединительной гребенке автоматов.

В современных схемах входной автомат ставят двухполюсный: он должен одновременно отключать оба провода (фазу и ноль), чтобы в случае неисправности полностью обесточить сеть: так безопаснее и таковы последние требования по электробезопасности. Тогда схема включения УЗО и выглядит так, как на фото ниже.

При использовании двухполюсного входного автомата

Об установке УЗО на DIN-рейку смотрите видео.

В любой схеме провод защитного заземления подключается на свою шину, куда заводятся аналогичные проводники от электроприборов

Наличие заземления — признак безопасной сети и делать его жизненно важно. В прямом смысле

О том, как правильно подключить УЗО, смотрите видео-урок.

При самостоятельной сборке щитка учтите, что входной автомат и счетчик будут опечатываться энергопоставляющей организацией.  Если на счетчике есть специальный винт, на который цепляют пломбу, то входной автомат таких приспособлений не имеет. Если не будет возможности его опломбировать, вам или откажут в пуске, или опломбируют полностью весь щиток. Потому внутри общего щитка ставят бокс на одно-два места (зависит от размеров и типа автомата), а в нем крепят входной автомат. Этот бокс при приемке опечатывают.

Индивидуальные автоматы устанавливаются на рейки точно как УЗО: прижимаются к рейке до щелчка. В зависимости от типа автомата (на один или два полюса — провода) к ним подключаются соответствующие провода. Какие бывают автоматы, и чем отличаются устройства для одно и трех- фазной сети, смотрите в видео, выбор номинала автомата защиты описан тут.

После того, как необходимое количество устройств установлены на монтажной рейке, их входы соединяют. Как говорили раньше, это можно сделать перемычками из провода или специальной соединительной гребенкой. Как выглядят соединение проводами смотрите на фото.

Автоматы в одной группе соединяют перемычками: фаза приходит общая

Есть два способа сделать перемычки:

• Нарезать проводники нужных отрезков, оголить их края и согнуть дугой. В одну клемму вставлять по два проводника, потом затягивать.
• Взять достаточно длинный проводник, с через 4-5 см зачистить по 1-1,5 см изоляции. Взять круглогубцы и загнуть оголенные проводники так, чтобы получились соединенные между собой дуги. Эти оголенные участки вставлять в соответствующие гнезда и затягивать.

Так делают, но электрики говорят о низком качестве соединения. Надежнее использовать специальные шины. Под них на корпусе имеются специальные разъемы (узкие прорези, ближе к лицевому краю), в которые вставляются контакты шины. Эти шины продаются на метры, режутся на куски необходимой длины обычными кусачками. Вставив ее и установив подающий проводник в первый из автоматов, закручивают контакты на всех соединяемых устройствах. О том, как соединять автоматы в щитке при помощи шины смотрите видео.

К выходу автоматов подключается фазный провод, который идет на нагрузку: на бытовую технику, к розеткам, выключателям и т.д. Собственно, сборка щитка закончена.

Установка УЗО

Существуют различные схемы включения УЗО, хотя, как правило, само подключения стандартное: устройство устанавливается на специальной дин-рейке и подключается после автомата защиты от КЗ в соответствии с принципиальной схемой.

Заметим, существует схема подключения узо в однофазной сети при том, что сам прибор рассчитан на трехфазную сеть. В этом случае необходимо просто выполнить монтаж в строгом соответствии со схемой такого подключения. На качестве работы такой вариант не отразится.

Существует ряд типичных ошибок при подключении устройства защиты от токов утечки, а именно.

Соединение нулевого провода и заземления после автомата УЗО. Это ошибка может возникнуть не преднамеренно. Если вы все смонтировали правильно, а автоматика срабатывает, проверьте бытовые приборы – некоторые из них, особенно старого образца, иногда имеют электрическое соединение нуля и корпуса прибора.

Просто поэтапно отключайте бытовые приборы пока не выявите тот, от которого происходит срабатывание защиты, после чего уже необходимо разобраться с этим устройством;

Подключение нагрузки к нулю до автомата УЗО. В данном случае необходимо четко следить за тем, что бы ноль не был подключен к нагрузке помимо прибора, иначе может происходить ложные срабатывания защиты;

При использовании нескольких УЗО в сети происходит замыкание нуля после двух разных приборов. Этот случай не типичен при подключении узо в частном доме, однако иногда может встретиться на практике.

Подключение узо без заземления. Имеется в виду, когда контакт земли на приборе, вообще оставляют не подключенным. В данном случае защиты не будет, а сама установка УЗО теряет всякий смысл. Если в вашем доме нет земли и сделать ее не представляется возможным, используйте специальные схемы включения УЗО без заземления.

Подключая УЗО, помните о правилах техники безопасности при проведении электромонтажных работ и неукоснительно соблюдайте их.

Перед установкой внимательно изучите инструкцию, прилагаемую к прибору. Следуйте всем приведенным там рекомендациям.

Назначение и область применения УЗО

УЗО предназначено для сравнения величины электрического тока, протекающего в фазном и нулевом проводе. При нормальной работе электрических приборов эта величина одинакова и встречные потоки в обмотках УЗО компенсируют друг друга. Как только возникает аварийная ситуация — где-то нарушается изоляция с последующим протеканием заряженных частиц на землю в обход нуля, дифференциальные токи будут отличаться и защита отключит питание.

Но это не означает, что остальное оборудование не требует подобных приспособлений для защитного отключения: те же светильники, розетки и прочая подключенная нагрузка также может нести угрозу человеку. Поэтому их тоже актуально подключать к УЗО  на щитке как общим для всей электрической проводки, так и отдельно для каких-либо приборов или их групп. Особенности применения электронных и электромеханических УЗО  напрямую зависит от схемы электроснабжения и места их установки.

Инструктаж на случай бытовой установки

Внедрение УЗО в электрическую сеть бытового назначения, при условии выполненной настройки под параметры электросети осуществляется с соблюдением ряда требований.

Перечень обязательных к выполнению правил:

1. Монтировать на входной линии и подключать прибор следует только за автоматическим выключателем. Обычно промежуточным звеном между двумя приборами является еще и счетчик электроэнергии.
2. Монтажные работы выполняются при полностью обесточенной питающей линии.
3. Номинальный ток автомата выбирается равным, или несколько меньшим относительно значения дифференциального тока прибора.
4. Соединения следует выполнять в строгом соответствии с обозначениями и прилагаемой схемой производителя.
5. В первую очередь выполняются соединения на стороне нагрузки с подводкой фазной и нулевой шин на соответствующие клеммы устройства.
6. Затяжка винтов клемм выполняется с некоторым усилием, достаточным для надежности соединений, но без чрезмерной силы.
7. В последнюю очередь, после проверки надежности всех соединений и отсутствия дефектов, устройство подключают к выходным клеммам автомата.

Отношение к монтажу, настройке и запуску в эксплуатацию защитного устройства не терпит формальностей. Все действия необходимо производить внимательно, с точным расчетом и дублирующими проверками.

После окончания проведения всех установочных и настроечных работ осуществляется дублирующий анализ в рабочем режиме электрической цепи. Все измеренные параметры фиксируются в технических журналах

В условиях эксплуатации домашних бытовых сетей нередко стараются решать вопрос подключения УЗО и автоматов  собственными силами.

Однако этот вариант не гарантирует безопасности. Всегда следует выбирать установку профессиональную – при участии специалистов.

Подключение УЗО по ветке нейтрали

После противопожарного закрепляем нулевой проводник на общую нулевую шину. Далее от общей нулевой шины заводится проводник на и. автомат.

Причем после последнего приспособления нулевой проводник прокладывается прямо к нагрузке, поскольку автомат работает в автономном режиме и может обеспечивать, например, лишь стиральную машину либо только специально выделенную компьютерную сеть.

Далее нулевой проводник после ведем к шине. К последней подключаются нулевые проводники розеток. Если произойдет утечка тока в определённой группе розеток, то сработает. Практически идентичная схемас подключенной группой розеток. Данная схема работает достаточно корректно.

Как правильно подключить УЗО и автомат

Современные защитные аппараты выпускаются в стандартных модульных корпусах и устанавливаются на DIN-рейку.
При ручном включении УЗО в этой схеме замыкаются сразу 3 контакта: 1.
Или, к примеру, при ремонте розетки мастер случайно соприкасается с токонесущей поверхностью. В редких случаях, может понадобится набор торцевых ключей, и электрический тестер.
Если качество изоляции в схеме хорошее, то через нее никаких токов утечки не будет. Если её там нет, посмотрите в инструкции к прибору. Схема подключения УЗО в трехфазной сети Схема подключения УЗО в трехфазной сети без заземления Ниже приведена примерная примитивная схема подключения двухполюсных и четырехполюсных УЗО в трехфазной четырехжильной сети без защитного заземления.
Этот показатель не следует путать с номинальным током рассматриваемого устройства. Защиты для УЗО в этом случае нет. В подсобных помещениях часто организуются мастерские, оборудованные станками различного назначения. Второй — подключить к нему автоматы, суммарный ток которых будет не более 25 А.

Особенности подключения групповых узо С выбором номиналов для УЗО думаю, разобрались. При групповой защите к УЗО подключают группу автоматов, питающих разные нагрузки. Кроме того, что автоматический выключатель спасает УЗО от токов перегрузки, он еще защищает от трех видов КЗ , которые могут возникнуть в схеме при нарушениях изоляции между: 1.

Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. Схемы подключения УЗО в трехфазной сети Городское жилье, как правило, питается от трехпроводной однофазной сети. Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного противопожарного. Кстати, неправильная полярность подключения моментально выведет прибор из строя. А это уже приличный дисбаланс, который приведет к увеличению суммарного магнитного потока.

Мало кому хочется работать в летнее время, включая и меня:. Однозначно перед автоматом. Безусловно, все подробности подключения нужно смотреть на схеме, нарисованной на корпусе. По сути, просто сработает электромагнит, находящийся внутри УЗО или дифавтомата, который будет действовать на расцепитель по средству защелки. Итак, схема подключения этого прибора производится через три клеммы контакта : фаза; ноль; тестирование.
УЗО или дифавтомат? Что лучше выбрать?

Что такое ток утечки, и чем он опасен

Эта статья предназначена не для электриков, а для обычных домашних мастеров. Поэтому не станем углубляться в теорию и перегружать информацию профессиональными терминами. Просто постараемся рассказать в общих словах, что такое утечка тока, и чем она опасна.

Итак, в идеальной электрической сети утечки тока быть не должно. То есть пока цепь нагрузки разомкнута – тока нет в принципе, при подключении того или иного прибора – весь ток штатно расходуется именно на нем.

Упрощенно показана «идеальная» электрическая цепь с подключённой нагрузкой – утечек нет, если поставить амперметры в разрывы красной и синей линии – показания будут в точности одинаковыми.

1 – точки подключения участка цепи к общей домашней электросети.

2 – условно обозначена нагрузка, какой-то силовой, бытовой или осветительный прибор.

3 – корпус прибора, на котором  не должно быть потенциала.

 А теперь сразу скажем: таких идеальных электросетей — попросту не существует. Во всяком случае, на нашем, бытовом уровне. Утечки тока, хотя и очень незначительные, присутствуют практически всегда, даже если нет никаких неисправностей в проводке и нагрузке.

Неправильные, выполненные с нарушениями монтажные скрутки проводов, обветшалая проводка в стенах – все это предпосылки для  появления токов утечки.

С фазного провода, кстати, утечка может пойти не в нулевой, а в прилегающую поверхность, в касающийся объект или даже в стену, в которой вмурована проводка. Ток при этом всегда будет выбирать преимущественный путь с наименьшим сопротивлением.

На самой нагрузке тоже немало уязвимых мест для утечки – нарушение изоляции, повреждения или пробой элементов схемы, межвитковые замыкания, коррозия деталей и проводов и многое другое. В итоге фаза сети или какой-то другой серьезный потенциал может оказаться на корпусе устройства, что чрезвычайно опасно.

Пробой в электрической машине – на корпус попадает потенциал, способный вызвать ток утечки.

На схеме под №4 показан условно этот пробой с фазы на массу (корпус). Он может быть не прямым (коротким), а проходить через какие-то участки и элементы электрической схемы, то есть иметь определённое сопротивление. От этого будет зависеть величина напряжения между корпусом и условной «землей».

К чему может привести такой электрический потенциал на корпусе?

Если прибор не имеет подключения к контуру заземления (например, в квартире или доме такой контур полностью отсутствует), то касание корпуса кем-либо из жильцов  заканчивается от просто неприятных мгновений, когда, как говорят, «дернуло», до весьма опасных для здоровья и даже жизни ситуаций.

Дотронувшийся до прибора с пробоем на корпус человек может замкнуть цепь и «открыть дорогу» току утечки. Последствия бывают различными, вплоть до самых плохих.

Все зависит от особенностей обстановки и ряда факторов – уровень создавшегося напряжения, сопротивление тела конкретного человека, во что он был одет и обут, состояние пола, влажность, не касался ли пострадавший других заземленных предметов, и т.п.

Очевидно, что необходимо какое-то устройство, реагирующее на появление опасного для здоровья человека тока утечки отключением от электросети. Это выключение должно происходить быстро, не допуская необратимых последствий, и до достижения силой тока критично опасных значений.

По сути, цепь замкнута, и при появлении соответствующих предпосылок утечка возникает – ток «стекает на землю».

Если устройство подключено к заземляющему контуру, то ток утечки пойдет именно этим путем наименьшего сопротивления

Понятно, что при такой схеме поражение электрическим током прикоснувшегося человека становится маловероятным. Значит, иная защита от токов утечки и не требуется?

Ничего подобного — защита все равно нужна, по нескольким причинам. Не забываем, что постоянная утечка тока — это и работа счетчика энергии, то есть совершенно ненужные затраты. Но это – отнюдь не главное.

Стало быть, необходим прибор, отключающий локальную электрическую сеть (или ее отдельный участок) от подающей линии, если ток утечки достигнет значений, чреватых перегревом проводки и опасностью возгорания.

Со всеми этими задачами справляется устройство защитного отключения, или, сокращенно – УЗО. Правда, в зависимости от предназначения и места установки, УЗО будет обладать различными параметрами.

Правила для подключения аппарата

Существуют стандарты, коими определяются нормальные условия для установки и последующей эксплуатации УЗО. Эти стандарты зафиксированы, в частности, документами ГОСТ Р 51326.1-99 и Р 51327.1-99.

Поэтому следующих критериев необходимо придерживаться, применяя на практике УЗО:

• оптимальный температурный диапазон окружающей среды -5 + 40°C;
• значение относительной влажности воздуха не выше 50% при +40°C и не выше 90% при +20°C;
• граничное значение высоты над уровнем моря 2000 м;
• отсутствие мощных магнитных полей в непосредственной близости с прибором.

Как указывает ГОСТ Р 50571.3-94, для схем подключения в зданиях важным и необходимым условием нормального действия УЗО в составе электроустановки здания видится отсутствие в зоне его действия какой-либо связи нулевого рабочего проводника с заземленными элементами электроустановки и «земляным» защитным проводником РЕ.

Каждое устройство в моменты эксплуатации осуществляет контроль на утечку в рамках определённых границ. Это называют – зоной чувствительности защитного прибора УЗО. В этой зоне исключается какая-либо связь нулевой шины с заземляющим проводником

Для системы заземления TN-C-S, в распределительных щитах электроустановок, в точках, где разделяется PEN-проводник, следует предусматривать раздельные зажимы либо шины для нулевого рабочего N и нулевого защитного РЕ проводника.

Учитывая, что прибор УЗО реагирует на «земляную» утечку как нулевого, так и фазного проводника, на линиях, как правило, следует ставить автоматические защитные выключатели.

Классическое исполнение схемы типа TN-C-S, где непременным атрибутом коллекции является земляная шина. По мнению многих специалистов эта схема считается оптимальным вариантом для использования УЗО (+)

Внедрение автоматических выключателей позволяет быстро определить неисправный участок цепи путем поочередного отключения отдельных линий.

Благодаря автоматам исключается демонтаж «ВРУ» при обнаружении неисправного участка, включая участок с утечкой по нулевому проводнику.

ГОСТ Р 50571.9-94 содержит конкретные указания, направленные на выполнение действий по защите нулевого рабочего и нулевого защитного проводников.

Порядок проведения работ по подключению

Прежде всего, следует позаботиться о соблюдении всех требуемых мер безопасности при исполнении этого вида работ.

Отключить электропитание на участке монтажа, обеспечить процесс исправным инструментом.

Затем предстоит соблюдать ряд правил, выполняя электромонтажные работы:

Монтаж проводят строго по ранее подготовленной схеме.
Прибор монтируется внутри электрического щита рядом с автоматами.
Закрепленное в щитке устройство соединяется с другими компонентами через проводники сечением не менее 2,5 мм (медь)

Важно использовать схемы по подключению, нанесенные на корпусе защитного аппарата.
После завершения монтажа и разводки проводников, проверить корректность соединений и подать на участок питание.
Проверить срабатывание прибора путем активации кнопки «Тест».. Как правило, верно подобранное устройство успешно проходит тестовый режим

Как правило, верно подобранное устройство успешно проходит тестовый режим.

Если такого не случилось – прибор не сработал, значит, расчеты были выполнены неправильно или имеются какие-либо дефекты в схеме прибора. Тогда УЗО следует заменить.

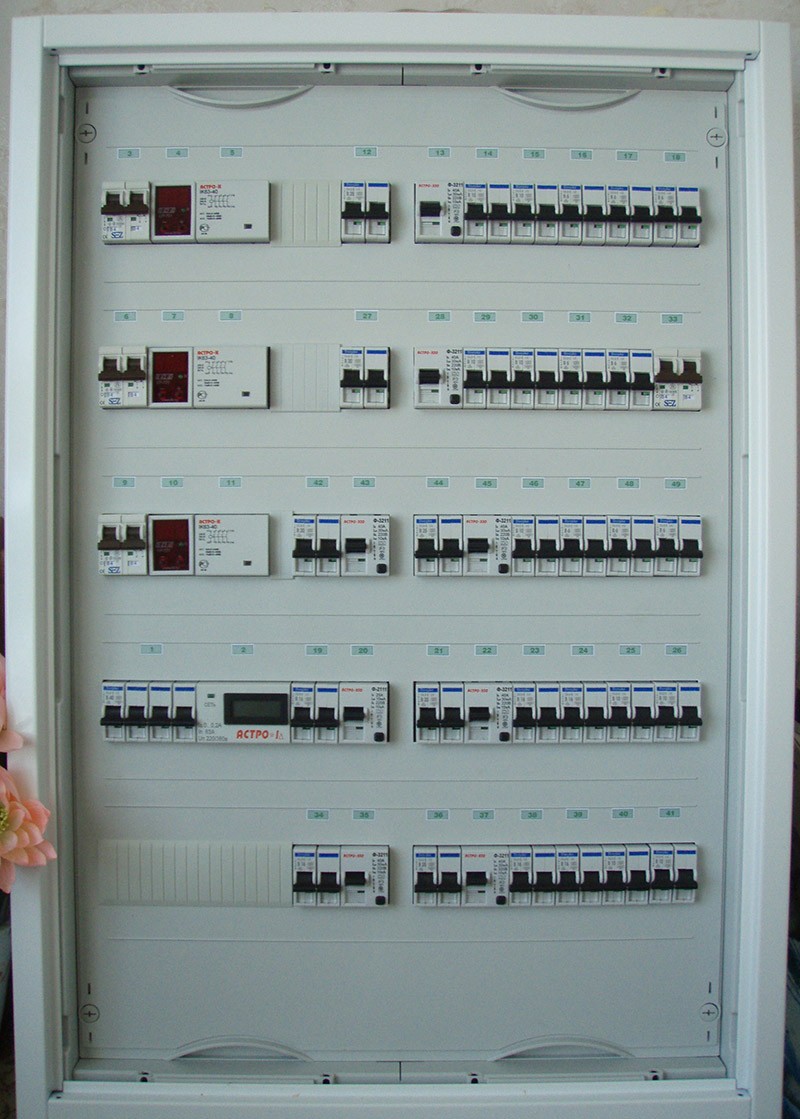

Виды и размеры электрощитков

Речь пойдет о шкафах/ящиках под установку автоматов и другой электрической начинки, об их разновидностях. По типу установки электрощиты бывают для наружной установки и для внутренней. Ящик для наружной установки крепится к стене на дюбеля. Если стены горючие, под него укладывается изолирующий материал, не проводящий ток. В смонтированном виде наружный электрощит выступает над поверхностью стены примерно на 12-18 см. Это нужно учитывать при выборе места его установки: для удобства обслуживания щиток монтируют так, чтобы все его части находились примерно на уровне глаз. Это удобно при работе, но может грозить травмами (углы острые), если место для шкафа выбрано неудачно. Лучший вариант — за дверью или ближе к углу: чтобы не было возможности удариться головой.

Корпус электрощитка для наружного монтажа

Щит для скрытого монтажа подразумевает наличие ниши: его устанавливают и замуровывают. Дверца находится на одном уровне с поверхностью стены, может — выступает на несколько миллиметров — зависит от монтажа и конструкции конкретного шкафа.

Корпуса есть металлические, окрашенные порошковой краской, есть пластиковые. Дверцы — цельные или со вставками из прозрачного пластика. Размеры различные — вытянутые вверх, в ширину, квадратные. В принципе, под любую нишу или условия можно найти подходящий вариант

Один совет: если есть возможность, выбирайте шкаф большего размера: работать в нем проще, особенно это важно, если собираете электрощиток своими руками в первый раз

Комплектация и устройство навесного распределительного щитка

При выборе корпуса часто оперируют таким понятием, как количество мест. Имеется в виду, сколько однополюсных автоматов (толщиной 12 мм) можно установить в данный корпус. У вас имеется схема, на ней указаны все устройства. Считаете их с учетом того, что двухполюсные имеют двойную ширину, прибавляете примерно 20% на развитие сети (вдруг купите еще какой-то прибор, а подключить будет некуда, или во время монтажа решите из одной группы сделать две и т.п.). И на такое количество «посадочных» мест ищите щиток подходящий по геометрии.

Как функционирует защитный прибор без «земли»?

Вариант подключения без заземления – это характерный случай для квартир и частных домов старых построек. Электроснабжение таких строений, как правило, организовано без подвода заземляющей шины. Но насколько корректным следует ожидать действие УЗО без включения «земли»?

Вариант разводки, широко распространённый по отношению к проектам недвижимости старого образца. Внедрение в старую инфраструктуру приборов защитного отключения приходится выполнять в условиях отсутствия земляной шины

К примеру, в процессе эксплуатации электрооборудования произошёл пробой на корпус. При условиях отсутствия заземляющей шины рассчитывать на мгновенное срабатывание установленного УЗО не приходится. Если же произойдёт касание человеком корпуса пробитого оборудования, ток утечки потечёт к «земле» через тело человека.

Потребуется какой-то период времени (порог настройки прибора) до момента, когда сработает УЗО. За этот промежуток времени (достаточно короткий) вполне допустимым остаётся риск травматизма от воздействия электротока. Между тем УЗО сработало бы немедленно при наличии заземляющей шины.

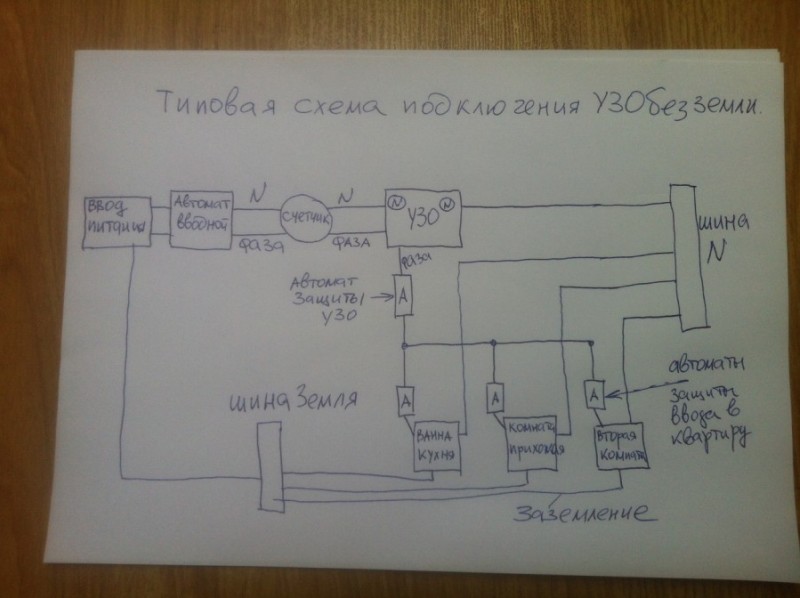

Схема электрической разводки без наличия «земли», где защитное устройство подключается без дополнительной земляной шины, всё-таки остаётся в какой-то степени опасной для пользователя. В таких ситуациях следует тщательно настраивать УЗО на порог срабатывания

На этом примере легко вывести заключение на тот счёт, что подключать УЗО и автоматов в квартирном щитке или щитке частного дома всегда следует вместе с подключением к шине заземления. Другой вопрос, что остаётся достаточное количество строений, где нет возможности сделать это по причине отсутствия «земли» в схемах проектов.

Для вариантов строений, где электроснабжение организовано без заземления, устройство коммутационной защиты посредством УЗО фактически выглядит единственным эффективным средством защиты, какое можно применить в таких условиях. Поэтому рассмотрим возможные схемы, применимые к электроснабжению частного жилья.

Правила безопасности

Если вы решили самостоятельно подключить УЗО, успех и безопасность выполняемых работ будет зависеть от соблюдения вами правил безопасности:

• Перед началом монтажных операций обязательно снимите напряжение с участка (после отключения не лишним будет проверить наличие потенциала индикатором);
• Позаботьтесь о маркировке проводов – так будет гораздо удобнее подключать устройство, чтобы не перепутать выводы;
• Обязательно пользуйтесь заводскими клеммами и зажимами, ни в коем разе не допускайте накруток, напаек и других соединений с плохим контактом;
• После установки проверьте надежность соединений и наличие достаточной изоляции на всех токоведущих элементах;
• При вводе в работу обязательно проверяйте работоспособность путем нажатия кнопки тест;
• При первой подаче напряжения на вновь установленное устройство оно может разлететься из-за заводского брака или монтажных дефектов, поэтому лучше не стоять поблизости или принять меры для защиты глаз.

Перед подачей напряжения после завершения монтажа обязательно убедитесь, что никто из домочадцев или коллег не касается токоведущих элементов.
