Устанавливаем вентилятор в ванной своими руками

Виды вентиляторов для ванной

Какие из представленных на рынке вентиляторы будут лучше для обустройства ванной комнаты? Следует обращать внимание на их разновидности

Осевые модели

Устройства исполняются как колесо в цилиндрическом корпусе. По поверхности изделия расположены консольные лопасти. Конструкция зафиксирована на осевом электродвигателе. Принцип работы основывается на вращении колеса, захвате лопастями воздуха и его перемещении. Осевые вентиляторы устанавливаются в отверстия шахты.

Преимущества:

• высокий КПД — за 1 час очищается 100 кубометров;
• простота монтажа — в поверхность стены;
• функционируют без системы воздухоотводов;
• подходят для коммуникаций с низким давлением;
• эффективны в условиях переменных нагрузок;
• компактные размеры.

Минусы:

• минимальный напор;
• риски нарушения циркуляции воздуха при монтаже;
• громко работают — шумность от 30 до 50 дБ.

Совет! Чтобы повысить аэродинамические характеристики прибора, установите вначале вытяжки коллектор.

Радиальные вентиляторы

Приборы выполняются в виде спирального кожуха (пустотелого цилиндра) с лопаточным колесом. От формы лопастей зависит КПД всего механизма. Производители изготавливают несколько элементов:

• загнутые вперед по направлению движения — высокая производительность, но недостаточное отведение механических примесей и газа;
• загнутые назад — удобная регулировка скорости и хороший КПД;
• «гребное колесо» — прямая конструкция работает в условиях высокого давления и плотных примесей в воздухе.

Совет! У прямолопастных моделей — высокая шумность при низком КПД.
Радиальный вентилятор для ванной комнаты

Принцип действия вентилятора основывается на попадании воздушных масс в отверстия лопаток, направлении его радиально, сжатии и последующем выталкивании через спиральный кожух в нагнетатель.

Преимущества:

• экономия до 20 % электроэнергии;
• исключение перегрузки электросети;
• обработка 1 м3 загрязненного воздуха за 1 сек;
• стойкость к коррозии;
• наличие реле защиты и регулятора скорости;
• подключение к сети с напряжением 220-240 В;
• простота установки и обслуживания;
• минимальный уровень шума;
• почти не занимают место.

Минусы:

наибольшая эффективность только в просторных помещениях.

Центробежные установки

Мощные устройства с низким уровнем шума устанавливаются на проточную часть вентиляции. Приборы состоят из колеса с лопастями, каналов с круглым или прямоугольным сечением, механизмов всасывания и нагнетания. Воздушные массы засасываются к лопастям центробежным способом и выталкиваются перпендикулярно новой порции воздуха.

Важно! Для домашних коммуникаций подходят только канальные модели, рассчитанные на помещения от 15 квадратов. Установка центробежных вентиляторов — скрытая. Их фиксируют под потолком и маскируют накладками из гипсокартона

Их фиксируют под потолком и маскируют накладками из гипсокартона

Установка центробежных вентиляторов — скрытая. Их фиксируют под потолком и маскируют накладками из гипсокартона.

Преимущества:

• надежность жестких и полужестких воздухоотводов;
• установка в центре коммуникации или перед воздухозаборника;
• работают в помещениях повышенной загрязненности;
• выдерживают постоянные перепады температуры.

Минусы:

• маленькая энергоэффективность;
• риски взрыва двигателя при колебаниях напряжения;
• необходимость дополнительного монтажа анемостата.

Крышные конструкции

Вентиляторы выполняют роль вытяжки. Конструкция представляется собой вентилятор, прокладки с виброизоляцией, электродвигатель, автоматические устройства регулировки в едином корпусе. Основной узел — осевой или радиальный с лопастями, всасывающими воздух с одной или двух сторон. Монтаж вентиляционной конструкции проводится одновременно с кровельными работами, предусматривает установку дефлекторов, труб, проходных элементов.

Преимущества:

• регулярный приток свежего воздуха;
• сохранение нормальной влажности;
• отведение специфичных запахов и влаги;
• предотвращение появления плесени;
• устранение запахов канализации.

Минусы:

• необходимость утепления в зимнее время;
• сложность монтажных работ.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Подключение от лампочки

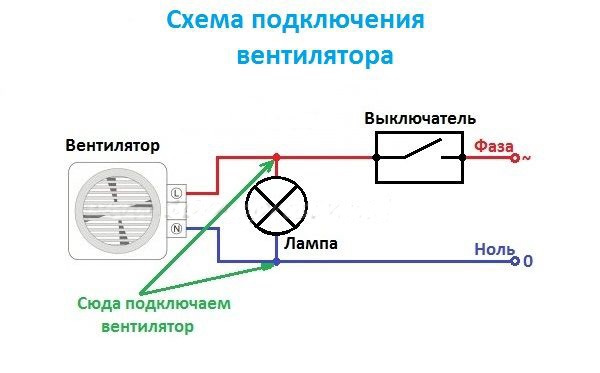

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

• при включении освещения запускается работа агрегата;
• после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

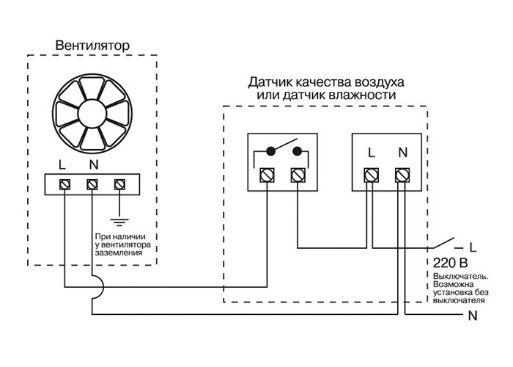

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Варианты подключения вентилятора

Обязательный этап — прорисовка схемы

Способ #1

Подключить вытяжку в туалете с подсоединением отсчитывающего время устройства можно к выключателю. Схема несложная. Включение обеих функций (освещения и вентиляции) происходит параллельно и одновременно. Фаза в схеме проходит через выключатель, а «ноль» идет непосредственно из пластикового закрытого контейнера для соединения электрических проводов на вентилятор и освещение.

Способ #2

Схема подключения вентилятора с таймером в ванной при условии установки односкоростного электроприбора несколько сложнее: к лампочке из распредкоробки уходит только «ноль», а к вентилятору – фаза и ноль, напрямую. До источника света и вентустановки через выключатель подается полное напряжение от источника питания. Установка времени работы вентилятора после выключения света проводится на самом приборе. Автоматическое срабатывание счетчика времени может происходить и при превышении влагосодержания в санузле, совмещенном с помещением ванной.

Способ #3

Подключение вентилятора в ванной при эффективной аэрации можно выполнить с внешним выключателем. Начинает работать только в период принятия водных процедур. Приводится в действие пусковой механизм снаружи при помощи провода в изолирующей оболочке (шнура). Потянув за него, вытяжка включается или изменяется режим ее работы.

Способ #4

Несколько по-другому выполняется подключение вентилятора через выключатель с двумя клавишами на входе в ванную комнату. Одна из них отвечает за освещение помещения, а другая регулирует работу вентилятора. При самостоятельном запуске вентиляции в работу существует вероятность забыть ее отключить, и устройство будет работать постоянно.

FakeHeader

Двухрежимный вентилятор имеет ряд преимуществ: Более «мягкий» температурный режим двигателя без сильных колебаний температуры; Снижение нагрузки на систему стартовыми токами электродвигателя путем уменьшения их количества и величины; Снижение шума.

В гидравлическом варианте этого элемента крутящий момент передается или отключается от коленвала за счет изменения количества смазочной жидкости. В ноутбуках большая часть тепла выделяется процессором, в проекторе — источником света. Но когда начал вникать, понял что это оочень сложно для меня.

Очень часто причиной перегрева двигателя, система охлаждения которого оснащена электрическим вентилятором, является выход вентилятора из строя.

Включившийся электровентилятор вращается достаточно быстро даже при низких оборотах двигателя — и этим снижает риск перегрева при больших нагрузках в тяжелых дорожных условиях. Привод вентилятора, который как раз и обеспечивает его вращение, может быть трех видов на одной машине, конечно, устанавливается только один из них : механический, гидромеханический или электрический. Но есть и минусы у нее.

Читайте дополнительно: Что нужно чтобы провести электричество на участок

Схема применяется на авто с двумя вентиляторами. Первый способ — наиболее идеологически правильный и наименее затратный.

Выше представлена схема для авто ВАЗ , , , но после г. Кроме того, выполняя такую доработку, нелишним будет прочистить и смазать моторчик вентилятора, а если еще и заменить стандартную крыльчатку с четырьмя лопастями на деталь с восемью лопастями, то проходящий через радиатор поток воздуха существенно увеличится, а значит, и качество охлаждения должно повыситься.

Особенности конструкции системы охлаждения

Переключение обмоток вентилятора создает коммутационный шум. О подготовке ЭБУ здесь… a

Обмотка реле на себя напряжение не тянет. Вы легко сможете справиться с этим, если будете иметь все необходимые инструменты под рукой, среди них: Монтажная пена;. Для этого просто выньте проводной жгут из фиксаторов, размещенных на кожухе.
Как подключить вентилятор охлаждение радиатора через реле ваз 2107 ваз 2106 .

Потолочная установка

Вытяжной вентилятор в ванной или в туалете может быть установлен и на потолке (натяжном или подвесном).

Потолочное размещение нередко используется в частных домах, когда вентиляционный канал можно провести сквозь потолок и проложить по чердаку. В таких случаях рекомендуется использование канальных вентиляторов, которые размещаются также на чердаке.

В случае натяжного потолка или подвесного, ситуация немного усложняется. Разумнее будет, если вы, перед установкой разного рода потолков, приготовите место под монтаж оборудования. К гипсокартону решетку или кулер можно прикрутить с помощью дюбеля “бабочки”. В случае с натяжным потолком, оборудование крепится к установленной заранее подставке.

Конечно, демонтировать подвесной потолок – задача довольно непростая, и мало кто на это пойдет ради монтажа вентилятора. Существует 2 решения:

• можно попытаться протянуть провода через предварительно сделанное отверстие в нужном месте, после чего его заделать, чтобы оно стало незаметным;
• провести от подключаемого агрегата проводку прямо по потолку, и скрыть ее кабель-каналом.

В любом случае, при самостоятельной установке вентиляционного оборудования важно последовательное выполнение вышеописанных операций без спешки, с соблюдением правил безопасности и с большой аккуратностью, особенно, если монтаж производится на натяжном потолке. https://www.youtube.com/embed/Io9bplg2oJ0

Вытяжной элетрический вентилятор

Начнем с того, что разделим все современные вытяжки для ванной комнаты на два типа: простые и автоматические. В чем между ними разница? В том, что последние нуждаются в минимальном участии человека в процессе воздухообмена.

Простые вытяжки представляют собой обыкновенный электрический вентилятор, помещенный в трубчатый корпус. Включаться в работу они могут либо встроенным в него, либо отдельно стоящим выключателем. Достаточно распространенным способом его включения является клавиша выключателя, отвечающая за освещение ванной комнаты.

Такой подход к делу не очень правильный, поскольку в этом случае удаление загрязненного воздуха производится только тогда, когда в помещении находится человек. Но влага ведь за это время улетучиться не успевает. Поэтому целесообразно для вентилятора устанавливать отдельный выключатель.

Автоматическая вытяжка. От обыкновенной она отличается только наличием электроники, контролирующей ее работу. Такие устройства могут работать посредством двух различных методов – одни из них оснащены таймером выключения (включаются они, как и обыкновенная вытяжка, с помощью клавиши выключателя), а другие специальными датчиками, контролирующими влажность в ванной комнате.

Как только она превышает допустимое значение, вентилятор включается, после того как влажность приходит в норму, он отключается. Это достаточно удобные устройства, не требующие вмешательства человека для управления их работой.

На некоторые модели устанавливается так называемый обратный клапан, который не позволяет проходить воздуху в обратном направлении – этот нюанс будет незаменим для жителей высотных домов, в которых распространенным явлением считается проникающий от соседей запах борща или горелого лука.

Для жителей частного сектора, у которых вентиляция в ванной имеет прямой контакт с улицей, не лишним будет приобрести вытяжку с регулируемым диффузором – закручивая или выкручивая шайбу в центре вытяжки, можно регулировать количество выбрасываемого на улицу воздуха.

Типы вентиляторов в ванную комнату и туалет

Функциональность вентиляционных приборов имеет достаточно большое значение, поэтому нужно разбираться, как выбирать вытяжку для ванной или туалета. На сегодняшний день все вытяжные вентиляторы можно поделить на два типа.

Стандартная вытяжка в туалет и ванную – это обычные осевая система, оснащённая обратным клапаном, который предназначен для блокировки поступления отработанных воздушных потоков в помещение.

Такая система включается и выключается при помощи выключателя света, что достаточно удобно. Но при образовании больших объёмов пара в процессе приёма ванны такая система малоэффективна.

Автоматическая вытяжка – более совершенное, но при этом и дорогое устройство. Такие приборы оснащаются специальными таймерами, которые устанавливаются на определённый временной период работы, а более функциональные устройства оснащаются гидростатом, который определяет уровень влажности в помещении.

Разобравшись с основными параметрами прибора, останется только выбрать подходящую систему, которую без особых проблем можно установить самостоятельно. При этом крепёж выполняется стандартными саморезами или на клей.

Выбираем схему подключения

Прежде всего необходимо подвести питание к будущему агрегату. Лучше всего это сделать на этапе ремонта, спрятав кабель в стену. В противном случае проводник придется прятать в декоративный короб, после чего подключить к розетке через вилку.

Существует несколько схем подключения вентилятора в ванной к сети 220 вольт:

• параллельно освещению;
• отдельным выключателем;
• через таймер или датчик.

От лампочки

Самый бюджетный вариант — это подключение к светильнику. В этом случае кулер включается одновременно со светом, и работает до тех пор, пока горит свет.

Огромный плюс такой схемы подключения — это простота исполнения и относительная дешевизна, но есть недостаток, это работа вентилятора когда этого не требуется, во время водных процедур создается сквозняк, недостаточное время проветривания помещения, в результате чего приходится оставлять освещение на дополнительное время. Кроме того такой режим работы снижает ресурс двигателя, поскольку запуск мотора сопровождается износом электрической части и механической. А частое включение и выключение его сокращают.

От выключателя

Чтобы исключить бестолковую работу вытяжки — нужно подключить вентилятор через отдельный выключатель, который может находиться как на самой решетке вытяжки, так и в виде отдельной клавиши на стене. Этот вариант подключения вентилятора более затратный по сравнению с предыдущим, поскольку длина кабеля увеличивается и схема становится сложнее. Кроме того подключение не нужно производить от светильника, достаточно сделать такую же схему, как и на освещение, только вместо лампочки будет вытяжка.

Подключение вентилятора отдельной линией через двухклавишный выключатель лучше с эксплуатационной стороны, т.к. двигатель вытяжки работает только тогда когда нужен, при этом свет ванной можно выключить, самостоятельно регулировать время работы вытяжки. Недостаток — есть вероятность забыть про кулер и он будет работать неоправданно долго.

Через автоматику

В последнее время в борьбе за покупателя производители стали снабжать свои устройства элементами автоматики — таймерами и датчики влажности. Очень удачное решение, как нам кажется, вытяжка с таймером. Схема монтажа сравнима по сложности со схемой подключения вентилятора через выключатель.

Подключить устройство нужно через три провода, два питание 220 вольт, а третий сигнальный провод, от лампы освещения. Алгоритм работы сводится к включению вместе с освещением, и отключению через заданное время (3—30 минут) после отключения света. Этого времени должно хватить для проточной вентиляции ванной комнаты.

Также на рынке присутствуют модели с обратным режимом. Мотор не включится пока горит свет, и начинает работать после того, как освещение отключат, на время, заданное таймером.

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

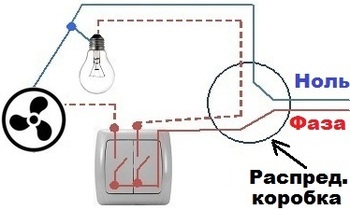

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Монтаж выключателя для вытяжки

В зависимости от конструкции выбранной моедли, прокладывается кабель, состоящий из двух или трех жил. Одним концом он подключается к распределительной коробке, а второй необходимо присоединить к выключателю.

Выбор кабеля для вентилятора зависит от вида выключателя, который запланировано установить.

Перед тем как подключать провод непосредственно к выключателю, необходимо демонтировать с последнего все клавиши.

Если используется одноклавишный выключатель, необходимо две жилы. Двухклавишный выключатель оснащен уже тремя клеммами. К одной из них подключаются осветительные приборы, установленные в помещении.

Двухклавишный выключатель позволяет реализовать схему для автономной работы вентилятора.

Если стены в здании изготовлены из гипсокартона, то кабель следует разместить в специальной гофрированной трубе.

Нельзя устанавливать провод внатяжку. Запас делается с двух сторон: в подрозетнике самого переключателя и в свободном пространстве распределительной коробки.

Запас кабеля необходим на случай подключения дополнительных жил или каких-либо еще манипуляций впоследствии.

Что необходимо для установки вентилятора

Проверка тяги в системе вентиляции В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.

Для того чтобы установить, есть ли движение воздушных потоков, следует провести простой тест. Необходимо зажечь свечу или спичку и поднести ее как можно ближе к воздуховоду.

При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.

Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.

После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.

Чаще всего для этого используется щель под дверью, ведущей в помещение. Для улучшения воздухообмена возможна также установка специальных решеток в дверь.

Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.

Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:

• Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
• Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
• Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.

Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:

1. Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
2. Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
3. Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.

Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями. Так может выглядеть выключатель для вытяжки и света

Так может выглядеть выключатель для вытяжки и света

Следует обратить внимание на следующие опции:

• Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
• Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать более эффективный воздухообмен.
• Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
• Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
• Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
• Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
• Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.

После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.
