Схема подключения выключателя света с одной клавишей: монтаж и замена выключателя

3 Как подключить выключатель с одной клавишей – усложненный вариант

Установить выключатель, если для него не предусмотрено монтажное место, немного сложнее. Разберем принцип подключения, при котором используются осветительный прибор, выключатель, распределительная коробка и открытый тип проводки.

Выберите место для выключателя и от распределительной коробки проложите кабель-канал к осветительному прибору.

• Сделайте ответвление на выключатель и поместите провода в кабель-канал.
• В распределительной коробке провода зачистите, и через клеммные соединители скрепите между собой. При этом фазный провод (он может быть любого цвета, но не синего и желто-зеленого) пропустите через выключатель.

Как вы поняли, подключить одноклавишный выключатель несложно, основное правило – обесточить квартиру и делать монтаж по схеме.

Как подключить трехклавишный выключатель

Кроме одноклавишных и двухклавишных электровыключателей используются трехклавишные. Основное отличие заключается в наличии дополнительного механизма включения с контактами.

Он предназначен для управления большими люстрами, имеющими три контура включения ламп. Чаше всего третья клавиша применяется для включения декоративной подсветки потолков.

Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов.

Как правильно подключить наружный, внутренний и выключатель света с подсветкой: пошаговые инструкции для новичков

Способ подключения наружных, внутренних выключателей отличаются друг от друга. Также отдельных знаний требует и коммутация проводов для регуляторов со встроенным светодиодом.

Для коммутации лучше использовать специальные колпачки, они надёжнее держат скрутку

Подключения одноклавишного выключателя наружного типа с высоким показателем влажности

Вооружившись знаниями и требованиями касательно коммутации проводников, можно приступать к работе. Чтобы произвести все действия безошибочно, следуйте ниже приведённой инструкции.

Иллюстрация	Описание действия

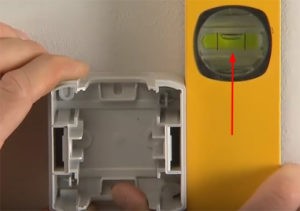

	Разбираем корпус выключателя, оставляем только заднюю часть и прикладываем его к стене, проверяем расположение уровнем. Если всё верно, делаем отметки для крепежей, если нет, корректируем положение.
	Прикручиваем шурупами пластиковый корпус и снова проверяем по уровню, так как во время фиксации устройство могло сдвинуться.
	Делаем отверстие в верхней части корпуса (она обычно съёмная) и пронизываем туда две жилы от кабеля. Собираем полностью корпус до схемы с контактами.
	Теперь приступаете к коммутации проводников так, как показано на схеме. Ноль − к нулю, а фазу − к фазе.
	Далее собираем оставшиеся детали, устанавливаем кнопку и проверяем работоспособность устройства.

Выполнить такое соединение довольно просто, ведь не нужно пробивать штробы и пользоваться стаканами для коммутации жил, так как накладной или наружный выключатель используется для открытого типа проводки.

Установка выключателя света внутреннего типа: коммутация в подрезетнике

Для начала необходимо подготовить штробы и протянуть проводку к подрозетнику (в него нужно завести два контакта: фаза и ноль, если проводка двухжильная). Далее следуйте алгоритму.

Иллюстрация	Описание действия
	Разбираем корпус выключателя и заводим в него фазу, подсоединяя к нужному контакту (где стоит маркировка L), завинчиваем шурупом.
	Один из контактов светильника заводим в подрозетник, предварительно сняв лишнюю изоляцию и выполнив подключение этого проводника на противоположный контакт выключателя.
	Помещаем выключатель в подрезетник и прижимаем лапки, которые будут распирать крепежи, тем самым и будет держаться наш выключатель на стене.
	К проводнику N крепим клемму, при помощи которой соединяем его с проводником от распределительной коробки.
	Устанавливаем на место клавишу выключателя и проверяем его работоспособность в контакте со светодиодным светильником.

Чтобы проще было работать с проводами в подрозетнике, сделайте их длиннее, потом просто аккуратно укомплектуйте при монтаже вовнутрь стакана.

Правила установки одноклавишного выключателя с подсветкой: понятная видеоинструкция

Обратите внимание, что схема подключения одноклавишного выключателя с подсветкой несколько отличается от способа подключения традиционного регулятора. Поэтому для лучшего усвоения материала предлагаем посмотреть видео, которое мы подобрали для вас

Замена старого советского выключателя света в квартире на новый

Прежде чем приступить к замене приборов освещения, нужно узнать, какая проводка проложена в помещении, и выбрать подходящий выключатель. После чего можно приступать к пошаговой инструкции.

Иллюстрация	Описание действия
	Отключаем электричество и проводим демонтаж старого одноклавишного выключателя. Для этого выкручиваем все болты, затем вынимаем механизм и освобождаем контакты проводников.
	Вынимаем рабочий механизм нового выключателя, вывинтив все болтики.
	Выполняем соединение контактов с клеммами выключателя так, чтобы жилы не перепутались. Ни в коем случае не переворачивайте их, а подключайте так, как есть.
	Когда удобно разместили механизм выключателя в подрозетнике, можно закреплять его при помощи винтов.
	Надеваем крышку корпуса выключателя, запускаем электричество и проверяем работоспособность.

Если вы произвели соединения правильно и надёжно зафиксировали все контакты, тогда светильник будет работать без нареканий.

Схема подключения двухклавишного выключателя разными способами.

В специальной публикации нашего портала мы подробно расскажем о том, как подключить выключатель с двумя клавишами. Вы узнаете как подключить люстру с тремя лампочками к двухклавишному выключателю, тонкости подключения двухкнопочных выключателей в домах с разными системами заземления и ошибки, которые возникают при подключении выключателя с двумя клавишами.

Как правильно подключить выключатель света

Самостоятельное подключение выключателя на освещение, как правило, не вызывает сложностей даже при отсутствии практических навыков работ с электросетями.

Тем не менее, существуют некоторые конструктивные особенности, которые обязательно нужно учитывать при установке такого устройства.

С одной клавишей

Рассмотрим схему подключения выключателя света с одной клавишей. Одноклавишные выключатели – наиболее распространенный и лёгкий в подключении вид коммуникационных устройств. Технология самостоятельной установки выключателя с одной клавишей следующая:

• отключить электроэнергию;
• разобрать корпус выключателя, сняв клавишу и рамку защиты;
• определить при помощи индикатора жилы на «фазу», «ноль» и «заземление»;
• определить расположение трёхжильного провода, идущего от электрического щитка и двухжильного провода, проложенного к осветительному прибору;
• выполнить подсоединение проводов согласно их назначению;
• заизолировать контакты, после чего уложить их в распределительную коробку.

Общая схема подключения одноклавишного выключателя и двух светильников

На заключительном этапе выключатель фиксируется на отведенное место и собирается в обратном разборке порядке.

Технология подключения такого электро-коммуникационного устройства не имеет существенных отличий от установки стандартного выключателя:

• отключение системы электрического питания;
• разборка выключателя. Поддеть при помощи острого предмета обе клавиши, чтобы снять с корпуса. Открутить винтовое соединение и снять рамку защиты;
• определение обозначения фаз;
• зачистка кончиков трёхжильного провода;
• подключение «провод-фазы» на контакт, обозначенный литерой «L»;
• подключение оставшейся пары проводов на контакты клавиш;
• на втычных выключателях в отверстие вставляется провод и производится фиксация при помощи пружины, а на винтовых моделях используется болтовой соединение;
• проверка надежности и качества всех закреплений.

Подключение выключателя на две клавиши

На заключительном этапе подключения выполняется установка устройства внутрь подрозетника и последующее тестирование работоспособности.

Важно помнить, что модульные двухклавишные выключатели отличаются фиксацией механизмов внутрь специального суппорта и последующим надежным закреплением при помощи шурупов в подрозетнике

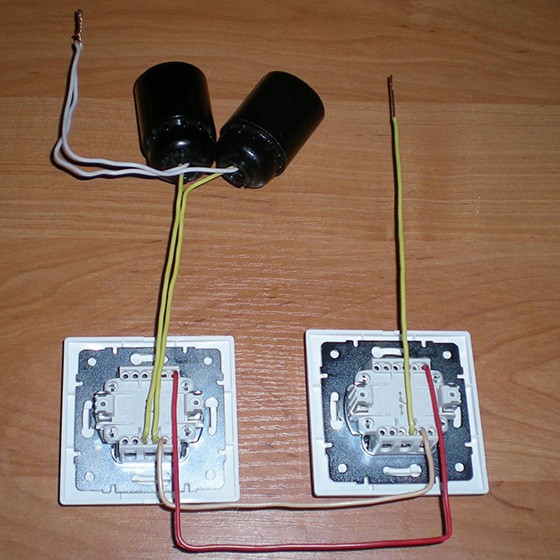

Проходный вид

Такой вариант выключателя на свет характерно отличается наличием пары одинарных проходных выключателей, которые заключены в единый корпус. Функционирование обусловлено принципом «перекидывания» контактов, из которых пара «идёт» на вход и четыре – на выход. Технология подключения выключателя проходного типа следующая:

• установка проходного выключателя на постоянное место;
• подсоединение к осветительным приборам трехжильного кабеля, учитывая «ноль», «фазу» и «заземление».

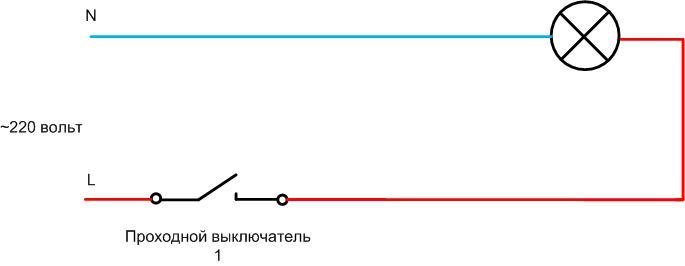

Схема подключения проходного светильника

На заключительном этапе осуществляется проведение проводов от выключателя и осветительных приборов до распределительной коробки, где выполняется их соединение.

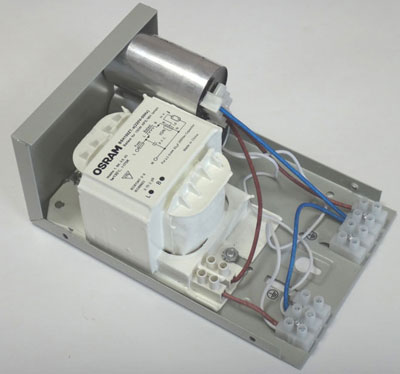

Дуговая ртутная люминесцентная лампа обычно применяется для освещения открытых пространств и производственных помещений. Правильная — гарантия долгой службы осветительного прибора.

Принцип работы и устройство люминесцентной рассмотрим .

Схема подключения блока розетка-выключатель с двумя клавишами

Устройства, которые имеют в своей конструкции более одной клавиши, отличаются процессом подключения, поскольку в них увеличено количество проводников, выполняющих соединительные функции между светильником и выключателем.

Для их успешного подключения и последующего правильного функционирования, необходимо придерживаться следующего алгоритма действий, который подойдет для устройств с двумя клавишами:

1. Для реализации схемы потребуется осуществить прокладку пяти проводников, которые будут протягиваться из распределителя к спаренной электрической системе.
2. Подключение заземления и нуля, которые выходят из распределителя, осуществляется только к розетке.
3. Внутреннее устройство коммутирующего блока подразумевает наличие особой перемычки, которая необходима для подачи фазы на выключатель.
4. Две оставшиеся свободные жилы нужно подсоединить к соответствующим контактам выключателя, поскольку именно через него фаза будет подаваться на контролируемые светильники.
5. Внутри распределителя необходимо скрутить между собой провода, предназначенные для подачи фазы через коммутатор, и свободные жилы, выходящие на патроны в светильнике.
6. Нуль и заземление светильника также скручиваются и зачищенными оголенными концами соединяются с другой скруткой, которая используется для подключения розетки.
7. В случае, если не устраивают функции, выполняемые при нажатии клавиш, то их необходимо откорректировать. Для этого будет достаточно поменять местами жилы, которые подключены к контактам выключателя.

Такие разновидности блоков наиболее часто используются для монтажа на перегородку, которая установлена между дверьми, ведущими в ванную и туалет. Иногда в конструкции устройства имеется и третья клавиша, предназначенная для управления освещением на кухне.

Процесс подключения трехклавишного устройства не будет иметь принципиальных отличий, в нем просто увеличится количество проводников.

Необходимые инструменты и материалы

Перед тем, как приступить к работам по установке одноклавишного выключателя, необходимо позаботиться о наличии таких инструментов и расходных материалов:

1. Выключатель.
2. Подрозетник.
3. Светильник с лампой.
4. Изолента.
5. Нож для зачистки изоляции.
6. Индикаторная отвертка.

В том случае, если до установки коммутационного устройства не сделана разводка проводов и не выполнен монтаж подрозетника, придется запастись такими дополнительными инструментами и материалами:

1. Алебастр.
2. Шпаклевка.
3. Распределительная коробка. Эта деталь нужна только тогда, когда необходимо смонтировать новую проводку в помещении. В противном случае нужно просто найти ближайшую установленную коробку и через нее подключить светильник и выключатель.
4. Перфоратор.
5. Емкость для размешивания шпаклевки.
6. Болгарка с кругом по бетону.
7. Стремянка.
8. Шпатель.
9. Провода.

Как подключить выключатель с двумя клавишами

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света. Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор. В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод.

Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым. Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов.

• Обычно применяются:
• самозажимные клеммы;
• винтовые зажимы;
• колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем.

Самозажимные клеммы обеспечат надежное прочное соединение. Чтобы правильно подключить выключатель к лампочке, необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности. При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы.

1. Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:
2. 2 отвертки – плоскую и крестовую;
3. монтажный или канцелярский нож либо другое устройство для снятия изоляции;
4. пассатижи либо бокорезы;
5. уровень строительный.

https://youtube.com/watch?v=RWI_-tMXtDA

Необходимые инструменты и материалы

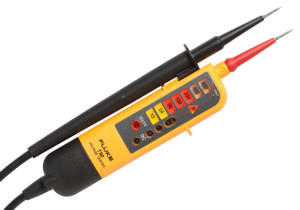

индикатор напряжения

Для того, чтобы провести работы самостоятельно нужно иметь следующие инструменты:

1. Индикатор – специальное приспособление, которое позволяет определить наличие тока в проводнике. Без этого инструмента не проводится ни одна работа с электричеством. Стоимость индикатора невелика.
2. Отвертка нужна для того, чтобы провести разбор выключателя и зажим кабеля в посадочных гнездах. При выборе, стоит учесть, что производители зачастую используют фигурные болты. Отвертка должна иметь ручку из изоляционного материала. Чем длиннее стержень, тем больше защита отвертки.
3. Плоскогубцы понадобятся для того, чтобы провести очистку кабеля и его подгонку под посадочные гнезда. Использовать плоскогубцы также нужно с ручками, которые изготовлены из изоляционного материала.

Также, не стоит забывать о том, что гнездо для корпуса должно быть точно подогнано под определенные размеры. В зависимости от того, из какого материала сделано основание, можно использовать перфоратор или другие инструменты для образования выемки.

В ходе работы могут понадобиться следующие материалы:

1. Кабель, который подбирается с учетом возникающей нагрузки.
2. Изоляционный материал, который представлен изолентой.
3. Распределительная коробка.
4. Сам выключатель.

Имея в наличии вышеприведенные материалы и инструменты можно приступать к работе.

Пошаговая инструкция

Рассмотрим, как поменять выключатель.

Демонтаж старого

1. В первую очередь необходимо обесточить провода, приходящие на выключатель.
2. Для демонтажа выключателя необходимо аккуратно поддеть крышку выключателя плоской отверткой (если не получается подцепить крышку снизу или сверху, то попробуйте подцепить ее сбоку, на некоторых моделях выключателей там располагаются специальные защелки).
3. После демонтажа крышки нам открывается внутреннее пространство выключателя.
4. Теперь необходимо открутить крепежные винты.
5. После этого можно будет вытащить выключатель из подрозетника.

6. Теперь, когда все внутреннее пространство перед нами, следует индикатором проверить провода на наличие напряжения.
   Совет
   Желательно сфотографировать, по возможности, как были расключены провода, часто это очень помогает при последующем монтаже.

7. Теперь можно ослабить зажимные винты или быстрозажимные клеммы, в случае быстрозажимных клемм, возможно, придется отрезать провода.

Предлагаем посмотреть видео о том, как демонтировать старый выключатель:

Подготовка к монтажу нового

1. Перед последующим монтажем выключателя необходимо осмотреть провода на наличие перетертостей изоляции.
2. Если таковые имеются, то желательно срезать этот участок провода, если длина провода позволяет, в противном случае замотать изолентой.
3. Также, если у вас медные многожильные провода и пучок значительно похудел, необходимо обрезать его и зачистить часть провода для лучшего контакта.

Установка совмещенного блока с одноклавишным выключателем

подключение с одноклавишным выключателем

Подобные блоки на сегодняшний день встречаются в самых разных вариантах, но наиболее распространены разновидности, в которых присутствует одна или несколько розеток и выключатель, оборудованный одной клавишей.

Фактически, все современные модели подключаются одним способом: через группу клемм, к которой подсоединяется фаза и нуль, а также перемычку на фазной клемме для одного из контактов выключателя.

Пошаговая инструкция этого процесса выглядит следующим образом:

1. От общего раздаточного щита квартиры потребуется провести к распределителю кабель с двумя жилами для фазы и нуля.
2. После этого внутрь распределителя заводится три провода, идущие от совмещенного одноклавишного блока, и два провода от светильника, управление которым будет осуществляться через выключатель.
3. В распределителе необходимо соединить между собой фазу и кабель, который был протянут от клеммы розетки.
4. Нуль светильника должен быть подключен к нулю распределителя, а оставшийся свободным провод лампы соединяется с проводником, который имеет подключение к свободному контакту на выключателе.
5. Если подключаемый совмещенный блок был изготовлен в полном соответствии с европейским стандартом, то в нем дополнительном имеется заземление. В таком случае, внутрь распределителя потребуется проложить еще один провод, который будет предназначен для его подключения.

Многие современные модели дополнительно оборудованы подсветкой клавиш или иных элементов, она осуществляется за счет работы диодов. При этом, схема, по которой происходит подача питания диодам, изначально входит в общую конструкцию совмещенного устройства, поэтому дополнительные действия для подключения подсветки проводить не требуется.

Внутреннее устройство выключателя

Чтобы увидеть, что находится внутри выключателя, нужно снять пластиковые кнопки. Сделать это несложно – достаточно подцепить край отверткой, ножом или другим тонким, прочным предметом.

Основная клемма, к которой подключен кабель, проводящий электрический ток, присоединена к двум проводникам, а также одному контакту. Основная функция последних – осуществления соединения и разъединения клавиш.

Контакты подключены к выходным клеммам. Эти клеммы подсоединены к проводам, благодаря которым происходит взаимодействие между выключателем и лампочкой. Кроме того, большинство выключателей имеют специальные механизмы с клеммами, которые автоматически зажимаются. Они нужны, чтобы подсоединять провода.

У некоторых моделей можно увидеть ещё и дополнительные винтовые зажимы. Это специальные колодки, используемые вместо клемм. К ним подсоединяется зачищенный провод, но фиксируется он путем затягивания болтов, а не зажима клемм.

Как видите, схема двойного выключателя сильно напоминает стандартный, только здесь все комплектующие имеются в двойном наборе.

Разобравшись с этим вопросом, можно приступить к изучению теоретической части, чтобы лучше понять, как правильно подключить выключатель с двумя клавишами.

Пошаговая инструкция по установке

Работа по монтажу рассматриваемой схемы подключения выполняется в несколько этапов.

При этом, стоит сначала продумать расположение всех элементов, учесть их особенности:

1. Первым этапом можно назвать размещение распределительной коробки. При выборе места ее расположения, нужно учесть следующее:
   • Должна располагаться вдали от воды или источника влаги.
   • Если есть возможность, распределительная коробка утапливается в стену. Для нее создаем нишу.
   • При выборе месторасположения, нужно учесть расположение всех элементов цепи и выбрать наиболее короткий путь их соединения. После того как было выбрано месторасположения, проводим монтаж распределительной коробки.
2. Следующим шагом можно назвать создание штроб для кабеля или защитной коробки, если не будет проводиться его углубление. Кабель укладывается и проводится через распределительную коробку. При обрезке кабеля у источника питания, потребителя и переключателя, следует оставлять запас. Подключение к источнику питания проводится в последнюю очередь.
3. Третьим этапом можно назвать создание посадочной ниши для коробки выключателя. Выбирается наиболее подходящее место и образуется отверстие, которое точно подгоняется под размеры корпуса. Если будет проводиться крепление сверху, просто намечаем месторасположения. После этого проводим следующие работы:
   • Вставляем коробку в нишу и проводим ее крепление при помощи винтов, которые нужно закрутить до упора.
   • Концы кабеля, которые ранее зачистили, следует укоротить до нужной длины, вставить в посадочные места и зажать винтами. Не нужно оставлять длинные концы, так как они могут соприкоснуться, и возникнет КЗ. Однако, очень короткие концы тоже проблема: если кабель отгорел со временем его нужно зачистить и его длины может не хватить. Эти нюансы следует учесть при проведении работ.
   • Оголенный кабель внутри корпуса оставлять нельзя. Проводим их изоляцию и разводим в разные стороны.
   • Подключаем кабель к потребителю.
   • Подключаем кабель к источнику энергии, который должен быть обесточен.
   • Проводим изоляцию всех соединений, которые есть.
   • Устанавливаем клавишу на место.
   • Включаем источник питания. Если есть автомат, его выбьет при допущенной ошибке. При первом включении, следует быть рядом с автоматом на протяжении некоторого времени для того, чтобы быть готовым быстро обесточить цепь. Подобным образом проводится организация простой цепи с механическим прерывателем.

Виды одноклавишных выключателей

На неискушенный взгляд ответ на этот вопрос несложен – одноклавишный включатель содержит одну клавишу, которая управляет включением-отключением освещения. При небольшом углублении в тему выясняется, что существуют несколько видов электроприборов с одним подвижным конструктивным элементом. Наиболее распространены три:

• обычный прибор;
• проходной;
• перекрестный.

Они различаются устройством контактной группы. Проходной, а также перекрестный аппараты предназначены для применения в сложных системах – для независимого управления освещением с разных точек. Внешне с фронтальной стороны их отличить почти невозможно, маркировка наносится не всегда. С тыла их можно дифференцировать по количеству выводов и по схеме коммутации, которая часто наносится на обратную сторону. Поэтому при покупке надо быть внимательным.

Различные схемы одноклавишных аппаратов.

При изучении принципа работы проходного и перекрестного аппаратов становится понятно, что для обычной коммутации светильников (включить-выключить) можно подсоединить и их, если они случайно приобретены или других нет под рукой. Но такие приборы стоят дороже. А стандартная схема подключения обычного одноклавишного выключателя указана на рисунке.

Схема подключения одинарного прибора.

Существуют два вида одноклавишных аппаратов:

• накладной;
• внутренний.

Функционально они одинаковы, но первый монтируется на поверхность, а второй – в специально обустроенное углубление.

Как снять выключатель

При выходе из строя электровыключателя его необходимо демонтировать. Для этого электрик должен придерживаться определенного алгоритма. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Для этого вывешивается предупредительный плакат с надписью «Не включать! Работают люди». Только после этого возможна замена выключателя. Прежде всего, необходимо удалить клавиши.

Для чего тонкой отверткой аккуратно поддевают и удаляют клавишу. Следующим этапом удаляют декоративную накладку. Откручивают винты крепления декоративной рамки к пластиковой коробке, и освобождают распорные фиксаторы.

Только после этого можно демонтировать устройство. Прежде чем открутить подходящие провода необходимо проверить наличие напряжения на контактах. Проверку осуществляют пробником или тестером. Как правильно проверить отсутствие напряжения читайте здесь. После чего прибор удаляют.

А также записывают расположение проводов. Только после этого можно произвести монтаж выключателя. Его выполняют в обратной последовательности.

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм2.

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

1. Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

   Для соединения розеток друг с другом используются специальные перемычки

2. Далее от них прокладывается кабель к распределительной коробке. Крышка снимается и проводник заводится внутрь.
3. Две жилы соединяются с магистральной линией, пришедшей от щитка. Если всё сделано правильно, то индикатор покажет наличие напряжения в розетках (загорится красный светодиод).

4. После этого все провода снова укладывают внутрь коробки и закрывают крышкой.

   Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.
