Дверной звонок как подключить

Как подключить электрический звонок в квартире

Для оповещения жителей квартиры о приходе гостей был специально создан дверной звонок. Сегодня он представлен двумя видами: проводными и беспроводными устройствами. Чтобы с его помощью можно было получить звуковой сигнал, необходимо произвести подключение прибора. Как это сделать правильно?

Внимание! Все работы, кроме определения фазного и нулевого кабеля производятся при отключенном электропитании

Проводные модели

Сначала о том, как подключить электрический звонок в квартире с проводами. Откройте коробку с устройством и осмотрите его. Сколько жил выходит? Теперь сравните их количество с тем, что выглядывает из стены в месте, где вы решили поставить звонковую коробку. Возможно несколько вариантов.

Стена – 2, звонковая коробка – 2

План работы заключается в поиске фазы и нуля. Для этого воспользуйтесь индикаторной отверткой. Прикоснитесь концом к обнаженному проводу. Если лампочка не загорается, это ноль. Его напрямую подключают к общему проводу в распределительной коробке. Желательно использовать клеммную колодку для соединения, а не скрутки.

Фаза при контакте с отверткой обнаружится индикаторной лампочкой. Жилу проводят через кнопку, играющую роль замыкающего электрическую цепь ключа. А после провод соединяют с фазой в распределительной коробке.

Стена – 3, коробка прибора – 3

Если из прибора и отверстия в стене выходит трехжильный кабель, то у вас предусмотрено заземление. Такое может быть только в новостройках, где проводка имеет стандартную окраску:

• Заземляющий провод всегда желто-зеленый;
• Нулевой – синий;
• Фазный – белый, коричневый или черный.

По цвету без труда определите провода, но для лучшей безопасности все же убедитесь в правильности сооруженной проводки индикаторной отверткой. Как подключить дверной звонок 2 провода, вы уже знаете. С тремя проводами все так же, за исключением того, что дополнительно нужно объединить концы заземляющих проводов.

Стена – 3, коробка – 2, и наоборот

Если у стены и звонка разное количество проводов, тот, что является «лишним» — заземляющая жила. Она нужна только для повышения безопасности, а на работу устройства никак не влияет. Схема подключения дверного звонка 220В с двумя проводами вам известна. Останется только качественно изолировать кончик заземляющего кабеля.

Подключение с двумя кнопками

Вы решили подключить звонок для входной двери так, чтобы вам могли подать сигнал из двух разных мест? Тогда вам нужна вторая кнопка, но можно использовать три, четыре и даже больше. Главное, руководствоваться правилом: все они должны быть подключены параллельно.

Двухкнопочный дверной звонок, схема подключения которого приведена выше, удобен для использования в коттеджах с несколькими входами в дом.

Беспроводные модели

Беспроводные аналоги могут питаться от розетки или от батареек. Первый неудобен тем, что не работает при отключенном электроснабжении, второй тем, что требует регулярной замены батареек. Их преимущество: они не требуют подключения.

Подающее звуковой сигнал устройство остается внутри жилого помещения: в розетке или на стене или в любом другом месте при батареечном питании. Остается разместить кнопку, передающую радиосигнал. Ее выносят за пределы квартиры и устанавливают возле двери. Для этого понадобится дюбель или шуруп. Можно посадить кнопку на двусторонний скотч.

Для подключения выбирайте те же провода, что и для устройства системы освещения. Схема подключения звонка для двери проста до безобразия, и для этой работы не нужны специальные знания. А при покупке беспроводных устройств вы лишаетесь этих забот вовсе.

electricdoma.ru

Почему беспроводной звонок не работает: пути решения

Беспроводной звонок – потрясающе удобное устройство. Я установил с десяток таких гаджетов. В квартире, гараже, на даче и у родителей теперь есть девайс, который полностью избавляет хозяев от проблем с проводами.

Каково же было моё удивление, когда я обнаружил, что исправный беспроводной звонок не работает после установки. Я досконально изучил проблему и сумел её устранить.

Об этом и о других способах решения неисправности я расскажу в статье ниже.

Почему не работает беспроводной звонок

Беспроводные звонки отличаются в зависимости от радиуса действия, пылевлагоустойчивости, наличия батареек, материала и других факторов. Конечно, необходимо их учитывать в тот момент, когда вы проверяете гаджет:

1. Замените батарейки на новые.
2. Приблизьте кнопку и приёмник друг к другу. В инструкции обычно указано максимальное расстояние при прямой видимости девайсов.
3. Не располагайте кнопку в месте, которое подвержено погодным условиям.

Существуют и другие причины:

• беспроводной звонок не работает на металлической двери или воротах;
• он лежал без дела несколько лет;
• сместилась частота радиосигнала.

Как устранить проблему

Беспроводные звонки – одни из самых недорогих устройств, большинство из них произведено в Китае. Самые дешёвые девайсы несут в себе массу скрытых проблем. Например, изначально залитая чем-то плата или плохая сборка. В более дорогих вариантах даже есть возможность подкрутить частоту, не разбирая гаджет. Ниже приведены решения самых распространённых проблем:

Почистить звонок

Первое, что можно сделать, если беспроводной звонок не звонит – это открыть корпус и почистить плату спиртом.

Это поможет, если гаджет лежал в упаковке несколько лет, попал под дождь или звонит только тогда, когда находится вблизи приёмника.

Таким образом вы обработаете окислившиеся контакты, а, возможно, исправите изначальную проблему, если плата была залита какой-то жидкостью ещё до сборки.

Поменять частоту

Если у вас совсем не работает дверной беспроводной звонок, то поднесите его ближе к приёмнику сигнала. Возможно, кнопка работает только на минимальном расстоянии. Если чистка платы не помогает, то проблема в смещении частотного диапазона.

В идеале, колёсико регулировки предусмотрено производителем и находится на самом девайсе. Аккуратно крутите его, одновременно нажимая на кнопку. Когда раздастся звук, увеличивайте расстояние между частями устройства, иногда подкручивая колёсико.

Так вы выясните максимальное расстояние и наладите правильную работу девайса.

Если колёсико регулировки частоты отсутствует, то придётся открыть корпус. Также, вам понадобится диэлектрическая отвёртка. Необходимо подкрутить подстроечник катушки индуктивности. Он может находиться и в приёмнике, и в кнопке.

Действовать нужно очень аккуратно и плавно, запоминая количество оборотов, чтобы вернуть всё в начальное положение, если результата не будет. В остальном, действуйте как в случае с колёсиком, постепенно увеличивая расстояние между приёмником и кнопкой.

Настраивая гаджет таким образом, вы сами можете определить расстояние, на которое он будет работать.

Вы всегда можете обратиться в сервисный центр, чтобы не выполнять операцию самостоятельно. Вам помогут и умельцы на радиорынке. Благодаря данной инструкции вы сможете говорить с ними «на одном языке» и точно указать проблему и возможный путь её решения.

Почему беспроводной звонок не работает на металлическом заборе, воротах или дверях? Металл – это преграда для радиосигнала, а иногда и огромная антенна, способная принимать чужие сигналы. Расположите гаджет не на самой металлической поверхности, а на кирпичной стене или деревянном столбе. Либо приделайте сзади звонка деревянную плашку – преграду между ним и металлом.

Есть способы соединить проводную кнопку и беспроводную: первая располагается снаружи ворот, вторая – внутри. При нажатии на первую сигнал по проводу передаётся на вторую и затем без проводов – в дом. Если у вас есть навыки радиолюбителя, вы сможете найти схемы в интернете и усовершенствовать гаджет самостоятельно.

Ещё один хороший вариант: припаять к гаджету антенну. Необходимо разобрать кнопку и соединить внутреннюю антенну и новый провод. Этот проводок можно поднять выше забора или вывести через небольшое отверстие в воротах во внутреннюю часть двора. Такую операцию для вас сможет проделать умелец на радиорынке или сервисный центр.

Наконец, крайний вариант, почему девайс не работает – это поломка одной из его частей. Динамик, радиомодуль, антенна или другие элементы могли выйти из строя. Однако в других случаях, вы сможете решить проблему, воспользовавшись приведённой инструкцией.

Как подключить кнопку звонка

• Для подключения проводов, необходимо разобрать кнопку и закрепить ее к стене на 2 самореза или дюбель-гвоздя. Затем зачистите провода и подключите их на два контакта. Порядок присоединения при этом может быть любым.
• В беспроводную кнопку вставляем батарейки и приклеиваем на двухсторонний скотч, но лучше прикрутить к стене.

Дверной звонок — привычное для всех устройство, которым пользуемся каждый день, даже не замечая его. Но это до тех пор, пока не надо установить новый или заменить старый. Вот тут и начинаются трудности: как подключить звонок, в какие провода использовать, откуда брать питание и куда его подавать… Сложного в подключении ничего нет, но надо знать схемы.

Перед тем как подключить звонок, надо разобраться с его устройством. От этого зависит объем работ, да и их вид этих работ тоже может быть разный. По месту установки электрические звонки бывают квартирные и уличные. Разница в том, что кнопка во втором варианте имеет герметичный корпус, с высоким уровнем защиты от попадания пыли и влаги. Именно такие модели нужны при установке на улице.

Не всякий дверной звонок — простое устройство

Проводные и беспроводные

Любой дверной звонок состоит из двух частей: кнопки и внутреннего блока, в котором расположен электро-механический звонок или плата и динамик. По способу исполнения есть электрозвонки проводные и беспроводные. В проводных блоки соединены между собой проводами (отсюда и название). При нажатии клавиши звонка питание поступает на внутренний блок, который выдает звуковой сигнал.

Работа беспроводных основана на передаче радиосигналов. Приемник находится во внутреннем блоке, передатчик — в кнопке. Сигналы могут быть двух типов: аналоговые и цифровые. Аналоговые беспроводные звонки дешевые, но не очень надежные: сигнал подвержен искажению, из-за чего часто бывают ложные срабатывания. Бывают и обратные ситуации — звуков нет, так как сигнал «потерялся» или стал слишком слабым. Еще одна неприятность с беспроводными аналоговыми звонками — перекрытие радиуса действия с соседскими. Тогда получается, что кнопки расположенных рядом звонков вызывают сигнал на всех приемниках. Позвонили соседям — вы получили сигнал. И наоборот. Как исправить? Изменить частоту сигналов. Делают это перепайкой перемычек на обоих блоках.

Беспроводные звонки — простая установка, но могут быть проблемы с эксплуатацией

Цифровые беспроводные звонки работают более надежно, но и стоят дороже. Цифровой сигнал меньше подвержен воздействию помех. Большинство фирм разрабатывают свою форму сигнала, так что и перекрытие радиуса проблем не вызывает. Кромке того некоторые модели имеют возможность штатного изменения частоты.

Что лучше, проводные или беспроводные звонки?

Плюс беспроводных — в простоте установки. Никаких проводов и проблем, связанных с их прокладкой. Минус — дешевые модели работают нестабильно (особенно зимой, когда замерзают батарейки), а надежные стоят дорого.

С проводными возни при установке намного больше. Но это вариант — «сделал и забыл». Проблемы могут возникнуть только при повреждении проводки.

Подключение проводной конструкции

Кнопка ставится на небольшом расстоянии от двери – достаточно 100-150 мм. Высоту можно подобрать индивидуально – стандартно 1400-1600 мм или немного ниже. Внутренний блок размещается вблизи дверного проема, но целесообразно его подвешивание для более компактного расположения.

Для подключения необходимо проделать отверстие в дверной коробке или непосредственно в стене. Через него будут прокладываться провода от кнопки к внутреннему блоку.

На кнопку следует завести провод фазного типа. На фото электрозвонка можно увидеть особенности такого подключения. Со второй клеммы его направляют к соответствующему проводку внутренней коробки. На второй провод подключается ноль от распредкоробки.

При наличии клеммы для заземления и проводника соответствующего цвета, они соединяются. Если клемма отсутствует, а вы выбрали провод с таким проводником, то его надо заизолировать.

Разновидности звонков на дверь в квартиру или на калитку дома

Звонки на дверь представлены в широком ассортименте. Устройства различаются принципом работы, конструктивным исполнением, вариантом подключения, функциональностью и стоимостью. Исходя из варианта подключения, дверные звонки для дома могут быть механическими, электромеханическими и электрическими. Первый тип устройства использовался в старину. Такой звонок был представлен в виде колокольчика, что подвешивался внутри дома на шнурке. Другой конец веревки был выведен наружу. Такой элемент является одновременно декоративным украшением прихожей.

Современные дверные звонки могут быть проводными или беспроводными

Колокол издавал звук в момент воздействия на свободный конец веревки или при открывании входной двери. Такой вариант можно встретить и сегодня на калитках домов, оформленных в стиле ретро, которые обрамлены невысоким забором.

Усовершенствованным устройством является электромеханический дверной звонок. Он имеет простую конструкцию, в состав которой входит кнопка для подачи сигнала, установленная за пределами жилища, резонатор, находящийся внутри помещения, и электрический кабель, соединяющий эти два элемента.

Резонатор представлен катушкой, которая имеет проволочную обмотку, что можно увидеть на схеме дверного звонка. В момент подачи на нее напряжения возникает электромагнитное переменное поле. Это приводит к появлению вибрации металлического молоточка, который наносит удар по чаше из металла. Такое действие сопровождается характерным звуком.

В катушке резонатора может располагаться сердечник, который будет совершать возвратно-поступательные движения под воздействием электромагнитного поля, ударяя по пластинам с двух сторон, что будет сопровождаться характерным звуком.

По виду подключения звонки бывают электрическими, механическими и электромеханическими

Для такого звонка может применяться одна или две кнопки. Второй вариант установки дверного звонка используется в случае необходимости подачи сигнала с разных мест. Например, от входной двери и калитки в частном доме, у подъезда и двери квартиры в многоэтажном коттедже.

Принцип действия проводного дверного звонка

Принцип работы дверного звонка, думаю, всем известен, а именно при нажатии на кнопку звонка, раздается сигнал. Чтобы реализовать такую логику работы, было применено гениальное и одновременно простое решение, схема подключения скопирована со схемы подключения простого выключателя.

Ниже представлена общая схема домашней электрики при подключении дверного звонка.

Как вы можете видеть, основные отличия заключается в том, что вместо выключателя используется кнопка, а вместо светильника – электрозвонок. Никаких сложностей во время прокладки проводов для дверного звонка у вас возникнуть не должно.

Подписка на рассылку

В настоящее время на рынке бытовой электроники существует большой выбор разнообразных дверных звонков, начиная от простых моделей и заканчивая вариантами с видеокамерой и сигнализацией. Если вас заинтересовал вопрос «как подключить дверной звонок», в данной статье вы найдете информацию о методах подключения различных устройств.

Звонок электрический дверной – виды и особенности

Проводные звонки работают от сети

220В, а их корпус и кнопка соединены проводом. Звонок дверной электрический проводной при условии правильного подключения обеспечивает надежность и долговечность, а также работу при любых погодных условиях.

Беспроводной электронный дверной звонок имеет свои преимущества: для его монтажа не требуется проводов, а в случае отключения электроэнергии такой звонок продолжит работу. Однако дальность передачи сигнала такого звонка не велика, а так же возможно «не срабатывание» при плохой погоде.

Дверные звонки можно разделить по потребляемому напряжению. В настоящее время достаточно распространен, как стандартный дверной звонок 220в, так и электронные звонки от 4,5 до 60В. Последние, оснащаются батареями или понижающими трансформаторами.

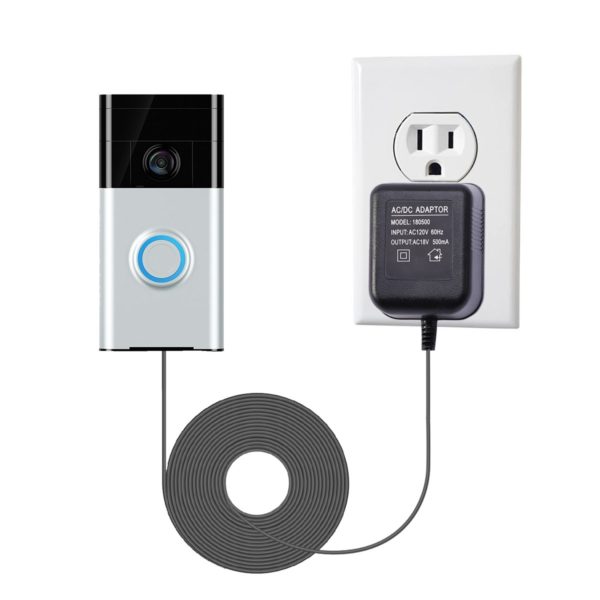

На современном рынке также появился дверной звонок с камерой. Дистанционная модель включает в себя камеру скрытого наблюдения, которая записывает, как изображение, так и звук. Этот дистанционный дверной звонок не требует подключения – достаточно вставить батарейки, и закрепить элементы на стене.

Если вас не устраивают модели, реализуемые на рынке, можно собрать дверной звонок своими руками с помощью специальных наборов. Если вас интересует, как сделать дверной звонок самостоятельно, можно использовать специальные наборы, например, «Двухтональный дверной звонок». Этот набор позволяет собрать устройство, выполняющее функцию звонка и сигнализации.

Дверной звонок проводной – подключение своими руками

Для того чтобы самостоятельно осуществить подключение дверного звонка проводного типа, вам понадобятся следующие инструменты:

Из материалов вам потребуется сам дверной звонок, кнопка, а также два двухжильных кабеля.

При подборе кабеля также стоит учитывать материал жилы – алюминий или медь. Лучше всего кабель с жилами из аналогичного материала, что и у остальной проводки общей квартирной сети.

Схема подключения дверного звонка проводного типа

Кнопка для дверного звонка устроена таким образом, что во время нажатия она замыкает контакты. Для того чтобы раздался звук дверного звонка, необходимо, чтобы на его контактах возникли и ноль, постоянно подключенный к звонку, и фаза, разомкнутая в состоянии покоя.

Схема дверного звонка, показанная на схеме, включает в себя два двухжильных кабеля, которые прокладываются от распределительной коробки к кнопке звонка, а также от коробки к месту установки самого звонка.

Как установить дверной звонок – пошаговая инструкция

Если вы используете звонок с низким напряжением, установка дверного звонка осуществляется следующим образом.

От распределительной коробки прокладывается кабель до кнопки звонка и самого звонка. В распределительной коробке с помощью индикатора необходимо найти провода подачи напряжения и определить фазу и ноль. Далее все необходимо соединить согласно схеме подключения.

В дверной раме или стене сверлится отверстие для вывода провода кнопку.

Провод присоединяется к клеммам кнопки, после чего она закрепляется на стене над отверстием.

Второй конец провода присоединяется к двум клеммам, расположенным на батарее звонка. Если батарея звонка находится не в корпусе устройства, а отдельно от него, необходимо протянуть провод от кнопки к звонку, разделить двухжильный кабель и каждую из жил подключить к отдельной клемме.

Если в корпусе звонка имеется трансформатор, необходимо подключить его к распределительной коробке и двум из трех клемм, соответствующих по напряжению.

После того, как вы осуществили подключение своего дверного звонка, включите электропитание и проверьте его работу.

Источник

Как установить систему (коротко)

Теперь давайте разберемся как подключить электрический дверной звонок.

Инструкция по проведению работ выглядит так:

Иллюстрация

Описание

В первую очередь нужно разобраться со схемой подключения. На фото слева показан правильный вариант, в котором на звонок идет отдельный автомат.

Благодаря этому вы сможете отключать эту часть линии, если вам нужно провести ремонт или подключить другой звонок.

Можно обойтись без распределительной коробки, но лучше поставить и ее.

Автомат ставится в щитке приборов. Чаще всего там уже есть резервные элементы, нужно просто найти их и подключиться к нужному.

Чтобы подключить основной модуль, нужно снять декоративную накладку. Она может быть закреплена на пару шурупов с обратной стороны, а может держаться на нескольких защелках по сторонам, все зависит от модели. Внимательно осмотрите заднюю часть, и вы сами поймете, что нужно делать.

Стандартно в современных квартирах над дверью есть розетка специально для подключения звонка. Мы будем подключаться напрямую, поэтому розетка снята и провода вытащены наружу.

Концы проводов нужно освободить от изоляции примерно на 2-3 см. Это делается специальным съемником или острым ножом.

Провода необходимо протянуть через специальное монтажное отверстие в задней части корпуса звонка. Просто проденьте их, и аккуратно подогните к месту будущего крепления.

Оголенные концы проводов вставляются в соответствующие разъемы и затягиваются специальными винтами, которые располагаются сбоку.

Важно хорошо вставить провода в посадочное гнездо, а затем сильно зафиксировать их винтами, контакт должен быть хорошим

Для крепления корпуса звонка может быть использовано два варианта проведения работ:

• Если поверхность деревянная, то вкручивается саморез. Его шляпка должна торчать над поверхностью примерно на 4-5 мм;
• На бетонных основаниях нужно предварительно высверлить отверстие под дюбель 6х40, а затем закрутить в него саморез длиной 45 мм, как раз 5 мм будут торчать над поверхностью.

В корпусе есть проушина, на которую и нужно подвесить конструкцию. Шляпка самореза вставляется в отверстие, потом звонок опускается и фиксируется в сужении прорези. Все очень просто и очень быстро, главное — не забудьте поправить положение элемента, чтобы он располагался ровно.

После того, как вы подвесили систему, нужно проверить ее. Для этого в сеть подается напряжение, и вы просто нажимаете на кнопку. Если в ответ слышится мелодичный звук купленного вами звонка, значит все нормально.

Остается только аккуратно защелкнуть крепления на корпусе. Декоративная часть одевается тоже очень быстро и очень просто.

Так выглядит звонок после установки. Благодаря тому, что мы сняли розетку, система приобрела более аккуратный вид — нет болтающихся проводов и вилки питания под потолком.

И не нужно волноваться за то, что вы не сможете выключить систему при необходимости, если вы сделали все по рекомендациям из этого раздела, то у вас будет стоять отдельный автомат, с помощью которого вы в любой момент выключите звонок.

Виды дверных звонков

Все виды дверных звонковых конструкций делятся на две основных группы:

• звонки дверные электрические проводные;
• беспроводные звонки на дверь в квартиру или частный дом.

Суть работы дверного электрического проводного звонка на 220В весьма проста. Кнопка, установленная с наружной стороны дома или квартиры, посредством проводника соединена с динамиком, находящимся внутри помещения. Данная конструкция подключается к электрической сети. При нажатии кнопки происходит замыкание цепи и из динамика исходит звуковой сигнал.

Схема работы беспроводного звонка имеет всего лишь одно отличие от вышеизложенного: сигнал от кнопки к динамику передается не по замкнутой цепи, а посредством радиоволнового излучения.

В кнопочное устройство вмонтирован излучатель, срабатывающий после нажатия кнопки. Динамик, в свою очередь, оснащен приемником который, улавливая сигнал передатчика, приводит в действие динамик.

Монтаж беспроводного устройства осуществить значительно проще, нежели проводного, ввиду отсутствия соединительного проводника и необходимости сверлить отверстия для его прокладки.

Многообразие выбора

Все беспроводные звонковые системы можно условно разделить на два вида:

• требующие подключения к электрической сети;
• автономные.

В первом случае кнопочный элемент звонка работает от батарейки, а устройство с динамиком подключается к системе электроснабжения. В втором – обе части звонковой системы функционируют посредством встроенного источника питания – батарейки. Это наипростейшая в монтаже конструкция.

Существуют модификации звонковых систем, в состав которых входит сразу несколько динамиковых элементов, которые вы можете расположить в различных помещениях, где коридорный звонок может быть попросту не слышен: на разных этажах частного дома, в гараже и т.п.

Важно! Следует иметь в виду, что беспроводные системы предъявляют определенные требования к удаленности расположения кнопки и динамика друг от друга, которые могут варьироваться в зависимости от толщины и материала изготовления стен. Помимо прочего, современные звонковые системы могут иметь модули, обеспечивающие реализацию функций домофона, видеографического глазка, датчика движения и т.д. Помимо прочего, современные звонковые системы могут иметь модули, обеспечивающие реализацию функций домофона, видеографического глазка, датчика движения и т.д

Помимо прочего, современные звонковые системы могут иметь модули, обеспечивающие реализацию функций домофона, видеографического глазка, датчика движения и т.д.

Как проводные электрические, так и беспроводные дверные звонки могут быть снабжены динамиком с целым набором различных мелодий и рингтонов, а также иметь функцию регулировки громкости и отключения подачи звукового сигнала.

Как выбрать?

Чтобы правильно выбрать звонок, нужно учитывать разные моменты: какие функции он должен выполнять, его дистанционные возможности, на какую сумму можно рассчитывать. Если нужен надежный звонок, лучше воспользоваться проводным вариантом. Один раз помучаться с монтажом, зато будет служить почти вечно. Беспроводные модели хороших брендов тоже прослужат долгий срок, следует только не забывать менять батарейки. Что касается дешевых китайских беспроводных изделий, время их работы не поддается гарантии, тут уж как повезет.

Если материальные возможности позволяют, можно свою жизнь устроить максимально комфортно, не просто с помощь видеозвонка, но и с возможностью подключения дорогих умных функций. Они сообщат на смартфон хозяину, находящемуся вне дома, кто к нему ломится в дверь, или сбросят видеоотчет посетителей за определенный срок времени.

Основные ограничения установки беспроводных звонков

Воздействие высоких или низких температур может вывести питающие элементы или микросхемы из строя

Поэтому следует обращать внимание на технические параметры условий эксплуатации звонка при покупке.
Количество массивных бетонных и стальных преград должно быть минимальным, поскольку передаваемый сигнал от кнопки будет поглощаться и беспроводной звонок не сработает.
Расстояние от кнопки до основного блока должно находиться в пределах уверенной зоны передачи сигнала. Обычно оно составляет до 100 м, но нужно оставлять небольшой запас до 20%, чтобы в случае возникновения временных препятствий сигнал не был потерян.

Устройство беспроводного звонка

Установка проводного звонка

Установка проводного звонка — это более распространенный случай. Его стоит разобрать поподробнее. Перед началом работ желательно собрать под рукой необходимые инструменты. Так дальнейший монтаж займет меньше времени.

Инструменты и материалы для монтажа

Ниже приведен ориентировочный список инструментов. Каждый мастер пользуется тем, что ему удобно. Однако при установке звонка не обойтись без следующего:

Главный блок с динамиком

Динамик располагается в квартире. Для установки понадобятся дюбель-гвозди. Сначала делается разметка. Динамик без декоративной крышки прижимается к стене. В месте крепежных отверстий карандашом ставятся метки. В этих точках перфоратором бурятся отверстия под дюбель-гвозди.

Крепление кнопки

Кнопка крепится на саморезы. Необходимо использовать минимум 2 винта. В деревянную дверь саморезы без особых усилий получится закрутить отверткой. Если дверь железная, под винты потребуется просверлить отверстия. Закрутить винты в железную дверь можно и рукой, но гораздо проще с помощью шуруповерта.

С железной дверью придется позаботиться о надежной изоляции проводки. Это необходимо, чтобы исключить попадание фазного напряжения на металлические части двери.

Подключение проводов к кнопке

Сначала необходимо отключить напряжение. Торчащие из стены (двери) провода зачищаются до нужной длины. Если кнопка подключается под винтовые клеммы, то достаточно 5-7 мм оголенного провода.

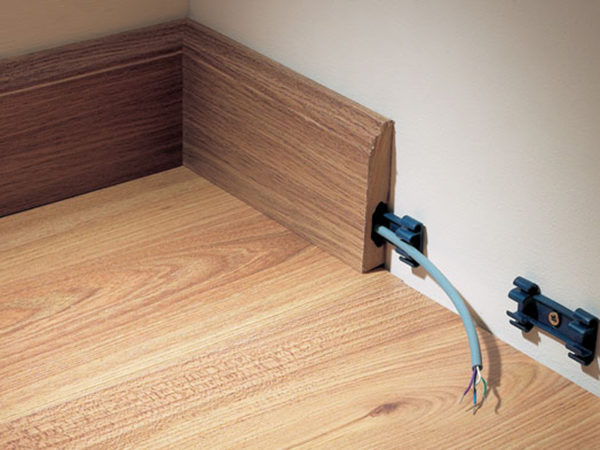

Маскировка проводки

Есть небольшая хитрость. Звонок и динамик следует устанавливать там, где из стены выходят провода. В результате корпусы этих устройств закроют невзрачный кабель. Для реализации подобного метода монтажа нужна мягкая тонкая проводка. Толстую проблематично согнуть и придать ей компактные размеры.

Чтобы скрыть кабель можно воспользоваться штрабой в стене. Этот способ пыльный и трудозатратный. Подойдет и кабельный канал. Однако его внешний вид не каждому по душе. И последний вариант — плинтус с каналом. Если таковой имеется в тамбуре.

Подключение к электропитанию

Подключение осуществляется со снятием напряжения. Большинство звонков работает от 220 В. Имеются модели, которые достаточно вставить в розетку. Для других необходимо тянуть отдельные провода. Независимо от способа подключения, звонок нужно питать через автоматический выключатель. Этот прибор защитит линию от коротких замыканий.

Отдельно отмечаются электрические звонки, питаемые через трансформатор. Он представляет собой компактный адаптер питания, вставляемый в розетку. От трансформатора идет пара тонких проводов с низким напряжением. Подобное подключение повышает безопасность звонка.

Проверка звонка

Когда монтажные работы выполнены, можно подать напряжение и провести испытания. После включения необходимо проконтролировать, не пошел ли из блока динамика дым. Такое возможно в случае бракованного устройства.

Последний этап — проверка кнопки. Нужно выйти в подъезд и нажать на кнопку звонка. В ответ из квартиры вы услышите мелодию.

Перед тем как подключить дверной звонок, необходимо выбрать его тип — проводной или беспроводной. Проводные модели не требуют периодической замены батареек. Их достаточно 1 раз подключить и пользоваться годами. Но для установки проводных звонков необходимо прокладывать новый кабель.

Беспроводные модели проще в установке. Однако менять элемент питания придется каждые несколько месяцев. Это дискомфортнее, чем кажется. Будут случаи, когда гости не смогут дозвониться в дверь. Но если главный критерий — простота монтажа, то лучше выбрать беспроводной вариант.

Источник

Типы проводных звонков

Такие конструкции наиболее распространены и известны. Среди них вначале появились электромеханические модели, которые стали устанавливать на домах знатных людей со второй половины XVIII века. Они продолжают работать с небольшими усовершенствованиями до наших дней. После начала промышленного освоения полупроводниковых элементов стали выпускаться дверные звонки на электронной схеме.

У них однотипный звон колокольчика заменен на более разнообразные и мелодичные звуки, которые можно регулировать по продолжительности, громкости и другим параметрам. Из декоративного пластмассового корпуса выходят два провода, которые подключают к цепи питания бытовой сети. С задней стороны корпуса расположены:

• крепежное отверстие;
• регулятор громкости;
• опломбированный винт крепления крышки;
• предупреждающие надписи.

На таких звонках раньше указывали не только параметры сети (≈220В, 50ГЦ), но и тип кнопки — 250 вольт, не ниже. Это диктуется правилами безопасности. Внутри корпуса размещен динамик и гетинаксовая плата с электронными компонентами.
