Пять простых советов: как подобрать расширительный бак для отопления и не спровоцировать аварию

Разновидности контуров и баков

В системе отопления циркулирует нагретый теплоноситель. Это может быть вода или гликолевая незамерзающая жидкость. Вне зависимости от вида теплоносителя, они обладают схожими качествами при нагревании. А именно увеличиваться в объёме. Это, в свою очередь, напрямую отражается на давлении, скачки которого приводят к сбою в работе обогревательных приборов. Повышение или понижение давления может привести к полной остановке циркуляции теплоносителя.

Чтобы давление оставалось всегда стабильным, устанавливаются мембранные расширительные баки для систем отопления и резервуары открытого типа. Принцип их работы, как и все гениальное, прост. Теплоноситель, нагреваясь, расширяется и вытесняет некоторый объём в резервуар бака. После остывания теплоносителя, его объём уменьшается, и вытесненная жидкость из бака возвращается в систему. При этом получается, что в трубах и радиаторах всегда циркулирует одинаковое количество теплоносителя, а в бак вода то прибывает, то убывает.

Так же, как и системы отопления, баки отличаются по своей конструкции. Они бывают:

  • открытыми;
  • герметичными (мембранными).

Соответственно и применяются они в разных контурах. Открытий бак монтируется в системе с естественной циркуляцией. Она происходит вследствие наличия статического избыточного давления. Статическое давление возникает благодаря силе тяжести. Оно создаётся под собственным весом теплоносителя. Для того чтобы в таких системах осуществлялась циркуляция, все элементы конструкции монтируются под уклоном. А бак открытого типа, в свою очередь, устанавливается в самой высокой точке.

Его конструкция очень проста, это металлический резервуар с открытым верхом. Грубо говоря, как ведро. Так как такие баки в большинстве случаев изготавливаются мастерами самостоятельно, они могут быть произвольной формы. К баку подсоединяются патрубки, через которые жидкость попадает в емкость или удаляется из нее при необходимости.

Крепление к стене

Установка мембранного расширительного бака для отопления осуществляется только в тандеме с системами закрытого типа. Циркуляция в таких контурах осуществляется благодаря динамическому давлению. Оно возникает благодаря работе насосов, которые нагнетают скорость потока, пропуская его через себя. Насосы работают от электросети. Герметичные баки – это сосуд, разделенный на две камеры. В одной из них циркулирует жидкость, а во второй находится воздух.

Отсеки разделены между собой прокладкой из резины, которая также именуется как мембрана. В корпус бака со стороны воздушной камеры встроен ниппель для накачивания воздуха внутрь сосуда. Эта процедура выполняется для настройки работы бачка. Принцип его действия заключается в том, что жидкость из системы попадает в первую камеру бака. Эластичная мембрана при этом растягивается. После остывания воздух, находящийся под давление во второй камере, вытесняет теплоноситель обратно в систему.

Герметичный бак – это изделие, изготавливаемое в производственных условиях. Есть определенные стандарты, которыми руководствуются производителя. Согласно общепринятым нормам выпускают только два конструктивных варианта:

  • плоский расширительный бак для отопления;
  • баллонный бак.

Оба одинаково справляются со своими функциональными обязанностями. Различие лишь в габаритах. Так, плоский расширительный бак для отопления занимает меньше места, да и выглядит более эстетично.

На практике случается, что эластичная мембрана каким-то образом повреждается. При этом герметичность между камерами бачка нарушается, что приводит к его общей неисправности. В этом случае варианта два:

  • можно заменить мембрану, если бак разборный. Для этого надо просто раскрутить его и изъять поврежденную прокладку, поставив на ее место новую;
  • поменять изделие в сборе, если конструкция неразборная.

Несмотря на то что неразборные мембранные расширительные баки для отопления лишены возможности частичной замены комплектующих, они все же очень востребованы. Так как самостоятельная замена мембраны, даже выполненная очень качественно, все равно будет уступать сборке в производственных условиях. В последнем случае резинка плотно прилегает к стенкам сосуда, все швы завальцованные, изделие выдерживает большую нагрузку.

Комплектация и принцип работы

Расширительный бак, помимо корпуса, включает в себя мембрану (баллон или диафрагму), верхняя часть которой заполнена инертным газом или воздухом. Нижний отсек герметичной емкости предназначен для теплоносителя.

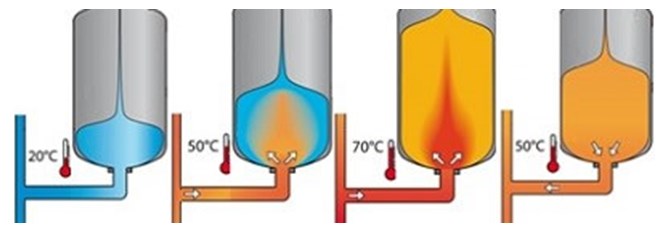

Вместе с увеличением температурных показателей вода расширяется, и избыточная масса теплоносителя попадает в мембранник. Объем камеры с воздухом уменьшается, и давление в этой части закрытой системы возрастает, компенсируя напор в магистрали. Когда температура теплоносителя снижается, наблюдается обратный процесс.

Мембрана в бачке плотно прижата к внутренней стенке, так как весь его объем наполнен газом.

Когда внутрь попадает вода, давление увеличивается. В момент запуска отопления существует риск повреждения диафрагмы от скачка давления, а затем манометр постепенно изменяет показания и целостность детали вне опасности.

Чтобы избежать повреждения мембраны, необходимо установить предохранительный клапан манометра, который реагирует на возросшее давление (для частных домов нормой является от3,5 до 4 бара).

Преимущества фланцевой модели

К преимуществам фланцевых приборов можно отнести следующие характеристики:

  • выдерживает большее давление внутри системы, нежели устройство с постоянной диафрагмой;
  • возможна замена мембраны при ее повреждении;
  • горизонтальный и вертикальный монтаж прибора.

Виды

Системы отопления выполняют с естественной и принудительной циркуляцией теплоносителя.

В традиционных конструкциях обогрева применяют расширительные баки открытого типа.

В тех случаях, когда теплоноситель побуждается к движению с помощью специальных циркуляционных насосов, чаще применяют расширительные устройства закрытого типа.

Открытого типа

Расширительный бак открытого типа представляет обычный металлический короб, соединенный с трубой от отопительной магистрали. Его размещают в максимально высоком доступном месте здания (дома).

В течение отопительного сезона регулярно инспектируют наличие воды в емкости. При необходимости производят доливку жидкости в раcширительный бак.

Некоторые специалисты устанавливают поплавковую систему управления уровнем в расширительном баке. При понижении уровня поплавок опускается, что приводит к открытию крана-питателя.

Вода самостоятельно доливается до нужного уровня. Автоматические системы монтируют только там, где есть водопровод, в котором поддерживается давление, превышающее гидростатическое значение Нст.

  1. Крайне простое устройство, легко изготовить своими руками.
  2. Может годами функционировать, не вызывая никаких нареканий от пользователей.
  1. Коррозия повреждает расширительный бачок в первую очередь.
  2. Нужно регулярно контролировать наличие жидкости и при необходимости доливать. Зачастую в частных домах при монтаже отопительной системы о емкости для расширения теплоносителя вспоминают в последнюю очередь. Размещаю ее около потолка, что создает неудобства при доливке. Вынуждены использовать плоские бутылки, чтобы долить воду.
  3. Необходимо проложить дополнительную трубу, которая будет обогревать только пространство около потолка.

Важно! Теплоноситель имеет тенденцию испаряться. Его периодически нужно доливать, чтобы внутри системы обогрева не образовывались воздушные пробки

Закрытый бачок

В таких баках имеются два объема, разделенные между собой подвижной мембраной. В нижнем пространстве находится теплоноситель, а в верхнем — обычный воздух.

Для создания предварительного давления в системе на воздушной части бачка предусмотрены клапан и штуцер. Подсоединив насос можно повысить давление внутри воздушной камеры.

С помощью манометра контролируется и устанавливается заданное давление в системе отопления Нст.

Монтаж подобного устройства производят в разных частях отопления, чаще традиционно устанавливают вблизи котла на подающей магистрали.

Некоторые пользователи монтируют дополнительные краны и манометры, чтобы знать значение давления в процессе работы.

Не нужно постоянно следить за уровнем теплоносителя в системе, заправив ее один раз, в течение нескольких лет можно не беспокоиться о наполненности

В теплоноситель добавляют незамерзающие жидкости (высококипящие спирты), которые не боятся понижения температуры ниже 0 °С, что важно для загородных домов, которые посещают только периодическими наездами. Нет коррозии металла, так как воздух внутрь не поступает. Минус условный

Нужно оборудовать закрытую систему отопления приборами контроля, а также предохранительным клапаном, который откроется в случае резкого повышения давления

Минус условный. Нужно оборудовать закрытую систему отопления приборами контроля, а также предохранительным клапаном, который откроется в случае резкого повышения давления.

Внимание! Резкое повышение давления в теплоносителе возможно только в том случае, если прекратится его циркуляция. Такое может быть при повреждении или отключении циркуляционного насоса. Есть еще один недостаток, о котором изготовители закрытых бачков говорить не хотят

Мембрана со временем теряет эластичность. При изменении давления внутри произойдет повреждение. Поэтому в продаже встречаются разборные бачки. В них несложно произвести замену мембраны через определенное время. Обычно такое обслуживание делают летом, проводя подготовку к новому отопительному сезону

Есть еще один недостаток, о котором изготовители закрытых бачков говорить не хотят. Мембрана со временем теряет эластичность. При изменении давления внутри произойдет повреждение. Поэтому в продаже встречаются разборные бачки. В них несложно произвести замену мембраны через определенное время. Обычно такое обслуживание делают летом, проводя подготовку к новому отопительному сезону.

Особенности и характеристики

Как можно заметить, расширительные бачки играют одну из важнейших ролей в отопительной системе. Они продлевают срок ее службы и позволяют избежать многих серьезных проблем.

Используются подобные предметы в следующих целях:

  • играют роль обогревательной системы, которая функционирует при помощи тепловых насосов и солнечных коллекторов;
  • выступают в качестве автономной отопительной системы;
  • представляют собой независимую систему, подключенную непосредственно к центральному отоплению, а также систему с замкнутым контуром.

При условии повышения температуры жидкости в отопительной системе всего на 15 градусов, из-за расширения объем теплового носителя становится больше на полпроцента. Расширительная емкость отвечает за компенсацию этого расширения. Переизбыток жидкости теплового носителя проникает в сам бак. Если же теплоноситель остывает, конструкция бачка выдавливает недостаточную жидкость обратно в общую систему.

При наличии незначительной утечки жидкости, дабы показатели давления в системе не упали слишком сильно, бачок отталкивает тепловой носитель для возмещения случившихся утрат.

В том случае, когда система не оснащена расширительным баком, расширение теплового носителя провоцирует рост давления. Кроме того, данные процессы непременно заканчиваются сильным износом комплектующих элементов всей системы, а также приводят к поломке и даже разрыву труб и кранов.

Что касается непосредственного объема бака расширения, то тут стоит учесть, что он напрямую зависит от конкретного типа теплового носителя. Как его можно рассчитать, мы рассмотрим ниже.

На сегодняшний день в магазинах встречаются агрегаты, размер которых составляет:

  • 5 литров;
  • 8 л;
  • 10 л;
  • 12 л;
  • 19 л;
  • 24 л;
  • 35 л;
  • 50 л;
  • 80 л;
  • 100 л.

Сегодня существует несколько вариантов таких устройств. Они подходят для различных отопительных систем и отличаются друг от друга по многим параметрам.

Особенности баков открытого и закрытого типа

Рассмотрим для начала все достоинства и особенности расширительных баков открытого типа. Если учесть конструкцию, все характеристики и прочие данные подобных баков, можно сделать вывод, что главнейшими преимуществами такого оборудования является следующее:

  • Достаточно стандартные формы
  • Сравнительно простая конструкция
  • Отсутствие большого количества элементов управления

Все вышеуказанные параметры обеспечивают расширительным бакам открытого типа доступную цену, а также высокую надежность и прочность. И именно поэтому большая часть покупателей останавливает свой выбор именно на подобном оборудовании.

Расширительные баки закрытого типа. Чем же они порадуют покупателя во время приобретения и принесут ли они дальнейшее удобство в использовании?

Подобные баки имеют достаточно высокую стоимость, в сравнении с предыдущим видом. Такое оборудование отличается более сложной конструкцией и небольшими габаритами. Но благодаря всему этому, следующие преимущества принадлежат именно такому виду расширительных баков:

  • Данные баки никогда не контактируют с воздухом. Это обеспечивает отсутствие испарений, и коррозийных процессов в дальнейшем использовании. Также, при использовании расширительных баков закрытого типа, не появится необходимость периодической дозаправки системы отопления;
  • Также, подобное оборудование можно устанавливать в любом месте отопительной системы. Будь-то чердак, либо помещение внутри дома. Благодаря размещению около отопительной системы, у пользователей не появится необходимость проводить длинную трубу к баку;
  • Такие баки обеспечат долгий срок службы вашего котла и радиаторов;

Возможно, некоторые пользователи предпочтут более низкую стоимость расширительных баков открытого типа, но учтя все преимущества и достоинства баков закрытого типа, нужно задуматься и выбрать подходящий вариант.

Что представляет собой расширительный бачок

Расширитель – это металлическая емкость, которая предназначена для регулировки давления внутри теплосети. Выделяют всего три разновидности, но применяют всего две.

Суть работы механизма заключается в том, что при существенном увеличении уровня нагрузки в обогревательном сооружении появляются излишки воды, которые упорно ищут выход.

Вода при подъеме температуры расширяется все больше, постепенно нарастает сила, с которой влага давит на стенки труб изнутри. Если не установлено расширительного оборудования, то трубы может прорвать в любом месте, что чревато получением ожогов от кипятка, порчей имущества, остыванием дома.

Чтобы подобного не произошло, нужно выбрать подходящую модель бачка и правильно установить, регулярно проверять исправность работы агрегата.

Какой вариант расширительной техники выбрать и как его установить можно посмотреть в следующем видео:

https://youtube.com/watch?v=4hyn0uzrf4Y

Какой тип отопительного бака следует выбирать

Чтобы правильно подобрать модель расширительного бака, следует исходить из типа установленной у вас отопительной системы, которая может быть:

  • открытой;
  • закрытой.

Открытый бак

Баки данного типа рассчитаны для установки в отопительные системы, в которых теплоносители перемещаются в трубах самотеком. Чтобы правильно установить такой расширительный бак, следует отыскать самую высокую точку трубопровода и именно там подключить его. Простая конструкция этого устройства обеспечивает компенсацию теплового расширения жидкого теплоносителя и отведение воздуха из полости системы.

Поскольку жидкость из бака способна испаряться, следует регулярно контролировать ее уровень, чтобы обеспечить своевременную подливку. Среди достоинств этого устройства следует отметить:

  • простоту конструкции, позволяющую выполнить монтаж собственными силами;
  • возможность создания полностью энергонезависимой отопительной системы.

Поскольку самотечные отопительные системы отличаются довольно низкой эффективностью, баки этого типа сейчас используются достаточно редко.

Закрытый бак

Данные устройства могут устанавливаться в составе отопительных систем любых типов. Поскольку емкость бака закрыта, вероятность контакта теплоносителя с атмосферой полностью исключена. Благодаря этому, снижается уровень коррозионной опасности для элементов, входящих в состав отопительной системы, в результате чего существенно увеличивается их долговечность.

Герметичные расширительные баки характеризуются следующими важными достоинствами:

  • отсутствие испарения рабочего теплоносителя, благодаря чему за уровнем жидкости можно не следить, а необходимость ее подливки в систему отпадает;
  • работа системы может происходить под давлением;
  • бак не нуждается в утеплении и предохранении от замерзания, поскольку его установка производится чаще всего в помещении котельной.

Отвод воздуха их бака производится с помощью специального ручного или автоматического клапана. При наличии ручного клапана бак должен иметь манометр, позволяющий проверять уровень давления в системе.

 Мембранный бак

Данный бак является современным усовершенствованным вариантом бака герметичного, о котором мы только что рассказали. Его функционирование происходит автоматически. Ключевую роль в этом устройстве играет внутренняя мембрана, изготавливаемая из эластичных полимерных водонепроницаемых материалов, устойчивых к повышенным температурам, характерным для всех систем отопления.

Мембраной внутренняя полость бака разделяется на две камеры – воздушную и водяную. Благодаря ей, исключается вероятность контакта воздуха с металлом стенок системы отопления и, следовательно, обеспечивается защита системы от коррозии. Что же касается самого бака, то поверхность его внутренней полости имеет высокоэффективное антикоррозионное покрытие.

Чаще всего в современных системах отопления устанавливают именно мембранные баки. Как же они работают? Принцип их работы довольно прост:

  • когда теплоноситель расширяется, мембрана, прогибаясь, сжимает находящийся в баке воздух;
  • когда температура жидкости понижается, сжатый воздух через мембрану выталкивает ее назад в трубопровод.

Использование этого принципа действия позволило почти вчетверо уменьшить габариты бака. Кроме того, мембранный бак самостоятельно поддерживает стабильность давления в системе, что благотворно отражается на долговечности оборудования, входящего в состав системы отопления.

На мембранные баки возлагается также и функция защиты. При чрезмерном повышении давления они автоматически останавливают работу циркуляционного насоса, а затем запускает его, когда давление в системе нормализуется.

Типы баков

  • открытые;
  • закрытые.

Открытый

Устанавливается в системах с естественной циркуляцией теплоносителя. Он монтируется в самой верхней точке и представляет собой открытую или полуоткрытую ёмкость круглой или прямоугольной формы.

На определённом уровне в него вставляется трубка для слива излишков теплоносителя. Открытый резервуар обязательно утепляют, чтобы теплоноситель не остывал.

Фото 1. Расширительный бак открытого типа, подходит для отопительных систем с естественной циркуляцией.

Достоинства:

  • простота и неприхотливость обслуживания;
  • отсутствие дополнительных элементов;
  • простота управления.

Недостатки:

  • открытость и контакт с атмосферой, вследствие чего возможна коррозия самого устройства;
  • из-за открытости наблюдается большое испарение теплоносителя, что приводит к необходимости постоянного контроля за уровнем жидкости;
  • установка в верхней точке основного стояка доставляет неудобства при добавлении жидкости в систему.

Закрытый

Резервуар закрытого типа устанавливается в системах отопления с принудительной циркуляцией теплоносителя. Он представляет собой герметичную ёмкость с установленным краном Маевского для стравливания лишнего воздуха. Для контроля за давлением внутри бака его снабжают барометром. Такой резервуар устанавливается в любом месте помещения.

Фото 2. Расширительный бачок закрытого типа обычно монтируется в отопительных системах с принудительной циркуляцией.

Достоинства:

  • полная герметичность системы;
  • отсутствие контакта с воздухом, что исключает коррозию труб и радиаторов;
  • простота монтажа;
  • экономичность.

Недостатки:

  • необходимость устанавливать дополнительное оборудование для контроля за давлением внутри ёмкости;
  • риск повреждения устройства вследствие скачков давления.

Мембранный

Резервуары мембранного типа — отдельный вид закрытых баков. Они представляют собой герметичную ёмкость с эластичной мембраной внутри.

Мембрана служит для регулировки давления жидкости в системе. Она разделяет резервуар на две части. Одна часть заполнена инертным газом, а другая предназначена для приёма излишков теплоносителя.

При попадании жидкости в одну часть, давление на мембрану усиливается, вследствие чего она сдвигается в ту сторону, где находится воздух. При остывании теплоносителя происходит обратный процесс. Давление со стороны жидкости уменьшается, а сжатый воздух выталкивает мембрану назад.

Мембранные ёмкости могут иметь сменную и несменную мембрану. Во втором случае при поломке придётся заменять расширительный бак полностью, поэтому большей популярностью пользуются ёмкости первого типа.

Достоинства:

  • отсутствие контакта с воздухом и, как следствие, предотвращение коррозии металла;
  • установка в любом удобном месте внутри помещения;
  • отсутствие необходимости теплоизоляции;
  • простота монтажа;
  • надёжность;
  • экономичность, т. к. теплоноситель не испаряется из труб и радиаторов и не охлаждается.

Недостатки:

  • невозможность изготовить своими руками без специальных материалов и инструментов;
  • периодическая проверка давления инертного газа;
  • при поломке конструкции в отдельных случаях придётся заменять резервуар полностью.

Справка! Мембранные баки устанавливаются в системах отопления закрытого типа, использующих насос. Такие системы зависят от наличия электроэнергии.

Виды (закрытого и открытого типа)

В зависимости от целевого назначения и конструктивного исполнения выделяют:

• Расширительные баки открытого типа, имеющие прямую связь с атмосферой и устанавливаемые преимущественно в системах отопления с естественной циркуляцией в верхней точке, после участка разгона теплоносителя. Чаще всего их изготавливают их листовой стали и оснащают люками для осмотра и двумя и более патрубками для ввода или отвода воды, соединения с приборами контроля или сброса. При всех плюсах (дешевизна, неограниченный объем, простота) установка открытого бака отрицательно сказывается на работе системы из-за испарения и необходимости периодического долива теплоносителя.

• Закрытые расширительные баки, в обязательном порядке устанавливаемые в системах с насосами. Данная группа представлена как обычными закрытыми емкостями большого объема (гидроаккумуляторами), так и устройствами с гибкими разделительными мембранами баллонного и тарельчатого типа, смещаемыми в сторону воздушной камеры при избыточном давлении в системе и возвращающимися в обратное положение при нормальных параметрах. Из-за ряда преимуществ баки с мембранами постепенно вытесняют остальные разновидности и устанавливаются во всех современных системах отопления и горячего водоснабжения.

В частности, закрытые расширительные баки с мембранами могут устанавливаться в любой точке системы отопления (предпочтение отдается обратным участкам с ламинарным движением, но это условие некритично, в выносе устройства в верхнюю точку после разгона нет необходимости), работать при избыточном давлении теплоносителя и реагировать на изменения его давления с высокой точностью.

В системы с такими баками не нужно доливать теплоноситель, что положительно сказывается на стабильности их работы и защищенности от коррозии. Закрытые мембранные баки не нуждаются в дополнительной изоляции и эксплуатируются при минимальных расходах.

Открытый бак своими руками

Открытый бачок

Другое дело расширительный бачок для отопления дома открытого типа. Раньше, когда в частных домах собирали только открытие системы, о покупке бака даже речи быть не могло. Как правило, расширительный бак в системе отопления, схема которого состоит из пяти основных элементов, делали прямо по месту монтажа. Не известно, можно ли было, вообще, его купить в то время. Сегодня проще, так как можно это сделать в специализированном магазине. Сейчас в преимущественном большинстве жилье обогревается герметичными системами, хотя есть еще много домов, где стоят открытие контуры. А как известно, бачки имеют свойство прогнивать и может возникнуть необходимость его замены.

Устройство расширительного бака системы отопления, который продается в магазине, может и не соответствовать требованиям вашего контура. Есть вариант, что он не поместится. Возможно, придётся изготовить его самостоятельно. Для этого вам понадобятся:

  • рулетка, карандаш;
  • болгарка;
  • сварочный аппарат и навыки работы с ним.

Помните о безопасности, одевайте перчатки и работайте со сваркой только в специальной маске. Имея все необходимое, можно сделать все за пару часов. Начнем с того, какой металл выбрать. Раз уж первый резервуар сгнил, значит, нужно сделать так, чтобы со вторым такого не произошло. Поэтому лучше использовать нержавеющую сталь. Толстую брать не надо, но и слишком тонкую тоже. Такой металл дороже обычного. В принципе, можно сделать и из того что есть.

Теперь поэтапно рассмотрим, как сделать бак своими руками:

действие первое.

Разметка листа металла. Уже на этом этапе вы должны знать размеры, так как от них зависит и объём резервуара. Система отопления без расширительного бака необходимого размера будет работать некорректно. Измерьте старый или сами посчитайте, главное, чтобы в нем было достаточного места для расширения воды;

Вырезание заготовок. Конструкция расширительного бака отопления состоит из пяти прямоугольников. Это если он без крышки. Если хотите сделать крышу, то вырежьте еще одну деталь и разделите ее в удобной пропорции. Одна часть будет приварена к корпусу, а вторая сможет открываться. Для этого ее на завесы нужно приварить ко второй, недвижимой, части;

действие третье.

Сваривание заготовок в одну конструкцию. В дне сделайте отверстие и приварите туда патрубок, через который теплоноситель из системы будет попадать внутрь. Патрубок надо соединить со всем контуром;

действие четвёртое.

Утепление расширительного бака. Не всегда, но достаточно часто, резервуар стоит на чердаке, так как там находится пиковая точка. Чердак – это неотапливаемое помещение, соответственно, зимой там холодно. Вода в баке может замерзнуть. Чтобы этого не случилось, обложите его базальтовой ватой, или еще какими-нибудь утеплителями, устойчивыми к высокой температуре.

Как вы смогли убедиться нет ничего сложного в том, чтобы сделать бак своими руками. Выше описана самая простая конструкция. При этом помимо патрубка, через который резервуар соединяется с системой отопления, в схеме расширительного бака для отопления могут быть дополнительно предусмотрены следующие отверстия:

  • через которое осуществляется подпитка системы;
  • через которое лишний теплоноситель сливается в канализацию.

Схема бака с подпиткой и сливом

Если вы решили сделать бак своими руками с патрубком для слива, то разместите его так, чтобы он был выше линии максимального заполнения резервуара. Вывод воды через слив называется аварийным выбросом и главная задача этого патрубка – это недопущение переливания теплоносителя через верх. Подпитку можно врезать в любом месте:

  • так, чтобы вода была выше уровня патрубка;
  • так, чтобы вода была ниже уровня патрубка.

Каждый из способов правильный, разница лишь в том, что поступающая вода из патрубка, который находится над уровнем воды, будет журчать. Это скорее хорошо, чем плохо. Так как подпитка осуществляется в том случае, если в контуре недостаточно теплоносителя. А почему его там не хватает:

  • испарение;
  • аварийный выброс;
  • разгерметизация.

Если вы слышите, что в расширительный резервуар поступает вода из водопровода, то уже понимаете, о возможности возникновения каких-то неполадок  в контуре.

В итоге на вопрос: «нужен ли расширительный бак в системе отопления?» — можно наверняка ответить, что нужен и обязательно. Также нужно отметить, что для каждого контура подходят разные резервуары, поэтому правильный подбор и правильная настройка расширительного бака в системе отопления крайне важны.

Способы расчета

Каждая установка подбирается в соответствии с величиной предполагаемой нагрузки, что потребует проведения предварительных вычислений. Зная, как рассчитать объем, владелец сможет правильно подобрать бачок.

Чтобы правильно подобрать расширитель, понадобится знать:

  • объем отопительного котла;
  • дополнительных приборов;
  • всех труб, входящих в данную систему обогрева.

Далее обозначим нужные показатели любыми буквами, например, А – это искомое значение, В – эффективность мембранного оборудования, С – постоянный показатель расширения воды теплоносителя, а АО – общий объем системы обогрева. Далее производим расчет по следующей формуле: А = (АО * С) / В.

Подбор размера

Итоговое значение редко бывает абсолютно точным, поэтому делают примерные вычисления, а полученное число будет ориентиром для выбора агрегата, который нужно брать с запасом к полученному числу, оставляя не менее 3% на увеличение объема во время нагрева.

Если была выбрана мембранная разновидность, рабочий потенциал мембраны может быть указан производителем, но можно сделать собственный расчет. Для этого берут наиболее разрешенный показатель давления внутри системы (АВ), данные о давлении начальной заправки расширителя (ВС) и рассчитывают искомое значение (Т). Используют следующую формулу: Т = (АВ – ВС) / (АВ + 1).

Если не делать расчетов и взять оборудование «наугад», можно столкнуться с некоторыми проблемами во время эксплуатации прибора. Основным назначением расширителя выступает откачка излишков жидкости при сильном повышении давления (влага расширяется, требует выведения лишнего из трубопровода). После того, как все стабилизируется, жидкость сжимается обратно, нужно ее вернуть в трубы, иначе ее станет недостаточно для поддержания температуры. Поэтому выявление перепадов внутреннего давления обогревательной системы обозначает скорую поломку.

Слишком маленький бак

Если объем установленного расширителя недостаточный, давление повысится слишком сильно, сработает автоматический клапан. Он сбросит излишнюю влагу, стабилизируя работу системы. Но дальше все нормализуется, а воды уже будет недостаточно для продолжения исправного обогрева. Будет нужна дополнительная заправка. Нехватка отопительной жидкости приведет к отключению котла, так как при низких показателях аппарат не может продолжать функционировать. Из-за этого в зимнее время возможно промерзание труб. Поломки будут повторяться снова и снова до тех пор, пока не будет установлен расширитель оптимального размера.

Излишне большой бачок

Также опасна установка слишком большого бака. При заборе части влаги из труб, расширитель должен поддерживать оптимально допустимое рабочее давление, которое при слишком больших габаритах попросту невозможно. Агрегат будет постоянно показывать максимально допустимую нагрузку без перехода той самой черты, когда должен сработать клапан. Значит, аппарат работает на максимальном уровне потенциала, что быстро приведет к поломке.

Принцип работы и область использования

Применяют компенсатор во всех сетях – герметичных, открытых.

Принцип работы простой:

  • при нагревании объем воды увеличен;
  • избыток объема повышает давление;
  • трубопровод контура рассчитан с определенной пропускной способностью, избыточное давление может вызвать гидроудар, разорвать магистраль;
  • бачок накапливает излишки воды, не допуская повышения давления;
  • после остывания жидкости объем снижен, давление падает;
  • компенсатор восстанавливает нормальный уровень давления, отдавая накопленный объем воды.

Так работают все баки, вне зависимости от их назначения и конструкции.

Емкость выполняет две функции:

  1. Гидроаккумулятора. Избыток горячей воды можно применять для раздачи ГВС без включения насоса за счет давления, запасенного в емкости.
  2. Компенсатора. При резких включениях/выключения воды демпфер снижает воздействие давления на узлы системы.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
