Указатель напряжения, разновидности, функции, инструкции по использованию

Индикаторная отвертка с функцией обнаружения скрытой проводки

Термин «прозвонка» в статье уже использовался. Это одна из функций, которую может иметь инструмент. Такие устройства светодиодные, для питания применяется батарейка. Именно потому, что для индикаторной отвертки с прозвонкой необходим аккумулятор, многие отдают предпочтение простым вариантам, которые, по сути, являются вечными.

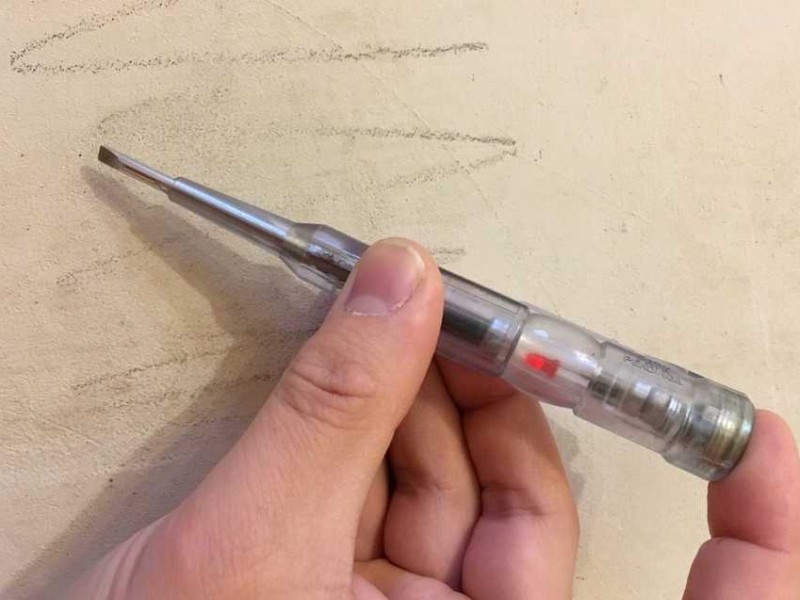

С помощью индикаторной отвертки можно найти скрытую проводку.

В основе прибора с прозвонкой могут лежать схемы:

• с полевым транзистором;
• с биполярным составным транзистором.

Коэффициент управления обоих видов элемента довольно высокий. Даже цепи с большим сопротивлением, заключенные между контактами отвертки, отпирают транзистор, и светодиод срабатывает – загорается. Подобное происходит и при попадании жала в электромагнитное поле.

Если оборванный провод подключен к фазе, то при проведении жала вдоль места его размещения и при удержании рукой верхней части отвертки лампочка будет светиться. После обрыва свечение исчезнет.

Обратите внимание! При пользовании индикатором напряжения как прозвонкой необходимо, чтобы параллельно фазе находился ноль, а конец проверяемого провода имел нагрузку.
Такое устройство как детектор, определит местонахождение скрытой проводки более точно. При ведении индикатора вдоль кабеля под штукатуркой светодиод тоже будет светиться

При этом обязательно следует обеспечить контакт с верхней точкой. Если отвертку сместить на 2-3 см относительно провода, она погаснет

При ведении индикатора вдоль кабеля под штукатуркой светодиод тоже будет светиться. При этом обязательно следует обеспечить контакт с верхней точкой. Если отвертку сместить на 2-3 см относительно провода, она погаснет.

Функция определения обрыва цепи, в том числе и под штукатуркой, присуща только индикаторным отверткам – мультиметром подобные операции выполнить нельзя.

Варианты отверток

Этот принцип лежит в основе функционирования всех индикаторных отверток. Но их количество и варианты технического исполнения на сегодняшний день очень велики:

1. Простейшие пробники – это отвертки с полым пластиковым корпусом и стандартным составом рабочих элементов, описанным ранее. Для индикации здесь чаще всего используют неоновые лампы, а нулевой фазой выступает сам человек, прикасающийся к контактной пластине. Функциональность и сфера применения отвертки несколько ограничены тем фактом, что они не срабатывают при напряжении в сети ниже 60 В. Проверить фазу, определить контактную жилу с её помощью возможно, а вот найти обрыв цепи – вряд ли.
2. Пробники со светодиодами. Эти приборы немного отличаются от предыдущих своей конструкцией и, соответственно, функционалом. Использование светодиода в качестве индикационного элемента позволяет проверять работоспособность цепей с напряжением меньше 60 В. Значит, с помощью такого устройства возможно определять обрывы и целостность проводов, предохранителей, проверять внутренние схемы электроборудования. В пробниках данного типа нередко используется автономный источник питания и биполярный транзистор, благодаря которым возникает возможность бесконтактной проверки.
3. Универсальные отвертки-индикаторы имеют самые широкие возможности: контактное и бесконтактное тестирование, «прозвон» сетей на короткое замыкание, определение обрывов цепи, световая и звуковая индикация. Кроме того, у них очень низкий порог реагирования, благодаря которому такие отвертки могут быть использованы в ремонте и настройке электронных устройств, цепей постоянного и переменного тока в бытовых устройствах, транспорте. Главный минус – наличие собственного источника питания. Если батарейка сядет, пробник станет абсолютно бесполезным.

Выбор того или иного устройства напрямую связан с совокупностью работ, которые планируется выполнять с его помощью. В самих же категориях разница между устройствах невелика – отвёртки просты в исполнении, поэтому бюджетные варианты мало уступают более дорогим в качестве. Чтобы понять, какая модель нужна для конкретных целей, можно посмотреть специальное видео с подробным объяснением.

https://youtube.com/watch?v=WF8-IsGHPwc

Нет необходимых приборов

В домашнем хозяйстве должен быть как минимум пробник напряжения, но если его нет не расстраивайтесь, существуют способы определить землю, ноль и фазу без приборов.

Все что от вас потребуется, это сделать контрольную лампу, примерно такую, как изображена на фото. Лампа должна работать от 220В и быть не слишком мощной (чтобы не слепить глаза).

Вариантов реализации данного устройства множество, главное – обеспечить надежную изоляцию в местах крепления проводов к лампе и щупов. Естественно, если потребуется протестировать провода в коробке на потолке, необходимо сделать щупы соответственной длины.

Для определения фазы достаточно один контакт такого пробника подключить к испытуемому проводу, а второй к заземлению. В качестве последнего могут выступать металлические трубы отопления или холодной воды. Место на трубе, к которому будете прикасаться щупом контрольной лампы, необходимо предварительно зачистить.

Провод, при прикосновении к которому лампа будет светиться, и будет фазой.

В интернете опубликовано много видео, как определить фазу, не пользуясь никаким специальным оборудованием. Например, при помощи сырой картошки или водопроводной воды. Мы хотим предупредить, что повторение таких сомнительных опытов может нанести существенный урон вашему здоровью.

Как определить ноль и фазу, причем сделать это с максимальной безопасностью, мы рассказали, поэтому нет необходимости в изобретении новых способов.

При ремонте электрических проводок, а также при установке розетки и выключателя часто приходится определять фазу и ноль. Для профессиональных электромонтёров – это простая задача. А как же справиться с этой задачей тем, кто плохо знаком с устройством электросетей? Статья поможет разобраться с этой задачей.

Для начала необходимо понять, из чего состоит бытовая электросеть. Она, как правило, состоит из трёхкомпонентного провода:

1. Фаза;
2. Ноль;
3. Заземление.

Простейшим случаем электрической цепи является однофазная цепь. В этой цепи есть всего два провода – фаза и ноль. По первому проводу электрический ток поступает к потребителю (потребителем тока является вся бытовая техника). Второй провод предназначен для возвращения электрического тока обратно. В рассматриваемой однофазной сети присутствует ещё одна проводка: её называют землёй или заземлением. Этот провод не проводит электрический ток, а выполняет функцию предохранителя, то есть в случае обрыва предотвращает удар электрическим током. С помощью этого провода избыток электричества уходит в землю, то есть заземляется. Фазой называется проводник, по которому к потребителю поступает электрический ток.

В отличие от остальных проводников, только фаза обладает напряжением 220 В

. Но для использования электричества одной только фазы недостаточно. Нулевым проводом называется проводник, протянутый от генератора электростанции к потребителю. Несмотря на то что он практически не проводит электрический ток, он является полноправным участником передачи тока по металлическим проводам. Заземлением называется проводник, подключённый к земле и предназначенный для изоляции фазы во время пробоя, в целях защиты человека от поражения током. Для определения фазы и нолясуществуют три варианта:

1. Определение фазы и ноля визуально, то есть без приборов;
2. Определение фазы и нуля с помощью индикаторной отвёртки ;
3. Определение фазы и ноля посредством мультиметра .

Не следует забывать, что при осуществлении электромонтажных работ, автоматы должны быть выключены. Кроме этого, необходимо убедиться, что инструменты имеют надёжно заземлённые рукоятки. Иначе, их использование несёт угрозу для здоровья человека.

Виды индикаторных отверток

Индикаторы напряжения, выполненные в виде обыкновенной отвертки, имеют общий принцип работы, но могут отличаться формой исполнения, функциональностью и устройством.

Бывают контактными и бесконтактными.

Индикатором в различных моделях может выступать как звуковой сигнал, так и небольшой светодиод, и даже цифровой экран.

Модель с неоновой лампой

Отвертка-тестер с неоновой лампой — это простейший пробник.

Недостатком этого инструмента контактного типа является достаточно высокий порог индикации напряжения – от 60В.

Используется для определения в цепи переменного тока фазы.

Не подходит для поиска обрывов провода.

Популярностью пользуется в быту индикаторная отвертка типа УНО – однополюсный указатель напряжения, диапазон работы которого ограничен верхней отметкой в 500В.

Используется при подключении электросчетчиков, предохранителей, выключателей и т.д.

Принцип работы отвертки с неоновой лампочкой заключается в ее свечении при контакте жала с токонесущим проводником.

Электричество проходит через резистор сопротивления и замыкается на человеке вторым контактом, расположенным на торце.

Проще говоря, лампа загорится, если прикоснуться жалом к фазовому проводу, а пальцем дотронуться до торцевого контакта, тем самым замкнув цепь.

С дисплеем

В простых индикаторных отвертках, оборудованных дисплеями, не используются элементы питания, а о наличии напряжения на фазе указывает появляющийся на LCD-экране значок.

Работает посредством считывания электростатического поля.

Как правило, эти инструменты имеют компактные размеры, а корпус изготовлен из пластика.

Универсальные

Внутри универсальных индикаторных отверток находится микросхема, которая расширят возможности инструмента.

На корпусе имеется ползунок – переключатель, посредством которого выбирается режим работы:

О наличии напряжения сигнализирует встроенная лампочка.

О наличии напряжения сигнализирует лампочка. Режим характерен низкой чувствительностью

• Бесконтактная проверка с высокой чувствительностью

О присутствии тока сигнализирует и световая индикация, и звуковой сигнал.

Этот режим позволят находить токонесущие провода даже под слоем штукатурки.

Такие отвертки индикаторные многофункциональные очень удобны в использовании, а главное – результативны.

Следует помнить, что присутствие в устройстве дополнительных элементов увеличивает себестоимость инструмента.

Кроме того, для питания используются батарейки, которые приходится часто менять.

Со светодиодом

Принцип работы индикатора со светодиодом не отличается от вариантов с неоновыми лампами.

Но этот инструмент хорош тем, что он прекрасно работает с электросетями с напряжением менее 60В.

Устройство светодиодной индикаторной отвертки включает автономный источник питания и биполярный транзистор, что делает этот инструмент многофункциональным при всей его простоте.

Позволяет определить присутствие фазы и контактным, и бесконтактным методом, проверить целостность проводов и предохранителей.

Электронные индикаторные инструменты

Современный вариант указателя напряжения – электронная отвертка с дисплеем, звуковым и световым индикатором.

По сути это полноценный многофункциональный индикатор напряжения, “младший брат” мультиметра.

Присутствие в цепи электрического тока показывает световой индикатор фазы и звуковой зуммер.

На жидкокристаллическом экране выводится величина напряжения.

Этот прибор способен работать с сетями постоянного и переменного тока, что позволяет его использовать для проверки сетей транспортных средств, питающихся от аккумуляторов.

Как правило, этот вариант не распространен среди профессиональных электриков из-за высокой стоимости.

На батарейках

За счет использования автономного источника питания, индикаторы на батарейках позволяют определять наличие тока на фазе бесконтактным методом, проверять на целостность электропроводку, находить скрытые под штукатуркой провода.

Без батареек

Индикаторные отвертки без автономного источника питания имеют ограниченный функционал.

Они позволяют определить наличие или отсутствие фазы на проводнике контактным методом.

При этом необходимо замыкать цепь пальцем, дотрагиваясь до контакта с торцевой стороны инструмента.

Это важно, так как тело человека обладает природным сопротивлением, и выступает в роли части цепи. На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно

На торцевом контакте сила тока минимальна, так что бояться дотрагиваться до него не нужно.

Принцип работы простейшей, пассивной индикаторной отвертки

Чтобы убедиться в наличии или отсутствии напряжения в электрической сети надо наблюдать за лампочкой индикаторной отвертки, а её жалом прикасаться к токоведущим контактам розетки. При этом одним из пальцев руки надо касаться контактной пластины.

Чтобы лампочка засветилась, к одному из ее контактов должна быть подведена фраза, а к другому нуль. Если на контакте розетки есть фазное напряжение, то оно через резистор попадает на разъем лампочки. Тело человека исполняет роль нулевого провода, так как оно обладает достаточной электрической емкостью и сопротивлением. Когда на один конец лампы приходит фаза, а палец прикасается к контактной пластине, то цепь замыкается и лампа начинает светиться. Таким образом, прикасаясь жалом отвертки к контактам розетки можно находить фазу и нуль.

Минусом такого устройства являются наличие резистора, а слабым местом – индикаторная лампа. Первый не позволяет обнаружить наличие напряжения меньше чем 60 Вольт, а лампа может перегореть, если по каким-то причинам напряжение в сети будет больше номинального. Также вероятно пробивание фазы на землю – все включено, а розетки не работают (если заземление сделано правильно). Впрочем, такие случаи являются очень редким исключением из общего правила, и в основном индикаторная отвертка хорошо справляется со своей задачей.

Критерии выбора изделий

При выборе тестера учитывают такие его характеристики, как:

• Форма жала – жало устройства должно быть плоским и прочным. Это позволит не только измерять напряжение, но и откручивать различные винты на клеммниках, монтажных коробах для проводки;
• Материал – корпус тестера должен быть изготовлен из устойчивого к ударам пластика;
• Удобства использования – приспособление должно хорошо лежать в руке, иметь клипсу для крепления его на лацкане кармана;
• Функционал – наиболее удобны модели, имеющие такие дополнительные функции, как «прозвонка», определение величины измеряемого напряжения;
• Способ оповещения о наличии напряжения – с помощью звука из встроенного динамика или срабатывания небольшого светодиода, неоновой лампочки;
• Наличие дисплея – небольшой монохромный дисплей позволяет отображать значение напряжения;
• Стоимость – для бытовых нужд используют простые модели стоимостью до 100 рублей. Опытные электрики применяют более дорогостоящие и надежные тестеры стоимостью до 300-400 рублей.
• Производитель – наиболее популярны и надежны изделия производства таких брендов, как Yato, Wortex, Stanley, IEK, Fluke.

Также, выбирая тестер, необходимо учитывать отзывы о той или иной модели в интернете.

Модели и их способности

В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.

Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.

Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.

Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.

И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.

На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.

Умные отвертки электронного типа

Электронная индикаторная отвертка, благодаря своим техническим характеристикам и широкой функциональности, получила название мини-мультиметра. Однако такие устройства не относятся к категории измерительных, поэтому полученные результаты не следует считать абсолютно точными.

В зависимости от модификации, данные измерений могут отображаться на жидкокристаллическом дисплее или фиксироваться светодиодными лампочками на шкале напряжений. Нередко применяются различные комбинации светодиодов с несколькими цветами. Чаще всего используется зеленый и красный цвет. В некоторых моделях имеется звуковая сигнализация, оповещающая о том, что присутствует напряжение. Замеры производятся в диапазоне 12-220 вольт. Принцип действия в целом такой же, как и у обычных отверток.

Существует два режима работы индикаторов – контактный и бесконтактный. В первом случае прибор функционирует по обычной схеме, а во втором – может работать в режимах повышенной или пониженной чувствительности.

Типы индикаторов напряжения: однополюсные и двухполюсные устройства

Современная промышленность выпускает большое количество различных индикаторов. Определенной стандартной классификации их не существует. По особенностям технического устройства приборы можно разделить на однополюсные и двухполюсные, а также выделяют пассивные и активные изделия. В разделе речь пойдет о классификации по первому признаку.

Однополюсные индикаторы. К данному виду относятся простейшие устройства, схема конструкции которых описана выше: в основе – жало и неоновая лампа для индикации. Более совершенные однополюсные приборы имеют светодиодную лампу, питание от батареек, звуковой сигнал – дополнительно к свечению лампы. По принципу работы такие индикаторы идентичны простейшим устройствам, но появляется возможность прозвонки проводов.

Наиболее продвинутые однополюсные модели имеют сложное устройство, хотя принцип работы сохраняется. Дополнительно к уже перечисленным функциям у них добавляется способность определения обрыва скрытых проводов, находящихся под слоем штукатурки.

Двухполюсный вид индикаторных отверток отличается тем, что имеет не один, а два корпуса. Каждый выполнен из диэлектрического материала, имеет подсветку – неоновую или светодиодную лампу. Некоторые устройства оснащены звуковым сигналом. Два корпуса соединяются проводом, длина которого обычно не превышает 1 м, оба имеют жало. Такие приборы считаются профессиональными, применяются для проверки присутствия тока между двумя контактами. Среди двухполюсных есть модели, которые определяют не только наличие напряжения, но и его величину.

Двухполюсный вид индикаторных отверток характеризуется наличием двух корпусов

Пассивные индикаторы напряжения и тока: особенности функционирования

Вторым признаком классификации индикаторов является их деление на активные и пассивные устройства. В основу положены функциональные особенности инструментов. К пассивным следует отнести приборы, отличающиеся такими характеристиками:

1. Несложные. Однополюсные, состоят из одного корпуса с размещенными в нем элементами.
2. Ограниченный функционал. Единственное, что показывает индикаторная отвертка такого типа, – есть ли напряжение в определенной точке электроцепи.
3. Непрофессиональный инструмент. Чаще применяется в быту, для электриков неприемлем в силу отсутствия возможностей обеспечить необходимое обследование состояния электропроводящих кабелей.

Преимущество данных индикаторов состоит в том, что при определении наличия напряжения не нужен ноль, его роль выполняет человек, в руках у которого оказывается отвертка-индикатор. Особенность ее устройства заключается еще и в том, что резистор, в силу значительной сопротивляемости, не определяет наличия напряжения ниже 50 вольт.

Понять, как найти фазу индикаторной отверткой подобного типа, труда не представляет. Жалом следует коснуться проводника, а рукой нажать на пластину на корпусе устройства. При наличии напряжения неоновая лампочка засветится.

Пассивные индикаторы напряжения и тока определяют только то, есть ли напряжение в определенной точке электроцепи

Характеристики активных отверток-индикаторов напряжения

Активные индикаторы имеют более сложное устройство. Внутри корпуса находится схема, которая функционирует несколько иначе, чем у пассивных приборов. Такое устройство является более чувствительным. Светодиодный индикатор напряжения реагирует не только на наличие тока, но и на электромагнитное поле, которое обязательно образуется вокруг проводника.

Активные индикаторы имеют следующие технические характеристики:

1. Наличие собственного источника питания. Внутри корпуса имеется батарейка, которая приводит в активное состояние внутреннее устройство.
2. Светодиод вместо неоновой лампы.

Как пользоваться индикаторной отверткой со светодиодом? Если одной рукой взяться за жало, а второй коснуться пластины на корпусе, светодиодная лампа отреагирует – засветится. Эта функциональная возможность активно применяется при прозвонке проводов.

Активные индикаторы имеют собственный источник питания

Проверка разных устройств

Контактным методом

Для того чтобы узнать целостность внутренней цепи электролампы, необходимо:

1. Щуп индикатора приложить к входному контакту лампы.
2. На контактную пластину отвертки приложить палец руки.
3. Второй рукой взяться за цоколь лампы для того, чтобы между руками замкнуть цепь.
4. Если устройство загорается, то лампа рабочая.

Тестер позволяет с легкостью проверить обрыв внутренней цепи и рабочее состояние электрического ТЭНа на наличие к корпусу пробоя. В обоих случаях необходим универсальный или светодиодный прибор.

Проверка на пробой:

1. Для того чтобы выявить контакт прибора с корпусом токоведущих элементов, необходимо взять его в руку — она является источником электрического заряда.
2. Второй рукой надо взять тестер таким образом, чтобы один палец располагался на контактной пластине, и по очереди приложить щуп к клеммам ТЭНа.
3. Во время наличия пробоя цепь замкнется, и устройство загорится (покажет фазу) — ТЭН необходимо менять.

Поиск положения выключателя

Все выключатели в доме по умолчанию обязаны быть в таком положении, чтобы для включения необходимо было нажимать на верх клавиши, а для выключения — на нижнюю часть. Из-за чего во время установки появляется ситуация, когда клавишу необходимо после установки переворачивать по причине того, что она нижней частью замыкает цепь. При помощи отвертки-тестера, заранее «прозвонив» схему, данной проблемы можно избежать.

Бесконтактным методом

После установки люстры с несколькими лампами появляется необходимость определения правильности соединения. При помощи универсального тестера это выполнить очень просто — необходимо переключить устройство в требуемый режим (H или L) и поднести к выключенной люстре.

Если после этого прозвучит звуковой сигнал, и загорится соответствующая лампочка, то около светильника находится электрическое поле, соответственно, провода подсоединены с общим фазным проводом неправильно. Если все выполнено с соблюдением правил требований безопасности, то индикатор будет срабатывать только во время включения света.

Определение участка обрыва

Во время питания электрических приборов с помощью удлинителя появляется ситуация, когда в сети обрыв очевиден, но точно не известно, в каком месте он расположен. Если розетка в рабочем состоянии, то нужно проверить кабель удлинителя и устройства на наличие обрыва. Для этого необходимо включить прибор в сеть и тестером провести по всей длине цепи в режиме L. На участке, где прибор не реагирует на наличие электрического поля, произошел обрыв.

Если на всем протяжении не найдена неисправность, то необходимо заново провести процедуру, перевернув в выключателе вилку, чтобы ток пошел по другой жиле кабеля. Если и в этом случае не будет найден обрыв, то проблему необходимо искать непосредственно в инструменте.
