Как правильно пользоваться микрометром

Особенности и сравнение типов микрометров

Цифровой микрометр имеет сильные преимущества перед другими видами, что сделало его популярным на рынке. Но есть и недостатки, которые нужно иметь в виду при выборе. Перечислим основные преимущества.

• Он удобен и прост в использовании, позволяет делать точные замеры.
• Считывание показаний с дисплея без необходимости высчитывать деления по обычной шкале значительно ускоряет работу.
• Есть и дополнительные возможности. Некоторые приборы имеют цифровое меню настройки параметров измерения. Кроме того, они могут хранить в памяти множество значений и сравнивать их между собой. Эта функция даёт возможность произвести ряд замеров и сравнить показатели намного быстрее и удобнее. Аналогичной функцией обладает один из типов механических микрометров – рычажный, но это его основное предназначение, и для других целей он не подходит (в отличие от электронного). Вы можете рассматривать покупку этого инструмента, если ваша главная рабочая потребность состоит в серийных измерениях каких-то деталей и сравнении значений.

Перейдём к недостаткам.

Батарейки разряжаются со временем, их необходимо заменять.
Необходимо соблюдать осторожность во время работы, чтобы не повредить экран.
Датчик также может быть выведен из строя случайным ударом.
Приборы, оснащённые электроникой, имеют меньший срок эксплуатации, чем механические, а стоят дороже.

Устройство цифрового микрометра

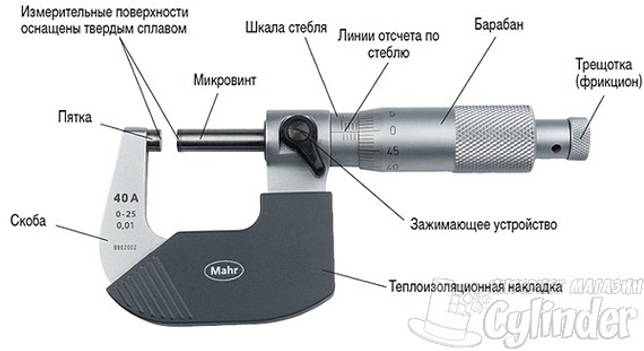

фото:устройство электронного микрометра

В качестве основных деталей, входящих в состав измерительного устройства, стоит отметить:

• Скоба, которая задает предел измерений, и на которой иногда встречается теплоизоляционная накладка;
• Пятка, выполненная из твердосплавного материала;
• Микровинт из твердосплавного материала;
• Зажимающее устройство, фиксирующее показания в одном положении;
• Барабан;
• Трещотка;
• Стебель;
• Электронное устройство, считывающее показания;
• Цифровое табло, в некоторых случаях с матовым покрытием для уменьшения бликов.

Принцип работы микрометра

Измерения проводятся путем определения отдаления микровинта от пятки. В нулевом положении они полностью сомкнуты. Но с каждым поворотом барабана микровинт отдаляется от нее. Перемещение винта прямопропорционально вращению барабана и равняется 0,5 мм на один полный поворот. При помещении в измерительную область заготовки, эти две детали плотно упираются в нее, для чего нужно приложить усилия. Полученное значение и будет размером детали. Микропроцессор микрометра определяет все передвижения микровинта и передает их на табло, так что пользователю ничего не нужно рассчитывать самостоятельно.

Как пользоваться микрометром

Измерение диаметра микрометром, а также определение линейных размеров проводится по определенным правилам. В первую очередь, устройство следует протереть сухой тряпкой, в особенности, измерительные поверхности. Далее следует сделать быструю поверку при помощи эталона. Как правило, он имеет известный размер и достаточно только узнать соответствие. С учетом того, что речь идет об электронном устройстве, это занимает совсем мало времени. Это же помогает проверить работоспособности устройства и ход винта.

После окончания подготовительных операций можно приступать к измерениям. Какой бы у микрометра диапазон измерений не был, в начальном положении его следует поставить на ноль. Затем следует отвести микровинт на такое положение, чтобы заготовка смогла пролезть в измерительную область. Затем следует сдвинуть поверхности и прижать их к заготовке с силой в несколько Ньютон. В таком случае измерительный инструмент выдаст максимально точные размеры. После использования его следует выключить и снова протереть тряпкой.

Производители

• Standard GAGE (Китай-Швейцария);
• Tesa (Швейцария);
• Микротех (Украина);
• ПК ГТО (Россия);
• Mitutoyo (Япония);
• Came To (Южная Корея);
• S-Line;
• JTC (Тайвань).
• Force (Тайвань).

Как пользоваться микрометром

Использовать микрометр достаточно просто. При этом, если человек умеет обращаться с классическим аналоговым прибором, он без труда освоит любой тип измерителя. Чтобы гарантированно получить точные результаты, необходимо перед началом работы настроить микрометр и произвести первичную калибровку.

Проверка нулевой позиции делается в обязательном порядке. Особенно, если микрометр часто используется, работает с различным характером заготовок, применяется в широком диапазоне температур. Перед любыми настройками требуется очистить поверхность пятки и подвижной губки. Это делается следующим образом.

1. Берется лист бумаги. Если прибор применялся для исследования металлических заготовок, его можно смочить растворителем.
2. Бумага зажимается между пяткой скобы и подвижной губкой, затем медленно вытаскивается.
3. При необходимости, если на поверхности контрольных элементов заметны загрязнения, операцию повторяют. Только после этого приступают к настройке.

Настройка на ноль

Настроить микрометр на ноль можно при помощи специального ключа, который поставляется в комплекте с прибором. В общем случае необходимо:

• до предела выдвинуть передвижную губку, до ее касания пятки скобы;
• вращать барабан до достижения номинального усилия прижатия (срабатывания трещотки);
• проверить, чтобы центральная линия шкалы стебля совпадала с нулевой отметкой на барабане.

Если этого не происходит, необходимо провести калибровку. Алгоритм, как отрегулировать микрометр, достаточно прост. В сжатом состоянии, когда трещотка прокручивается, нужно зафиксировать передвижную губку зажимом. Затем специальным ключом ослабляется крепление в барабане. После того, как трещотка освобождена, деталь со шкалой поворачивают до выставления на ноль. Затем крепление барабана снова закручивается.

Важно! Для приборов более сложного класса, например, призменных, калибровка выполняется по эталонному образцу. Это необходимо делать как для аналоговых, так и цифровых устройств.

Порядок измерений

Измерять микрометром нужно аккуратно, не прилагая чрезмерных усилий. Деталь зажимается между неподвижной пяткой скобы и передвижной губкой. Затем нужно крутить винт барабана до срабатывания трещотки. После этого передвижную губку рекомендуется зафиксировать зажимом, чтобы случайное смещение заготовки не вызвало повреждение резьбовых элементов внутри микрометра.

Определение показаний

Некоторые типы микрометров предлагают данные об измеренной величине в наглядном виде. Прежде всего, это цифровые решения. Но большинство устройств имеет тот же метод отображения результата, как и у классического аналогового, гладкого прибора.

Определить значение измеряемой величины можно так.

1. По шкале стебля измеряются целые значения — это количество рисок по нижней части шкалы.
2. Верхняя разметка показывает половинные значения. Если здесь видна риска, к величине целых прибавляется еще 0.5.
3. По круговой шкале барабана определяют сотые доли. Это значение в точке касания центральной риски шкалы стебля.

Таким образом, значение измеряемой величины складывается из трех частей: целые по нижней шкале стебля, половины единиц по верхней, количество сотых по барабану.

Виды микрометров

Поскольку измерения с высокой степенью точности, которую не обеспечивает штангенциркуль, необходимы для деталей разной формы и размеров, ассортимент микрометров тоже довольно велик.

В первую очередь изделия различают по степени точности измерений, что напрямую связано с их конструкцией:

• самым простым и надежным считается так называемый аналоговый или механический микрометр. Стандартная точность измерений – до сотых долей миллиметра;

• если в приборе к двум шкалам – на стебле и барабане – добавляется еще одна, стрелочная, такое устройство называют стрелочным или рычажным микрометром. Он считается более точным, чем обычный, и дает возможность вести измерения с допуском до тысячных долей миллиметра;

• цифровые (точнее, с цифровым экраном) приборы уже описаны выше. Он совмещает в себе конструктив винтового и рычажного устройства, дает точность измерений до 0,001 мм;

• наиболее точными и совершенными в современной промышленности считаются лазерные микрометры. Однако принцип их работы совсем другой – величина размера определяется по отклонению лазерного луча. Благодаря этому возможно измерение с точностью до 0,0001 мм.

По конструктиву приборов и возможности совершения ими разных замеров классификация идет иначе:

• гладкий (обычный винтовой, он же аналоговый и механический) микрометр позволяет измерять внешний размер детали – ширину, длину, толщину, диаметр;

• для замера толщины стенки детали применяется немного другая конструкция, ее называют трубной. Особенность – выступ на пятке, обращенный к шпинделю;

• для определения размера зуба шестерни и расстояний между ними используется зубомерная разновидность. Ее особенность – насадки конической формы на пятку и шпиндель, обеспечивающие плотное прилегание измерителя к поверхности зуба;

• листовые микрометры предназначены для замера толщины листов, поэтому скоба у них уменьшена по сравнению с другими моделями, зато имеется дополнительная круговая шкала для большей точности измерений;

• так называемые проволочные микрометры, как понятно из названия, предназначены для определения сечения проволоки и иных деталей очень малого размера. Соответственно скобы у этих устройств нет вовсе, но обеспечена повышенная точность замеров;

• очень специфическое назначение у прибора с призматической формой насадок на скобе. Он позволяет очень точно определять правильность формы и размеров многолезвийного инструмента;

• канавочный микрометр (или микрометр-глубиномер) рассчитан на определение глубины отверстия (канавки, паза, углубления) в детали. Принцип его работы схож со штангенциркулем или обычным глубиномером, но точность заметно выше, чем у этих приборов. В комплекте поставки обычно имеются дополнительные щупы различной длины для расширения диапазона измерений;

• резьбовой микрометр служит для точного определения диаметра метрической резьбы и имеет характерные заостренные концы пятки и шпинделя. Это позволяет концам устройства касаться впадин резьбы. Снабжается дополнительными наконечниками для разного шага измеряемой резьбы;

• очень необычен двойной прибор (для регулировки клапанов) – он рассчитан на отслеживание постепенных изменений диаметра (сечения) детали в процессе изготовления. Например, удобно замерять им диаметр поршней до или после снятия части материала;

• измерить внутренний диаметр тонкой трубы (отверстия) позволяет нутромер-микрометр. Для определения диаметра из его основной части выдвигаются небольшие детали до касания к стенкам детали.

Солидную часть функций разных видов микрометров совмещает в себе универсальное устройство с набором насадок на шпиндель и пятку.

Основной его минус – возможность измерения только внешних размеров.

Типы и назначения микрометрических инструментов

Для измерения расстояния требуется правильный тип инструмента и исправный микрометрический винт. С целью замера толщины предмета применяется внешний вид. Эти распространенные инструменты также известны как микрометрические суппорты. Снаружи инструмент измеряет провода, сферы и блоки. Внутренние микрометры делают противоположное измерение, расстояние внутри предмета, например, диаметр отверстия. Микрометры трубки измеряют толщину трубки, а микрометры глубины измеряют глубину прорези или шага.

Выгодные цены на микрометры

Каждый тип оснащен специализированным оборудованием для конкретных задач. Поскольку захватывают измеряемый объект то наковальня и наконечник шпинделя являются деталями которые настраиваются для уникальных применений. Некоторые микрометры имеют несколько наковален для более точного замера. Наковальня может быть сформирована в виде диска, v-образной формы или образовать часть винтовой резьбы. Некоторые микрометры поставляются со сменными наковальнями, что позволяет проводить различные виды измерений. Рассмотрим наиболее известные и распространенные микрометрические инструменты их типы и назначения.

Наружный

Распространенным и постоянно применяемым видом, является наружный вид.

Его действие применяется с целью замера внешнего диаметра объекта.

Применяется для измерения внешнего диаметра объекта

Внутренний

Внутренний вид применяется в целях замера внутреннего диаметра отверстия или трубки.

Два вида внутреннего микрометра:

• Суппорт
• Трубчатый

Применяется для измерения внутреннего диаметра отверстия или трубки

Вариант штангенциркуля

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле.
Челюсти вставляются в измеряемое пространство и регулируются поворотом наперстка или храповика.

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле

Трубчатые и стержневые

Трубчатые микрометры и стержневые помещаются в измеряемое пространство и расширяются до тех пор, пока измерительная поверхность не коснутся края измеряемого пространства.

Помещаются в измеряемое пространство

Стержневой инструмент поставляется с набором измерительных стержней, которые прикрепляются к микрометру, там самым расширяют измерительные возможности прибора.

Некоторые стержневые микрометры имеют рукоятку, которая соединяется с инструментом и помогает пользователю измерять в труднодоступных местах.

Глубинный

Глубинные применяются, с целью замера глубины отверстий, пазов и ступеней.

Они поставляются с различными сменными стержнями разной длины, так что их можно использовать для измерения диапазона глубин.

Применяются для измерения глубины отверстий, пазов и ступеней

Принцип работы

Прежде чем покупать инструмент, нужно знать, как он работает и в чём состоят функциональные отличия разных модификаций. Микрометр представляет собой конструкцию из следующих принципиально важных узлов.

• Скоба. Изготавливается из сплава повышенной твердости. Её размер определяет максимальный зазор, который можно измерить с помощью данного инструмента.
• Пятка. Точка отсчета, прижимается непосредственно к поверхности измеряемого предмета.
• Микрометрический винт. Его расстояние от пятки и является искомой длиной.
• Барабан. При его повороте микрометрический винт движется в сторону пятки (или от неё).
• Фрикцион или трещотка. При зажиме предмета измерения позволяет контролировать давление на микрометрический винт.

У цифровых приборов значения длины отображаются на циферблате, поэтому они наиболее удобны в использовании. Искомое расстояние определяется датчиком. Питание на него, как и на табло, подаётся от аккумулятора (обычная батарейка). Не уступая механическим вариантам в точности, инструменты такого типа позволяют работать быстрее и намного легче производить калибровку (тарировать прибор). Для калибровки (установки шкалы на ноль) достаточно нажать на соответствующую кнопку.

Как выбрать

Главное при выборе микрометра — определиться со своими задачами. Для домашнего использования и бытовых целей подойдет обычный механический микрометр с точностью до 50 мкм. Такой инструмент стоит недорого и справляется с любой бытовой задачей. Для дома лучше всего подойдет ручной микрометр, так как он компактный и лучше подходит для стандартных в быту задач.

Если же микрометр нужен для профессиональных целей — выполнения сложных строительно-отделочных, токарных, фрезеровочных и литейных работ, то стоит задуматься о покупке более дорогих микрометров. Подойдет ручной или настольный механический, в том числе стрелочный

Важно покупать микрометр высокой точности, так как от этого зависит качество выполненных работ. Часто бывает так, что сверла одинакового диаметра (на глаз) обладают разной степенью износа, из-за чего качество креплений при монтажных работах страдает

С помощью регулярного использования микрометра таких проблем можно избежать.

Самые точные и дорогие цифровые и стрелочные-механические микрометры нужны в лабораториях, ювелирном деле, в электронике и при создании точных моделей. В этих сферах деятельности нельзя обойтись микрометром с обычной степенью погрешности. Соответственно, нужно покупать самые точные из микрометров.

Конструкция прибора и как он работает

Микрометр МК относится к категории измерительных инструментов, предназначенных для проведения высокоточных замеров. Высокая точность измерений обеспечивается конструкцией рассматриваемого инструмента. К основным составляющим частям этого измерительного прибора относятся:

• Скоба или дужка, имеющая С-образную конструкцию
• Стебель — измерительная часть, на которой находится шкала
• Рабочая часть, состоящая из пятки и шпинделя

Если взять в руки микрометр впервые, то возникает вопрос, как ним надо правильно пользоваться. Ведь внешне прибор хотя и имеет простую конструкцию, но при попытке измерить что-либо, возникает много трудностей. Чтобы произвести правильные измерения микрометром, надо разобраться с его устройством и принципом работы детально.

Работа измерителя заключается в перемещении подвижного винта, который соединен с измерительной осью. Перемещение винта способствует его отклонению от нулевой отметки. Для выявления показаний размеров детали, на стебле прибора имеется шкала, цена деления которой составляет 0,5 мм, что зависит от точности микрометра.

Чтобы разобраться, как надо пользоваться микрометром, требуется научиться читать шкалу этого инструмента. Как и со шкалой штангенциркуля, для снятия замеров микрометром, требуется соответствующий подход. Для этого прибор оснащен двумя шкалами:

• Неподвижная или основная — расположена на стебле, и ее еще называют круговой. Неподвижная шкала имеет разметку, шаг деления которой составляет 1 мм между большими рисками и 0,5 мм между большой и малой
• Подвижная или крутящаяся (нониусная) — происходит исчисление доли миллиметра. Для уточнения размера детали, понадобится сложить полученные результаты на подвижной и неподвижной части

На торцевой части рассматриваемого инструмента находится трещотка, которая предназначена для того, чтобы исключить повреждение измеряемой детали. При соприкосновении подвижного шпинделя с измеряемой деталью, происходит прокручивание трещотки. Это прокручивание и есть сигналом о том, что можно производить измерения. Перед тем, как научиться измерять микрометрами, требуется разобраться с их видами. Знать виды микрометров надо, чтобы выбрать инструмент для соответствующих измерительных работ.

Как измерять микрометром: инструкция пользования типовыми, рычажными, электронными моделями

Все зависит от варианта фиксации показателей. В случае со стандартными аналоговыми инструментами необходимо сложить все полученные параметры со стебля и барабанов. Естественно, такие результаты максимально неточные, так как определяются «на глаз», а погрешности при этом могут быть значительными.

Гораздо меньше проблем с цифровыми и лазерными приборами, ведь они считывают габариты автоматически и на дисплее показывают конечные значения. Здесь уже не ошибешься и при отсутствии опыта. Хотя гораздо чаще они применяются именно профессионалами, занятыми в НИИ и лабораториях, так как стоят сравнительно дорого для бытовой покупки.

Виды по способу индикации

Есть сразу несколько вариантов того, как определить показания микрометра. Обычно это осуществляется визуально, но можно ориентироваться или на деления разметки, или на цифры на дисплее – в зависимости от исполнения прибора. Рассмотрим вопрос снятия значений подробнее.

Аналоговые

Также часто называются механическими, потому что при их эксплуатации искомые показатели рассчитываются вручную, на основании данных с основной и/или дополнительной шкалы.

У них есть 2 важных практических преимущества:

• Надежность конструкции – функциональные узлы выполнены из металла, а в процессе сборки хорошо подгоняются друг к другу; поэтому инструмент сложно повредить – он не сломается, если упадет с верстака или случайно ударится обо что-либо.
• Доступная цена – они давно выпускаются, не содержат в своем составе дорогостоящих элементов и потому обходятся дешево (особенно с учетом долгого срока их службы).

Но есть и минус – не самая высокая точность. Нужно не только знать, как правильно работать микрометром аналогового типа, но и обладать некоторым опытом обращения с ним, чтобы фиксировать доли мм. Поэтому новичкам мы бы рекомендовали следующие модели.

Лазерные

На данный момент считаются самыми совершенными. Считывают все показания автоматически (что максимально удобно и быстро) по следующей схеме:

• узконаправленный луч проходит по всем поверхностям заготовки;
• определяется разница отклонений;
• на основании этого на дисплей выводится результат в виде итоговых цифр.

Пользователь практически не участвует в процессе, что исключает ошибку человеческого фактора

Это удобно, но важно понимать, что сам принцип измерения размеров микрометром лазерного типа подразумевает тонкую настройку программы, поэтому оператор все-таки нужен

При этом стоит такие модели дороже всего и требуют специализированного ухода, что несколько ограничивает сферу их эксплуатации

Как правило, их применяют не в быту, а в лабораторных условиях, когда важно обеспечить прецизионную точность

Цифровые

Ключевая их особенность – наличие дисплея, на который выводятся результаты. А главное преимущество – в показаниях вплоть до сотых и тысячных долей мм. Недостаток в том, что их сравнительно легко вывести из строя, намеренно или случайно повредив уже упомянутый экран. В остальном же им присущи те же свойства, что и механическим, и даже порядок измерения микрометром остается стандартным.

Рычажные

Они же часовые или стрелочные. Это улучшенная версия аналоговых. Их усовершенствовали, добавив специальную шкалу с наглядным указателем. Последний обеспечивает большую точность фиксации необходимых параметров. Минус только в том, что хватит одного случайного, но ощутимого удара по корпусу или падения с верстака, чтобы ориентир сбился, и тогда прибор придется отдавать в ремонт.

Ну и цена таких моделей в 1,5-2 раза выше базовых механических, хотя все равно считается достаточно доступной для покупки в бытовых целях (особенно если предполагается частая эксплуатация инструмента).

Как выставить на ноль

Это необходимо, чтобы исключить погрешности и сделать итоговые результаты более точными. Последовательность действий следующая:

• очищаете лапки уже описанным выше способом – листом тонкой бумаги;
• после сводите эти ножки, причем до упора;
• зажимаете винт, качественно, чтобы фиксация была надежной;
• убеждаетесь, что насечки на шкале соответствуют нулевой отметке.

Вы знаете, как использовать микрометр дальше. Но если риска не будет лежать на 0, придется вооружиться настроечным ключом, который входит в стандартный комплект любого аналогового или рычажного инструмента. Для этого понадобится просто подкрутить стержень до нужного положения.

Если же данный агрегат по каким-либо причинам отсутствует, потребуется отцентрировать накатку, сначала сняв, а затем вернув на место трещотку. Лишь после этого можно будет переходить ко снятию показаний, иначе в зафиксированных результатах не будет практического смысла, ведь из-за погрешности они не отразят реальные параметры объекта, что чревато браком при производстве.

Рейтинг лучших моделей

Мы составили для вас рейтинг лучших микрометров. При составлении списка мы руководствовались отзывами покупателей, качеством исполнения и функционалом микрометров. У каждого, кто выбирает микрометр, есть свои задачи. Соответственно, мы рассматриваем инструмент разного класса и точности. Кроме того, мы выбирали микрометры таким образом, чтобы их цена соответствовала качеству.

FIT 19909

Лучший бюджетный микрометр. Ручной механический инструмент со скобой обычной формы. Обладает достаточной для бытовых целей точностью измерения. Подойдет для домашней мастерской. У микрометра есть зажим, который позволяет зафиксировать инструмент и его шкалу в одном положении. Эта модель отличается высокой надежностью и универсальностью, а также небольшой ценой. Среди бюджетных микрометров FIT является самым популярным. Единственный недостаток — не самая большая точность измерения, даже если учесть другие механические микрометры из более дорогих ценовых категорий.

Преимущества:

• недорогой;
• легкий и компактный;
• надежный;
• есть зажим.

Недостатки:

точность измерения (в пределах 100 мкм).

Тип	Механический гладкий
Точность измерения	0,1 мм
Особенности	Фиксирующий зажим
Цена	1000 рублей

ЗУБР «ЭКСПЕРТ»

Еще один недорогой микрометр, но на этот раз — цифровой. Этот микрометр уже обладает достаточной точностью для того, чтобы использовать его для точных работ, в том числе ювелирных. В отличие от ручных механических микрометров, этим микрометром легче пользоваться — при нормальном обслуживании для измерения достаточно правильно поместить предмет между концами винта, а на экране отобразится правильное значение. Тем не менее, здесь есть и традиционная механическая шкала, которая позволяет использовать микрометр, как и обычный. Выбирать цифровой микрометр лучше тем, кто часто пользуется этим инструментом — это экономит время работы.

Преимущества:

• удобная эксплуатация;
• высокая точность;
• скорость работы;
• есть зажим;
• механическая и цифровая шкала.

Недостатки:

• зависит от источника питания;
• стоит дороже обычных микрометров.

Тип	Гладкий цифровой
Точность измерения	0,001 мм
Особенности	Фиксирующий зажим, цифровой экран, механическая шкала
Цена	3500 рублей

МКЦ 25 GRIFF

Продвинутый цифровой микрометр, который предназначен для измерений с высокой точностью. Главная особенность этого микрометра заключается в том, что он оснащен специальным портом, который позволяет подключать его к компьютеру. Благодаря этому легко записывать и изучать результаты измерений и совершать вычислительные работы. Этот микрометр подходит для профессиональных задач и позволяет делать работу в постоянном потоке. Этот микрометр работает только в цифровом режиме, механической шкалы для определения измерений нет.

Преимущества:

• высокая точность;
• возможность подключения к ПК;
• прочный винт из твердого сплава.

Недостатки:

• зависит от источника питания;
• нет механической шкалы;
• большая цена.

Тип	Гладкий цифровой
Точность измерения	0,001 мм
Особенности	Фиксирующий зажим, подключение к компьютеру
Цена	5000 рублей

ASIMETO 152-01-0

Рычажный механический микрометр, который подойдет для совершения точных измерений вплоть до 0,001 мм. Благодаря подвижной пятке (один из концов винта) микрометр может с большим усилием зажимать деталь, что увеличивает точность прибора. Этот микрометр подойдет для использования на производстве для контроля деталей или при выполнении других сложных работ.

Преимущества:

• высокая точность измерений;
• рычажный механизм;

Недостатки:

• вес — 80 грамм;
• цена;
• маленький диапазон измерения.

Тип	Рычажный механический
Точность измерения	0,001 мм
Особенности	Фиксирующий зажим, рычажная пятка без трещотки
Цена	20000 рублей

Микрометр листовой МЛ-25

МЛ-25 предназначен для измерения толщины листов металла или других материалов: бумаги, пластика, стекла и т.д. U-образная форма позволяет легко и удобно измерять листы перечисленных материалов. В качестве измерителя используется неподвижная пятка и винтовая пара. В этом микрометре стоит механическая радиальная шкала, работающая с точностью до 0,01 мм.

Преимущества:

• удобно работать с листами;
• легкий и компактный;
• высокая точность измерения.

Недостатки:

• ограниченный диапазон задач;
• цена.

Тип	Механический листовой
Точность измерения	0,01 мм
Особенности	Радиальная шкала
Цена	7500 рублей

Как лучше выбрать микрометр

При выборе измерительного прибора необходимо учитывать собственные потребности и параметры микрометра. Есть несколько критериев, определяющих удобство эксплуатации.

Вид микрометра

Приборы могут быть предназначены для проведения внутренних и наружных измерений, для плотных и тонких, легко деформируемых заготовок. Прежде чем покупать устройство, нужно понять, в каких именно целях оно будет использовано.

Диапазон измерений

Разные инструменты могут осуществлять замеры в общем диапазоне от 0 до 100 мм. Какой прибор выбрать, зависит от размера заготовок.

Шаг измерений

Чем мельче шкала делений прибор, тем точнее будут полученные результаты. Ориентироваться нужно на размеры деталей и собственные потребности.

Совет! Максимально точные устройства необходимы обычно ювелирам, работающим с микроскопическими заготовками.

Погрешность

Значение погрешности указано в техническом паспорте прибора. Чем меньше показатель, тем ниже вероятность ошибки при проведении замеров.

Масса инструмента

Прибор не должен весить больше 2 кг, иначе пользоваться им будет неудобно. При покупке нужно оценивать также комфорт захвата устройства. Желательно, чтобы скоба была оснащена рельефной вставкой.

Конструкция микрометрического инструмента

Микрометрическая головка — это сердце микрометра, но его не видно из-за расположения внутри ствола прибора. Точность формы резьбы винта определяет точность микрометра. Винтовая резьба — это просто гребни, которые ощущаются при касании винта. Резьба — это спиральная структура, движущаяся вверх по винту и преобразующая крутящий момент в линейную силу.

Винт микрометра

Микрометрический винт впервые изобретен Уильямом Гаскойном в Англии 17 века. Это использовалось для измерения угловых расстояний между звездами в телескопах. Первая коммерческая версия, выпущена в 1867 году и до сих пор применяется в каждой области науки и техники.

Устройство микрометра

Измерительные грани

Измеряемые объекты размещаются между измерительными гранями; наковальня и шпиндель.

Наковальня и шпиндель

Наковальня — это неподвижная измерительная поверхность, на которой держатся детали, пока шпиндель не соприкоснется с предметом.

Резьбовой шпиндель — это движущейся измерительная поверхность механического микрометра.

Шкала микрометра

Шкала на гильзе

Шкала на гильзе является основным измерением на приборе.

Соединение линии наперстка и муфты, отображает результат замера.

Первая значимая цифра

Рукавная шкала, считывающая значение со шкалы микрометра. Первая значимая цифра измерения взята из этой шкалы. Эта часть замера является первым значением непосредственно слева от наперстка.

Наперсток

Шкала замера на наперстке

Вторичная шкала замера, наперсток, обеспечивает две оставшиеся значимые цифры измерения.

Эта часть замера является значением на шкале, которое выравнивается по линии индекса на шкале рукава.

Индексная линия

Индексная линия

Индексная линия, которая проходит вдоль гильзы, используется для указания значения, показанного на шкале наперстка.

Движение наперстка

Наперсток

Когда наперсток поворачивается, шпиндель вращается и изменяет расстояние между измерительными гранями.

Некоторые наперстки содержат фрикционный привод., что дает точно прочитать размер, при использовании неопытным пользователем.

Храповик

Храповик увеличивает скорость вращения шпинделя

Храповик увеличивает скорость вращения шпинделя, поэтому пространство между наковальней и шпинделем уменьшается быстрее, чем если бы использовался наперсток.

Использование трещотки сокращает время, необходимое для использования прибора.

Предотвращает натяжение

Храповик наружного инструмента имеет механизм скользящей муфты, который предотвращает чрезмерное натяжение и помогает пользователю прикладывать постоянную измерительную силу к шпинделю, помогая обеспечить надежные измерения.

Запирающее устройство

Запирающее устройство сохраняет замер

Запирающее устройство сохраняет замер и заготовку можно убрать, прежде чем прочитать размер.

Некоторые микрометры содержат стопорную гайку, в то время как другие могут иметь стопорный рычаг.

Скоба

U-образная рамка, поддерживает наковальню и гильзу

U-образная рамка должна быть жесткая и устойчивая. Она поддерживает наковальню и гильзу.

Микрометрическая скоба удерживается пользователем во время измерений.

В зависимости от типа доступного прибора, микрометрические инструменты могут измерять различные расстояния.

• Толщину проволоки
• толщину листа бумаги
• диаметр отверстия
• длину поверхности гвоздя
• глубину прорези

Стандартные микрометры будут измерять объекты длиной менее одного дюйма.

Для измерения требуется правильный тип инструмента

Микрометр – что это такое: немного об истории прибора

В основе работы прибора простой, но эффективный механизм – винтовая пара. Все измерения проводятся контактным методом. Деталь зажимается тисками, а вращаемый винт в гайке, ширина шага которого варьируется, в зависимости от типа прибора, перемещается по оси.

Важно! Длина рабочего винта обычно составляет не более 25 мм, а микрометры производят различных типоразмеров, соответствующих диапазону измеряемых длин.

Кстати, винтовая пара для точной установки размеров применялась еще в шестнадцатом веке. В те далекие времени она входила в устройство прицелов для пушек, а также геодезических инструментов. Патент на микрометр получил француз Пальмер в 1848 году. Но широкого применения он не получил

Только через 19 лет американские инженеры Луснан Шарпе и Джозеф Браун обратили внимание на устройство и организовали серийное производство микрометров

Описание и действие

Прибор на современном рынке представлен множеством типов и моделей, которые по принципу действия и правилам эксплуатации не имеют существенных различий. Исключением являются лишь электронные и лазерные приборы.

Название инструмента указывает размерную величину, в пределах которой прибор способен с достоверной точностью определить размер детали. Один микрон — очень мелкий параметр; на практике чаще пользуются точностью в 50 микрон — это величина, значение которой может повлиять на результат сборочных работ либо настройку детали.

Читать также: Изготовление лебедки своими руками

Приемы измерения микрометром — абсолютный и относительный. При первом варианте разъем прибора прилагается непосредственно к поверхности детали. Зажимы для крепления выставляются в соответствии с геометрией измеряемой детали. Показания в микронах снимаются согласно измерительным шкалам.

Относительный метод основан на данных, снятых при измерении предметов, которые находятся в непосредственной близости к искомому объекту обмера. В дальнейшем с их помощью косвенным математическим путем устанавливаются искомые параметры этого предмета.
