Настройка мультиметра dt 838

Популярные модели мультиметров

Условно все производимые устройства этого типа можно разделить на группы по:

1. применение – домашнее, «и при необходимости», относительно постоянное для ремонта и проверки электрооборудования и сетей, профессиональное;
2. виду – портативный и стационарный. Последние, как правило, профессиональные или полупрофессиональные;
3. объем задач – только самые простые измерения, расширенный функционал без специальных настроек, расширенные функции с возможностью настройки;
4. точность измерения – достаточна для домашних задач или профессионального использования;
5. цена. Стоимость устройств колеблется от сотен рублей до тысяч, в зависимости от возможностей, качества и популярности производителя.

Особенности конструкции

Англоязычные (и не только) производители используют такие стандартные аббревиатуры:

• ACV (alternating current voltage) – переменное напряжение, оно же напряжение переменного тока;
• DCV (direct current voltage) – постоянное напряжение (напряжение постоянного тока);
• DCA (direct current amperage) – постоянный ток (измерение силы);
• Ω – сопротивление электрической сети или устройства.

Также на управляющей панели надписи могут выглядеть как:

• V- (постоянное) и V~ (переменное) напряжение;
• A- (постоянный) и A~ (переменный) ток;
• Ω – сопротивление.

Гнезда для щупов обозначаются как:

• 10А – для измерения постоянного тока в пределах 10 А. Подключается плюсовый (красный) щуп;
• VΩmA или VΩ, V/Ω – для оценки сопротивления, напряжения, силы тока до 200 мА, прозвонки диодов и проводов. Подключается плюсовый щуп;
• COMMOM (COM) – общий, в него подключается минусовый (синий или черный) щуп.

Если модель допускает измерение тока свыше 10 А, может присутствовать четвертое гнездо для плюсового щупа с маркировкой 20 А max.

В «инструкции для чайников» почти всегда упоминаются цвета щупов: красный «плюсовый» и черный «минусовый».

В зависимости от исполнения прибор может быть ударопрочным, влаго -и или водонепроницамым, защищенным от пыли, комплектоваться дополнительными щупами для удобного использования в разных видах электропроводки и электрических устройств.

Цифровой мультиметр — легкий компактный прибор, который удобно держать в руке. Работает он от обычных батареек. В пластмассовом корпусе расположена электронная начинка и блок питания.

На корпусе расположены гнезда:

• СОМ — для общих измерений, подключается всегда черный щуп (нулевая клемма);
• отверстия для измерения тока до 10 или 20 А, для красного щупа (фазная клемма);
• для тока до 200 мА, отрицательный контакт для термопары;
• для измерения других параметров, плюсовой контакт для термопары.

В центре устройства — дисковый переключатель, с помощью которого устанавливается нужный режим. Обозначения измеряемых величин и их диапазон нанесены по кругу. Переключение производится поворотом указателя со стрелкой или другой меткой на конце. На корпусе некоторых моделей предусмотрены также дополнительные контакты для измерения температуры, характеристик конденсаторов, катушек или транзисторов.

В профессиональной среде популярны электронные тестеры с токоизмерительными клещами. Они предназначены для определения параметров тока без размыкания цепи. Проводник помещают между магнитопроводами. Электромагнитное поле вызывает колебания в датчиках, которые преобразуются мультиметром в искомые величины — силу тока, напряжение, частоту.

Наибольшими возможностями обладают приборы профессионального класса с собственным программным обеспечением. Это стационарные устройства с питанием от сети, которые подключаются к компьютерам.

Мультиметр DT-182 является цифровым прибором, имеющим уменьшенные размеры. Также это универсальный тестер для базовых домашних измерений. Предназначен, чтобы измерять постоянный и переменный ток с напряжением, сопротивлением, диодами, прозванивать диоды с высокой точностью. Подходит профессиональным электрикам и обычным пользователям. Осуществляется питание благодаря малогабаритной двенадцативольтной батарейке 23А.

Современная и распространенная модель DT-182

Обратите внимание! Бывает как переносной, так и стационарный. Имеет одно предназначение — смотреть, что происходит в электрической цепи, есть ли в ней напряжение с сопротивлением

Стоит указать, что в отличие от стрелочного прибора цифровой имеет гораздо более удобную конструкцию. Кроме того, работает он быстрее. Обновление происходит до двадцати раз в секунду.

Конструктивные особенности модели

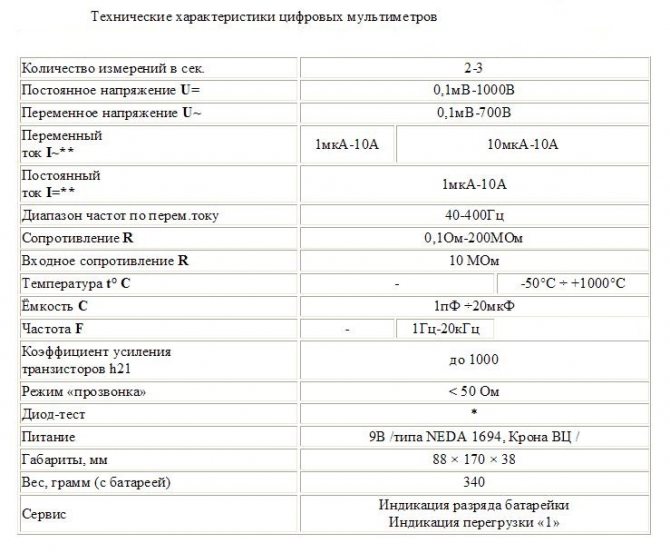

Технические приборные характеристики

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока

Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего

Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Тестирование АЦП

Прежде чем говорить о ремонте, необходимо провести проверку. Простым способом тестирования АЦП на пригодность к дальнейшей эксплуатации является прозвонка его выводов с использованием заведомо исправного мультиметра того же класса. Отметим, что для такой проверки не подходит случай, когда второй мультиметр неправильно показывает результаты измерений.

При подготовке к работе прибор переводится в режим «прозвонки» диодов, а измерительный конец провода в красной изоляции подсоединяется к выводу микросхемы «минус питания». Вслед за этим чёрным щупом последовательно касаются каждой из её сигнальных ножек.

Так как на входах схемы имеются защитные диоды, включённые в обратном направлении, после подачи прямого напряжения от стороннего мультиметра они должны открыться.

Факт их открытия фиксируется на дисплее в виде падения напряжения на переходе полупроводникового элемента. Аналогично проверяется схема при подключении щупа в чёрной изоляции к контакту 1 (+ питания АЦП) с последующим касанием всех остальных выводов. При этом показания на экране дисплея должны быть такими же, как в первом случае.

https://youtube.com/watch?v=sFvLYuZegS8

При смене полярности подключения второго измерительного прибора его индикатор всегда показывает обрыв, поскольку входное сопротивление рабочей микросхемы достаточно велико.

При этом неисправными будут считаться выводы, в обоих случаях показывающие конечное значение сопротивления. Если при любом из описанных вариантов подключения мультиметр показывает обрыв – это с большой вероятностью свидетельствует о внутреннем обрыве схемы.

Основные и дополнительные возможности мультиметров

Вопрос о том, как правильно пользоваться мультиметром, только кажется глупым. Современные модели с большим числом возможностей требуют как минимум тщательного изучения инструкции, а лучше – постоянной практики.

Итак, «продвинутые» могут измерять:

• силу переменного тока. Для больших значений используются подключаемые токовые клещи, они также могут быть встроенными;
• индуктивность;
• емкость;
• сопротивление цепи. При большом сопротивлении требуется внешний источник питания;
• температуру. Для этого используется внешний термический датчик, темопара;
• частоту.

Также с помощью мультиметров можно выполнять «прозвонку» — измерять электрическое сопротивление проводки, обычно при низких значения (менее 50 Ом). Термин возник из-за сопровождения измерений звуковым или световым сигналом.

Благодаря возможности генерации тестовых сигналов (гармонических или импульсных) возможно проводить тесты диодов (на проверку целостности, определение полярности), транзисторов.

В зависимости от модели могут осуществляться:

• защита входных контактов при случайной подаче внешнего напряжения в режиме измерения сопротивления;

• защита прибора от неправильного измеряемых параметров. Основана на плавких и автоматических выключателях. Они предохраняют устройство от выгорания, отключая его;

• автоматическое отключение питания;
• подсветка дисплея;
• индикация перегрузки и разряда источника питания (батарейки, аккумулятора);
• фиксация результатов измерения, их запись и хранение;
• автоматизация выбора пределов измерения.

Перед началом работы с прибором следует ознакомиться с набором функций. Разобраться, как пользоваться мультиметром неизвестной модели, в отсутствие инструкции по эксплуатации можно на основании внешнего вида и стандартных обозначений на устройстве. Также в этом поможет видео — как пользоваться мультиметром.

Варианты определения погрешности

Как откалибровать прибор – вопрос достаточно сложный, потому что единая методика, описывающая данные действия, не предусмотрена. Каждый пользователь подбирает удобный для себя метод, которых наиболее соответствует модели его мультиметра и является доступным.

Большинство мультиметров используется для измерения напряжения, прозвона электросетей, измерения сопротивления, ими проверяют транзисторы, конденсаторы, некоторые модели способны измерять температуру

Не столь важно, какой модели у вас прибор. Методика калибровки может быть единой для нескольких продуктов разных компаний

В основном мультиметры имеют стандартную схему. Полученные показания они превращают в напряжение, которое сравнивается с образцовым значением, называемым VREF. Благодаря этому и удается получить измеряемые величины.

Для того чтобы они были максимально точными, необходимо, чтобы образцовое напряжение было приближено к идеальному. Так как величину ему в большинстве случаев задает обычный резистивный делитель, точность данных может зависеть от того, насколько свежая у прибора батарея. Если она разряжена, мультиметр будет выдавать неверные данные.

Неточность образцового напряжения сделает неверными и все остальные величины, получаемые при помощи мультиметра. Методика калибровки требует точной установки именно этого исходного параметра.

Многие мультиметры имеют подстроечные элементы для калибровки. Это переменные резисторы с дополнительным выводами. Искать их несложно, они имеют специальные обозначения на плате.

Если прибор старого образца, и плата таких обозначений не имеет, найдите примерное их месторасположение, а затем сравните со схемой мультиметра.

Особенности прибора

Мультиметр DT-838 (или тестер, как его называют в народе) позволяет выполнить целый ряд измерений:

Определение переменного тока.

Измерение постоянного тока.

Определение силы тока.

Измерение сопротивления.

Определение температуры (нужен дополнительный датчик, который приобретается отдельно).

Проводить звуковую прозвонку проводов.

Прибор работает в широком диапазоне температур (от 0 до плюс 40 градусов). Мультиметр DT-838 отражает результаты измерений на жидкокристаллическом индикаторе. Причем прибор измеряет показатели не один, а несколько раз. Из 3-4 показаний прибор высчитывает среднее значение, которое и отражается на индикаторе.

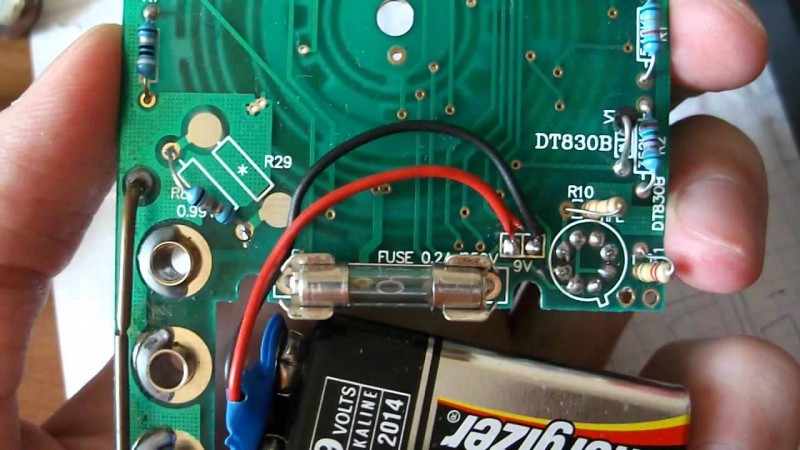

Работает мультимер от 9-вольтовой батарейки. Она входит в состав комплекта поставки (чаще всего уже установлена в прибор). При определении напряжения или силы тока прибор способен автоматически определить полярности. Их рекомендуется соблюдать. Если же полярности нарушены, то значение будет отражаться со знаком минус.

В состав комплекта, кроме батарейки, входят:

Тестер.

Термопара.

Щупы.

При измерении очень важно правильно подключить щупы. Для определения силы тока щупы подключаются последовательно с нагрузкой

Для определения других параметров щупы подключаются последовательно.

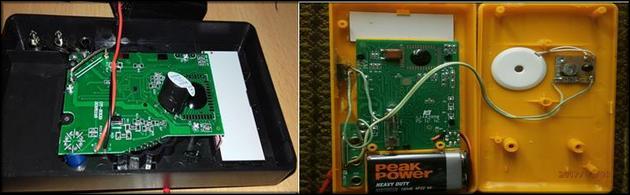

Зуммер (звуковой сигнал) для тестера DT-830B

Звуковая индикация в данной модели отсутствует. В иных модификациях прибора с ней зуммер возникает, когда цепь целая (действует для цепей с сопр. до 1 кОм). Безусловно, удобнее работать со звуком, особенно, когда сложно возвращать взгляд с исследуемого объекта на табло прибора, например, в ситуациях, когда доработанные длинные щупы фиксируются на значительно удаленных друг от друга концах провода, линии объекта. Но такие исследования бывают не так уж и часто.

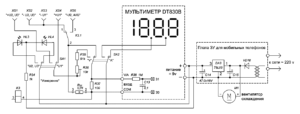

Надо сказать, что опцию зуммера можно сделать кустарно: схему можно доработать, впаяв маленький динамик-пищалку (компьютерной или от детской игрушки). В некоторых случаях потребуется дополнительная мини-электросхемка — в сети есть множество инструкций. Два примера результата такого совершенствования ниже:

Но есть и недостаток: плата имеет разнообразные вариации у разных производителей — не на всех ее устройство позволяет сделать такое усовершенствование.

Тип проводки и ее параметры

В домашних условиях чаще всего приходится иметь дело с переменным током, гораздо реже – с постоянным. Обычно постоянный ток замеряется в аккумуляторах и батареях, домовая проводка всегда работает на переменном. Даже если электросеть запитана от аккумуляторов (резервный источник питания, основной при отсутствии централизованного энергоснабжения), в ней обязательно присутствует «переходник» – устройство, преобразующее постоянный ток в переменный.

Разбираясь, как измерить ток мультиметром, надо четко уяснить: для работы с постоянным током используют сегмент DCA (A-) мультиметра, для замеров переменного – сектор ACA (A~). Обозначения связаны с аббревиатурами английских терминов: direct current amperage (DCA) и alternating current amperage (ACA) – это обозначение переменного тока на мультиметре.

Обычно мультиметры позволяют замерять микротоки – до 200 мА – и более сильные (до 10А). Приборы, допускающие замеры в более мощных электросетях, имеют дополнительное гнездо для штекера (щупа) с обозначением 20А. Обычно в моделях с четырьмя разъемами два предназначены для измерения силы тока в разном диапазоне, одно – для остальных измерений (напряжение, сопротивление).

Общий (универсальный) для всех видом замеров разъем COM (COMMON) предназначен для минусового (черного) щупа мультиметра.

Таким образом, чтобы замерить ток мультиметром, необходимо включить черный щуп в разъем COM, а красный – в гнездо для проверки микротоков или обычных токов. Для розеток и выключателей регулятор прибора выставляется в сектор переменного напряжения, для аккумуляторов и батарей – постоянного. При неизвестном заранее уровне выбирается самое большое из допустимых устройством значений.

Калибратор или образцовое напряжение

Для калибровки может быть применен специальный прибор типа АКИП-2201. Он выдает показания с высокой точностью, и на них можно ориентироваться для подгонки своего мультиметра.

Однако стоимость такого калибратора высока, поэтому им пользуются только специализированные компании, которые занимаются калибровкой приборов и вопросами метрологии.

Более доступный вариант для калибровки в домашних условиях – применить источник образцового напряжения. С его помощью можно провести калибровку популярных мультиметров Mastech и других марок.

В качестве источника можно использовать микросхему REF5050 на 5 В или специальный контрольный источник AD584, или любой другой с высокой точностью, который удастся найти. У нее заявленная точность 0,05%. Подключив мультиметр к схеме, подстроечными элементами добиваются правильные показания прибора.

Цены на популярные модели мультитестеров

Здесь речь пойдет о том случае, когда стоимость действительно соответствует качеству. Простейшие приборы сейчас из Китая привозят за 300-500 рублей. Работают они недолго. Корпус капризный. О подсветке дисплея производитель даже не думал. Конденсаторы, резисторы мерить не получится, сеть 220 Вольт тоже. Ценовая категория до 2500 рублей – минимум, что необходимо для любителя. Профессионалу придется потратить от 5 до 25 тыс. рублей. И здесь все решает потребность. Когда требуется широкий спектр функциональных возможностей, за это придется платить. Однако в быто точность 5% вполне приемлема. Поэтому тратить больше 2,5 тысяч смысла не имеет.

ПолезноБесполезно

Варианты определения погрешности

Как откалибровать прибор – вопрос достаточно сложный, потому что единая методика, описывающая данные действия, не предусмотрена. Каждый пользователь подбирает удобный для себя метод, которых наиболее соответствует модели его мультиметра и является доступным.

Большинство мультиметров используется для измерения напряжения, прозвона электросетей, измерения сопротивления, ими проверяют транзисторы, конденсаторы, некоторые модели способны измерять температуру

Не столь важно, какой модели у вас прибор. Методика калибровки может быть единой для нескольких продуктов разных компаний

В основном мультиметры имеют стандартную схему. Полученные показания они превращают в напряжение, которое сравнивается с образцовым значением, называемым VREF. Благодаря этому и удается получить измеряемые величины. Для того чтобы они были максимально точными, необходимо, чтобы образцовое напряжение было приближено к идеальному. Так как величину ему в большинстве случаев задает обычный резистивный делитель, точность данных может зависеть от того, насколько свежая у прибора батарея. Если она разряжена, мультиметр будет выдавать неверные данные.

Неточность образцового напряжения сделает неверными и все остальные величины, получаемые при помощи мультиметра. Методика калибровки требует точной установки именно этого исходного параметра.

Многие мультиметры имеют подстроечные элементы для калибровки. Это переменные резисторы с дополнительным выводами. Искать их несложно, они имеют специальные обозначения на плате. Если прибор старого образца, и плата таких обозначений не имеет, найдите примерное их месторасположение, а затем сравните со схемой мультиметра.

Заключение

Каждый мастер должен знать, как пользоваться мультиметром DT 832, поскольку он крайне необходим в быту. Большинство отзывов о модели положительные, благодаря многочисленным функциям и приемлемой цене. Чтобы прибор долго служил, следует тщательно выполнять инструкцию по его эксплуатации.

Модель мультиметра (или как в народе принято говорить «тестер») DT 838 является довольно отличным выбором для радиолюбителя, хотя, надо заметить, данный прибор все же не является профессиональным измерителем. Помимо стандартных функций, таких как измерение постоянного и переменного напряжения (вольтаж), силы тока (ампераж), сопротивления (ом), этот мультиметр способен измерять температуру и производить звуковую прозвонку проводов. Кстати, прозвонка является наиболее востребованной функцией. Работает тестер от 9 вольтовой батарейки типа «Крона» (обычно прилагается в комплекте и хватает на долго). В комплект данной модели входит: сам мультиметр; щупы; а также термопара; батарейка, как правило, уже установлена в прибор.

Начнем с особенности, а именно возможности измерения температуры. Для этого необходимо установить переключатель в режим измерения температуры и подключить термопару вместо обычных щупов (смотрите фото), а кончик подвести к предмету, температуру которого нужно измерить. Если термопару не подключать, то мультиметр будет показывать внутреннюю свою температуру (обычно соответствующую комнатной). Такая функция очень удобна, когда необходимо следить за нагревом (или перегревом) каких-то радиокомпонентов или микросхем.

Чтобы начать прозвонку соединений на предмет короткого замыкания (сокращенно КЗ) или, например, на целостность проводки, то нужно установить переключатель в соответствующее положение и начать проверку, прикасаясь одним щупом к одному концу, другим щупом к другому. В случае замыкания раздастся пищащий звук.

Перейдем теперь к стандартному функционалу. А начнем с измерения напряжения постоянного тока

Важно помнить, что в розетках ток переменный, а в батарейках и аккумуляторах, блоках питания, зарядниках ток постоянный. Для начала измерения необходимо поставить переключатель в положение DCV (всегда с левой стороны)

Если вы замеряете батарейки, то переключатель можно поставить на 20 вольт, если измеряете что-то другое, то лучше поставить в положение 600 вольт, а дальше уже сориентироваться.

Чтобы измерить напряжение в розетке, нужно установить переключатель в положение DCV на 600 вольт (не меньше!). Разумеется, ни в коем случае нельзя замерять вольтаж, превышающий максимально возможную планку для прибора, чтобы не сжечь тестер.

Для измерения силы постоянного(!) тока (ампераж) нужно красный щуп переключить в другое гнездо. Обычно оно подписано 10ADC (располагается первым сверху), а переключатель в положение 10A.

Очень важно помнить правило: при измерении силы тока, щупы нужно устанавливать последовательно с нагрузкой (смотрите рисунок), а при измерении других величин параллельно

Сопротивление измеряется также, как и напряжение (т.е. параллельное соединение). У данной модели тестера максимальный предел 2 мегаом или 2 тысячи килоом.

Приобрести такой мультиметр можно на AliExpress
.

Прибор не хуже вышеописанного. Для меня в нём несколько положительных особенностей:

• Работает от двух батареек формата AAA;
• Имеет подсветку дисплея;
• Сзади есть подставочка, позволяющая удобно расположить прибор;
• Автовыбор диапазонов измерения;
• Автоматическое отключение;
• В комплекте идет чехольчик.

Приобрести его можно на AliExpress
.
