Как правильно повесить радиатор отопления на кронштейн

Крепление на стену

Настенный способ крепления батарей наиболее распространен при монтаже отопительных систем. Подбор крепежей осуществляется с учётом массы батареи и материала из которого она изготовлена.

Крепежи для чугунных батарей

Эти фиксаторы отличаются массивностью и повышенной прочностью. Как правило, в прайс-листах они имеют пометку «усиленный».

Фото 1. Кронштейны для чугунных радиаторов отопления. Изделия отличаются высокой прочностью.

Для настенного крепления чугунных радиаторов используют следующие разновидности крепёжных элементов:

• Нерегулируемые литые чугунные крепления.
• Регулируемые, выполненные из стали. Они позволяют изменять расстояние между стеной и радиатором, что даёт возможность производить корректировку по высоте и горизонтали.

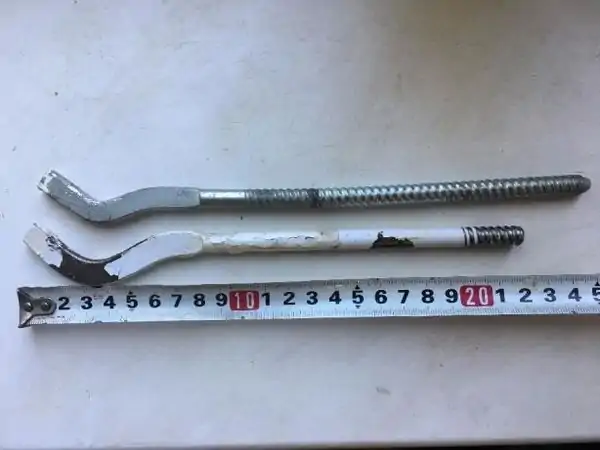

• Штыревые держатели, выполненные из стали.
• Держатели на планке. Это стальная полоса с двумя крюками для крепления верхнего и нижнего коллекторов батареи, которая к стене крепится вертикально.

Внимание! При установке чугунных радиаторов важен не только выбор подходящих крепежей, но и учёт материала стен. Для кирпичных и бетонных, как правило, достаточно стандартных навесных кронштейнов

Для гипсокартонных либо деревянных стен используют усиленные напольные крепежи, способные принять основную нагрузку.

Для алюминиевых и биметаллических радиаторов отопления

В отличие от чугунных аналогов, крепёжные элементы легче и менее массивны.

Для настенного крепления используются фиксаторы следующих разновидностей:

• Угловые крепления, выполненные из стали. В зависимости от массы радиатора, используются обычные либо усиленные модели. Имеют две выемки, позволяющие фиксировать его как за нижний, так и за верхний коллектор.
• Стальные штыревые держатели. Делятся на формованные и круглые модели.
• Универсальные настенные крепежи с полимерным покрытием. Сами кронштейны выполнены из стали, а полимерная накладка служит для предотвращения смещения батареи вследствие теплового расширения.

Необходимое количество секций

Прежде чем начинать монтировать радиаторы любого типа, нужно выполнить расчет количества секций. В точках продажи вас могут примерно сориентировать по количеству зубцов, исходя из размера помещения. Используя формулу расчета, вы можете определиться с количеством секций самостоятельно.

Так, если высота потолков в квартире не превышает 3 м, то 1 секции радиатора должно быть достаточно для обогрева 2 м2 площади помещения. Разделив общую площадь комнаты на указанную норму и, округлив ее до целого числа в большую сторону, можно получить количество секций.

Тем не менее, описанный выше пример расчета является не совсем корректным, поскольку уровень утепления и расположение комнаты в каждом случае является индивидуальным. Например, в тщательно утепленной квартире и в старой хрущевке температура воздуха, прогреваемого одинаковыми радиаторами, будет разной. Следовательно, количество секций и общая стоимость отопительной системы в каждом из случаев значительно отличается.

Причины выбора напольных кронштейнов для радиатора отопления

Когда нет возможности закрепить радиатор к стене, его фиксируют к полу в любом месте по периметру комнаты.

Кроме того, напольные крепежи выбирают в следующих случаях:

• Когда стены обшиты гипсокартонном: материал не выдержит вес радиатора.
• При панорамном остеклении: даже закалённое стекло не годится для монтажа кронштейнов.
• При отсутствии подходящего места: не предусмотрено пространство для установки, слишком глубокая ниша под окном.
• Для соответствия дизайну помещения: батареи устанавливают на декоративные ножки или монтируют на подиум.
• Для радиаторов отопления с большой массой: для усиления крепёжной системы их прикрепляют к полу и к стене.

Напольная фиксация позволяет устанавливать теплообменники в помещениях любой площади и планировки. Такое решение часто применяется при нестандартном дизайне, когда батареи выполняют функцию скамьи с подогревом или другого арт-объекта.

Справка! При установке радиаторов на деревянный пол в частных домовладениях, дополнительно используйте настенные кронштейны. Такое решение снизит нагрузку на лаги.

Преимущества

Напольные крепления имеют ряд преимуществ:

• Высокая надёжность и устойчивость. При больших нагрузках горизонтальная привязка стабильнее, чем вертикальная. Аргумент особенно актуален при установке приборов отопления вблизи витрин, французских окон, витражей.
• Простой алгоритм установки. Для выполнения работ необязательно обращаться к специалистам, монтаж можно осуществить самостоятельно.
• Эстетичность конструкции. Разнообразие моделей кронштейнов позволяет подобрать вариант для любого дизайнерского решения.
• Возможность регулировки. Балансировка крепежей происходит с помощью винтов. В результате даже самые громоздкие приборы отопления на неровном полу удаётся установить строго по горизонтали.
• Не требуется привязка к вертикальной плоскости. Радиаторы устанавливаются в наиболее удобном месте.

Последовательность установки

Очень часто потребители задают вопросы, как, и на каком расстоянии вешать радиаторы отопления, чтобы система функционировала корректно.

Приведем последовательность работ, чтобы было понятно, когда и что нужно делать:

1. Сначала требуется подготовить рабочее место – слить воду из системы и при необходимости снять старые батареи.
2. Далее приступают к разметке стены для крепления кронштейнов под радиаторы.
3. Следующим шагом нужно зафиксировать кронштейны в стене.
4. Теперь можно навесить радиатор.
5. Далее переходят к подключению к батарее отопительных труб и арматуры. Данные работы следует выполнить особенно тщательно, чтобы избежать разгерметизации швов и возможных утечек теплоносителя.
6. На финишном этапе отопительную систему наполняют водой и проверяют герметичность соединений. Для этого лучше пригласить помощника.

Установка радиаторов отопления своими руками в квартире

Для начала следует ознакомиться со списком необходимых инструментов. Нужно запастись дрелью с победитовым сверлом. Список инструментов включает динамометрические ключи, отвертку, пассатижи, рулетку, уровень, карандаш с линейкой. В общем, характерный состав ящика с инструментами.

Этапы проведения монтажа:

Для начала отключается отопительная система и сливается жидкость. В частных строениях для этих целей используют насос, а в квартирах потребуется обратиться в ЖКХ. Затем отсоединяют старые конструкции.
Дальше проводят разметку под кронштейны. Для правильной и ровной установки придется применять строительный уровень. Горизонтальная установка исключит загазованность системы и позволит полностью сливать воду.
Потом монтируют кронштейны

Важно проверить устройства на прочность, придавив их своим весом. Для чугунных и алюминиевых радиаторов используют всего 2 крепления. Для пластика потребуется больше элементов

Стены при этом должны быть чистыми, ровными, заштукатуренными.
Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.

Для пластика потребуется больше элементов. Стены при этом должны быть чистыми, ровными, заштукатуренными.
Затем устанавливается запорная арматура. Все соединения надежно герметизируются. Потом подключают трубы. Чтобы соединить конструкцию с трубопроводом, потребуется сделать резьбу на сгонах. Сейчас для отопления используют металлопластиковые трубы.

Чтобы исключить протечки используют динамометрический ключ. Это обязательный элемент при установке алюминиевых труб, где обязательно подразумевается монтаж воздушного клапана. При этом усилие на инструмент не должно превышать 12 кг.

Для герметизации стыков используется пакля или любой другой уплотнитель. После установки потребуется опрессовка. Данные работы следует доверить профессионалу. У него есть специальный инструмент и необходимые навыки. При обнаружении течи потребуется отрегулировать ниппель.

Способы крепления алюминиевых и биметаллических радиаторов

Используются очень похожие по форме изделия. Только изготавливается они из более тонкого металла. Вообще, кронштейны для секционных радиаторов любого типа очень похожи. Есть универсальные угловые кронштейны для алюминиевых и биметаллических радиаторов. Они сверху и снизу имеют выемку под коллектор, потому могут крепиться как справа, так и слева.

Специальные угловые кронштейны для легких секционных радиаторов

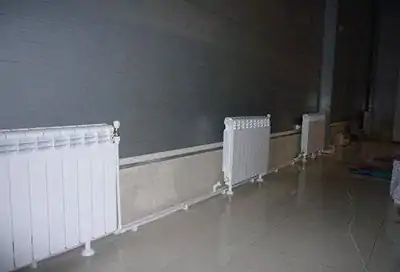

Напольных алюминиевых и биметаллических радиаторов нет. Зато есть стойки, которые любой из них позволяют установить на полу. В этом случае сначала фиксируется на полу стойка, а после этого на ней устанавливают и закрепляют отопительный прибор.

Напольное крепление алюминиевых радиаторов выручает, если стены не выдержат даже столь малый вес (если они из гипсокартона или газобетона, других подобных материалов).

Закрепить на таких стойках можно любой секционный радиатор

Не удастся повесить ничего и на модную ныне стену из стекла

Но тогда нужно обращать внимание и на то, как выглядит вся конструкция с обратной стороны. В этом случае для отопления целесообразнее использовать встраиваемые в пол конвекторы, напольные модели трубчатых радиаторов (одновременно могут служить ограждением), чугунные ретро-радиаторы

https://youtube.com/watch?v=Uzbloj4ImmQ

Виды систем

• Однотрубная система — монтируется один трубопровод, по которому идет подача источника тепла и отток отработавшей жидкости. Лучше применять в случаях, когда устанавливается небольшое количество батарей. Так обычно поступают устраивая отопление квартир, где стояк проходит во всех комнатах. При такой схеме каждый следующий радиатор будет холоднее предыдущего, но уменьшается количество труб, проведенных по помещению.
• Двухтрубная система — наилучший метод устройства, дает возможность сохранения равномерной температуры нагревающей жидкости на всем протяжении схемы. Монтируя такие системы подающую магистраль обычно располагают под уровнем подоконника, а возвратную над плинтусом.

Как лучше подключить радиаторы отопления в том или ином случае рассмотрим ниже, после того, как разберем каждый способ подключения отдельно.

1. Боковой — при таком способе подача и обратное течение подводятся с одной стороны. Хорошо работает при обогревающих конструкциях, имеющих до 15-ти секций;
2. Диагональный — лучше применять на длинных элементах отопления. Подключение коммуникаций производится к верхнему отверстию с одной стороны и противоположному по диагонали выходу.
3. Нижний — наименее эффективный вариант, требует обеспечения большого давления в теплоносителе по всей длине отопительных конструкций. Для сохранения теплоотдачи используют обогреватели с увеличенным количеством секций. Для обеспечения нормальной температуры частных домов применяется только при наличии в системе отопления насоса достаточной мощности.

Разметка мест установки кронштейнов

Так как радиатор лучше располагать строго посредине оконного проема, на стене находите середину, чертите вертикальную линию. После чего есть два варианта: при нижней разводке рисуете горизонтальную черту, которая будет отмечать верхний край установленного радиатора

При замене радиатора с боковым подключением важно расположение подводящих труб. Потому в этом случае проводим горизонтальную линию, которая идет от верхней (подающей обычно) трубы

Замеряете расстояния между крепежами на батарее, и относительно нанесенных линий откладываете их. Иногда приходится приложить крепеж, и так замерять: зависит и от типа отопительного прибора и от вида используемых кронштейнов или держателей.

Как правильно установить радиатор читайте в статье «Установка батарей своими руками: правила и технология»

https://youtube.com/watch?v=K533zJLNcD8

Чтобы надежно закрепить радиатор, важно правильно подобрать крепеж. Есть большое количество кронштейнов, предназначенных для радиаторов разных типов

Почему важно соблюдать размеры зазора между радиатором и стеной

При монтаже отопительной системы нужно придерживаться такой схемы: чем мощнее радиатор по своим тепловым характеристикам, тем шире будет зазор до стены. Как правило, его величина составляет от 2,5 см до 6 см.

Конкретные размеры складываются из двух параметров:

• реальной возможности монтажа (ширина подоконника, размеры ниши);
• мощностью отопительного прибора.

Если к стене приклеивают фольгированный теплоотражающий материал, расстояние может быть минимальным (2,5 см — 3 см.).

Вплотную к стене отопительный прибор ставить не рекомендуется по многим причинам:

• для обеспечения свободной теплоотдачи от всей поверхности радиатора должны быть созданы условия для свободной циркуляции воздуха вокруг прибора, если поставить радиатор вплотную к стене, этот процесс нарушится, тепло частично будет потеряно;
• когда радиатор «прижат» к стене, на его задней поверхности будет постоянно держаться высокий уровень температуры, в итоге прибор быстрее выйдет из строя из-за перегрева;
• в узкой щели между радиатором и стеной будет скапливаться мусор и пыль, которые так же будут затруднять теплообмен;
• если не приклеена теплоотражающая пластина, радиатор «впустую» будет греть наружные стены, а они в многоквартирных домах обычно бетонные и имеют низкие теплоизоляционные свойства.

Расстояние от пола до радиатора отопления так же выдерживают оптимальное для каждого отопительного прибора. Таким образом, правильная установка радиатора важна для эффективного обогрева помещения.

Монтаж металлических панельных батарей с нижним подключением

Как правило, в комплекте с радиаторами поставляются насадки (фитинги) для труб, если они вдруг понадобятся, и крепления. Иногда в комплектацию может входить кран Маевского и термометр — их установка позволит стравливать накопившийся воздух из каналов устройства и регулировать температуру воды, а тем самым — температуру воздуха в помещении.

Установка панельных радиаторов — действительно простое дело. Снять старые батареи, тем более, если они чугунные, будет намного труднее. Когда стена уже освобождена от прежних труб, приступают к монтажу:

Устройство может иметь каналы подключения труб как снизу, так и сбоку, но на способ крепления это никак не влияет. Как правило, когда радиатор устанавливается близко к стене, то используют крюки или кронштейн, а если же до стены приличное расстояние, то применяют ножки.

Важно! Тяжёлые радиаторы 30 или 33 лучше не крепить на ножках, так как они могут не выдержать. Даже при монтаже к стене важно, чтобы расстояние между радиатором и поверхностью было как минимум 15—20 сантиметров, иначе тепло начнёт уходить в стену

А также нужно контролировать, чтобы отопительный блок поднимался от пола на 10—12 см — по той же причине

Даже при монтаже к стене важно, чтобы расстояние между радиатором и поверхностью было как минимум 15—20 сантиметров, иначе тепло начнёт уходить в стену. А также нужно контролировать, чтобы отопительный блок поднимался от пола на 10—12 см — по той же причине

Фото 3. Монтаж панельного радиатора отопления. Трубы отопительной системы подключаются к батарее снизу.

При установке обязательно соблюдение правильности положения относительно воображаемой линии, проведённой через устройство и стену: она должна быть перпендикулярна последней, иначе поток воды будет искривляться в каналах панелей.

Завершение монтажа и работа радиатора

После правильного размещения и закрепления радиаторов остаётся только присоединить к нему все необходимые устройства, переключатели и трубы, после чего укрепить всё герметиком и, если потребуется, сантехнической нитью. Потом систему можно ещё раз проверить и уже запускать теплоноситель.

Пошаговая инструкция по установке чугунных батарей в квартире

Стандартный чугунный радиатор имеет 10 секций. Перед монтажом в отверстия нужно вкрутить гайки с подмоткой. Часто острые края гайки повреждают уплотнительный материал. Избежать этого помогает стачивание кромки с помощью рашпиля.

Намотать на резьбу гайки подмотку в направлении, обратном резьбе.

Наматывать нужно туго, чтобы материал не сполз во время накручивания гайки. Смазать подмотку силиконовым герметиком.

Закрутит гайку разводным ключом.

Проделать ту же операцию с другой гайкой. Подготовить подобной образом краны — намотать льняную нить и смазать герметиком.

Вкрутить кран в установленную ранее гайку.

Докрутить с помощью большой отвертки или самодельного ключа.

Чтобы к крану можно было подключить полипропиленовую трубу, из которой выполнена подводка, обмотать нитью и смазать силиконом соединительную муфту. Скрутить муфту и кран.
Собрать узлы на подаче и обратке.

Для отвода воздуха установит кран Маевского.Повесить чугунный радиатор на крюки, закрепленные в стене. Теперь он готов к подключению.

Разновидности отопительных радиаторов для квартиры или частного дома

Первое, с чем следует определиться перед тем, как установить радиатор отопления в квартире – это выбор разновидности данного устройства.

На современном рынке широко представлены следующие виды отопительных батарей и радиаторов:

• чугунные;
• алюминиевые;
• биметаллические;
• стальные;
• медные;
• пластиковые.

Каждая из этих разновидностей имеет свои преимущества и недостатки, которые нужно знать для того, чтобы сделать правильный выбор. Например, чугунные батареи, широко использовавшиеся еще в советские времена, отличаются длительным сроком службы и нетребовательностью к качеству теплоносителя – вода в них может быть даже ржавой либо с большим количеством примесей. В то же время, вследствие низкой теплопроводности чугуна, топливные затраты на разогрев таких устройств довольно высоки. Еще один минус – неэстетичный внешний вид чугунных батарей, поэтому в настоящее время они используются не так часто.

Алюминиевые, стальные, биметаллические и медные радиаторы имеют отличную теплопроводность и эффектный внешний вид. В то же время, недостатки у них тоже есть. Например, минусом алюминиевых батарей является их высокая чувствительность к чистоте воды и неустойчивость к высокому давлению теплоносителя. Несколько более выносливы в этом плане биметаллические устройства. Медные радиаторы – самые долговечные и наиболее эффективные в плане обогрева, но в то же время и самые дорогие.

Что же касается пластиковых радиаторов – это наиболее экономичный вариант, они имеют легкий вес и просты в установке, но их нельзя подвергать нагреву выше 80 °C.
