Секреты вязки арматуры для плитного фундамента

Виды

Для армирования ленточного фундамента употребляется два вида прутьев. Для осевых, которые несут ключевую нагрузку, необходим класс АII или III. При этом профиль должен быть ребристый, ведь он обладает лучшей адгезией с бетонным раствором, а также в соответствии с нормой передает нагрузку. Для суперконструкционных перемычек используют более дешевую арматуру: гладкую класса АI, толщина которой может быть 6–8 миллиметров. За последнее время большой востребованностью стала пользоваться стеклопластиковая арматура, ведь она обладает лучшими прочностными показателями и длительными эксплуатационными сроками.

Большинство проектировщиков не рекомендуют ее употреблять для фундаментов жилых помещений. По правилам это должны быть железобетонные конструкции. Особенности таких стройматериалов давно известны. Разработаны специализированные арматурные профили, которые способствуют тому, что бетон и металл объединяются в целостную конструкцию. Каким образом будет вести себя бетон со стеклопластиком, как надежно будет данная арматура соединяться с бетонной смесью, а также успешно ли эта пара будет справляться с различными нагрузками – все это малоизвестно и практически не испробовано. Если есть желание поэкспериментировать, можно применить стекловолоконную либо железобетонную арматуру.

Материалы для армирования

Наибольшие нагрузки испытывают продольные части армирующего каркаса ленточного фундамента, поэтому для их изготовления используются профильные прутки арматуры диаметром от 12 до 20 мм в зависимости от нагрузки (количества этажей будущего здания и материала, который будет использоваться для возведения стен). Для вертикальных и поперечных частей конструкции можно использовать гладкую арматуру диаметром от 8 до 12 мм (зависит от веса стен и высоты «ленты»). Для обвязки арматуры используется специальная мягкая вязальная проволока диаметром 0,8-1,2 мм.

Необходимые инструменты и приспособления:

• Специальный резак для арматуры (либо болгарка с дисками для резки металла).
• Приспособление (может быть изготовлено из обрезков металлических уголков, швеллера и труб подходящего диаметра) для угловых загибов арматуры и изготовления вертикальных прямоугольных хомутов; Г-образных и П-образных армирующих элементов. При желании данное приспособление в заводском исполнении можно приобрести в строительном магазине.
• Крючок, с помощью которого вяжут арматуру проволокой, или специальный вязальный аккумуляторный пистолет (можно взять на прокат – это значительно сэкономит время).

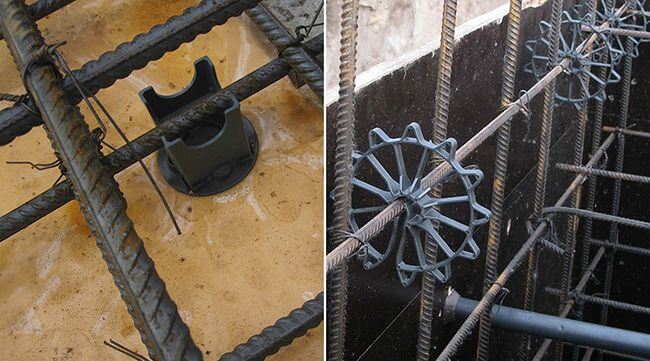

• Специальные «стульчики» или «лягушки» для поднятия армирующего пояса на 50 мм от нижнего края гидроизоляционного слоя (можно использовать куски кирпичей подходящих размеров).
• «Звездочки» для обеспечения зазора в 50 мм между опалубкой и армирующим каркасом.

Возможные ошибки и их последствия

Для опытного строителя вязка арматуры с предварительными расчетами материалов не представляет особой сложности. Ошибки допускают в основном частные застройщики, не имеющие навыков подобных работ.

Самые распространенные ошибки:

• неправильный расчет прочности продольной арматуры (приводит к быстрому разрушению бетонной конструкции);
• неправильная укладка арматуры по углам каркаса (фундамент не выдержит нагрузок на разрыв и постепенно растрескается);
• применение для вязки недостаточно прочной проволоки (соединения не выдержат нагрузки трения и распадутся);
• слабая затяжка проволочной петли (со временем соединения ослабнут, узлы получатся слишком подвижными, и бетон начнет разрушаться изнутри).

Основная сложность в обустройстве фундамента заключается в том, что после завершения строительства всего здания исправить ошибки будет невозможно.

Правильная вязка арматуры

Вязка арматуры процесс трудоемкий, требует знаний и навыка, а также специальных приспособлений – вязального пистолета или крючка. Вязальный пистолет вещь удобная, но дорогостоящая, поэтому покупать его для монтажа одного фундамента нецелесообразно. Также можно взять такой инструмент в аренду, либо использовать один с соседями по стройке.

Вязальный крючок продается нескольких видов и легко изготавливается своими руками.

Для вязки арматуры под ленточный фундамент используется отожженная проволока диаметром 0,8-1,4 мм.

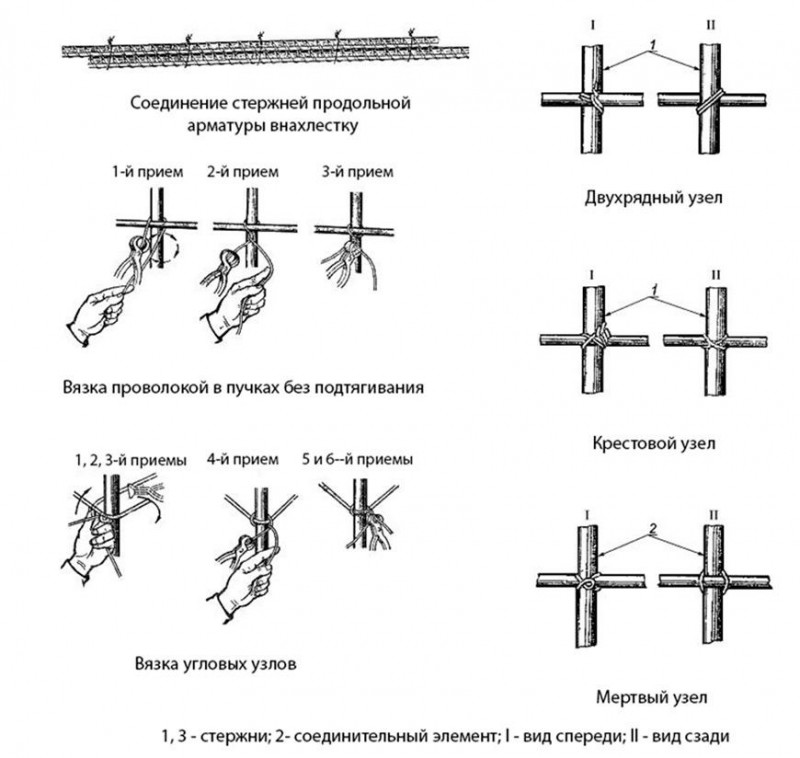

Различают схемы вязки при продольном соединении арматуры внахлест и перекрестном соединении двух перпендикулярно расположенных стержней. Применяют различные способы вязки, наиболее эффективными являются: двухрядные, крестовые и мертвые узлы.

Необходимо проследить, чтобы вязальная проволока находилась в углублении профиля арматуры. Продольное соединение внахлест осуществляется вязкой как минимум в 3-5 местах.

Наглядно процесс вязки арматуры показан на видео:

Технологически грамотное армирование ленточного фундамента позволит избежать ошибок, а главное достичь максимальной надежности всего основания, так как от этого зависит долговечность всего сооружения.

Обвязка с помощью электросварки

Достоинства:

1. Довольно надежный способ связывать арматурные прутья.
2. Высокая скорость выполнения работ.
3. Менее трудоемкий процесс, чем ручная вязка.

Недостатки:

1. Под воздействием высокой температуры при сварке изменяются физико-химические свойства стали (кристаллическая структура железа нарушается). В местах соединения значительно уменьшается прочность арматурного прута на изгиб и разрыв. В конечном итоге это приводит к уменьшению надежности всего армирующего каркаса.
2. Использование сварки значительно увеличивает жесткость каркаса из арматурных прутьев. При уплотнении раствора вибраторами возникает риск деформации или разрушения жестких сварных соединений.
3. Металл каркаса в районе сварочных швов более подвержен коррозии, что сокращает долговечность всей железобетонной конструкции.
4. Для проведения сварочных работ необходимо специальное оборудование.
5. Участок проведения таких работ должен быть подключен к электроснабжению, что не всегда возможно (особенно при загородном строительстве).
6. Работы может производить только квалифицированный специалист (сварщик). От его опыта и квалификации зависит, насколько прочно и надежно произведена вязка каркаса из стальной арматуры.

Виды арматуры

Требования к арматуре для устройства железобетонного фундамента регламентируется ГОСТ10922-2012. Стандарт определяет марку, диаметр сечения, допустимые нагрузки и прочие характеристики арматурной стали, применимые к конкретным условиям строительства. Проектные организации рассчитывают нагрузки на фундамент, составляют оптимальные схемы раскладки арматуры, рассчитывают ее параметры и потребность. Проектирование армирования – непременное условие для фундаментов высотных зданий, общественных сооружений, производственных цехов.

Для небольших строений технология армирования позволяет назначать сечения и методы крепления, исходя из параметров конкретного строительного объекта и места его расположения. Такой подход обусловлен тем, что фундаментная лента, как правило, воспринимает незначительные нагрузки.

В частном малоэтажном домостроении возможно использование усреднённых нормативов, общих принципов армирования.

Раскладка арматуры фундамента предполагает разделение стержней на три основные группы по их пространственному расположению в конструкции армокаркаса:

• Рабочие пруты. Раскладываются вдоль фундаментной ленты.
• Поперечные горизонтальные стержни.
• Арматура, расположенная вертикально.

Поперечные пруты принято называть хомутами.

• Диаметр рабочей арматуры рассчитывается из соотношения ее площади сечения к общей площади сечения фундамента дома как 1:1000, или 0,1%.
• При длине фундаментной ленты до 3м – допустимый диаметр арматуры равен 10 мм.
• Для ленты более 3 м минимальный диаметр – 12 мм.
• Максимальный диаметр прутов не может превышать 40 мм.
• Диаметр горизонтальных связей (хомутов) — не менее ¼ диаметра рабочей арматуры.
• Вертикальные стержни для заглубленной фундаментной ленты должны иметь минимальный диаметр 8 мм.

При строительстве зданий из камня или кирпича рекомендуется укладывать арматуру с добавлением к расчетным нормам 10-20 % по весу, – для дополнительной уверенности в правильности расчетов.

Правила

Все это нарезается под определенную длину.

Кроме этого для правильной обвязки следует подготовить схему, по которой будет сооружаться каркас. Расчет материала осуществляется на основании выбранной схемы.

Можно ли сваривать?

Металлические прутья каркаса могут соединяться путем вязки или сварки. Оба варианта допустимы. Сварка требует меньше времени и усилий. Но имеет явные недостатки – при сварке металл теряет прочность.

Кроме того, сварка дает жесткое соединение, которое может негативно повлиять на бетон при усадке. Еще один недостаток сварки – сварочные швы могут со временем под механическим воздействием разрушиться, и каркас станет неэффективным.

Профессиональные строители предпочитают сверке обвязку. Это более трудоемкий вариант соединения, если выполнять его вручную.

Но он обеспечивает: гибкую фиксацию,не нарушающую целостность бетона при усадке, подвижности почвы, вибрациях.

Зависит ли схема вязания от этажности строения?

Принцип вязки арматуры от размеров здания не зависит. Но, чем массивнее здание и основательнее армирующий каркас, тем более высокие требования к проволоке для вязки.

Для надежности вместо проволоки иногда применяют пластиковые хомуты. Они дороже, но крепче проволоки. Для легкого одноэтажного дома достаточно простой вязки сложенной вдвое проволокой.

Технологии сборки арматуры для ленточного фундамента

Армирование ленточного фундамента своими руками начинается после установки опалубки. Есть два варианта:

• Весь каркас собирают прямо в котловане или траншее. Если лента узкая и высокая, работать так неудобно.

• Вблизи от котлована готовят отрезки каркаса. Их переносят по частям и устанавливают на предназначенное им место, связывая в единое целое. Так работать удобнее, за исключением того, что связанные конструкции из арматуры переносить очень неудобно и тяжело.

Оба вариант неидеальны и каждый решает, как ему будет легче. При работе непосредственно в траншее, нужно знать порядок действий:

• Первыми укладывают продольные прутки нижнего армопояса. Их нужно приподнять на 5 см от края бетона. Лучше использовать для этого специальные ножки, но у застройщиков популярны куски кирпичей. От стенок опалубки арматура также отстоит на 5 см.
• Используя поперечные куски конструкционной арматуры или сформованные контура, их фиксируют на необходимом расстоянии при помощи вязальной проволоки и крючка или вязального пистолета.
• Далее есть два варианта:
  • Если использовались сформованные в виде прямоугольников контура, сразу к ним вверху привязывают верхний пояс.
  • Если при монтаже используют нарезанные куски для поперечных перемычек и вертикальных стоек, то следующий шаг — подвязывание вертикальных стоек. После того как все они привязаны, привязывают второй пояс продольной арматуры.

Есть еще одна технология армирования ленточного фундамента. Каркас получается жесткий, но идет большой расход прутка на вертикальные стойки: их забивают в грунт.

Вторая технология армирования ленточного фундамента — сначала вбивают вертикальные стойки, к ним привязывают продольные нитки, а потом все соединяют поперечными

• Сначала вбивают вертикальные стойки в углах ленты и местах соединения горизонтальных прутков. Стойки должны иметь большой диаметр 16-20 мм. Их выставляют на расстоянии не менее 5 см от края опалубки, выверяя горизонтальность и вертикальность, забивают в грунт на 2 метра.
• Затем забивают вертикальные прутки расчетного диаметра. Шаг установки мы определили: 300 мм, в углах и в местах примыкания простенков в два раза меньше — 150 мм.
• К стойкам привязывают продольные нитки нижнего пояса армирования.
• В местах пересечения стоек и продольных арматурин привязываются горизонтальные перемычки.
• Подвязывается верхний пояс армирования, который располагается на 5-7 см ниже верхней поверхности бетона.
• Привязываются горизонтальные перемычки.

Удобнее и быстрее  всего делать армирующий пояс с использованием сформованных заранее контуров. Прут сгибают, формируя прямоугольник с заданными параметрами. Вся проблема в том, что их необходимо делать одинаковыми, с минимальными отклонениями. И требуется их большое количество. Но потом работа в траншее движется быстрее.

Армирующий пояс можно вязать отдельно, а потом установить в опалубку и связать в единое целое уже на месте

Как видите, армирование ленточного фундамента — длительный и не самый простой процесс. Но справиться можно даже одному, без помощников. Потребуется, правда, много времени. Вдвоем или втроем работать сподручнее: и прутки переносить, и выставлять их.

Какие используем инструменты для вязки арматуры

Кроме основного приспособления для вязки, — крючка, — в работе по армированию необходимы инструменты:

• резак, гильотина или болгарка с диском для резки стержней;
• трубогиб либо аналогичное приспособление для изгибания арматуры;
• возможно использование шуруповерта или пистолета для вязания.

Кроме инструмента могут понадобиться различные шаблоны, «звездочки» и другие приспособления для разметки расстояний между элементами каркаса и точками крепления.

Правильная вязка арматуры крючком

Разложенный по заданной схеме каркас соединяется в таком порядке:

1. Проволока располагается в углублении профиля, соединения внахлест выполняются в нескольких местах стыка.
2. Проволока сгибается пополам, укладывается под точкой соединения.
3. Петля поддевается крючком.

Свободный конец проволоки подводится к крючку, затем с небольшим загибом накладывается на инструмент.
Далее крючок вращается, закручивая проволоку до нужной прочности.
Инструмент осторожно вынимается без ослабления скрутки.

Метод вязки не изменяется принципиально даже при использовании шуруповертов или специальных пистолетов для вязки.

Простой узел

Выполнение простого вязального узла предполагает следующий порядок действий:

1. Заготавливаются отрезки проволоки длиной 20 см.
2. Проволока сгибается пополам.
3. Крючок вводится в петлю, захватывая свободный конец.
4. Рабочий, удерживая свободный конец, проворачивает крючок до получения плотного соединения.

Для удобства работы крючком на его конец надевается деревянная или иная нескользящая ручка.

Мертвый узел

Мертвый узел формируется, как правило, на вертикальных арматурных стержнях. Он считается более надёжным. Завязывание предполагает следующие этапы:

1. Проволочная заготовка должна иметь длину около 40 см, сгибается пополам.
2. Петля запускается снизу будущего узла.
3. Свободный конец оборачивается сверху, загибается под пруты до совмещения с петлей.
4. Жало крючка зацепляет свободный конец и проворачивается с необходимым натяжением до срыва петли.

Условие надежности вязки: максимально плотная укладка проволоки по арматуре.

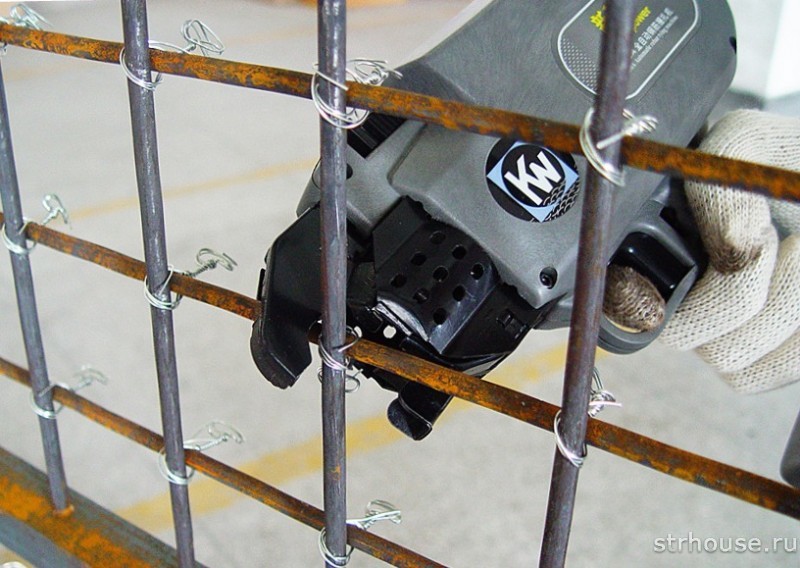

Проффесиональный пистолет для вязки

Вязка значительных по объему работ арматурных каркасов должна быть максимально механизирована. Использование вязального пистолета может на порядок ускорить процесс армирования фундамента.

Автоматический инструмент подносится к точке фиксации и нажимается спуск, – и можно переходить к следующему узлу. На операцию требуются доли секунды.

Инструмент применяется в профессиональном строительстве. Для частного застройщика приобретение подобного инструмента дорого и не окупается за время постройки дома. Вариант приобретения – прокат в специализированных компаниях.

Как пользоваться шуруповертом с крючком

Облегчить работу и ускорить процесс может использование шуруповерта для вязки

Роль крючка может выполнять согнутый кровельный гвоздь, вставленный в патрон вместо биты.
Исполнителю важно научиться подбирать необходимую скорость вращения крючка

Как вязать клещами

Клещи можно использовать как инструмент, вполне заменяющий крючок. Последовательность вязки:

1. Небольшой рулон проволоки удерживается левой рукой.
2. Конец проволоки протягивается снизу.
3. Второй конец захватывается клещами.
4. Проволока скручивается на 2-3 оборота.
5. Излишки проволоки откусываются клещами.

Метод вязки клещами может конкурировать по скорости с крючком, при этом проволока расходуется более экономно.

Особенности ленточного фундамента

Ленточный фундамент является более распространенным, нежели монолитный. Его можно использовать при строительстве из разных материалов, есть возможность сделать собственными руками. Также при его строительстве банально экономятся деньги. Но у него также есть недостаток. Производство ленточного фундамента подходит только для сухих, каменистых почв. При влажном, неустойчивом грунте устройство на большую глубину будет не рентабельным.

Ленточный фундамент – это железобетонная плита любых выбранных габаритов. Размеры зависят от давления будущего дома, оказываемого него. При строительстве важна подготовка основания. Помимо этого схема вязки арматуры также должна быть строго соблюдена.

Во избежание просадки основания и преждевременного разрушения, а возможно самого дома, производится дополнительное уплотнение для необходимой прочности основания. Если необходимо, ленточный фундамент дополняют внутренними несущими перемычками.

Глубина, на которой устанавливается ленточный фундамент, зависит от некоторых факторов. Если верхние грунтовые слои будут неустойчивыми, то подошву основания устанавливают ниже уровня промерзания. Также ее можно совместить вместе со сваями. Если уплотнение основания достаточное, то погружать ленточный фундамент ниже нет особой необходимости.

Расчет объема арматуры

А сколько именно арматуры нужно для укладки и армирование ленточного фундамента – принимают во внимание то, какая именно схема будет применяться в том или ином случае. Если возводиться небольшого размера дом, гараж или же баня – применяется строителями следующая схема:

• укладка нижнего, после верхнего пояса.
• 3-4 арматурных прута в каждом поясе.
• расстояние между каждым из стержней – 10 см., но расстояние между краями фундамента и арматурой – 5 см.
• соединение в единое целое пояса проводят посредством применении специального хомута, при шаге от 5 и до 30 см.

Такая схема считается самой оптимальной и принимая во внимание размеры будущее постройки и самого фундамента не так уж и сложно провести расчеты. Как пример, вы строите дом при площади в 150 кв.м., и внешними стенами периметра в 50 м

Применяют два пояса и по 3 прута в каждом – получаем 6, умножаем на 50. Соответственно сумма в 300 метров это и будет основанием арматуры

Как пример, вы строите дом при площади в 150 кв.м., и внешними стенами периметра в 50 м. Применяют два пояса и по 3 прута в каждом – получаем 6, умножаем на 50. Соответственно сумма в 300 метров это и будет основанием арматуры.

Рисунок 2. Арматурный каркас

Перемычки идут с шагом в 30 см., потому 50 делим на 0.3 – выходит 167 штук при длине каждой в 30 см.. На вертикального типа перемычки нужно 200.4 метра – 167 множим на 0.6 и на 2. Для горизонтальных – 100.2 метра, поскольку 167 умножаем на 0.3 и на 2. Потому нужно закупать 300 м. толстой, с рифленой поверхностью и 300.6 с гладкой поверхностью арматуры

Но важно отметить – оптимально покупать материал с запасом в 10-15% от итогового подсчета объема стройматериала

Крепление вязальной проволокой

Распространены два способа соединения арматуры в конструкции каркаса, сварка и вязание, причём вязание считается более надёжным. При заполнении фундамента бетонной смесью сварные соединения часто не выдерживают веса бетона.

Нарезанная по 40-50 см вязальная проволока слаживается вдвое , заводится снизу на пересечение стержней, скручивается плоскогубцами.

Вариант с закручиванием с помощью крючка проще и быстрее: проволока свободно с зазором наматывается вокруг места соединения арматуры, её концы скручиваются вручную на один-два оборота, в зазор между арматурой и проволокой вставляется крючок, поворотом которого производится стягивание проволоки.

Крючки продаются в строительных магазинах, но вполне достаточно для этой цели изогнуть очищенный сварочный электрод.

Для больших объёмов крепления арматуры проволокой существует специальный вязальный пистолет. Очень эффективен в местах легкодоступных, но где доступ затруднён, а это обычно угловые соединения, там опять полезнее простой крючок.

Использование вязального пистолета значительно ускоряет процесс связывания арматуры для фундаментаИсточник dvamolotka.ru

Способ укладки

Стержни большего диаметра располагаются продольно по всему периметру ленты: по 2-4 прутка в каждом поясе (нижнем и верхнем). Элементы поперечные и вертикальные меньшего диаметра устанавливаются с шагом 50 см, и на 5 см не доходят до верхней точки фундамента (на уровне земли). Размеры разных элементов рассчитываются с учетом параметра фундамента и используемых при строительстве материалов.

Особое внимание при монтаже армирующей конструкции необходимо уделять укреплению углов. Именно на эту часть фундамента приходится наибольшие нагрузки

Качественное армирование углов предотвратит образование трещин или растяжений конструкции. Прутки в углах обязательно загибаются

Очень важно, чтобы присутствовал нахлест. Радиусными элементами соединяются все стержни

Параметры перекрытия стержней в угловой зоне не должны превышать 25 см.

Арматурный каркас набирается из различных элементовИсточник rekvartira.ru

Чтобы укрепить разные участки фундамента ленточного типа, необходимо выполнить правильный расчет количества стальной арматуры.

Способы вязки арматуры

В большинстве случаев проще и дешевле (и не менее эффективно) скреплять элементы арматурного каркаса при помощи вязки проволокой. Приспособления для вязки арматуры могут выглядеть по-разному, вязать можно

Вручную, при помощи такого простого устройства, как стальной крючок с деревянной или пластиковой рукояткой. К плюсам работы крючком можно отнести его дешевизну и возможность изготовить инструмент «по руке», в соответствии со своими предпочтениями, да при том из подручных материалов (толстая, до 5 мм, в сечении проволока, сварочный электрод и т. д.) Кроме того, даже неопытный арматурщик быстро приобретает навыки вязки любыми узлами и за считанные дни значительно продвигается в производительности труда.

Из недостатков отмечают недостаточную жёсткость полученного каркаса. Но эта проблема решается вязкой арматуры непосредственно в опалубке, в этом случае каркас не нужно никуда переносить, и расшатывания конструкции не произойдёт.

Вязка арматуры пластиковыми хомутами не требует даже того минимального обучения, которое нужно пройти арматурщику для вязки проволокой при помощи крючка. К недостаткам же можно отнести высокую по сравнению с проволокой стоимость пластиковых хомутов, невозможность исправления крепления после неверной обвязки, абсолютный запрет перемещения конструкции из арматуры, скреплённой такими хомутами. Плюс хрупкость такой сцепки при отрицательных температурах. Кроме пластиковых ленточных хомутов при массовом строительстве, когда из имеющегося размера арматуры делаются большие партии армирующих конструкций, применяются специальные полимерные элементы в размер используемой арматуры.

Пластиковые фиксаторы

• С помощью клещей (плоскогубцев), которыми откусывается излишки проволоки после завязывания проволочного узла, при этом скорость вязки клещами сопоставима со скоростью вязки крючком, но наблюдается значительная экономия проволоки, так как пользуются не заранее нарезанными кусками, а целой бухтой. В первую очередь из-за того, что допускается возможность вязки в одну проволоку и можно не делать петли. Из минусов – гораздо больше времени уходит на обучение по-настоящему производительной работе.
• С помощью шуруповёрта, в который вместо биты или сверла вставлен стержень, изогнутый особым образом (тот же ручной крючок, только без рукоятки). С помощью этого устройства в 2-3 раза ускоряется процесс вязки. Кроме того, если правильно отрегулировать скорость оборотов, при максимальном натяжении проволоки она не обрывается;
• С помощью специального вязального пистолета. Этот инструмент позволяет связывать элементы арматуры с максимальной скоростью, у опытных арматурщиков этот процесс занимает около секунды. Недостаток такого инструмента в его громоздкости, с ним не везде можно подступиться к соединяемым элементам арматурного каркаса. Кроме того, вязочный пистолет дорог и медленно окупается, применяют его только при промышленных объёмах изготовления железобетона. И им невозможно работать под дождём. Потом, для заправки в обойму требуется проволока строго определённой марки, которой может не оказаться на стройке, а проволоку, нужную по ГОСТам для обвязки арматуры толщиной свыше 2,5 мм, в такой пистолет тоже не заправить – конструктивно он для этого не рассчитан.

Узлы и скрутки

Прутки арматуры, из которых формируется горизонтальная её составляющая, или горизонтальный и вертикальный пруток, крепятся один к другому сложенной вдвое диагональной петлёй. При этом ушко, полученное путём сгиба проволоки вдвое, захватывается крючком, а сложенные вместе два свободных конца проволоки наматываются рукой парой оборотов на самый кончик крюка. Затем крюк проворачивают 2-3 раза, соединяя тем самым петлю проволоки и её свободный сдвоенный конец до того момента, пока прилегающие один к другому прутья полностью, без зазоров и люфтов, взаимно не прижмутся.

В случае связки двух горизонтальных и одного вертикального прутков арматуры петлю для связки делают крестообразной, то есть взаимно диагональной. И затягивают крючком также до полного притягивания всех трёх элементов арматурного каркаса друг к другу.

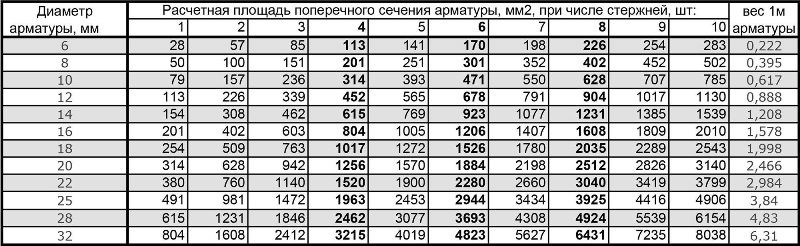

Расчет сечения и количества арматуры

Нормативные акты регламентируют количество прутков в бетонной балке для достижения оптимальных параметров прочности. Общее сечение продольных стержней не может быть меньше 0,1% площади профиля фундаментной ленты. Чтобы вычислить количество металлических изделий достаточно знать площади сечения прутка и основания. Комфортно выполнить подсчеты число стержней поможет готовая таблица.

Например, для армирования берется 8 рядов прутков диаметром 10 мм. По таблице их общая площадь составит 628 мм. Подобный каркас способен укрепить ленту шириной 500 мм и глубиной 1200 мм. Подобные вычисления аналогичны и для мелкозаглубленных фундаментов зданий.

Ко всему прочему, следует определить сечение стержней, участвующих в конструкции. Исходные показатели зависят от многих факторов. Осуществить упрощенный расчет можно при помощи таблицы.

Условия использования арматуры	Минимально допустимый диаметр стержней, мм	Нормативный документ
Продольная арматура вдоль стороны длиной не более 3 м	10	Приложение 1 к Пособию «Армирование элементов монолитных железобетонных зданий» М.,2007
Продольная арматура вдоль стороны длиной более 3 м	12	«То же»
Поперечная арматура (хомуты) вязаных каркасов высотой не более 80 см	6	п.3.106 Руководства по конструированию бетонных и железобетонный конструкций из тяжелого бетона (без предв. напряжения) М., 1978
Поперечная арматура вязанных каркасов высотой более 80 см	8	«там же»

Как правильно вязать арматуру для ленточного фундамента

С точки зрения важности, укладка и вязка каркаса никак не менее ответственный этап, что и расчет. Прежде всего нужно понять, для чего все эти хлопоты по предварительному сбору каркаса

Задача тут стоит расположить в пространстве все металлические элементы и зафиксировать до заливки бетоном. И удержать на месте во время заливки. Не нарушая при этом прочностных характеристик самой арматуры – вот почему арматуру вяжут, а не сваривают.

Фото: Схема вязки арматуры для ленточного фундамента

Термическая обработка ослабляет отдельные участки по краям соединения и на разрыв они становятся менее прочными. Хотя в сейсмических районах сварку все же применяют. Но соединяют только вертикальные и продольные связи. А поперечные все равно вяжут. Правда, как уже говорилось, в этом случае стоит применять особую марку арматуры. Той, в маркировке которой есть буква С.

Сначала в траншее устанавливают опалубку. Иногда в качестве нижнего ограничителя использует стенки траншеи, но это не всегда удобно и возможно. Поэтому лучше все же работать с полноразмерной опалубкой.

На опалубку пускают любые доступные материалы: доски, листы РСП, металл

Важно, чтобы все элементы конструкции стыковались с щелями не более 3 мм. В противном случае возможно образование раковин

Лучше, когда схема армирования ленточного фундамента нарисована заранее – легче будет ориентироваться при закладке арматуры внутрь опалубки. Если опалубка выходит высокая, то желательно проектировать ее шириной 50 см или более, даже если требуются в теории менее массивные конструкции – просто чтобы можно было работать внутри нее и нормально соединять элементы.

Вяжут в местах пересечения любых элементов конструкции и там, где они соединяются, наращиваются. Вязки при этом идут не реже чем через 25 см, а взаимный перехлест прутьев должен быть в пределах 25 – 50 диаметров. То есть при толщине 10 мм нахлест должен составлять от 25  до 50 см. На углах частота хомутов удваивается.

Нельзя в углах просто соединять нахлестом продольные прутья и связывать их. Для крепления углов нужно использовать Г-образные или П-образные (при Т-образном примыкании стен) гнутые элементы. При этом нахлест арматуры при вязке минимум 50 диаметров. В углах увеличивают количество и поперечных элементов, пуская их с шагом 0,4 высоты элемента, но не реже чем через 25 см.

Вязка арматуры на углах

Технически это выглядит примерно так. На дно траншеи засыпают песок толщиной примерно 15 см, проливают его. Затем монтируют опалубку и заливают первый слой бетона примерно в 5 см. Чтобы выровнять основание. Потом монтируют опалубку.

Продольные связи должны проходить не ближе чем в 5 см от стен опалубки. В противном случае они заржавеют. Чтобы арматурный пояс не соприкасался с низом формы, под него подкладывают небольшие камни или кирпичи, которые потом останутся в заливке. Но можно поступить иначе. На месте поперечных арматурин по всему нижнему поясу сверлятся в опалубке отверстия, равные диаметру арматуры или чуть больше. В которые затем вставляют прутья арматуры, отрезанные с небольшим запасом. Получаются как бы небольшие кронштейны, на которые потом и опираются продольные элементы, а уж к ним прикручиваются и вертикальные.

Схема вязки на углах

Арматуру монтируют поясами. Лучше прямо в опалубке. Крутить все это снаружи, а потом переносить в опалубку много сложнее и тяжело физически. Прутья режут ножовкой по металлу, болгаркой, гидроножницами – чем удобнее, что имеется под рукой.

Соединения

Традиционный материал для фиксации арматуры – мягкая вязальная проволока, сложенная вдвое. Считается, что удобнее

Так вяжут арматуру крючком

всего в работе проволока для вязки арматуры, диаметр которой 1,2 – 1,5 мм. Правда, в пособиях по строительству часто поднимается вопрос, можно ли вязать арматуру пластиковыми хомутами. Этот способ несколько менее бюджетен, но предпочтительнее с точки зрения временных затрат.

Конечно, задача вязки – зафиксировать некую пространственную конструкцию до заливки ее бетоном. И с этой позиции применение хомутов допустимо. Но на деле метод лучше оставить для каких-то неответственных и малогабаритных элементов. Для фундамента все же лучше применять проволоку, поскольку где-то придется опираться на вязки, где-то потребуется максимально жесткое крепление, которых пластиковый хомут не в состоянии обеспечить. Тем более, что существует простое приспособление для вязки, заметно ускоряющее процесс.

Правила вязки

Вязать арматуру для силового каркаса можно несколькими способами:

1. Ручная вязка стальным крючком и кусачками.
2. Полуавтоматическая вязка специальным крючком, который может находится в реверсивном движении.
3. Автоматический способ с применением пистолета или шуруповерта с насадкой для вязания проволоки.

Занимаясь частным домостроением, собственник может заказать готовый армокаркас на специализированном предприятии.

Несмотря на высокое качество сборки готовой конструкции, при этом возникают дополнительные расходы, связанные с ее доставкой на стройплощадку. Поэтому строителю целесообразно разобраться с технологией и самому выполнить все работы.

Подготовка

Мероприятия, которые следует выполнить перед началом вязки:

1. Расчет суммарных нагрузок на фундамент.
2. Разработка чертежа и рабочего эскиза армокаркаса.
3. Выбор оптимальной марки арматурных стержней (от класса стали и диаметра стержней зависит допустимый угол изгиба).
4. Определение потребности в количестве арматуры (расчет проводится по схеме вязки).
5. Подготовка инструментов для вязания.

Укладка арматурной сетки

При укладке силовой конструкции для плиты соблюдают следующие требования:

1. Арматуру укладывают в двух направления, формируя квадратные ячейки с максимальным размером 300 на 300 мм. Шаг ячейки уменьшается под несущими стенами. В центральной части размер ячейки может быть максимально большим (до 0,3% армирования).
2. Фрагменты сетки размещают предельно близко к нижней и верхней граням, учитывая 30 мм защитного слоя.
3. Стержни сеток по торцам соединяют между собой П-образными хомутами.
4. В местах стен и колонн оставляют выпуск вертикально арматуры для усиления конструкции.

Технологические этапы и схема вязки армирующего каркаса

Порядок действий зависит от метода вязания элементов. Алгоритм операций при ручной вязке будет следующим:

1. Укладывают продольные и поперечные арматурные стержни на рабочей площадке.
2. Нарезают заготовки длинной от 15 до 20 см из вязальной проволоки.
3. Сгибают заготовки по центру.
4. В узле стыковки арматурных стержней диагонально размещают согнутую проволоку.
5. В сформированную петлю продевают крючок.
6. Втягивают концы проволоки в петлю.
7. Проворачивают крючок, добиваясь необходимой силы затяжки.

Особенности процесса и инструмент

Нюансы вязания армокаркаса:

1. При толщине монолитной плиты от 150 мм формируют силовую конструкцию из двух ярусов решетки, соединенных между собой вертикальными прутками.
2. При толщине плиты менее 150 мм размер ячейки может быть в пределах от 200 на 200 до 400 на 400 мм.
3. Для жесткого соединения элементов используют отожженную проволоку.

Выбор инструмента для вязания силовой конструкции подбирается индивидуально:

1. Для разового монтажа используют вязальный крючок (покупной или самодельный), кусачки, круглогубцы. Если есть возможность, применяют реверсивный инструмент.
2. Для изготовления армокаркаса в промышленных масштабах используют автоматический пистолет.
