Устройство и принцип действия лазерной рулетки

Лазерная рулетка представляет собой небольшой прибор, состоящий из оптических и электронных компонентов.

Устройство лазерной рулетки

Устройство лазерной рулетки

1. Корпус. У большинства приборов он сделан из пластика и имеет эргономичные вставки. Корпус защищает устройство от влаги и пыли.
2. Излучатель сигнала.
3. Приёмник сигнала.
4. Преобразователь сигнала. Находится в корпусе. Преобразует световой формат в цифровой.
5. Дисплей. На него выводятся полученные данные. Выполнен на жидких кристаллах. Для хорошей видимости в дневное время дисплей имеет сильную подсветку.
6. Электронный блок управления. Расположен внутри корпуса.
7. Аккумулятор.
8. Панель управления с кнопками.

Лазерная рулетка не измеряет расстояние в буквальном смысле. Она обрабатывает полученные данные, преобразуя их в расстояние.

Схема работы лазерного дальномера

Принцип действия прибора заключается в следующем:

1. Пользователь нажимает на кнопку;
2. Прибор генерирует световой поток и с помощью излучателя посылает его в прямом направлении;
3. Дойдя до цели, луч возвращается обратно, попадая в приёмник;
4. Преобразователь конвертирует световой поток в цифровой сигнал;
5. Процессор вычисляет расстояние исходя из времени прохождения луча туда и обратно, и скорости движения;
6. Полученный результат выводится на дисплей. Скорость обработки данных у бытовых приборов до 3 секунд, а профессиональные срабатывают за долю секунды.

Принцип работы лазерного дальномера

Чтобы осуществить замеры стен при помощи дальномера, сначала необходимо включить уровень. После этого измеряют поверхность стены по высоте и длине. От полученных значений следует отнять площадь, занимаемую окнами и дверными проемами.

Полученные цифры помогут сориентироваться в необходимом количестве строительных материалов, чтобы максимально избежать перерасхода. Для новичков лазерный дальномер является хорошим помощником.

Для удобства использования в различных условиях некоторые производители оснащают приборы встроенными камерами и визорами.

Но это касается геометрически правильных форм. Однако прибор используют и в инженерной сфере, например, для измерения котлованов. Тут будут присутствовать определенные погрешности. Кстати, на точность показаний во многом влияет и результативность самой рулетки, так как в темное время суток она выше, чем днем. Поэтому нередко используется дополнительное оборудование в виде визира или видеокамер, чтобы была возможность хорошо видеть лазер.

Чтобы определить дальность нахождения объекта, используют беспрерывное электромагнитное излучение. Дальномер может работать в трех режимах:

• фазовом;
• импульсном;
• комбинированном, который объединяет в себе предыдущие два.

В первом случае принцип действия – модуляция синусоидального сигнала, при этом частота будет варьироваться от 10 до 150 МГц.

Во втором варианте идет отражение импульса и его периодическая задержка. Несмотря на то что такая техника достаточно умна, контроль за ней все-таки необходим, так как сбои свойственны любой аппаратуре. Для того чтобы иметь правильное представление о принципе работы дальномера, руководство по эксплуатации требует тщательного изучения.

В зависимости от того, насколько тщательно придерживаться требований инструкции, дальномер будет работать точно или давать погрешности.

Дополнительные функции лазерной рулетки – дальномера

Дальномер может не только вычислять площадь и объем, но и выполнять дополнительные функции:

• определять высоту и ширину здания по двум наклонным и одному перпендикулярному расстоянию, а также высоту и ширину различных элементов на фасадах зданий;
• находить высоту и длину по двум измерениям, устанавливать кратчайшее расстояние при слежении (перпендикуляр к поверхности);
• определять максимальное расстояние (диагональ помещения), среднее значение из восьми измерений с максимальной точностью, на какую способен прибор;
• вычислять площадь треугольника по стороне и высоте, по трем измеренным сторонам;
• рассчитывать тупой угол треугольника по трем сторонам;
• вычислять площадь круга;
• рассчитывать площадь стены с наклонным потолком (крышей дома);
• определять угол наклона потолка (ската крыши), длину ската крыши.

Лучшие дальномеры для внешних работ

Лазерные рулетки для наружных работ помогут обустроить прилегающую к дому или зданию территорию, измерить большие расстояния и выполнить сложные расчеты. Такие модели оснащены оптическими визирами, делающими работу на улице проще и удобней.

BOSCH GLM 250VF

Делает измерение на расстояние до 250 метров в солнечную, пасмурную и ветреную погоду, запоминает 30 позиций и выполняет вычисления между ними.

Достоинства:

• Простота использования и быстрота вычислений;
• Компактные размеры.

Недостатки:

Отсутствие индикатора батареи.

LEICA DISTO D510

Позволяет определить дальность до 200 метров. Благодаря угломеру в 360 градусов вычисляет недоступные для других дальномеров параметры.

Достоинства:

• Обладает функцией передачи данных по Bluetooth;
• Ip защита;
• Видоискатель.

Недостатки:

• Даже при выключенном устройстве происходит разрядка батареек, поэтому после использования их лучше вынимать;
• Большой размер относительно других дальномеров.

BOSCH GLM 150

Относительно недорогой компактный прибор для внешних работ. Вычисляет расстояние до 150 метров, запоминает 30 позиций и обладает необходимым набором вычислительных функций.

Достоинства:

• Погрешность в измерениях всего 1 мм;
• Большие удобные кнопки.

Недостатки:

• Отсутствие угломера;
• Хрупкая позиционная скоба;
• Нет оптического визира, что усложняет работу при ярком освещении.

CST/Berger RF25

Внушительное многофункциональное устройство, с помощью которого вы сможете легко измерить объем, площадь, минимальное и максимальное расстояние, произвести косвенные измерения. Может выдержать температуру до 70 градусов.

Достоинства:

• Встроенный прицел;
• Наличие откидного штифта для измерений в труднодоступных местах;
• Большой дисплей, вмещающий 4 строки.

Недостатки:

Завышенная стоимость.

Цена таких дальномеров в большинстве зависит от дальности расстояния, которое они могут определить. Функционал и качество у моделей схожи, поэтому сложностей при выборе возникать не должно.

Как пользоваться лазерной рулеткой

Пользоваться лазерным дальномером достаточно просто.

К каждому прибору прилагается инструкция по эксплуатации, в которой описаны такие шаги по проведению измерительных работ:

1. Для начала нужно включить прибор путем нажатия кнопки «on/off».
2. После этого требуется выбрать необходимую функцию.
3. Выбирается единица измерений, в которой прибор отобразит конечное значение.
4. Теперь нужно расположить рулетку ровно в точку, от которой нужно замерять, и лучом направить в точку, до которой нужно померить.
5. Когда прибор установлен в нужном положении, необходимо нажать на кнопку измерения.
6. В течение нескольких секунд информация будет отображена на экране устройства.

Достичь эффективной работы лазерной рулетки можно путем использования ее в теплых помещениях с умеренным уровнем влажности и достаточным освещением. Инструменты предназначаются для измерения прямых расстояний, поэтому при наличии углублений в стене, потребуется дополнительно воспользоваться рулеткой.

Если планируется выполнить измерения на улице, то немаловажно обратить внимание на следующие рекомендации:

1. Для таких целей должны использоваться дальномеры, максимальная длина измерений у которых составляет 200-300 м.
2. Понадобится воспользоваться мишенью, так как луч на 200-300 метров не сможет пройти. Такие мишени обычно имеются в комплекте дальномеров для больших расстояний.
3. Осуществлять измерительные работы на улице рекомендуется с применением штатива.

Прибор имеет прямую зависимость от погодных условий:

• При наличии солнечной погоды измерения получаются не точными, так как ухудшается видимость луча. Рекомендуется проводить работы во время пасмурной погоды или в вечернее время.
• Если во время использования прибора наблюдается туман или сильная загазованность воздуха, то это также негативно отражается на точности измерений.
• Во время ветреной погоды рекомендуется дальномер фиксировать на штативе, так как любые колебания прибора в руке отражаются на качестве измерений.

Использовать инструмент можно как внутри помещений, так и снаружи, но при проведении наружных измерений, следует обязательно учитывать погодные условия.

В заключение важно отметить, что такой инструмент является отличной альтернативой для замены обычной рулетки. Применяя современный дальномер можно не только облегчить физический труд, но и ускорить процедуру измерений

Также как пользоваться лазерным уровнем, про выбор лазерной рулетки.

Физические основы измерений и принцип действия

Задача определения расстояния между дальномером и целью сводится к измерению соответствующего интервала времени между зондирующим сигналом и сигналом, отражения от цели. Различают три метода измерения дальности в зависимости от того, какой характер модуляции лазерного излучения используется в дальномере: импульсный, фазовый или фазово-импульсный.

Сущность импульсного метода дальнометрирования состоит в том, что к объекту посылается зондирующий импульс, он же запускает временной счетчик в дальномере. Когда отраженный объектом импульс приходит к дальномеру, то он останавливает работу счетчика. По временному интервалу автоматически высвечивается перед оператором расстояние до объекта.

Оценим точность такого метода дальнометрирования, если известно, что точность измерения интервала времени между зондирующим и отраженным сигналами соответствует 10 в -9 с. Поскольку можно считать, что скорость света равна 3*10в10 см/с, получим погрешность в изменении расстояния около 30 см. Специалисты считают, что для решения ряда практических задач этого вполне достаточно.

При фазовом методе дальнометрирования лазерное излучение модулируется по синусоидальному закону. При этом интенсивность излучения меняется в значительных пределах. В зависимости от дальности до объекта изменяется фаза сигнала, упавшего на объект. Отраженный от объекта сигнал придет на приемное устройство также с определенной фазой, зависящей от расстояния.

Оценим погрешность фазового дальномера, пригодного работать в полевых условиях. Специалисты утверждают, что оператору не сложно определить фазу с ошибкой не более одного градуса. Если же частота модуляции лазерного излучения составляет 10 Мгц, то тогда погрешность измерения расстояния составит около 5 см.

По принципу действия дальномеры подразделяются на две основные группы, геометрического и физического типов.

Первую группу составляют геометрические дальномеры. Измерение расстояний дальномером такого типа основано на определении высоты h равнобедренного треугольника ABC (рис. 3) например по известной стороне АВ = I (базе) и противолежащему острому углу. Одна из величин, I обычно является постоянной, а другая — переменной (измеряемой). По этому признаку различают дальномеры с постоянным углом и дальномеры с постоянной базой.

Дальномер с постоянным углом представляет собой подзорную трубу с двумя параллельными нитями в поле зрения, а базой служит переносная рейка с равноотстоящими делениями. Измеряемое дальномером расстояние до базы пропорционально числу делений рейки, видимых в зрительную трубу между нитями. По такому принципу работают многие геодезические инструменты (теодолиты, нивелиры и др.).

Относительная погрешность нитяного дальномера — 0,3-1%. Более сложные оптические дальномеры с постоянной базой, построены на принципе совмещения изображений объекта, построенными лучами прошедшими различные оптические системы дальномера. Совмещение производится с помощью оптического компенсатора, расположенного в одной из оптических систем, а результат измерения прочитывается по специальной шкале. Монокулярные дальномеры с базой 3-10 см широко применяются в качестве фотографических дальномеров. Погрешность оптических дальномеров с постоянной базой менее 0,1% от измеряемого расстояния.

Принцип действия дальномера физического типа состоит в измерении времени, которое затрачивает посланный дальномером сигнал для прохождения расстояния до объекта и обратно. Способность электромагнитного излучения распространяться с постоянной скоростью дает возможность определять дальность до объекта.

Различают импульсный и фазовый методы измерения дальности. При импульсном методе к объекту посылается зондирующий импульс, который запускает временной счетчик в дальномере. Когда отраженный объектом импульс возвращается к дальномеру, то он останавливает работу счетчика. По временному интервалу (задержке отраженного импульса), с помощью встроенного микропроцессора, определяется расстояние до объекта:

L=ct / 2

где: L — расстояние до объекта, с — скорость распространения излучения, t — время прохождения импульса до цели и обратно.

АВ -база, h -измеряемое расстояние

При фазовом методе — излучение модулируется по синусоидальному закону с помощью модулятора (электрооптического кристалла, меняющего свои параметры под воздействием электрического сигнала). Отраженное излучение попадает в фотоприемник, где выделяется модулирующий сигнал. В зависимости от дальности до объекта изменяется фаза отраженного сигнала относительно фазы сигнала в модуляторе. Измеряя разность фаз, измеряется расстояние до объекта.

Лазерная рулетка: устройство и принцип работы

Принцип работы лазерного дальномера (рулетки) довольно простой и основан он на способности твердых тел отражать сигналы различного типа – практически так же работает и масса других подобных приборов. Например, эхолот или металлоискатель – разница между ними заключается только в типе используемого излучения. В случае с дальномером используется сконцентрированный световой поток, именуемый лазерным лучом. Специальный излучатель рулетки выпускает луч, который отражается от твердого тела и возвращается назад – отражение улавливает приемник и на основе задержки во времени между выпущенным и принятым сигналом рассчитывается расстояние. Погрешность при этом, в зависимости от расстояния до цели, может составлять максимум 1мм.

Как устроена такая рулетка? Стандартно она представляет собой набор следующих компонентов.

1. Корпус. В большинстве случаев пластиковый, с противоскользящими и противоударными вставками. Как правило, защищает само устройство от проникновения пыли и влаги.
2. Лазерный излучатель – в серьезных профессиональных инструментах дополняется оптикой с защитой от запотевания.
3. Приемник (он же оптический фильтр). Служит для приема отраженного сигнала. Также оборудуется защищающей от запотевания оптикой.
4. Преобразователь сигнала. Конвертирует световой сигнал в цифровой сигнал.
5. Дисплей для вывода данных измерения. Как правило, черно-белый, жидкокристаллический.

6. Блок управления – рабочая плата, запрограммированная в особый режим работы. Именно она отвечает за все расчеты и вообще полностью за адекватную работу лазерного дальномера.

Кроме всего прочего, строительный лазерный дальномер укомплектовывается и различными вспомогательными приспособлениями – например, профессиональные модели измерителя комплектуются оптическим прицелом, без которого не обойтись в процессе измерений на большие расстояния. К слову говоря, профессиональные модели лазерной рулетки могут работать на расстоянии до 250м – зрительно (без оптики) правильно определить наводку луча человек физически не в состоянии. Также зачастую применяется штатив, различные пузырьковые уровни и многое другое. В общем, по итогу профессиональное оборудование данного типа может представлять собой полноценный измерительный комплекс.

Популярные модели

Ассортимент лазерных дальномеров очень широк. Модели отличаются по стоимости и функционалу.

ADA Cosmo MINI А00410

Компактное устройство весом 110 гр. позволяет производить измерения с погрешностью до 3 мм. Функция автоотключения обеспечивает экономию заряда батареи. Управление осуществляется при помощи трёх клавиш, поэтому пользоваться им сможет даже новичок. Корпус оснащён защитой от пыли и влаги, информация на дисплее хорошо читается даже при ярком свете. Устройство относится ко второму классу.

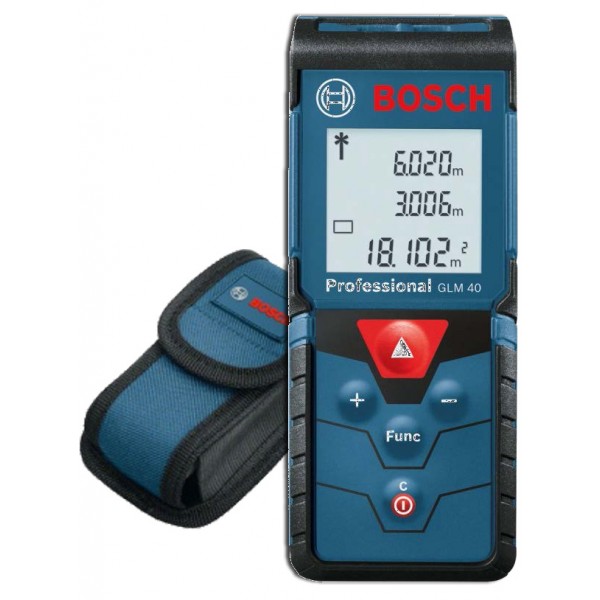

Bosch GLM 40 Professional 0.601.072.900

Профессиональный инструмент с ударопрочным корпусом и функциями измерения длины, площади и объёма. Весит всего 90 гр., показатель погрешности – 1,5 мм. Присутствует защита от влаги и пыли.

Metabo LD 60 606163000

Прибор оснащён функциями непрерывного измерения и вычисления площади. Корпус имеет защиту от внешних повреждений, влаги и пыли. Погрешность – 1,5 мм, масса – 110 гр.

AEG LMG50 447680

Особенностью прибора являются функции безостановочного измерения, вычисления площади и запоминания результатов (до 20 последних замеров). Вес – 98 гр., погрешность – 1,5 мм. Оснащается ударопрочным корпусом.

ADA Cosmo 100

Профессиональный, но очень простой в использовании инструмент. Измеряет параметры объекта даже при очень ярком свете на расстоянии до 100 м с погрешностью 1,5 мм. Весит 120 гр., оснащается уклономером.

Leica Disto D110 808088

Прибор весит 92 грамма. Может соединяться с мобильными гаджетами через Bluetooth. Погрешность составляет 1,5 мм. Позволяет производить замеры на улице даже при низкой температуре (до -10 градусов).

Лучшие полупрофессиональные лазерные дальномеры

Модели этой категории обладают расширенным набором функций. Помимо измерения расстояния на дальности от 40 м, они способны также производить сложение, вычитание данных, вычислять объем и площадь.

Полупрофессиональные дальномеры отличаются умеренной стоимостью и могут использоваться не только в домашних работах, но и на открытом пространстве.

Laserliner LaserRange-Master T4 Pro

4.9

★★★★★
оценка редакции

96%
покупателей рекомендуют этот товар

Модель оснащена датчиком наклона 360°, позволяющим вычислить вертикальную и горизонтальную составляющую измеряемого расстояния.

Прибор также способен определить площадь и объем помещения, обладает функцией «Пифагор» для расчета высоты зданий и размеров прямоугольных ниш.

Дальность измерения — 40 метров, погрешность при этом не превышает 2 мм. Лазерная рулетка оснащена трехстрочным сенсорным экраном с подсветкой и отвечает классу защиты IP54, гарантирующему устойчивость устройства к воздействию пыли и влаги.

Достоинства:

• широкие возможности измерения;
• выбор точки отсчета;
• защита от внешнего воздействия;
• поддержка Bluetooth.

Недостатки:

сложность управления.

Laserliner LaserRange-Master T4 Pro будет полезен при работе в неблагоприятных условиях, использования в труднодоступных местах. Его стоит приобрести для решения сложных измерительных задач.

Stabila LD 420 Set

4.9

★★★★★
оценка редакции

92%
покупателей рекомендуют этот товар

Главным преимуществом модели является стабильная работа в неблагоприятных условиях. Она обеспечивается ударопрочным кожухом, а также защите корпуса от попадания внутрь влаги и пыли, соответствующей классу IP65.

К дополнительным возможностям устройства стоит отнести функции непрерывного измерения, вычисления объема и площади объекта. Прибор ведет работу на расстоянии до 100 метров и дает погрешность не более 1 мм.

Достоинства:

• точность измерений;
• долгий срок службы;
• широкие возможности;
• удобное управление;

Недостатки:

энергозатратен.

Stabila LD 420 Set будет полезна при работе на масштабных строительных объектах. Отличный выбор для использования на открытом воздухе.

Veber 6х26 LR 800

4.8

★★★★★
оценка редакции

89%
покупателей рекомендуют этот товар

Особенностями модели являются эргономичный дизайн и простота управления. Все благодаря светодиодной подсветке, наличию всего двух кнопок и интуитивно понятному интерфейсу.

Прибор способен определить дистанцию до цели на расстоянии около 800 метров с погрешностью не более 100 см.

Для точного наведения на необходимую точку устройство оснащено монокуляром с шестикратным увеличением.

Достоинства:

• большая дальность измерений;
• удобное управление;
• защита от влаги и пыли;
• точность наведения на объект.

Недостатки:

крупные габариты.

Veber станет отличным приобретением для людей, ведущих активный образ жизни. Он пригодится на охоте, в стрелковых видах спорта и в многодневных походах.

Stanley TLM165

4.8

★★★★★
оценка редакции

87%
покупателей рекомендуют этот товар

Устройство способно не только производить измерения, но и проводить с полученными значениями ряд вычислений. К ним относится определение площади и объема, сложение и вычитание.

Диапазон измеряемых расстояний — от 0,1 до 50 метров, погрешность составляет около 1,5 мм. Прибор ведет статистику замеров, позволяющую анализировать и сравнивать получаемые результаты. Для удобства пользователя экран дальномера имеет двухстрочное разделение и подсветку.

Достоинства:

• точность измерений;
• защита от влаги и пыли;
• компактность;
• архив замеров.

Недостатки:

слабая видимость на улице.

Stanley TLM165 подойдет для несложных инженерных работ в помещении. Его можно рекомендовать как домашним мастерам, так и профессионалам.

Зубр ДЛ-30

4.7

★★★★★
оценка редакции

87%
покупателей рекомендуют этот товар

Смотрите обзор

Управление устройством производится с помощью трех кнопок на передней панели, каждая операция сопровождается звуковым сигналом и индикацией. Модель оснащена функциями трекинга, «Пифагора», измерения длины, площади и объема.

Прибор отличается долгой работой на одном заряде аккумулятора — более 10000 измерений. Зубр ДЛ-30 обладает двумя точками отсчета для удобства использования и автоматически отключается через 180 секунд бездействия.

Достоинства:

• богатый функционал;
• удобство работы;
• простая настройка;
• экономичное энергопотребление.

Недостатки:

маленький дисплей.

Зубр ДЛ-30 стоит приобрести для использования в строительных работах или прокладывании сетей энергоснабжения.

Простота и надежность устройства гарантируют стабильное его функционирование на протяжении длительного времени.

На чем основан принцип работы дальномера

Функционирование лазерного дальномера-рулетки заключается в снятии замеров по времени, за которое происходит отражение луча в одном направлении и обратно (время отклика). Такого типа принцип работы позволяет узнать расстояние с максимальной точностью. Создаваемый луч лазера проецируется на поверхность, а затем отражается от нее, возвращаясь к приемнику. В зависимости от времени возврата луча происходит выявление протяженности до объекта. Исчисления производятся микроконтроллером, который размещен в приборе.

Многие говорят о том, что принцип работы лазерного дальномера заключается по времени — от прохождения создаваемого луча и его возврате обратно. Инструмент при этом осуществляет исчисления времени возврата луча, на основании которого и выдаются соответствующие показатели длины. Однако так работают далеко не все приборы. Рассмотрим, как работает дальномер лазерный импульсного типа, которым можно измерять расстояние до 15000 метров.

1. Дальномер излучает не только световой луч, но и серию импульсов высокочастотного диапазона. Эти импульсы имеют вид синусоиды, подобной работе переменного тока
2. Частота импульсов одинаковая и не изменяется в зависимости от длины луча. Когда луч достигает цели (поверхности), то он отражается от нее, и возвращается обратно, фиксируясь приемником устройства
3. При достижении цели происходит преобразование сигнала, который возвращается к приемнику без изменения частоты, но с изменением синусоиды
4. Далее в работу включается микроконтроллер, который исчисляет не время возврата синусоиды, а сдвиг фаз, который сформировался
5. На основании данных сдвига фаз происходит вычисление расстояния до измеряемого объекта

Выше показано схематически, как работает лазерный дальномер импульсного типа. Работать рассматриваемым устройством достаточно просто, поэтому как правильно пользоваться лазерным дальномером, не возникает вопросов. К одной точке надо приложить прибор, а затем спроецировать луч на объект, расстояние к которому надо определить. В течение нескольких секунд на экран ЖК-дисплея выводится информация о протяженности в цифровом значении.

https://youtube.com/watch?v=94SHhVWcnBk%3F

Это интересно! Лазерные рулетки являются самыми современными и точными. До этого использовались устройства дистанционного типа, измерения которых проводились за счет ультразвука. Недостаток таких устройств в том, что они имеют большие погрешности, поэтому большого распространения они так и не получили.

Использование лазерных дальномеров

Основным достоинством лазерного дальномера является то, что с его помощью расстояния в несколько десятков метров может измерять один человек, не прибегая к посторонней помощи. При этом погрешность измерений не будет превышать 1 – 2 мм. Платой за удобство и точность является цена приборов. Стоимость бытовых лазерных рулеток начинается от нескольких десятков долларов. Профессиональные модели, обладающие высокой точностью и широким функционалом, могут стоить несколько сотен долларов.

Главным элементом, обеспечивающим точность измерений электронных рулеток, является лазер. Этот когерентный источник света был изобретен в 60-х годах прошлого века. В первых лазерах в качестве рабочего тела использовались искусственные рубины. Одними из первых лазерные дальномеры стали применять военные. Дальномеры поступали на вооружение в артиллерию, их устанавливали на танках и кораблях. Приборы были громоздкими, имели большой вес и стоили дорого. В современных рулетках используются миниатюрные полупроводниковые лазеры, которые потребляют мало энергии. Это позволило создавать компактные, экономичные и относительно недорогие изделия, применяемые в мирных целях.
