Параметры винтовой лестницы

Рис. 1 Общий чертеж лестницы

• H — высота лестницы — как правило определяется высотой этажей Вашего дома
• D1 — диаметр лестницы — габарит лестницы, зависит от того, сколько места Вы можете выделить в своём доме для лестницы
• D1 — внутренний диаметр — габарит стержня, к которому монтируются ступени
• A — угол поворота — зависит от взаиморазмещения начала лестницы и «принимающей» площадки верхнего этажа
• Z — толщина ступеней — геометрический параметр материала (например, досок), из которых Вы планируете строить лестницу
• C — количество ступеней — за сколько шагов Вам будет комфортней всего переместится с этажа на этаж

Функция «Черно-белый чертеж:»

Рис. 2 Черно-белый чертеж лестницы

Использовать данную функцию целесообразно в двух случаях:

1. Если Вы привыкли работать со стандартными ГОСТироваными чертежами, и, соответственно, лучше воспринимаете графику без цветового наполнения.
2. Если Вы собираетесь распечатать результаты расчёта винтовой лестницы онлайн. Тогда и меньше краски/тонера потратите и визуальное восприятие рисунков на бумаге будет лучше. И, конечно же, данная функция используется при печати на чёрно-белом принтере.

Главный результат работы данного калькулятора — чертёж и расчёт винтовых ступеней.

По этому чертежу изготавливаются детали, из которых собирается конструкция.

Рис. 3 Пример чертежа ступени

Все остальные чертежи показывают конечный вид конструкции после состыковки ступеней со стержнем.

Как сделать эффектным переход на второй и третий этаж? Какой из вариантов дизайна выбрать, чтобы Ваш дом получил свою изюминку? Обратите внимание на винтовые лестницы разных размеров  и форм, которые можно собрать своими руками или доверить их изготовление профессионалам своего дела.  Расчет винтовой лестниц на второй этаж с помощью нашего сервиса позволит  не только уточнить стоимость будущего изделия, но и определиться с выбором параметров. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным

Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера. В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

В самостоятельном оснащении дома лестницей поможет онлайн калькулятор для расчета винтовой лестницы на второй этаж, а если доверить профессионалам эту работу, то весь перечень работ будет выполнен без вашего участия, но с учётом всех Ваших требований и пожеланий

Важно отметить, что по сравнению с другими видами лестниц, именно винтовая обойдётся дешевле, а  в дизайне и надёжности не будет уступать остальным. Она может быть выполнена з деревянных  или металлических ступеней, но в общей стилистике с дизайном интерьера

Как рассчитать удобную лестницу?

Чтобы сделать простую, при этом достаточно безопасную внутреннюю либо наружную лестницу, совсем не нужно использовать сложнейшие математические расчеты или покупать дорогостоящие компьютерное программное обеспечение. Сделать расчет возможно без специальных и углубленный познаний. Необходимо лишь владеть базовыми знаниями эргономики, которые помогут расчету удобства лестничных ступеней.

Секреты удобства лестницы

Наиболее практичная, удобная в эксплуатации лестница такая, где размер шага человека соответствует параметрам самих ступеней.

Ширина проступи важнейший показатель комфортного спуска. Спускаться по очень узким ступеням возможно лишь наступая на пятки, и если подъем еще может быть более или менее безопасным, то спуститься нормально не получится. Придется двигаться спиной. При спускании с лестницы стопа должна спокойно располагаться на ступени всей своей площадью. Минимальный комфортный размер ширины ступеньки- 28 сантиметров, что соответствует 42 размеру обуви (российская таблица), минимально допустимый- 25 см.

Приемлемый уклон всего марша лестницы должен быть от 30 до 40 градусов. Если он очень большой, пользование ею становится неудобным, то же касается и маленького уклона, при котором лестница займет больше пространства в помещении. Межступенчатая высота еще один важная составляющая, отвечающая за безопасность лестницы. Частое расположение ступенек заставляет делать мелкие и частые шаги, а при редком расположении напротив придется высоко поднимать ноги, в обоих случаях это вызывает дискомфорт.

Получается, высота напрямую зависит от человеческого шага. Учитывая индивидуальность физиологических данных, оптимальная высота для всех возрастных групп членов семей 15-18,5 сантиметров.

Ширина лестничного марша зависит от назначения и расположения лестницы. Если она находится в помещении с маленькой проходимостью, то допустима ширина — 80 см, если проход встречный, то рекомендуемая ширина марша — 1,20 метров. Накопленный практический опыт строительства, применения лестниц раскрывается в определенных формулах расчета.

Расчет лестницы

В строительной практике приняты определенные размеры лестницы для дома. Ступени чаще всего имеют размер 150×300 мм, т.е. высота ступени — 150, ширина — 300 мм. Эти размеры позволяют устроить уклон марша в соотношении 1:2 . Ширина лестницы должна быть не менее 1200 мм, ширина площадок — не менее ширины марша. Количество ступеней в одном марше колеблется от 5 до 18.

Чтобы правильно определить необходимое количество ступеней, следует прежде всего построить лестничную клетку графически в масштабе или в натуре на стене.

Соотношение высоты подступенка к ширине проступи

Существуют три формулы соотношения высоты подступенка j к ширине проступи e . Это формула шага, формула безопасности и формула удобства

Наиболее важной является формула шага. Требованиям всех трёх формул удовлетворяет соотношение 17/29

• формула удобства: e — j = 12 см
• формула шага: 2j + e = 62 (60-64) см
• формула безопасности: e + j = 46 см

• проступь: 26 ≤ e ≤ 32 в среднем 29
• подступенок: 14 ≤ j ≤ 20 в среднем 17
• формула шага: 60 ≤ 2 j + e ≤ 66 в среднем 63 (62)
• формула удобства: e — j в среднем 12
• формула безопасности: 45 ≤ e + j ≤ 47 в среднем 46

Пример расчёта лестницы

В двухэтажном доме предусмотрена лестничная клетка длиной 5900 мм, шириной — 3000 мм, высотой от уровня пола 1-го этажа до уровня пола 2-го этажа — 3300 мм и расстоянием между маршами 100 мм.

Расчёт лестницы

При высоте 3300 мм лестница должна быть двухмаршевой.

Для расчета ширины марша лестницы из ширины лестничной клетки (3000 мм) следует вычесть промежуток между маршами (100 мм) и разделить остаток на 2; получим

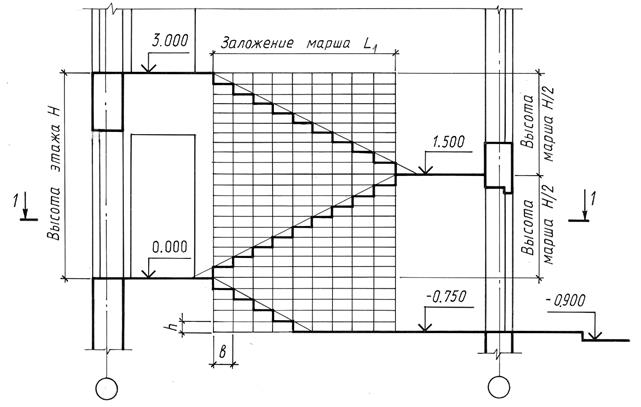

Высота каждого марша лестницы будет равна высоте этажа (3300 мм) делённого на 2, т.е.

Размер ступеней принимают равным 150 x 300 мм (150 мм — высота). Количество подступенков в каждом марше определяют делением высоты марша на высоту подступенка, т.е.

Проступь верхней ступени каждого марша совпадает с поверхностью площадки, а это значит, что проступей будет на 1 меньше, т.е. 10. Поэтому каждый марш будет состоять из 11 подступенков и 10 проступей.

Зная ширину проступи лестницы (300 мм) и количество ступеней (10), можно определить горизонтальную проекцию марша, его длину (заложение марша). Для этого ширину проступи умножают на количество ступеней:

Ширина каждой площадки предусматривается равной ширине марша, т.е. 1450 мм.

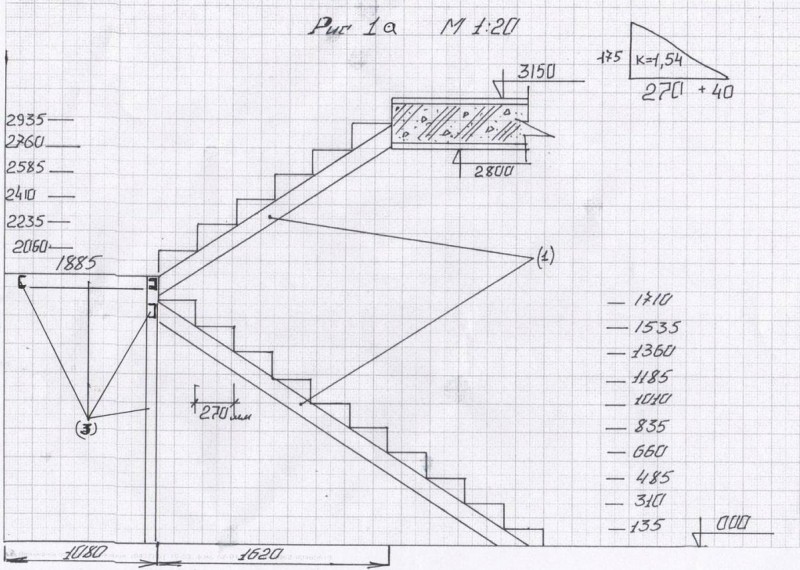

По выполненному чертежу лестницы на стенах размечают площадки, тетиву и ступени. Внизу стены отмеряют ширину площадок (по 1450 мм), а от них — ширину проступи (по 300 мм).

По полученным отметкам при помощи отвеса и намеленного шнура проводят строго вертикальные линии. Затем на уровне пола 1-го этажа проводят горизонтальную линию, от неё отмеряют 150 мм и проводят вторую горизонтальную линию, определяя проступь 2-ой ступени, и т.д. Последняя (11-я) проступь должна находиться на одном уровне с полом площадки.

При разбивке изготовляют фанерный или дощатый шаблон, с помощью которого размечают тетиву: находят положение балок под площадку и бруска (лаги), укладываемого на уровне пола 1-го этажа. На эти балки и брусок будет опираться тетива лестничной клетки.

Как сделать проект лестницы на второй этаж

Изящная лестница, поднимающаяся на второй этаж, всегда является главным украшением дома, причем она может быть деревянной, металлической или даже стеклянной. Фото примеры доказывают, что грамотно выполненная конструкция преображает интерьер, повторяя его стилистическую тематику.

Виды лестниц

Разрабатывая проект лестницы, важно учесть многие факторы и правильно выбрать ее расположение и дизайн. В частных домах для осуществления комфортного подъема на второй этаж чаще всего используются следующие виды лестниц:. Г-образная конструкция пользуется большой популярностью

В ее основе лежат два марша, расположенные относительно друг друга под прямым углом и соединяемых промежуточной площадкой;

Г-образная конструкция пользуется большой популярностью. В ее основе лежат два марша, расположенные относительно друг друга под прямым углом и соединяемых промежуточной площадкой;

П-образная конструкция несколько более громоздкая, а потому лучше всего подойдет для просторных помещений. Состоит она из двух пролетов, соединенных площадкой или забежными ступенями. Этот вид лестницы так же, как и предыдущий обычно применяют в домах, где высота между этажами довольно большая;

• маршевая конструкция является наиболее простой, но она же занимает больше всего места;
• винтовая лестница без сомнения станет чудесным решением для помещения небольшой площади, хотя в использовании она все-таки менее удобна, чем иные варианты, зато выглядит всегда очень эффектно.

В проекте лестницы огромное значение будет иметь и ее конструкция, которая может строиться на тетивах или больцах. В некоторых случаях эти методы можно совмещать. Если вы желаете, чтобы лестница выглядела добротно и солидно, отдайте предпочтение тетивам – балкам, поддерживающим ступени по бокам и снизу. Больцы же представляют собой металлические крепления, которые фиксируют ступени к стене.

Выбор конструкции, ведущей на второй этаж, обычно определяется дизайнерской концепцией воплощаемого проекта. На фото вы можете видеть, как различные варианты лестниц вписываются в интерьеры разной направленности, украшая и облагораживая их.

Еще одним важным критерием выбора является материал, применяемый для изготовления лестницы. Если вы склоняетесь к современным моделям дугообразной или винтовой формы, лучше сделать их металлическими с отделкой, например, из стекла. Металлическая лестница всегда выглядит стильно и современно. Любителям классики лучше остановить выбор на деревянной конструкции.

Расчет лестницы

Создавая проект лестницы, крайне важно правильно высчитать ее размеры. Для начала, необходимо провести измерения имеющегося пространства, а затем высчитать количество, высоту и ширину ступенек

На этом же этапе вычисляется и угол наклона конструкции.

Если говорить о комфорте, то оптимальный угол наклона должен равняться 45 градусам, однако подобные конструкции будут занимать довольно много места, поэтому, гораздо чаще используется подъемная лента с наклоном в 35-40 градусов

Вычисляя высоту и ширину ступеней, нужно принимать во внимание ширину человеческого шага. Стандартной считается ширина в 25-28 сантиметров, что соответствует удвоенной ширине человеческого шага

В завершении необходимо уделить внимание и разработке заграждений и перил, которые важны для вашей собственной безопасности.

Конечно, разработку проекта лестницы лучше всего доверить профессионалам, которые смогут создать удобную и безопасную конструкцию. Металлическая, деревянная или любая другая лестница, независимо от своего дизайна, должна прежде всего соответствовать требованиям безопасности:

• быть прочной и добротной, чтобы выдерживать большое количество нагрузки;

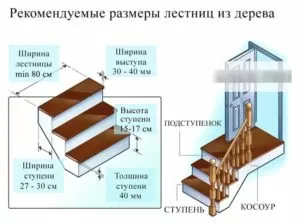

• иметь ширину ступеней не менее 28 сантиметров, а высоту между ними – примерно 15-18 сантиметров;

высота перил лестничного марша должна быть выше 90 сантиметров.

Помните, если при проектировании лестничной конструкции точно соблюдать все требования, этот немаловажный элемент интерьера прослужит вам долго, даря комфорт и ощущение радости.

Проекты двухэтажных коттеджей

В двухэтажном доме будет достаточно пространства для реализации всех идей. При планировке дома с двумя этажами следует учесть, где будет находиться каждое помещение:

• Спальни лучше спланировать таким образом, чтобы оконные проемы выходили на юго-восток или восток;
• Обеденную зону, прихожую и санузел лучше располагать на западной стороне;
• Окна в комнатах для гостей выходят на юг или юго-восток.

С помощью продуманного расположения жилых комнат можно получить много света там, где это необходимо и образовать воздухообмен. Чертеж в разрезе получится доступным, не усложненным лишними деталями. Простота будет гарантировать качество. Такой чертеж станет удобным для дальнейшей работы профессионалов. Внутреннее пространство помещений обустраивается по своему вкусу.

Вам будет интересно:  Что такое поэтажный план и экспликация квартиры, здания

Какая формула расчета лестницы на второй этаж

Монтаж любого строительного сооружения начинается с конструирования и чертежа. Внимательная бумажная работа перед сборкой лестницы на второй этаж поможет составить грамотную формулу расчета и убережет от ненужных переделок и ошибок.

Сэкономить время и средства помогут следующие этапы:

• определение местоположения лестничной конструкции;
• измерение размеров лестничного проема;
• выбор конструкции;
• уточнение количества и определение размера ступенчатых поверхностей;
• изучение высоты и ширины промежуточной площадки;
• учет угла наклона.

Одним из главных моментов считается определение свободного пространства, исходя из цели и частоты использования лестницы, ведущей на второй этаж. Выбрать маршевый вид лестничной конструкции возможно, если допустимые размеры имеющегося для строительства места превышают 1,6х1,6 м. Винтовое строение предпочитают, чтобы сэкономить пространство. Оно смотрится очень эстетично, но менее удобно в использовании.

Расчет необходимых параметров

Изучив все нормативные документы, вы сможете спроектировать строение своими руками. Сначала рекомендуется рассчитать размеры лестничных ступеней. Богатый опыт проектировщиков и строителей доказывает, что самая удобная глубина ступенчатой площадки для спуска и подъема равна 290-300 мм при максимальной высоте подступенка 160-180 мм.

1. Существует специальная формула, применяемая при расчете глубины ступеней:

«2 a + b = 600-640 мм»

Здесь а – это высота подступенка, b – это ширина проступи. Цифры 600-640 мм здесь даны как примерная длина шага человека.

Иногда для обеспечения экономии места в многоуровневой квартире или доме используют нависание ступенчатой площадки, рекомендуемое значение которого должно быть примерно 4 см.

1. Некоторые авторы современной литературы по монтажу лестницы рекомендуют использовать формулу удобства и безопасности.

«a – h = 12», где a – ширина проступи, h – подъем

Лестница считается безопасной, если сумма этих значений (с) будет равна 45 см

Однако точные цифры, соответственно данной формуле, достаточно редко получаются на практике. Но проверить составленные наброски по ней очень рекомендуется.

1. В давние 1600 годы французский архитектор Брондель предложил следующую формулу для расчета лестницы.

где A – ширина ступени, H – ее высота, S – средняя длина человеческого шага.

Исходя из 600-640 мм для длины шага данную формулу можно преобразовать в уравнение:

Не все строители находят данные параметры идеальными на практике, однако в некоторых конструкциях эти значения вполне оправданы.

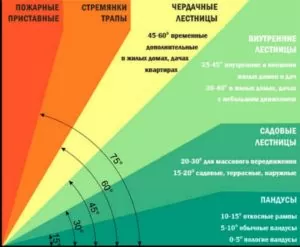

Обязательным расчетом в чертежах указывается угол наклона лестницы. Самым оптимальным считается диапазон 30-38 градусов. Существуют специальные таблицы рекомендованных цифр угла наклона, исходя из размеров ступени. Правильный выбор параметров обуславливает расстояние не менее 2 метров от поверхности лестничной конструкции до потолка или выступающего элемента здания. При занижении данных параметров высокому человеку будет некомфортно подниматься на второй этаж.

Нормативные документы по строительству лестничных объектов имеют свои параметры

В зависимости от типа конструкции, прямой или поворотной, рассчитывается чистовая ширина марша. Минимальные параметры для прохода одного человека составляют 0,8 м, при подъеме двух человек – минимум 1 м. Более того, по нормам СНиП данные значения должны быть равными у каждого ступенчатого шага, а зазор между параллельными маршевыми частями не должен быть менее 40 мм. Некоторые требуемые значения указаны на фото.

Сама ступенчатая площадка также должна соответствовать требованиям безопасности.

Самой рекомендуемой высотой подступенка конструкции считается 150 мм при имеющейся ширине проступи 300 мм. По нормам высота может варьироваться в пределах 120-200 мм. Площадки неправильной формы должны иметь минимальную ширину 100 мм в узкой части, а в средней – до 250 мм.

При расчете формулы глубины лестничной конструкции принимают во внимание показатель средней маршевой линии. Ее проводят образно ровно по середине всей лестницы, и она должны быть абсолютно идентичной на ровных или поворотных местах

Рассчитывая междумаршевую площадку, необходимо учесть, что ее величина должна быть в два раза больше среднего человеческого шага, то есть 1300-1400 мм.

Проектируя лестницу на второй этаж, также учитываются размеры ограждений и расстояний между балясинами перил. Создав такую схему своими руками, и определив все моменты будущего строения на бумаге, вы можете быть уверены в успехе вашего строительства и долговечности сооружения.

Как рассчитать лестницу на второй этаж в частном доме

Методика расчета и разработки обычной лестницы очень проста и сделать это можно самому. А именно, для проектирования лестницы в своем доме, требуется точно измерить потолочный проем. В частности, его ширину и длину, в том числе высоту потолка.

Планирование лестничной конструкции должно проводиться при учете:

• Габаритов будущего сооружения;
• Интерьера и общей стилистики комнаты;
• Использование конкретного вида материалов;
• Нагрузку;
• То, в каком направлении будет осуществляться движение;
• Надобность монтажа дополнительной опоры.

Определять размер лестницы следует в зависимости от высоты потолков и конструкционных особенностей помещения

В любом случае, независимо от того, какие будут использоваться виды материалов, расчет лестничной конструкции осуществляется с замеров комнаты. Если возведение лестницы проводится в момент ремонта, то стоит учесть то, как будет видоизменяться комната, ведь нередко утолщаются стены, или немного снижается потолок. На габариты лестницы может повлиять и отделка пола, и потолка и остальных поверхностей в комнате.

Выполнение расчёта

Чтобы понять, как рассчитать лестницу на крыльцо самому, нужно сделать чертёж. Для этого сначала рисуется прямоугольный треугольник, катеты которого равны высоте и длине конструкции. Угол между нижним катетом и гипотенузой – это наклон лестницы.

Определение параметров площадки

При конструировании крыльца, ведущего к входной двери, необходимо отвести место для верхней площадки. Её размеры определяются так:

• ширина – не меньше ширины лестничного марша;
• глубина – не менее ширины открывающейся наружу двери плюс 50-60 см на удобство распахивания дверного полотна.

Такое крыльцо неудобно и небезопасно, т.к. открывать дверь приходится, отступая назад и вниз по ступенькамИсточник sadovnik33.ru

Определение количества, высоты и глубины ступеней

После того, как размеры площадки установлены, можно переходить к решению основной задачи: как рассчитать ступеньки для крыльца – сколько их будет, с какими параметрами высоты и глубины. Для этого и понадобятся определённые ранее общие размеры высоты и длины лестницы.

Лестница получится удобной, если параметры ступеней будут соответствовать средней длине шага человека, которая составляет 60-64 см. Для их определения выведены специальные формулы.

а – высота ступени, b – её глубинаИсточник yarsovteh.ru

Чтобы лестница имела допустимый уклон, достаточно сделать глубину и высоту ступеней одинаковыми, например, по 20 см. Но лучше, чтобы высота была меньше. Оптимальные значения:

• а – 14-18 см;
• b – 22-32 см.

Диапазон достаточный, чтобы можно было подобрать параметры под свои размеры и уложиться в формулу. Но именно для уличных лестниц желательно принимать наименьшие значения высоты и наибольшие – глубины. По той простой причине, что по крыльцу мы ходим в обуви, что увеличивает необходимую площадь опирания стопы, а ступени на улице могут быть влажными или скользкими, поэтому лучше, чтобы они были глубокими и невысокими.

Видео описание

В этом видео можно найти оптимальные значения всех основных параметров лестницы:

Приведём пример, как рассчитать ступени крыльца, если высота лестницы составляет 80 см, а длина 120 см.

Примем а = 15 см. Тогда количество ступеней будет 80 : 15 = 5,33. Целого числа не получилось, поэтому подбираем высоту от обратного:

80 : 5 = 16 см

80 : 6 = 13,3 см.

Тут нужно учесть, что 5 или 6 – это количество подступенков, тогда как количество ступеней будет на 1 меньше: роль верхней ступени исполняет площадка перед дверью. То есть, их будет 4 или 5. Чтобы выбрать тот или иной вариант, делим общую длину лестницы на количество ступеней:

120 : 4 = 30 см

120 : 5 = 24 см.

Подставляем полученные данные в формулу для проверки:

2х16 + 30 = 62 см

2х13,3 + 24 = 50,6 см.

Нам подходит вариант с 4 ступенями высотой 16 см и глубиной 30 см.

И снова вспоминаем о том, чем они будут облицованы. В случае с плиткой 33х33 см её придётся обрезать на 3 см для укладки на ступени и делить ровно пополам для подступенков. Если же взять плитку 30х30 см, при облицовке подступенков получится много отходов. Избежать их можно, пересчитав лестницу на высоту ступени 15 см и приподняв нижнюю опорную площадку, сделав самую первую ступень выше остальных, либо добавив ещё одну невысокую, если позволяет место.

Сделав первую ступень ниже остальных, удалось минимизировать отходы облицовочной плиткиИсточник mykaleidoscope.ru

Перед тем как рассчитать крыльцо, нужно определить его высоту, размеры площадки, длину лестничного марша. Эти данные позволят определиться с количеством ступеней, а затем подобрать их высоту и глубину с таким расчётом, чтобы подъем и спуск были безопасными и удобными. Сделать это поможет стандартная формула, выведенная с учётом длины шага взрослого человека. Полученные данные необходимо скорректировать в зависимости от параметров облицовочного материала для ступеней.

Расчеты программами

Для расчетов может использоваться специальный калькулятор-онлайн, который поможет узнать количество материалов, ступеней, наклон конструкции, тетиву, ширину. Некоторые программы могут предоставлять рекомендации относительно определенных параметров будущей конструкции, сообщит о возможном комфорте использования лестницы.

На удобство и безопасность лестницы влияют перечисленные выше параметры. При этом минимальная высота/глубина ступеней должна составлять 15/28 см. Их количество рекомендовано делать нечетное, тогда передвижение начинается и заканчивается с одной ноги. Ограждение по высоте располагается выше центра тяжести роста человека, минимум 90 см. Углом наклона от 30 до 40°, для прямых лестниц, с/без поворотных ступеней, поворот может быть 90 или 180°, с несколькими пролетами и площадками.

Кроме проведенных расчетов онлайн-программа сделает чертеж будущей конструкции. От угла наклона зависит требуемое количество материалов. Поэтому во время проектирования дома надо определить все параметрами.

Монолитная лестница покрытая мрамором также изготавливается по определенным расчетамИсточник archdaily.com

Требования к чертежам

При строительстве лестницы на второй этаж в частном доме своими руками у вас должна быть схема, чтобы не возникало сложностей на этапе изготовления и монтажа. Подготовленный проект должен быть максимально подробным и информативным, для этого он должен отвечать ряду требований:

Определение места расположения лестницы. Для этого необходимо начертить план дома с видом сверху и нанести в масштабе планируемую лестницу.

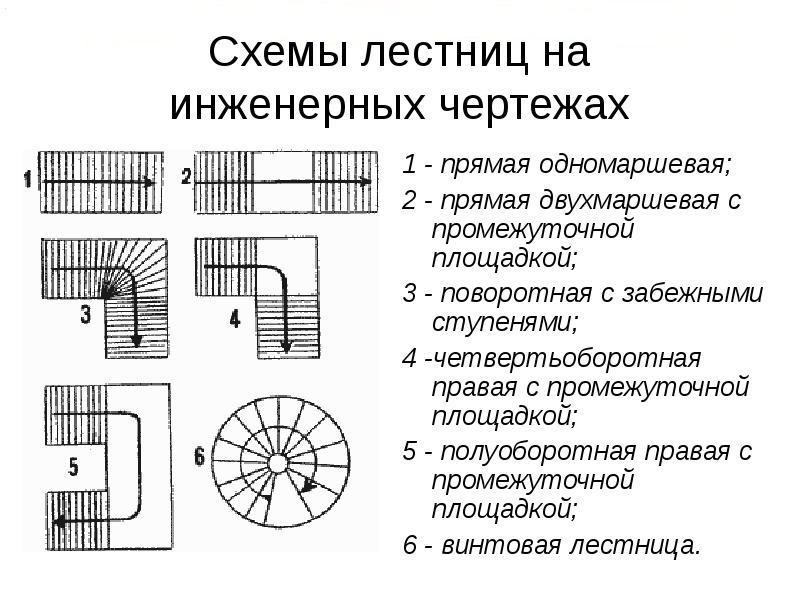

Перед нанесением вы должны определиться с видом лестницы. Ниже представлены варианты нанесения каждого вида.

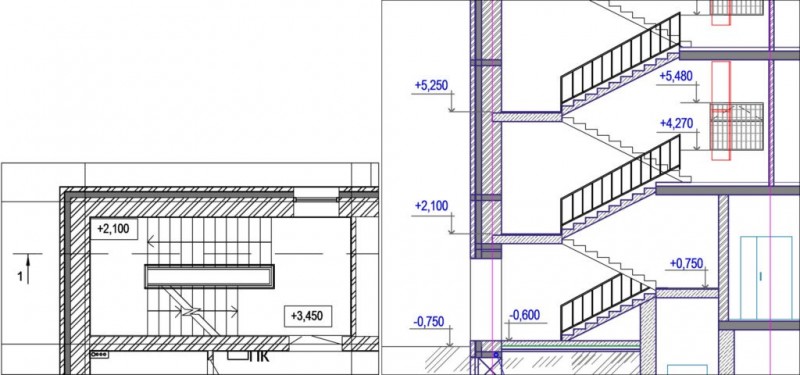

• На плане должны быть указаны: ступени, поворотные и промежуточные площадки при наличии, направление движения по лестнице (начало и конец).

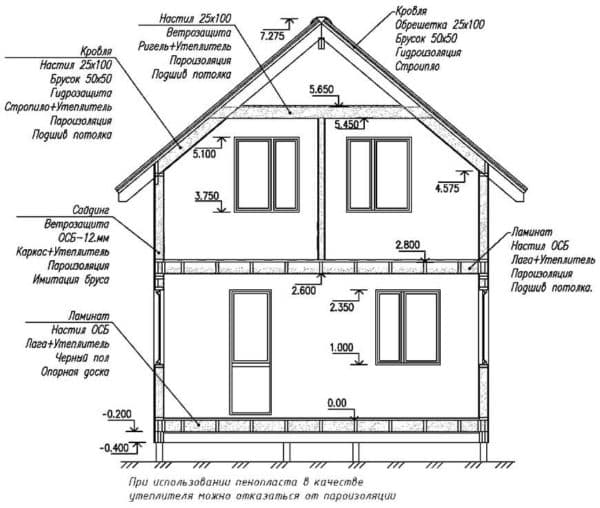

• Также необходимо сделать чертеж сбоку, в разрезе дома. На нем нужно указать: отметки пола и потолка, ось стен. Обозначаются габариты лестницы относительно дома: высота, количество и высота ступеней, высота перил.

При детальном проектировании лестницы не в рамках дома обязательно нужно указывать все размеры: ступеней, лестничной площадки, ограждений, лестничного марша. Эти размеры необходимы для правильного изготовления всех элементов лестницы.

Для простоты создания чертежей лестницы на второй этаж воспользуйтесь нашими советами:

• Для расчета параметров лестницы используйте строительный калькулятор.
• Чертеж лучше делать в специальной программе (к примеру, AutoCad или Компас). Это ускорит процесс создания чертежа и облегчит внесение изменений при необходимости.
• Обязательно создавайте чертеж в масштабе.

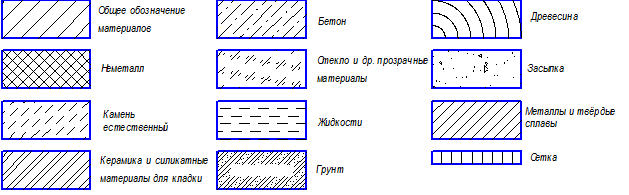

• На чертеже все необходимые материалы должны быть нанесены с использованием специальных обозначений.

• Скрытые и невидимые детали наносите пунктирной линией для наглядности.
• Размер каждой детали должен быть обозначен на чертеже.

Вводная информация

Исходной информацией для создания проекта будет ряд определяющих факторов, от которых зависит, какая лестница в итоге получится.

Все эти факторы разделим на две основные группы: это измерительные факторы и конструктивные. Рассмотрим их подробнее.

Измерительные факторы.

Это те данные, которые вы получите, произведя замеры пространства, в котором будет размещена лестница.

Первичные необходимые размеры, которые влияют на то, какой в итоге будет ваша лестница, это:

• ширина потолочного проема – от него зависит, какой ширины будет лестничный марш;
• длина потолочного проема;
• высота потолка;
• толщина перекрытия.

От трех последних измерений зависит, под каким углом будет располагаться лестница и каких размеров будут ступени.

Конструктивные факторы.

Это те данные, которые вы получаете исходя из ваших желаний относительно того, как должна выглядеть лестница, а также исходя из предварительных расчетов размеров лестницы.

На этом этапе вы должны определить следующие моменты:

• Какая будет несущая конструкция: косоур, тетива, на больцах, консольная, модульная.
• Угол наклона лестницы.
• Виды ступеней – в зависимости от того, какая будет лестница: винтовая, поворотная, прямая.
• Размеры ступеней.
• Размеры лестничного марша.
• Параметры промежуточных или поворотных лестничных площадок.

Создание чертежа в разрезе здания

Для наглядного представления лестницы в рамках дома необходимо создать разрез по лестнице. Такой чертеж выполнить не так уж и сложно, но это дополнительный этап проверки правильности вашей планируемой конструкции.

Для создания такой схемы надо:

• Начертить в масштабе контур вашего дома со всеми перекрытиями и стенами.
• После этого стену первого этажа делим на отрезки, равные высоте подступенка, и проводим из каждой точки горизонтальные линии параллельно полу.
• Делим проекцию марша на пол на такие же отрезки, длиной равные ширине проступи, и проводим вертикальные линии параллельно стенам.

В результате поучаем сетку, по которой легко построить контур вашей лестницы.

После создания контура ступеней можно нанести остальные элементы лестничной конструкции, которые важны при строительстве:

• косоур, тетиву или другую несущую конструкцию;
• лестничные площадки;
• ограждения;
• перила и поручни.

Такое обозначение лестницы на чертеже не является обязательным, но оно удобно для наглядности планируемых работ и в процессе строительства.

Заключение

Сегодня существуют различные программы для определения параметров бедующей лестницы. Специализированные ресурсы позволяют визуализировать конструкции, создавать соответствующие чертежи и получать всю необходимую информацию по размерам и требуемым материалам. Но в любом случае окончательный расчет должен выполнять специалист – только тогда можно гарантировать, что лестничная конструкция будет точно соответствовать всем указанным параметрам.

Специализированные калькуляторы в онлайн-режиме работают по заложенным в них формулам, которые не видны, а значит, проверить правильность выдаваемых результатов можно только пересчитав все вручную. Поэтому их можно рассматривать только как удобный инструмент для предварительных расчетов
