Онлайн калькулятор расчета угла наклона, стропильной системы и обрешетки двускатной крыши дома

Факторы, влияющие на выбор

Высота крыши дома оказывает значительное влияние на технические характеристики, эксплуатационные характеристики конструкции. Если правильно рассчитать, а затем сделать проект кровли, отвечающий климатическим условиям, характеру использования сооружения, то она прослужит дольше, будет нуждаться в меньшем уходе и обслуживании. При проектировании крыши дома учитывают следующие факторы:

-Количество осадков. Чем больше среднегодовое количество осадков в регионе строительства, тем больше выше должен быть конёк.

-Силу и направление ветра. В ветреных регионах рекомендуется строить малоэтажные сооружения с низкой, покатой кровлей, чтобы ее не срывало от стремительных порывов воздуха.

-Характер использования помещения. Если проект дома предусматривает устройство жилой мансарды, то высота конька должна составлять не менее 2,5 м.

Обратите внимание! Высота и уклон крыши рассчитываются до составления проекта, так как эти показатели оказывают сильное влияние на конструкцию стропильного каркаса и выбор кровельного покрытия. Влияние климатических факторовВлияние кровельного материалаФункции стропильных систем

Влияние климатических факторовВлияние кровельного материалаФункции стропильных систем

От чего зависит высота крыши

Расчёт высоты крыши сводится к нахождению оптимального угла наклона составляющих её плоскостей. На эту цифру влияют несколько факторов, каждый из которых либо повышает, либо понижает высоту навеса. Рассмотрим каждый из них в отдельности.

Атмосферные осадки

Здесь скорее принято говорить не о дожде, ведь жидкая вода стекает с поверхности с любым углом наклона, а о снеге, точнее снеговой нагрузке. Дело в том, что накопившиеся за зиму на крыше массы снега весят очень много и прибавляют дополнительную нагрузку на несущие конструкции крыши. Поэтому лучше всего, чтобы снег не задерживался на крыше, а падал на землю под действием силы тяжести. Это тем более актуально в тех регионах, где выпадают значительные снежные осадки. Для таких областей оптимальный угол ската крыши – не менее 45°.

С пологой крыши снег счищать придётся самостоятельно

Ветровая нагрузка

Сильный порывистый ветер, который преобладает на местности, требует, чтобы крыша была наоборот, более покатой и пологой, не более 20° к горизонту. Это объясняется тем, что высокая крыша увеличивает свою парусность. Массы воздуха давят на такую крышу, а значит, и на несущие конструкции, сильнее, все элементы испытывают повышенную нагрузку. Опаснее всего порывистый ветер. Он норовит сорвать крышу с места, разрушить кровлю.

Кровельный материал

Как зависит угол наклона от выбранного кровельного материала

Чем меньше элемент кровли, тем более высокую крышу он для себя требует. Это вполне объяснимо: маленькая черепица имеет гораздо больше линий, за которые может зацепиться снег, и соответственно, нарасти снеговая шапка. Поэтому для такой кровли лучше всего больший угол наклона. В сущности, на упаковке любого кровельного материала указывается наиболее оптимальный угол наклона крыши, поэтому здесь не существует каких-либо определённых тенденций.

Несущая способность и материальные затраты

Увеличение высоты крыши увеличивает и нагрузку на несущие конструкции. Вместе с этим растёт и площадь самой крыши, что влечёт за собой увеличение расходов на кровельный материал, стропила и каркасные элементы, призванные укрепить всю конструкцию.

Чердак

Перед тем, как рассчитать высоту конька двухскатной крыши, необходимо определить, как именно будет использоваться пространство под кровлей. Чаще всего в хозяйственных постройках и гаражах нет потолка, и, зайдя в такое здание, можно увидеть стропила и несущие элементы навеса.

Однако в жилых домах чаще всего верх комнат отделен от подкрышного пространства перекрытием, которое одновременно является полом для чердака.

Возможности обустройства чердака поистине безграничны

Использовать получившееся помещение под крышей можно двумя способами: как нежилое (как правило, в качестве склада) или как жилое. В любом случае к таким помещениям предъявляются свои особые требования:

Даже нежилой чердак требует периодического технического обслуживания.

Да и при использовании его как места хранения различного инвентаря домовладельцу может понадобиться подняться на чердак. В этом случае под крышей должен иметься проход высотой не менее 160 см и шириной 120 см.

Если кровля имеет сложную форму и обеспечить такие размеры прохода не представляется возможным, то можно сократить его высоту и ширину на 40 см.

Жилой чердак предполагает, что здесь постоянно будут находиться люди.

Такие помещения конструируются двухъярусными, когда более высокое нижнее отделено от маленько верхней части своеобразным потолком. В любом случае, высота подбирается по самому высокому владельцу дома.

К этому значению необходимо ещё прибавить 40 см, чтобы членам семьи было максимально комфортно и удобно перемещаться по мансарде. Как правило, итоговая высота жилого чердака оказывается равной 2,20 – 2,30 м.

Размеры жилого чердака по высоте

Собственно, именно к поискам «золотой середины» и сводится все изыскания, отражённые в настоящем разделе. Крыша не должна быть слишком крутой, чтобы её не сдул резкий порывистый ветер, но и не слишком пологой, чтобы снег зимой н лежал на ней толстым слоем. К тому же, всё это вдобавок не должно сильно ухудшать условия проживания внутри чердака, если владелец намерен использовать его в качестве дополнительного жилого помещения.

Теперь, когда рассмотрены основные моменты, на которые стоит ориентироваться при выборе угла наклона поверхности ската крыши, можно приступать к непосредственному расчёту её высоты. Существует два метода, как рассчитать высоту крыши по ширине дома: графический и математический, но оба они основаны на предположении, что крыша будет построена симметричной, то есть две её половины абсолютно ничем не будут отличаться друг от друга.

Зачем определять высоту

При проектировании строительства какого-либо объекта нельзя пренебрегать ни одним параметром, в том числе и значением высоты крыши. Следующий ряд аргументов подтвердит значимость правильного определения такого параметра:

Длительность срока эксплуатации и надежность. Самая важная характеристика, которая интересует каждого владельца дома. Оптимально подобранная высота крова позволит конструкции быть устойчивой к имеющимся нагрузкам, оказываемым материалами кровельного покрытия и иных сооружений, сезонной нагрузке, такой как масса снега.

Эстетика внешнего вида

Немаловажно при строительстве дома позаботиться о его внешнем виде. Неправильные параметры, применяемые в проектировке, не смогут позволить дому выглядеть завершено и эстетично.

Удобство

За счет высоты крыши можно соорудить в доме чердачное помещение и приспособить его для жизни или склада, что обеспечивает определенные удобства и увеличивает жилое пространство дома.

Верхняя точка крыши называется коньком. Иначе говоря, это место соединения наклонных плоскостей крыши, расположенное в горизонтальной плоскости.

Если высота уровня кровли высчитана неправильно и имеет значение ниже необходимого или выше, то это сулит не только дисбалансом в архитектуре, но и проблемами в течение срока пользования. Параметр высоты должен соответствовать технологическим процессам.

Расчет площади мансарды

В первую очередь, для создания функционального проекта необходимо рассчитать площадь мансарды. Этот параметр зависит от размеров доме, но также на него оказывает влияние конструкция крыши. Общая площадь мансарды складывается из 2 показателей:

• Полезный объем. Под этим термином понимают площадь подкровельного пространства, в котором высота потолков выше 0,9 м. Очевидно, что полезный объем занимает не всю площадь мансарды, а только срединную часть. Чтобы рационально распорядится свободным местом, следует освободить пространство под коньком крыши от элементов стропильной системы, сместив их в стороны.
• «Глухие» зоны. «Глухими» зонами мансарды называют углы, образованные между перекрытиями и нижней частью ската, в которых высота потолка составляет 0,9 метров и ниже. Для проживания людей эти участки непригодны, но в них можно разместить ниши или шкафчики для хранения. Лучше, рассчитывать уклон и форму крыши так, чтобы «глухие зоны» занимали меньшую часть общей площади мансарды.

Важно! Чтобы программа-калькулятор рассчитала площадь мансарды, необходимо в свободные поля ввести уклон и высоту конька крыши, размеры дома, а также форму и количество скатов. После этого у пользователя появится возможность увидеть точный расчет показателя, а также визуализировать результат вычислений с помощью схемы

Как рассчитать высоту двухскатной крыши

И так, мы разобрались с типами крыш и выбрали материал, которым будем ее укрывать. Но встает вопрос, а какой высоты строить крышу, что бы она была комфортной и безопасной в эксплуатации. Вот о том, как рассчитать высоту двухскатной крыши, мы и поговорим в этой статье.

Какое значение имеет высота крыши

Оказывается, высота крыши имеет большое значение. Во-первых, чем больше угол ската, тем меньше будет залеживаться зимой снег. Во-вторых, от ее значения зависит комфорт использования мансардного пространства, если у вас второй этаж жилой. В-третьих, затраты на работы по укрытию крыши, так как чем выше конек, тем больше материалов потребуется использовать. В-четвертых, большая площадь покрытия крыши будет испытывать значительную ветровую нагрузку. Чтобы компенсировать риски придется делать мероприятия по усилению конструктива крыши.

Мы уже с вами рассмотрели различные типы крыш. Давайте рассмотрим расчет высоты фронтона крыши на примере двухскатной крыши. Двухскатная крыша имеет два ската, которые опираются на отдельно стоящие, налегающие друг на друга пары стропил. Пары связаны между собой обрешеткой. С торцов крыши выполнены фронтоны. Они завершают фасад дома. У двухскатной крыши фронтоны треугольной формы. На фронтонах обычно располагаются слуховые окна, если подкрышное пространство не эксплуатируется или окна мансарды, если второй этаж жилой.

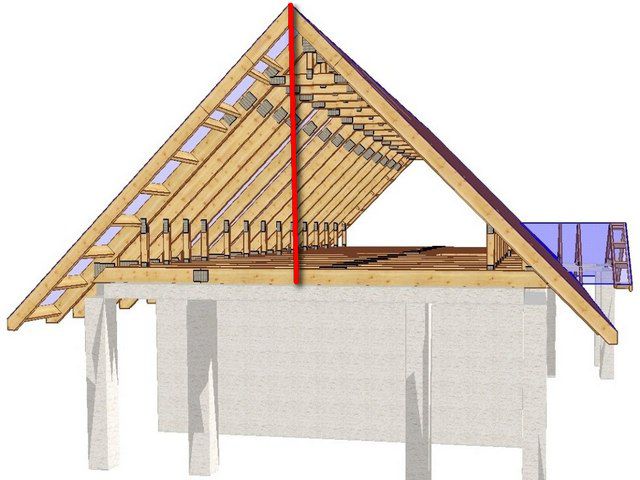

Расчет высоты двухскатной крыши

Для правильного расчета высоты двухскатной крыши, необходимо определиться с углом наклона скатов. Этот показатель можно посмотреть в нормативных документах, которые называются «Свод правил СП20.13330.2011», регламентирующих этот вид работ. Он основывается на СНиП 2.01.

07-85* “Нагрузки и воздействия”. В документе описана формула расчета снеговой нагрузки для двускатной кровли и формула ветрового воздействия. В зависимости от региона и его погодных особенностей, допустимый показатель угла наклона крыши разный.

В центральных регионах России этот показатель колеблется от 30 до 45 градусов.

Определив наклон скатов, можно произвести расчет высоты конька. Здесь вам придется вспомнить школьный курс геометрии.  Если представить крышу в виде треугольника, нужная высота конька будет являться неизвестным катетом «a», который поделит его площадь на два прямоугольных треугольника. Формула расчета катета выглядит так: a=b*tg α. Второй катет «b» мы найдем, если разделим ширину дома пополам. Проектирование двускатной крыши обычно выполняется по длинной стороне строения. Зная градус уклона, мы, воспользовавшись таблицей, определим тангенс угла.

Подставив все необходимы данные в формулу, мы сможем посчитать искомую величину.

Решим задачу: какова будет высота двухскатной крыши  при следующих условиях:

Дано: дом 10х12, угол наклона кровли 40 градусов.

Ширину дома, равную 10 метров, делим пополам. Следовательно, катет b=5. Тангенс 40 градусов равен 0,84.

Итого, оптимальная высота конька получится: а=5*0,84=4,2 метра.

Вот видите как просто, даже калькулятор не понадобился.

Когда дом считается одноэтажным

Может так случиться, что расчетная высота конька будет не достаточной для оптимальной эксплуатации мансардного этажа. В этом случае вы можете немного поднять точку примыкания крыши к боковой стене второго этажа над уровнем пола. Для того, чтобы дом остался одноэтажным, и вы меньше платили налоги за площадь второго этажа, точка примыкания должна быть меньше 1,5 метра.

Проблема, как рассчитать высоту двухскатной крыши, стоит у многих будущих домовладельцев. Определить высоту крыши совершенно не сложно если пользоваться приведенной методикой в моей статье. Надеюсь я помог вам разобрать с ней. В следующей статье я расскажу о тепловом насосе.

Проектирование мансардной крыши

Мансардная или ломаная кровля также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из наиболее приспособленных для создания мансарды.

Расчет высоты крыши ломаного типа начинается с вычисления углов наклона всех скатных поверхностей кровли. Эксперты в области строительства рекомендуют определять углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого необходимо на бумаге вписать эскиз будущей кровли в круг. Такой метод позволит избежать таких конструктивных недочетов, при которых ломаная конструкция выглядит не эстетично.

Проектирование и расчеты — важные и основополагающие этапы в создании крыши. Их грамотное и правильное выполнение является залогом возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.

Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

Характерные примеры для расчета высоты конька для различных стропильных систем

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

Угол крутизны ската

Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

• По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
• По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к вычислению длины стропильных ног – для этого имеется специальный калькулятор.

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.

1. 5
2. 4
3. 3
4. 2
5. 1

3

Добрый день! Пожалуйста подскажите,- какой вид пароизоляции (тип A,B,C,D) я должен приобрести,или быть может это будет просто полиэтиленовая плёнка для изоляции пришиваемых досок (в моём случае6 30_ка) к верхним балкам перекрытия в бане.И как правильно изоляция стелится под балки,потом доски,или на доски снизу изнутри бани,никак не могу разобраться,нет точных определений,кто что твердит.И какой стороной крепиться изоляция?Пожалуйста ответьте более точно,у нас стропильная система уже сделана и ребята хотят подшивать доску,но никто точно не знает на доски,под доска на брус,под брус и.т.д Спасибо.

Игорь, здравствуйте! Как следует из вашего вопроса — вы работаете над баней?. В таком случае вам не подойдут указанные типы пароизоляций (тип A,B,C,D), а необходим фольгированный материал с индексом F. Если речь идет об Изоспане, то это FB — на основе крафт-бумаги, FD или FS — на основе полипропиленовой пленки. А вот FX на базе вспененного полиэтилена подойдет для предбанника или моечной, а для парной — уже нет, так как невысока верхняя граница его термостойкости. Материал — всегда фольгой в сторону помещения. Теперь — о его месте. Смотря чем вы можете пожертвовать. Пароизоляция должна защитить деревянные детали конструкции от переувлажнения со всеми вытекающими последствиями. Понятно, что балки перекрытия защищать надо то есть слой изоляции — однозначно под ними. Доска 30-ка нашивается прямо на балки, так? Безусловно, «жертвовать» такой толстой доской — вроде бы жалко, то есть пароизоляция должна разместиться ниже ее. Но и оставлять фольгированный потолок в бане — не хочется, то есть можно закрыть пароизоляцию затем слоем вагонки или тонкой доски. Вот этот, самый нижний, слой уже не будет иметь полноценной защиты от пара, то есть и будет выступать в роли «жертвы», которую не жалко будет поменять через несколько лет активного пользования баней.

Как можно рассчитать высоту крыши дома?

Возведение крыши — один из ответственных строительных процессов, от качества выполнения которого напрямую зависят эксплуатационные характеристики самой кровли и всего здания. Строительство должно начинаться с расчета и проектирования кровельной конструкции на бумаге. Одним из важнейших данных для расчета является высота конька, в связи с которой находятся углы наклона скатов, тип кровли и количество строительных материалов. Разберемся, как самостоятельно рассчитать высоту крыши разных конструктивных типов.

Подготовка к расчетам

Создание плана крыши и вычисление ряда ее параметров имеет важное значение для последующего монтажа. Заблаговременный расчет помогает:

• Заранее вычислить количество необходимых строительных материалов и не прогадать при их покупке в большую или меньшую сторону.
• Еще на этапе проектирования продумать и распределить различные системы, такие как водосточная, снегоудерживающая и т. д., и определить их место в будущем проекте.

Перед тем как рассчитать высоту крыши, важно учесть некоторые факторы:

• размеры дома;
• планы на использование подкровельного пространства;
• планируемая форма крыши и количество ее скатов;
• угол наклона скатов;
• нагрузка на кровельную конструкцию: ветровая, снеговая и т. д.;
• вид кровельного покрытия.

В настоящей статье мы рассмотрим, как правильно рассчитать высоту для трех наиболее распространенных кровельных конструкций.

Вычисление высоты двускатной крыши

Двухскатный тип кровли прост в проектировании и возведении. Конструкция этого вида подразумевает наличие двух плоскостей, которые стоят на противоположных несущих стенах и, смыкаясь на коньке, образуют треугольник с равными сторонами.

Расчет высоты конька двускатной крыши находится в прямой зависимости от величины угла наклона скатов.

Выбор уклона скатов кровли не должен быть произвольным. Его величина зависит от ветровой и снеговой нагрузок, правила определения которых регламентированы СНиП. Рекомендованный уклон для регионов центральной России составляет 30-45°. Также на выбор уклона скатов кровли влияет выбранный кровельный материал.

Определившись с наклоном скатов, можно рассчитать высоту крыши дома. Ее значение вычисляется по известной геометрической формуле:

где a — искомая величина, b — величина половины ширины дома, tg α — тангенс выбранного угла, найти который можно в специализированной таблице.

При уклоне скатов в 45° возвышение коньковой балки будет соответствовать ширине дома.

Расчет четырехскатной конструкции

Кровля с четырьмя скатами является наиболее устойчивой к ветровой нагрузке. Существуют две разновидности четырехскатной крыши:

• Шатровая — все скаты сходятся в единой точке на вершине конструкции.
• Вальмовая имеет два треугольных и два трапециевидных ската, последние соединяются на вершине коньковым брусом.

Рассчитать высоту конька для обоих типов кровли возможно по формуле, использованной для двускатной конструкции. Однако для проведения более тщательного расчета и составления подробной схемы необходимо также вычислить длины стропил, а для вальмовой кровли — длину коньковой балки.

Проектирование мансардной крыши

Мансардная или ломаная кровля также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из наиболее приспособленных для создания мансарды.

Расчет высоты крыши ломаного типа начинается с вычисления углов наклона всех скатных поверхностей кровли. Эксперты в области строительства рекомендуют определять углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого необходимо на бумаге вписать эскиз будущей кровли в круг. Такой метод позволит избежать таких конструктивных недочетов, при которых ломаная конструкция выглядит не эстетично.

Проектирование и расчеты — важные и основополагающие этапы в создании крыши. Их грамотное и правильное выполнение является залогом возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.

Как рассчитать высоту фронтона (формула)?

На данный момент занимаемся проектированием своего дома и все просчитываем. Как рассчитать высоту фронтона, по какой формуле?

Как таковой формулы по которой рассчитывается высота конька фронтона скорее всего нет. Но так как фронтон обычно представляет из себя равнобедренный треугольник, то можно предложить воспользоваться формулой нахождения площади такого треугольника

Формула, по которой определяется высота фронтона, не может быть какой-то единственной, так как расчет высоты зависит от конструкции крыши, которая может быть двускатной (треугольной), вальмовой (трапециевидной) и пр. Для расчета высоты фронтона потребуется использование трех параметров:

1. длина стены, являющейся основанием фронтона;
2. величина угла наклона кровли;
3. длина скатов кровли.

Кроме перечисленных величин высота фронтона зависит от того, как предполагается использовать пространство под крышей – в качестве мансарды или как нежилой чердак. Для мансарды высота фронтона не может быть меньше 2,3-2,5 м, а для чердака высота фронтона может быть уменьшена до 1,5-1,8 м.

Словесно искомую формулу можно представить как величину половины стены, образующей основание фронтона, умноженной на тангенс угла, который окажется между основанием кровли и ее скатом.

Для двускатной кровли требуемая формула выглядит следующим образом

Есть несколько вариантов расчёта высоты фронтона (хотя конечно высота фронтона не регламентируется), самый простой это ширину дома делим на три, к примеру ширина стены 9-ь метров 9:3 = 3-и метра высота фронтона, всё просто и главное фронтон размерами впишется в общее строение.

Конечно надо учитывать какое именно у нас будет чердачное помещение, для жилых мансард одна высота, для не жилых чердаков, другая (высота фронтона на это влияет).

Может оптимальную высоту (см. выше) найти абсолютно экспериментальным путём, без всяких сложных вычислений.

Прибейте к стене дома рейку (рейка строго по центру стены) и натяните от неё шнур, это будет «каркас» треугольного фронтона, отойдите в сторону и оцените по схеме «нравится-не нравится».

Можно высчитать опираясь вот на эту формулу (если фронтон треугольный):

a=b*tg α.

В данном случае «А» это та самая не известная высота фронтона.

«b», мы найдём поделив ширину дома пополам.

Так же нам надо знать угол уклона кровли в градусах и далее по таблице тангенсов,

Всё, подставляем цифры в формулу и высчитываем высоту фронтона.

На мой взгляд всё это не много «заморочисто», первый вариант ни чем не хуже.
