Простой ремонт своими руками: как разобрать однорычажный смеситель

Что понадобится для работы?

Для демонтажа и ремонта смесителя, пригодится следующий инструментарий:

• отвертки с прямым и крестообразным шлицем;
• ключи: разводной, а также набор рожковых;
• пассатижи. Можно также взять круглогубцы. Желательно, чтобы губки были длинными;
• рабочий нож;
• ремонтный комплект – набор прокладок для герметизации соединений. Пригодится также фум-лента и пакля с герметизирующей пастой.

Перед началом работы убедитесь, что запорные вентили надежно отсекают подачу воды в квартиру. Также стоит подготовить ветошь, чтобы быстро вытереть пролившуюся воду или испачканные руки.

Как разобрать однорычажный

Чтобы понять, как разобрать кухонный однорычажный смеситель, нужно для начала снять его с мойки. Это не сложно, но нужно строго соблюдать порядок действий. Сначала перекрывают воду и убеждаются, что напора из крана нет. Затем откручивают накидные гайки гибкой подводки с труб. Останется демонтировать всю конструкцию с ее посадочного места. Для этого откручивают гайку крепления либо гайки на шпильках.

Дальше работа пойдет по-разному, в зависимости от того, картридж или шар является главным элементом конструкции. Определить это визуально без разборки нельзя. Поэтому если сохранилась инструкция к смесителю, лучше начинать работу с ее изучения.

Вот пошаговый алгоритм ремонта конструкции с картриджем:

1. Ножом или отверткой подцепляют и удаляют двухцветную заглушку на корпусе, показывающую направление на горячую и холодную воду. Под ней – винт, удерживающий рычаг.
2. Откручивают винт, снимают рычаг.
3. Откручивают гайку, прижимающую картридж к корпусу. Обычно она отворачивается рукой, но если прикипела – используют ключ.
4. Вынимают картридж.

Для шарового смесителя начало разборки проводится аналогично. Снимают рычаг, затем выкручивается пробка. Здесь понадобится отвертка. Выкрутив пробку, плоскогубцами снимают купол, вытаскивают уплотнитель и шарик. Поломка чаще всего связана с износом уплотнителя или появлением в нем трещин. Поломка шаров встречается реже. Найдя вышедший из строя элемент, его меняют и собирают систему от конца алгоритма к началу.

Как разобрать кран типа «елочка»

У смесителя с двумя кранами (елочки) ремонт заключается в замене кран-букс. Вначале снимают декоративные заглушки с барашков (подцепив ножом) и откручивают крепежные винты. Теперь ключом можно выкрутить кран-буксу и заменить ее. Встречаются также трещины в основании (тогда придется заменять устройство полностью) и засорение сеточки-аэратора. Ее можно снять и промыть, открутив гайку с излива смесителя.

Как разобрать керамический смеситель

Экзотический вариант – керамический смеситель. В его механизме установлены притертые друг к другу фигурные пластинки. Проводят разборку  керамического смесителя для кухни так: снимают заглушку и выкручивают шестигранным ключом крепежный винт. Затем откручивают куполок, скрывающий гайку, зажимающую фильтр. Открутив гайку, можно вынуть фильтр, промыть его и собрать все в обратном порядке. Если же неполадка в пластинах – придется менять систему целиком.

Как разобрать двухвентильный

Двухвентильный смеситель несколько отличается от других по конструкции. Чтобы добраться до него, нужно выкрутить кран-буксу (так же, как на «елочке»). Теперь можно открутить барашек смесителя, выкрутить крепежную гайку разводным ключом и вынуть картридж механизма.

Как самостоятельно восстановить гайку?

Шаг 1. Снимите гусак, верхнее и нижнее капроновые кольца.

Снимают гусак и оба уплотнительных кольца

Шаг 2. Тонким предметом подденьте резиновые уплотнители и аккуратно выньте их из специальных технологических канавок

Работайте осторожно, не оставьте углублений в канавках, из-за них могут появиться новые протечки

Далее вынимают резиновые уплотнители

Теперь следует приступать к замене изношенной прижимной гайки. Ее можно изготовить из ненужных CD-дисков.

Шаг 3. Циркулем или шилом аккуратно обведите гайку на диске, следите, чтобы внешний и внутренний диаметры не смещались. Острыми маленьким ножницами вырежьте деталь по внешнему контуру.

Вырезают из диска заготовку

Шаг 4. Нагрейте на газовой горелке кухонной плиты кусок проволоки и проделайте отверстие по центру заготовки, без него невозможно удалить внутреннюю часть диска.

В заготовке прожигают отверстие раскаленной проволокой

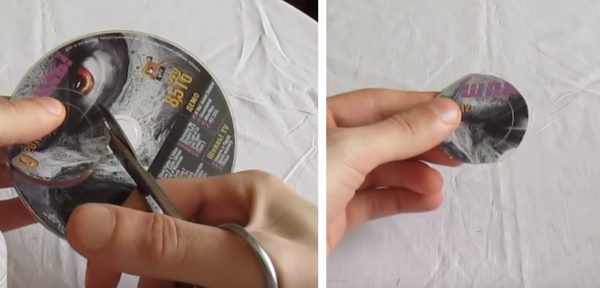

Шаг 5. Ножницами аккуратно удалите внутренний диаметр. Диск состоит из двух частей, разъедините их.

Вырезают внутреннюю часть заготовки

Шаг 6. Все составляющие будущей гайки должны плотно входить на резьбу, подгоните их при помощи небольшого круглого напильника. Таких заготовок надо сделать 6 штук.

Заготовки подгоняют по размеру

Шаг 7. По одной накручивайте элементы на резьбу и склеивайте между собой специальным клеем для полимеров. Это очень эффективный состав, склеивание выполняется по методу молекулярной сварки.

Заготовки накручивают на резьбу, предварительно промазав клеем

Шаг 8. Прижмите кран в вертикальном положении и оставьте до полного высыхания клея.

Корпус крана переворачивают и прижимают сверху грузом

Пока гайка высыхает, проверьте состояние аэратора. Устройство создано для насыщения воды воздухом, за счет чего уменьшается разбрызгивание струи. Открутите корпус аэратора, достаньте внутренние детали и очистите узкие прорези от грязи и окислов. Проверьте состояние резиновой прокладки, при необходимости замените ее.

Проверяют состояние аэратора

Клей застыл – продолжайте сборку смесителя.

Как разобрать картриджный рычажный кран

Смеситель подобного типа обычно приходится разбирать, когда кассета приходит в негодность. Это работа предусматривает несколько этапов.

Начать разбирать смеситель нужно со снятия декоративных элементов

Сначала с помощью плоской отвертки или ножа с корпуса изделия снимается декоративная пробка, под которой расположен винт, фиксирующий рычаг смесителя. Чаще всего он имеет шлиц в виде внутреннего шестигранника и откручивается при помощи соответствующего ключа. Вывернув этот винт, можно снять рукоятку с корпуса прибора. При снятии рычага открывается доступ к фиксирующей гайке и штоку регулировки.

Сняв рукоятку управления, необходимо снять декоративное полукруглое кольцо. Оно оснащено резьбой, и легко откручивается от руки. Картридж фиксируется в корпусе смесителя с помощью прижимной гайки, и чтобы его снять, необходимо ее выкрутить. Встречаются гайки двух разновидностей – штампованные из тонкого листового металла и цельнолитые из сантехнической бронзы

Крепежное изделие первого вида следует отвинчивать крайне осторожно, так как оно может легко деформироваться. Литую гайку можно открутить с помощью разводного либо рожкового ключа необходимого размера

Чтобы добраться до картриджа, нужно открутить прижимную гайку

Выкрутив прижимную гайку, можно вытащить из корпуса крана кассету

При этом необходимо уделить особенное внимание состоянию уплотнительных резиновых колец в нижней части изделия

Также очень важно запомнить, в каком положении картридж находился внутри корпуса изделия, чтобы потом правильно установить новую деталь. После того как кассета будет извлечена, следует замерить с помощью штангенциркуля ее диаметр

После того как кассета будет извлечена, следует замерить с помощью штангенциркуля ее диаметр.

Устанавливая новое изделие, нужно убедиться, что оно вставляется в смеситель в таком же положении, как и находилось старое. Внутри корпуса кран имеет особые бородки, благодаря которым картридж будет надежно зафиксирован. На корпусе кассеты есть углубления, соответствующие этим выступам. Вставить деталь необходимо таким образом, чтобы бородки и выемки совпали между собой. Следует отметить, что в разных моделях смесителей может быть некоторое отличие в конструкции нижней части.

Как разобрать смеситель двухвентильного типа — пошаговая инструкция

Разобрать водяной двухвентильный полуоборотный смеситель (Hansa Stela, Vidima, Frap – Фрап) с картриджем довольно просто, т. к. каждый водоотвод подключен к отдельному рычагу, он прост и практичен в использовании. Вентильные модели чаще всего оснащены специальными пластинами, которые плотно притерты друг к другу.

При повороте одного вентиля открывается поток воды определенной температуры. Для защиты этих пластин используются резиновые или пластиковые прокладки, которые обеспечивают герметичность их примыкания и мягкость при передвижении.
Кухонный смеситель с двухрычажным механизмом бывает двух видов:

1. Елочка (Wasser Kraft, SMARTsant, Swes, Zegor, Roddex, Вега);
2. Патрубной (Jacob Delafon Carafe, Ferro Standard, Kludi O-Cean).

Отечественный кран-елочка до сих пор является одним из самых популярных видов смесителей для кухни и ванной комнаты. Особенностью такой конструкции является наличие в корпусе своеобразного тройника, через который водоотводящие трубы подключаются к рычагу.

Патрубной же подсоединяется при помощи труб, которые вводятся непосредственно в излив, без использования дополнительных разветвителей.

Устройство настенного двухвентильного смесителя для моек

Как разобрать смеситель с двумя ручками:

1. Современный двухрычажный кран можно разобрать только после отвинчивания запорного шурупа, который располагается под декоративной панелью. Но при этом старый советский кран имеет более сложную конструкцию. Здесь нужно будет снять запорную гайку, под которой находится вентиль, он также выкручивается, открывая доступ к внутренним деталям;
2. Под шурупом находится кран-букса, который выполняет роль вентиля, его нужно аккуратно разобрать и снять;
3. Под краном-буксой находится прокладка или кольцо, которые необходимы для уплотнения конструкции. Её обязательно нужно проверять на целостность и чистоту. Даже небольшая соринка может стать причиной течи в смесителе;
4. Собрать двухрычажный смеситель нужно по обратной схеме, предварительно проверив подключение труб и целостность корпуса.

Если корпус крана-елочки треснул, то он не подлежит ремонту. Наиболее часто такое случается с дешевыми китайскими смесителями, типа Calorie и других.

Видео: Как разобрать двухвентильный смеситель для ванны

Типичные неисправности и методы их устранения

По принципу работы все смесители подразделяются на следующие виды:

вентильные устройства. Основой смесителя являются два крана, предназначенные для подачи холодной и горячей воды. Такие устройства считаются наиболее распространенными и наиболее надежными;

Наиболее популярный вид смесителей с двумя вентилями

однорычажные. В основе устройства находится поворотные рычаг, которым регулируется и количество подачи холодной или горячей воды и общий напор жидкости. Однорычажные смесители более прихотливы к качеству воды, поэтому при выборе такого устройства рекомендуется установка дополнительных фильтров;

Устройство с одним рычагом управления

сенсорные. Относительно новый вид смесителя. Включение устройства производится благодаря установленному фотоэлементу, которые реагирует на поднесение рук.

Автоматическое сантехническое устройство с датчиком

Смесители сенсорного типа не подлежат ремонту в домашних условиях.

Ремонт вентильного смесителя

Наиболее частными поломками вентильного смесителя в ванной являются:

1. Протечка крана. Причинами неисправности могут быть естественный износ прокладки или повреждение кран-буксы. Ремонт шарового крана производится по следующей схеме:
   • перекрыть подачу воды на сантехническое устройство;
   • с протекающего крана снять декоративный колпачок (заглушку), который чаще всего просто вставляется в паз;
   • выкрутить винт, который находится под заглушкой;
   • выкрутить кран-буксу (используется разводной или гаечный ключ соответствующего размера);
   • заменить прокладку или кран-буксу (при наличии видимых повреждений данного устройства);
   • произвести сборку в обратном порядке.

Последовательность выполнения ремонта

1. Протечка душевого переключателя. Причинами также являются естественный износ или некачественная вода. Ремонт данной неисправности производится в следующем порядке:
   • перекрывается подача воды на смеситель;
   • снимается декоративный колпачок и переключатель;
   • при помощи разводного (гаечного) ключа откручивается гайка душа;
   • производится замена уплотнительной прокладки и сборка в обратной последовательности.

Технология замены прокладки душевого переключателя

1. Протечка в месте присоединения душевого шланга, лейки душа или гусака. Ремонт следует производить в следующем порядке:
   • откручивается гайка, фиксирующая шланг (лейку душа или гусак соответственно);
   • производится замена прокладки и сборка узла смесителя.

В некоторых моделях смесителей помимо замены прокладки требуется дополнительная герметизация резьбы ФУМ-лентой или иными аналогичными материалами.

Устранение течи в месте присоединения душевого шланга

Ремонт однорычажного смесителя

Типичные поломки однорычажного смесителя устраняются следующими способами:

1. Снижение напора струи крана. Причиной неисправности является засор аэратора. Чтобы прочистить аэратор, необходимо:
   • снять устройство, которое, как правило, крепится резьбовым способом;
   • промыть ситечко под напором воды или воздуха;
   • установить аэратор на прежнее место.

Прочистка аэратора смесителя

1. Протечка рычага управления. Причиной образования неисправности являются проблемы в работе картриджа – специального устройства, в котором производится смешение горячей и холодной воды. Произвести ремонт картриджа своими руками не получится, но для устранения течи можно самостоятельно заменить устройство. Работа выполняется в следующем порядке:
   • снимается декоративная заглушка с корпуса переключателя;
   • ослабляется винт, фиксирующий рычаг;
   • снимается корпус рычага и декоративный элемент, расположенный под ним;
   • при помощи разводного (гаечного) ключа снимается картридж;
   • устанавливается новое устройство и производится сборка в обратном порядке.

Подбирать новый картридж рекомендуется на основании пришедшего в непригодность устройства, то есть после снятия старого картриджа.

Схема разборки однорычажного смесителя для замены картриджа

1. Протечки в местах присоединения душевого шланга, душевой лейки и гусака смесителя устраняются по схеме вентильных смесителей.

Способы устранения поломок однорычажного смесителя представлены на видео.

Если справиться с неисправностью смесителя самостоятельно не получается, то потребуется помощь профессионального сантехника.

Из чего состоит смеситель?

Однорычажные смесители — новшество в сфере сантехники, универсальные краны для современной кухни или ванны.

Каждое устройство имеет свойства ломаться, выходить из строя, поэтому для того, чтобы точно знать, как починить, сломавшийся кран, необходимо разобраться в видах самого смесителя.

Разработано два вида однорычажных смесителей.

Устройство шарового типа. Основной частью и особенностью данной категории является металлический шарик, размещающийся в корпусе крана и имеющий несколько отверстий. Первое служит для выделения холодной воды, второе для горячей и в третьем отделении происходит смешивания предыдущих типов воды, тем самым создавая смешанный поток. Представленная емкость внутри металлического шара получила название «смесительная камера». Седлы — резиновые уплотнители, тесно взаимодействуют с внутренним шариком.

Устройство шарового типа

Для того чтобы включить кран, используется шток регулировки. Данная часть регулирует подачу воды, протекающей через отверстия металлического шарика, также отвечающего за напор. Например, в том случае, если площадь соприкасающихся отверстий, будет расширяться, поток воды будет уменьшаться, в обратном процессе, при уменьшении площади, напор увеличится. Шаровой смеситель из-за своей точной и продуманной конструкции редко разочаровывает своих владельцев поломкой или несоответствиями. Данный вид является наиболее популярным.

Конструкция шарового типа

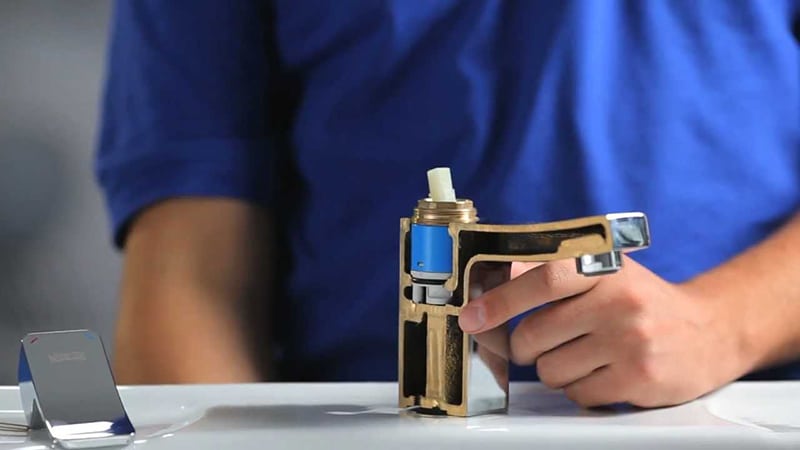

Устройство с картриджевой конструкцией. Если в предыдущем виде применялся металлический шарик, то в данном варианте он заменяется картриджем с двумя, дополняющими керамическими пластинами. Картридж делится на несколько частей: 1) В нижней части проделано 3 отверстия для потока воды; 2) Верхняя часть служит для смешивания этих трех видов. Система такого смесителя заключается в совмещении одного из отверстий картриджа нижней части пластины с верхней смесительной частью верхнего диска, при движении джойстика обе части должны крепко соединяться. Для того, чтобы избежать непредвиденных проблем со смесителем, использую специальные монтирующиеся фильтры. они защищают конструкцию от попадания твердых элементов.

Смеситель с картриджевой конструкцией

Смесители для кухни с краном для питьевой воды. Как устроены подобные смесители? Сколько стоят и как правильно выбрать? Ответы в специальной публикации нашего портала.

Конструкции и виды кранов

Магазины сантехники предлагают огромный ассортимент различных кухонных кранов. Стильные формы, эргономичный дизайн, компактные размеры и разнообразные материалы – каждый найдет нужный кран для мойки на кухню. Все смесители принято подразделять на несколько видов в зависимости от конструкционных характеристик.

1. Двухвентильные. У смесителей имеются два вентиля по бокам с горячей и холодной водой. Считается классическим вариантом, но постепенно вид теряет свою популярность. Причина тому необходимость настройки воды. В то время как краны с одним рычагом быстро устанавливают нужный температурный режим, эти смесители затратят некоторый объем воды.

   Двухвентильный смеситель для кухни

2. Однорычажные. Удобные и простые в использовании смесители. Регулировка горячей и холодной воды осуществляется одним рычагом. Настроить необходимую температуру можно легким движением пальца. Они являются более экономичными, нежели предыдущая модель. Кран легок в эксплуатации, его легко открыть, даже если руки испачканы или чем-то заняты. Помимо этого краны с одним рычагом выглядят современнее, чем экземпляры с вентилями горячей и холодной воды, которые у многих ассоциируются со старой советской сантехникой.

   Однорычажный смеситель

3. Бесконтактные. Этот вид считается самым удобным и экономичным выбором. Включение и подача воды осуществляются в автоматическом режиме при поднесении рук к сенсорному датчику. Дорогостоящий и доступен пока не каждому.

   Бесконтактный (сенсорный) смеситель

Помимо основного функционала в виде регулировки температурного режима и напора струи, многие модели оснащены дополнительными возможностями.

• осуществляют подачу жидкого мыла;
• имеют встроенный фильтр, который производит очистку водопроводной воды;
• краны оснащены переключателем для стиральной или посудомоечной машины;
• имеют защитную функцию от загрязнения, которая продляет эксплуатационный срок кухонного смесителя;
• атоматическое отключение воды в случае ее утечки. Такие краны оснащены специальными индикаторами.

Дополнительный функции смесителя значительно влияют на его стоимость Безусловно, все вышеуказанные функции очень удобны и упрощают использование сантехники. Но стоить отметить, что каждая новая функция увеличивает стоимость крана для мойки на кухне в несколько раз.

Как разобрать однорычажный смеситель – особенности и видео

Однорычажный кран — это нововведение в сантехническом вопросе, которое широко применяется для установки в ванных комнатах или на кухне. Конструктивно такое устройство состоит из металлического корпуса со специальной пластиной, в которой происходит перемешивание холодной и горячей воды. Для изготовления рычага такого изделия используют керамику, металл или пластик.

Большой популярностью среди потребителей пользуются сравнительно недорогие и простые в использовании шаровые однорычажные краны. Но из-за того, что такие изделия появились не так давно на рынке сантехники и малознакомы широкому кругу потребителей, у многих возникает вопрос, как производится разборка такого смесителя и что делать, если потребуется ремонт однорычажного крана?

Как разобрать однорычажный смеситель в ванной и на кухне — пошаговая инструкция

Однорычажные (с одной ручкой) являются самыми простыми из всех существующих кранов (Damixa Arc – Дамикса, Franke, Oras – Орас, Iddis). Их конструкция представлена носиком, поворотным рычагом, фиксирующей гайкой, прокладкой, сменным шариком или картриджем.

Разборка однорычажного шарового смесителя

Шаровый водопроводный кран (Gustavsberg, Haiba, Rubineta, Shruder, Varion, Флора) является одним из видов однорычажного. Он применяется для смешивания воды, к нему подключается два трубопровода: горячий и холодный. Контроль температуры и напор осуществляется при помощи шарика, который выступает также запорным элементом. Шарик является заменяемым элементом.

Устройство однорычажного шарового смесителя

Пошаговая инструкция с видео, как разобрать шаровый однорычажный смеситель на кухне или в ванной:

1. Перед началом работы требуется полностью отключить подачу воды. В противном случае при разборке из водоснабжающих труб может политься кипяток;

2. Далее нужно вынять декоративную заглушку, если она у вас имеется;

3. После этого выкрутите винт с помощью отвертки, который прижимает поворотный регулятор.  Этот винт соединяет рукоятку с штоком запорной арматуры;

4. Затем рукоятку (ручку управления) следует снять с корпуса. Она необходима для подачи воды и является регулирующей деталью;

5. Далее с помощью ключа откручиваем колпачок;

6. Вынимаем рукой кулачок;

7. После этого можно устранить шаровой механизм. Нужно быть осторожными, часто под шариками вмонтирован пружины, которые помогают осуществлять контроль потока и температуры воды. Снимайте запорный механизм аккуратно, чтобы не повредить хрупкие пружины;

8. С помощью отвертки аккуратно достаём седла клапана и пружины к ним;

9. Извлекаем поворотный блок излива смесителя;

10. Любой водопроводный кран помимо запорного механизма оснащается 2 прокладками (уплотнительными кольцами), которые зачастую располагаются прямо под ним. Их также нужно снять и прочистить. Если прокладка слишком сильно притерлась к основанию, то её нужно поддеть тонкой плоской отверткой или ножом и заменить;

11. Конечно, желательно поменять и шарик, и прокладку. Но если нужно узнать точное место поломки, то следует ненадолго включить воду и посмотреть, откуда будет сочиться вода.

Если причина поломки кроется в том, что кран просто засорился, к примеру, известковыми солями или прочим сором, то ремонт будет продвигаться гораздо быстрее. Нужно по инструкции выше снять корпус и прочистить его специальным гелем. В зависимости от материала носика нужно правильно выбрать чистящее средство. Для латуни, меди и стали они разные

Обратите внимание, что часто импортный смеситель (итальянский, немецкий и т. д.) оснащается специальной сеточкой, которая располагается непосредственно под изливом

Её нужно почистить старой зубной щеткой и продуть.

Видео: как разобрать шарнирный однорычажный кран/смеситель в ванной

Как разобрать смеситель с картриджем

Нужно отметить, что сейчас для умывальника или в качестве кухонного крана часто устанавливаются однорычажные смесители с керамическими картриджами. Они не поддаются замене, поэтому при поломке их нужно разобрать и выбросить. Но в большинстве случаев, кран с керамическим картриджем прослужит долго, поэтому его замена требуется редко.

Фото – устройство однорычажного смесителя с керамическим картриджемФото – схема разборки смесителя с картриджем

и еще одна видео инструкция о том, как разобрать кухонный смеситель с керамическим картриджем

Устройство однорычажного смесителя

Давление и температурный режим воды на выходе из смесителя регулируется положением его рычага. При этом напор плавно меняется при перемещении ручки в вертикальном направлении, а температура – при изменении положения джойстика в горизонтальной плоскости. Простота регулировки обусловлена оригинальной конструкцией крана, который состоит из таких деталей:

• корпус смесителя;
• рычаг (рукоятка, джойстик) смесителя;
• крышка корпуса;
• картридж сменного типа;
• излив с аэратором;
• скоба фиксирующая;
• нижняя часть для подключения гибкой подводки. В основе конструкции однорычажного смесителя находится сменный картридж

Отличия в смесителях с рычагом заключаются как во внешнем оформлении, так и в том, какую конструкцию имеет сменный картридж.

Несмотря на огромное разнообразие моделей однорычажных смесителей, их можно разделить на два вида, в зависимости от устройства кран-буксы (сменного элемента):

• смесители с керамическим картриджем;
• краны с шаровым картриджем.

Вентили и того, и другого типа, имеют как достоинства, так и недостатки.

Кран с шаровым картриджем

Шаровый смеситель имеет высокую надежность и длительный срок службы

Название этого картриджа обусловлено формой его основного элемента. Регулирующее устройство выполнено в форме полого шара с тремя отверстиями для протока воды. Он встроен в корпус посредством картриджной гильзы. Необходимое уплотнение создают подпружиненные фторопластовые вставки, дополнительный прижим к которым происходит за счёт давления жидкости. Материал уплотнителей обеспечивает лёгкое скольжение сферы внутри гильзы. Требуемый напор воды обеспечивается частичным или полным перекрытием отверстий в сфере и корпусе, а регулировка температуры – вариантами их совмещения. Из-за того, что смешение воды происходит внутри шара, картридж подвержен образованию накипи. Именно она и является одной из причин, способной вывести его из строя. Другими недостатками шаровых вентилей можно считать:

• низкую ремонтопригодность;
• относительно высокую стоимость;
• быстрый износ резиновых уплотнителей.

Несмотря на это, краны со сферическими элементами отлично выдерживают гидравлические удары и перепады давления, а кроме того, имеют более низкую чувствительность к включениям, которые присутствуют в водопроводной воде.

Смеситель с керамическим картриджем

Схема устройства смесителя с керамическим картриджем

Современные сменные картриджи с блоками керамических пластин по праву получили признание многих пользователей. Долговечность такого решения и относительно низкая стоимость позволили снизить их цену, а также расходы на ремонт в случае поломки.

Надёжность конструкции такого типа обеспечивают два или три керамических диска, обработанные при помощи ультразвука. Точность механической шлифовки такого класса позволила достичь требуемой гладкости деталей, что способствует идеальному примыканию их рабочих частей.

Плавное и бесшумное перемещение дисков керамического картриджа обеспечено на протяжении всего срока его службы.

Диски находятся один над другим и имеют отверстия для прохождения воды. Верхняя пластина присоединяется к управляющему стержню, а нижняя жёстко установлена в корпусе картриджа. При повороте ручки диски смещаются относительно друг друга, благодаря чему их отверстия частично или полностью совпадают. За счёт этого и происходит смешивание жидкости. Величина напора изменяется перемещением верхней пластины.

Картриджи для смесителя

В картриджах с тремя керамическими дисками подвижным является средний элемент. Такие устройства разработаны специально для водопроводов с низким рабочим давлением. Их особенностью является смешивание воды не между пластинами, а в корпусе вентиля, что позволяет существенно снизить гидравлическое сопротивление внутри прибора.

Керамические картриджи с тремя дисками идеально подходят для работы в водопроводных сетях с низким давлением, поскольку не снижают напор воды при смешивании.

Недостатком картриджей с керамическими элементами является их чувствительность к механическим включениям. Абразивное действие мелких частичек песка или накипи способствует быстрому выходу оборудования из строя. Вместе с тем нельзя не отметить и достоинство таких кран-букс: они имеют более низкую цену, а их замена не представляет трудностей даже для людей без опыта слесарных работ.

Установка фильтров механической очистки воды значительно увеличивает срок службы смесителей шарового и картриджного типа.
