Устройство утюга 1.корпус 2.шнур 3.подошва 4.терморегулятор 5.пароувлажнитель 1 1 2 2 3 3 4 4 5 5 он разгладит все морщинки. только ты его не тронь, он.

Видео

Видеосюжет расскажет, как разобрать утюги Philips моделей GC 4410 и GC 4420:

Об авторе:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Интересно!

Для стирки небольших вещей в дороге или гостинице удобно использовать обычный полиэтиленовый пакет. Носки или колготки разминают внутри завязанного пакета вместе с водой и небольшим количеством моющего средства. Такой способ позволяет предварительно замочить вещи и выполнить стирку, не повредив ткань и не потратив много порошка и воды.

Устройство

Составные части утюга:

• Элемент нагревания. Спираль из нихрома с кольцами из керамики, по которой через сетевой шнур идет ток. Это приводит к нагреванию спирали и подошвы.
• Терморегулятор. Позволяет подобрать режим глажки для каждого вида ткани. Внешний вид напоминает колесико. Расположено оно на корпусе прибора. Как только подошва нагревается до отмеченной температуры, электрическая цепь размыкается и напряжение перестает подаваться.
• Электропровод. Состоит из трех изоляционных жил из пластика. Одна из них выполняет роль заземлителя, чтобы уменьшить возможный риск удара током. Кроме пластика провод оплетают тканью. Так полимерная оболочка не будет перетираться и устройство прослужит дольше.
• Система, подающая пар (если есть). Управляется обычно при помощи двух клавиш на ручке. Первая контролирует выход горячего воздуха. При нажатии на нее определенная порция пара поступит к подошве. Вторая кнопка отвечает за разбрызгивание воды. Делается это, чтобы помятая ткань легче разглаживалась.
• Подошва. Служит рабочей поверхностью утюга. От ее формы зависит эффективность глажки. Хорошей считают подошву с узким носом, сделанную из керамики.

Из чего состоит утюг

Процесс разбирания утюга Braun FreeStyle

Особенность немецких утюгов в том, что крепежные болты изготовлены со шляпками звездообразной формы. Для их откручивания можно изготовить инструмент из обычной плоской отвертки. Нужно подобрать размер рабочей лопатки, чтобы она входила в отверстие шляпки болта, а затем подпилить таким образом, как показано на рисунке ниже.

Наконечник отвертки необходимо слегка подпилить напильником

Порядок действий – таблица

Работать лучше всего в той последовательности, которая представлена в таблице (но могут быть и небольшие отклонения):

Иллюстрация	Описание
	Отверткой с переделанным наконечником открутите болты, крепящие заднюю крышку. Снимите крышку
	Используя плоскую отвертку, снимите верхнюю декоративную заглушку в корпусе. Для этого придется отогнуть защелки крепления
	В передней части корпуса подденьте отверткой и снимите распылитель и крышку заливного отверстия. Детали вынимаются просто
	Открутите отверткой крепежный винт в нише распылителя
	Отогните отверткой защелки и выньте шаровой фиксатор сетевого провода
	Подденьте отверткой и аккуратно извлеките регулятор температуры. После этого переверните утюг, при этом из отверстия в районе терморегулятора выпадет конусный фиксатор и пружинка трещотки. Не потеряйте их
	Извлеките электронный управляющий блок с разъемом ТЭНа. В зависимости от модификации он может отличаться как внешним видом, так и количеством реализуемых функций
	После этого отделите верхнюю часть корпуса от подошвы. На столе останется основание утюжка с надетой на него пластиковой крышкой
	Поверните плоскогубцами фиксаторы в обозначенных на фотографии местах. Поворачивать нужно по часовой стрелке на 90 градусов, пока они не совпадут с пазами в корпусе
	Откройте подошву, сняв пластиковую крышку. Теперь можно удалять накипь с металлического основания, в котором находится нагревательный элемент (далее также – ТЭН)

Предлагаем читателям видеосюжет, в котором показана разборка и сборка прибора Braun FreeStyle:

Как избавиться от накипи

Удалить известковый налет можно самостоятельно при помощи концентрированного раствора уксуса или лимонной кислоты. Для его приготовления используйте воду, подогретую до температуры +50…60 ℃. Пропорции: 10 г кислоты на 100 мл или 1 ст. л уксуса на 1 л воды. Погрузите подошву так, чтобы раствор оказался внутри нее. Спустя некоторое время накипь станет рыхлой и от нее легко можно будет избавиться. После удаления известкового налета тщательно промойте деталь проточной водой. Сборка утюга Braun выполняется в обратном порядке.

Решение проблемы с автоотключением

Если перестала действовать функция автоматического отключения, устройство уже не может корректно работать. Начинаются проблемы с включением, наблюдается самопроизвольное выключение устройства во время глажки. Очевидно, перестал работать датчик горизонтального положения в блоке управления.

На фото, с левой стороны управляющего блока, виден белый и коричневый провод

Можно решить проблему самостоятельно, если функция автоотключения не является необходимой. Для этого достаточно соединить провода белого и коричневого цвета, идущие к управляющему блоку. Место соединения изолируется термоусадочной лентой. После этого прибор продолжит свою работу, но индикация включения не будет действовать (так же, как и функция автоотключения).

Правила глажки обычным утюгом

Утюжка вещей требует следования некоторым негласным правилам, которые необходимы для комфорта и безопасности процесса:

1. Инструкция. Этот пункт особенно актуален, если Вы пользуетесь утюгом впервые. Необходимо заранее узнать о специальном резервуаре для воды и допустимом уровне его наполнения, а также изучить все его температурные режимы.
2. Сортирование одежды. Возможно, для кого-то это будет новостью, но есть ряд вещей, на которых висят ярлычки с различными надписями, рекомендующими правильно проводить стирку и глажку. Заранее изучите все ярлыки и разложите вещи по стопкам, ведь следование этим правилам поможет сохранить вещь в первозданном виде на долгое время.
3. Безопасное место. Второй неприятный случай после испорченных вещей – различные ожоги. Глажка должна происходить на специализированной доске, которая в большинстве случаев имеет специальную подложку для утюга. Держитесь подальше от легковоспламеняющихся материалов.
4. Чистота гладильного устройства. Обязательно проверяйте, чтобы гладящая поверхность была чистой и ровной. Иначе ждите потертостей, зацепок и грязи на вещах. В современных магазинах можно купить чистящее средство либо использовать то, что есть у каждого дома. Протрите поверхность тканью без ворса, заранее смоченной раствором пищевой соды, а затем высушите сухой тряпкой.
5. Используйте насадки. Они упростят глажку неподатливых тканей, таких как сатин, атлас, шелк.
6. Гладьте правильно. Нет списка правил, которого стоит придерживаться. Однако существует два небольших секрета: брюки стоит гладить по стрелкам, а рубашку сверху вниз.
7. Гладьте только чистые вещи. Дело не только в гигиене и Вашей чистоте, а в сохранности вещи. Высокая температура впитает грязь на одежде еще глубже.

Электрическая часть утюга Saturn ST – CC0211

Параллельно нагревательному элементу включена лампочка индикации. От напряжения питания отделены термореле с регулятором. Когда вращается ручка температуры подошвы, винт отклоняет упругую пластину вверх-вниз. Контакт, укрепленный здесь, расположен над биметаллической пластиной, привинченной к герметичному бачку подошвы. Тонкой регулировкой положения винта достигается правильная температура. Степень изгиба биметаллической пластины определена нагревов. Реле переключается легким щелчком, полагаем (не проверяли), могут быть небольшие магниты, слегка задерживающие срабатывание, делающие ход более резким. Часто делается в аналогичного принципа действия пускозащитных реле холодильников.

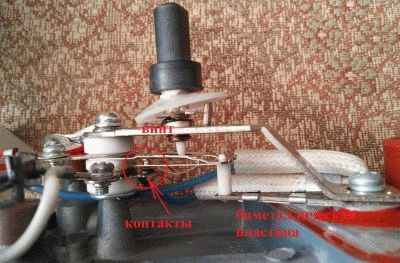

Заметьте, рядом с регулятором температуры виден мешок. Внутри расположен термопредохранитель, прикрученный винтом за скобу к герметичному бачку подошвы. Элемент электрической схемы не припаян, посажен на зажимную клемму, как нагреватель, считается крупным недостатком прибора. Случайно зацепив деталь, легко нарушить работоспособность устройства в целом.

Процесс разборки

Работу нужно выполнять поэтапно, придерживаясь определенной последовательности. Далее описан порядок разборки модели Vitek VT-1259.

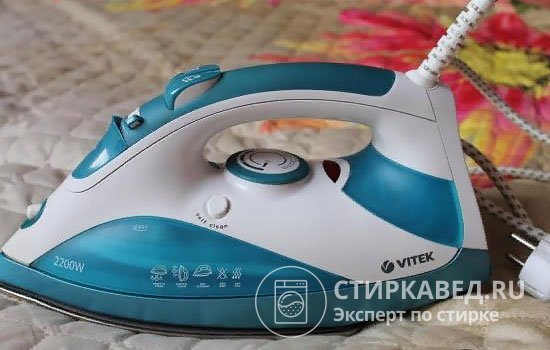

Модель Vitek VT-1259

Для других моделей электроутюгов российского производителя разборка производится подобным образом. Отличия могут быть, но они не принципиальны. Описание действий приведено в таблице.

Иллюстрация	Описание работы

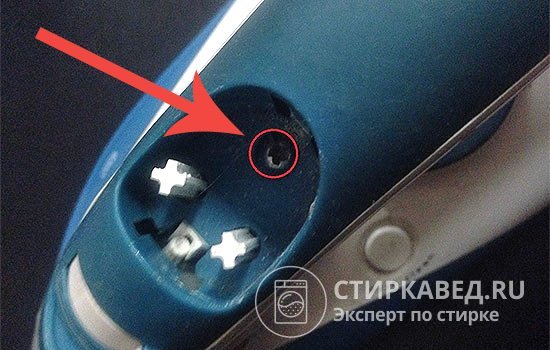

	Отверткой с фигурным наконечником (см. фото выше) открутите болт, удерживающий заднюю крышку, затем снимите ее
	Чтобы открутить болт, показанный на фото, придется аккуратно поддеть ножом или плоской лопаткой кнопки, расположенные на ручке, и снять их. Следите, чтобы при этом не были повреждены защелки. Далее вам понадобится отвертка с крестообразным наконечником
	Для того чтобы снять верхнюю часть ручки, подденьте защелки по шву ножом или лопаткой и отщелкните их. Затем открутите два болта, показанные на фото

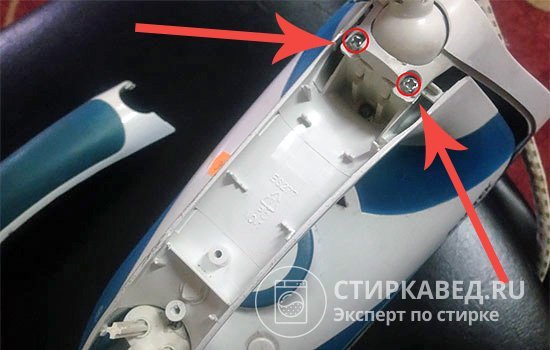

	Еще один болт найдете ниже, рядом с теми двумя, которые только что вынули
	Открутите в задней части электроутюга все болты, указанные на фото. Два неотмеченных болта, удерживающие шнур питания, откручивать не следует. В противном случае шнур отвалится и будет мешать работе
	Открутите еще три болта в носовой части
	Поднимите корпус, отделяя его от подошвы. Чтобы добраться до деталей, расположенных внутри, выкрутите три болта, указанные на фото
	Вот и все, утюжок полностью разобран. Теперь можно выяснять причину неисправности и ремонтировать прибор. Сборка производится в обратном порядке

В заключение можно добавить только одно: с разборкой утюжка Vitek любой модели большинство пользователей может справиться самостоятельно. А вот ремонт может потребовать наличия определенной квалификации.

Видео

Видеосюжет содержит инструкцию, как самостоятельно разобрать, почистить и собрать утюг Tefal:

Об авторе:

Инженер-электронщик с многолетним опытом работы. Несколько лет занимался организацией ремонта бытовой техники, в том числе стиральных машин. Обожает спортивную рыбалку, водный туризм и путешествия.

Нашли ошибку? Выделите её и нажмите кнопки:

Ctrl + Enter

Интересно!

В XIX веке на стирку дамских туалетов уходила масса времени. Платья предварительно распарывали, а затем стирали и сушили каждую часть отдельно, чтобы ткань не деформировалась. После стирки одежду сшивали заново.

Разбираем утюг

Чтобы не доломать прибор окончательно, нужно правильно его вскрыть. Всё не так просто, как кажется на первый взгляд. В конструкции утюга предусмотрены как защелки, так и винтовые крепления. Начинаем разбирать с видимых соединений. Берем в руки отвертку и выкручиваем саморезы, разбираем штепсельную вилку.

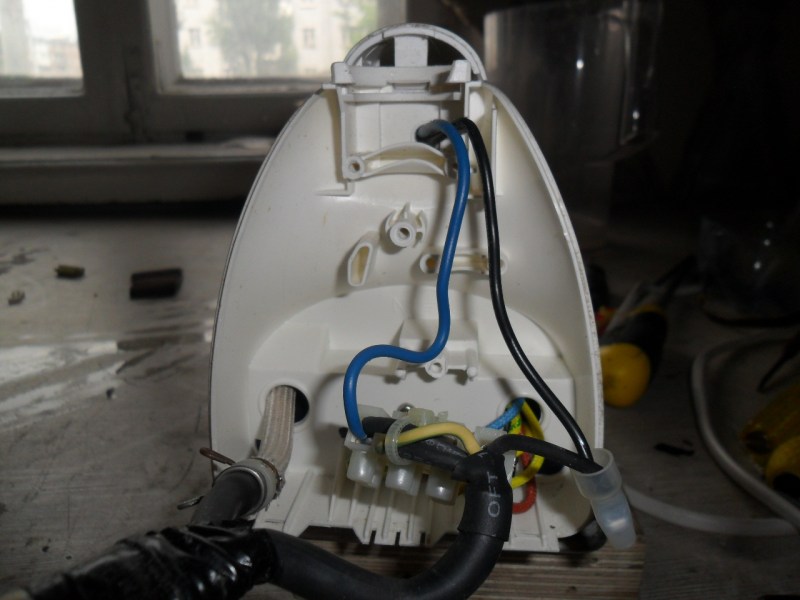

В современных утюгах для подключения к сети используется три провода с разной расцветкой. Красный – обычно это фаза, два остальных – нулевой провод и заземление. Если видимые повреждения контактов в коробке вилки отсутствуют (разрыв, оплавка), продолжаем изучать неисправности дальше.

Устраняем неполадки. Достаточно зачистить провод, подсоединить его к клеммной коробке. С помощью прибора проверяем целостность электрической схемы. Когда всё в порядке, утюгом можно пользоваться.

Когда проблемы не в электрошнуре и штепсельной вилке, продолжаем разбирать утюг дальше. Медленно и аккуратно тянем кнопки, ручки и рычажки вверх. Если под ними – винты, их также выкручиваем. Поддеваем защелки широким ножом.

Чтобы их не сломать, не стягиваем корпус с подошвы, когда что-то упирается и не дает его снять. Сначала отжимаем и откручиваем всё, что мешает. Защелки – очень хрупкие, разбираем прибор аккуратно!

При ремонте утюга моделей Филипс и Тефаль под снимаемой боковой крышкой со стороны электрошнура находим и выкручиваем дополнительные винты. Нужно снять все крепежные детали, освободить снимаемый корпус от всех защелок!

Как разобрать утюг

Если не работает утюг, первое что предстоит сделать — разобрать его. Это не так просто как кажется — слишком много моделей, каждая из которых может иметь свои «фишки». Причем разные модели одного производителя могут разбираться по-разному. Тем не менее, есть общие принципы и правила:

• Снимаете заднюю крышку ручки. Это позволяет добраться до клеммной колодки. При некоторых повреждениях (проблемы со шнуром или выход из строя ТЭНа) этого достаточно и разбирать утюг дальше нет необходимости.

Далеко не все очевидно

Процесс разборки утюга не требует применения силы. Если «не идет» надо внимательно посмотреть что и где держит. И не стоит его разбирать сразу до конца — не всегда это необходимо.

Утюг Saturn из Китая

Считается, Сатурн покровительствует субботе. Любые начинания из рук вон плохо идут, получаются уродливым, некрасивым. Сатурн внешним видом удался, функция самоочистки работает плохо. Забегая вперед, скажем: внутри из бачка в камеру нагрева ведет отверстие, прикрываемое трехходовым ниппелем. Функция самоочистки соответствует верхнему положению, проток жидкости максимальный. Практически неработоспособно. Приведем руководство по проведению процедуры:

1. Выставить нагрев регулятором максимальный.

2. Рычаг расхода пара поставить на нуль.

3. Поставить утюг вертикально, включить в розетку.
4. Подождать, пока погаснет индикатор (управляется общим реле с нагревательным элементом, лампочку в основании ручки отлично видно на фото).
5. Выключить утюг из розетки.
6. Над ванной расположить утюг горизонтально.
7. Выставить рычаг подачи пара в максимальное положение (на фото – капельки).
8. Подождать, пока вода, пар стекут.

Вода, пар из дырочек политься отказались, после разборки оказалось: 6 из 19 отверстий фэйковые. Другого слова не приходит на ум. Выполнены в одном стиле, площадью бойлера перекрываются только передние 13. Фото подошвы прилагается, можно рассмотреть нужное.

Встала задача понять, почему именно не работает режим самоочистки. Является ли неисправностью. Начинаем разбирать утюг!

Общее устройство

Так как производят утюги очень многоразличных фирм, они немного отличаются — формой, скоростью нагрева, качеством запчастей и т.д. Но вот общее устройство остается одинаковым. Имеется:

• Подошва со встроенным в нее ТЭНом. Если есть функция отпаривателя, в подошве есть некоторое количество отверстий для выхода пара.
• Термостат с ручкой, который позволяет выставлять требуемую температуру нагрева подошвы.
• Емкость/резервуар для воды, которая используется при отпаривании.
• Есть сопло для разбрызгивания воды, принудительного выхода пара. Есть также регулятор интенсивности подачи пара. С его помощью выставляется частота автоматической подачи испаренной воды.
• Подключается к сети утюг при помощи электрического шнура, который крепится к контактной колодке, расположенной в тыльной части под пластиковой крышкой.

Общее устройство электроутюга

После того, как вы в общих чертах ознакомились с тем, что где находится, можно начинать ремонт утюга своими руками.

Как правильно разобрать

Чтобы разобрать утюг, потребуются:

• острый нож;
• набор отверток;
• плоскогубцы.

В зависимости от характера неисправности могут потребоваться мультиметр, наждачная бумага, изоляционный материал и паяльник с припоем и флюсом. Начинать разбор рекомендуют с видимых креплений. На первом этапе нужно раскрутить каждый шуруп, попадающий в поле зрения. После этого следует снять крышку с тыльной стороны.

Затем нужно потянуть вверх основную часть устройства, которая крепится на пластиковые защелки. Последние поддеваются ножом

На этом этапе важно соблюдать осторожность, так как из-за чрезмерных усилий защелки сломаются. Если на внешней стороне корпуса присутствуют винты, данные элементы также нужно раскрутить

Подготовительный этап

Для того чтобы разобрать, продиагностировать, отремонтировать и собрать утюг Vitek, необходимо иметь соответствующий инструмент. Как читатели уже догадались, диагностика производится с помощью мультиметра. Без этого прибора редко удается найти и локализовать поломку. Кроме того, для ремонтных работ может понадобиться паяльник.

Для того чтобы сделать разборку утюжка, следует знать, что задняя крышка может быть закручена винтом с оригинальной шляпкой, имеющей звездообразный шлиц с тремя лучами (см. рисунок). Именно такие винты используются во многих моделях приборов Vitek.

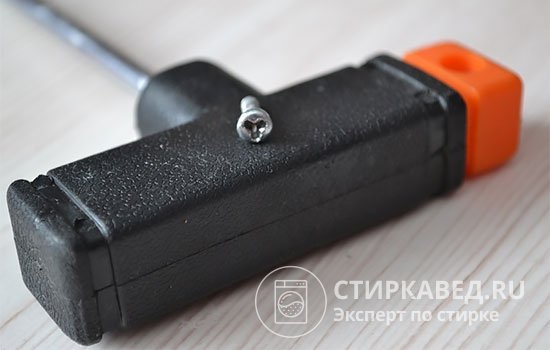

Винт, который крепит заднюю крышку корпуса

При определенной сноровке его, конечно, можно открутить. Если не будет получаться, можно изготовить оснастку – взять подходящую по размеру плоскую отвертку и выпилить посередине небольшое углубление.

Вот такую форму должен иметь наконечник плоской отвертки

В общем, для разборки и ремонта могут понадобиться такие инструменты и материалы:

• набор плоских и крестообразных отверток;
• утконосы;
• тонкая плоская лопатка;
• нож.

Они также могут пригодиться при ремонте утюжка.

Разборка корпуса

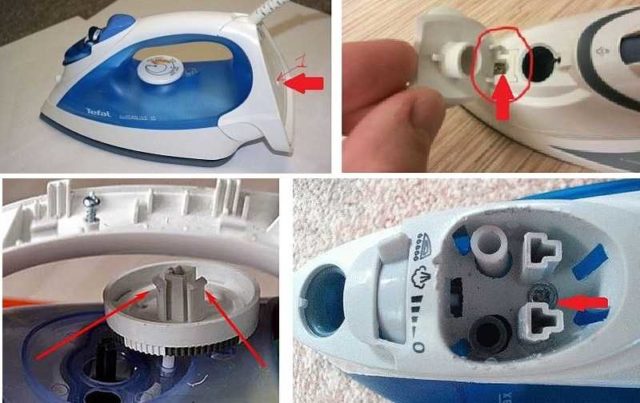

Далее расскажем о том, как проводится разборка утюгов Tefal популярных моделей Supergliss 3530 и 3535, серии Ultragliss Оcean, а также других изделий с подобным устройством, имеющих металлокерамическую подошву Ultragliss Diffusion.

Так выглядит утюжок Tefal Supergliss 3530

Перед тем как начать ремонт утюга Tefal своими руками, позаботьтесь о том, чтобы под рукой была отвертка с наконечником TORX, поскольку крепежные винты в корпусах французских электроутюгов имеют шляпки с шестиконечными выемками.

Набор торцевых головок TORX, стандарта, популярного у французских производителей

В крайнем случае, попробуйте выкрутить винты простой шлицевой отверткой, подобрав подходящий размер наконечника. Помните, что защелки и другие крепежные детали, изготовленные из пластика, довольно хрупкие и ломаются, если приложить к ним излишнее усилие. Поэтому будьте предельно внимательны и аккуратны, разбирая корпус, и соблюдайте последовательность разбора, которая представлена в таблице.

Иллюстрация	Описание
	Выкрутите два винта в основании утюжка. Они расположены в местах, обозначенных кружками красного цвета. Затем снимите небольшую крышку, которую фиксировал нижний винт
	Аккуратно снимите верхнюю часть корпуса с кнопками и воронкой для залива воды. Данная деталь фиксируется четырьмя защелками, по две с каждой стороны, а также еще двумя, располагающимися в задней части, сразу за кнопками
	Снимите верхнюю часть рукоятки, для чего с тыльной стороны утюга потяните на себя и немного вверх ее нижнюю часть. Направление указано стрелкой
	Открутите винты, шляпки которых стали видны после того, как сняли верхнюю часть корпуса (обозначены на фото)

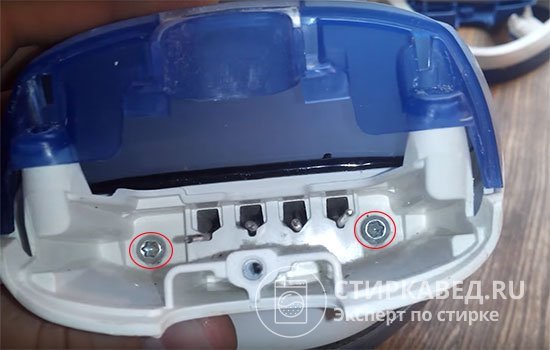

	Выкрутите 2 винта, доступ к которым появился после снятия верхней части рукоятки (обозначены на фото)
	Подденьте отверткой и снимите регулировочный диск терморегулятора
	Потянув на себя, снимите с контактной группы электрический узел, к которому прикреплен сетевой шнур
	Открутите еще два винта, доступ к которым появится после того, как сняли электрический узел (обозначены на фото). После этого появляется возможность снять пластиковый корпус, содержащий емкость для воды

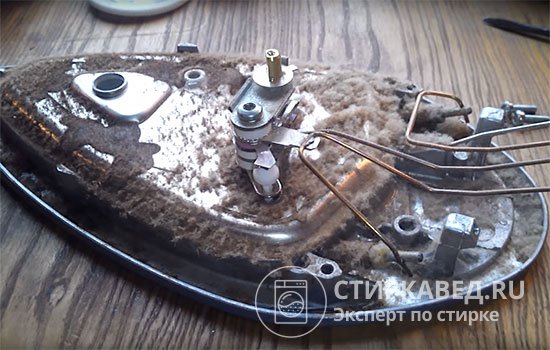

	После разъединения металлическая подошва предстанет в подобном виде, если электроутюг эксплуатировался длительное время и не чистился
	Тщательно очистите металлическую основу от пыли, грязи и волокон тканей, которые попали в нее при глажке. Промойте также все паровые отверстия на рабочей поверхности подошвы. В заливное отверстие (обозначено на фото) залейте раствор уксуса или лимонной кислоты для удаления накипи. Спустя час удалите жидкость с остатками известкового налета и тщательно промойте подошву проточной водой

Чистку подошвы следует проводить в обязательном порядке. Сборку проводите в обратной последовательности. Старайтесь не оставить «лишнего» крепежа и деталей.

Так должна выглядеть металлокерамическая поверхность подошвы утюга Tefal после очистки от грязи и пригара лимонной кислотой

Как хранить утюг

Хранение утюга зависит от частоты использования. Если он применяется несколько раз в неделю, то достаточно устанавливать его в закрытом шкафу, чтобы на подошве и корпусе не скапливалась бытовая пыль, которая может перейти на чистую одежду. Лучшим положением для выключенного утюга считается вертикальная установка, когда узкий носик смотрит вверх. Это предотвратит стекание остатков воды на поверхности, а также лучше осушит внутренние стенки резервуара.

Если прибор используется редко, то его стоит поместить в коробку или чехол (не забыв вылить остатки воды). Не рекомендуется долгое соприкосновение с металлическими предметами, во избежание коррозии и появления пятен ржавчины на рабочей платформе.

Узнав, как пользоваться утюгом, можно приступать к процессу глажки.

Вам может быть интересно: лучшие утюги 2020 года.

Температурные режимы: расшифровка точек на регуляторе температуры

При неправильном выборе режима глажки нейлоновая ткань или шифон может быть пропалена насквозь, а льняная или хлопчатобумажная останется измятой. Чтобы пользователь смог выбрать нужную температуру, утюг снабдили «ручкой», или «поворотным колесиком», регулирующим термостат. На ручку нанесли изображения, соответствующие определенному температурному режиму. В большинстве случаев это точки. Чем их больше, тем выше t нагрева поверхности подошвы.

Выбранный температурный режим должен соответствовать правилам ухода за вещью. Для удобства пользователя они нанесены на этикетках изделий в виде картинок. На графических правилах также повторяются точки: одна, две или три. Такие изображения не случайны, каждое означает определенный режим глажки утюга.

Одна

Режим единички значит, что температура нагрева позволяет гладить ткани, требующие деликатного ухода:

• шелк,
• шифон,
• нейлон,
• ацетат,
• полиамид,
• вискоза,
• капрон.

На материал будет воздействовать t до 110 ˚С.

Иногда рядом значится надпись «nylon», «silk», подтверждающая выбор максимально деликатного режима.

Две

Для идеального разглаживания более термоустойчивых тканей потребуется установить колесико на 2 точки. Такой режим температуры подойдет для:

• полиэстера;
• шерсти,
• полушерсти.

Температура воздействия составит до 150˚С. нередко рядом можно встретить обозначение «wool» (для шерсти).

При такой t возможно паровое глаженье.

Три

Максимального нагрева при глажке требуют ткани:

• лен,
• хлопок,
• твид,
• драп.

Термовоздействие достигает 200 ˚С. Процесс глажки облегчается благодаря возможности воздействия паром.

А что значат остальные обозначения о термообработке?

Прочие режимы представлены в таблице:

	Гладить ткань можно
	Глажка возможна только при температуре не выше 140˚С. Если на приборе нет обозначений — следует установить колесико по центру. Температура будет соответствовать 130-140˚С
	Применять утюг для глажки запрещено
	Для разглаживания вещей запрещено применять парообработку

Хотя на самом электроприборе подобных знаков нет, они дают понять: стоит ли включить пар, на скольких «точках» остановиться при глажке.

Обычный утюг и утюг с парогенератором

Устройства можно условно разделить на обычные и с функцией отпаривания:

• Обычный утюг. У таких моделей урезанная конструкция. Из-за отсутствия системы увлажнения добиваться наилучшего эффекта приходится только за счет изменения температуры. В этом помогает терморегулятор, который есть в любом экземпляре.
• Утюг с парогенератором. Самые дорогие аппараты для глажки. В отличие от простых моделей с этими идет в комплекте съемный контейнер для жидкости. В нем вода нагревается и в виде пара проникает в подошву. В зависимости от размеров контейнера увеличивается активность режима отпаривания. Таким прибором можно быстро погладить любые объемы одежды.

Обычный утюг и с парогенератором

Утюг с парогенератором

Модели бывают со встроенным генератором и отдельно стоящим. У девайсов с отдельно стоящим парогенератором система подачи соединена при помощи проводов и паропроводящих шлангов.

Устройство

Изделие оборудовано специальной станцией с ТЭНом, резервуаром для воды. Горячий поток воздуха подается по специальному шлангу. Главная роль здесь отведена паровой станции, где происходит нагрев до заданных значений. Ее строение следующее:

• емкость для воды;
• нагревательный элемент (ТЭНа);
• термостат;
• предохранитель;
• тумблер регулировки давления;
• крышка для защиты предохранительного клапана;
• собственно клапан;
• дозатор;
• манометры (в отдельных моделях).

Перечислим основные элементы всей конструкции:

1. Задняя крышка – крепится винтами к корпусу. Бывает прикрепление к колодке, в этом случае крышка прямая. Если она не закреплена на колодке, то при разборке крышку необходимо тянуть вверх. Фиксаторы при этом освобождают крепеж.
2. Колодка фиксирует кабель в корпусе. Может быть монолитной или разборной. Монолитная снимается, если раскрутить винты на колодке и хомуте. Чтобы снять разборную колодку, нужно отжать фиксаторы.
3. Верхняя крышка закрепляется специальными приспособлениями с отжимами. Предусмотрено снятие с двух сторон.
4. Корпус привинчен к паровой станции утопленными креплениями. Они отличаются по форме и по длине.
5. Подошва содержит токопроводящие и нагревательные элементы.

По виду паровые станции различают на самотечные и помповые. В первых жидкость попадает туда, где находится нагревательный элемент. Там при высоких градусах жидкость испаряется. В помповых нагрев воды выполняется непосредственно в отдельной емкости. После парообразования горячий воздух под высоким давлением подается к подошве.

Если требуется погладить небольшой объем белья и нет высоких требований к результату, подходят самотечные изделия. При необходимости иметь идеально отглаженные вещи, лучше применить помповую модель.

Принцип работы

Для правильного функционирования паровой станции нужно выполнить следующие действия:

• открутить крышку клапана;
• заправить емкость водой;
• подключить станцию к сети (напряжение 220В);
• включить кнопку ТЭНа на панели, чтобы начался нагрев воды до 160 градусов.

Принцип работы утюга с парогенератором – это целая система подачи горячего воздуха без нагрева подошвы. При достижении указанных значений вода превращается в пар. Давление в пределах 0.35 Мпа. Через 150 секунд система готова для эксплуатации. В моделях предусмотрена защита от перегрева, эти функции обеспечивают термостат и предохранитель. В случае, если режим пара превышает нормативные значения, срабатывает автоотключение ТЭНа. Когда градусы снижаются, автоматически включается нагрев. При поломке термостата предохранитель обеспечивает безопасность работы. Если он перегорает, отключается вся цепь. После замены предохранителя использование девайса можно продолжить.

Электрическая схема

Схема электроутюга с парогенератором состоит из следующих частей:

• евровилки с заземлением;
• реле КМ – с цепями питания обмотки;
• SK – датчика положения;
• терморегулятора;
• соединительной колодки;
• термозащиты;
• ТЭНа;
• индикаторных ламп.

Датчик положения с реле КМ выполняют функции защиты. Там же располагается светодиодный индикатор включения.

Как разобрать утюг фея модель 128

Гайд по установке моделей внешности персонажа | Автор топика: Yerushalayim

Доброго времен суток Вам всем.

1. Скачиваем файл понравившийся модели.

2. Идём в папку с игрой, а именно по адресу \Perfect World\element\userdata\character\customize

3. Выбираем папку, в соответствии с данной информацией:

Муж.Люди: воин — 00, маг — 10Зооморфы: оборотень — 40Сиды: жрец — 70, лучник — 60

Жен.Люди: воин — 01, маг — 11Зооморфы: друид — 31Сиды: жрец — 71, лучник — 61Амфибии: убийца — 51, шаман — 21Древние: страж — 81, мистик — 91Тени: призраки — 101, жнецы — 111

P.S. Напомню, что название файла модели, а точнее его последние цифры, может вам порекомендовать (!!! ) папку для модели. Если название файла ххххххх 71 (жрец жен.), не обязательно эта модель только для жреца жен., но также она для лучницы, номер папки которой 61.

4. После выбора папки мы переносим скачанный файл модели туда.

5. Заходим в игру, далее либо в создание персонажа, либо в его редактирование, а можно даже подойти к стилисту и в левом нижнем углу у вас будет название файла, которого вы только что перенесли.

6.

Character (Yiannis) »Неверные личные данные» при установке внешности.

Если при создании персонажа у вас вылетает ошибка «Неверные личные данные», то скорее всего вы ставите женского персонажа с мужской прической, черными/белыми глазами или же пытаетесь сохранить внешность с кожей других рас, так же это может быть мужская текстура на женском персонаже и наоборот (текстуры кожи древних, рыб и теней не ставятся на старые расы!!! ).

Чтобы избежать этой ошибки, нужно:

1) Открыть папку character (\element\userdata\character). 2) Видим примерное расположение файлов, как показано в прикрепленной картинке. 3) Копируем код нужной модели и вставляем в файл, который соответствует классу требуемого персонажа. Например, character71. Сохраняем. 4) Теперь запускаем игру и создаем персонажа (в нашем случае это жрец женского пола), который уже будет с нужной вам внешностью.

Обратите внимание, что с 1 по 3 пункт лучше делать с закрытым клиентом, либо перед выполнением 4-го пункта, перезапустить клиент. Метки: Как разобрать утюг фея модель 128

Метки: Как разобрать утюг фея модель 128
