Как сделать гусеницу для снегохода своими руками из покрышки

Гусеницы для мотоблока

Многие производители сельскохозяйственной техники предлагают на выбор покупателя не только колесные агрегаты, но и гусеничные. Но, если в домашнем арсенале уже имеется мотоблок на колесах вполне реально иметь гусеницы для мотоблока, как запасной вариант.

Особенности использования

Каждый уважающий свой труд земледелец знает, что значит иметь в хозяйстве такую технику. Этот незаменимый агрегат необходим не только в летний, но и в зимний период.

Модифицировав гусеничный ход для мотоблока, вы можете превратить машину в более маневренную и способную работать даже в плохую погоду.

Конечно, можно приобрести уже готовое приспособление, что чревато большими затратами, или узнать как сделать гусеницы на мотоблок своими руками, учитывая приведенные ниже факторы:

•  Гусеницы изготавливаются из разных материалов, главное, чтобы они подходили к конкретной модели машины.
•  Следует учитывать то, что в современных устройствах используются маломощные двигатели, а потому и гусеничная приставка должна быть достаточно легковесной.
•  Гусеничный движитель для мотоблока одевается на 4 колеса поэтому, если в наличии двухколесная техника, ее следует трансформировать в четырехколесную.
•  Наиболее популярными производителями таких устройств считаются фирмы «Буран», «Рысь», «Муравей» и «Talon 380».

Чтобы понять, как работает конструкция, стоит посмотреть видео мотоблок на гусеничном ходу.

Мотоблок на гусеничном ходу

Преимущества и недостатки

Как и любая другая техника, гусеничные мотоблоки имеют свои плюсы и минусы:

1.  Уменьшение давления на грунт за счет перераспределения нагрузки.
2.  Большая маневренность и высокая проходимость.
3.  Достаточно экономичным вариантом считается сконструированный гусеничный модуль для мотоблока своими руками.
4.  Уход и эксплуатация не требуют от хозяина определенных технических знаний.

Следует знать, что используемые цепи необходимо иногда регулировать для нужного натяжения и проверять их монолитность, а трущиеся запчасти смазывать машинным маслом.

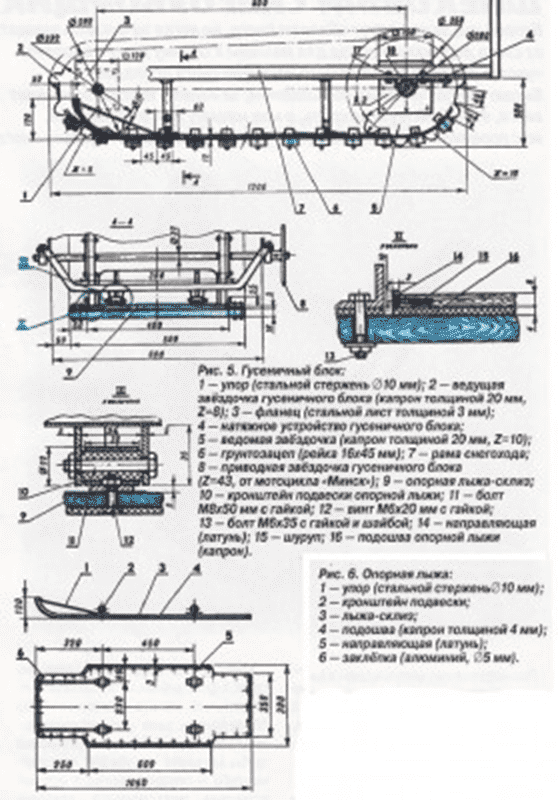

Гусеницы для мотоблока. Чертеж 1

Способы модернизации мотоблока

Приобретая гусеничную приставку от производителя, в первую очередь, следует знать ее технические данные. Существуют универсальные приспособления зима – лето.

На примере можно рассмотреть видео мотоблока Нева на гусеницах СП-МБ-2 с техническими характеристиками:

•  Длина – 1000 мм.
•  Ширина – 600 мм.
•  Высота – 340 мм.
•  Вес – 37 кг.
•  Скорость – 15-18 км/ч.

Перед тем как начать строить гусеничный модуль для мотоблока своими руками, необходимо обзавестись чертежом, упорством и терпением. Кроме такого механизма можно еще разработать гусеничный привод. Все зависит от фантазии человека, ведь многофункциональное устройство может быть полезным как в обработке почвы, так и в сборе угля.

Что касается инструментов, то могут понадобиться:

•  дрель, болгарка и электролобзик,
•  болты, гайки и гаечные ключи,
•  цепи, шлифовальная лента и проволока,
•  сапожный нож и отвертки,
•  сварочный инструмент.

Все зависит от того, из какого материала будет конструкция.

1.  Гусеничная приставка к мотоблоку своими руками может быть выполнена из транспортерной ленты и цепи. Это довольно простой вариант, не требующий использования специальных инструментов и станков. Края такой ленты необходимо обработать, чтобы предотвратить обтрепывание, затем прошить леской с шагом 1-2 см, используя специальные шарниры. Такая гусеничная лента легко и быстро ремонтируется и прослужит довольно долго.
2. Гусеницы на мотоблок своими руками из цепей и ремней с клиновидным профилем. Для этого ремни с профилем нужно соединить с цепями с помощью винтов или заклепок, используя грунтозацепы. Это тоже довольно простой вариант конструкции гусеничного типа, не требующий особых затрат денег и времени.
3. Самодельные гусеницы для мотоблока из автопокрышек для внедорожника считаются идеальным вариантом. Протектор такой резины имеет хорошее сцепление как с обледенелой поверхностью, так и с мокрой или заснеженной. Здесь следует удалить борта колеса так, чтобы осталась одна протекторная лента. Для этого можно использовать сапожный нож и смазывать его периодически маслом или мыльным раствором. Внутреннюю сторону нужно обработать, срезав лишние слои. Преимущество такой ленты заключается в замкнутом контуре, что уменьшает вероятность разрыва. Недостатком считается трудоемкость процесса и ограниченная ширина, что вполне можно исправить, удвоив протектор.

Как своими руками изготовить гусеницы для мотоблока

Рассмотрим, как сделать гусеницы для мотоблока своими руками. Для сборки гусеницы своими силами можно использовать разные материалы, которые несложно найти. Список материалов и инструментов, которые нужны для изготовления гусеницы:

• болгарка;
• дрель;
• электролобзик;
• сварочный аппарат;
• болты;
• гайки;
• ключи;
• ножи;
• отвертки;
• плоскогубцы;
• шлифовальные ленты;
• цепи.

Гусеничный привод для мотоблока должен равномерно распределять нагрузку на землю во время эксплуатации. Поэтому он должен быть прочным и в то же время легким.

Рассмотрим, как сделать гусеницы на мотоблок своими руками. Чтобы собрать самодельные гусеницы, можно выбрать одну из нескольких идей.

Самый доступный способ — это использование роликовой цепи с транспортерной лентой. Для получения гусеницы из указанных материалов края цепи и ленты нужно прошить.

Для этого можно применить станок, а можно сшить вручную. Но такой способ ненадежный. Для соединения подойдет также шарнир, похожий на рояльную ленту.

Рассмотрим, как сделать самодельные гусеницы для мотоблока из шин. Есть еще один метод изготовления самодельных гусениц для агрегата, в котором используется тракторный или автомобильный протектор шин.

Такие гусеницы приготовить проще, и они намного практичнее. У данного способа есть еще одно преимущество — готовить отдельно грунтозацепы не придется.

Способ изготовления: сначала нужно подобрать шину и аккуратно вырезать из нее дорожку с протектором. Если делать это вручную, то понадобится хорошо заточенный нож. Но, как показала практика, лучше использовать электролобзик и пилку с мелкими зубьями.

Для уменьшения трения, во время работы с электролобзиком нужно время от времени мочить его водой или специальным мыльным раствором.

После среза нужно обратить внимание на изнаночную сторону. Если будут заметны лишние слои, то их надо срезать

Что касается грунтозацепов, то при их недостаточном количестве можно нарезать новые.

Преимущество гусеницы из шин заключается в том, что она изначально круглая и имеет замкнутый круг. Минусом может оказаться ограниченная ширина шины.

Можно ли сделать гусеницы своими руками?

Если стоимость готового комплекта гусениц вас обескуражила, можно рассмотреть вариант с самостоятельным изготовлением, но стоит заранее знать о трудоёмкости такого процесса. Вы должны владеть слесарным оборудованием на уровне мастера и обладать навыками конструирования. Гаражное изготовление можно даже не рассматривать, поскольку придётся пользоваться специальными станками и инструментами для вытачивания ступиц, сборки и монтажа звёздочек, валов и подшипников.

Можно выделить три способа, благодаря которым изготовленная вами гусеница на «Ниву» будет выполнять свои функции – из транспортёрной ленты, из автомобильных шин или из ремней. Это будут простейшие конструкции, которые, несмотря на их функциональность и ремонтопригодность, нельзя назвать полноценными гусеницами.

Гусеницы из транспортёрной ленты

Для сборки гусеничного комплекта можно воспользоваться транспортёрной лентой толщиной в 8 — 10 мм и втулочно-роликовой цепью. Края ленты обязательно прошейте рыболовной леской, чтобы усилить её и избежать растрепывания. Используйте обмёточный шов. Шарнир можно использовать для соединения концов ленты. Соединение за счёт прошивания также можно применить, но надёжность будет сомнительна. В целом такая конструкция внушает доверие в плане надёжности и без труда подлежит ремонту.

Также из транспортёрной ленты гусеницы можно сделать с использованием профильной трубы прямоугольного сечения. Для этого необходимо предварительно придать тракам необходимую форму с помощью прессовального станка. Для фиксации траков на ленте можно воспользоваться гайками и болтами. Эту технологию мы рассмотрим более подробно. Вам понадобятся следующие инструменты и материалы:

• прессовальный станок;
• молоток и набор ключей;
• дырокол;
• дрель, УШМ и сварочный аппарат;
• арматура и профильная труба;
• гровера, шайбы, гайки и болты;
• транспортёрная лента.

Поэтапная технология выглядит следующим образом:

1. Учитывая ширину изготовляемой гусеницы, нарежьте с помощью болгарки заготовки траков.
2. Опрессуйте заготовки на станке для придания им необходимой формы, используйте отработанное масло для смазки концов.
3. Приварите на каждый трак клыки-ограничители и дополнительно вверху арматуру в форме буквы V.
4. На месте установки гусеницы проверьте соответствие размеров.
5. Используйте промышленный дырокол для создания отверстий в транспортёрной ленте. Такой дырокол можно сделать самостоятельно – это будет заточенная с торцевой части трубка с боковым отверстием для изъятия отходов резины.
6. Просверлите в траках по два отверстия с каждого края.
7. На завершающем этапе вас ждёт сборка гусеницы.

Гусеницы из автомобильных шин

Решив воспользоваться автомобильными шинами для изготовления гусеницы, стоит их выбирать с соответствующим рисунком протектора, который заменит грунтозацепы. Подойдут шины от тракторов или грузовиков. Аккуратно избавьтесь от бортов покрышки, используя хорошо заточенный сапожный нож. Периодически смачивайте лезвие в мыльном растворе, чтобы резать было легче.

Если вы обладаете навыками использования электрического лобзика, можно воспользоваться и этим инструментом в тандеме с мелкозубчатой пилкой.

Для достижения необходимого уровня эластичности можно удалить несколько слоёв внутреннего кольца. Если сравнивать с первым вариантом (транспортёрная лента + втулочно-роликовая цепь), автомобильные шины более надёжны, поскольку контур кольца в данном случае замкнутый и торцы соединять не нужно.

Минусы

Конечно же есть и минусы, куда же без них. Первый, но очевидно один из самых важных, это применение на асфальтированных дорогах — тут нужно выдерживать специальный скоростной режим, практически все производители рекомендуют передвигаться со скоростью не более 40 км/ч, иначе сама гусеница очень быстро стирается, вы ее просто выкинете.

Второй, это то что таким «каткам» сложно, а я бы даже сказал невозможно, преодолеть упавшее дерево, даже не значительное в 10 – 15 см высотой, обычные колеса внедорожника его просто бы переехали, но гусеницы – нет.

Третий, это достаточно высокая цена, хотя на этом я остановлюсь подробнее.

Иная техника, оснащаемая гусеницами вместо колёс

Если разобраться, то на гусеницы можно поставить любую технику независимо от её назначения. И если раньше подобными «экспериментами» занимались лишь гаражные умельцы, коих в России великое множество, то сегодня можно увидеть подобную технику заводского производства.

Гусеницами оснащают не только снегоходы и болотоходы, но и мини-трактора, которые для данных целей изначально не были предназначены. Но особый интерес вызывают серийные автомобили, поставленные на гусеничный ход.

ФОТО: rosvezdehod.ruБолотоходы очень популярны у охотников и егерей

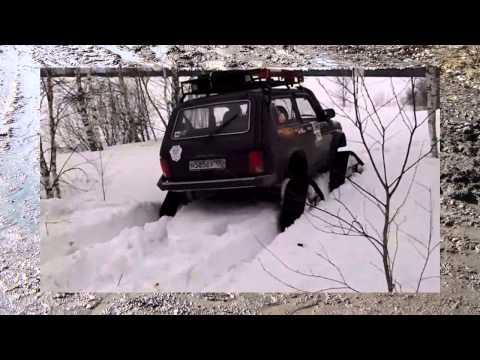

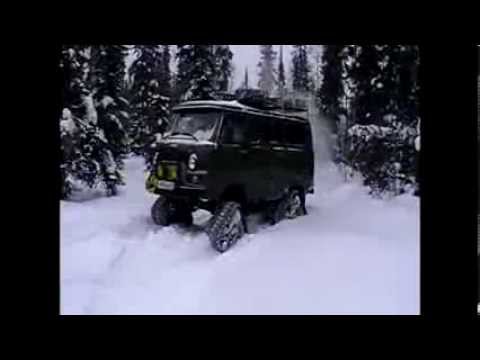

Автомобиль на гусеничном ходу: купить или сделать своими руками

Если рассуждать с точки зрения экономии, то самостоятельное изготовление гусениц для авто более приемлемо. Однако в таком случае следует быть готовым к тому, что придётся часто ремонтироваться в полевых условиях. Но есть и плюсы – несколько поломок, и гаражный мастер знает все слабые места, после чего их усиливает.

Заводской вариант более затратен. Но здесь можно понадеяться на проведённые испытания. Хотя, как показывает практика, и такие гусеничные блоки ломаются в самый неподходящий момент. Предлагаем Вам посмотреть видео, в котором на гусеницы (правда, не своими руками, а в заводских условиях) поставлена «Нива».

Watch this video on YouTube

Гусеницы для снегоходов своими руками

Снегоход априори должен быть оснащён гусеницами – без этого он не сможет передвигаться. Однако проблема заключается в том, что они могут выйти из строя.

В таком случае есть 3 варианта развития событий.

1. Если есть время и желание, вполне можно использовать в качестве самодельной гусеницы для снегохода транспортёрную ленту. Главное − прочно сшить торцы и усилить борта, чтобы не остаться в каком-нибудь сугробе вдали от людей при разрыве соединений. В условиях зимнего леса ремонт гусеницы снегохода своими руками хотя и возможен, но проблематичен.
2. Обратиться к умельцам, коих всегда можно найти в гаражных кооперативах.
3. Приобрести новые гусеницы в специализированном магазине. Этот вариант хорош, но может пробить брешь в семейном бюджете.

ФОТО: nifhi.mrc51.ruТакие гусеничные снегоходы собираются умельцами

Самодельный мини-трактор на гусеницах: из чего сделать своими руками

Самым лучшим мини-трактором можно назвать модернизацию мотоблока. Если владелец не желает самостоятельно ставить его на гусеничный ход или для этого попросту нет времени, вполне можно приобрести необходимые узлы.

А после того как гусеницы для мотоблока «Нева» или любого иного приобретены, можно цеплять к нему различное навесное оборудование (плуг, окучник, плоскорезы). Цены на небольшие гусеницы для мотоблоков не слишком высоки, в отличие от длинных элементов, используемых в более крупной технике.

Предлагаем посмотреть в видеообзоре, как выглядит и работает мотоблок на гусеницах.

Watch this video on YouTube

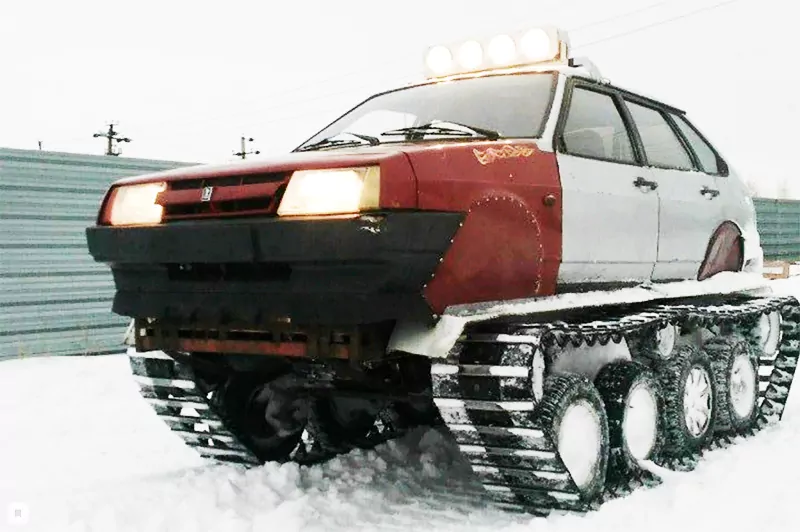

Самодельный вездеход на гусеничном ходу: болотоход своими руками

Вездеходы-болотоходы − это вообще отдельная история. Для многих охотников и рыболовов изготовление вездехода из мотоблока («Нева» или любого другого) на сегодняшний день остаётся единственным выходом. Приобретение подобной техники не каждому по карману. К тому же самодельный агрегат проще ремонтировать в дороге, если сам его собирал по винтику.

Предлагаем Вашему вниманию несколько фотопримеров интересных самоделок из мотоблоков и бензопил, поставленных на гусеничный ход.

ФОТО: hewic.ruvegity.ru.netФОТО: guns.allzip.orgНу, а теперь – бонус: несколько фотографий, демонстрирующих высоту полёта фантазии наших умельцев и примеры воплощения её в жизнь.

1 из 6

ФОТО: forum.sakh.com
ФОТО: youtube.com
ФОТО: forum.sakh.com
ФОТО: youtube.com
ФОТО: twitter.com
ФОТО: avatars.mds.yandex.net

Пошаговая инструкция

Многие задаются вопросом – как сделать гусеницы на мотоблок своими руками? Чтобы ответить на этот вопрос, рассмотрим несколько действенных способов самостоятельного изготовления гусениц, проверенных на практике.

Из транспортной ленты для увеличения проходимости вездехода

Одним из самых простых методов считается изготовление гусеницы из транспортной ленты, с использованием втулково-роликовой цепи. Легкость заключается в том, что для их изготовления не нужно пользоваться большим количеством инструментов и вспомогательных средств.

Чтобы продлить эксплуатационный срок нашей транспортной ленты в устройстве гусеничного мотоблока, можно прошить её по краям леской, соблюдая шаг в 10 мм. Для соединения ленты в необходимое нам кольцо, можно прошить её по торцам, либо воспользоваться шарниром.

Особое внимание следует уделить толщине транспортной ленты, ведь она напрямую зависит от степени нагрузки на агрегат. Оптимальным будет выбор ленты толщиной не менее 7 мм. Кроме того, нам надо позаботиться о дополнительном колесе с каждой стороны

Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке

Взять его можно от старого автомобиля, но помните, что диаметр должен быть идентичным колесу на мотоблоке.

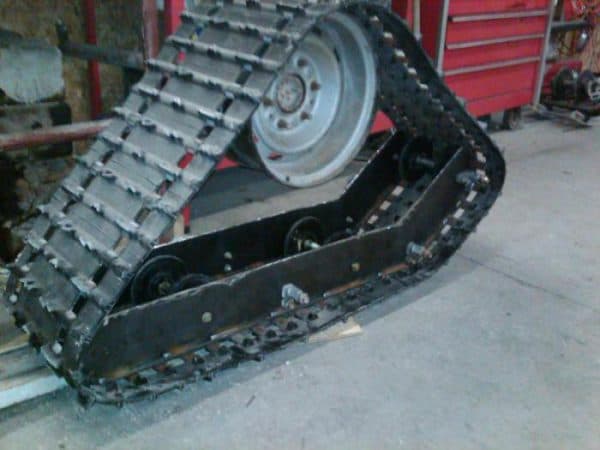

Гусеничный модуль из автопокрышки

Гусеницы из автопокрышек для мотоблока тоже являются довольно распространенной самоделкой, отличающейся высокой надежностью конструкции. Однако, чтобы получившийся гусеничный мотоблок был практичным, нужно позаботиться о поиске правильных автомобильных покрышек.

В частности, они должны обладать необходимым рисунком протектора, желательно, чтобы они были от тракторов или крупногабаритных машин. Рисунок протектора очень важен, потому что он выполняет роль грунтозацепов, а также повышает сцепление гусеницы с поверхностью.

Разделим процесс изготовления на несколько шагов:

• Найдя подходящие покрышки, нам необходимо вырезать из них дорожку для гусениц. Это довольно трудоемкая работа, на которую придется потратить достаточно много времени.
• Для вырезания можно использовать хорошо заточенный сапожный нож, который время от времени нужно смачивать в мыльном растворе – это поможет лучше резать резину.
• Также нужно срезать обе боковины с покрышек. Для упрощения процесса, боковину можно срезать с помощью электрического лобзика с мелкими зубьями.
• При необходимости, уберите лишние части внутри покрышки. Данную манипуляцию нужно выполнять, если дорожка слишком тверда изнутри.

Преимуществом такого способа является отсутствие необходимости его соединения в кольцо, т.к. покрышка уже имеет замкнутую структуру

Это повышает показатели надежности таких гусениц, что достаточно важно в условиях больших нагрузок

Однако, такие гусеницы получаются довольно ограниченной длины – ровно по длине автомобильной покрышки.

Как сделать самодельную гусеницу из ремней и цепей

Вездеходы на гусеницах из мотоблока можно изготовить при помощи самых обычных ремней, обладающих клиновидным профилем. Соединяются ремни между собой посредством грунтозацепом, прикрепленные к ремням при помощи заклепок или винтов.

Еще одним способом является изготовление гусеницы из цепей одинакового размера. Подобного материала навалом в гараже у многих дачников, что упрощает вопрос поиска. Весь процесс изготовления сводится к следующим моментам:

• Берутся две цепи одинаковых размеров.
• Последние звенья данных цепей необходимо разжать, после чего соединить их в замкнутое кольцо.
• Далее зажимаем звенья и завариваем их.

Крепление цепей между собой осуществляется при помощи грунтозацепов, которые можно сделать из обычных стальных пластин нужной толщины. Соединяются они с цепью при помощи болтов.

Мотоблок на гусеницах Буран

Если у вас нет желания изготавливать самостоятельно гусеницы, то можно позаимствовать ее от старой техники. К примеру, довольно неплохую работу показывает мотоблок на гусеницах от Бурана.

Целесообразно использовать именно старую деталь, ведь новая бурановская гусеница будет стоить достаточно дорого, а цель подобных переделок – это максимальная экономия на затратах.

Расчёт и сборка гусеницы

Гусеница представляет собой ленту, на внешней поверхности которой закреплены траки. Траки — это жёсткие грунтозацепы, установленные по всей длине гусениц. Варианты исполнения гусениц:

• Из транспортной ленты толщиной 3 мм.
• Из автомобильной покрышки.
• Из клиновых ремней.
• Готовые гусеницы заводского изготовления.

Конвейерную ленту необходимо закольцовывать. Её прочности достаточно только для лёгких снегоходов с двигателями не мощней 10 л. с. Автомобильные покрышки прочней ленты, они подойдут для мощных моторов. Цельные покрышки не нужно закольцовывать, поэтому вероятность разрыва минимальна. Покрышку нужной длины подобрать сложней, чем ленту.

Готовые гусеницы снимаются с другой аналогичной техники (снегоходы «Буран», «Шерхан»). На них с завода устанавливаются грунтозацепы. Изделия не годятся для использования с маломощными моторами от мотоблоков. Самодельные снегоходы из «бурановских» гусениц должны иметь зубчатые колёса от одного и того же «донора».

Размер гусеницы подбирается по требуемым ездовым характеристикам: чем больше ширина, тем ниже управляемость, но выше проходимость. Минимальная площадь пятна контакта от снегохода (лыж и гусениц) должна быть такой, чтобы давление от снаряжённого транспорта не превышало 0,4 кг/см2 поверхности. В лёгких снегоходах используют конвейерную ленту шириной 300 мм, разрезанную вдоль на 2 полоски по 150 мм.

Подготовка ленты

Траки крепятся на самодельные гусеницы болтами М6 с широкой шляпкой. Болты фиксируют гайкой, используют шайбу и гровер. Перед креплением в ленте и траках просверливают лидирующие отверстия диаметром 6 мм. При сверлении используют кондуктор и свёрла по дереву со специальной заточкой.

Конвейерную ленту также закольцовывают болтами М6. Для этого края ленты накладываются друг на друга с перехлёстом 3−5 см, соединение содержит 1−2 ряда болтов. Для гусеницы шириной 150 мм выдерживают следующие расстояния:

• От края ленты 15−20 мм.
• Между болтами на траках 100−120 мм.
• Между болтами при кольцевании 25−30 мм.

Самодельные грунтозацепы

Траки выполняются из полиэтиленовой трубы диаметром 40 мм с толщиной стенки 5 мм, распиленной пополам в продольном направлении. Целый участок грунтозацепа прилегает к ленте. В лёгких снегоходах один трак соединяет гусеничную пару. При ширине гусениц 150 мм длина трака составляет 450−500 мм.

Грунтозацепы нарезают с помощью дисковой пилы по дереву. Используют специальный станок с двумя направляющими (металлической и деревянной), жёстко зафиксированными на неподвижной столешнице. Стенки труб распиливаются по очереди.

Расстояние между траками зависит от параметров зубчатых колёс на приводном валу. Обычно составляет 5−7 см. Заданное расстояние выдерживается с погрешностью не более 3 мм. В противном случае работа привода нарушается: грунтозацепы «набегают» на зубья ведущих колёс, гусеница начинает проскакивать и слетать с катков.

Конструкция гусеничного агрегата

Конструкция гусеничного минитрактора самодельного типа включает в себя такие обязательные элементы:

Самодельный гусеничный минитрактор

• раму с сиденьем, на которой закреплен ведущий мост и дополнительная ось;
• двигатель;
• мост;
• коробку передач с дифференциалом;
• гусеницы.

Рама — это основная часть минитрактора, к которой крепятся все остальные узлы и механизмы. Раму можно изготовить самостоятельного, но остальные детали необходимо приобрести.

Изготовление рамы

Для этого потребуется сварочный аппарат. Подойдет инверторный или трансформаторный, т. к. рама сваривается из швеллеров или балок из обычной стали.

Чертеж самодельного минитрактора

Для изготовления рамы необходимо предусмотреть два лонжерона (продольных несущих элемента) и две траверсы (поперечных). Для обеспечения большей прочности можно использовать один строенный лонжерон — боковые элементы из швеллера, а средний — из трубы квадратного сечения, с ребром жесткости.

Передняя траверса должна быть меньше задней. Оптимальный вариант — изготовление передней детали из швеллера двенадцатого размера, а задней — из швеллера шестнадцатого.

Сверху на раму монтируется любое удобное сиденье, устанавливается двигатель, КПП и все остальные элементы конструкции.

Рама для гусеничного минитрактора

Силовая установка

Чтобы сделать гусеничный минитрактор своими руками, потребуется дизельный двигатель мощностью от 12 до 40 л. с. (чем больше участок, который придется обрабатывать минитрактору, тем мощнее берется двигатель). Он должен развивать подходящий для трактора крутящий момент (в некоторых случаях потребуется уменьшить обороты).

Охлаждение силового агрегата — водяное, в противном случае он быстро вскипит.

Двигатель соединяется с коробкой передач и дифференциалом.

Дизельный двигатель для минитрактора

Мост

Это самая ответственная часть конструкции, в которой нельзя использовать бросовые элементы. Из-за технической сложности моста его, как и мотор, нельзя изготовить самостоятельно.

Рекомендуется взять исправный мост в комплекте от подходящей машины, например, от ГАЗ-21 «Волга». Для данных размеров его потребуется укоротить до 800 мм, обточив боковины, и снять заклепки на чулках фиксации.

Мост ГАЗ-21

Гусеницы и колеса

Для минитрактора на гусеницах своими руками используются покупные или самодельные гусеницы. Если приобрести их нельзя, то можно изготовить из старых покрышек с глубоким протектором, скрепив части скобами.

Крепление втулочно-роликовой цепи на гусеничной ленте

Гусеницы в маломощных минитракторах применяются резиновые. Они туго натягиваются на колеса, которые можно взять любые — обрезиненные от тележки, использовать старые автомобильные диски и т. п. Из-за малой длины гусеничного аппарата нет необходимости устанавливать промежуточные катки.

Стыковка гусеничной ленты для минитрактора

Техника безопасности

Готовый снегоход необходимо вначале опробовать на ровной местности. Пассажиров и грузы можно начинать перевозить только после успешных испытаний. Снегоход — это транспортное средство. Он может двигаться со скоростью до 70 км/ч, поэтому основные правила передвижения следует обязательно соблюдать, чтобы не попасть в аварию

С особой осторожностью следует ездить на незнакомых открытых пространствах или в лесу, особенно по свежевыпавшему снегу. Большие скорости в этом случае развивать не следует

Оптимальный вариант — не более 30 км/ч

Оптимальный вариант — не более 30 км/ч.

Готовясь к поездке на снегоходе, необходимо надеть защитный шлем и специальный костюм. Обычный ватник и валенки лучше не использовать. Очень опасно ездить на самодельном снегоходе по водоемам, покрытым льдом. Это очень опасно, даже если самодельное устройство в полном порядке.

Гусеница из носка своими руками: пошаговая инструкция

Новую игрушку сделать малышу совсем не сложно и не потребуется больших усилии и сложных навыков. Игрушка из носка гусеницаделается просто, и школьник может сделать ее сам, а для малыша постарается мама. Не выбрасывайте непарные носки, если один потерялся, ведь его можно применить для создания игрушки.

Забавно будет смотреться носок с пальчиками. Также потребуется наполнитель (холофайбер или синтепон)

Материалы:

• 1 носок
• Наполнитель
• Резинки для волос
• Игла и нить
• Атласная лента
• Пряжа
• Бусинки
• Фетр
• Ножницы

Набейте сначала каждый пальчик и немного следка, чтобы создать голову. Завяжите ниткой.

Чтобы скрыть нитку, перевяжите резинку для волос.

Последнюю часть затяните ниткой и закрепите. Шов закрываем фетром.

Вместо глаз пришейте бусинки и вышейте рот.

Забавный вид придаст поделке гусенице из носка атласная лента, из которой можно сделать бант на шее.

Изготовление гусеницы из автомобильных покрышек

Самостоятельно изготовить гусеницу можно с применением автомобильных покрышек. Для проведения работ необходимо подобрать покрышки, позаимствованные у грузовых автомобилей, рекомендуется использовать подходящий рисунок протектора, при этом вы потратите меньше сил при работе с шиной. Изготовление подобной гусеницы нужно производить методом выкраивания из покрышки бортов, при этом должно быть оставлено место для беговой дорожки. Стоит учесть, что эта работа достаточно трудоемкая и предполагает приложение большого количества терпения и сил, использовать при этом необходимо исключительно хорошо заточенный сапожный нож.

Для того чтобы при изготовлении гусеницы для автомобиля своими руками было затрачено меньшее количество сил, можно время от времени производить смачивание лезвия с использованием мыльного раствора. В качестве альтернативного решения можно использовать приспособление, предназначенное для резки, допустимо применить и электрический лобзик. На последний предварительно нужно закрепить пилку с мелкими зубчиками, пилка тоже должна быть предварительно смочена водой, в процессе работы такие манипуляции нужно производить периодически.

Постройка рамы

Прежде чем приступить к строительству снегохода, вначале потребуется выбрать материал. Проще всего самодельную раму сделать из деревянных брусков. Получится очень лёгкая и довольно прочная конструкция, которая считается самой дешёвой и наиболее простой в изготовлении. Для этого понадобятся:

1. Деревянные бруски.
2. Листовое железо.
3. Ножницы по металлу.
4. Дрель и свёрла.
5. Ручная пила.
6. Болты и гайки.

Преимущества строительства такой конструкции бесспорны. В случае поломки деревянную модель будет нетрудно отремонтировать вдали от населённого пункта. В лесу легко найти подручный материал, который можно применить для ремонта. Но главным достоинством считается то, что этот снегоход редко проваливается под лёд и не тонет в воде.

Деревянная конструкция

Известно, что бруски и доски из древесины не обладают особой прочностью в местах их

соединения. Поэтому перед началом строительства необходимо сделать дополнительные уголки из металла. Для этого берут листовое железо и вырезают ножницами квадратные пластины по ширине брусков. В них рулеткой размечают места под болты, а затем дрелью сверлят четыре отверстия. После этого пластины сгибают пополам строго под 90 градусов. Это будут отличные приспособления для прочного скрепления деревянных брусков в углах самодельной рамы.

Обычно приступают к строительству после того, как сделают чертёж с точными размерами. И уже по ним ножовкой отрезают четыре бруска, а в углах дрелью сверлят отверстия для болтов. Затем их кладут на ровную поверхность пола в виде правильного прямоугольника. К местам соединения прикладывают металлические уголки, вставляют болты и накрепко затягивают гайками.

Для крепления двигателя и гусеницы на раму устанавливают дополнительно ещё две перекладины из брусков с отверстиями под болты на концах. Но перед этим вначале изготавливают уголки для крепления. Их вырезают из листов железа треугольной формы и сверлят отверстия в углах.

Когда они будут готовы, внутрь рамы вставляют перекладины и наверх кладут треугольники. В них точно по размерам дрелью сверлят отверстия сквозь бруски. Затем туда вставляют длинные болты и плотно стягивают гайками. На этом прочная деревянная рама будет готова, которая долгое время прослужит на самодельном устройстве.

Металлическая рама для снегохода

Гораздо труднее заниматься строительством самоделок из металла. Здесь нужны специальные инструменты и приспособления, которые могут быть не у каждого. Потребуются значительные затраты, чтобы их приобрести или взять в аренду. Однако эта постройка будет намного прочней и долговечней конструкции из дерева. Здесь потребуются:

1. Сварочный аппарат.
2. Электроды.
3. Маска.
4. Болгарка.
5. Гаечные ключи.
6. Пассатижи.
7. Молоток.

Кроме того, для постройки металлической рамы понадобятся более прочные материалы. Их обязательно придётся покупать в магазине, так как сегодня они больше нигде не встречаются. Да и строить новый самодельный снегоход из старых деталей не слишком хочется из-за плохой надёжности. Поэтому здесь будут использоваться только хорошие материалы:

1. Металлические трубы.
2. Железный уголок.
3. Листовая сталь.
4. Швеллер.

После этого от металлической трубы потребуется просто отрезать две небольшие втулки.

Разновидности вездеходов

По типу движителя различают:

• колёсные;
• гусеничные;
• на воздушной подушке (аэролодки или универсальные внесезонные машины-амфибии);
• шнеко-роторные (на винтовых движителях, хорошо подходят для сырой местности и водных преград, но не подходят для дорог с твердым покрытием и наносят изрядный ущерб природе).

По типу двигателя:

• дизельные (более мощные и экономичные);
• бензиновые (стоят дешевле).

По способности преодолевать водные преграды:

• сухопутные (преимущественно колесные);
• амфибии (кузов одновременно представляет собой лодку с герметичным корпусом, которую можно использовать для преодоления водных барьеров).

Гусеничный вездеход плавающий широко используется для активного отдыха. Для форсирования рек с быстрым течением он не подходит, так как может опрокинуться. Зато на спокойных реках, озёрах, прудах может применяться свободно.

По применению:

• легкие пассажирские — к этой категории относится большинство самодельных вездеходов;
• пассажирские — подходит для перевозки одно-двух пассажиров;
• грузо-пассажирские — имеют вместительный кузов, где может разместиться порядка 10 человек или 4 спальных места, либо может быть погружен груз весом до 1 тонны;
• тягачи — мощные машины, использующиеся для буксировки грузовых и пассажирских прицепов.

По типу рамы:

• на единой раме;
• шарнирные;
• сочлененные.

Отдельно стоит отметить машины, способные развивать относительно большую скорость. Скоростной гусеничный вездеход может двигаться со скоростью до 50 км/ч. Такие модели популярны у поклонников активного отдыха, на них можно добраться до далеко расположенного объекта, а также отрабатывать приемы экстремального вождения на заснеженной или ледяной поверхности.

Подведём итоги

Несмотря на то, что некоторые предпочитают приобретать уже готовые гусеницы или и вовсе агрегаты, ими оснащённые, изготовление подобных элементов в России никогда не перестанет существовать. Ведь именно «Левшами» во все века славилась Русь-матушка. А необходимость экономии средств будет лишь подстёгивать эту тенденцию, что весьма радует.

Главное здесь – подойти к работе со всей ответственностью и с той мыслью, что её нельзя бросить на полпути. И тогда такая работа будет под силу даже начинающему гаражному мастеру.

ФОТО: avatars.mds.yandex.netДа и жук на гусеницах смотрится неплохо

Там же можно выразить своё мнение о прочитанном, оставить отзыв или поделиться личным опытом в сборке гусянки

И ещё, пожалуйста, не забудьте оценить сегодняшнюю статью – это очень важно для нас. И напоследок − ещё один короткий видеоролик, который точно вам понравится

Watch this video on YouTube

Предыдущая Садовая техникаКак правильно намотать леску на триммер: пошаговое руководство и видеоинструкции
