Выключатель проходной

Схема при подключении трех и больше переключателей

Из приведенной выше схемы понятно, что проходные выключатели могут использоваться только в паре – третье аналогичное устройство подключить таким же образом не получится. Решается эта проблема применением так называемого перекрестного или реверсивного переключателя – внешне он выглядит как обычный, но в отличие от него и проходного имеет не две или три, а четыре клеммы.

Его назначение – при переключении менять местами подсоединенные провода. К примеру, если пронумеровать клеммы, то пусть входные будут 1 и 2, а выходные 3 и 4 соответственно. Ток по одному проводу может подаваться на клемму 1 и проходя через переключатель попадать на клемму 3, а по второму заходить на клемму 2 и выводиться через клемму 4. После переключения, ток все так же подается на клемму 1, но выводится уже через клемму 4, а если он будет идти на клемму 2, то выводиться будет через клемму 3. Таких устройств в схеме можно использовать неограниченное количество. Принцип их работы на рисунке:

Для наглядности схема дана во включенном состоянии, но из нее понятно, что если изменить положение любого их проходных или реверсивных выключателей, то цепь разомкнется. Если, к примеру, это будет первый реверсивный, то ток пойдет по цепи следующим образом:

Лампа гореть не будет, так как на втором проходном выключателе цепь окажется разомкнута. Опять же ясно, что теперь снова достаточно изменить положение любого из выключателей, чтобы цепь замкнулась и лампа засветилась.

Общие недостатки, которыми обладает такой способ подключения: большой расход проводов и сложность монтажа. Особенно легко неопытному мастеру запутаться в подключениях проводов в распаечной коробке, ведь их количество которых растет пропорционально числу используемых переключателей.

Каждый следующий выключатель добавляет в коробку четыре провода и две скрутки между ними.

На самом деле не все так страшно – даже три или четыре переключателя применяются достаточно редко, не говоря уже о большем количестве.

Наглядно работа проходного и реверсивного переключателей на видео:

https://youtube.com/watch?v=9cG_VmdR4uk

Что такое проходной выключатель и как он работает

Правильнее всего это устройство будет назвать переключатель – выключатель он для пользователей скорее по привычке, так как используется он для включения-выключения освещения. Если называть его правильно, то намного проще понять, в чем он отличается от стандартных выключателей – это название наиболее полно отражает суть его воздействия на работающую электрическую цепь.

Как и у стандартного выключателя, у проходного есть только два положения, но принципиальная разница в том, что в обычном устройстве строго определено, к примеру, вверх – это включено, а вниз – выключено, а у проходного эти стороны постоянно меняются.

Понятнее всего принцип работы проходного выключателя становится при сравнении электрических схем – между ним и стандартным устройством, которое показано на рисунке:

Если обычный в разомкнутом состоянии просто разрывает цепь, то в случае с проходным все зависит от положения сразу двух переключателей:

Из схемы понятно, что у каждого из выключателей должно быть три клеммы – одна для фазы, которая идет от источника питания и две на «управляющие» провода. Когда у любого из двух переключателей меняется положение, то цепь либо замыкается, либо размыкается – в зависимости от того, в каком состоянии она находилась до этого.

Читать также: Болт конусный под шестигранник

Дополнительно можно сформулировать еще одно отличие между выключателем и переключателем – последний всегда можно подключить как простой выключатель, а сделать наоборот не получится.

Виды переключателей

Это не ошибка или опечатка, именно переключателей, привычное понятие «выключатель» не совсем
подходит. Вообще, здесь нет четких стандартов и данное изделие может называться как «выключатель»,
так и «переключатель». Поэтому не стоит зацикливаться на названии, указанном на ценнике или упаковке
в магазине. Главное схема, она должна быть указана на корпусе или упаковке.

Самый простой переключатель проходного типа имеет три контакта для подключения — два неподвижных
и один подвижный, который замыкается на один из неподвижных. Кстати, у проходного переключателя нет положения
вкл/выкл. Понятнее всего, когда производитель пишет название: переключатель проходной на 2 направления.
Но данная формулировка используется не всегда, поэтому нужно смотреть схематическую маркировку.
Подобные устройства могут быть одноклавишными или двухклавишными. Как вы поняли, двухклавишными управляют
разными, независимыми друг от друга точками света.

Для использования в схемах управления света из трех и более точек применяется как минимум один
перекрестный переключатель. Одноклавишный перекрестный переключатель имеет четыре клеммы для подключения и
соответственно, требует четырех проводников в подрозетнике. Двухклавишный прибор подобного типа достаточно
сложно найти в продаже, но знайте — он существует!

Иногда перекрестный проходной выключатель называют перекидным.

Навигация по записям

Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

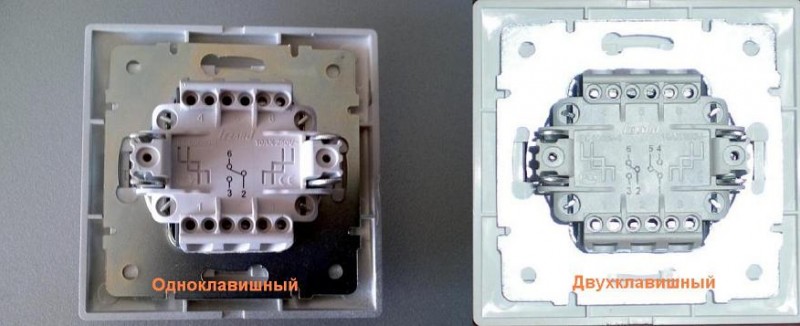

Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке.
Подключение проходного выключателя управление освещением из 3 х мест

Сфера применения проходных выключателей

Проходные выключатели на две или более точек имеет смысл применять в следующих случаях:

• На лестничных площадках, для обеспечения возможности при спуске по лестнице включить освещение, а спустившись, выключить, и проделать то же самое при подъеме.
• В сквозных коридорах зданий, чтобы сэкономить электроэнергию и в одном конце коридора включить освещение, а в другом – выключить.
• Для управления освещением возле зданий. Если у крыльца дома стоит фонарь, можно, подойдя к дому, включить его, зайти и изнутри помещения выключить. Это очень удобно, поскольку, включив дома освещение, не нужно выходить на улицу и отключать фонарь.
• В проходных помещениях любого размера. В некоторых случаях, чтобы пройти через одну комнату в другую, человек включает при входе свет, после чего проходит через нее. Свет остается гореть, а это неэкономно. Значительно проще оборудовать помещение проходным выключателем.
• Возле кроватей. Вот еще одна ситуация – перед сном, войдя в комнату, хозяин включил свет, лег в кровать и зажег бра, после чего спокойно, не вставая с кровати, отключил верхнее освещение. Удобно и просто.

Где применяются?

Проходные выключатели – это коммутационные аппараты, при помощи которых можно управлять одним осветительным прибором из двух мест, благодаря чему они имеют довольно широкую область применения.

Такое управление освещением очень удобно в больших по площади помещениях, например, концертные и спортивные залы, либо длинные коридоры и туннели. Два выключателя устанавливают в разных концах помещения и из обеих этих точек можно включать и отключать светильники. То есть зашли в коридор, нажали клавишу выключателя при входе и загорелись лампочки в помещении, затем прошли через всю комнату, а на выходе уже второй выключатель отключает приборы освещения.

Особенно удобна и практична схема подключения проходного выключателя с 2-х мест в больших загородных домах, где имеются большие по площади гостиные и столовые комнаты, лестничные площадки и марши, освещение двора и садовых дорожек. Например, через такой выключатель можно подключить внешний фонарь, который освещает вход в дом. Вы включили фонарь с улицы, а когда зашли в дом, отключили его уже изнутри. И, наоборот, при выходе из дома на улицу, вы заранее включили уличный фонарь из помещения, а потом уже на улице выключили его.

Использование подобных коммутационных аппаратов помимо практичности, ещё приносит и экономический эффект, за счёт того, что уменьшается расход электроэнергии. Например, поднимаясь по лестнице, вы на первом этаже включите освещение одним переключателем, а на втором отключите другим. В случае если выключатель света при входе на лестницу стоит обыкновенный, то пока вы не спуститесь обратно, лампа будет гореть, а счётчик наматывать киловатты.

В обычных квартирах подключение проходного выключателя актуально в спальных комнатах, когда включив освещение на входе в помещение, отключаете его уже лёжа в кровати при помощи второго аппарата, установленного где-то рядом у изголовья.

Особенно удобно применение подобных переключателей в жилых помещениях, где имеются проходные комнаты.

Так что если вы планируете в доме ремонт или монтаж новой электропроводки, то обязательно обратите внимание на возможность использования проходного выключателя. Схема такого управления освещением действительно сделает вашу жизнь намного комфортней

Схемы подключения

Если нужно управлять включением света из двух точек, используется схема из двух переключателей на два
направления. Вот наглядная схема, на рисунке указанны соединения в распаячной коробке.

Для управления светом из трех или более точек используются два переключателя обычных (на два направления) и
один или несколько перекрестных. Количество перекрестных переключателей зависит от количества точек управления:
при коммутации тремя выключателями используется один перекрестный, далее, можно увеличивать число перектрестных
сколько угодно раз.

Вот схема управления с трех выключателей со всеми соединениями в распаячной коробке.

Для удобства на схеме показана расцветка проводников, за исключением четырех жил на перекрестный переключатель.
На него придется тянуть два двухжильных кабеля или иной многожильный.

Схема подключения на четыре выключателя идентична предыдущей, только на один перекрестный переключатель больше.
Подобным образом можно подключить сколько угодно выключателей, вопрос лишь в практичности.

Рекомендации по монтажу

Проходные выключатели – удобный способ управления светом в просторных жилых помещениях. Но несмотря на то, что схема их подключения достаточно легкая, все же определенные знания и навыки в электротехнике при установке лишними точно не будут.

Самый сложный процесс, который предстоит монтажнику – это устройство скрытой проводки к будущим точкам монтажа выключателей и осветительным приборам от распределительных коробок. Для такого вида работ необходим навык штробления стен и специальный инструмент (штроборез с алмазными дисками, перфоратор, промышленный пылесос). Завершая работы по укладке электрического кабеля, обязательно тестируют все линии на предмет обрывов и правильности подключения, а для этого понадобится мультиметр с прозвонкой.  А вот любые выключатели, в том числе и проходные, окончательно монтируют только после завершения всех чистовых отделочных работ.

При выборе проходных выключателей лучше всего ориентироваться на именитых иностранных производителей электротехнической продукции: Legrand, ABB, Sneider Electric. Но если бюджет ограничен, то можно приобрести и отечественные варианты.

И самое главное, помните: электричество – опасно для жизни, все работы производите только при отключённом электропитании и с соблюдением правил электробезопасности!

Схемы управления освещением с использованием различных типов выключателей

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Как подключить двухклавишный выключатель самостоятельно

Как подключить провод к одноклавишному выключателю?

Как работает сенсорный выключатель — схемы подключения

Что такое импульсное реле — схема подключения для управления освещением

Как подключить двухклавишный проходной выключатель

Подключение двухклавишного проходного выключателя по сути отличается только количеством клавиш и проводов, схема остается та же. В схеме выключателей имеется уже по 6 проводов. Четыре из них это выходы и два — входы, по два выхода на клавиши выключателя.

Как сделать двухклавишный проходной выключатель

Нулевой провод проходит через распределительную коробку к лампам.

Фазный провод подключается к первому выключателю (расседеняется на каждую клавишу).

Два конца провода фазы подключается к своей паре выходов первого выключателя.

Иногда необходимо сделать проходные выключатели. Что это такое? Это когда свет можно включить в одном месте, а выключить в другом. Или наоборот.

Вот примеры реальных ситуаций, когда требуется включать и выключать свет из разных мест. С некоторыми из них я столкнулся на практике, некоторые наблюдал в разных местах.

1. В гостинице свет можно включить у входа в номер, а выключить выключателем в изголовье, уже лежа в кровати.
2. На балконе, имеющим два выхода (из кухни и комнаты). При выходе в одну дверь свет на балконе включается, при выходе в другую — выключается.
3. На даче можно разместить два выключателя: снизу лестницы на второй этаж, и сверху.

Реализовать такую схему можно двумя основными способами:

• с помощью проходных выключателей;
• с помощью специальных реле.

Проходной выключатель — это устройство с перекидным контактом. Внешне оно выглядит точно как обычный. Схема на таких выключателях выглядит следующим образом.

Недостаток такой схемы — не очень понятное положение выключателя, когда свет выключен. Клавиша выключателя может занимать положение как «вверх», так и «вниз». То есть положение клавиш обоих выключателя при выключенном свете — в противофазе.

Второй недостаток — нельзя сделать включение/выключение в трех точках. Например, в спальне хотелось бы сделать свет с двух сторон от кровати и около входа. Тогда надо использовать специальное реле.

В моей практике я использовал реле MR-41 производства чешкой компании Elko. Оно стоит довольно дорого, около 1400 руб. Но зато решает задачу в полной мере.

Реле устанавливается в электрощиток так же, как обычный . К нему подводится множество кнопок (вроде бы до 80) без фиксации. И на силовые контакты реле подключается лампа.

Подобные устройства есть и у Legrand, и у ABB, но гораздо дороже

При выборе таких устройств важно убедиться в наличии двух функций

• обеспечение горения лампочки подсветки клавиши выключателя (не все это делают);
• восстановление текущего состояния после пропадания электроэнергии.

Elko обе эти функции реализует. Еще вопрос проблемный — это поиск выключателя без фиксации. Мне удалось найти такие выключатели в популярной серии Legrand Valena. Однако попытка заказа показала, что купить сразу такие выключатели, без предзаказа, даже в Москве можно всего в нескольких местах.

Материалы по теме:

Как сделать проходные выключатели?

Комментариев: 16

серьооожа
подскажите, если кто знает)

Вопрос решается покупкой за несколько рублей клавишного переключателя типа П2К или тумблера на 2 положения в магазине радиодеталей.
П2К слаботочный низковольтный перключатель, при коммутации освещения в доме прогорает через десяток переключений.

28 дек.видел эти переключатели в магазинах OBI и Леруа Мерлен.цена от 72р? и 240руб.Это в Москве.На Алтуфьвском ш. и на Боровском.Про другие не знаю.Да,слышал что есть в Воронеже.

Все переключатели и выключатели служат одному — в нужное время замыкать либо размыкать электрическую цепь (включать либо выключать освещение). Данные устройства бывают самых разных видов и различаются по исполнению. В данной статье мы разберёмся, что собой представляют переключатели и выключатели, и чем они отличаются друг от друга.

Управление освещением с трех мест и более

Нередки ситуации, когда в жилых помещениях большой площади возникает потребность управлять освещением сразу из нескольких точек. Для создания системы многоточечного управления, позволяющей подключать и выключать свет из 3-х мест одновременно, установки одних проходных переключателей обычно недостаточно.

Для этих целей потребуется интегрировать в схему еще один элемент – перекрестный выключатель, который подключается в разрыве двухжильного провода (то есть между проходными приборами).

Если в прежние времена допустимость монтажа таких схем обуславливалась в основном планировкой помещений, то сегодня они встречаются практически повсеместно. Монтаж проходных выключателей этого типа – совсем непростое занятие. Прежде всего, потребуется ознакомиться с принципом его работы.

Принцип работы перекрестного переключателя (выключателя)

Конструкция переключателя предусматривает наличие четырех контактов, из которых два подсоединяются к клеммам одного переключателя и еще два – ко второму прибору.

Эти устройства при таком включении выполняют особые (транзитные) функции, поскольку являются в определенной степени переходными.

Наглядно посмотреть принцип работы перекрестного переключателя Вы можете на Gif-картинке, расположенной ниже.

Схема подключения трех выключателей

Схемное изображение подключения 2-х проходных и одного перекрестного переключателя представлено на рисунке.

Из него хорошо видно, что между двумя проходными переключателями устанавливается перекрестный выключатель, действующий в качестве своеобразного транзитного узла.

Ниже мы приводим схему соединения всех элементов электрической цепочки управления освещением в распределительной коробке.

Видео, которое мы разместили ниже, несомненно поможет Вам собрать схему подключения трех выключателей в распределительной коробке.

Схема подключения четырех выключателей

Для четырех точек управления потребуется применить комплексную схему распайки, изображенную на рисунке ниже. В таком комплекте используются не только два проходных, но и пара переключателей перекрестного типа.

При рассмотрении варианта управления светильником сразу из 4-х мест потребуются два перекрестных коммутирующих прибора.

При наличии в данном помещении нескольких осветительных групп предпочтение следует отдать двухклавишным выключателям перекрестного типа. Установленные таким образом проходные системы заметно упрощают процедуру управления освещением.

Указанные системы из множества коммутируемых устройств (при всем кажущемся удобстве) в еще большей степени вызывают сомнение в их надежности. Даже в случае правильного включения и бережного обращения для них характерны следующие недостатки:

1. относительно высокая стоимость;
2. сравнительно низкая надежность;
3. возможность ложных срабатываний;
4. сложность обслуживания и ремонта.

Именно поэтому подключение проходных выключателей и перекрестных для управления освещением из нескольких мест  – это оптимальный вариант использования принципа многоточечного управления.

Принцип работы проходного выключателя

На клавише проходного выключателя расположены две стрелочки (не большие), направленные вверх и вниз.

Такой вид имеет проходной одноклавишный выключатель. На клавише могут находиться двойные стрелочки.

Схема подключения ненамного сложнее схемы подключения классического выключателя. Разница лишь в большем количестве контактов: обычный выключатель имеет два контакта, а проходной – три контакта. Два из трех контактов считаются общими. В схеме включения освещения, задействуются два и более, подобных выключателей.

Отличия – в количестве контактов

Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Другими словами, проходной выключатель рассчитан на два рабочих состояния:

• Вход подключен к выходу 1;
• Вход подключен к выходу 2.

Промежуточных положений у него нет, поэтому, схема работает так, как необходимо. Поскольку происходит простое подключение контактов, то по мнению многих специалистов их нужно было назвать «переключателями». Поэтому, переходной переключатель можно смело отнести к таким устройствам.

Чтобы не ошибиться, что за выключатель, следует ознакомиться со схемой включения, которая присутствует на корпусе выключателя. В основном, схема имеется на фирменных изделиях, а вот на не дорогих, примитивных моделях ее не увидишь. Как правило, схему можно обнаружить на выключателях фирмы «Lezard», «Legrand», «Viko» и т.д. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором.

Такой вид имеет переключатель с тыльной стороны.

Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши. Это еще необходимо и для того, чтобы не перепутать концы, так как безответственные производители часто путают клеммы в процессе производства, а это означает, что он правильно работать не будет.

Чтобы прозвонить контакты, необходимо иметь или цифровой, или стрелочный прибор. Цифровой прибор следует перевести переключателем в режим прозвонки. В таком режиме определяются короткозамкнутые участки электропроводки или других радиодеталей. При замыкании концов щупов, прибор издает звуковой сигнал, что весьма удобно, так как нет необходимости смотреть на дисплей прибора. Если имеется стрелочный прибор, то при замыкании концов щупов у него отклоняется стрелка вправо до упора.

В данном случае важно найти общий провод. Для тех, у кого имеются навыки работы с прибором, особых проблем не будет, а вот для тех, кто взял в руки прибор первый раз, задача может оказаться не разрешимой, несмотря на то, что нужно разобраться всего лишь в трех контактах

В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать.

Проходной выключатель- как найти общую клемму?

Watch this video on YouTube

Какие ошибки можно допустить?

Естественно, при неумении читать схему монтажа проходных двухклавишных выключателей «Лезард», можно допустить массу ошибок. И самая первая случается при поиске общего контакта. По ошибке некоторые люди думают, что общей клеммой считается та, которая расположена отдельно от двух других. И это не так совсем. Конечно, на некоторых моделях такая «фишка» может прокатить, но случается это достаточно редко.

И если соберете схему с ошибкой, переключатели не смогут правильно работать, сколько их не клацай

Общий контакт может располагаться в любом месте, поэтому важно найти его, ориентируясь на схему или показания прибора. Достаточно часто такие проблемы возникают при установке или замене выключателей проходного типа от разных производителей. Посмотрели информацию по одному, соединили его правильно, а второй оказался другого производителя

И его по такой же схеме подключили, а он не работает. Чтобы восстановить работоспособность, нужно найти общий контакт и подключить все провода правильно. Этот шаг является главным, от него напрямую зависит то, как будет работать вся система в дальнейшем. Не нужно ориентироваться на авось, лучше несколько раз убедиться в том, правильно ли определены контакты. А чтобы не забыть, можно маркером пометить их. Таким образом, конечно, чтобы не было видно этих меток снаружи

Посмотрели информацию по одному, соединили его правильно, а второй оказался другого производителя. И его по такой же схеме подключили, а он не работает. Чтобы восстановить работоспособность, нужно найти общий контакт и подключить все провода правильно. Этот шаг является главным, от него напрямую зависит то, как будет работать вся система в дальнейшем. Не нужно ориентироваться на авось, лучше несколько раз убедиться в том, правильно ли определены контакты. А чтобы не забыть, можно маркером пометить их. Таким образом, конечно, чтобы не было видно этих меток снаружи.

Но случается и такое, что тот прибор, который вы используете, не является проходным

Поэтому при покупке нужно обращать внимание на то, какой тип устройства – проходной или обычный двухклавишный. Также стоит упомянуть и про неверное соединение перекрестных устройств. Некоторые электрики провода от первого выключателя «сажают» на контакты, расположенные вверху

А от второго выключателя – на контакты, которые внизу. Но нужно делать несколько иначе – все провода подключаете к устройству крест-накрест. Только в этом случае вся конструкция сможет правильно функционировать

Некоторые электрики провода от первого выключателя «сажают» на контакты, расположенные вверху. А от второго выключателя – на контакты, которые внизу. Но нужно делать несколько иначе – все провода подключаете к устройству крест-накрест. Только в этом случае вся конструкция сможет правильно функционировать.

Процесс переделки — доступно каждому!

Снаружи проходной выключатель такой же как и обычный, он может иметь одну, две и больше клавиш. Более того, обычный выключатель можно переделать на проходной. Различие между обычным и проходным выключателем зависит только от «начинки», т.е. схемы подключения. Он необходим для переключения тока с одной цепи на другую, поэтому правильнее его называть переключателем. Чаще всего в быту используется маршевый одноклавишый выключатель. Для больших помещений с несколькими источниками света нужен переключатель с несколькими клавишами.

В проходном выключателе должны быть три контакта ‒ вместо двух, как в обычном. Между выключателями должен быть проложен трехжильный провод, который можно спрятать в стену, но для этого её надо штробить, или использовать наружную проводку.

Выключатели всегда подключают так, чтобы фаза шла всегда на выключатель, а не на светильник. Фаза идёт всегда в разрыв цепи, а ноль всегда подключается на источник света.

Через электрическую распределительную коробку провод 0 идёт на лампу, фаза на переключатель ‒ на вход, на выход идёт два провода ‒ перемычка замыкает цепь попеременно, то с одним, то с другим кабелем. Эти два провода идут на другой переключатель, а выходит из него один кабель на лампу. Ток перебрасывается с одной линии на другую.

Прибор для авторегулировки освещения можно сделать самому. Например, существует несколько способов сборки

схем фотореле своими руками

. Простая — с использованием транзистора типа КТ315Б, и более сложная — на Q6004LT (квадраке).

Широкое применение в этих же целях получили ультразвуковые датчики и детекторы движения. Последние из них также можно собрать самостоятельно в домашних условиях.

Чтобы переделать обычный выключатель на проходной необходимо два выключателя одной фирмы и обязательно одного размера: одноклавишный и двухклавишный.

Необходимо купить такой двухклавишный выключатель, у которого можно поменять местами клеммы, чтобы две цепи замыкались / размыкались независимо друг от друга.

Таким образом, в одном положении будет включена одна цепь, в другом – другая.

Для переделки чаще всего используются одноклавишные выключатели для открытой проводки. Так как именно для наружной проводки сложно найти проходной выключатель.

На лицевую панель ставится одна клавиша (от такого же по размеру, как и двухклавишный) вместо двух и проходной переключатель готов!
