Установка подрозетников: как провести монтаж подрозетников в бетон и в гипсокартон

Шлейфование розеток

Об этом способе уместно говорить тогда, когда не предусматривается подключать электроприборы повышенной мощности (холодильники, электроплиты, микроволновые печи, стиральные машины). При этом создается перемычка от старой к новой точке. Иными словами, перенос делается общим шлейфом. Нужно помнить, что переносить можно не более 3-х точек. Если хотя бы одно гнездо повредится — выйдет из строя вся цепь. Шлейф — это не смещение розетки выше или ниже, а монтирование новой точки на максимально близком расстоянии от старой.

Безусловный плюс шлейфования — экономичность. Следует купить розетку и приготовить материалы:

• провод с нужным сечением;
• подрозетник из пластика;
• перфоратор;
• отвертку-индикатор;
• плоскогубцы;
• молоток;
• простую отвертку;
• приспособление, которым снимается оплетка.

Провод можно уложить закрытым способом (в штробе) либо открытым (внутри кабель-канала). Чтобы правильно выбрать подрозетник, нужно знать,из чего сделана стена (бетон, кирпич, гипсокартон). Для первого и второго выбираются обыкновенные, из пластика, для последнего — имеющие распорки в виде лапок.

Как установить подрозетник в бетонную стену

Бетонное основание одно из самых прочных оснований стенового ограждения. Вертикальные панели представляют собой железобетонные плиты. Если слой штукатурки (2 – 3 см) позволяет в своём массиве спрятать провода, то для устройства посадочного места подрозетника потребуется сверлить бетон. А для этого понадобится специальный инструмент.

Установка подрозетников в бетонеИсточник prom.st

Не стоит доверять советам, как закрепить подрозетник в бетонной стене с помощью дрели и сверла с победитовым наконечником, или что ещё хуже выполнить работу зубилом и молотком. Это могут посоветовать те люди, которые никогда не делали это своими руками. «Упрямый» бетон поддаётся только перфоратору.

Инструмент

Сделать проём в бетонной стене под одно посадочное место без помощи перфоратора может занять целый день трудоёмкой и пыльной работы. Универсальный электроинструмент, оснащённый коронкой или специальным сверлом, в режиме перфорации довольно легко справляется с мелкими и глубокими отверстиями. Овладеть управлением перфоратором может без труда любой обитатель жилища. Если в обиходе не окажется инструмента, то его берут напрокат.

ПерфораторИсточник cmp24.ru

Можно сделать множество отверстий сверлом и выбить бетон зубилом, но лучше всего делать это коронкой с алмазными насадками или победитовыми зубцами. Они снабжены свёрлами, которые центрируют вход режущей насадки в массив бетона. Если дальнейшему проходу перфоратора мешает арматура железобетонной стены, то её можно перерезать старой б/у коронкой.

Уровень будет нужен для обозначения горизонтальной линии группы розеток. Для нанесения разметки понадобится карандаш и линейка.

Коронка по бетонуИсточник static-eu.insales.ru

Разметка

Определение мест расположения выключателей и розеток регламентируется Правилами установки электрооборудования (ПУЭ). Розетки в жилых помещениях должны быть размещены на расстоянии не менее 30 см от пола. Для выключателей этот размер составляет минимум 90 см. Раздаточные коробки не должны быть ближе к оконным и дверным проёмам, чем 10 см. Точки подключения к электрической сети располагают на расстоянии не менее 50 см от газопроводных труб.

Разметку подрозетников на стене делают после подведения скрытой проводки. Точки центров посадочных мест объединяют в одну линию. Её прочерчивают карандашом или маркером под уровень. В случае установки одиночных подрозетников расстояние между точками будет равно 71 мм. Если стаканы объединены в один блок, то нужно добавлять длину межблочных элементов, то есть расстояние между центрами будет равняться 71мм + 6 мм = 77 мм. Это не догма. Лучше самостоятельно проверить размеры линейкой.

Разметка выключателей, розеток и раздаточных коробокИсточник chebo.biz

Какие надо подготовить инструменты

Перед тем как установить розетку, следует подготовить следующие инструменты и детали – они понадобятся в таком порядке:

• Карандаш, маркер, уголек или что-либо, с помощью чего можно начертить на стене разметку.
• Линейка. Для одного устройства подойдет даже обычная школьная, а если будет устанавливаться блок розеток, то желательно большая.
• Уровень – пузырьковый или лазерный. На начальном этапе пригодится только при монтаже блока розеток.
• Дрель с насадкой «коронка по бетону». Если нет насадки, то подойдет сверло по бетону. Некоторые режут стену болгаркой. Если стена особо прочная, то не помешает вода, которая будет охлаждать коронку.
• Зубило и молоток – нужны для мелкой подгонки стенок отверстия.
• Подрозетник – обеспечивает жесткое крепление устройства в стене.
• Замазка – гипс, алебастр или цементный раствор.
• Шпатель, который можно поместить в подрозетник.
• Индикатор напряжения – по большому счету мог бы пригодиться и в начале, но не обойтись без него именно на этом этапе.
• Дополнительные провода – нужны, если производится монтаж нескольких точек.
• Нож – можно самый маленький.
• Плоскогубцы – желательно с кусачками.
• Розетка – ради нее все и затевается.
• Отвертка – чаще всего крестовая, но в некоторых случаях пригодится и шлицевая – все зависит от болтов, которые надо закручивать.

Подразумевается, что перед тем как устанавливать розетку в стену, к этому месту уже проведены провода и известно какой из них фаза и где ноль с заземлением. Если нет, то придется планировать широкомасштабные работы по пробиванию в стене штроб (канавок) для проводки. Для этого придется взять напрокат штроборез, готовиться высверливать их дрелью и перфоратором или вырезать болгаркой.

Основные правила

Приступая к работе, прежде всего обязательно отключите питание на розетку, комнату или всю квартиру, дом. Правила безопасности для установки розеток те же, что и для работы в любом месте с высоким напряжением, которое может быть летальным.

При разводке электрической сети на розетку отводят ровно столько провода, чтоб из самого подрозетника выходило около десяти сантиметров.

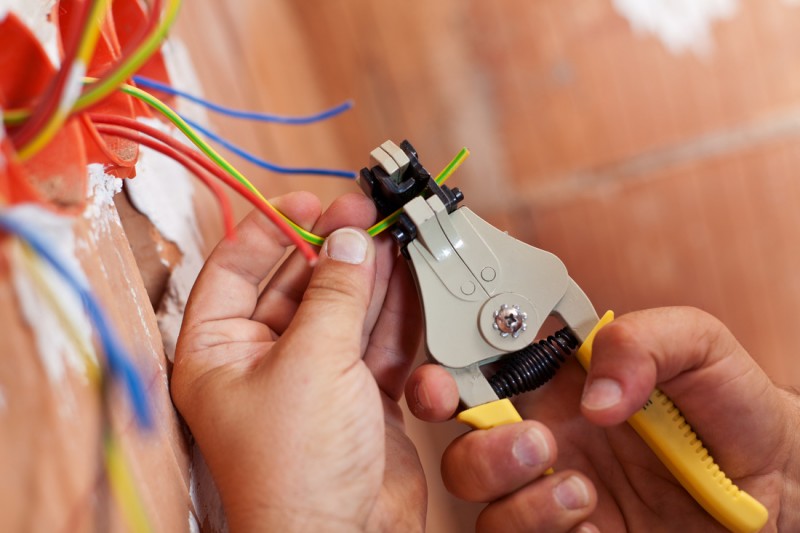

На конце провода достаточно зачистить от изоляции примерно сантиметр – эта часть и будет фиксироваться в розетке. Если вы знаете, что вам предстоит проделать эту процедуру с несколькими розетками, лучше сразу позаботьтесь о наличии инструментов для электрического монтажа. В интернете полно фото этих инструментов и установки розеток с их помощью, поэтому проблемой быть такая задача не должна.

Монтаж розеток и выключателей

Схема подключения розетки и выключателя

При правильном монтаже и с верно выбранными кабелями (если проводка уже есть, сделана профессионалом, и вы просто решили смонтировать самостоятельно розетку), если электрик сделал все нормально, то:

1. В гнездо, на котором написана «L» вставляется белый кабель, что соответствует понятию фаза и питание.
2. В гнездо, которое обозначено буквой «N» вставляется синий кабель, называют его ноль. И, соответственно, если контур заземления есть, то в розетке с заземлением вставляется желтый или желто-зеленый кабель «I_ _».

Чтоб подсоединить обычный или двухклавишный выключатель, нужно собрать коробку. Белый (провод) от неё на букву L. Если коробка скручена не верно, то цвета могут не совпадать.

Цвета и значения: синий всегда — 0. Желтый земля. Бывает вместо жёлтого черный кабель.

Как подключить розетку выключатель и лампочку указанно в инструкции к этим предметам. Соблюдая электрическую схему, процесс проходит быстро. Обычно схема поставляется вместе с розеткой или выключателем.

Схема подключения двухклавишного выключателя с розеткой

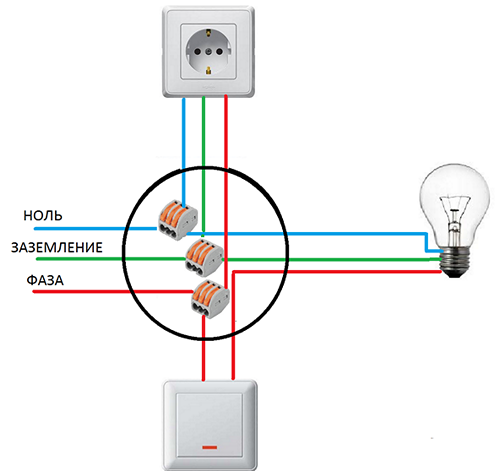

Схема подключения розетки выключателя и лампочки

Установка двойной розетки

Установка двойной розетки происходит немного иначе. Основное отличие двойных розеток от одинарных – это возможность подключить два электроприбора сразу. Двойные бывают 2 типов: сборные и стационарные.

Монтаж двойной розетки стационарного типа выполняется по описанной выше схеме. Необходимо лишь подключить кабели к разным пластинам. Если не выполнить данное условие есть возможность короткого замыкания при подаче тока.

Сборный тип двойных розеток немного сложнее установить. Помимо подготовленных инструментов понадобится достать кусок дополнительного провода. Его длина должна соответствовать той, что подключена к подрезетнику:

если в устройстве 3 провода (один заземления и два питания), для него нужно 3 дополнительных. Последние следует протягивать между подрезетниками. Тот, у которого есть выход главного провода, подсоединяются по паре кабелей к зажимам — от вспомогательного и основного.

В других же подрезетниках подключение стандартное. Установка тройной розетки и блока проходит идентично.

Установка силовой розетки

Особенность силовых розеток в том, что они практически всегда устанавливаются для электроплиты. У них есть свои особенности и нюансы:

• подключаются такая розетка к отдельной линии, идущей от щитка;
• необходимым условием является способность линии выдерживать нагрузку не менее 40 ампер;
• отличительная особенность проводки — это значительная толщина;

Силовое устройство — способно выдерживать более мощные нагрузки.

Установка силовой розетки происходит следующим образом. Розетка прикрепляется в месте, где выходит силовой кабель. Практически всегда это рядом с местом плиты. Крепление происходит во всех отверстиях дюбелями. Защита розетки должна составлять не менее IP20. Изоляция и соединение выполняется при помощи скрутки и пайки. Для правильного подключения следует уделять достаточно внимания цветам. Это позволит без ошибок подключить заземление, ноль и фазу.

Варианты удлинения провода

При удлинении нового провода соединение его концов можно выполнить, применив один из нескольких допустимых способов. Выбор способа монтажа зависит от материала, из которого выполнены жилы, их сечения и количества проводников.

Вариант #1 – с помощью клемм

Два самых простых в исполнении способа соединения предполагают использование пружинных клемм и клеммных колодок. Пружинные клеммы оснащены механизмом рычажного типа.

Чтобы выполнить скрепление концов жил вагами, нужно зачистить изоляцию с каждой из них, а затем вставить оголенные «хвосты» в соответствующее отверстие

Пружинные клеммы можно использовать как для медных, так и для алюминиевых проводников. В продаже встречаются одноразовые колодки, которые не подлежат восстановлению, и многоразовые пружинные ваги, с помощью которых можно неоднократно беспрепятственно разъединять контакт.

Клеммные колодки стоит подбирать с входным отверстием, диаметр которого соответствует заданному сечению жил.

Для коммутации проводов с помощью клеммной колодки с каждой стороны конструкции вставляют по свободному концу проводящей жилы и затягивают их винтами

Клеммные колодки не стоит использовать для соединения алюминиевого кабеля. Алюминий – хрупкий металл, который при затягивании винтов способен повредиться.

Вариант #2 – фиксация пластиковыми колпачками

Этот способ предполагает установку на концы жил соединительных изолирующих зажимов (СИЗ). Пластиковые колпачки выполнены из негорючего материала, что позволяет исключить вероятность самовозгорания проводки в месте скрутки жил.

Задействование колпачков разных оттенков удобно для создания цветовой маркировки при коммутации жил «фазы», «ноль» и «заземления».

Соединительные изолирующие зажимы выполнены в виде пластиковых колпачков, оснащенных внутри специальной пружиной, которая и удерживает концы проводов

Вариант #3 – посредством скрутки и пайки

Самым качественным из всех способов соединения жил является сварка. Но для его реализации нужно уметь работать с паяльником.

Для этого зачищают подлежащие соединению концы кабеля, скручивают их между собой и погружают в расплавленный припой. Переплетенные концы опускают в паяльную ванну, а после их остывания обматывают изоляционной лентой.

Некоторые «умельцы», чтобы ускорить процесс остывания пайки, погружают ее в холодную воду. Делать этого не стоит по той причине, что при возникающем перепаде температур на поверхности металла возникают микротрещины, которые ухудшают качество скрепления.

Коммутацию электрических проводов в распредкоробке чаще всего выполняют посредством пайки и установки монтажных клеммных колодок

Монтаж

Дальше нужно снять декоративную накладку с самой розетки, и только потом начинать монтаж. У вас розетка может быть двух типов – с нулем, фазой и заземлением, и то же самое только без заземления.

В самих розетках обычно предусмотрены контакты под все эти провода, но, когда земли нету, достаточно просто подсоединить нуль и фазу к нужным клеммам и закрутить фиксирующие винты. Убедитесь, что оба провода подключены к разным зажимам – это может привести к короткому замыканию.

На этом этапе вы уже знаете, как установить розетку своими руками. Дальше остается только зафиксировать ее в подрозетнике и одеть сверху декоративную накладку.

Некачественная установка подрозетников

Данная проблема не миновала и современные квартиры. Выпадают и пластиковые стаканы, и качественные подрозетники. Да не просто так, а вместе со стаканом. Это порождает новые проблемы для монтажников, поскольку ошибка чревата выпадающими розетками. Остаётся разобраться, что не так делают электрики? Ведь, казалось бы, всё так просто.

Первая и наиболее часто встречающаяся ошибка кроется в установке подрозетника в отверстие без строительных смесей с гипсом или гипсовых штукатурок. Грубо установленная розетка спокойно стоит первую неделю и не вылетает, и поначалу это всех устраивает. Пришли халтурщики, «срубили» денег бросив хозяев помещения один на один со своей бедой, и удалиться по-английски.

Но бывает так, что подрозетник монтируют на гипс, но в итоге выпадает розетка, как и до этого. В этом уже виноват электрик, которому явно недостаёт практического опыта.

Виною всему неправильный выбор диаметра коронки. Согласно правилу, она должна превышать диаметр и глубину подрозетника минимум на 5 мм. Для заполнения зазора между стенками отверстия и стакана используют гипс, обеспечивая 100% долговечность. Если диаметр коронки равен диаметру стакана, он будет входить в отверстие «впритирку». При этом гипсовая смесь полностью выдавится из отверстия, оставляя слой 1 мм. Разумеется, постоянной интенсивной нагрузки при выдёргивании электрических приборов тонкий слой не выдержит.

Другая ошибка возникает в ходе монтажа подрозетника с участием гипсовой смеси, когда кладётся невнимательными электриками сразу на сухую пыль.

Это приводит к высыханию гипса, который сцепляется не со стенками отверстия, а со слоем пыли. Итог плачевен — розетка вместе с подрозетником выскальзывает. От электрика требуется минимум необходимых действий: проявлять чистоплотность, сделать очистку от пыли, прогрунтовать стенки при помощи воды или специальной грунтовкой.

Особенности установки ПР в других основаниях стен

Следует заметить, что установка подрозетников в кирпичной кладке ничем не отличается от монтажа ПР в бетонной стене. Кирпич легко поддаётся резке победитовой или алмазной коронки. А вот монтаж полимерных стаканов в гипсокартоне, керамической плитке, пустотелых панелях имеет свои особенности.

Гипсокартон

Облицовочные материал представляет собой довольно тонкие гипсовые панели. Для установки розеток и выключателей применяют пластиковые стаканы специальной конструкции. Подрозетники для гипсокартона имеет внешние боковые винтовые зажимы. Подрозетник внешним бортиком упирается в поверхность гипсокартона. Закручивая винты, поднимают по резьбе лапки, которые зубцами упираются в облицовку изнутри.

Подрозетник по гипсокартонуИсточник electroua.com.ua

Отверстия в гипсовых панелях можно прорезать строительным резаком или ножом. Чтобы получить идеально ровный круглый проём, используют дрель со специальной коронкой. Ею прорезают также отверстия в пластиковых фальш-панелях стеновых ограждений. Размеры подрозетников для гипсокартона такие же, как у стаканов по бетону.

Коронка по гипсокартонуИсточник www.stocklots24.com.tr

Виды и размеры ПР

Посадочные ёмкости под электроарматуру выпускают большим рядом моделей и модификаций. Неискушённому потребителю трудно разобраться в этом разнообразии. Размеры и виды подрозетников предназначены для разных условий монтажа. ПР изготавливают из прочного и негорючего пластика – ПВХ и полипропилена. Эти материалы обладают высокими диэлектрическими свойствами и поддаются обработке режущим инструментом. Пластичность позволяет делать изделия сложной геометрии и разного цвета.

Виды

По форме различают 4 вида пластиковых коробок:

• круглые;
• овальные;
• прямоугольные;
• блочные.

Цилиндрические корпуса используют в основном для закрепления в них арматуры выключателей и розеток точечного расположения. Овальные коробки представляют собой вытянутый эллипс, В них размещают сразу несколько точек подключения к электросети. Прямоугольные ПР применяют для размещения в них низковольтной арматуры для подсоединения контактных разъёмов теле, радио и высокотехнологичной аппаратуры.

Блочные подрозетникиИсточник sdvor.pro

Отдельную группу подрозетников представляют собой блочные элементы. В основном это круглые коробки, которые имеют боковые выступы, входящие один в другой двух коробок. Это особенность позволяет соединять розеточные коробки между собой в блоки из любого количества элементов. Такое решение избавляет от использования многоразъёмных удлинителей.

Размеры

Пластиковые стаканы по периметру проёма имеют бортик. Он нужен для упора в поверхность стены. ПР характеризуются внешним и внутренним диаметром. Наружный размер подрозетника (по бортику) может быть равен 68 – 71 мм. Внутренний диаметр колеблется в пределах 60 – 66 мм. У разных производителей размеры подрозетников по бетону могут незначительно отличаться. Однако, все они рассчитаны на стандартную арматуру розеток и выключателей. Стандартные размеры посадочной коробки равны 60х45 мм, где первое число – внутренний диаметр, а вторые цифры означают глубину стакана.

Размеры стандартного подрозетникаИсточник kopos.ua

Внутри коробки на равном расстоянии друг от друга сделаны 2 или 4 продольные утолщения, в которые вкручены небольшие саморезы. После установки подрозетника в бетонную стену шляпки саморезов продевают сквозь отверстия клеммной площадки. Винты закручивают до упора, фиксируя арматуру внутри стакана.

Наряду со стандартной высотой – 45 мм, промышленность выпускает подрозетники глубиной от 60 до 80 мм. Заглублённые стаканы используют, как раздаточные коробки. Это даёт возможность поместить в одной ёмкости большое количество соединительных компонентов электрической сети.

Монтируют группу точечных (одиночных) ПР из расчёта, что расстояние между их центрами будет равно 71 мм

У блочных стаканов принимают во внимание длину соединительных элементов 5 – 6 мм.

Как заменить розетку на новую

Итак, как заменить розетку самостоятельно?

В первую очередь, следует обратить особое внимание на крепление розетки в стене. Ведь зачастую случается, что она попросту выпадает из своего посадочного места

А это чревато коротким замыканием в электрической цепи, которое может привести даже к возгоранию.

Рассмотрим пошагово этапы замены электрической розетки.

Перед началом работы по замене розетки следует в обязательном порядке обесточить электрическую сеть, которая ее питает. В многоэтажных домах (обычно на лестничных площадках) установлены щитки с пакетными выключателями (пакетниками), прерывающими подачу электроэнергии в квартиры. Найдите в его верхнем отделении соответствующий вашей квартире пакетник и переведите его в верхнее положение «Выкл.».

Можно, конечно, обесточить лишь комнату, в которой предстоит замена розетки, а не полностью всю квартиру, выключив автомат, отвечающий за соответствующую линию. Но для этого нужно знать, где он точно находится. В противном случае самым надежным вариантом будет обесточивание всей квартиры.

Понятно, что, отключив электропитание квартиры, вы лишитесь и освещения. Поэтому, если менять розетку предстоит в условиях, когда на улице сумерки или уже стемнело, следует заранее запастись альтернативным источником света, например, фонариком.

О том, как заменить розетку в случае необходимости, следует подумать заранее. Так как для этого вам, само собой, потребуется новая розетка (а, возможно, и подрозетник), а также нехитрый слесарный инструмент (прямая и крестовая отвертки, кусачки или пассатижи) и индикатор фазы. Кстати этот простой и недорогой электроизмерительный прибор в виде отвертки-пробника требуется в быту довольно часто и потому неплохо его иметь в доме.

Демонтаж старой розетки начинается со снятия ее панели. Для этого выкрутите в ней центральный болт, пользуясь крестовой или прямой отверткой в зависимости от вида его головки.

Чтобы убедиться, что линия действительно обесточена, проверьте с помощью индикатора контакты розетки. К одному из них подведен фазный провод, к другому – нулевой. Если розетка находится под напряжением, то при прикосновении пробника к фазному проводу его лампочка должна гореть.

Если такого светового оповещения индикатора нет при прикосновении к обоим контактам розетки, значит, линия обесточена, и с розеткой можно работать, в сущности, голыми руками.

И, лишь убедившись в отсутствии электропитания, можно продолжать работу дальше.

Ослабив болты зажимов контактов розетки, освободите их от проводов. Отвинтите болты внутренних распоров розетки, удерживающие ее в коробке, и вытащите из нее розетку. Возможно, предварительно придется для этого провернуть ее несколько раз в обе стороны.

Вытащив розетку из места, где она была установлена, мы обнаруживаем в данном случае, что подрозетник (коробка) отсутствует.

То есть розетка была установлена просто в отверстии, сделанном в стене. Такая установка розетки неправильна и ее крепление ненадежно. Однако подобное можно довольно часто встретить в старых домах.

Нередко встречаются металлические подрозетники, в которых не предусмотрены крепежные болты. Потому розетки в них крепятся только с помощью их собственных распорных механизмов. Такое крепление розетки также весьма ненадежно.

Далее необходимо взять новый стандартный подрозетник и примерить его к отверстию. В данном случае мы видим, что он полностью вошел в него.

Если же подрозетник не полностью входит в отверстие, следует его укоротить до глубины отверстия, отрезав у него заднюю часть. В отдельных случаях приходится расширять отверстие до размеров подрозетника таким образом, чтобы он не деформировался при установке.

Если в отверстии стоит металлический подрозетник, его следует аккуратно вынуть, избегая при этом существенных повреждений стены, чтобы в дальнейшем избежать ее ремонта. Мелкие же повреждения скроет панель новой розетки.

Установка электоточек наружного типа

Монтаж накладных розеток отличается простотой:

1. подрозетник (имеет вид пластины) прикладывают к стене на нужной высоте, выставляют при помощи уровня в горизонтальное положение и наносят карандашом на стене сквозь крепежные части, разметку для сверления отверстий;
2. откладывают подрозетник и высверливают в стене отверстия под дюбели;
3. вставляют в отверстия гильзы дюбелей и прикручивают подрозетник.;
4. подсоединяют провода к внутренней части, как было описано выше;
5. закрепляют внутреннюю часть на подрозетнике;
6. вскрывают ножом заглушку в корпусе розетки, закрывающую вырез для провода, и прикручивают деталь к подрозетнику. В некоторых моделях заглушка отсутствует и вырез с нужной стороны следует сделать самостоятельно.

По завершении монтажа подают питание на розетку и проверяют отверткой-индикатором наличие напряжения в одном из ее контактов.

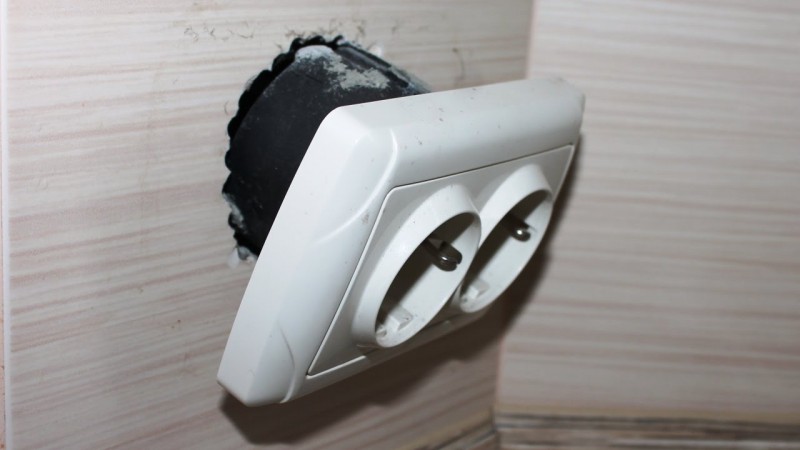

Что делать, если подрозетник выпал из стены

Причиной этому может стать неправильное крепление ПР в гнезде. Если это случилось, и подрозетник оказался неповреждённым, то поступают следующим образом:

• снимают лицевую панель розетки, клавиши выключателей и рамку;
• отворачивают винты распорных лапок и площадки колодки;
• арматуру извлекают из подрозетника;
• посадочное место очищают от пыли и остатков алебастра;
• гнездо промазывают грунтовкой с помощью кисти;
• отверстие заполняют алебастровым или гипсовым раствором;
• монтаж коробки повторяют.

Видео описание

Что делать, когда выпадает подрозетник, смотрите в следующем видео:

Коротко о главном

Перед тем, как установить подрозетник в бетонную стену или вертикальное ограждение из другого материала, надо выбрать нужную конструкцию пластиковых стаканов и инструмент. Главная задача – создать условия, при которых подрозетники будут надёжно закреплены в посадочных гнёздах, удерживая контактную арматуру от выпадения

Особое внимание нужно уделять изоляции жил проводов внутри ПР.

Установка встроенной розетки

Установка встроенной розетки

Эти розетки монтируются в специально проделанные отверстия в стене и крепятся к подрозетнику. Используются для скрытой проводки.

Если планируется замена, то вначале следует демонтировать старую розетку.

Этап 1. Демонтаж

Шаг 1. Отключается электропитание (выкручиваются пробки на щитке или выключается автомат). В целях безопасности надеваются резиновые перчатки.

Шаг 2. Отверткой-индикатором проверяется отсутствие тока. Если такой отвертки нет, можно воспользоваться любым электрическим прибором – к примеру, чайником или ночным светильником.

Демонтаж розетки

Шаг 3. Откручивается верхняя панель старой розетки с гнездом, ослабляются крепежные лапки, вынимается рабочая часть, отсоединяются провода.

Демонтаж

Шаг 4. При наличии подрозетника его тщательно чистят (если его нет, то ставится новый и фиксируется алебастром). Затем вытягиваются провода – так будет удобнее работать с ними.

Этап 2. Монтаж

Розетка

По окончании демонтажных работ можно приступать к установке новой розетки.

Шаг 1. Извлеченные ранее провода обрезаются до нужной длины (примерно 15-20 см) и очищаются от изоляции на 1,5 см.

Шаг 2. Затем провода подсоединяются к рабочей поверхности нового прибора.

Шаг 3. Провода подгибаются, подрозетник вставляется в рабочую часть. Последняя крепится винтами или лапками – в зависимости от особенностей конструкции.

Подрозетник

Шаг 4. Затем устанавливается декоративная рамка и прикручивается верхняя панель.

Установка розетки

Шаг 5. Подается электричество и проверяется работоспособность новой розетки.

Полезные советы

Для двойной экономии одинарные экземпляры заменяют на двойные или на блоки, состоящие из нескольких точек при условии подключения маломощных приборов (как подключить тройную розетку?).
Устанавливая проводку открытого типа, применяют защитный кабель-канал для предохранения от пыли, влаги и механического воздействия

Обращают внимание на штепсели и вилки прибора, который будет подключён к новой точке. Гнёзда и штифты располагаются под определёнными углами, вилка подключается в одном положении

Устанавливая розетку с заземлением, чтобы исключить поражения электротоком, сначала прикладывают заземляющий штифт вилки к заземляющему пазу, затем происходит включение электропитающих проводов.
После окончания монтажа дополнительной точки перед использованием бытового прибора проводят диагностику сети мультиметром.
Для надёжности контактов используют провода из одного материала.
Стандартами разрешена только вертикальная прокладка проводки.

Установка внутренней розетки

Сразу же нужно сказать, что все розетки делят на внутренние и наружные. Принцип работы у них одинаковый. Отличие между ними в том, что наружные розетки устанавливаются прямо на стене, а внутренние — в коробки (подрозетники), которые «прячут» в стене.

В первую очередь в целях безопасности необходимо всю электропроводку в квартире отключить от электропитания. Речь идет об автоматических выключателях в электрощите, который обычно располагается в коридоре квартиры либо на лестничной площадке.

Оставшись полностью без электричества в доме, Вам, возможно, потребуется освещение на рабочем месте. Хорошо, если хватит дневного света, но при темном времени суток необходимо подумать об альтернативных источниках освещения, например, может пригодиться фонарь.

Обязательно! Дополнительно убедитесь при помощи мультиметра или индикаторной отвертки, что в розетке нет напряжения.

Приготовьте инструменты:

• Кусачки
• Уровень
• Плоскогубцы
• Отвертку
• Карандаш
• Нож.

Создание разъема

Определившись с местом и количеством розеток нужно обзавестись ударной дрелью или мощным перфоратором. Вместе с этим вам нужна будет специальная коронка для бурения отверстий под розетки. Если покупаете ее, то не берите дешевую – быстро может прийти в негодность.

Кроме того, нужно узнать, есть ли в стене арматура, которая может внезапно казаться на пути бурения. Для таких работ нужна будет усиленная коронка – обычно к ним идут инструкции для правильной установки и использования. Не забываем, что нужно сделать не только отверстия для монтажа розеток, но и канаву для прокладывания провода к ней.

Поработав коронкой нужно убрать сердцевину отверстия. Можно это сделать с помощью перфоратора с нужно насадкой, или дедовским способом с молотком и зубилом.

Дальше проверяем нормально ли устанавливается подрозетник в отверстие, после чего убираем заглушку, проводим через него провод и смазываем его тонким слоем алебастра для хорошей фиксации. Вставляем его в отверстие и ждем фиксации.

Дальше делаем все то же самое, что и в случае обычной установки розетки. Проложенный провод в стене нужно зашпаклевать, розетку вставить и закрепить, и наслаждаться проделанной работой.

Монтаж подрозетников

Чтобы четко представить, как правильно установить розетку в бетонную стену, стоит познакомиться предварительно с видео в этой статье.

Вывод проводов в подрозетнике

Порядок работ производится в такой последовательности:

• Отключается подача электричества;
• Примеряется коробка к просверленному отверстию. При этом не должно быть препятствий, а установка розеток в бетонную стену должна проводиться в подрозетник, расположенный в одном уровне с поверхностью. Все лишние элементы обрезаются и удаляются;
• От грязи и пыли очищается, а затем грунтуется дно отверстия. Это необходимо, чтобы обеспечить адгезию фиксирующего раствора со стеной. Грунтовка должна высохнуть;
• В коробке выдавливается пластмассовый фрагмент, через него протягивается кабель;
• Дно и стенки углубления, наружная часть подрозетника, обрабатываются раствором;
• Устанавливается в раствор устройство или блок. Верхний край подрозетника выравнивается с уровнем стены;
• Строительным уровнем проверяется горизонтальность монтажных проушин;
• Удаляется своими руками попавший в коробку, лишний раствор.

Заделка подрозетника раствором

Сверление отверстия

Это самый пыльный и тяжелый кусок всей работы, хотя, все зависит от прочности бетона.

• Если используется коронка для сверления подрозетников, то первым делом в центре разметки высверливается отверстие для ее центральной оси, после чего в ход идет сама коронка.
• Немного дольше эта часть работы будет делаться, если в наличии есть только дрель с обычным сверлом по бетону. В таком случае придется высверливать дырки по окружности будущего подрозетника, а потом выбивать внутреннюю часть перфоратором или зубилом.
• Если периметр отверстия для подрозетника будет не круглым, а квадратным, то нарушения в этом никакого нет – все равно оно будет замазываться цементным раствором. Исходя из этого соображения, можно по касательной к диаметру будущего подрозетника сделать пропилы в стене болгаркой, извлечь внутреннюю часть и подправить остальное перфоратором или зубилом.
• В особо сложных случаях можно комбинировать эти способы – сперва насверлить отверстий сверлом, а затем работать по ним коронкой или болгаркой.

Итогом работы должно стать отверстие, в которое подрозетник, что будет устанавливаться, немного «проваливается» за поверхность стены.

Выход есть

Способ этот не слишком энергозатратен. Понадобится лишь купить самую недорогую монтажную коробку — пластмассовую. Подойдет этот метод, когда старый подрозетник вытащить невозможно. Иногда заниматься его извлечением и вовсе опасно, так как работа с зубилом и молотком может привести к поломке алюминиевых проводов. Тогда придется заниматься их сращиванием, а потом потребуется еще их тщательная изоляция. Возможно и более «веселое» развитие событий: новые подрозетники глубже своих старых собратьев, потому можно исхитриться пробить межкомнатную стену насквозь, что будет совсем плачевным результатом столь хорошего начинания.

Любые работы начинаются с отключения электропитания. Поэтому идем к щитку, отключаем автомат. Затем берем индикаторную отвертку (или просто лампу) и проверяем напряжение. Когда все в порядке, начинаем снимать розетку, откручивая винт. Если необходимо, ослабляем зажимы крепления лапок, потом занимаемся отсоединением проводов. Особенную аккуратность надо проявлять при откручивании их с клемм, так как алюминий слишком хрупок, и «терзать» его лишний раз ни к чему.

Принимаемся за работу с подрозетником. Первым делом делаем примерку к нашему отверстию. Если их глубина не совпадает, и гнездо слишком мало, то отрезаем от коробки нижнюю часть, ее основание. Провода в гнезде обычно идут сверху, значит, и нам надо сделать отверстие в боку коробки там же

Теперь осторожно протягиваем провода. Прежде чем ее вставлять, старую металлическую коробку нужно очистить от мусора (чтобы не разводить грязь, можно воспользоваться пылесосом)

Поскольку новые подрозетники размером немного меньше своих советских собратьев, вставить его не составит труда. Выйдет особенно удачно, если новая коробка войдет как влитая. При необходимости забиваем молотком. Бывает, что часть ее выпирает наружу, тогда придется вытащить ее, срезать ее внутреннюю часть, основание стакана

Есть еще немаловажное замечание: необходимо следить за точным горизонтальным расположением винтов на подрозетнике. Если про это правило забыть, то розетка у нас будет посажена криво, что особо нелепо выглядит при ее квадратной или прямоугольной форме
