Как собрать сифон для кухонной мойки: правильная установка изделия

Виды: плюсы и минусы

Существуют несколько основных видов сифонов. Необходимо рассмотреть их некоторые характеристики, недостатки и достоинства.

Трубный тип

Представляет собой простое устройство в виде жесткой трубы, изогнутой в форме английской буквы U или S. Этот тип может быть как цельным, так и разборным. Имеются варианты, при которых в самой нижней точке предусмотрено специальное отверстие для извлечения различных твердых частиц. При трубном типе сифона требуется повышенная точность его сборки. Плюсом этого вида является то, что для его очистки разбирать весь сифон не нужно, вполне снять с него нижнее «колено». Минус состоит в том, что из-за небольшого гидравлического затвора при нечастом использовании могут возникать неприятные запахи; из-за недостаточной подвижности его не удастся установить так, как нужно.

Бутылочный тип

Имеет самое большое распространение по сравнению с другими, хотя представляет собой самую сложную конструкцию из всех. Свое название приобрел благодаря тому, что в районе водного затвора имеет форму в виде бутылки. К его основным плюсам относится быстрая и удобная установка, даже в ограниченном пространстве, разборка осуществляется достаточно легко, прочистка не занимает много времени, мелкие вещи, попавшие внутрь, не уйдут в канализацию, а опустятся на дно бутылки. Только с его помощью можно соединить стиральную или посудомоечную машину, не придумывая для них дополнительного отвода канализации. Существенный недостаток состоит в то, что загрязнения оседают в месте соединения сифона с трубой канализации и вызывают ее засор.

Гофрированный тип

Представляет собой гибкую трубку, которую можно изогнуть в любую сторону. Это и является одним из основных его плюсов, когда его можно установить в тех местах, которые недоступны двум предыдущим. К его плюсам относится и сравнительно небольшая цена, и минимальное количество мест протечки из-за одного места соединения. Минус – это неровная поверхность, которая собирает на себе различные грязевые отложения, их можно удалить, только когда конструкция разобрана. Нельзя выливать горячую воду в канализацию, если сифон сделан из пластика.

Устройство сифона

Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

Виды сифонов для кухни

Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
5. резиновая прокладка выпускного патрубка
6. пластиковая гайка выпускного патрубка
7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).

металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
корпус сифона в виде бутылки или колена.
стяжная пластиковая гайка.
2 конусные прокладки из резины или пластика.
канализационный отвод. Он располагается с боку корпуса сифона.
гайка соответствующего диаметра для крепления пластикового переходника.
крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.

Материал изготовления

Производители выпускают пластиковые или металлические сливы. Металл, используемый для изготовления, обычно латунь, бронза или нержавейка. Изделия в таком исполнении отлично подходят для открытого расположения, так как станут одним из элементов декора кухонного помещения. Однако они стоят значительно дороже, чем пластиковые конструкции.

Сифон из нержавейки

Общим недостатком является накопление загрязнений на внутренней поверхности гидрозатвора. Это приводит к постепенному уменьшению сечения устройства. Если регулярно не выполнять обслуживание, произойдёт его закупоривание. Однако к пластмассе прилипание грязи и жира происходит меньше, чем к металлу.

Современные сливные конструкции из металла приобретают, если устанавливается комплект дорогой сантехники и создаётся эксклюзивный интерьер. Монтаж металлического сифона под раковину часто выполняют профессионалы, потому что герметизация стыков между его отдельными деталями осуществляется при использовании резиновых уплотнителей и фум-ленты.

В домах старой постройки можно увидеть чугунные сифоны — это настоящие раритеты и уже не выпускаются.

Чугунные сифоны до сих пор встречаются в старых домах

В основном устанавливают пластиковые сливные трубы для раковины. Они представляют собой практичные конструкции, эффективно выполняющие своё предназначение. При необходимости их всегда можно заменить или очистить. Ведь они стоят недорого и изготавливаются с гладкой внутренней поверхностью, на которой не накапливается жир, и не задерживаются другие загрязнения. Поэтому в конструкциях из пластика редко образуются пробки. Такие изделия также отличаются небольшим весом.

Пластмасса — это материал, стойкий к коррозии и неплохими температурными показателями. Производители используют для изготовления полиэтилен или полипропилен. Повредить качественное устройство могут только существенные механические воздействия.

Сифон ещё называют «отстойник для раковины». Пластмассовый слив — это конструктор, потому что может разбираться и собираться в определённой последовательности. При необходимости всегда имеется возможность заменить отдельно взятую деталь или подтянуть одну из гаек, если возникла течь.

Монтаж

Прикрутить сифон сможет каждый хозяин собственноручно без привлечения сантехника. Выполнять установку следует очень ответственно, внимательно относясь к каждой детали. Халатное отношение послужит появлением постоянных протечек или образованию неприятных запахов в комнате из-за щелей между компонентами прибора.

Главным требованием во время монтажных работ такого типа является герметичность креплений

Поэтому большое внимание уделяется качественному креплению комплектующих. Прокладки, идущие в комплекте, часто являются либо слишком тонкими, либо выполнены из некачественной резины

Поэтому желательна покупка сторонних прокладок.

Распространённые типы

Производители выпускают несколько видов сифонов для раковины. Они выбираются в зависимости от особенностей места установки.

Некоторые разновидности сифонов: бутылочный с трубкой, бутылочный с перегородками, трубчатый

Гофрированный слив

Трубка в виде гофры удобна в использовании, когда сливное отверстие мойки имеет нестандартное расположение. Это устройство также применяется, если под раковиной запланировано установить дополнительное оборудование или какие-нибудь необходимые предметы

Во время его подключения к мойке, необходимо обратить внимание на количество воды в изогнутом месте. Её должно быть достаточно, чтобы создать надежный водяной замок, который гарантирует надежную защиту от проникновения запахов из канализации

Слив в виде гофрированной трубки не является идеальной конструкцией, потому что на рёбрах изделия ускоренно накапливается грязь.

Конструктивно гофра-сифон состоит из следующих элементов:

• патрубок с решёткой и накидной гайкой;
• гофротрубка.

Дополнительно может потребоваться крепление для трубы.

Слив с запором из гофрированной трубы

Гофрированный слив устанавливается за считанные минуты. Сначала закрепляем на раковине отводной патрубок с решёткой. Фиксация выполняется при использовании прокладки и винта, входящих в комплект. Потом гофра одним концом вставляется в патрубок и фиксируется гайкой, а другой стороной вставляется в канализационную трубу. При необходимости прочистки, гофрированный шланг отсоединяется от патрубка и канализации. Затем промывается или меняется на новый.

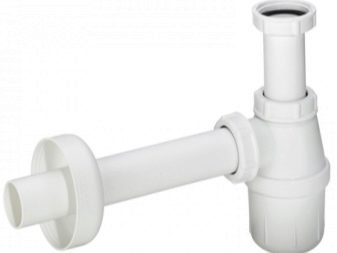

Бутылочный слив

Бутылочные сифоны устанавливают чаще всего. Они хорошо подходят, если необходимо отводить грязную воду и другие нечистоты из нескольких раковин. В этом случае выполняется монтаж нужного количества специальных отводов.

Конструкция бутылочного слива состоит из следующих элементов:

• решетка из металла или пластмассы;
• приёмный патрубок;
• ёмкость-бутылка;
• патрубок для слива нечистот в канализацию;
• переходная деталь, позволяющая соединить сифон с канализационной системой.

Бутылочный слив — это полностью жёсткое изделие. При необходимости конструкция дополняется гофрой для более удобного подключения к канализации. Чистка бутылочного слива выполняется путём откручивания нижней детали ёмкости в виде бутылки и удаления накопившихся загрязнений.

Трубный слив

Этот тип сифона устанавливают не только на мойках, но и на ванных. Он имеет полностью жёсткую конструкцию — внешне похож на литеры S и U.

Простой трубный (прямоточный) сифон

Поскольку на многих современных кухнях устанавливаются посудомоечные машины, трубный сифон может быть с дополнительным отводом.

Трубный сифон для раковины McAlpine (Великобритания) с отводом для бытовой техники, 40 мм (MRSK6). Модель MRSK4A комплектуется угловым отводом. При выборе ориентируйтесь на указанные размеры

Существуют модели трубчатых сифонов с разрывом потока струи. Такие сифоны не крепятся к мойке — после установки существует разным между сифоном и мойкой. Он необходим для того, чтобы микробы из канализации не могли попасть в мойку. Применяются в детских дошкольных учреждениях и точках общепита.

Плоский слив

Это маленький сифон под раковину, где решающее значение имеет размер. Обычно применяется, когда под мойкой устанавливают «стиралку» или посудомоечную машину. Есть модели с разрывом потока струи.

По устройству — обычное колено, но позволяет экономить пространство

Кроме маленьких габаритов, отличительной чертой плоского слива также является жёсткая конструкция. Такие сифоны редко засоряются. Если возникла необходимость выполнить полную чистку, откручивается решётка, а потом вся конструкция снимается с раковины.

С переливом

Когда у мойки есть защита от переполнения, то под неё устанавливается сифон с переливом. В конструкции изделия присутствует дополнительный патрубок, к которому подсоединяется трубка небольшого диаметра от отверстия перелива в верхней части раковины. Такая конструкция не позволяет мойке переполниться водой и снижает риск затопления помещения и соседей, живущих этажом ниже.

Сифон с переливом устанавливается не только для моек, но и раковин

Существуют также сливы с одним или двумя отводами на горловине. Их применяют при необходимости дополнительного подключения посудомоечной или стиральной машинки.

Обратите внимание, как много комплектующих у трубного сифона с переливом. Если боитесь запутаться при самостоятельной установке, лучше пригласите профессионального сантехника

Особенности установки слива с переливом

Информация о сборе слива присутствует в инструкции, прилагающейся к сифону. Для работы понадобится:

• плоская отвертка;
• изолента;
• сифон;
• ведро;
• герметик;
• разводной ключ;
• салфетка из бумаги или ткани.

Сборка системы

Сначала соединяют слив с раковиной. Под нее помещают конструкцию и предварительно проверяют соответствие габаритов. В дальнейшем откручивают пробку снизу устройства и осматривают его на наличие повреждений, проверив тем самым надежность конструкции.

До сборки осматривают резьбу на корпусе

Если на ней имеются заусеницы, то их осторожно срезают. Если этот недостаток не устранен, при монтаже может произойти повреждение кольцевого уплотнения. Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки

Перед установкой проверяют все соединения с резьбой, гайки, стыковочные узлы и прокладки.

Чтобы собрать колбу прибора, потребуется:

Процесс сборки сифона

• надеть прокладку на резьбу верхнего участка конструкции;
• прикрутить дно сифона;
• поместить на трубку-слив резиновое уплотнение соответствующего диаметра и одеть 2 натяжные гайки;
• вставить сливную трубу в отверстие внизу сифона, насадить его на нужную высоту и затянуть гайку неплотно;
• установить в крышку приспособления прокладку и прикрутить слив к корпусу.

Резиновое уплотнение, помещенное в паз, покрывают небольшим количеством герметика. Для обеспечения надежности веществом смазывают нижнюю область резьбы пробки, которую вкручивают в корпус. Для герметичного соединения деталей используют подмотку, чтобы снимать элемент, когда это необходимо. До сбора подбирают длину трубки, высоту которой определяют по глубине раковины.

Основной патрубок подсоединяют к трубке с фиксаторами. В дальнейшем деталь монтируют к раковине, помещая прокладку между элементами. Участок между патрубком и переливом с отводом фиксируется гайкой. Детали из пластика рекомендуется закручивать руками, чтобы избежать их поломки.

Монтаж конструкции

Сначала нужно перекрыть воду, соединить защитную решетку и сливное отверстие раковины, поместив между ними уплотнение из резины толщиной не больше 5 мм. Если габариты решетки больше отверстия, используют герметик, а не прокладку. На один край отводного патрубка помещают резиновое уплотнение, а с другого края убирают фаску, улучшая вхождение патрубка в сифон.

Для соединения раковины и патрубка потребуется винт, диаметр которого составляет 6 мм. Деталь вставляют в защитную решетку и закручивают. Затем проводят состыковку трубы водоотвода с выходным патрубком. При этом необходимо следить за местами соединений. Для надежной герметизации можно применять сантехническую подмотку.

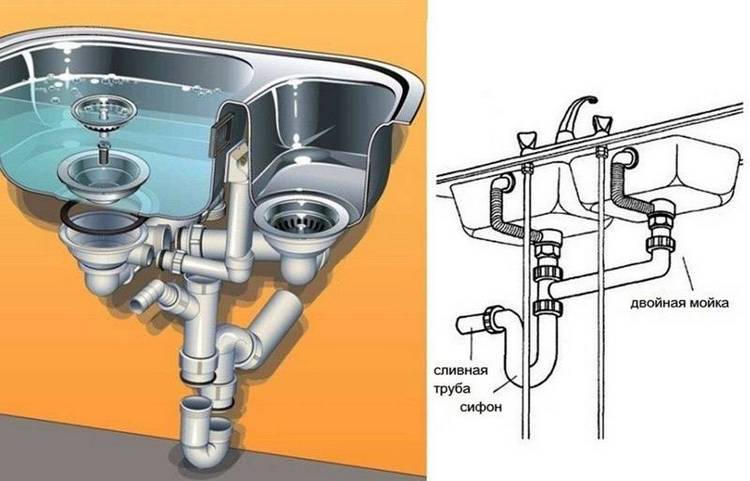

Схема монтажа сифона к двухсекционной раковине

Собранный сифон нужно соединить с выпускной трубой, которую предварительно подключили к сливу. После этого проводят соединение канализации со сливом. Перед установкой манжеты в патрубок на нее наносят слой герметика и помещают в деталь выпускной конец отводящей трубы. Для подключения применяют жесткую сборку, соединяя отвод канализации и трубу конусной прокладкой и гайкой.

Если используется гофра, то длина мягкого шланга должна быть такой, чтобы он не провисал во время использования. При несовпадении габаритов отвода и канализационной трубы потребуется переходник из пластика. Избежать попадания запаха в квартиру можно, используя манжету из резины, которую помещают в раструб.

Проверка работоспособности

Для проверки герметичности необходимо включить воду. В отсутствии протечек убеждаются, поместив под систему тканевую или бумажную салфетку.

Если протечек в области соединений нет и жидкость поступает в канализацию, система установлена и работает правильно.

Выбор материала изготовления сифона

Большинство предлагаемых сегодня в магазинах моделей изготавливаются из металла и пластика. Эти модели отличаются друг от друга своими особенностями, преимуществами и недостатками.

Пластиковые конструкции ценятся потребителями из-за доступной цены, тем более, если речь идёт о моделях, выполненных из полиэтилена. Чаще всего они имеют простое устройство и минимальное количество соединений. Более дорогими в этой категории считаются конструкции из полипропилена, однако, это неудивительно, учитывая их увеличенную прочность и длительный срок службы.

Ещё положительным качеством полипропилена следует назвать повышенную устойчивость к высоким температурам. Из-за него специалисты советуют выбирать эти изделия владельцам, которые планируют подключать стиральную машину с функцией кипячения.

В процессе эксплуатации пластикового изделия может возникнуть такая неприятность, как течь. Однако, эту проблему довольно легко решить, если подтянуть резьбовые соединения.

Металлические сифоны для кухонной раковины являются более дорогим предложением в отличие от полимерных моделей. Подобная разница в цене объясняется увеличенным сроком службы. Чаще всего металлические изделия выполняются из бронзы или латуни. Их преимуществом является не подверженность процессам окисления, а также коррозии.

Альтернативой перечисленным устройствам являются модели из нержавеющей стали, однако, они стоят заметно дороже своих основных конкурентов, поэтому не получили должного распространения.

Если вы хотите, чтобы даже такая деталь вашей мойки, как сифон, выглядела привлекательно, то вам стоит обратить внимание на модели с хромированным покрытием. Но учтите, что за такое сантехническое изделие вам придётся заплатить максимальную цену

Инструменты для установки сифона своими руками

В принципе справиться с задачей по монтажу сифона для раковины на кухне с переливом или другими функциями, может, каждый владелец, своими силами. Хотя здесь не помешает наличие минимальных навыков в сфере работы с сантехникой и минимальный набор инструментов.

Однако, всё это можно найти в любом хозяйстве, поэтому выполнить демонтаж старого устройства и установку нового можно без больших проблем. Из инструментов, которые потребуются для выполнения этой работы, можно назвать следующие:

• отвёртка;
• ножовка;
• рулетка;
• наждачная бумага.

В некоторых случаях может потребоваться обрезка трубы, поэтому вам необходимо будет подготовить и строительные ножницы.

Демонтаж

Прежде чем вы начнёте собирать новый сифон для кухонной мойки, вам придётся снять старый. С этим вас у проблем не возникнет: необходимо взять отвёртку и выкрутить винт, который держит сливное отверстие в центре решётки.

Справившись с этой задачей, вам будет очень просто вытащить сифон. Если ваш сифон был установлен достаточно давно, то гайка и винт могут прикипеть друг к другу. Из-за этого у вас могут возникнуть большие трудности с откручиванием сифона.

В этом случае поступают следующим образом: нужно отсоединить нижнюю часть сифона и покрутить патрубок. Если же это не помогло, специалисты советуют воспользоваться специальными растворителями.

Виды и особенности конструкций сливных устройств

Мы выбираем купели самых разных видов, а современный рынок сантехнических изделий предоставляет нам возможность выбора различных сифонов для ванн. Чтобы не ошибиться и найти подходящую модель, нужно разбираться в их конструктивных особенностях.

Функциональные особенности моделей

По функциональным особенностям сливные модели можно разделить на три основные группы:

• классические;
• полуавтоматические;
• системы clic-clac.

Классическими считаются известные всем нам модели, работающие очень просто. Перед набором воды в чашу отверстие слива в них затыкают пробкой. Когда воду нужно удалить, достаточно выдернуть пробку из устья слива, потянув за цепочку, которая к ней прикреплена.

В результате развития сантехнической отрасли, наряду с классическими изделиями на рынок стали поступать полуавтоматические модели. Они оборудованы специальной ручкой, установленной на переливе. Она предназначена для контроля слива и перелива, соединяя эти два блока между собой на внешней части купели. Роль такой ручки может играть крышка отверстия для перелива.

Ручка полуавтоматического сифона может занимать одну из двух возможных позиций. При первой открывается перелив и закрывается слив: воду можно набирать. Вторая позиция ручки открывает слив и закрывает перелив: жидкость вытекает из чаши.

Система clic-clac наиболее функциональна. Она появилась на рынке сантехники относительно недавно. В этой модели процесс открывания и закрывания стока жидкости регулируется специальной заглушкой, расположенной в устье слива. Если на эту заглушку нажать, она закроется и будет выполнять функцию пробки. Повторное нажатие заглушки открывает сток.

Различные конфигурации изделий

Различаются сифоны и по своей конфигурации. Самыми востребованными на сегодняшний день можно считать следующие модели:

• Коленная (трубная). Основная часть коленного сифона представляет собой трубу, которую чаще всего изготавливают из металла или жесткого пластика. Эта труба располагается между стоком ванны и раструбом канализационного прохода. Попадая в неё, жидкость стекает вниз, затем поднимается вверх по первому изгибу и спускается в канализационный сток по второму. Задача такой конструкции заключается в образовании гидрозатвора, препятствующего проникновению в ванную комнату запахов из канализации. Обычно это довольно массивное изделие. Его прочищают лишь в случаях значительных засорений.
• Бутылочная. Конфигурацию такого сифона можно сравнить с бутылкой или колбой. В его нижней части имеется своеобразный отстойник, который позволяет извлекать из сифона попавший в него мелкий мусор. Для этого достаточно просто открутить крышку, расположенную внизу отстойника. Гидрозатвор образуется в нижней части бутылки (колбы). В центральной части конструкции имеется выводная труба. Обычно это гофрированная пластиковая трубка. Эта модель привлекает тем, что очень удобна в обслуживании. Если сифон засорился, его можно просто снять, раскрутить и промыть.
• Сифон-гофра. Это изделие состоит из единственной пластиковой гофрированной трубки, которой придали форму буквы «S». Изгиб необходим для образования всё того же гидрозатвора. Трубка фиксируется к стоку канализации с помощью хомутового соединения. Преимуществом такого сифона является его подвижность. Гофру можно растянуть, что обеспечивает её универсальность. Но у этой конструкции имеется и существенный минус – гофра непрактична. Если она засорится, на её чистку понадобится много сил и времени. Проще будет заменить её на новую.

Наличие люка в нижней части перегиба, в котором образуется гидрозатвор, позволяет выполнить чистку изделия без его демонтажа.

В процессе монтажа чаши купели пространство, образующиеся под днищем, рассчитывается с учетом того, что под ванной будет устанавливаться сифон. Может сложиться такая ситуация, при которой по объективным причинам этот промежуток окажется меньше требуемых 15 см.

В этом случае следует обратить внимание на одну из разновидностей трубной модели – сифон плоского типа, изготовленный из пластика

Его отличительной особенностью является то, что основная часть его конструкции, предназначенная для формирования гидрозатвора, выполнена в горизонтальном направлении. Это помогает установить устройство в ограниченном пространстве. Плоский сифон легко прочищается. Для этого его достаточно частично демонтировать.

Конструкция

Все производители данных конструкций изготавливают свои изделия из пластика или хромированного металла. В современном мире самыми популярными являются именно металлические варианты благодаря стильному внешнему виду. Но перед покупкой следует учитывать то, что спустя несколько месяцев металл начнёт покрываться ржавчиной. Коррозии подвергаются даже материалы с гальваническим покрытием. Поэтому более практичным решением можно назвать пластиковые сифоны.

Давайте подробно разберём строение кухонных сифонов.

1. Патрубок. Он представляет собой трубку длиной в несколько сантиметров, один конец которой крепится к раковине.

Дополнительный патрубок для перелива. Он рассчитан на подключение стиральной машины к канализационной трубе. Почти все производители кладут данный элемент в качестве бонуса.

Стакан. Эта небольшая ёмкость является основной составляющей сифона. Во внутренней части этого резервуара образуется водяная пробка. Со временем накопившийся мусор легко выводится благодаря съёмной крышке.

Трубка водоотвода. Данный патрубок крепится к канализации. Через него происходит слив грязной воды.

В современном мире представлены два вида сифонов: трубный и бутылочный. Второй вариант получил большое распространение в домашнем применении, так как не занимает много места и прост в эксплуатации. Огромным преимуществом является наличие крышки в нижней части сифона, через которую можно достать ценные предметы, если вдруг вы случайно их уронили в раковину.
