Способы соединения электрических проводов из меди и алюминия

Способы правильного соединения алюминиевых и медных электрожил

При создании временных электроцепей скрутка медных и алюминиевых проводов встречается достаточно часто. Это самый быстрый способ сращивания электролинии при отсутствии вспомогательных материалов. Для кратковременного использования, хоть и не рекомендуется, такой вариант возможен. При капитальной прокладке электролинии применяются следующие виды соединения:

скрутка с лужением медной жилы;

• резьбовое
• колодочное
• неразъемное
• пружинные зажимы (Wago)

Все эти методы позволяют надежно срастить медную жилу с алюминиевой с последующей длительной, безопасной эксплуатацией электросети.

Wago

Обойти стороной переходник Wago никак нельзя. Это устройство немецкого производства, с помощью которого можно между собой соединять алюминий и медь без усилий и без инструментов. Единственное, что нужно сделать, это очистить концы проводников.

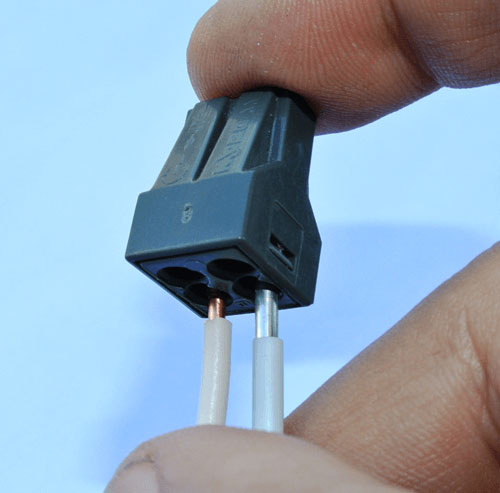

Клеммник Wago – пружинный прибор, в который вставляются жилы кабеля, и он автоматически их зажимает. Сегодня производитель предлагает два исполнения колодки: одноразовые (серия 773) и многоразовые (серия 222). В первом случае провода вставляются в клеммник и вытащить их оттуда можно только, сломав устройство. Второй вариант – это прибор, в состав которого входят рычажки. Поднимая или опуская их, можно зажать конец жилы или отпустить его. В каждом разъемном гнезде есть свой рычажок.

В одноразовый клеммник можно установить провода сечением не больше 2,5 мм² (он выдерживает ток до 10 А), в многоразовый не более 4 мм² (ток до 34 А).

Клеммная колодка

Достаточно удобный способ, как соединить алюминиевый провод с медным – применить для этого клеммную колодку. Данное приспособление представляет собой обойму из полимерного изолирующего материала. Внутри неё располагается несколько контактов-клемм, имеющих выходы с разных сторон корпуса.

Для соединения проводов, их концы зачищаются, и вставляются в противоположные выходы одной клеммы. В ней они фиксируются зажимными болтами, расположенными на каждом из выходов. Поэтому, для соединения зачищенных концов проводов понадобится лишь отвёртка.

Колодка легко разрезается поперёк ножом или ножницами, в зависимости от того, какое количество проводов нужно соединить промеж собой. Каждая клемма имеет сквозной проход. Поэтому, при фиксации проводов, не следует вставлять их чересчур глубоко, чтобы не допустить непосредственного контакта меди и алюминия.

Для предотвращения попадания внутрь клемм влаги, или случайного механического повреждения, колодки устанавливаются внутри защитных распредкоробок. Обойтись без неё можно, если приобрести комплексный вариант – клеммную коробку, внутри которой смонтирована уже готовая к использованию колодка.

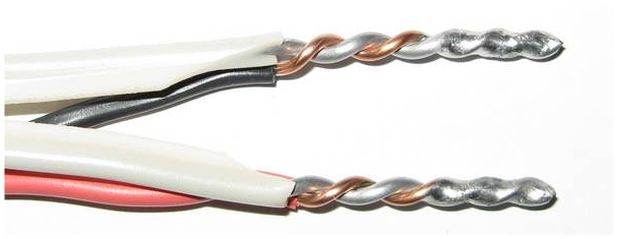

Как правильно сделать скрутку

Как уже сказано выше, прямая скрутка алюминиевых проводов с медными недопустима. Однако, в ряде ситуаций, иного выхода не остаётся из-за отсутствия под рукой специальных соединительных устройств. Также подобный способ имеет ряд преимуществ:

• Не требует использования специальных инструментов.
• Быстр и удобен.
• Даёт возможность оперативно стыковать провода в домашних условиях.

Соединять алюминиевые провода с медными методом скрутки допускается в качестве временной меры, пока не будут приобретены специальные зажимные приспособления. Для более или менее длительного использования скрутки потребуется соблюсти ряд обязательных условий:

• Соединение производится методом взаимной скрутки двух зачищенных концов. Не разрешается простая обмотка одной жилы вокруг другой, прямой.
• Зачищенный конец медного провода следует облудить, чтобы снизить показатель электрохимического потенциала. Для этого применяют оловянный припой.
• После произведения скрутки, оголённые части жил покрываются влагоотталкивающим покрытием, например, лаком или силиконовой пастой.
• Имеет значение и количество витков скрутки – чем тоньше соединяемые жилы, тем их должно быть больше. Так, для проводки d = 1 мм, минимальное число витков не должно быть меньше пяти.
• Поверх скрутки, для её надёжной фиксации, надеваются специальные пластиковые конусообразные наконечники с пружиной внутри.

Электрохимическая коррозия соединенных металлов

Существует мнение, что алюминиевые и медные провода соединять непосредственно вместе недопустимо и это действительно научно обоснованный факт. А можно ли соединять медный провод с оцинкованной клеммой? Конечно, Вы не можете сразу дать ответ, но через минуту будете ориентироваться в этом вопросе не хуже опытного химика.

Что же происходит при соприкосновении двух разных проводников тока? Если влаги нет, то соединение будет надежным всегда. Но в атмосферном воздухе всегда есть пары воды, которые и является виновником разрушения контактов. Каждый проводник тока обладает определенным электрохимическим потенциалом. Это свойство металлов широко используется в технике, например, изготавливают термопары.

Но если вода попадает между металлами, то образует короткозамкнутый гальванический элемент, начинает течь ток и как в гальванической ванне разрушается один из электродов, так и в соединении разрушается один из металлов. Электрохимический потенциал каждого токопроводящего материала известен, и зная величину можно точно определить, какие материалы допустимо соединять между собой.

Таблица электрохимических потенциалов (мВ) возникающих между соединенными проводниками

Металл	Медь, ее сплавы	Свинц-ол. припой	Алюминий	Дюралюминий	Сталь	Нерж. сталь	Цинк покрытие	Хром покрытие	Серебро	Углерод (графит)	Золото Платина
Медь, ее сплавы	0,00	0,25	0,65	0,35	0,45	0,10	0,85	0,20	0,25	0,35	0,40
Свинцово-ол. припой	0,25	0,00	0,40	0,10	0,20	0,15	0,60	0,05	0,50	0,60	0,65
Алюминий	0,65	0,40	0,00	0,30	0,20	0,55	0,20	0,45	0,90	1,00	1,05
Дюралюминий	0,35	0,10	0,30	0,00	0,10	0,25	0,50	0,15	0,60	0,70	0,75
Сталь мягкая	0,45	0,20	0,20	0,10	0,00	0,35	0,40	0,25	0,70	0,80	0,85
Нерж. сталь	0,10	0,15	0,55	0,25	0,35	0,00	0,75	0,10	0,35	0,45	0,50
Цинк покрытие	0,85	0,60	0,20	0,50	0,40	0,75	0,00	0,65	1,10	1,20	1,25
Хром покрытие	0,20	0,05	0,45	0,15	0,25	0,10	0,65	0,00	0,45	0,55	0,60
Серебро	0,25	0,50	0,90	0,60	0,70	0,35	1,10	0,45	0,00	0,10	0,15
Углерод (графит)	0,35	0,60	1,00	0,70	0,80	0,45	1,20	0,55	0,10	0,00	0,05
Золото Платина	0,40	0,65	1,05	0,75	0,85	0,50	1,25	0,60	0,15	0,05	0,00

Согласно требованиям стандарта допускается механическое соединение между собой материалов, электрохимический потенциал (напряжение) между которыми не превышает 0,6 мВ. Как видно из таблицы, надежность контакта при соединении меди с нержавеющей сталью (потенциал 0,1 мВ) будет гораздо выше, чем с серебром (0,25 мВ) или золотом (0,4 мВ)!

А если медный провод покрыть оловянно-свинцовым припоем, то можно его смело соединять любым механическим способом с алюминиевым! Ведь тогда электрохимический потенциал, как видно из таблицы, составит всего 0,4 мВ.

Резьбовой контакт

Считается, что резьбовые соединения меди с алюминием – это самые надежные контакты, которые прослужат без проблем весь срок эксплуатации самих проводов. Простота соединения и возможность состыковать несколько кабелей в одном узле делают этот тип сегодня востребованным. Правда, его обычно используют для стыковки проводов большого сечения. Количество соединяемых электрических линий будет ограничено лишь длиною болта (винта).

Возвращаемся к электрическому потенциалу металлов и определяем, что между алюминием и сталью (из нее сделаны все элементы болтового соединения) разница потенциалов составляет 0,2 мВ, между медью и сталью – 0,45 мВ, что опять-таки меньше норматива. То есть, всем присутствующим в связке металлам окисление не грозит. Прочность соединения алюминиевых проводов с медными в данном случае обеспечивает хорошо проведенный зажим гайки. Между двумя жилами устанавливаются стальные шайбы, как ограничитель или разрыватель контакта.

Способы борьбы с электрохимической коррозией

Для подавления коррозионных процессов проводов можно воспользоваться двумя подходами

• блокировка доступа воздуха в зону контакта, что снижает практически до нуля интенсивность протекания химической реакции;
• физическое разделение медного и алюминиевого проводников, что полностью устраняет причину.

Любой из методов этой группы отличается высокой эффективностью и позволяет получить сросток минимальных габаритов, но технически сложен для реализации.

Поэтому в домашних условиях используют более простые подходы второй группы, для реализации которых привлекаются различные покупные элементы или просто подручные средства.

Клеммники

Клеммником называют соединитель с зажимным механизмом фиксации проводов. Отличается простотой, для установки зачищенный конец провода просто вставляют и задвигают в гнездо до упора без больших усилий. Соединяемые жилы удерживаются за счет исполнения контактов в форме конца рыболовного крючка.

Наращивание надежности соединения достигается:

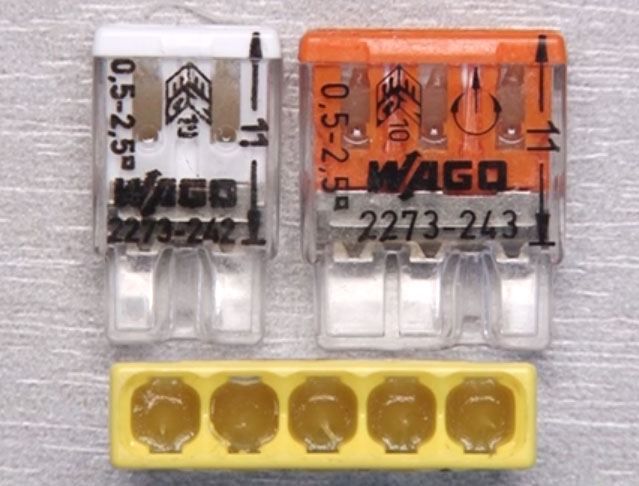

• применением прозрачного корпуса, позволяющего контролировать глубину подачи проводов, рисунок 1;
• заполнением внутреннего пространства гнезда герметизирующей гелеобразной нейтральной пастой.

Рисунок 1. Клеммник с прозрачным корпусом

Зажим-орех

Зажим-орех, получивший свое название за характерную форму корпуса, относится к покупным компонентам. Конструктивно представляет собой как минимум три площадки, в зазоры между которыми вставляют оголенные концы соединяемых проводов, после чего стягивают получившуюся структуру штатными винтами.

Готовый сросток помещают в пластиковый корпус, на котором предусмотрены вводы под соединяемые провода, рисунок 2.

Рисунок 2. Зажим-орех

Демонтаж зажима и его повторное использование можно выполнять неограниченное количество раз.

Болтовое соединение

Болтовое соединении формируют из подручных средств. Пространственное разделение меди и алюминия обеспечено стальными шайбами. Концы соединяемых проводов после удаления изоляции сгибают колечками, через шайбы, диаметр которых превышает внешний диаметр колечка, одевают на болт, после чего затягивают гайку.

Получившаяся структура изображена на рисунке 3.

Сильные стороны такого соединения – простота реализации, возможность формирования отводов, а главный недостаток – большие габариты получающегося сростка.

Рисунок 3. Болтовое соединение медного и алюминиевого проводов. Фото взято с сайта кабель.рф

Для увеличения надежности

• применяют неоцинкованные болт и шайбы;
• под гайку устанавливают гровер.

Гильзовое соединение

Реализация сростка этого типа основана на механической фиксации концов сращиваемых проводов биметаллической гильзой, рисунке 4. После ввода проводов гильзу опрессовывают, а затем при необходимости дополнительно изолируют. Сильная сторона гильзового соединения – компактность получившегося сростка.

Для увеличения надежности установочные гнезда выполняют глухими, а опрессовку производят не пассатижами, а специальным инструментом с рабочим органом круглой или шестигранной формы.

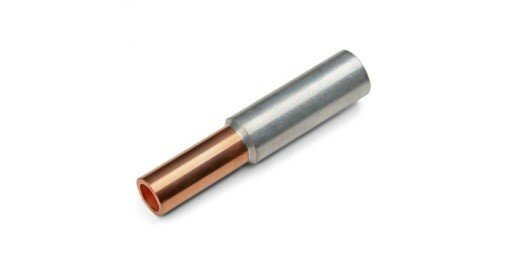

Рисунок 4. Алюмомедная гильза

Клеммная колодка

Данный способ имеет один существенный минус. Большинство продаваемых колодок очень низкого качества.

Некоторые исхитряются и чтобы избежать прямого контакта меди и алюминия, медную жилку припаивают сбоку такого зажима, а не вставляют во внутрь.

Правда клемму для этого придется разобрать. Кроме того, надежный контакт алюминия под винтом без ревизии, не живет очень долго.

Винтики каждые полгода-год нужно будет подтягивать. Частота ревизионных работ будет напрямую зависеть от нагрузки и ее колебаний в периоды максимума и минимума.

Забудете подтянуть и ждите беды. А если все это соединение запрятано глубоко в подрозетнике, то лезть туда каждый раз, не совсем удобное занятие.

Поэтому остается самый надежный из доступных способов – опрессовка. Здесь не будем рассматривать применение специализированных медно-алюминиевых гильз ГАМ, так как они начинаются от сечений 16мм2.

Для домашней же проводки, как правило наращивать нужно провода 1,5-2,5мм2 не более.

Колодки с зажимами

Новинки электротехнического рынка зажимы «Wago» появились в арсенале электриков недавно. Выпускаются немецким заводом-изготовителем в двух исполнениях: одноразовые, многократного использования. Конструкции разового применения допускают лишь единожды воспользоваться изделием. Вставив провод в устройство извлечь назад его уже невозможно.

В конструкциях многократного применения имеется рычажок, который допускает выемку, вставку проводников. Устройство надежное и удобное, но имеет самую высокую себестоимость при применении. Неприятная особенность: наличие на рынке множества подделок. Вследствие этого соединения могут быть ненадежными, так как качество не оригиналов оставляет во многом желать лучшего.

Соединение медных и алюминиевых проводов: несколько блиц-советов

И напоследок парочка советов для вас. Приняв их к сведению, можно не допустить ошибок с неблагоприятными последствиями.

Прежде всего, для того чтобы выполнить зачистку проводников, лучше отказаться от использования бокорезов, пассатижей или других инструментов с аналогичным принципом функционирования. Для перерезания изоляции, не касаясь тела провода, понадобится существенный опыт. Как показывает практика, зачастую целостность проводов все равно нарушается.

Дело в том, что алюминий является пластичным металлом, который не терпит перегибов, в особенности если поверхность не может похвастаться целостностью. Выполнять снятие изоляции следует с применением острого ножа – движением вдоль проводника. Этот процесс похож на заточку карандашей.

Выполнять снятие изоляции с алюминиевых проводов рекомендуется с помощью острого ножа.

Для выполнения залуживания проводников из меди нельзя использовать флюсы, содержащие кислоты, такие как соляная травленая кислота, хлористый цинк и т. п. Даже качественное очищение соединения в течение определенного времени не убережет его от процесса коррозии.

На заметку! Для исключения попадания воды в места соединения металлов можно применять специальную пасту. Такой состав предотвратит проникновение не только влаги, но и кислорода. Результатом становится совсем несущественное окисление алюминия. А за счет отсутствия влаги в точке соединения не развивается самый губительный процесс – электролиз.

Если речь идет о таком изделии, как кабель алюминиевый многожильный, перед его монтажом предстоит  для того, чтобы достичь монолитного эффекта. Исключением могут выступать лишь зажимы пружинного типа и клеммные колодки, которые оснащаются прижимной пластиной.

Всевозможные дополнительные детали: гайки, шайбы и болты – должны быть выполнены из неоцинкованного металла. Суть в том, что разность потенциала меди и цинка гораздо более высока, чем разность пары медь-алюминий. Кстати, по этой же причине не нужно покупать чересчур дешевые колодки, произведенные неизвестной фирмой. Как показала практика, металлические детали в подобных колодках обладают именно оцинкованным покрытием.

Дополнительные детали, такие как гайки, шайбы и болты, должны быть изготовлены из неоцинкованного металла.

Вопреки распространенному совету, после того как медный и алюминиевый провод соединены, их нельзя обрабатывать составами с водоотталкивающим эффектом. Масло для автомобилей только с кожи удаляется трудно. Под воздействием воздуха, солнца и отрицательных температур защитное покрытие будет разрушено гораздо быстрее, чем было задумано. К тому же в составе некоторых смазок изначально присутствует несколько процентов воды.

Итак, теперь вам точно известно, что все же можно соединить медный провод с алюминиевым, причем делается это достаточно оперативно и легко. В статье представлены основные способы выполнения данной задачи как в помещении, так и на улице.

Однако, на вопрос о том, как соединить медные провода с алюминиевыми, однозначный ответ отсутствует. Все зависит непосредственно от условий и приспособлений, которые имеются поблизости.

Надеемся, данная статья помогла вам разобраться в вопросе о том, как правильно соединить медный и алюминиевый провод. Если же у вас все же остались вопросы о том, как соединять, видео, которое приведено ниже, поможет разобраться со всеми неясными моментами.

Как соединить медь с алюминием резьбовым методом

Соединение проводов посредством гаек и винтов, в случае корректного выполнения, представляет собой наиболее надежное решение и обеспечивает должный контакт в течение всего срока эксплуатации электропроводки. Ответом на вопрос о том, можно ли соединять медные и алюминиевые провода различных видов посредством резьбового соединения, будет однозначное «да». Применяя резьбовое соединение, можно работать с толстыми, одножильными, тонкими, а также многожильными проводами. Главное – не допустить прямого контакта проводов, выполненных из алюминия и меди.


Перед соединением проводов резьбовым способом нужно провести зачистку до блеска металла и сформировать кольца.

Перед тем как соединить электрические провода резьбовым способом, предстоит провести подготовку: снять изоляцию с проводников на такую длину, которая равна четырехкратному диаметру винта, в случае окисления жил – осуществить зачистку до блеска металла, а также сформировать кольца.

После этого винт окольцовывается в следующем порядке:

• пружинная шайба;
• простая шайба;
• кольцо одного проводника;
• простая шайба;
• кольцо другого проводника;
• шайба;
• гайка.

При завинчивании в гайку винта целый пакет стягивают до момента распрямления пружинной шайбы.

Проводникам, в которых диаметр жил не превышает 2-х мм, достаточно будет винта типа М4. Если же медный провод является многожильным, прежде всего необходимо выполнить его пролуживание посредством припоя.

Соединение проводов болтовым способом представляет собой наиболее надежное решение.

Орехи

Еще одна конструкция, с помощью которой можно состыковать алюминий с медью. Состоит устройство из металлического соединительного элемента пластинчатого типа и пластикового корпуса, чем-то похожего на орех. Отсюда и название.

Принцип крепления, как у резьбового варианта. Только по конструкции это две пластины, которые прижимаются друг к другу четырьмя винтами. В одной из пластин в отверстиях нарезана резьба, на которую и накручиваются винты, сжимая пластины между собой. Соединяют орехом алюминий с медью так:

Защищают концы проводников.
Один вставляется с одной стороны в специально образованный паз между пластинами.
С другой стороны, вставляется второй

Здесь важно, чтобы два провода (алюминиевый и медный) не соприкоснулись внутри соединительного устройства. Поэтому в состав ореха входит дополнительная пластина из стали, которая располагается между зажимными элементами

Так вот один провод необходимо расположить сверху этой пластины, второй под ней. Это и обеспечит отсутствие контакта между медным и алюминиевым проводами.
Винты зажимаются до упора, что обеспечивает надежность контакта.
Конструкция закрывается подпружиненным корпусом.

Сегодня производители предлагают большое разнообразие орехов, как по мощности, так и по размерам. Существуют варианты, в которых сам корпус не открывается, и вся начинка спрятана в нем и недоступна. Подключение производится путем вставления конца провода в гнездо, где он зажимается винтом. Есть орехи с зубчатым подключением, надо просто вставить проводник в паз, где произойдет сжатие при помощи зубьев, что обеспечит надежность контакта.

Возвращаясь к вопросам, можно ли соединять, и как правильно соединить медный и алюминиевый провода, нужно сделать обобщение, что вариантов-то немало. У каждого есть свои плюсы и минусы, но под необходимые требования можно выбрать один правильный, который создаст условия длительной эксплуатации электрической схемы разводки.

Что происходит при присоединении разнородных металлов

В каждом проводнике есть свой электрохимический потенциал. Эта особенность успешно используется в изготовлении батареек, аккумуляторов. Но при контакте двух металлов в условиях влажности, под напряжением они начинают активно разрушаться. Результатами этого процесса становятся: возгорание изоляции, обрыв электрической цепи.

Устранение такого дефекта в скрытой проводке потребует времени на обнаружение, вскрытие и восстановление поверхности стен. Случается, такое, когда сращивание было выполнено простой скруткой двух разнородных жил. При правильном подсоединении электроконтакт будет надежным, прослужит длительное время.

Скрутка двух проводов

Самый старый вариант соединения электрических проводов – скрутка. Он же и самый простой. Возвращаемся к электрическим потенциалам металлов. У алюминия со свинцово-оловянным припоем разница потенциалов составляет 0,4 мВ, у меди с припоем всего лишь 0,25 мВ. Получается так, что если один из соединяемых проводов обработать этим припоем, то можно провести безопасное их соединение. Обычно припой наносят на медный провод.

Лудить можно и одножильный провод, и многожильный. Во втором случае жилы необходимо скрутить, при этом учитывается их количество. Для кабелей большого сечения лудить можно три жилы, для малых сечений (не больше 1 мм²) пять жил.

Но даже этот вариант соединения не дает стопроцентной гарантия, что контакт будет работать долго. Есть такое понятие, как линейное расширение металлов, то есть под действием температур они расширяются. При скрутке добиться плотного прижима проводов друг к другу не всегда получается. При расширении между ними образуются зазоры, которые уменьшают плотность примыкания. А это ведет к снижению токопроводящей величины. Вот почему скрутку сегодня используют редко.

Как соединить медь и алюминий с помощью клеммных колодок

Клеммник для соединения проводов может оснащаться зажимным либо болтовым механизмом. Подобная конструкция обеспечивает подключение к материалам двух типов – алюминиевому и токопроводящему. Между собой они контактируют посредством стальной пластины. Она произведена из нейтрального материала, который не склонен вступать в реакции с алюминием – зачастую это пластины из латуни либо луженой меди.

Колодка для проводов, содержащая болтовой зажим, характеризуется большей надежностью и применяется в низковольтных силовых цепях. Зачастую такой зажим выполняется с применением «ореха». Он представляет собой небольшую разветвительную коробку, которая сделана из диэлектрических материалов. Подобное название прибор получил благодаря своей форме. Внутри него располагается блок пластин из металла, посредством которых и обеспечивается контакт между медными и алюминиевыми проводами.

Каждый из вышеописанных методов является разъемным соединением. Это значит, что при необходимости можно неоднократно выполнять их отключение и подключение.

На заметку! Замена старой проводки рекомендуется в любом случае. Медная отличается нагрузочной способностью, которая соответствует потреблению электроустройств. Если же нет возможности выполнить тотальную замену, ее производят частично. Тогда и появляется вопрос, как правильно соединять провода.
Наибольшее распространение для соединения проводов получил клеммник.

Клемма для соединения проводов, которая получила наибольшее распространение, способна обеспечить подключение до восьми проводников с разным сечением, а также позволяет прикрепить на рейку DIN посредством особого адаптера для монтажа.

Как соединить алюминиевый провод с медным на улице: ключевые особенности процесса

В процессе монтажа кабельных линий в условиях улицы каждый из соединительных элементов подвергается влиянию негативных факторов внешней среды. Снег, дождь, туман, обледенение точно не поспособствуют высокому качеству соединений.

В связи с этим для осуществления подобных работ потребуется исключительно герметичная конструкция. Причем она должна характеризоваться устойчивостью к низкой температуре и лучам ультрафиолета.

Для осуществления соединений в условиях улицы потребуется герметичная, устойчивая к низкой температуре и лучам ультрафиолета конструкция.

Решив выполнять подключение на улице, следует вооружиться знаниями о том, как соединить кабель СИП с медным проводом. Ведь именно посредством данной операции можно соединить медный и алюминиевый провод на открытой местности.

Электрохимическая коррозия

При этом алюминий и медь не совместимы гальванически. Если вы их соедините напрямую, это будет что-то вроде мини батарейки.

При прохождении тока через такое соединение, даже при минимальной влажности, происходит электролизная химическая реакция. Проблемы обязательно рано или поздно себя проявят.

Окисление, ослабление контакта, его дальнейший нагрев с оплавлением изоляции. Переход в короткое замыкание, либо отгорание жилы.

К чему может в итоге привести такой контакт, смотрите на фото.

Как же сделать такое соединение грамотно и надежно, чтобы избежать проблем в будущем.

Вот несколько распространенных способов, которые применяют электрики. Правда не все они удобны для работы в монтажных коробках.

Рассмотрим подробнее каждый из них и выберем наиболее надежный, не требующий последующего обслуживания и ревизий.

Резьбовое соединение

Надежно соединить медную с алюминиевой электрожилы возможно с помощью гайки, шайб, винта. Собранный контакт легко разборный, качественный. Обеспечивает хорошее соединение на весь период эксплуатации электросети. Количество подсоединяемых проводов ограничивает размер винта.

Главное правило – не допускать непосредственного соприкосновения алюминия с медью. Проводники оголяют на длину вчетверо превышающую диаметр винта. Зачищают от окислов, формируют колечки, в которые будет вставляться винт. В определенной последовательности одевают:

• пружинную шайбу
• обыкновенную шайбу
• колечко медной жилы
• шайбу
• кольцо алюминиевой жилы
• простую шайбу
• гайку

Закручивая винт производят стяжку всего пакета, до выпрямления пружинной шайбы. В многожильных медных проводах сначала залуживают колечко, образуя цельный сегмент.

Соединение меди с алюминием опрессовкой

Рассмотрим наиболее распространенный случай, который встречается в панельных домах. Допустим, вам нужно запитать одну или несколько дополнительных розеток от уже существующего алюминиевого вывода в сквозной нише.

Для наращивания берете ГИБКИЙ медный провод сечением 2,5мм2. Это уменьшит механическое воздействие на алюминиевою жилу, когда вы будете укладывать провода в подрозетник.

Зачищаете концы медного провода. Далее, для такого соединения их нужно обязательно пропаять. Это исключит непосредственный контакт в гильзе меди и алюминия.

При этом перед пайкой флюсом снимите с жилы оксидный слой.

Сам процесс лужения заключается в окунании провода в специальное отверстие в паяльнике, заполненное оловом.

После остывания жилы остатки флюса удаляются растворителем.

Далее переходите к алюминиевым проводам, торчащим из стены. Аккуратно зачищаете их концы и также удаляете слой окиси.

Для этого можно воспользоваться оксидной токопроводящей пастой. Такая же паста используется при монтаже модульных штыревых систем заземления.

Она рассчитана на работу в любых условиях и исключает дальнейшее появление окиси на поверхности провода. Имейте в виду, что оксидная пленка может в последствии иметь сопротивление в несколько раз большее, чем сам алюминий.

И не удалив ее, вся ваша дальнейшая работа пойдет насмарку. Более того, температура плавления такой пленки достигает 2000 градусов (против примерно 600С у Al).

У некоторых  возникнет логичный вопрос, а не продавится ли при опрессовке слой припоя на жиле? Тогда получается что все манипуляции по лужению будут напрасны.

Главное здесь правильно подобрать по сечению гильзу и матрицы инструмента для обжатия.

В этом случае мягкий припой как бы загерметизирует контактное пятно медноалюминиевого соединения. А без отсутствия доступа кислорода к этой точке, эрозии контакта наблюдаться не будет.

Будьте внимательны, при работе с алюминиевыми проводниками нужно действовать крайне осторожно, так как это очень ломкий материал. Одно неосторожное движение и облом жилы вам обеспечен

После опрессовки необходимо заизолировать данное соединение клеевой термоусадкой.

Именно клеевой тип обеспечит 100% герметичность и предотвратит поступление кислорода к контактным местам. Чтобы не рисковать и не прожечь изоляцию, нагревать термоусадку лучше строительным феном, а не зажигалкой или портативной горелкой.

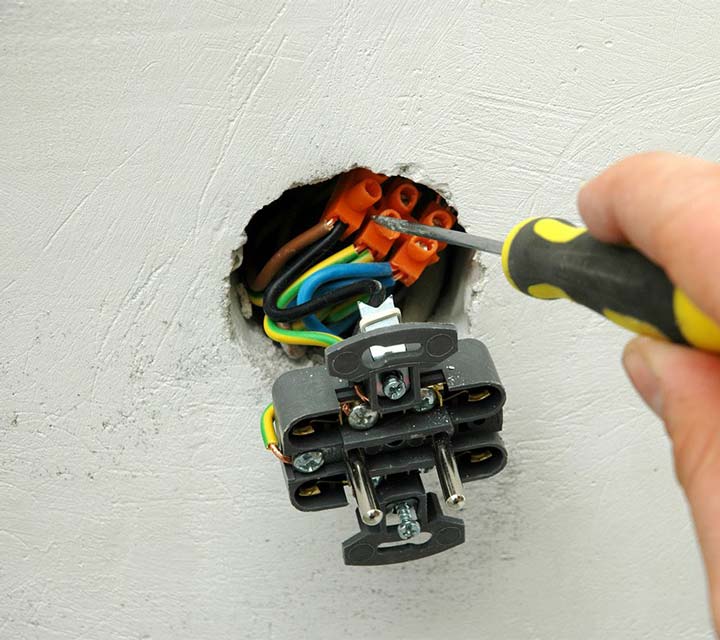

Полученный пучок проводов укладывать в подрозетник нужно с большой осторожностью, так как алюминий не любит резких перегибов. Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ

Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ.

Только после этого их можно смело заводить в клеммные колодки розеток и затягивать винты.

Безусловно, это не единственный способ наращивания алюминиевых проводов, но он является одним из самых простых (в отличии от сварки или пайки) и надежных (в отличии от скрутки). Подробнее

Если же у вас есть малейшая возможность сменить целиком алюминиевую проводку, делайте это обязательно, не экономьте на своей безопасности.

Зажимы Wago

Есть серия специальных зажимов, которыми можно стыковать медь с алюминием.

Внутри таких клемм находится противоокислительная паста.

Однако споры о 100% надежности таких зажимов, тем более для розеточных, а не осветительных групп, не утихают до сих пор. При определенной укладке в ограниченном пространстве, контакт может ослабнуть, что неминуемо приведет к выгоранию.

Причем произойти это может даже при нагрузке ниже минимальной на которую рассчитаны Ваго. Почему и когда это происходит?

Дело в том, что когда сжимаются соединяемые проводники, между прижимной пластиной и местом контакта появляется небольшой зазор. Отсюда и все проблемы с нагревом.

Вот очень наглядное видео, без лишних слов объясняющее данную проблему.
