Как сварить печку для бани из металла

Содержание:

Преимущества и недостатки конструкции
Изготовление
Конструкция печи
Практические советы и реальные фото готовых печей
Как построить в бане печь с открытым типом каменки
Преимущества и недостатки
Технология изготовления горизонтальной печи из трубы
Варианты банных печей

Преимущества и недостатки конструкции

Для бани широко используется металлическая печь благодаря многим преимуществам, которыми она обладает:

За счет небольших размеров ее можно применять даже в самых миниатюрных домашних банях. Тем более такие конструкции не требуют отдельного фундамента, что значительно экономит время и средства на постройку печи. Основание строится достаточно легкое и простое, чтобы защитить конструкцию от огня и пожара.
Постоянное горение, которое можно поддерживать в печи, гарантирует бесперебойный тепловой режим. Это дает возможность попариться и сделать все необходимые процедуры.

Кроме достоинств в металлических изделиях есть и некоторые недостатки:

Из-за того, что нет материала для накопления энергии, конструкция достаточно быстро остывает. Для поддержания тепла рекомендуется использовать комбинированный или кирпичные изделия.
Такая печь не подойдет для обогрева крупногабаритной бани.
Необходимо устанавливать противопожарную защиту.

Таким образом, можно сделать вывод, что металлическая печь прекрасно подойдет для маленьких бань. Если же есть необходимость отопить большое помещение, лучше устанавливать другую печь.

Изготовление

Как сделать печку из колесных дисков

Изготовление самодельного оборудования начинается с составления чертежа печи для бани из металла. На нем необходимо указать составные части, основные размеры. Процесс изготовления состоит из нескольких основных этапов.

Инструменты и материалы

После составления чертежа можно идти в строительный магазин за материалами, инструментами:

болгаркой с дисками по металлу;
сварочным аппаратом с электродами;
набором измерительных инструментов;
листами металла;
металлическими уголками;
дверцами для топочной камеры, поддувала;
арматурой для изготовления колосника;
трубами для дымохода.

Дополнительно понадобится бак для воды из металла, который должен иметь сливной кран, отверстие для подачи воды с заглушкой.

Подготовка

Прежде чем приступать к сборке самодельного печного оборудования необходимо разрезать металлические листы на составные части по размерам. После этого желательно выполнить отпуск стали. Для этого требуется выполнить несколько действий:

Раскалить металлические детали.
Дать металлу самостоятельно остыть.

Когда отпуск стали будет закончен, нужно проверить размеры деталей. Они не должны сильно измениться.

Изготовление топки

Топку можно сделать из металлической трубы большого диаметра или изготовить из отдельных листов металла. Нужно рассмотреть оба способа изготовления.

Сборка топки из отдельных листов металла:

Вырезать металлические листы для создания корпуса.
Отдельно сварить две части ящика.
Между частями закрепить арматуру.
Сварить части ящика вместе. В лицевой части сделать два прямоугольных отверстия — одно над колосником, другое под ним.
Сделать на отверстиях дырки.
В верхней части ящика просверлить круглую дырку под дымоход.

Сборка топки из трубы большого диаметра:

Поставить трубку в вертикальном положении. Разрезать ее на две части.
Закрепить на поверхности нижней части арматуру чтобы получился колосник.
Сварить две части трубы вместе.
Прорезать два отверстия над колосником, под ним. Закрепить на отверстиях дверцы.
Проделать в верхней части самодельной топки отверстие под дымоход.

Когда топочная камера будет готова, можно приступать к сборке каменки.

Каркас печи из трубы

Как сделать каменку?

Существует два метода изготовления каменки. Первый способ сборки:

Если самодельное печное оборудование изготавливается из трубы большого диаметра, можно расположить каменку внутри нее, над топочной камерой. Для этого нужно вырезать дополнительную дверцу над топкой.
Наварить арматуру так, чтобы над топочной камерой можно было засыпать камни, которые будут разогреваться.
Поверх всей конструкции можно закреплять бак. Камни закладываются внутрь печи, дверца закрывается, поджигаются дрова.

Второй способ сборки:

Если бак для воды не нужен, можно расположить каменку поверх печи, вокруг дымохода.
Закрепить трубу для отвода дыма в проделанном отверстии. По контуру металлического короба сверху наварить стенки для каменки.

После этого можно засыпать специальные камни внутрь самодельной каменки.

Сборка бака для нагрева воды

При сборке самодельной печи с баком для воды емкость располагают над общей конструкцией печи. Поверх каменки нужно наварить пластинку из металла толщиной 10 мм. Сделать в ней отверстие для дымохода. После этого сварить бак для воды из отдельных металлических листов. Изготовить на боковой части дырку под сливной кран.

Монтаж конструкции

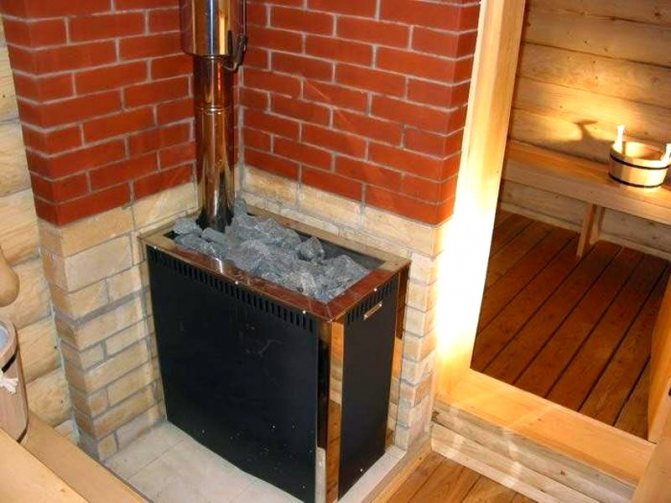

После сборки самодельной печи, нужно правильно установить ее в бане. Для этого необходимо учитывать некоторые правила:

Выбирать расположение так, чтобы печка находилась в отдалении от стен.
Для фундамента нужно сделать кладку из огнеупорных кирпичей.
Прилегающие поверхности следует покрыть слоем негорючего материала, листом отражающей стали.
Чтобы улучшить теплообмен, можно обложить печь слоем красного кирпича. При этом нужно оставить расстояние между металлом кирпичными поверхностями.
Для защиты посетителей бани от ожогов можно собрать деревянное ограждение. Древесину нужно заранее пропитать огнеупорными пропитками.

При установке дымохода нужно учитывать, что труба будет сильно греться. Поэтому нужно сделать дополнительную изоляцию в местах прохождения трубопровода через потолок, крышу.

Конструкция печи

Перевозные бани: типы, преимущества и недостатки. проект перевозной бани

Любая печь для бани состоит из нескольких обязательных элементов:

Зольник. Он расположен сразу под топкой, поэтому в него попадает зола, остающаяся после сгорания топлива. Резервуар следует время от времени очищать от золы.
Поддувало. Это специальная дверка, которая обеспечивает доступ воздуха в топку, в результате чего топливо лучше горит.
Задвижка в дымоходе. Такой заслон обеспечивает тягу в печи. Чем шире она открыта, тем интенсивнее и быстрее сгорает топливо в печи. После полного прогорания и остывания углей и печи, эти заслонки полностью перекрывают, чтобы сохранить тепло. Если же угли еще тлеют, то во избежание отравления угарным газом, оставляют зазор в 2 см для вентиляции.
Змеевик или котел. В этих элементах, встроенных в топливный отсек, происходит нагрев воды. Выходящий из них пар создает в бане нужный микроклимат, кроме того, воду не нужно будет кипятить дополнительно.

Каждая из разновидностей печей отличается своими характеристиками, которые нужно учитывать при выборе оптимального варианта для создания определенных условий в бане.

Различают такие печи, как:

На дровах. Такая конструкция печи является наиболее привычной и распространенной. В нее входит топка, колосники, зольник и дымоход. Материалом для печи может быть кирпич, либо металл. Примечательно, что подобные конструкции при небольших габаритах способны быстро и эффективно прогреть даже просторное помещение. Их часто применяют в постройках, куда не подведено центральное газоснабжение. Именно дровяную печь для бани сварить своими руками проще всего. А приятным бонусом является легкое потрескивание дров во время горения, которое успокаивает и умиротворяет.
Чугунные. По технологии работы такие печи бывают постоянного и временного горения (детальнее: «Как выбрать печь чугунную для бани – советы и рекомендации»). Конструкции временного действия протапливаются дровами. Пользоваться парной можно начинать только после полного сгорания топлива. А вот печи постоянного подогрева работают на газе или жидком топливе. В этом случае находиться в парной можно все время, пока печь топится, причем пар распределяется по комнате равномерно, да и прогревается она намного быстрее.
Электрические. Установки такого типа выпускают в различных размерах, мощности и эффективности. Такие печи способны быстро догнать температуру до необходимых показателей, они долговечны и хорошо отдают тепло. По стоимости электропечи не очень затраты, к тому же, для них не нужен дымоход.
Для финских саун. Сама конструкция таких печей предполагает выработку сухого пара и высокой температуры в парной. Они могут быть как электрическими, так и на дровах. При наличии специальных чертежей, сварка печи для бани финского типа может быть произведена самостоятельно (подробнее: «Какая финская печь для бани подойдёт лучше всего»).

В частности, дровяные печи допускается топить и другими видами твердого топлива, например, углем или брикетами. Качественный чертеж печи для бани из металла позволит создать долговечную и надежную печь.

Чугунные установки, работающие на газу, должны быть подключены к централизованной системе газоснабжения. Не рекомендуется использовать газовые баллоны из-за высокого риска взрыва или возгорания.

Кроме того, у печей на жидком топливе есть специфический запах, выделяемый при сгорании. А пожарная опасность у них так же велика, как и у газовых.

Если вы планируете установку электрооборудования, стоит проверить состояние электропроводки и толщину кабеля. Да и с точки зрения экономии, из-за высоких цен на электроэнергию лучше использовать такие печи лишь в небольших помещениях.

Практические советы и реальные фото готовых печей

Банные печи своими руками: изготавливаем из металла по чертежам

Мастер или начинающий — каждый может включить фантазию и придумать свой способ улучшить сделанную своими руками печь для бани. Такая коррекция может затрагивать габариты печи или полностью пересматривать особенности конструкции отопительного устройства.

Предоставим несколько полезных советов, чтобы вы смогли определить для себя наилучший вариант и сделать подходящую печь для бани на дровах.

Ножки изделия лучше всего сделать как продольные салазки. Этот прием поможет избежать чрезмерного давления на напольное покрытие, за счет равномерного распределения веса печки на несколько досок пола. Это имеет смысл, так как помимо веса самой печи, на пол давит еще вес камней и воды в резервуаре. Ножки можно сделать из любого попавшегося под руку металла с нужными размерами. А сами салазки делают из угольника. Лучше не делать салазки слишком большими, так как они будут выступать за поверхность печки и вы можете споткнуться и травмироваться.

Дно и бока печи выкладывают огнеупорными кирпичами, так металлические стенки нагреваются меньше и тепло в печи будет дольше задерживаться. Кирпичи для таких целей бывают разные: тяжелые (которые проводят тепло) и легкие (они изолируют тепло). Изолирующие используют в основном для печей плавильного типа, чтобы высокая температура внутри конструкции не переходила на поверхности (они могут быть при этом совершенно холодными). Это отдельно указываем, чтобы вы не ошибись при выборе материала. Легкие изолирующие кирпичи не для банной печи. Если планируете повысить теплопроводность конструкции таким способом, не забудьте учесть для них место в топке.

Дверцы можно делать из оставшихся от вырезания отверстий частей металла. Чтобы получить пригодные к дальнейшему использованию куски металла, при вырезании старайтесь ровно вести срез, а чтобы сократить ширину разреза применяйте диски маленькой толщины. Такие диски добавляют трудоемкости процессу, но это “окупается” за счет сэкономленного времени на изготовление дверки впоследствии. Расход металла, соответственно, меньше. Сами дверки будут немного меньше отверстий под них, даже при минимальной толщине диска для резки. Чтобы не допустить проваливание их внутрь при закрытии делаем упоры. Подойдут небольшие металлические полоски, которые привариваются с обратной стороны прорези. Чтобы этим приемом еще и увеличить герметичность дверцы, приварите упоры не единично, а по периметру отверстия для дверцы.

Емкость для воды лучше изготовить из нержавеющей стали. Для сваривания такого металла потребуются соответствующие электроды. Для сваривания нержавейки требуется опыт, так как процесс сложнее обычной сварки. Ток нужно настраивать специально под нержавеющую сталь.

Чтобы обезопасить себя и детей от случайного прикосновения к горячей печи, установите защитное ограждение вокруг конструкции печи. Оно может быть прикреплено к самому устройству или быть переносным. Главное, чтобы ограждение создавало безопасные условия для пользования баней.

Ваша печка не дает столько тепла, сколько хотелось бы? Все можно исправить. Чтобы увеличить количество тепла, поставляемого печью, нужно добавить площади самой конструкции. Можно к бокам конструкции приварить пластины из металла. Они будут своеобразными радиаторами, дополняющими количество тепла, исходящего от печи.

Еще один способ добавить тепла: берем две изогнутые трубы с большим диаметром (около 50 см) и привариваем их по обеим сторонам печки так, чтобы один конец смотрел вниз (и был ниже печки), а второй вверх (выше конструкции). За счет этого приема из-за разности в температурах внутри труб, воздух снизу (холодный) будет втягиваться внутрь, а сверху выходить горячим.

Дверь топки лучше дополнить устройством для регулировки подачи потоков воздуха. Легче всего сделать его из куска трубы. Для этого берем металлическую трубу небольшого размера (до 10 см) и кусочек листового металла. В двери делаем отверстие по диаметру трубы и вырезаем из листа металла круглую деталь, которая будет немного меньше диаметра. Сверлим в трубе два отверстия на одном уровне по оси трубы. Расстояние между ними должно быть равно больше половины самого диаметра, иначе потоки воздуха будут проходить хуже. В отверстия продеваются кусочек катанки подходящего размера. Верхний край загибается как ручка. Кружок, который мы ранее вырезали из листа стали, привариваем к краю катанки.

Это только часть приемов, которые применяют, изготавливая самодельные печи для бани. Фантазируйте, воплощайте и делитесь новыми методами улучшения со своей практики.

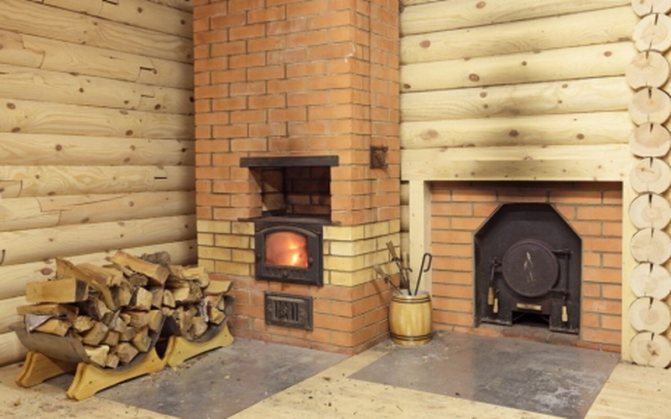

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

с выносной ёмкостью или расположенной вверху;
с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
Выкапывают котлован глубиной от 0,5 до одного метра.
Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
Дно котлована выравнивают и утрамбовывают.
Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
Завершая каждый ряд печи, проверяют значения величин углов.
Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Преимущества и недостатки

Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.

К другим преимуществам относятся:

экономия денежных вложений;
металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство;
достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла;
округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги;
быстрый прогрев помещения менее чем за 1 час;
металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению;
цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.

Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.

Технология изготовления горизонтальной печи из трубы

Горизонтальный вариант отопительной печки оснащается выносной каменкой и съемным резервуаром для подогрева воды.

Компактные размеры и удлиненная топка позволяют быстро и равномерно нагревать парную. Вынос защитной дверки топочного отделения в техническое помещение обеспечит удобную топку печи.

Сборка печной конструкции выполняется следующим образом:

Из трубы вырезают отрезок длиной 90 см. Края выравнивают и шлифуют.
Изготавливают площадку для колосника: из листового металла вырезают прямоугольную заготовку размером 75 × 35 см. В центре заготовки проделывают отверстие, к которому горизонтально или вертикально приваривают пруты. Внутри полости трубы снизу приваривают заводской колосник.
Площадку приваривают так, чтобы соединительный шов трубы располагался под колосником. Это предотвратит возможное прогорание металлического корпуса и снижение теплоотдачи оборудования.
Изготавливают лицевую панель для печи из металлического листа прямоугольной формы со скругленным верхом. Оптимальные габариты: по ширине – 55 см, по высоте – 65 см. На поверхности проделывают отверстия подходящего размера под топочное и поддувальное отделение. Кожух приваривают к трубе.
Изготавливают заднюю часть корпуса – круглую заготовку по диаметру трубы, приваривают к готовой конструкции.
В средней части корпуса приваривают ограничительный элемент для каменки.
Вверху отреза вырезают прямоугольный вход под дымоход. Над входом приваривают печной свод с проделанным в нем отверстием под дымоотводную трубу, которая фиксируется к нему сваркой. Готовый свод также является основанием для каменки. Чтобы увеличить ее объем, сверху к стенке достаточно приварить металлическую решетку из арматурных прутьев высотой до 18 см.
Навешивают защитные дверки для каждой камеры, а поверхность печки тщательно шлифуют для устранения мелких дефектов и признаков коррозии. После зачистки ее можно обработать термостойким красочным составом.
Выполняют вывод дымовой трубы через кровлю на улицу. Участок, проходящий через холодное чердачное помещение, требует дополнительного утепления. Это предотвратит образование конденсата и коррозии.
На заднюю панель устройства устанавливают водяной накопитель. Для удобства монтажа снаружи к корпусу фиксируют сваркой подставку под размеры водонагревателя. Каменку наполняют банными камнями и проводят пробный запуск печи.

Варианты банных печей

Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

Печь Паровоз для бани

Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см – это уже готовый корпус, который дополняется некоторыми элементами. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

Этапы монтажа:

Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.
Внутри приваривают уголки для размещения колосника.
Закрывают задние стенки каменки и зольника.
Для дымохода делают отверстие и приваривают трубу.
Внутри приваривают патрубок.
Патрубок приваривают к дымоходу.
Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.

Печь Булерьян для бани

Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

Принцип работы печи Булерьян

Для изготовления печи потребуются:

труба диаметром 70 см толщиной 5-8 мм;
листовой металл 5-8 мм и 2 мм толщиной;
трубы диаметром 7 см;
электроды;
сварочный аппарат.

Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45 о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

КПД полученного агрегата 75-80%, но имеются недостатки:

много элементов, которые увеличивают время изготовления;
агрегат получается больших размеров;
очень тяжелая конструкция.

Буржуйка для бани

Малогабаритная печь для бани буржуйка горячего типа.

Чертеж буржуйки для бани

Для монтажа печи потребуются:

труба для дымохода и основы
лист металла;
пруты;
колосники.

Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи. Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

Этапы возведения буржуйки из трубы для бани

Внимание! Минимальная высота трубы дымохода, установленного над топливником, 4 м. Это обеспечит необходимую тягу.. Агрегат для бани своими руками:

Агрегат для бани своими руками:

Ракетная печь для бани

Для изготовления печи для бани потребуются материалы:

2 трубы разного диаметра квадратного сечения;
уголки из металла;
колосники.

Чертеж реактивной печи из металла

Трубы нарезают по размерам чертежа. В меньшей емкости на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения под углом 45 о с трубой большего размера.

Низ большей емкости отрезают под углом 45 о. Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

Реактивная печь из трубы квадратного сечения

В народе простейшую конструкцию печи называют «топи мойся».

Печь из газового баллона для бани

Пустые газовые баллоны идеально подходят для изготовления маленькой печи для бани объемом до 10 м3. Емкость тщательно освобождают от остатков газа и срезают кран.

В верхней части баллона делают отверстие для дверцы топки. Емкость поворачивают на бок и с одной стороны делают 5 рядов отверстий с шагом 2 см, диаметром 1 см.

Отверстия зольника получаются на дне печи

Над отверстием приваривают кусок швеллера. Это короб для выдвижного зольника.

На топку и зольник приваривают двери и щеколды. К задней стенке приварили трубу для дымоотвода.

Дверки приварили на зольник и топку

Далее производят пробную топку.

Устройство отопления для бани из газового баллона:
