Схема установки распашных ворот: нюансы составления

Типы ворот и их отличительные особенности

Для успешного изготовления любого типа воротной конструкции своими руками необходимы три основных компонента – облицовочный материал, инструментарий и запас времени. Каждому садовому наделу и внутренней территории характерно применение определенного вида ворот, поскольку каждый из них имеет свою технологию открывания и монтажа, чертежи, рекомендуемую отделку, а также расходные принадлежности. Для определения оптимального из них, необходимо выявить свойства, достоинства и недостатки наиболее используемых типов ворот.

Распашные

Принцип работы распашных ворот обусловлен их строением, которое включает в свой состав две створки, распахивающиеся в противоположные друг от друга стороны. Возведение таких ворот поможет изрядно сэкономить время при организации въезда и выезда.

Основными достоинствами являются:

• простота монтажа;
• надежность;
• возможность использования автоматики;
• долговечность.

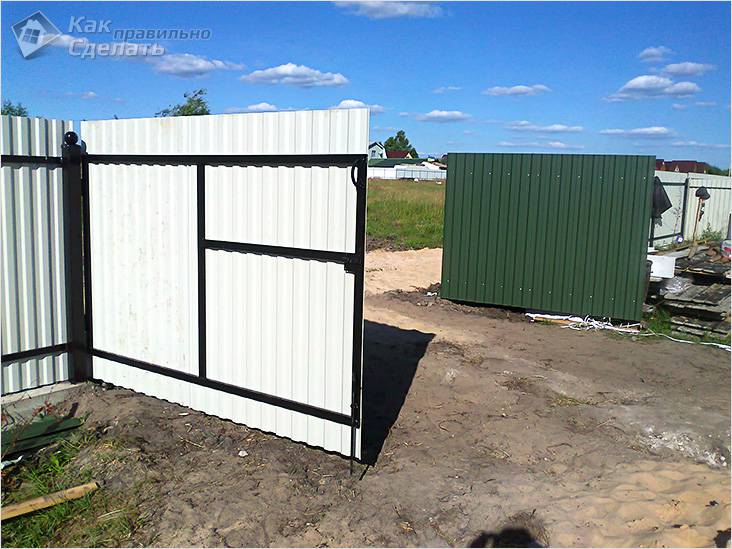

Металлические распашные ворота

Недостатки:

• наличие очищенного пространства для открывания створок ворот, которое необходимо поддерживать в должном состоянии и в зимний период;
• в варианте использования ворот в автоматическом режиме потребуется приобретать два комплекта двигателей на каждую из створок, что существенно отразится на общей стоимости.

Откатные

Обладая бесспорным преимуществом, по сравнению с предыдущим видом, откатные ворота представляют собой конструкцию, состоящую из одной створки, смещающуюся параллельно обустроенным опорным столбам, вдоль линии ограждения, в определенную сторону.

Эта категория ворот, в свою очередь, подразделяется на три подгруппы, которые бывают подвесными, консольными и рельсовыми, поэтому приобретая тот или иной комплект таких ворот необходимо представлять специфику возведения и особенности дальнейшей эксплуатации. Так, подвесной вид предусматривает изготовление специальной навесной страховочной балки, которая является основанием для крепления и последующего передвижения створок.

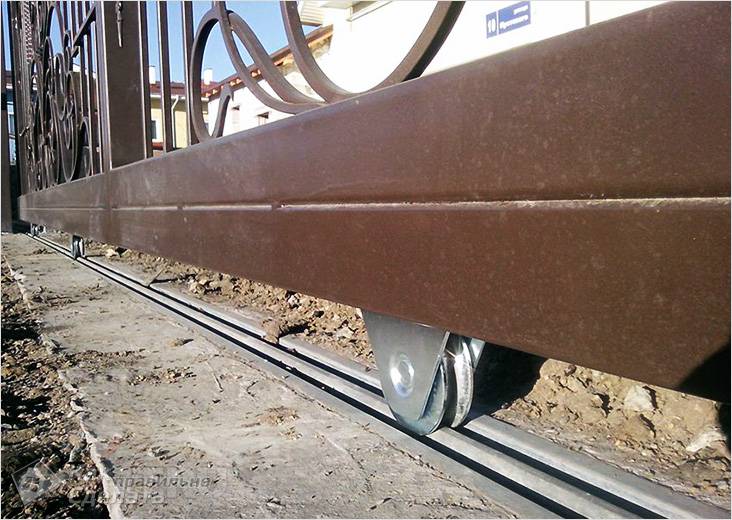

Рельса

Консольный вид подразумевает установку консольных механизмов и швеллерной балки, а также наличие нескольких дополнительных метров для оптимального отката ворот, а рельсовому варианту присуще размещение внизу конструкции направляющего рельса.

Откатные ворота из профлиста

Преимуществами таких ворот являются:

• компактность и отсутствие необходимости подготовки очищенного пространства для открывания створок;
• возможность использования автоматики;
• практичность;
• умеренная ценовая политика;
• организация широкого проезда, а также удобство дистанционного управления воротами).

Недостатки:

• постоянный контроль над чистотой и наличием смазки роликовых механизмов;
• проведение ряда подготовительных процедур (расчет расстояния для отката створок и наличие идеально ровного ограждения);
• базовые строительные навыки и знание особенностей монтажа.

Раздвижные

Являясь разновидностью откатных конструкций, раздвижные ворота представляют собой две створки, раздвигающиеся в две противоположные стороны. По технологии передвижения раздвижные ворота также подразделяются на составляющие группы, как и вышеописанный тип ворот. Определяющим достоинством такого открывающего механизма является снижение общего веса ворот за счет распределения нагрузки на два каркаса, однако этот плюс достигается использованием двух комплектов двигателей, что в значительной степени увеличивает итоговую стоимость.

Гаражные ворота

Один из самых простых вариантов самодельных конструкций. Гаражные ворота своими руками могут быть изготовлены любым новичком. Ее основной плюс это легкость установки и минимальное обслуживание. К тому же такие ворота характеризуются надежностью и износостойкостью.

Принципиальная схема включает в себя подвесные ворота и при желании калитку. Они устанавливаются на петли. Единственный уход за которыми заключается в регулярном смазывании петель.

На фото ворот, изготовленных своими руками можно увидеть, что при желании ворота могут открываться в любую из сторон, или даже в обе сразу.

На вкопанные столбы устанавливаются надежные и прочные сваи вкапываются в землю и заливаются цементом. На них крепятся металлические рамы, на которых установлена внешняя обшивка.  В качестве нее могут выступать деревянные или металлические листы. Все чаще используется профнастил.

Нюансы возведения ворот

При установке ворот на дачу важно сделать правильные чертежи, поскольку именно они помогут купить необходимое количество материала. Заранее подготавливаем следующие инструменты:

1. сварочная машина;
2. болгарка;
3. молоток;
4. рулетка;
5. уровень;
6. краска.

Также потребуются все составляющие элементы ворот (материалы). Обычно нужны трубы, крепления, механизмы и панели из металла или дерева (для обшивки).

Как правильно определить размеры подвижной секции

При подготовке материалов необходимо определить размер раздвижной секции. В первую очередь выбираются профильные трубы. Размеры – 60х40х2,5. Их покрывают листами для облицовки. Размер зависит от размеров транспорта, который будет выезжать через них. Стандартная ширина – 2,5 м (для грузовиков – 3,5 м). Высота – 1,5 м, но люди больше предпочитают 2 м. Кроме труб нам понадобятся следующие детали:

1. Ролики.
2. Механизмы управления.

Установка столбов

Установка столбов для забора производится разными способами в зависимости от грунта.

Для раздвижных ворот своими руками фундамент не нужен. Но наличие опор в качестве каркаса все рано необходимо, ведь к ним мы будем приваривать листы. Зачищаем трубы болгаркой, покрываем их грунтовкой. Покрываем поверхность краской. Последняя выбирается в зависимости от предпочтений владельца. Но для металла требуется специальная краска, которая подойдет для этого материала.

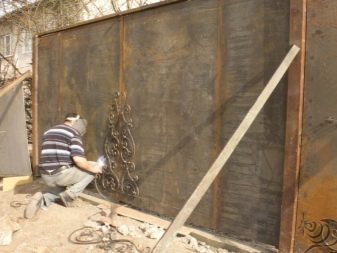

После монтажа труб можно начать сваривать сам каркас

Уделяем внимание стыкам, защищаем их от попадания влаги, поскольку это может стать причиной накопления ржавчины внутри. Чтобы защитить стыки, их можно покрыть при помощи герметика или приварить небольшие кусочки металла

После создания каркаса можно начинать приваривать листы из профнастила.

Фундамент

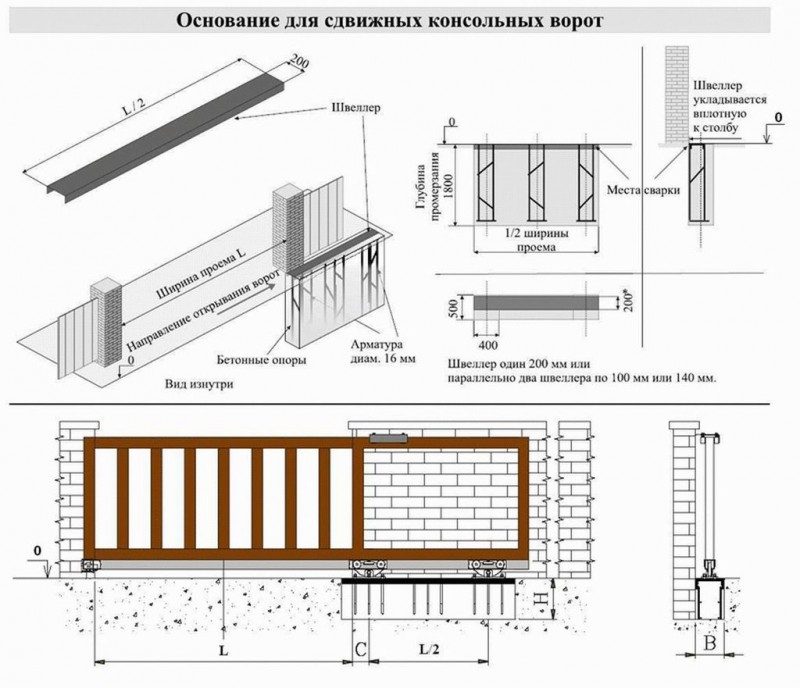

Если выбрана конструкция откатного типа, требуется наличие фундамента. Следует выкопать траншею 1,5 метров в глубину и 40 сантиметров в ширину. Туда помещаем швеллер, к которому приварены куски арматуры. Заливаем конструкцию бетоном. Для полного высыхания бетона понадобится около недели (время может отличаться в зависимости от погоды).

Изготовление рамы подвижной створки

Используя болгарку, трубы необходимо очистить от коррозии. Если болгарки нет, можно заменить наждачной бумагой, но чистка займет больше времени и усилий. Красим трубы. Делаем внешний каркас из труб, потом привариваем к нему внутренний. Следующий шаг – обшивка при помощи деревянных или металлических листов. Их необходимо устанавливать на механизмы управления, если ворота откатные.

Монтаж подвижной секции

На швеллере необходимо установить ролики. Сверху одевается направляющая, и привариваются конструкции роликов. Следующий шаг – поддерживающие крепления. В конце все ролики и крепления необходимо покрыть грунтовкой, поскольку именно они первыми поддаются коррозии. Одеваем ворота на ролики.

Монтаж узла автоматики

На калитку ставится замок, чтобы ворота надежно закрывались. Если нам нужно, чтобы ворота открывались сами, устанавливаем автоматические электроприводы для открывания створок. Обычно такие используют для раздвижных или откатных ворот. Благодаря этому открыть и закрывать ворота можно дистанционно, например, находясь в машине. Используется пульт управления.

Процесс и сложность монтажа ворот на дачу своими руками зависит от выбранного типа ворот. Если с распашными проблем не возникает, то для выдвижных необходимы базовые навыки строительства, ведь могут возникнуть проблемы с установкой механизмов. Самое главное не ошибиться на этапе подсчета материалов.

Характерные признаки облицовочных материалов

Среди огромного множества представленных в ассортиментах строительных магазинов материалов, получивших наибольшее распространение при обустройстве въездных ворот, следует выделить металл и дерево. В этом вопросе выбор того или иного сырья преимущественно зависит от финансовых возможностей хозяина.

Металл

Безусловно, преимущественное предпочтение в этой категории материалов отдается профлисту, поскольку он обладает рядом важных отличительных достоинств, однако, как и каждое сырье, имеет некоторые недостатки.

Достоинствами такого материала являются:

• прочность за счет жесткости первоосновы;
• умеренная стоимость;
• простота монтажа;
• устойчивость к пагубным воздействиям внешней среды;
• широкий выбор цветовой гаммы;
• продолжительность эксплуатации.

Недостатки:

• при легких повреждениях защитной оболочки листа, возможно появление коррозии;
• шумность при попадании атмосферных осадков.

Ворота из сетки рабицы

В представленной категории материалов можно выделить и такого представителя, как сетка- рабица. Ворота такого плана обладают высокой пропускной способностью света, у них малая парусность и имеют небольшой вес. Кроме этого, крепление сетки осуществляется в короткие сроки и без изнуряющих усилий.

Дерево

В настоящее время ворота на основе дерева – редкое явление. Это обстоятельство обусловлено бесконечным стремлением к безопасности и долговечности, которые с легкостью достигаются использованием металлических изделий. Выполнение каркаса для створок и облицовки из древесины, со временем приводит к провисам ворот и деформации всей конструкции за счет своей громоздкости и большого удельного веса. Безусловно, использование древесины в качестве основы для ворот, строительства дачных объектов и декораций участка выделяет натуральную составляющую внешнего вида и позволяет прочувствовать единение с природой, однако требует специальную обработку каждого элемента и последующий регулярный сезонный ремонт.

Среди достоинств такого сырья следует выделить:

• низкую стоимость;
• доступность материала;
• минимальное количество инструмента и расходных приспособлений, что существенно позволяет сэкономить бюджет;
• приятную эстетику;
• быстрый монтаж;
• легкость обработки.

Ворота из штакетника

Однако приятные положительные характеристики в значительной степени перекрываются отрицательными свойствами такого материала. Основные из них:

• непродолжительный период эксплуатации;
• невысокая прочность;
• подверженность к воздействию отрицательных факторов окружающей среды;
• боязнь резких перепадов температур и повышенного содержания влаги;
• склонность к воспламенению.

Изготовление распашных ворот – инструмент и материал

Убедившись, что можем изготовить их своими руками, приступим к строительству.

Требуемый инструмент для изготовления распашных ворот и расходный материал к нему.

Инструмент

Обязательный для изготовления каркаса и обустройства стоек:

• болгарка. Предназначена для резки и шлифовки металлических заготовок;
• нарезные диски;
• шлифовальные диски;
• сварочный аппарат;
• электроды;
• рулетка;
• строительный уровень;
• уголок;
• молоток;
• лопата;
• мастерок.

• компрессор, краскопульт или кисточки для окрашивания стоек и/или ворот;
• дрель. Если понадобится для крепления обшивки ворот;
• клепатель, а также заклепки к нему.

труба для изготовления рамы. Предпочтительно использовать профильную трубу 60х40х1,5. Подойдет и 40х20х1,5. Окончательный выбор зависит от отделочного материала и учета ветровой нагрузки;

труба для изготовления стоек. Здесь также следует руководствоваться весом готовых ворот.

Общие рекомендации по выбору таковы:

1. вес ворот в пределах 150 кг. и ниже. Подойдет труба 80х80х4;
2. вес ворот от 150 кг до 300 кг. Труба – 10х100х5;
3. вес ворот превышает 300 кг. Труба –140х104х5.

Совет: Для стоек может быть использовать кирпич, бетон или даже дерево. В любом случае соотносите свойства материала с предполагаемой нагрузкой.

петли для распашных ворот. Могут быть регулируемыми и нерегулируемыми. Должны быть изготовлены из качественного материала и обладать способностью выдерживать значительный груз;

замки. Могут быть механические и электромеханические. Выбор на усмотрение;

краска. Нужна для окраски стоек и/или обшивки;

обшивка. Здесь также полная свобода выбора. Главное, чтобы было вам по нраву и по карману;

автоматика для распашных ворот. Для возможности сделать автоматические ворота. Можно не устанавливать вообще или установить позже. Но, если ее установка предполагается, пусть и в отдаленном будущем – каркас распашных ворот лучше делать более прочным.

Удачные примеры и варианты

При желании посмотреть на свой дачный участок другими глазами, многие не знают, с чего начать. Специалисты рекомендуют начать с самого начала, как и все дела.

Начинайте сначала – поменяйте или своими руками сделайте форму и цвет калитки и ворот. Самодельная серая калитка волшебным образом преображается в волшебную дверцу из каморки Папы Карло или какой-нибудь навязшей в зубах нарнии.

Сначала следует выбрать материал, из чего будет изготавливаться такое чудо.

Для дачи вполне подойдёт дерево, ДВП/ДСП, профлист.

В случае если забор каменный, лучше всего подойдут выкованные металлические ворота.

Размер выбирается в соответствии с размерами участка. Разумеется, что для хозяйственных целей необходима достаточная ширина ворот для проезда повозок/тракторов/грузовиков/велосипедов.

Стандарт для калиток – шире 1 м, а для ворот – шире 2,6 м.

Зазор над поверхностью земли не должен быть менее 20 см

Это важно, потому что удобно открывать створки ворот поверх слоя снега зимой

Чтобы раскрасить калитку, необходимо призвать свою фантазию. Конечно, цвета будут сильно отличаться при раскрашивании калитки из цветных карандашей от гаммы цветов кованых прутьев основания ворот.

Необходимо тщательно продумать организацию пространства, свободного въезда/входа и выезда/выхода. Человеческий фактор тоже играет немалую роль, так как не всем нравится публичность, а соседи, как правило, любопытны.

Если почва у калитки или ворот болотистая, необходимо будет принять меры к укреплению поверхности песком, гравием, уложить плитку или заасфальтировать площадку и дорожки.

Конечно, дерево поддается обработке гораздо легче, чем металл, но если в наличии есть сварочный аппарат, самые простые слесарные инструменты, арматура, умелые руки и помощник – нет ничего невозможного!

• Обычно начинают с составления эскиза. Набросайте чертеж с предварительными размерами, определитесь с материалами, которые есть у вас в наличии.
• Необходимо начать с изготовления рамы: из швеллера либо трубы собирают внешний прямоугольник соответственно задуманным размерам. Все части сваривают.
• Разумеется, при работе со сварочным агрегатом не стоит пренебрегать правилами пожарной и личной безопасности: применяйте защитную маску со светофильтром, специальную одежду, обувь. Если идет дождь, сварка под открытым небом запрещена.

• Раму обшивают с использованием различных материалов: доски, металлический лист, пластиковые панели.
• Следующий шаг – навесы. На раме и опоре размечают точки крепления, приварите шарниры.
• В конце работ занимаются отделкой калитки – прикрепляют ручки, шпингалеты, петли для навесного замка, раскрашивают полотно.

Нет ничего проще, чем сделать калитку из дерева!

Сплошь и рядом после каких-либо работ остается деревянный материал, обрезки досок и так далее, который как нельзя лучше подойдут для исполнения замечательной калитки или ворот.

Последовательность действий будет приблизительно та же самая, разве что не потребуется сварочный аппарат, а инструменты и крепеж не очень будут отличаться от упомянутых выше.

Успехов!

О том, как сделать своими руками кованые ворота с калиткой, смотрите в следующем видео.

Альтернатива распашным воротам

Если распашные не устраивают вас из-за площади открытия ворот, просмотрите возможные чертежи откатных ворот. Возможно, соорудите их у себя. Только такие ворота станут вдвойне тяжелее. Поскольку вместо площади двух створок распашных, здесь они будут сварены вместе. Добавится и конус в одном конце такой конструкции.

Он необходим, чтобы полностью закрывать пространство въезда. Поэтому двигать такие ворота по одной линии вдоль забора вручную проблематично.

Их длина для стандартных ворот на усадьбу равняется четырем метрам. Движущий угол добавляет еще не менее 1,6 метра. Крепление кардинально отличается от распашных.

По длине ворот внизу вмонтированы профиль-салазки для продвижения конструкции по ним. С двух их сторон вделаны в бетон прямоугольники высотой чуть выше ворот с расстоянием между вертикалями 10-15 см. Сквозь них движется рама, а при закрытии они держат её. С одной стороны на два метра бетонируете площадку, на ней укрепляете продолжение профиля и весь механизм движения.

На сайте также можете скачать чертеж гаражных ворот. Ниже расскажем об одной гаражной конструкции.

Фото ворот своими руками

Также рекомендуем просмотреть:

• Табурет своими руками
• Отделка дверей своими руками
• Карниз своими руками
• Складной стул своими руками
• Пуф своими руками
• Раскладной стол своими руками
• Полка под телефон
• Декупаж мебели
• Эксцентрик мебельный
• Шезлонг своими руками
• Кресло своими руками
• Перетяжка стульев
• Ключница своими руками
• Стеллажи для гаража
• Полочки своими руками
• Телескопические направляющие
• Стол-скамейка
• Стул своими руками
• Вешалка своими руками
• Откидная кровать
• Шкаф-купе своими руками
• Сборка мебели
• Детский столик своими руками
• Мебель из дуба
• Раздвижной стол своими руками
• Мебельные петли
• Стол из спила дерева
• Откидной столик
• Панели для стен своими руками
• Столик для ноутбука
• Складной стол своими руками
• Как сделать кровать
• Лавочка своими руками
• Прихожая своими руками
• Мебель для дачи
• Как обновить мебель
• Компьютерный стол своими руками
• Скамейка со спинкой
• Столик для пикника
• Мебель для бани
• Садовые качели своими руками
• Подставка для цветов своими руками
• Мебель из поддонов
• Декор для мебели
• Реставрация мебели

Обратим внимание на монтаж

Высоты достаточно двух метров, столько же ширины каждой створки. Они распахиваются или сразу, или отдельно каждая, внутрь двора или наружу. Это надо сразу продумать. Навешиваются на петли, хорошо смазанные графитовой смесью, чтобы не скрипели.

В закрытом состоянии, если нет механизма открывания, они фиксируются несколькими способами. Либо поперечно навесной дюймовой трубой на паре крюков по каждой распашке, либо крепежом на стыке растворок, вмонтированном в бетон. Нижнее крепление понадобится и в случае простого фиксирования каждой распашки.

Облицовка, крашеный профнастил или поликарбонат, крепится к рамам на болты или саморезы. Последних метизов на квадратный метр крепления надо восемь – десять штук.

Последний материал оставляете в его полупрозрачности или окрашиваете цветом на ваш вкус. Удачно смотрится профнастил, продолжающийся в виде забора от ворот по всей длине лицевой части усадьбы.

Минус формата ворот – большой их разворот.  Это особенный недостаток для зим, когда надо много снега вычищать, чтобы открыть ворота.

Принципы установки ворот для дачи своими руками

Популярным вариантом для дачи являются постройки из поликарбоната. Их монтаж проходит в комбинированном с другими материалами виде. На их установку может быть потрачено всего несколько дней с привлечением помощника.

Стоит следовать определенному набору действий:

1. Разметка участка. Следует узнать параметры ворот – их высоту, ширину, определиться, в какую сторону они будут открываться.

Монтаж опорных столбов. На их конструкцию навешиваются ворота. Часто столбы используются из стали. Они прочные и способны выдержать вес поликарбоната
Сборка. Дачные ворота представляют собой две дверцы. Оптимальной формой считается прямоугольная. Листы поликарбоната крепятся на металлические ребра
Крепление поликарбонатных листов для ворот происходит при помощи шурупов и саморезов
Устранение грубых срезов листов. На края поликарбоната крепятся специальные полосы, способные скрыть недостатки неаккуратной нарезки пластин и добавить привлекательности внешнему виду дачных ворот
Подвеска створок ворот. Они закрепляются на петли. Регулируются вручную

Для подробного ознакомления с принципом установки ворот для дачи рекомендуем просмотреть видео в соседней вкладке:

Что нужно знать при выборе ворот для дачи

Мало ориентироваться на стоимость и общий внешний вид будущей входной зоны, хотя сегодня данные факторы значат немало. Нужно также понимать целый список обязательных требований, на которые мы не привыкли обращать внимания. Но они достаточно весомые, чтобы просто забыть их или проигнорировать!

Нужно заведомо знать, какими именно будут ворота: стандартные распашные, внутрь или наружу, откатные, одно- или двустворчатые и так далее.
Важно определить радиус открывания, например, чтобы места во дворе хватило для движения секции, если внутрь должен быть загнан автомобиль.
Немало значит и вес секций. Он определяет очень много, но изначально, удобство использования конструкции и параметры установки.
Просчитайте, насколько сочетаются материалы, ведь не всегда хорошо смотрится вместе то, что вы придумали

В проекте это одно, но в реальности – совсем другое дело.
Размеры дачных ворот по длине, в высоту, сочетание размеров – дело собственных требований, что отражается только на внешнем виде, общем весе и, что естественно, стоимости.

Не забудьте обратить внимание на специальные условия, которых, в зависимости от параметров новых дачных ворот, может быть немало:

• Колесики для каждой секции, если створки довольно тяжелые. Колесики помогут правильно направить ворота при открытии и закрытии, а также станут отличным упором, ограничивающим и полностью исключающим провисание в будущем;
• Также необходимо заранее подумать, насколько важна визуальная защита. Скажем, наборные кованые ворота дадут возможность просматривать весь двор с улицы, створки из поликарбоната смогут скрыть все секреты двора, а конструкция из профнастила и вообще ограничит визуальный контакт;
• Некоторые материалы обладают эффектом парусности. Например, если профнастил установлен на металлическую раму будущих ворот и закреплен только по периметру, под воздействием изменения температур и сильного ветра, створки будут выгибаться и издавать неприятные звуки. Тогда лучше установить несколько дополнительных ребер жесткости для крепления материала.

Можно узнать о бюджетном варианте забора для дачи.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже  ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

• Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
• Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Этапы производства работ

Вне зависимости от типа конструкции, все действия по их изготовлению разбиваются на несколько этапов.

1. Выбор проекта. Имеются в виду не только конструктивные особенности, но и габаритные размеры. Одновременно следует точно определиться с местом расположения – ворота должны иметь свободное пространство для открывания/закрывания. Различные типы ворот имеют свои отличия, одним для функционирования необходимо много свободного пространства, другие таких проблем не имеют. Ширина проезда должна выбираться с учетом типа и размеров автомобильного транспорта.

2. Покупка материалов изготовления, фурнитуры и элементов декора. Если ворота имеют сложную конструкцию, то требуется покупать электрическое оборудование, системы управления и обеспечения безопасности. Отдельно решается вопрос с источниками электроснабжения. Материалы рекомендуется покупать с небольшим запасом, так как уже во время изготовления могут возникать потребности в небольших корректировках конструкции.

3. Изготовление элементов ворот. Согласно выбранному типу, надо подготовить все элементы конструкции, проверить их соответствие запланированным размерам. На заключительном этапе поверхности окрашиваются устойчивыми красками для наружных работ.

4. Монтаж на месте. В зависимости от вида ворот, монтажные мероприятия могут состоять из нескольких этапов. Первый ­­– земляные и строительные работы. Имеется в виду сооружение кирпичных столбиков или заливка бетонных фундаментов под металлические вертикальные стойки. Дополнительно могут бетонироваться специальные элементы. Второй – монтажные работы. Отдельные элементы собираются в единую конструкцию, проверяется функциональность каждого из них. При необходимости делается подгонка, исправляются обнаруженные проблемы.

Как видно из перечня, объем работ довольно большой и требует серьезных практических навыков исполнителей.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

• Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

• Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно,  самую надежную стандартную систему подъема — стандартную.
• Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
• Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
  • площадь ворот до 8 м2,  добавляют 400 мм.
  • площадь ворот больше 8 м2,  — увеличивают на 450 мм.
  • низкий подъем (глубина вхождения) — прибавить надо 550 мм;

  • высокий подъем — прибавить надо 65 мм и 850 мм.

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола  и потолка (в районе установки ворот)

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.
