Как определить параметры светодиода?

Особенности подключения RGB и COB светодиодов

Светодиоды с аббревиатурой RGB – это полихромные или многоцветные излучатели света разных цветов. Большинство из них собираются из трех светодиодных кристаллов, каждый из которых излучает свой цвет. Такая сборка называется цветовая триада.

Подключение RGB-светодиода производят так же, как и обычных светодиодов. В каждом корпусе такого многоцветного источника света располагаются по одному кристаллу: Red – красный, Green – зеленый и Blue – синий. Каждому светодиоду соответствует свое рабочее напряжение:

• синему – от 2,5 до 3,7 В;
• зеленому – от 2,2 до 3,5 В;
• красному – от 1,6 до 2,03 В.

Кристаллы могут быть соединены между собой по-разному:

• с общим катодом, т. е. три катода соединены между собой и с общим выводом на корпусе, а аноды – каждый имеет свой вывод;
• с общим анодом – соответственно для всех анодов вывод общий, а катоды – индивидуальные;
• независимая цоколевка – каждый анод и катод имеет собственный вывод.

Поэтому номиналы токоограничивающих резисторов будут разными.

Соединение кристаллов RGB-светодиода по схеме с общим катодом.

Соединение «с общим анодом».

В обоих случаях корпус диода имеет по 4 проволочных вывода, контактных площадок в SMD-светодиодах или штырька в корпусе «пиранья».

В случае с независимыми светодиодами выводов будет 6.

В корпусе SMD 5050 кристаллы-светодиоды располагают так:

В корпусе многоцветного 3 независимых кристалла зелёного, красного и синего цвета. Поэтому при расчёте номиналов резисторов помните – каждому цвету соответствует свое напряжение диода.

Подключение светодиодов типа COB

Аббревиатура COB – это первые буквы английского словосочетания chip-on-board. По-русски это будет – элемент или кристалл на плате.

Кристаллы клеят или паяют на теплопроводящую подложку из сапфира или кремния. После проверки правильности электрических соединений, кристаллы заливают желтым люминофором.

Светодиоды типа COB – это матричные конструкции, состоящие из десятков или сотен кристаллов, которые соединены группами с комбинированным включением полупроводниковых p-n-переходов. Группы – это последовательные цепочки светодиодов, количество которых соответствует напряжению питания светодиодной матрицы. Например, при 9 В это 3 кристалла, 12 В – 4.

Цепочки с последовательным включением соединяют параллельно. Таким образом набирают требуемую мощность матрицы. Кристаллы синего свечения заливают желтым люминофором. Он переизлучает синий свет в желтый, получая белый.

Качество света, т. е. цветопередачу регулируют в процессе производства составом люминофора. Одно- и двухкомпонентный люминофор дает невысокое качество, т. к. имеет в спектре 2-3 линии излучения. Трех- и пятикомпонентный – вполне приемлемую цветопередачу. Она может быть до 85-90 Ra и даже выше.

Подключение этого вида излучателей света не вызывает проблем. Их включают как обычный мощный светодиод, питаемый источником тока стандартного номинала. Например, 150, 300, 700 мА. Производитель СОВ-матриц рекомендует выбирать источники тока с запасом. Он поможет при запуске светильника с COB-матрицей в эксплуатацию.

История создания светодиода.

Она насчитывает всего чуть больше ста лет. Первое упоминание о свечении диода относится к 1907 году. Английский физик Генри Раунд заметил разноцветное излучение при течении электричества через соединения карбид кремния-металл. Такое явление получило название электролюминесценция.

Спустя почти двадцать лет в 1923 году российский ученый Олег Лосев проводил подобные эксперименты в Нижнем Новгороде. Физик обнаружил свечение на месте контакта карбида кремния и стальной проволоки. Лосев опубликовал результаты своих исследований, и обосновал, что электролюминесценция наблюдается именно на границе соприкосновения разнородных материалов. Теоретическую базу под открытие подвести не смогли, и дальнейшего развития оно не получило. Хотя Лосев предсказал использование электролюминесценции для создания маломощных и миниатюрных источников света. Физик даже придумал конструкцию светового реле, но дальше исследования не продолжились.

В 1961 году, еще через сорок лет, американские изобретатели Д. Р. Байард и Г. Питтман придумали технологию выпуска светодиодов из арсенида галлия. В 1962 году они получили патент, и начался промышленный выпуск. Однако, их led-элемент испускал инфракрасное излучение, то есть был не видим человеческому глазу.

Но в том же 1962 году американский физик Ник Холоньяк изобрел красный светодиод. В 1971 году его соотечественник Жак Панков придумал синий. А в 1972 Джордж Крафорд открыл желтый led.

Впрочем, до семидесятых годов XX века светоизлучающие диоды оставались очень дорогими. Фирма «Монсанто» первой в мире удалось организовать массовое производство led в качестве индикатора.

В семидесятых годах группе советских ученых под начальством Ж. Алферова удалось синтезировать неизвестные до этого полупроводниковые вещества. Их начали получать на предприятиях и в лабораториях. А на основе этих соединений запустили серийное изготовление светодиодов.

В 1983 году Citizen Electronics придумала и внедрила на своих предприятиях светодиоды плоской конструкции (SMD).

В девяностые годы японские ученые И. Акасаки, Х. Амано и С. Накамура придумали, как значительно удешевить производство синих led. Технологию успешно опробовала фирма Nichia с 1993 года. А с 1996 года они начали изготовление белых led-элементов, чей свет получается из сочетания красного, синего и зеленого. В дальнейшем на базе открытия японских ученых стали стремительно развиваться новые методы производства световой техники: лампочек, дисплеев с подсветкой и других приборов.

В 2003 Citizen Electronics придумали новейшую технологию производства СОВ (Chip-On-Board). Она заключается в монтаже полупроводникового элемента на подложку при помощи специального непроводящего клея.

Очевидно, что история светоизлучающих диодов только набирает обороты, а технологии становятся все более совершенными.

Для создания разных цветов потребовалось много времени.

Каковы основные характеристики светодиодов?

При выборе таких элементов для той или иной цели, каждый обращает внимание на их технические данные. Основное, на что следует обратить внимание, приобретая приборы на их основе:

• ток потребления;
• номинальное напряжение;
• потребляемая мощность;
• температура цвета;
• сила светового потока.

Это то, что мы можем увидеть на маркировке светодиодных ламп. На самом же деле, характеристик намного больше. О них сейчас и поговорим.

Ток потребления светодиода – что это такое

Ток потребления светодиода равен 0.02 А. Но это относится лишь к элементам с одним кристаллом. Существуют и более мощные световые диоды, в составе которых может быть 2, 3 и даже 4 кристалла. В этом случае ток потребления будет увеличиваться, кратно числу чипов. Именно этот параметр и диктует необходимость подбора резистора, который впаивается на вводе. В этом случае сопротивление светодиода не дает высокому току мгновенно сжечь LED элемент. Это может произойти по причине высокого тока сети.

RGB прожекторы с контроллером и пультом ДУ действительно хороши

Номинальное напряжение

Напряжение светодиода имеет прямую зависимость от его цвета. Это происходит по причине разности материалов для их изготовления. Рассмотрим эту зависимость.

Цвет светодиода	Материал	Прямое напряжение при 20 мА
		Типовое значение (В)	Диапазон (В)
ИК	GaAs, GaAlAs	1,2	1,1-1,6
Красный	GaAsP, GaP, AlInGaP	2,0	1,5-2,6
Оранжевый	GaAsP, GaP, AlGaInP	2,0	1,7-2,8
Желтый	GaAsP, AlInGaP, GaP	2,0	1,7-2,5
Зеленый	GaP, InGaN	2,2	1,7-4,0
Голубой	ZnSe, InGaN	3,6	3,2-4,5
Белый	Синий/УФ диод с люминофором	3,6	2,7-4,3

Сопротивление световых диодов

Сам по себе один и тот же светодиод может иметь различное сопротивление. Меняется оно в зависимости от включения в цепь. В одну сторону – около 1 кОм, в другую – несколько МОм. Но здесь есть свой нюанс. Сопротивление светодиода нелинейно. Это значит, что оно может изменяться в зависимости от подаваемого на него напряжения. Чем выше напряжение, тем ниже будет сопротивление.

Точечный потолочный светильник на диодах очень экономичен

Светоотдача и угол свечения

Угол светового потока светодиодов может различаться, в зависимости от их формы и материала изготовления. Он не может превышать 120. По этой причине, если требуется большее рассеивание, применяют специальные отражатели и линзы. Это качество «направленного света» и способствует наибольшей силе светового потока, которая может достигать 300-350 Лм у одного светодиода на 3 Вт.

Мощность светодиодных ламп

Мощность светодиода – величина сугубо индивидуальная. Она может варьироваться в диапазоне от 0.5 до 3 Вт. Определить ее можно по закону Ома P = I×U, где I – сила тока, а U – напряжение светодиода.

Мощность – довольно важный показатель. Особенно когда необходимо рассчитать какой блок питания необходим для того или иного количества элементов.

Цветовая температура

Этот параметр схож с другими лампами. Наиболее приближены то температурному спектру к светодиодным люминесцентные лампы. Измеряется цветовая температура в К (Кельвин). Свечение может быть теплым (2700-3000К), нейтральным (3500-4000К) или холодным (5700-7000К). На самом деле оттенков много больше, здесь указаны основные.

На такой платформе могут быть сотни кристаллов

Размер чипа LED элемента

Этот параметр самостоятельно измерить при покупке не удастся и сейчас уважаемому читателю станет понятно почему. Самые распространенные размеры – это 45х45 mil и 30х30 mil (соответствуют 1 Вт), 24х40 mil (0.75 Вт) и 24х24 mil (0.5 Вт). Если перевести в более привычную систему измерений, то 30х30 mil будут равны 0.762х0.762мм.

Чипов (кристаллов) в одном светодиоде может быть много. Если элемент не имеет слоя люминофора (RGB – цветной), то количество кристаллов можно подсчитать.

Важно! Не стоит приобретать очень дешевые светодиоды китайского производства. Они могут оказаться не только низкого качества, но и характеристики их чаще всего завышены.
Подделку довольно тяжело отличить от оригинала при покупке

Как связана мощность лампы со световым потоком

Строго говоря, зависимость практически линейная. В среднем можно принять, что LED-лампа с матовым рассеивателем выдает 80 Лм (люмен) света на каждый потраченный Ватт. Если говорить о лампах накаливания — у них на эту мощность приходится всего 10 Лм. То есть 5-ваттная светодиодная лампа на самом деле эквивалентная 40-ваттной накаливания со световым потоком 400 Лм.

Но точные цифры не так важны — принципиально, что зависимость прямая. То есть, если лампа имеет меньшую мощность, чем на упаковке, то и света она будет выдавать меньше. Замерить световой поток без специальных приборов сложно, а вот мощность — легко. Это мы и решили сделать с продукцией 8 популярных брендов.

Параллельное соединение

Параллельное соединение светодиодов

В любой точке последовательной цепи сила тока одинаковая. Это упрощает расчет, предотвращает аварийные ситуации. При выходе одного элемента из строя отключаются все светодиоды. Поэтому исключено повреждение повышением напряжения. Отмеченные причины объясняют популярность применения данного способа при создании ленточных светильников, иных конструкций.

Определенные преимущества предоставляет применение параллельного соединения. В этом варианте изделие сохраняет частичную работоспособность при повреждении одной цепи. Такое решение обеспечивает одинаковое напряжение в местах подсоединения к источнику питания каждой ветки.

Использовать один резистор для нескольких параллельных диодов нельзя. Тщательный выбор сопротивления объясняется необходимостью точной регулировки тока. В некоторых ситуациях ошибки на 0,1-0,5 А становятся причиной поломок, радикального сокращения ресурса.

Реальные технические характеристики светодиодов значительно отличаются даже в одной товарной партии. По этой причине каждую цепь защищают отдельным резистором.

Виды светодиодов по назначению

По сфере применения светодиоды делятся на 2 группы: индикационные и осветительные. Оба вида могут быть разноцветные (с тремя кристаллами). Существуют так же диоды, излучающие ультрафиолетовый и инфракрасный свет.

Индикаторные светодиоды отличительные особенности

Индикаторные светодиоды используются для подсветки и индикации панелей и
дисплеев электроприборов, изготовления
световых табло, игрушек, елочных украшений. По форме они прямоугольные,
овальные или круглые, самые популярные имеют диаметр 3-10 мм, мощность до
0,2 Вт, яркость умеренная.

Индикаторные диоды делятся на:

• DIP – цилиндрические, одно- и многоцветные с углом рассеивания 20 градусов;
• Super Flux «Piranha – с прямоугольным корпусом, могут крепиться на плате, температура свечения разная, угол рассеивания 40-120 градусов, предназначены для использования на транспортных средствах и вывесках;
• Straw Hat – с большим радиусом линзы и небольшой высотой, угол рассеивания 100-140 градусов.

По типу кристаллов индикаторные изделия
бывают:

• двойные
  (фосфор и галлий), цвет оранжевый или зеленый;
• тройные
  (галлий, мышьяк, алюминий), цвет желтый или оранжевый;
• тройные
  (фосфор, мышьяк, галлий), цвет желто-зеленый или красный.

Осветительные светодиоды отличительные особенности

Назначение осветительных диодов – стать частью приборов освещения различного назначения (лент, ламп, фар, прожекторов, ручных фонариков). Большинство изделий этого вида обладают сравнительно большой мощностью и излучает белый свет.

К этой группе относятся:

• все
  СМД-диоды на медной или алюминиевой подложке с углом рассеивания 100-130
  градусов;
• COB-диоды
  с большим количеством кристаллом и мощным потоком света;
• Filament
  LED со спектром свечения, близким к лампам накаливания.

Технические характеристики светодиодной ленты

При выборе потребитель учитывает размеры ленточного изделия, мощность, вольтаж, вид светодиодов, их количество на метре, цвет, возможности резки.

Рабочее
напряжение

Первые светодиодные ленты производились с драйверами на 12 В. После появление мощных чипов стали выпускать полосы на 24 и 36 В, чтобы избежать перегрева печатной платы и перегорания токопроводящих нитей за счет снижения тока на каждом чипе. Потом появились разновидности, которые работают от электросети через выпрямитель, диодный мост и коннектор.

Вид диодов и число светодиодов на 1 метр

Зависимость мощности от видов светодиодов и количества на метре

Вид светодиода	Размер (мм)	Количество диодов в метре (шт.)	Мощность светодиода (Вт)	Мощность 1 м (Вт)
SMD 3528	3,5 х 2,8	30	0,08	2,4
60	4,8
120	9,6
SMD 5050	5 х 5	30	0,24	7,2
60	14,4
120	28,8
SMD 3014	3х1,4	60	0,1	6
120	12
240	24

Цвет
свечения

Полотно RGB+White двухрядное, температура свечения белого ряда может достигать 6000 кельвинов. Белый цвет дает возможность разбавлять интенсивность свечения RGB-диодов, чтобы получить мягкие пастельные оттенки. Такой светильник можно использовать как источник основного освещения, если отключить ряд с RGB.

Полотно White-MIX идеально для подсветки
предметов интерьера. Чипы с различной температурой света дают возможность
делать переходы от холодного до теплого свечения. Лента White-D-MIX
производится из SMD 3528, в одном чипе 2 вида люминофора, тона смешиваются
равномерно. Полотна White-TRIX отличаются белой платой, каналы с холодным,
дневным и теплым светом управляются отдельно.

Ленты SPI (динамичные) в быту
используются редко. Для них выпускаются контроллеры «Бегущий огонь»,
позволяющие создавать различные динамические эффекты цвета. Подобные изделия
выбирают для ресторанов и баров. RGB-ленты Pixel Light подключаются через
контроллеры, способные контролировать каждый чип. Из этих изделий создаются 2D
экраны для показа видеоэффектов.

Ленты DIP-LED используются вне помещений для подсветки фасадов, вывесок, транспортных средств. По принципу работы на нее похожи полотна из SMD 335 с боковым излучением. У обеих изделий луч распространяется параллельно плате, что удобно для подсветки отдельных предметов.

Цвет
основы

Основание любой светодиодной полосы покрыто клеем

Если при установке не используется декоративный профиль, важно выбрать светодиодную ленту с цветом основы, соответствующим расцветке интерьера

Существует несколько видов основы:

• прозрачная;
• белая;
• серая;
• коричневая;
• черная.

Класс
защищенности

Ленточные светодиодные изделия с классом защиты IP20 пригодны для использования в отапливаемых помещениях без пыли с нормальным уровнем влажности.

IP54 и IP65 боится минусовых температур, для улицы нужно выбрать изделие с маркировкой IP67. Для обозначения максимальной защиты используется значение IP68. Изделия с такой маркировкой подходят для ванных и фонтанов, их можно поместить даже в аквариуме.

Параметры
резки

Линии разреза (значки ножниц) указаны на
всей полосе.  На полотне из SMD 3528
расстояние между ними 5 см, из SMD 5050 – 10 см.

На лентах с питанием от 220 В последовательно соединяются 60 чипов. Разрезать такую полосу можно на куски длиной 50 см (если плотность 120 шт. на 1 м) или 1 м (если плотность 60 шт. на 1 м).

С этим читают

Особенности дешёвых ЛЕД

Сравнение китайской и фирменной светодиодной ленты

Низкая стоимость сама по себе не является доказательством плохого качества. Расширение масштабов производства и совершенствование технологических процессов снижает издержки. Однако в соответствующем сегменте рынка представлены изделия производителей, которые в действительности не соответствуют заявленным характеристикам.

Для определения возможных проблем обращают внимание на следующие параметры:

• в дешевых моделях основные части конструкции делают из алюминия;
• медные аналоги тяжелее, эффективнее отводят тепло, отличаются стойкостью к механическим воздействиям;
• в качественном изделии размер кристалла соответствует стандарту (0,762 х 0,762 мм или другому);
• о недостатках косвенно свидетельствует искажение пропорций рабочей зоны (прямоугольник вместо квадрата);
• для повышения надежности ответственные производители увеличивают количество проводников, применяют нити из благородных металлов.

Получение светодиода определенного цвета

Для получения светодиода того или иного цвета используется три технологии – покрытие люминофором, использование RGB светодиодов и применение разных полупроводниковых материалов.

Покрытие люминофором

Люминофором называется вещество, которое может преобразовать поглощаемую энергию в свет. Получение светодиодов путем нанесения люминофора на поверхность имеет свои преимущества:

• простота конструкции;
• низкая стоимость производства;
• экономия.

К недостаткам относятся:

• снижение светоотдачи из-за потери световой энергии;
• влияние на цветовую температуру;
• быстрее стареет при эксплуатации.

Люминофор используется в белых светодиодах. С помощью люминофорного покрытия создаются диоды с различной цветовой температурой.

RGB-технология

Смешивание цветов по RGB технологии также помогает получить светодиоды различного спектра (обычно используются для белого). На матрице устанавливаются 3 монокристалла, каждый из них дает свой спектр RGB. Путем конструирования оптической системы цвета смешиваются и дают нужный оттенок.

Преимущества:

• возможность поочередного включения того или иного цвета вручную или автоматически;
• можно вызывать разные оттенки, меняющиеся по времени;
• создание эффектных осветительных конструкций для рекламы и дизайна.

Недостатки:

• неравномерность светового пятна;
• неравномерность нагрева и отвода тепла.

Отрицательные качества вызваны расположением кристаллов полупроводника на поверхности. Из-за этого качественно организовать RGB модель сложно.

Применение различных примесей и полупроводников

Работа светодиода напрямую зависит от материала, из которого он выполнен. Использование полупроводников с различной шириной запрещенной зоны можно добиться нужного света от диода. От ширины запрещенной зоны зависит длина волны.

Для получения приборов в инфракрасном и красном цветовом спектре используются твердые растворы на основе арсенида галлия. Оранжевые, желтые и зеленые цвета получаются при помощи фосфида галлия. Синие, фиолетовые и ультрафиолетовые изготавливаются на основе нитрида галлия.

Другие способы определения полярности

Самый простой вариант для определения где плюс у светодиода – это батарейки с материнской платы, типоразмера CR2032.

Её напряжение порядка 3-х вольт, чего вполне хватит чтобы зажечь диод. Подключите светодиод, в зависимости от его свечения вы определите расположение его выводов. Таким образом можно проверить любой диод. Однако это не очень удобно.

Можно собрать простейший пробник для светодиодов, и не только определять их полярность, но и рабочее напряжение.

Схема самодельного пробника

При правильном подключении светодиода через него будет протекать ток порядка 5-6 миллиампер, что безопасно для любого светодиода. Вольтметр покажет падение напряжения на светодиоде при таком токе. Если полярность светодиода и пробника совпадёт – он засветится, и вы определите цоколевку.

Знать рабочее напряжение нужно, так как оно отличается в зависимости от типа светодиода и его цвета (красный берет на себя менее 2-х вольт).

И последний способ изображен на фото ниже.

Включите на тестере режим Hfe, вставьте светодиод в разъём для проверки транзисторов, в область помеченной как PNP, в отверстия E и C, длинной ножкой в E. Так можно проверить работоспособность светодиода и его распиновку.

Если светодиод выполнен в другом виде, например, smd 5050, вы можете воспользоваться этим способом просто – вставьте в E и C обычные швейные иглы, и прикоснитесь к ним контактами светодиода.

Любому любителю электроники, да и самоделок вообще нужно знать, как определить полярность светодиода и способы их проверки.

Будьте внимательны при выборе элементов вашей схемы. В лучшем случае они просто быстрее выйдут из строя, а в худшем – мгновенно вспыхнут синем пламенем.

Как определить искомый параметр для одного диода

Если нет возможности с помощью справочной литературы выяснить, какой ток потребляет один светодиод, тогда можно осуществить измерения своими руками. Это необходимо делать в той ситуации, когда длина подсветки будет не целой (например, 2,4 м).

Светодиоды

Для определения нужной величины вам понадобятся:

• лабораторный блок питания, рассчитанный на 12 вольт;
• постоянные резисторы (1 кОм, 560 Ом и 2,2 кОм);
• миллиамперметр;
• цифровой вольтметр;
• монтажный провод;
• мощный переменный резистор на 470-680Ом.

Определять нужно следующим образом:

• выясняем полярность диода с помощью монтажного провода и постоянного резистора. Если диод загорится, то это будет «+»;
• собираем электрическую цепь: постоянный резистор для нужного диода, переменный резистор, а также миллиамперметр. Параллельно светодиоду нужно подключить вольтметр;

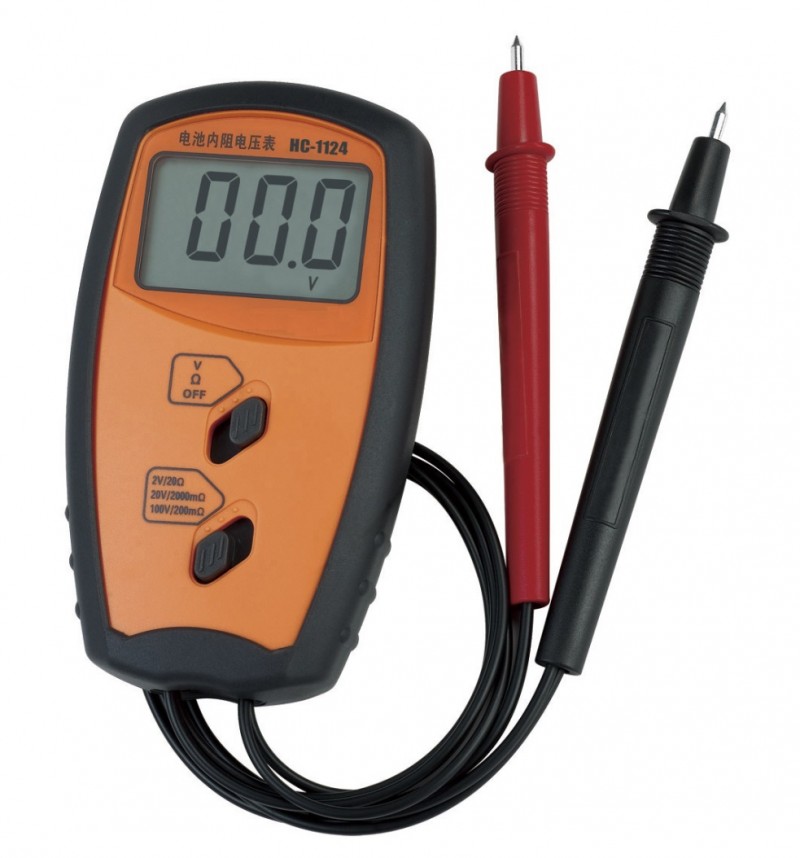

Вольтметр

• переменный резистор ставим на максимальное сопротивление;
• подключаем цепь;
• записываем показания прибора;
• далее уменьшаем сопротивление для переменного резистора и смотрим на вольтметр. Показания нужно записывать каждые 0,1В при нарастающем напряжении;
• когда напряжение будет расти меньше чем ток — уменьшаем сопротивление резистора.

В результате получим ток одного диода.

Терминология русским языком

Последовательное включение радиодеталей — это когда детали
соединены между собой только одной стороной, т.е. последовательно:

Параллельное включение радиодеталей — это когда детали соединены между собой в двух точках
— в начале и в конце.

Напряжение — сила, с которой электричество «вдавливается» в
провод, чтобы создать его ток.
Аналогична разности давления в начале и конце трубопровода, зависящей от силы насоса,
загоняющего воду в трубу.
Измеряется в вольтах (В).

Ток — «количество электричества», проходящее по проводу
в единицу времени.
Аналогичен количеству проходящей воды в трубе.
Измеряется в Амперах (А).

Сопротивление — сила, препятствующая прохождению электричества.
Аналогично сужению трубы, препятствующему свободному протоку воды.
Измеряется в омах (Ом).

Мощность — характеристика, отражающая способность, например,
резистора без вреда для себя (перегрева или разрушения) пропускать электрический ток.
Аналогична толщине стенок места сужения трубы.

Постоянный ток — это когда электричество течёт постоянно в
одну сторону, от плюса к минусу.
Это батарейки, аккумуляторы, ток после выпрямителей.
Аналогичен потоку воды, гоняемой насосом по закольцованной трубе в одну сторону.

Падение напряжения — разность потенциалов до и после детали,
дающей сопротивление электрическому току, то есть напряжение, замеренное на контактах этой детали.
Аналогично разности давления воды, гоняемой насосом по кругу, до и после одного из сужений трубы.

Переменный ток — это когда электричество течёт
то вперёд, то назад, меняя направление движения на противоположное с определённой частотой, например,
50 раз в секунду.
Это электрическая сеть освещения, розетки.
В них один провод (ноль) является общим,
относительно которого в другом проводе (фазе) напряжение то положительное, то отрицательное. В
результате при включении в розетку, например, электрочайника, ток в нём течёт то в одну, то в
другую сторону.
Аналогичен движению воды, которую
насос через трубу (фазу), опущенную сверху, то выдавливает в бак (ноль), то всасывает из него.

Частота переменного тока — число полных циклов (периодов) изменения
направления тока (туда-обратно) за секунду.
Измеряется в герцах (Гц). Один период за секунду равен частоте в 1 герц.
Переменный ток имеет прямой и обратный (т.е. положительный и отрицательный) полупериод.
В Российских
бытовых электросетях (в розетках и в лампочках) частота равна 50 герцам.

Основные выводы

Подключение светодиода возможно через резистор к сети или к блоку питания (драйверу) с постоянным током. Первый вариант подходит для лент и больших диодов. Для подключения к драйверу лучше использовать смешанную схему, если диодов больше 10-и.

Лучшими производителями лед-чипов считаются Osram, Philips, Wolta. Пользователи положительно отзываются о лампочках отечественного производства Navigator, Lisma, Gauss, X-Flash. Из китайских производителей можно отметить изделия Camelion.

При покупке важно учесть, что дешевые источники света лед могут обладать меньшей мощностью, чем указывает производитель. Неизвестные китайские компании экономят стабилизаторах и системах отвода тепла, качестве сборки

На рынке много подделок, только внешне похожих на продукцию популярных производителей. Перед созданием схемы желательно проверить характеристики мультиметром.

При наличии минимального опыта работы и свободного времени с паяльником можно сделать фонарик, настольную лампу, подсветку для аквариума или растений, гирлянды, элементы декора интерьера, подарки.

СледующаяКак выбрать и установить безопасный светильник для бани в парилку
