Способы вязки арматуры

Существует два способа фиксации арматурных прутков: ручной и автоматизированный.

При ручном методе используются четыре вида инструментов:

• Пассатижи;
• Крючок (простой и реверсивный);
• Шуруповерт с насадкой.

Пользоваться пассатижами не очень удобно. Поэтому их применяют редко и только для сборки небольших каркасов. Крючком пользуются чаще. Это простое приспособление при известной сноровке помогает быстро соединять стальные стержни.

Существует усовершенствованная модификация простого крючка (реверсивный). Ее основа — винт, который вращается при вытягивании рукоятки назад.

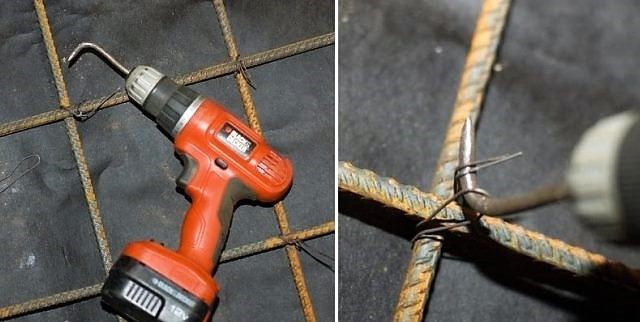

Объединив крючок с шуруповертом, домашние умельцы создали еще одно удобное приспособление для фиксации стальных прутков в каркасе.

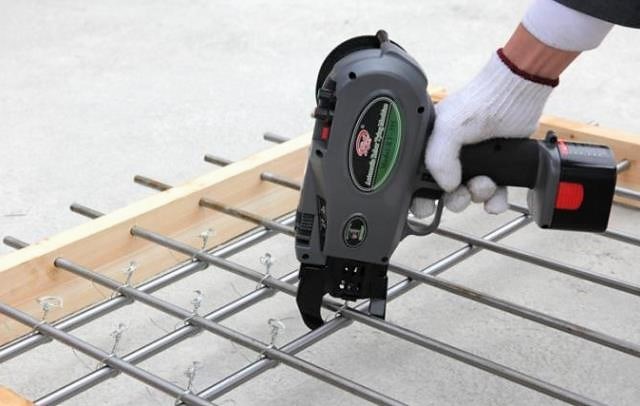

Автоматизированную вязку выполняют так называемым пистолетом. Это довольно сложное и дорогое устройство, применяемое на крупных объектах. Производительность его такова, что завязывание одного узла происходит за 1 секунду.

Устройство снабжено отсеком, в котором установлена бобина с проволокой. Рабочий орган пистолета подает ее к арматуре и связывает в узел.

Возможные ошибки и их последствия

Для опытного строителя вязка арматуры с предварительными расчетами материалов не представляет особой сложности. Ошибки допускают в основном частные застройщики, не имеющие навыков подобных работ.

Самые распространенные ошибки:

• неправильный расчет прочности продольной арматуры (приводит к быстрому разрушению бетонной конструкции);
• неправильная укладка арматуры по углам каркаса (фундамент не выдержит нагрузок на разрыв и постепенно растрескается);
• применение для вязки недостаточно прочной проволоки (соединения не выдержат нагрузки трения и распадутся);
• слабая затяжка проволочной петли (со временем соединения ослабнут, узлы получатся слишком подвижными, и бетон начнет разрушаться изнутри).

Основная сложность в обустройстве фундамента заключается в том, что после завершения строительства всего здания исправить ошибки будет невозможно.

Порядок армирования и заливки

Устройство опалубки

Армирование перекрытий начинается с установки опалубки. К опалубке предъявляются следующие требования: она должна выдерживать вес сырой смеси, при этом не деформируясь визуально. Это довольно большая нагрузка, при слое бетона 200 мм она составит 500 кг на квадратный м. Поэтому конструкция опалубки должна быть довольно внушительной. Для щитов можно использовать фанеру толщиной 18…20 мм, для балок, стоек, ригелей использовать брус сечением 100х100 мм.

Можно использовать профессиональную опалубку. Ее преимущества в том, что она рассчитана на высокие нагрузки, в ее комплект входят телескопические стойки, выдерживающие значительный вес и позволяющие регулировать уровень. Это довольно дорогостоящее оборудование, но сейчас можно найти фирму, которая сдает и опалубку, и стойки в аренду.

Схему сборки опалубки легко найти в литературе, а если вы берете профессиональную опалубку, то к ней прилагается инструкция. Главное – после сборки проверить горизонтальность с помощью нивелира или других доступных средств.

Монтаж арматуры

Пластиковые фиксаторы необходимы для создания защитного слоя арматуры в нижней части перекрытия.

Армировка делается таким образом: нижний ряд укладываем на фиксаторы – специальные пластиковые опоры высотой 25-30 мм для создания защитного слоя. Стержни кладем с одинаковым шагом, параллельно друг другу. На них кладем следующий ряд под углом 90? и перевязываем вязальной проволокой в каждом пересечении. Затем устанавливаем разделители сеток, сгибаем, связываем с одинаковым шагом. Приведенный здесь чертеж подскажет, с каким именно. Армирование перекрытия по краям дополняется усилениями. На разделители и П-образные усиления укладываются продольные, а затем поперечные прутья арматуры. Верхний уровень готовой арматуры должен быть ниже верхней плоскости опалубки на 25-30 мм. Собранная арматура должна представлять из себя довольно жесткий каркас, выдерживающий без особых деформаций вес человека.

Заливка

После того как армирование будет закончено, можно приступать к заливке. Эту работу лучше всего производить с помощью бетононасоса, обязательно уплотняя смесь при помощи специального глубинного вибратора. Заливку желательно произвести за один раз. При затвердевании бетон дает усадку. Чем быстрее идет высыхание, тем больше усадка, что может привести к появлению микротрещин. Чтобы этого не произошло, в течение 2-3 дней нужно смачивать поверхность твердеющей плиты водой. Делать это лучше всего путем разбрызгивания. Но и в дождливый день производить заливку не стоит, рекомендуется предохранять свежую смесь от осадков. Плита должна сохнуть 30 дней, только после этого можно снимать опалубку.

Обвязка металлическими скобами

Обвязка арматуры может производиться при помощи специальных металлических скоб.

Достоинства:

• высокая скорость выполнения связки;
• инструмент для вязки арматуры не требуется (все делается руками);
• работу может выполнить даже неподготовленный человек;
• одинаковая плотность связанных соединений.

Недостатки:

• необходимость приобретения комплекта специальных скоб для производства вязки арматуры определенного диаметра;
• ограниченная область применения: только для крепления простых перекрестных соединений;
• недостаточная прочность крепления (в основном подходит для нетяжелых горизонтальных конструкций, например для армирования стяжек).

Армирование тупых углов

При сложной геометрии ленточного фундамента, некоторые углы могут быть гораздо больше 90 градусов. Тупой угол также необходимо армировать по специальным схемам, увеличивающим прочность каркаса. Существуют два основных способа правильного армирования тупых углов фундамента.

Первый способ

Оптимальным решением для армирования тупого угла является загиб внешней продольной арматуры под необходимым углом. Внутренние продольные хлысты также загибаются под тем же углом, и вяжутся к внешней продольной составляющей каркаса. Длина каждой загнутой части внутреннего продольного прутка составляет не менее 50 диаметров основной арматуры.

Второй способ

Для укрепления тупых угловых частей каркаса используются дополнительные элементы, загнутые под необходимым углом. Длина плеча такого изогнутого элемента должна равняться не менее 50 диаметров продольной арматуры. Перехлест при вязке варьируется в пределах от 35 до 50 диаметров арматуры в зависимости от марки цемента, применяемой для бетонного раствора.

Правила вязки

Вязать арматуру для силового каркаса можно несколькими способами:

1. Ручная вязка стальным крючком и кусачками.
2. Полуавтоматическая вязка специальным крючком, который может находится в реверсивном движении.
3. Автоматический способ с применением пистолета или шуруповерта с насадкой для вязания проволоки.

Занимаясь частным домостроением, собственник может заказать готовый армокаркас на специализированном предприятии.

Несмотря на высокое качество сборки готовой конструкции, при этом возникают дополнительные расходы, связанные с ее доставкой на стройплощадку. Поэтому строителю целесообразно разобраться с технологией и самому выполнить все работы.

Подготовка

Мероприятия, которые следует выполнить перед началом вязки:

1. Расчет суммарных нагрузок на фундамент.
2. Разработка чертежа и рабочего эскиза армокаркаса.
3. Выбор оптимальной марки арматурных стержней (от класса стали и диаметра стержней зависит допустимый угол изгиба).
4. Определение потребности в количестве арматуры (расчет проводится по схеме вязки).
5. Подготовка инструментов для вязания.

Укладка арматурной сетки

При укладке силовой конструкции для плиты соблюдают следующие требования:

1. Арматуру укладывают в двух направления, формируя квадратные ячейки с максимальным размером 300 на 300 мм. Шаг ячейки уменьшается под несущими стенами. В центральной части размер ячейки может быть максимально большим (до 0,3% армирования).
2. Фрагменты сетки размещают предельно близко к нижней и верхней граням, учитывая 30 мм защитного слоя.
3. Стержни сеток по торцам соединяют между собой П-образными хомутами.
4. В местах стен и колонн оставляют выпуск вертикально арматуры для усиления конструкции.

Технологические этапы и схема вязки армирующего каркаса

Порядок действий зависит от метода вязания элементов. Алгоритм операций при ручной вязке будет следующим:

1. Укладывают продольные и поперечные арматурные стержни на рабочей площадке.
2. Нарезают заготовки длинной от 15 до 20 см из вязальной проволоки.
3. Сгибают заготовки по центру.
4. В узле стыковки арматурных стержней диагонально размещают согнутую проволоку.
5. В сформированную петлю продевают крючок.
6. Втягивают концы проволоки в петлю.
7. Проворачивают крючок, добиваясь необходимой силы затяжки.

Особенности процесса и инструмент

Нюансы вязания армокаркаса:

1. При толщине монолитной плиты от 150 мм формируют силовую конструкцию из двух ярусов решетки, соединенных между собой вертикальными прутками.
2. При толщине плиты менее 150 мм размер ячейки может быть в пределах от 200 на 200 до 400 на 400 мм.
3. Для жесткого соединения элементов используют отожженную проволоку.

Выбор инструмента для вязания силовой конструкции подбирается индивидуально:

1. Для разового монтажа используют вязальный крючок (покупной или самодельный), кусачки, круглогубцы. Если есть возможность, применяют реверсивный инструмент.
2. Для изготовления армокаркаса в промышленных масштабах используют автоматический пистолет.

Пошаговая инструкция

Перед вязкой надо выставить опалубку, забетонировать, нужно закупить материалы, доставить их и выполнить еще ряд подготовительных действий.

Начало армирования

Перечень действий по армированию и связыванию:

• Сортировка;
• Очистка от грязи;
• При необходимости выравнивание стержней;
• Нарезка на заготовки нужного размера;
• Связывание арматурных заготовок в плоскости каркаса;
• Связывание плоскостей между собой.

Диаметр выбираемой арматуры и проволоки выбирают исходя из общей нагрузки и предполагаемых габаритов ленточного фундамента.

Монтаж производят на строительном объекте. Четыре элемента каркаса связывают вместе с нахлестом. В итоге пояс будет состоять из пар скрученных стержней, которые будут вертикально и горизонтально расположены.

Укладка готового арматурного каркаса

Перед монтажом нужно подготовить основание и выставить опалубку. После идет установка двух поясов, которые после оба бетонируются.

Схема выполнения действий:

• Вбивание фиксирующих стержней;
• Последовательное укладывание блоков;
• Проверка элементов.

Вязка остова

Лучшим из вариантов считают прямоугольный либо квадратный ленточный фундамент. Для максимальной устойчивости армирование производится квадратом, под 90 градусов. На углах фундамента производственный процесс немного усложняется из-за использования согнутых прутьев. Заготовки прикрепляют жгутами (хомутами), а на стыках крепятся усиления. Чтобы повысить прочность дома арматуру загибают и укладывают внахлест при помощи хомутов.

Полезные советы:

Уделяйте внимание армирующимся углам фундамента;
Используйте фиксаторы, чтобы арматурный каркас не соприкасался с грунтом и опалубкой;
Используйте металл необходимого качества без ржавчины;
Вяжите арматуру с нахлестами;
Если проволока недостаточно гибкая, поместите ее на полчаса в костер.

Использование дополнительных деталей для пространственной фиксации арматуры

Не стоит считать, что использованием фиксаторных приспособлений при возведении ленточного фундамента можно пренебречь. Они образуют «защитный слой», который поможет уберечь ваш фундамент от коррозии и преждевременного разрушения. Эта, казалось бы, мелочь убережет постройку и огромное количество денег.

Фиксаторы используют для фиксации нижней плоскости арматурного каркаса, укладывая их на основание, и фиксации боковых плоскостей о стенки опалубки. Также для временного скрепления элементов при монтаже каркаса.

Еще одно отличное приспособление — это скобы, которые используются для связывания пересечений арматуры. Они очень упругие и действуют пружинящим образом. Имеют диаметр от 2 до 4 миллиметров.

При строительстве ленточного фундамента необходимо со всей серьезностью отнестись к работам с арматурой

Будьте предельно внимательны! Очень важно выбрать качественные материалы, не имеющие ржавчины, а при работе строго соблюдать технологическую последовательность, чтобы ваш дом прослужил долго. Если вы сомневаетесь, то лучше предоставьте эту работу для профессионалов

Вязка арматуры или сварка?

Соединять прутки арматуры можно вязкой или сваркой. Оба варианта имеют свои характерные отличия. Чтобы выбрать более подходящую технологию, следует сравнить их характеристики.

Сварка

Соединять сегменты арматурной проволоки при помощи сварки намного быстрее. Но в процессе металл подвергается сильному нагреванию, что снижает его показатели жесткости и прочности. Это означает, что сваренный каркас менее надежен. Поэтому многие строители не используют данный метод.

Кроме того, считается, что если выполнить сварку правильно, она совсем незначительно повлияет на свойства арматуры.

Квалифицированные специалисты знают, как снизить негативное воздействие сварки на материал

Важно правильно подобрать электроды и величину тока, по завершении работы дать изделию остыть в естественных условиях, проследить, чтобы на сварной поверхности не образовались трещины

Кроме этого следует обеспечить соединяемым элементам качественное прилегание и не использовать стыковое присоединение.

Рекомендуемые варианты присоединения прутков:

• нахлестное;
• тавровое;
• крестовое.

Вязка

Расход материалов увеличивается за счет обвязочной проволоки. Стоит отметить, что некоторые марки арматуры вообще не предназначены для сварки. При их использовании может применяться только вязка. Проволока должна быть достаточно гибкой и прочной.

Обычно используется связочный материал из низкоуглеродистой отожженной стали. Диаметр может быть различным. Слишком тонкую проволоку можно сложить в несколько раз.

При вязке арматура соединяется с запасом подвижности. В процессе усадки, которую дают практически все новые постройки, это позволяет каркасу «подстроиться» под деформации фундамента.

В то же время сваренный каркас с жесткими стыками может при усадке спровоцировать появление микротрещин в бетоне. Поэтому при строительстве на участке со сложным грунтом следует применять вязку, обеспечивающую подвижность крепления.

Общие рекомендации

Определившись с применяемым для вязки инструментом, заготовив необходимые материалы и выполняя работы, руководствуйтесь следующими рекомендациями:

• обеспечьте одинаковое расстояние (4-5 см) от горизонтально расположенных элементов каркаса усиления до почвы, используя деревянные подкладки или неметаллические опоры. Прутки не должны касаться грунта на дне траншеи;
• неподвижность перпендикулярно расположенных стальных прутьев при фиксации проволокой можно обеспечить, используя несложное приспособление, зажимающее концы стержней досками;
• вертикально расположенные прутья, предназначенные для фиксации горизонтальных стержней, не забивайте в почву. Применяйте неметаллические подстаканники, что позволит предотвратить контакт прутков с грунтом и надежно защитить его бетоном от коррозионных процессов;
• проверьте надежность фиксации элементов каркаса с помощью проволоки. Ошибки в фиксации стержней – незначительно влияют на расположение контура усиления при ручной заливке. Однако, применение бетононасоса, подающего состав под давлением, способно повлиять на расположение элементов, раздвигая их или смещая конструкцию;
• дополнительно проверьте надежность крепления стержней в углах каркаса, которые являются уязвимым участком любого фундамента. Не допускаются расположенные под прямым углом концы прутков, которые должны иметь загибы;
• критерием правильно выполненных работ по вязке является неподвижность пространственной конструкции под воздействием человеческого веса;

обеспечение конструкцией усиления поставленных задач возможно при правильном подборе сортамента прутьев, определении расположения и количества элементов, согласно предварительно выполненным расчетам.

Помните, вязка стержней пространственной конструкции обеспечивает только фиксацию элементов каркаса. При заливке бетона зафиксируйте неподвижно контур усиления, что гарантирует требуемые эксплуатационные характеристики монолитного фундамента.

Требования к армированию ленты

Защитный слой бетона обеспечивает сохранность прутов от воздействия окружающей среды, огнестойкости и огнесохранность. А также выполнять совместное сопротивление нагрузкам и сохраняет устойчивость конструкции.

Расстояние между прутами принимают, чтобы обеспечивалась:

• совместная работа металлических стержней с бетоном;
• возможность анкеровки и стыкования стержней;
• соблюдалось качество бетонирования конструкции.

Расстояние между стержнями в свету принимают, в зависимости:

• диаметра арматуры;
• крупного заполнителя бетона;
• расположения арматуры по отношению к направлению бетонирования;
• способа укладки;
• уплотнения бетона.

Полезные советы перед началом вязки арматуры

Во-первых, запомните главное правило: арматура не соединяется с помощью сварки, а именно связывается.

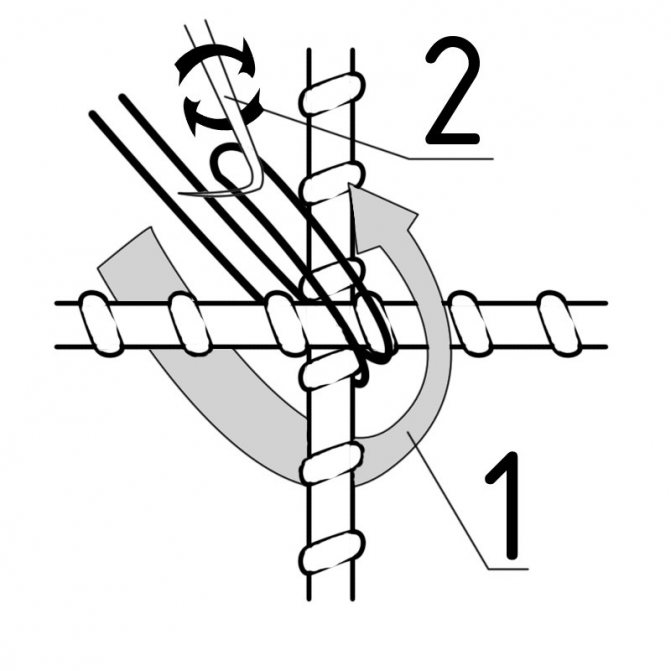

Связывание арматуры – схема

Суть в следующем: контакт металла с электродом способствует уменьшению прочности первого настолько, что даже нагрузки, происходящие при минимально возможной усадке фундамента, способны привести к катастрофическим последствиям, последовательность которых обычно следующая:

• места соединения арматуры разрушаются;
• армирующий каркас распадается;
• бетонная конструкция начинает трескаться.

Сварка армокаркаса на станке

Во-вторых, вертикальные опорные стержни, устанавливаемые в качестве опор для горизонтально ориентированных прутков, нельзя просто забивать в землю. Правильно делать так: нижний армирующий ряд укладывается на специальные пластиковые фиксаторы (т.н. «подстаканники», демонстрировались ранее), а верхняя часть вертикальных прутьев связывается с верхним рядом каркаса. Подобное размещение исключит контакт прутьев с внешней средой.

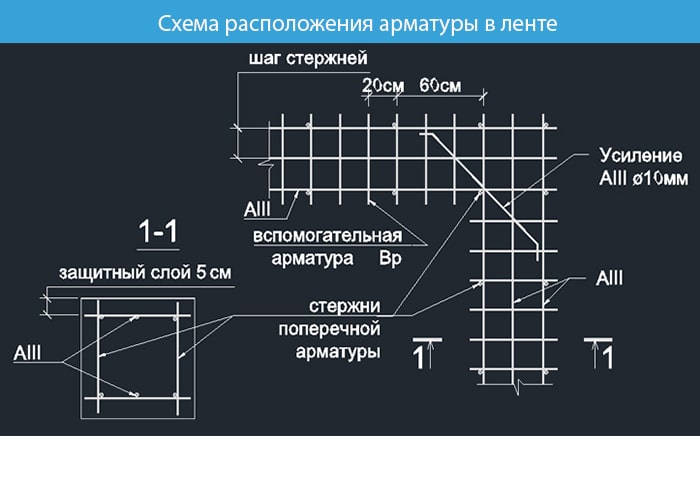

Схема армирования угла

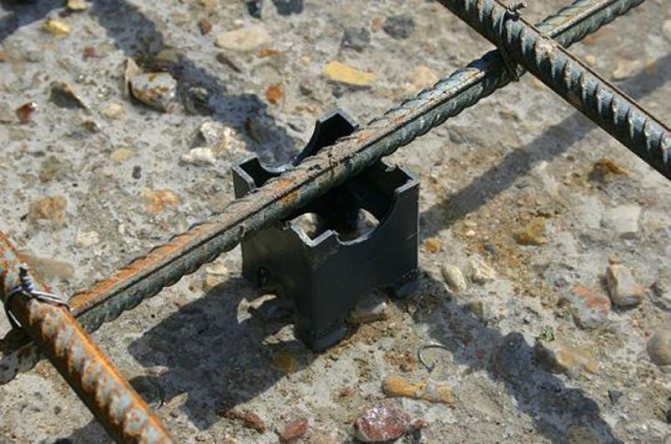

Пластиковый фиксатор для арматуры

В-третьих, верхний горизонтальный ряд каркаса должен обвязываться изнутри – так сложнее, но правильнее. Нередко неосведомленные застройщики допускают ошибку, оставляя верхний ряд каркаса незафиксированным. Если бетон будет заливаться вручную, ничего страшного в подобных условиях не случится. При заливке же специальным бетононасосом смесь подается под давлением. Создаваемое давление будет приводить к раздвиганию арматуры в стороны, в результате чего проволока может лопнуть.

В-четвертых, при выполнении армирования нужно уделять особое внимание углам конструкции, т.к. именно они являются самым слабым местом фундамента

В таких участках прутья не укладываются под прямым углом, а сгибаются. Перехлесты, при этом, прячутся в стене

Важно, чтобы соседние арматурные прутки не перехлестывались в одной точке. Принцип продемонстрирован на изображении

Принцип правильного армирования

Как правильно вязать арматуру для ленточного фундамента

Ленточный фундамент наиболее практичен и требует куда меньших затрат, чем при монолитной заливке. Но данная разновидность основания получает существенную нагрузку от возведённого здания и требует правильного и надёжного армирования сетки, на котором также можно сэкономить средства, ведь укрепление средней части ленточного фундамента не обязательно.

Пример стандартного ленточного фундамента

Монтаж ленточного фундамента:

• Для заливки данного типа фундамента используют опалубку, стянутую металлическими шпильками. Поэтому расстояние между стержнями должно быть таким, чтобы после их вязки, готовую конструкцию можно было вставить в опалубку.
• Боковые стенки каркаса связывают так, чтобы стороны ячеек составили не более 20 см.
• После того, как стороны будут готовы, между ними следует заложить короткие отрезки прутов, которые также вяжут посредством стальной проволоки или пластиковых хомутов.
• Получившуюся конструкцию устанавливают внутрь опалубки, что также требует некоторой сноровки и, желательно, двух помощников.

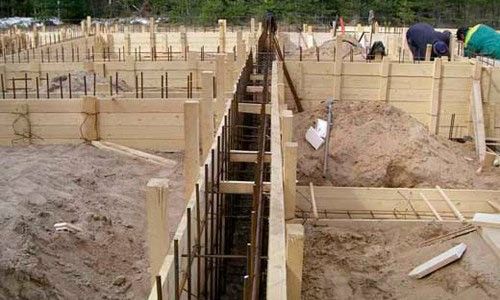

Установка готового каркаса в опалубку

Вязка арматуры под ленточный фундамент:

• Для одного соединения требуется отрезок вязальной проволоки не менее 30 см, который следует сложить пополам.
• Сложенным в два раза отрезком проволоки полностью огибают наложенные друг на друга пруты и в петлю вставляют крючок для вязки.
• Вторым концом проволоки следует также обхватить крючок для вязки.
• Можно начинать вращать крючок для вязки, пока 2 стержня не будут крепко зафиксированы.
• Достать крючок из петли.

Ознакомившись с тем, как правильно вязать арматуру для ленточного фундамента, также следует обратить внимание на то, что если приложить чрезмерные усилия, то вязальную проволоку можно свободно порвать, поэтому следует контролировать движения инструментом. Также не надо оставлять проволоку в ослабленном состоянии, когда пруты будут свободно двигаться

Это приведёт к недостаточной прочности конструкции.

Готовый каркас для ленточного фундамента

Очень часто в сети можно найти популярный способ по переделке дрели, когда на ней устанавливают крючок для вязки арматуры, с чем категорически не согласны профессиональные строители. Применяя такой самодельный инструмент, не получится добиться правильного натяжения вязальной

проволоки. Также дрель недостаточно удобна для монтажа ленточного фундамента, последствием станут быстро уставшие руки. И не всегда в местах заливки фундамента есть доступ к электрической энергии.

Расчет

Расход арматуры нужно выполнять на этапе планирования чертежей фундамента, чтобы в дальнейшем с точностью знать, какое количество стройматериала потребуется. Стоит ознакомиться с тем, как рассчитать количество арматуры для мелкозаглубленного основания высотой 70 см и шириной 40 см. Для начала необходимо установить внешний вид металлокаркаса. Он будет изготовлен из верхнего и нижнего армопояса, в каждом по 3 арматурных прутьев. Промежуток между прутками будет равняться 10 см, а также нужно добавить еще 10 см для защитного бетонированного слоя. Присоединение будет выполняться провариваемыми отрезками из арматуры идентичных параметров с шагом 30 см. Диаметр арматурного изделия равен 12 мм, группа А3.

Расчет необходимого количества арматуры выполняется следующим образом:

• чтобы определить расходование прутков на осевой пояс, нужно сделать расчет периметра фундамента. Следует взять символическое помещение с периметром 50 м. Так как в двух армопоясах находится по 3 прутка (в сумме 6 штук), то потребление составит: 50х6=300 метров;
• теперь следует рассчитать, какое количество соединений потребуется для стыкования поясов. Для этого необходимо разделить общий периметр на шаг между перемычками: 50: 0,3=167 штук;
• соблюдая определенную толщину ограждающего бетонного слоя (около 5 см), величина перпендикулярной перемычки будет составлять 60 см, а осевой – 30 см. Численность отдельного типа перемычек на одно соединение составляет 2 штуки;
• нужно высчитать расходование прутков на осевые перемычки: 167х0,6х2=200,4 м;
• расход изделий для перпендикулярных перемычек: 167х0,3х2=100,2 м.

В итоге расчет арматурных материалов показал, что общее количество для расходования составит 600,6 м. Но это число неокончательно, необходимо приобретать изделия с запасом (10–15%), поскольку придется выполнять усиление фундамента в угловых областях.
