Все, что нужно знать о крючках для вязки арматуры

Инструментарий и сами материалы для вязки

Проволока для вязки арматуры это самый необходимый элемент. Именно от неё зависит качество зафиксированности узлов. Для этого применяют проволоку обожжённого типа. У неё высокие показатели на разрыв, плотное прилегание к основанию арматуры. К тому же она эластична, поэтому будет отлично гнуться. Для самого процесса вязки пригодятся специальный вязальный пистолет, крючки и фиксаторы.

Наконец крючок возможно купить в магазине, либо изготовить самим для этого нужна рельефная арматура. Применение петель повышает надёжность и это крайне просто. Обучение вязанию происходит очень быстро, а вероятность ошибки сводится к нулю.

Способы вязки арматуры

Рассмотрим всё существующие способы, как можно соединить арматуру. Каждый из вариантов хорош в чём-то своём, и используется строителями, в зависимости от типа строения и проектных требований. Существует 3 способа соединения прутов, с ихней помощью создаётся крепкий и надёжный металлический каркас:

1. Вязка проволокой.
2. Сварка.
3. Пластиковые хомуты.

Эти способы вязки арматуры имеют свои особенности. Каждый из них правильный и применяется в зависимости от требований и используемого материала. При армирование ленточного фундамента для частного дома, часто соединяют арматуру методом сварки, а не связывают её проволокой. Но какой вариант является лучшим?

Преимущества и недостатки соединения сваркой

Несмотря на то что это разные технологии, правильный выбор может сэкономить средства и время на строительство, при этом без потерь прочности конструкции. Метод соединения элементов сваркой, раньше считали одним из самых надёжных и эффективных. Однако, подобная технология не всегда является уместной. Обычно её использовали при монтаже громоздких каркасов, которые усиливают фундамент для многоэтажных домов и габаритный коттеджей.

Подобный метод имеет некоторые недостатки:

1. Требуется иметь навыки работы со сварочным аппаратом, иначе нужно потратиться на услугах профессионального сварщика. Себестоимость в таком случае увеличивается.
2. Места сварки – слабое место конструкции. Там прочность каркаса становится ниже.
3. Метод не подходит, если использовать стеклопластиковую арматуру. К тому же арматура А-400 (А-3), которая является самой востребованной, не может быть соединена посредством сварки. Только пруты с индексом «С» подойдут для работы, например: арматура А500С.

Поэтому в современном монолитном строительстве, сварку заменили вязкой. Для частных и жилых домов, строительства бани, гаража или других построек – это наилучший вариант соединения арматуры.

Плюсы и минусы соединения методом вязки

Чем же так хорош этот метод? Он имеет следующие положительные моменты:

1. Быстрота выполнения работ. Вязка проволокой занимает мало времени, она простая и не требует навыков. Правда, если делать это вручную, то процесс замедляется. Дальше мы рассмотрим, как же быстро вязать арматуру.
2. Простота устранения недочётов. При работе со сваркой, устранить ошибки, будет труднее, приходиться брать болгарку и разрезать сварочный шов. Проволоку же, достаточно откусить кусачками или же размотать крючком.
3. Чтобы вязать арматуру не нужно быть профессионалом.
4. Процесс армирования можно выполнить в опалубке.
5. Себестоимость работы намного ниже.

Если говорить о недостатках, то отметим шаткость готового каркаса. Правда, это не является большой проблемой. Конструкция будет прочной, единственная проблема заключается в том, что при перемещении каркаса в опалубку она начинает расшатываться, в этом случае можно в нескольких местах сделать прихватки арматуры сваркой. Чтобы решить такую проблему со стеклопластиковой арматурой, надо привязать несколько раскосов, чтобы конструкция стала более жёсткая и устойчивая. Прогибаясь, натяжка в местах вязки изменяется, каркас гуляет. Поэтому при установке его в опалубку нужно быть осторожными. Лучше вязать арматуру в опалубке или над ней, если выполняется армирование ленточного фундамента.

Особенности соединения арматуры пластиковыми хомутами

Основные достоинства этого метода, в том, что он не требует специальных навыков, у него высокая скорость выполнения работ, и надёжная фиксация арматуры. Недостатки, у данного способа следующие:

1. Стоимость. При больших объёмах проволока будет экономней.
2. Скорость выполнения работы (если сравнивать с другими способами вязки).
3. Исправление. Где-то ошиблись, придётся откусывать хомут, он становится негодным, проволоку же можно перевязать.
4. Надёжность. Передвижение по конструкции, связанной пластиковыми хомутами не желательно.
5. Температура. Лопаются при отрицательных температурах.

На основе этих данных можно сказать, что данный способ, подойдёт больше для частного строительства, при небольших объёмах, также он подойдёт, для людей которые сами хотят выполнить армирование своими руками.

Расчет количества арматуры для фундамента

Не редко случается так, что арматуру привезли на строительный участок, а когда начинают вязать каркас, оказывается, что ее не хватает. Приходится докупать, платить за доставку, а это уже дополнительные расходы, которые в строительстве частного дома совсем не желательны.

Для того чтобы такого не случилось, необходимо грамотно произвести расчет количества арматуры для фундамента.

Допустим, у нас есть такая схема фундамента:

Давайте попробуем рассчитать количество арматуры для такого ленточного фундамента.

Расчет количества продольной арматуры

Для того, чтобы рассчитать необходимое количество продольной арматуры для фундамента, можно воспользоваться грубым подсчетом.

Для начала необходимо найти длину всех стен фундамента, в нашем случае это будет:

6 * 3 + 12 * 2 = 42 м

Так как у нас 4-х стержневая схема армирования, необходимо полученное значение умножить на 4:

Мы получили длину всех продольных стержней арматуры, но не стоит забывать, что:

При подсчете количества продольной арматуры необходимо учитывать запуск арматуры при стыковке, потому что очень часто случается так, что арматура доставляется на участок длинной стержня 4-6м, и для того, чтобы получить необходимые 12м, нам придется стыковать несколько стержней. Стыковать стержни арматуры необходимо внахлест, как показано ниже на схеме, запуск арматуры должен составлять минимум 30 диаметров, т.е. при использовании арматуры диаметром 12 мм, минимальный запуск должен составлять 12*30= 360 мм (36см).

Для того чтобы учесть этот запуск, существует два способа:

• Составить схему расположения прутов и рассчитать количество таких стыков
• Прибавить около 10-15% к полученной цифре, как правило, этого бывает достаточно.

Воспользуемся вторым вариантом и для того чтобы сделать расчет количества продольной арматуры для фундамента нам необходимо к 168 м прибавить 10%:

Это мы подсчитали количество только продольной арматуры диаметром 12мм, теперь давайте проведем расчет количества поперечных и вертикальных стержней в метрах.

Расчет количества поперечной и вертикальной арматуры для ленточного фундамента

Для расчета количества поперечной и вертикальной арматуры снова обратимся к схеме, из которой видно, что на один «прямоугольник» будет уходить:

0,35 * 2 + 0,90 * 2 = 2,5 м.

Я специально взял с запасом не 0,3 и 0,8, а 0,35 и 0,90 для того чтобы поперечная и вертикальная арматуры немного выходили за получившийся прямоугольник.

Важно: Очень часто при сборке каркаса в уже выкопанной траншее, вертикальную арматуру ставят на дно траншеи, а иногда еще и немного забивают ее в землю, для лучшей устойчивости каркаса. Так вот это необходимо будет учесть, и тогда нужно будет в расчете брать не 0,9м длину вертикальной арматуры, а увеличить ее примерно на 10-20см

Теперь давайте подсчитаем количество таких «прямоугольников» во всем каркасе, учитывая, что на углах и в месте стыковки стен ленточного фундамента будет по 2 таких «прямоугольника».

Для того, чтобы не мучиться с расчетом и не запутаться в куче цифр, можно просто нарисовать схему фундамента и пометить на ней, где у Вас будут расположены «прямоугольники», затем подсчитать их.

Давайте для начала возьмем самую длинную сторону (12 м) и подсчитаем на ней количество поперечной и вертикальной арматуры.

Как видно из схемы у нас на стороне 12 м есть 6 наших «прямоугольников» и две части стены по 5,4 м, на которой будет располагаться еще по 10 перемычек.

Таким образом, у нас выходит:

6 + 10 + 10 = 26 шт.

26 «прямоугольников» на одной стороне 12 м. Аналогичным образом считаем перемычки на стене 6 м и получаем, что на одной шестиметровой стене ленточного фундамента будет 10 перемычек.

Так как 12-ти метровых стен у нас две, а 6-ти метровых – 3, то

26 * 2 + 10 * 3 = 82 штуки.

Помните, у нас по расчету на каждый прямоугольник выходило по 2,5 м арматуры:

Итоговый расчет количества арматуры

Мы определили, что нам необходима продольная арматура диаметром 12 мм , а поперечная и вертикальная будет диаметром 8 мм .

Из предыдущих расчетов мы выяснили, что продольной арматуры нам необходимо 184,8 м , а поперечной и вертикальной – 205 м .

Очень часто случается так, что остается много обрезков арматуры небольших размеров, которые никуда не подойдут. Учитывая это, необходимо покупать арматуры немного больше чем получилось при расчете.

Следуя вышеизложенному правилу, нам необходимо купить 190 – 200 м арматуры диаметром 12 мм и 210-220 м арматуры диаметром 8 мм.

Если арматура осталась – не переживайте, в процессе строительства она вам еще ни один раз пригодится.

Арматура для фундамента — это важный элемент основания дома. На него воздействуют всевозможные нагрузки. Именно поэтому для заливки фундамента используется железобетон (бетон с каркасом из арматуры).

Способы фиксации стержней

Существует множество способов, позволяющих зафиксировать стальные стержни сетчатой конструкции. Обеспечение неподвижности стальных прутков каркаса для бетонирования осуществляется:

электрической сваркой, изменяющей структуру металла и не гарантирующей неподвижность элементов каркаса;

Прутья, обладающие ребристой поверхностью, облегчают процесс вязки

• покупными металлическими фиксаторами диаметром до 4 мм, имеющими петлю, соответствующую размерам прутов и зажим (крючок). Применение коннекторов повышает производительность, но требует дополнительных затрат. Их использование не требует применения инструмента;
• эластичными хомутами, изготовленными из пластика, позволяющими быстро связывать стержни. Недостаток – повышенная хрупкость при отрицательной температуре, а также возможность нарушения целостности креплений при перемещении по каркасу;
• вязальной проволокой диаметром от 1 до 2 мм, изготовленной из отожженной стали с низким содержанием углерода. Оптимально применять материал диаметром 0,8-1,4 мм, позволяющий без дополнительных усилий выполнять вязание арматуры для каркаса. Материал диаметром 1 мм недостаточно прочный, а при 2 мм значительно возрастают усилия.

Способы вязки

Вязка арматуры для фундамента ленточного с применением мягкой и удобной в эксплуатации проволоки – оптимальное решение. Остановимся детально на этом варианте.

Нюансы работы с армирующим поясом фундамента

Ленточный фундамент под жилое или общественное здание неизбежно имеет углы. В них армирование устраивать методом последовательной связки стержней каркаса недопустимо. Используется больший нахлест арматуры при вязке и специальные схемы армирования.

Разбираясь, как как вязать арматуру на углах, разработчик схемы армирования отдает предпочтение Г-образному или Т-образному армированию в зависимости от ответственности конструкции и возможностей использования той или иной формы.

При удлинении стержней используется перехлест в 20 и более диаметров стержня, при этом подобные стыки должны быть разнесены так, чтобы в одном сечении было не более половины горизонтальных срощенных прутьев.

Преимущества готовых промышленных каркасов для армирования фундаментов ленточного, плитного и свайного типа перекрываются их высокой стоимостью, неприемлемой обычно для частного строительства. Поэтому большинство застройщиков малоэтажного жилья предпочитает использовать самодельные армирующие каркасы ручной вязки с использованием мягкой проволоки.

Способы и схемы вязки арматуры проволокой

Вязать проволоку можно разными способами по разным схемам. Как правило они сильно не отличаются, в плане экономии и силе затяжки. Основное отличие в удобстве, какой способ вам больше понравится, тот и используйте.

Самый простой способ

Данный способ непременно является самым удобным и распространенным способом ручной вязки арматуры, отзывы о нем в интернете также только положительные.

Cхема:

1. берем проволоку нужной длины и сгибаем ее пополам;
2. согнутую проволоку снова сгибаем, но не до конца, а чтобы получился крючок;

3. заносим проволоку под соединение арматуры (смотри рисунок) ;

4. вставляем крючок в петлю и цепляем свободный конец проволоки;
5. делаем один оборот, придерживая свободный конец;
6. теперь можно, натягивая крючок на себя, скручивать проволоку.

Более подробно и наглядно данный способ показан в видео в конце статьи. По этому способу вязать арматуру можно и в ручную крючком, и полуавтоматически с помощью шуруповерта.

2 Улучшенные крючки

Помимо простого ручного инструмента есть более универсальные модели. В частности крючки:

• полуавтоматические;
• автоматические.

Различия между ними очень существенны, поэтому каждый вариант стоит рассмотреть подробно.

Первый образец – полуавтоматический, винтовой или реверсивный. Несмотря на свое название, никаких электроприводов или другого подобного оборудования в нем нет.

Реверсивный крючок для арматуры Sparta

Вязальный инструмент такого типа работает за счет реверсивного стягивания винта внутри его ручки. Собственно, поэтому его и называют винтовой.

Такой крючок производят на заводе. Внутри его ручки находится винтовая прямая пружина, похожая по своей структуре на Архимедов винт. К краю пружины подсоединен крюк.

Типичной для этого типа оборудования конструкцией обладает вязальный крючок Sparta. В нем есть пластиковая обрезиненная ручка, внутри которой спрятана металлическая пружина. Наружу из ручки выступает только крючок.

Захватывая проволоку крючком Sparta, мы должны всего лишь потянуть за ручку несколько раз. При натяжении пружина начнет сжиматься. Отпуская ручку, мы ослабляем контроль над винтом, заставляя его вращаться в обратную сторону. Вращение пружины провоцирует вращение крючка, что приводит к самостоятельному образованию витков.

Все что нам нужно сделать при работе с крючком Sparta, это зацепить виток и потянуть на себя ручку от одного до трех раз, при этом не нужно никакого вращения руки.

2.1 Пистолет для вязки

Полностью автоматический прибор подразумевает использование специальной технологии. Здесь для вязания арматуры применяют так называемые пистолеты.

Пистолет – сложный механический прибор, по форме напоминающий увеличенный шуруповерт с удобной ручкой.

Чаще всего его нужно заряжать проволокой, затем приложить к связываемому узлу и нажать кнопку. Устройство само выкинет проволоку, затем затянет ее, оставив после себя аккуратный крепкий виток.

Пистолет для вязки арматуры

Схему действия пистолета объяснять не стоит, тем более что у каждого производителя она чем-то отличается. Отметим только, что с применением высококлассного оборудования скорость сборки арматурных каркасов повышается в десятки раз.

Из недостатков выделяется необходимость заряжать пистолет, а также его стоимость. Как и любой другой профессиональный строительный прибор, пистолет для вязания арматуры стоит дорого. Средняя цена качественной модели начинается от 300-400 долларов.

2.2 Самодельный крючок

Вы уже наверняка и сами догадались, что при такой простой конструкции ручные крючки без винтов и приводов можно сделать своими руками. Самодельный инструмент уступает промышленным в плане удобства, скорости разработки и внешнего вида. Зато он обойдется вам в сущие копейки и делается элементарным образом.

Самый простой, можно сказать, элементарный способ создать крючок своими руками – использовать электрод.

Для работы необходимо взять электрод с размером сечения от 4 мм. Меньший диаметр нежелателен. Проволоке просто не хватит прочности, и она согнется под давлением.

Электрод загибаем дугой так, чтобы в части витка расстояние между краями равнялось 3-5 сантиметров и сужалось ближе к краю. Зауженный край загибаем под углом 45-60 градусов.

Для удобства оклеиваем устройство изолентой, образуя что-то типа ручки. Можно использовать один целевой электрод и один дополнительный, как своего рода обвязку для увеличения размера ручки и общей устойчивости конструкции.

Самодельный вязальный крючок из гвоздя

Второй, более эффективный вариант работы своими руками – крючок из арматуры. Здесь все так же просто. Берем арматуру толщиной от 4-5 мм. Загибаем ее в двух местах.

Один край арматуры оклеиваем изолентой. Второй, тот который служит в качестве крючка – затачиваем делая острым, и загибаем еще на 30 градусов от центральной оси. Таким образом, у нас получится инструмент больше похожий на стандартный ручной крючок заводского производства, только менее удобный за счет простенькой ручки и большего диаметра.

Эту проблему тоже можно решить, если прикрепить к краю арматуры старую ручку от какого-либо домашнего инструмента. Подойдет ручка от: напильника, валика, мастерка и т.д. При наличии должных навыков ручку можно сделать и своими руками. Например, вырезав из древесины, либо соединив пластиковый корпус с резиной, и обмотав все это изолентой.

Портал об арматуре » Вязка » Что такое и как использовать крючок для арматуры?

Подготовительные мероприятия

Приняв решение самостоятельно выполнять работы по фиксации стальных прутков, выполните подготовительные работы:

• Рассчитайте нагрузку, которую будет воспринимать будущее основание. Учитывая серьезность задачи, воспользуйтесь услугами профессионалов.
• Руководствуясь результатами расчетов, подберите необходимую марку и диаметр стержней, который не должен быть меньше 12-14 миллиметров. Применение прутков, класса A3 позволит при изготовлении каркаса осуществлять их изгиб на 90⁰ без появления трещин, а стержней класса А2 – на угол, превышающий 90 ⁰, с сохранением их целостности.
• Рассчитайте потребность в вязальной проволоке и стальных прутьях. Основание для определения общего объема материала – схема вязки арматуры для ленточного фундамента.
• Позаботьтесь о помощниках, так как процесс вязки достаточно трудоемкий и утомительный.

Сделать крючок для вязки арматуры своими руками

Далеко не всегда изделие, купленное в строительном магазине, будет идеально подходить под требуемый тип работ. Поэтому многие мастера со временем переходят на самодельные крючки для вязки армированных сеток. Причин для этого может быть множество:

• слишком маленькая или слишком большая толщина стержня;
• неудобные углы, под которыми изогнут крючок;
• сталь ненадлежащего качества, из-за чего крючок быстро разгибается и т. д.

Поэтому зачастую крючок можно не покупать, а с легкостью изготовить самостоятельно. Причем так, чтобы с ним было удобно работать, и все его параметры были подогнаны под мастера. Ниже мы рассмотрим ряд способов, посредством которых можно изготовить самодельный крючок, позволяющий скреплять пруты арматуры.

Предлагаем ознакомиться: Как сделать обрешетку в парной

Крючок из электрода

Данный тип изделия можно изготовить из утолщенной стальной проволоки. Ее величина сечения должна составлять от 4 мм и более. Наиболее часто для этого используется специальный сварочный электрод, поскольку он изготавливается из достаточно прочного металла. Изготовление идет по следующему принципу:

• На одном конце проволоки загибается кружок, в который в дальнейшем будет упираться ручка. Причем следует делать загиб именно в форме круга, чтобы позже при эксплуатации загнутый конец не зацеплялся за рукава и не доставлял неудобств. Поэтому обязательно стоит проследить, чтобы загнутый конец был направлен в сторону основного стержня.
• Далее указанный стержень сгибается, чтобы получился угол в 30 градусов примерно по центру. После этого действия прут должен представлять некоторое подобие коромысла.
• Следующий шаг — нанизать 2-3 шайбы и придвинуть их к кольцу. Им потребуется служить для фиксации рукоятки.

Для создания рукояти можно воспользоваться несколькими вариантами:

• Использовать две трубки, одна из которых обладает чуть большим диаметром, чем исходный прут. Для этого диаметр внутренней полой части трубки должен быть не менее 5-6 мм, если толщина прута составляет 4 мм. Вторая трубка должна иметь еще большую величину сечения. Длина трубок должна составлять треть от всего крючка, либо чуть длиннее. Одна трубка вставляется в другую, а их концы заклепываются с помощью молотка.
• Взять одну трубку и приварить к ней с обеих сторон шайбы, у которых внутренний диаметр будет немного меньше диаметра самого прута.
• Воспользоваться токарным станком и выточить на нем ручку требуемого размера и с нужным диаметром внутреннего полого пространства под прут. Для данного варианта подойдут только плотные породы деревьев. Ель или сосну для такого изделия лучше не использовать, поскольку такая ручка быстро сотрется.
• Вместо древесины также подойдет полимерная труба подходящей длины. Для нижнего стопора к изделию приваривается гайка или шайба.
• Либо использовать любой другой подходящий вариант решения проблемы, если у вас найдется подходящий материал для работы.

Вне зависимости от того, из какого материала изготовлена ручка, если нет желания или возможности сделать кольцо на конце, можно просто приварить стопорную гайку или шайбу, чтобы рукоять изделия не скатывалась вниз. Лучше всего это сделать с двух сторон от рукояти. В противном случае она будет ездить по пруту, что сделает работу с инструментом неудобной.

После того, как будет готово основание и рукоятка, можно приступать к самому крючку. Для этого с помощью болгарки конец прута затачивается так, чтобы получилась конусообразная форма. Не стоит делать конец слишком острым, достаточно оставить его немного округлым. Так существенно снижается риск получения царапин или более серьезных травм при работе.

Что касается длины и угла крючка, необходимые параметры подбираются с учетом индивидуальных особенностей. Самый простой способ — экспериментировать для получения оптимального результата. Некоторые предпочитают пользоваться более короткими крючками с сильно загнутым концом. Другие же, наоборот, предпочтут использовать инструмент большей длины, но с менее загнутым концом.

Этот тип изделия сделать своими руками еще проще, чем ручной аналог. Для этого потребуются дополнительные приборы. Наиболее распространенным решением является использование шуруповерта. Для этого в патрон аппарата вставляется крючок, который предварительно следует изготовить из обычного гвоздя необходимой длины.

Основная цель, опять же, сделать так, чтобы вязальная проволока не рвалась при соединении арматуры. В остальном с помощью этого устройства можно существенно уменьшить затраты физического труда и сократить время на работу.

Метки: вязание, крючок, проволока, сделать

« Предыдущая запись

Классификация и разновидности

Проволока для армирования классифицируется на разновидности по таким параметрам как:

• наличие либо отсутствие защитного покрытия;
• термическая обработка;
• класс прочности.

В зависимости от наличия защитного покрытия материал делится на две разновидности: изготовленный из обычной низкоуглеродистой стали и оцинкованный.  Покрытие наносится посредством горячего цинкования, которое подразумевает выдерживание бухт проволоки в ваннах расплавленного цинка.Материал с защитным покрытием делится на два класса — 1Ц и 2Ц. Отличия между ними заключаются в толщине слоя оцинковки, в материале класса 2Ц защитный слой значительно толще: для сравнения — 155 против 85 г/м2 в проволоке диаметром 6 мм. Альтернативой оцинкованным материалам является проволока МНЖКТ из медно-никелевого сплава, однако в строительстве ее применение неоправданно ввиду высокой стоимости.

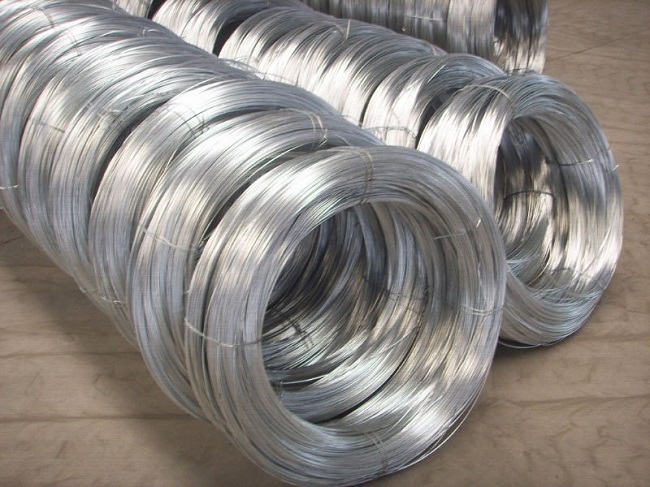

Оцинкованная проволока ВР-1

По типу закалки арматурная проволока классифицируется на необработанную и прошедшую отжиг (имеет в маркировке литеру О).  Суть термической обработки заключается в нагреве материала до заданной температуры в доменной печи и его последующего охлаждения. В результате отжига изменяется кристаллическая структура металла и разрушается внутреннее напряжение стали, что обеспечивает повышенную эластичность и механическую прочность проволоки.В зависимости от класса прочности изделия классифицируются на две группы В-1 (обычная) и В-2 (высокопрочной). Отличия между ними заключается в марке используемых сплавов, для изготовления проволоки В-1 применяется низкоуглеродистая сталь, для В-2 — сталь с увеличенным количеством легирующих компонентов. Материалом В-2 выполняется соединения каркасов из напрягаемой арматуры, тогда как класс В-1  предназначен для монтажа ненапрягаемых конструкций.

Типоразмеры и вес

Диаметр материала зависит от наличия защитного покрытия — оцинкованная проволока выпускается в диаметрах 0.2-6 мм, без покрытия — 0.16-10 мм.  С завода изделия поставляются в мотках (вес от 15 до 250 кг) либо катушках  (500-1500 кг). Моток должен состоять из одного отрезка проволоки, катушка — не более, чем из 3-ех.

Приводим таблицу проволока вязальная вес 1 метра, марка ВР, наиболее востребованной на рынке :

• ВР-1 (диаметр 1 мм) — вес 0.012 кг;
• ВР-2 (диаметр 2 мм) — вес 0.025 кг;
• ВР-3 (диаметр 3 мм) — вес 0.06 кг;
• ВР-4 (диаметр 4 мм) — вес 0.1 кг;
• ВР-6 (диаметр 6 мм) — вес 0.23 кг.

Характерной особенностью марки ВР является наличие рифленых стенок, за счет которых увеличивается адгезия (сцепление) материала с прутками арматуры, что позитивно влияет на общую прочность железобетонных конструкций.

Проволока «Казачка

В последнее время распространение на рынке получила проволока для вязки арматуры с кольцами, также именуемая «Казачка». Она выпускается в виде отрезков длиной 8, 10, 12 и 14 см, на концах которых расположены кольца под крючок для вязки.  Соединение арматуры «Казачкой» выполняется значительно быстрее, чем стандартным аналогом, поскольку отпадает необходимость в нарезке и самостоятельном формировании колец. Поставляется материал в виде бабин, состоящих из 1-5 тысяч отрезков.

Как вязать?

Для сборки каркаса из прутков арматуры 10-14 мм нужно использоватьпроволоку диаметром 1.2-1.4 мм. Если материал имеет плохую эластичность бухту необходимо выдержать в течении 20-30 минут в костре, после чего дать охладиться при естественной температуре. Использовать изделия меньшего диаметра можно, однако в таком случае выполняя соединение потребуется перегибать ее в два раза.

Вам потребуется специальный инструмент — крючок для вязки, который может быть ручным либо механическим. Ручной крючок можно купить за 100-300 рублей или же сделать его  из мастерка либо малярного валика, подогнув и заточив их конец.

Инструкция по вязке арматуры крючком

Арматурная проволока вяжется достаточно просто — отрезок длиной 30 см складывается пополам, на расстоянии 1/3 от петли проволока огибается вокруг пальца и подсовывается под нахлест арматуры. В петлю вставляется крючок, после чего свободный конец материала загибается через арматуру и вводится в ложе крючка.

Далее вращением инструмента соединение затягивается. Количество оборотов крючка определяется на глаз так, чтобы соединение было достаточно прочным, но при этом не перетягивалось.

В процессе изготовления каркаса железобетонных конструкций необходимо соблюдать защитный слой бетона толщиной 3-5 см. Тут вместо специальных подставок можно использовать нарезанные кольца пластиковых сантехнических труб диаметром 4-5 см.

Вязание или сварка

Перед заливкой бетона, внутри опалубки, собирается каркас из арматуры. Методы крепления стержней бывают различными:

1. пластиковые хомуты;
2. сварка;
3. стягивание вязальной проволокой.

Скрепление арматуры при помощи пластиковых хомутов вызывает, мягко говоря, скепсис у бывалых специалистов. Недоверие к пластику, обуславливает его применение, в ряде случаев, при заливке сплошных горизонтальных поверхностей и вкупе с использованием стеклопластиковой арматуры.

Сварка значительно удорожает и замедляет процесс изготовления арматурного каркаса для фундамента. Требования к качеству сварных швов здесь высокие и выполнять их должен хороший специалист. А хороший специалист берёт хорошие деньги за свою работу. Тем более передвигаться со сварочным аппаратом и проваривать каркас внутри крайне неудобно, а значит медленно. К тому же учитывая новые исследования, в которых выяснилось, что сварка лопается при напряжении бетона, целесообразность процесса сваривания арматуры для фундамента ставится под большой вопрос.

Стягивание арматуры вязальной проволокой — оптимальный вариант при устройстве каркаса для фундамента. Проволока, в этом случае, отвечает всем необходимым требованиям: вязать её быстро и удобно, стыковые соединения получаются крепкими (каркас стоит устойчиво и не расшатывается), хорошее сопротивление на разрыв и растяжение.

А если все требования выполняются — нет необходимости искать другое решение. Учитывая это, большая часть монолитных работ по устройству фундамента производится методом связывания каркаса проволокой.

Пользователи портала делятся опытом связывания арматурных каркасов вручную и при помощи электрических инструментов.

Как и чем связать арматуру? На первый взгляд кажется, что ответ на этот вопрос прост. Берём мягкую отожжённую вязальную проволоку, крючок и приступаем к работе. Но опыт пользователей нашего портала говорит о том, что даже в таком нехитром деле существует масса нюансов, начиная от выбора диаметра проволоки и заканчивая способом связывания. Однако эти «мелочи» напрямую влияют на скорость работы и конечные затраты. Итак, из этой статьи вы узнаете:

• Выгодно ли связывать арматурный каркас аккумуляторным вязальным пистолетом.
• Как сделать самодельный крючок для связывания арматуры.
• Как научиться вязать арматуру крючком.

Способы соединения арматуры

Рассмотрим основные способы соединения арматуры для фундамента. Опытными строителями практикуется четыре основных способа связывания арматуры для сборки различных каркасов и сеток:

1. сварка арматуры;
2. вязка арматуры проволокой;
3. соединение арматуры нахлестом
4. механическое соединение арматуры с помощью стальных муфт.

Все способы имеют свои плюсы и минусы. При строительстве небольших домов чаще всего используется монтаж арматурного каркаса с помощью сварки или вязка арматуры с помощью проволоки.

Вязать или варить арматуру

Сравнивать два этих способа не совсем корректно, так как это разные технологии, но все же есть ситуации, когда выбор между этими способами поможет сэкономить время и деньги, без вреда прочности сооружения.

Соединение арматуры с помощью сварки является одним из самых эффективных способов, но использование данного вида связывания арматуры не всегда уместно. Чаще всего оно используется для монтажа больших каркасов для многоэтажных построек и тяжелых кирпичных коттеджей.

Недостатки соединения арматуры с помощью сварки:

• необходимы профессиональные навыки или придется прибегать к услугам сварщика, что существенно скажется на стоимости конструкции;
• снижение прочности арматурных изделий в местах сварки;
• не возможность использования, например один самых востребованных классов арматуры А-400 (А-III) соединять с помощью сварки нельзя, не получится сварить и стеклопластиковую арматуру;
• возможность повреждения стыков при работах по уплотнению бетона вибраторами.

При строительстве частного дома, бани или другого сооружения рациональнее всего использовать вязку арматуры с помощью проволоки.

Преимущества и недостатки вязки арматуры проволокой

Преимущества:

• скорость работы — вязать арматуру проволокой просто и быстро, но при ручном способе вязке арматуры процесс становится весьма трудоемким;
• легко устранить недочеты — каркас для фундамента не должен быть идеально ровным, но все же небольшое отклонение или поломка при сварочном соединение и придется прибегнуть к дополнительным операциям, например к использованию болгарки для снятия треснувшей сварки, а в случае вязки проволокой обломившуюся проволоку можно даже не снимать, намотав поверх ее новую;
• вязку можно производить прямо в опалубке;
• низкая стоимость в сравнение со сварочными работами;

К основным недостаткам вязки арматуры проволокой относится шаткость получаемой конструкции.

Собранная конструкция имеет хорошую прочность, но при перемещении, например, при погружении в опалубку прочность теряется, этот эффект особо ощутим на стеклопластиковой арматуре. Дело в том, что арматура прогибаясь изменяет силу натяжки в местах вязки, поэтому вся структура начинает гулять, а установка арматуры становится непростым делом.

Вязальная проволока — где и зачем используется?

Арматурная проволока применяется в сфере индивидуального и промышленного строительства для изготовления каркасов, используемых с целью армирования железобетонных конструкций. Посредством вязальной проволоки выполняется соединение смежных прутков арматуры в месте их перехлеста.

Материал может использоваться при сборке следующих типов каркасов:

• фундаментных (ленточных, монолитных, столбчатых);
• перекрытий (цокольных и междуэтажных);
• стяжек полов.

Наиболее распространена проволока для армирования в монолитном строительстве. При промышленном изготовлении железобетонных изделий — свай, плит перекрытия, ЖБ блоков, их каркасы, с целью экономии затрат времени, стыкуются с помощью точечной сварки.

Соединение арматуры проволокой

Соединение армокаркасов посредством вязальной проволоки имеет два важных преимущества в сравнении с технологией сварки. Во-первых — это отсутствие у каркаса слабых мест с повышенной подверженностью к коррозии, которыми являются сварные швы. В процессе эксплуатации швы контактируют с влагой, проникающей сквозь микропоры бетонной конструкции, арматура ржавеет и каркас теряет первоначальную прочность.

Также многие инженеры указывают, что каркас соединенный проволокой отличается эластичностью, что увеличивает общую прочность и устойчивость бетонной конструкции к деформациям. Тогда как жесткий сварной каркас не способен отрабатывать серьезные сгибающие нагрузки, способные являющиеся причиной появления трещин на бетоне.

Как рассчитать расход материала?

Согласно положениям СНиП, норма расхода вязальной проволоки при сборке армокаркаса составляет 30 см на одно соединение либо 4 кг на тонну арматуры.  Чтобы узнать, какое количество материала вам потребуется использовать, необходимо определить число точек стыковки арматуры в каркасе и высчитать общий расход.

В качестве примера приводим расчет расхода проволоки для армирования фундамента ленточного типа. Используем условный размер фундамента 5*6 м, в нем будет 2 пояса продольной арматуры — верхний и нижний, по 3 прутка в каждом, соединенные вертикальными и поперечными перемычками с шагом 40 см.

Вязка автоматическим пистолетом

Алгоритм определения расхода:

1. Высчитываем периметр каркаса: 5*6 = 30 метров.
2. Определяем количество перемычек исходя из шага в 40 см: 30/0,4 = 75 шт.
3. На каждой перемычке будет по 6 точек стыковки (по 3 прутка на каждом поясе), определяем количество соединений: 75*6 = 450 шт.
4. Высчитываем расход вязальной проволоки: 450*0,3 = 135 м.

Итого, для соединения прутков каркаса нам потребуется использовать 135 метров материала.  Аналогичным образом, определив количество соединений и умножив их на нормативный расход, можно высчитать общий расход проволоки для сборки армокаркаса любой конфигурации.
