Схемы укладки водяного теплого пола: технологии монтажа своими руками

Основные преимущества

По отношению к старой технологии с радиаторными батареями, новая методика имеет ряд преимуществ:

• Нагретый слой на уровне стопы человеческих ног. Ноги в тепле, голова в умеренной прохладе – это стимулируют человеческий организм к активной жизнедеятельности.
• Исключается трудоемкая процедура удаление пыли в труднодоступных местах радиаторов.
• Неравномерный обогрев стимулировал простудные болезни. В случае с теплыми полами все эти недостатки отсутствуют, поверхность легко подметается и моется;
• Освобождается пространство, нет необходимости продумывать варианты, как вписать радиаторные батареи и трубы в интерьер помещения;
• Монтажные работы стали намного проще;
• Проведение работ, основные элементы системы стоят дешевле. Для обогрева помещения достаточно температуры в трубах 55 ̊С и не более 60-70  ̊С. Монтаж и дальнейшая эксплуатация теплых полов оказывается дешевле на 30 %. Поэтому много появилось желающих узнать, как сделать водяной теплый пол.

Как запустить теплый водяной пол правильно после заливки подача теплоносителя в систему, тестовый запуск, первый прогрев

Установка теплого водяного пола в качестве основной или дополнительной отопительной системы требует максимального внимания и знания последовательности действий.

Если что-то пойдет не так, то слишком трудно и дорого будет внести изменения, особенно после укладки финишного покрытия. Чтобы этого избежать, надо знать, как включить водяной теплый пол.

Способ заливки воды в систему зависит от того, как она устроена. Чаще всего для этого устанавливается кран, подающий теплоноситель от водопровода к трубам теплого водяного пола.

Система водяных полов не нуждается в ежегодном сливе воды после отопительного сезона, но специальный кран для этого должен быть на выходном коллекторе.

Перед тем, как систему наполнить водой, ее нужно тщательно промыть, ведь при укладке труб в них мог попасть мелкий строительный мусор. Чтобы от него избавиться, нужно заливать и сливать воду до тех пор, пока она не станет чистой.

Производители рекомендуют обновлять теплоноситель с каждым новым сезоном и если следовать их совету, то такую промывку нужно делать каждый раз. Но, как показывает практика, достаточно проводить такие работы раз в 3-4 года, хотя некоторые потребители не сливают воду десятилетиями, и система работает отлично.

Следующий этап работ – это тестированный запуск водяного теплого пола после заливки в него теплоносителя.

Опрессовка – это проверка под давлением всей системы на возможное наличие протечки в трубах и в местах их соединения.

Без этого этапа заливать раствор и стелить финишное покрытие просто бессмысленно. Он проводится, когда все трубы подсоединены к распределительному коллектору.

Каждый обогревательный контур по отдельности нужно наполнять жидкостью до тех пор, пока из него не выйдет весь воздух. Для этого вентили, как регулирующие, так и термостатные, нужно открыть и закрыть.

Для каждого вида труб теплого водяного пола необходим свой тип опрессовки:

1. Если применяется металлопластик, то для запуска используют холодную воду, подаваемую в систему под давлением 6 Бар. Если в течение суток оно не упало, то конструкция прошла испытание и можно приступать к дальнейшей работе – заливать стяжку поверх наполненных водой труб, которые находятся под давлением. На всем этапе проверки при таком давлении воздухоотводчики должны быть закрыты, иначе через них польется вода.
2. Для труб из сшитого полиэтилена проверка требует других действий:
   • во-первых, давление для опрессовки должно в два раза превышать рабочее, но не ниже, чем 6 Бар;
   • во-вторых, нужно следить, когда оно начнет падать (приблизительно 30 мин.) и снова поднять его;
   • в-третьих, такие действия следует провести трижды и только после этого нужно снова увеличить давление вдвое и оставить систему на сутки;

Если за это время давление упало не более чем на 1.5 Бара и не видно протечки, то система прошла испытание.

В виде дополнительной проверки опытные мастера рекомендуют применить испытание максимальным нагревом системы. Подобный первый прогрев водяного теплого пола покажет, насколько качественные трубы. Для этого нужно разогреть их до +80-85 градусов и оставить на полчаса. Если нигде не видно протечки или пара, то конструкция готова к заливке раствором.

Стяжку после всех проверок нужно заливать только на полные трубы, чтобы она «учла» их измененную форму.

Первый запуск теплого водяного пола проводится нагревом теплоносителя до +20-25 градусов. Нужно дать системе пару дней отстояться, после чего каждый день увеличивать этот показатель на 10 градусов, если используется вода и на 5, если теплоноситель – антифриз.

Весь процесс постепенного разогрева конструкции напрямую зависит от размера помещения. Если оно небольшое, то можно уложиться всего в пару дней, но так как запуск теплого водяного пола устраивается после всех проверок, заливки бетона и укладки напольного покрытия, то лучше не спешить с резким подъемом температуры. Это может вызвать появление трещин в стяжке.

источник

Автоматическая регулировка теплых полов

Для того, чтобы система работала в безопасном и комфортном режиме, автоматически настраивая температуру по заданным параметрам, используются автоматические регуляторы теплого пола:

• Термостаты (терморегулятор). Регулировка температуры теплого водяного пола термоголовкой подразумевает наличие датчиков с показателями температуры воздуха в комнате, или/и пола. Термоголовка оснащена сенсором-датчиком, наполненным жидкостью, которая значительно меняет объем в зависимости от температуры (чаще всего толуолом). Когда сигнал показывает высокую температуру, жидкость расширяется и давит на закрытие подачи теплоносителя. И наоборот, освобождает подачу при показателях низкой температуры. Система контролирует себя сама;
• Сервоприводы. Они представляют собой клапаны, могут работать на толуоле или электрическом напряжении, уменьшая или увеличивая количество воды в зависимости от температуры, улавливаемой датчиком путем перекрытия ее подачи.

Плюсы автоматизированного контроля и регуляции теплого пола – удобство. Высокий уровень комфорта, надежность качественных элементов, не уступающая механическим. Минусы – более высокая по сравнению с механическим управлением цена, необходимость обращаться к специалистам.

Автоматическая регулировка водяного теплого пола

Правильная настройка и регулировка – ответственный процесс. Теплый пол — система не сложная, но требующая тщательного подхода и внимания к деталям. От грамотного запуска и настройки зависит эффективность работы системы, а, соответственно, и комфорт в доме.

Какими бывают тёплые полы

По типу нагревательного элемента тёплые полы делятся на водяные и электрические. Последние могут быть выполнены в виде кабеля, термоматов и плёнки.

1. Водяной тёплый пол

remontnik.org

В основе водяного тёплого пола лежит замкнутый контур труб с циркулирующим теплоносителем, который нагревается от котла и поступает в систему через смесительный узел. Из-за требований к регулировке протока и температуры теплоносителя этот вариант подходит исключительно для частных домов или квартир с индивидуальным отоплением.

Такие полы обычно устанавливают на начальном этапе строительства. Основание гидроизолируют и укрывают слоем утеплителя, а затем на него монтируют трубы, которые подключаются к коллекторному шкафу и заливаются бетоном. Далее поверх стяжки укладывают чистовое покрытие.

Плюсы:

• Наименьшие расходы на эксплуатацию.
• Наиболее равномерный прогрев по всей площади.
• Нагрев теплоносителя возможен от разных источников.

Минусы:

• Высокая стоимость оборудования по сравнению с электрическими тёплыми полами.
• Конструктивная сложность и трудоёмкость монтажа.

2. Кабельный тёплый пол

best-electro.ru

Кабельная система обогрева во многом похожа на водяную. Отличие лишь в том, что вместо труб с теплоносителем в массиве пола прокладывается нагревательный кабель. Он запитывается от электрической сети и управляется с помощью терморегулятора, который считывает показания датчика температуры внутри конструкции.

Такой тип монтируют во время капитального ремонта, так как необходима бетонная стяжка. На перекрытие стелется теплоизоляция, поверх неё раскладывается кабель, затем заливается стяжка толщиной 3–5 см и монтируется декоративное покрытие.

Все электрические полы в отличие от водяных не имеют функции саморегуляции и могут повредиться от перегрева. Их нельзя прокладывать под шкафами-купе, кухнями и другой мебелью без ножек. Поэтому расположение элементов обстановки необходимо продумать заранее и не менять.

Исключение составляют так называемые умные системы, которые способны уменьшать мощность при повышении температуры нагревательного элемента. Однако они значительно дороже.

Плюсы:

• Невысокая цена.
• Возможность использования в квартире.
• Подключение к электросети без дополнительного оборудования.

Минусы:

• Относительная сложность и трудоёмкость монтажа.
• Высокое потребление электроэнергии.
• Нельзя прокладывать под мебелью без ножек.

3. Термоматы

termoradosti.com

По сути термоматы — это вариация кабельного тёплого пола. В качестве нагревательного элемента здесь используется тот же кабель, только гораздо меньшего сечения и предварительно закреплённый на полимерной сетке с крупными ячейками.

Часто такой тип выбирают при отделке пола керамическими материалами. За счёт толщины менее 3 мм термоматы легко помещаются между готовой стяжкой и плиткой, занимая пространство внутри слоя плиточного клея. В продаже есть термоматы с разным шагом укладки кабеля, рассчитанные на определённую мощность.

Плюсы:

• Простота монтажа.
• Быстрый прогрев.
• Не влияет на толщину пола.

Минусы:

• Высокое потребление энергии.
• Нельзя прокладывать под мебелью без ножек.

4. Плёночный тёплый пол

trans-mix.ru

Плёнка — ещё одна разновидность электрического тёплого пола. Конструктивно представляет собой токопроводящий элемент, который заламинирован между двумя изолирующими слоями полимера.

Монтаж такой системы осуществляется на теплоотражающей подложке. Сверху укладывается тёплый пол, а затем защитная плёнка. Если планируется линолеум или ковролин, то монтируется промежуточный слой из фанеры. А ламинат можно укладывать сразу на плёнку.

Плюсы:

• Простота монтажа.
• Почти не влияет на толщину пола.
• Энергоэффективнее, чем кабельный пол и термоматы.

Минусы:

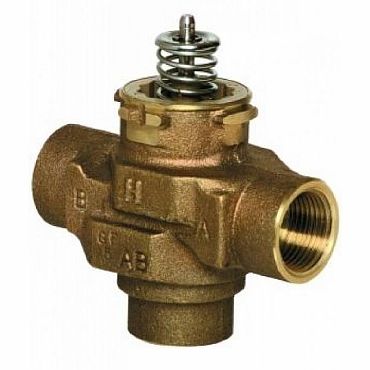

Возможности трёхходового клапана

Если на гребенке имеется трёхходовой клапан, то настройка делается с помощью сервопривода. При этом контроль за показателями будет осуществлять смесительный клапан. В процессе этого, трёхходовой вентиль можно поворачивать как угодно, и сколько нужно раз. А вот настройку смесительного клапана производить сложнее.

Зачем нужна гребенка для теплого пола, разберем ее устройство и принцип работы, как выбрать, инструкции с фото и видео как установить и настроить или сделать своими руками.

Есть другая возможность провести регулировку нагревательных полов — использование модульного смесителя, он состоит из:

• трёхходового крана;
• термометра;
• байпаса;
• насоса для циркуляции жидкости;
• термостатической головки;
• реле.

Данный набор стоит не мало, зато эффективность его высокая. Существует обязательное условие для функционирования этого модуля — европейская сборка.

Ещё один метод регулировки тёплых полов — устанавливается сервопривод и термостат. Термостат оповещает сервопривод о понижении температуры в помещении, и о необходимости произвести подачу нагретого теплоносителя. Данный способ функционирует даже при сборке коллектора своими руками.

Тёплый водной пол — сложная конструкция, и решив соорудить его в своём доме, нужно отдавать себе отчёт, что мало смонтировать систему, необходимо периодически проводить её регулировку по инструкции

И важно разбираться в этом процессе, иначе пол не будет оправдывать ваши ожидания

Видео инструкции

Теплый пол. Регулирование температуры без смесителя. Как это получается.

Watch this video on YouTube

Теплые полы. Балансируем быстро и просто.

Watch this video on YouTube

Монтаж инфракрасного (плёночного) пола

Решившись на монтаж инфракрасного пола в гараже, нужно минимизировать расходы, связанные с утечкой тепла через стены и потолок, а также убедиться в том, что проводка способна выдержать дополнительные нагрузки.

ТЕПЛЫЕ ПОЛЫ В ГАРАЖЕ СВОИМИ РУКАМИ

Watch this video on YouTube

Расчёт

Начинать надо с расчёта мощности ТП, так как от этого зависит его эффективность. Лучше доверить эту работу профессионалам — теплотехникам, ведь для вычислений требуется применение сложных формул.

Если вы хотите сделать это сами, то необходимо брать усреднённые показатели. Расчёт выполняется по следующей формуле:

Р=р*S, где:

• Р – мощность ТП;
• р – мощность нагревательного элемента;
• S – размер помещения.

При наличии в гаражном боксе нескольких комнат, расчёт нужно делать отдельно для каждого помещения.

Необходимые инструменты и материалы

Основная часть плёночного пола — нагревательный элемент. К его выбору надо подходить ответственно и делать это нужно при составлении проекта.

Есть несколько моделей плёночных систем:

1. Инфракрасная плёнка — двухслойное изделие, между слоя размещён нагревательный материал — карбоновые пластины.
2. Стержневой пол — гибкие карбоновые стержни, размещённые параллельно на мате. Тепло производят инфракрасные волны.

Кроме элемента нагрева нам понадобится:

• регулятор температуры;
• УЗО — прибор для отключения;
• кабель для заземления;
• крепежы;
• смеси для стяжки.

Для проведения работ нам так же потребуется:

1. Перфоратор.
2. Зубило.
3. Молоток.
4. Ножницы.
5. Отвёртки.
6. Метр.
7. Уровень.
8. Нивелир.

Составление проекта

Составляется схема укладки. Плёнка не кладётся под тяжёлые предметы — подъёмник, станки и где будет располагаться автомобиль. Нужно учитывать, что она стелится с отступом 10 см от стены.

Если инфракрасный пол — это единственное отопление в гараже, то им застилается до 70% поверхности. При дополнительном обогреве — достаточно 50%.

Отмечается место на стене, где будет монтироваться терморегулятор, он должен размещаться выше поверхности на 15 см.

Подготовка основания

В отличие от укладки электрического обогрева в квартире, установка таких систем в гараже не требует демонтажа полового покрытия, плёнку можно стелить на старый пол. Достаточно очистить бетонную плиту от пыли, наличие не значительных неровностей также допустимо.

При больших ямах и неровностях в плите, рекомендовано сделать тонкую заливную стяжку. При этом ей необходимо дать полностью высохнуть, прежде чем продолжать укладку «пирога».

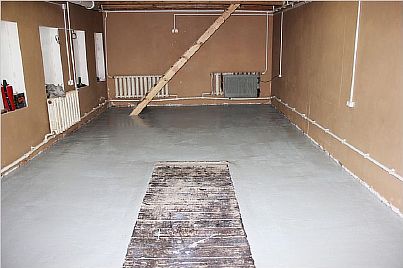

Если в гараже есть смотровая яма, прежде чем заливать стяжку, сооружается окантовка вокруг неё из кирпича, на высоту предполагаемого «пирога».

Гидроизоляция и теплоизоляция

На подготовленную поверхность стелиться гидроизолярующие материалы — полиэтиленовая плёнка. Она кладётся с нахлёстом на стены 10 — 15 см. Затем, периметр гаража оклеивается демпферной лентой.

Поверх полиэтилена укладывается теплоизоляционный материал — типа «Пенофол», толщиной 10 см. Фольгированной стороной он ложится вниз. Можно применять пенопласт — 5 см.

На утеплителе размещается армирующая решётка. При использовании фиброволокон и пластификаторов, сетку можно не класть.

Укладка нагревательного элемента

Полотна не должны заходить друг на друга, и не укладываться плотно к стене — рекомендованный отступ 10 см. Между собой листы проклеиваются скотчем.

 Подключение

Подключается электрическая инфракрасная система путём соединения контактов плёнки и их изоляции битумной мастикой. После этого, плёночный пол подсоединяется к термодатчику, места стыковки проводов также изолируются.

Затем устройство подключается к электрическому питанию, и осуществляется его тестирование. Если все работает в нормальном режиме, то можно заливать стяжку.

 Заливка стяжки

Для финишной стяжки применяется готовая смесь или самодельный состав, который вы можете изготовить своими руками из песка и цемента. Помещение следует заливать за один раз. Раствор нужно равномерно распределить по всей площади гаража, и выровнять.

Стяжка должна хорошо просохнуть, на это потребуется около месяца. Только после этого можно включать систему.

В чем особенность управления водяными полами

Для того, что бы понять в общих чертах, как можно управлять отопительной коммуникациями теплого водяного пола, необходимо иметь представление о том, что собой представляет такое вид обогрева

Важно знать устройство каждого узла и агрегата, каким образом и принципом действия отличается то или иное оборудование и каково его место в едином комплексе

Рисунок – схема дает представление о том, какие приборы и устройства составляют единый блок управления водяными полами. Сюда входят:

• насосный узел;
• коллектор с двумя частями (подача и сбор);
• байпас с предохранительными клапанами;
• терморегуляторы температуры воздуха;
• терморегуляторы температуры нагрева пола;
• модуль управления рабочими блоками и коммуникаций системы.

На первый взгляд довольно большое количество самых разных приборов может ввести в заблуждение, что теплый пол сложная в отоплении отопительная система. На самом деле, правильно настроенный насос, отрегулированные термостаты на предохранительных клапанах, настроенные расходомеры, воздухоотводчики и спускные клапаны имеют вполне понятную конструкцию и достаточно просты в эксплуатации.

Опрессовка труб теплого пола

Перед тем, как запустить систему обогрева первый раз или после долгого периода бездействия (6-12 месяцев), нужно выпустить скопившийся в трубах воздух. Это первый шаг в регулировке теплого водяного пола, который проводится вручную независимо от принципа, по которому он функционирует.

В случае когда трубы теплого пола заливаются бетонной стяжкой, разрешено выполнять пуск системы только когда она высохнет.

Опрессовка водяного теплого пола

Вопрос настройки полов актуален с началом каждого отопительного сезона. Процесс заполнения системы выполняется вручную, несмотря на возможное наличие встроенных датчиков. Перед запуском следует убедиться, что все петли пола перекрыты, проверить краны на распределительном коллекторе.

В первую очередь заполняется основная система обогрева. Затем открываются вентили подачи и обратки на одной из петель и вводится в работу циркуляционный насос. Обороты минимальные. Контур должен постепенно заполниться. В это время включается котел с предустановленной температурой в диапазоне 30-40⁰С.

Опрессовка водяного теплого пола

Проконтролировав подачу и возврат воды в открытой петле, требуется перекрыть вентили и повторить процесс заполнения уже со следующей. Все действия выполняются постепенно до полного заполнения и обезвоздушивания системы. Затем еще один этап – открытие всех вентилей.

Теплый пол – система инерционная, поэтому реакция на корректировку работы контуров не будет моментальной. Потребуется выждать некоторое время (от двух-трех часов до суток, это зависит от сложности системы) и затем оценить режим работы, результат на каждой из петель. Такой временной диапазон нужен для контуров разной длины, типом укладки , толстая или тонкая стяжка и диаметр труб.

Терморегуляторы для электрических полов

Производится управление теплым полом электрическим блоком, на котором вы можете настраивать работу нагревательных элементов. Обычно вы можете включать и выключать нагрев, регулировать температуру, а также настраивать периодичность включения и выключения термоэлементов.

Разделим их по принципу их работы:

• Электронно-механический регулятор – самый простой способ управления тёплым электрическим полом. Набор функций такого приспособления достаточно скуден: регулирование нагрева и отключение электрического пола. Управление производится вручную с помощью колёсика, как на утюге, подключённого к регулятору, который поддерживает постоянную температуру пола. Благодаря своей простоте, такой «пульт» – это одно из лучших решений, ведь его цена достаточно низкая, а поломки возникают редко и легко устраняются.
• Цифровая панель управления работает также, как и предыдущий вариант, но отличается способом управления: пользователь задаёт нужную температуру не колёсиком, а кнопками либо сенсором. Также оснащён блок управления теплыми полами электрическими датчиками, которые замеряют температуру пола и воздуха в квартире, после чего, передают собранную информацию на терморегуляторы.
• Программируемый терморегулятор – самая современная разработка на рынке обогревательного оборудования. Данный регулятор оснащён несколькими датчиками замера температуры, которые передают информацию на контроллер, способный поддерживать разную температуру в отдельных комнатах либо участках, организованных разными нагревательными цепями. Самые современные программируемые терморегуляторы могут управляться с помощью сети интернет, например, вы можете выйти из дома, отключив нагрев, а когда будете возвращаться, снова включить его со смартфона, чтобы пол прогрелся до вашего прихода.

Через сколько включать пол после заливки стяжки

Итак, от проведения стяжки до включения должно пройти минимум месяц. За это время заливка полностью высохнет. Такой срок выдержки предполагает, что запуск не вызовет непоправимых последствий, вроде короткого замыкания или деформации пола. Чтобы не пришлось переделывать заново, первым делом стоит помнить, что включить теплый пол на всю мощность категорически нельзя.

Чтобы продлить срок эксплуатации отопительной системы, после высыхания стяжки и плиточного клея, включают 18-20 дней на температуру +35 ⁰С и только затем выставляют нужные показатели тепла. Итак, от начала действий по созданию ровной поверхности и до свободного использования теплого пола должно пройти 50-55 дней.

Распространенные ошибки

Строгие требования к тому, когда включать систему после укладки плитки, не гарантируют идеально выполненной работы. Нередко хозяева допускают грубые ошибки, которые ведут к сложным проблемам.

Наиболее распространенные ошибки при установке теплого пола:

1. Кабели или маты укладываются на всю площадь комнаты. Это способно вызвать перегревание участков под большой мебелью (шкафы, диваны, кровати, стиральные машины и прочее).
2. Укорачивание проводов. Это делать запрещено – электрический пол просто выйдет из строя.
3. Включение теплого пола для проверки работоспособности пока не высохла стяжка или клей. Безопаснее проверить сопротивление кабелей системы.
4. Укладка греющих элементов на грязную поверхность. Даже наличие пыли в канавках для кабеля сведет на нет всю работу.
5. Ходьба по проводам. Так можно повредить жилы, что выведет электрический теплый пол из строя.
6. Замуровывание датчика температуры. Этот прибор должен находиться в герметичной гофрированной трубе, так обеспечивается легкий доступ к нему при необходимости замены.
7. Халатность. Чтобы убедиться в правильности проделанных работ, нужно замерять сопротивление до укладки элементов в стяжку и после высыхания.
8. Использовать включение системы для ускорения высыхания стяжки или плиточного клея. Такие действия стопроцентно выводят кабель из строя.
9. Пренебрежение герметичностью. Элементы теплого пола должны плотно лежать в канавках, наличие воздушных карманов ведет к повреждению системы.
10. Отсутствие схемы или плана укладки теплого пола. Необязательно рисовать, можно сфотографировать готовый контур, тем самым обезопасив себя от повреждения кабеля при установке сантехники или сверлении в дальнейшем.

Рекомендации специалиста

Если решили установить инфракрасный пол под плиточным покрытием и сомневаетесь в своих силах, то лучше обратиться за помощью к опытному специалисту. Тем самым можно не только получить функционирующую систему обогрева, но и научится неким хитростям и в дальнейшем выполнять эту работу самому.

Основными рекомендациями являются терпение и соблюдения правил, а также использование только качественных строительных материалов и нагревательных элементов. Вышеперечисленные ошибки ни в коем случае нельзя повторять.

Чтобы пол хорошо прогревал помещение и прослужил долго, необходимо правильно его смонтировать. Укладывать кабеля нужно только в чистые про грунтованные канавки в уже высохшей стяжке.

Если же система будет заливаться бетонной смесью, то следует заполнить пустоты. До и после заливки стяжки необходимо замерять сопротивление кабелей. Так вы будете уверенны, что провод не повредился. Спешить с включением теплого пола не стоит.

Выждав необходимый срок, нужно постепенно прогревать саму поверхность и керамическое покрытие. Под плитку обязательно использование подложки – нагревательного мата. Следуя этим рекомендациям, можно получить эффективное и эстетичное теплое напольное покрытие.

Надеемся, что эта статья поможет вам в обустройстве обогрева жилья.

Заключение

Каждому из нас предстоит решать самому, какой способ управления теплыми полами выбрать. Было уже не раз сказано, что для маленьких помещений, где предполагается использование коротких единичных водяных контуров, можно обойтись ручным управлением. Для обогрева ванной комнаты можно обойтись минимальным набором: термостат и предохранительный клапан.

Что касается целого отопительного комплекса, в задачи которого входит напольный обогрев во всем здании, то здесь только автоматика способна решить задачи по управлению многочисленного оборудования. Благодаря термодатчикам, установленным в полу или на стенах отапливаемых помещений под каждый смесительный узел, вам удастся создать в каждой комнате, в каждом помещении жилого дома необходимую температуру. Устройство автоматического управления во многом опирается на электронные и электронно-механические приборы, которые отличаются компактностью и высокой чувствительностью. При правильной настройке каждого блока управления можно добиться оптимальных температурных показателей в доме.
