Как просто выкрутить обломанную шпильку или болт: гаражный способ автомеханика

Содержание:

Прямые

Поставляются в наборах. Набор состоит из сверл, втулок, прямых экстракторов и державок. Последовательность действий зависит от того, выступает обломанная шпилька наружу или нет.

Как вывернуть сломанный болт при выступающей шпильке?

  1. Накернить торец обломанной шпильки;
  2. Выполнить предварительное засверливание;
  3. Выполнить рабочее засверливание сверлом номинального диаметра;
  4. Ввернуть экстрактор в отверстие и вывернуть шпильку.

Как выкрутить сломанную шпильку при заглубленной шпильке?

  1. Выполнить предварительное засверливание, используя направляющую втулку, внешний диаметр которой должен соответствовать отверстию, а внутренний — сверлу;
  2. Выполнить рабочее засверливание сверлом номинального диаметра (без применения втулки);
  3. Ввернуть экстрактор в засверленное отверстие и вывернуть шпильку.

Как видно из описания, применение прямой модели требует дополнительной операции: предварительного засверливания. Это связано с тем, что конический аналог с обратной резьбой совершенно не чувствителен к форме отверстия, что составляет, несомненно, его значительное преимущество. Чем и как высверлить сломанную шпильку с минимальными затратами? Надо добавить, что конические, в общем и целом, дешевле.

Втулки для сверления резьбы в шпильках, обломанных в глубине отверстия, могут быть полезными и при работе с коническими. К сожалению, они предлагаются вне наборов только немногими производителями.

Как выкрутить сломанный болт если обломок хоть немного выступает из изделия.

В любом случае, прежде чем что-то делать с этим обломком, стоит обработать резьбу WD-40. Если есть возможность – нагреть это место газовой горелкой или строительным феном, дать остыть и снова обработать WDшкой. Подобные действия облегчат ваши дальнейшие манипуляции.

Способ 1.

В самом простом случае, вам поможет зубило (а если не жалко, то и отвёртка может сгодиться на мелких шпильках).

Наставляете зубило на край выступающей шпильки, наклонив его так, чтобы удары по нём могли привести к вращению шпильки в сторону вывинчивания из массива изделия.

Если вам удалось провернуть шпильку на пару оборотов, дальнейшее выкручивание удобнее будет производить с помощью пассатижей или газового ключа.

Если же шпилька сидит глухо и вы своими действиями срезали остатки шпильки, за которые хоть как-то можно было зацепиться – смотрите один из следующих способов.

Способ 2.

Очень действенный способ на крупных шпильках, но для его реализации нужна электросварка.

Поверх обломка шпильки устанавливается гайка (под гайку желательно положить лист бумаги с вырезанным в ней отверстием по диаметру шпильки), с бОльшим типоразмером (на 1-2 типоразмера больше, чем шпилька). Например, если пытаетесь выкрутить шпильку М 12, значит гайку используете М 14.

Делаете несколько прихваток между внутренней поверхностью гайки и обломком шпильки.

Выкручиваете гаечным ключом, соответствующего типоразмера.

Способ 3.

Если обломок выступает над поверхностью изделия на 2-3мм, можно попробовать сделать в нём шлиц под отвёртку.

Сделать его можно либо болгаркой (тонким диском), либо ручной ножовкой по металлу.

Выкручивать отвёрткой.

Этот способ можно применить даже в том случае, когда обломок не выступает над поверхностью, но тогда придётся надрезать «тело» изделия. Если это не критично – можете попробовать этот способ.

Как выкрутить сломанный болт, не повредив резьбу в отверствии :: SYL.ru

Довольно часто при использовании такого крепежа, как болт возникают ситуации, когда головка изделия отламывается, а сам метиз остается внутри. При этом возникает необходимость удалить этот остаток, не повреждая резьбы, чтобы отверстие можно было бы эксплуатировать и далее. Учитывая это, тема о том, как выкрутить сломанный болт, очень популярна и требует более детального рассмотрения.

Виды изломов

Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней

Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент

Поверхностный обрыв

К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.

  • Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
  • Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
  • Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.

Обрыв заподлицо

Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.

Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.

Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.

Обрыв ниже поверхности

Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.

Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.

На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.

После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.

Экстрактор

Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.

Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.

Вывод

Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.

Левая резьба в шпильке

Второй метод сложнее. Он применяется, когда невозможно вывернуть сломанную шпильку ни одним из доступных способов. В этом случае принятые меры будут еще более кардинальными. Для этого способа потребуется электрическая дрель, метчик и много времени. Первым делом в шпильке сверлят отверстие – прямо в центре. Затем аккуратно в отверстии метчиком нужно нарезать резьбу.

Отметим важный момент: перед тем как выкрутить сломанную шпильку из головки, убедитесь, что резьба именно «левая». Когда в только что нарезанную деталь будет вкручен новый болт, резьба которого такая же, то в момент, когда он дойдет до конца, сломанная шпилька начнет выворачиваться.

Как выкрутить оставшийся обломок

Если шпилька все-таки обломилась — не надо отчаиваться. Чтобы выкрутить обломанную часть, используют несколько приемов. Одни требуют применения промышленного оборудования, для других достаточно несложной оснастки, доступной для домашнего мастера.

Как выкрутить сломанную шпильку

Если остался торчать обломок, то применяют один из приемов:

  • Надевают гайку чуть большего диаметра и приваривают ее. Далее ключом можно вывернуть сломанную шпильку.
  • Приваривают поперечный пруток (арматуру) длиной 30-40 см. Пользуясь им как воротком, можно выкрутить обломок.
  • Напильником затачивают верхушку под квадрат. Теперь обломок можно выкрутить воротком для метчиков.

Выкручивание обломавшейся шпильки

Если же слом произошел заподлицо с поверхностью ГБЦ (или другого агрегата), по обломок придется высверливать.

Высверливание резьбы обломавшейся шпильки

Перед сверлением следует накрыть ГБЦ плотной тканью, чтобы искры и отходы не попали в цилиндры.

Далее необходимо угловой шлифмашиной с абразивным диском выровнять поверхность обломка. Она должна стать строго горизонтальной. В средине накернивают точку.

Далее берут сверло диаметром чуть меньше, чем внутренний диаметр резьбы. Лучше всего положить ГБЦ на рабочий стол стационарного сверлильного станка — так меньше риск отклонения сверла от вертикали.

Высверливание резьбы обломавшейся шпильки

После прохождения отверстия на всю глубину следует выкрутить из него останки высверленного обломка, используя пассатижи или острогубцы. Далее обязательно нужно пройти отверстие комплектом штатных метчиков.

Используем кондуктор

Можно значительно упростить операцию высверливания сломанных шпилек. Это актуально для тех, кто часто ремонтирует двигатели. Поможет мастеру простейший кондуктор. Размеры детали берутся с реальных двигателей. На кондукторе, а это металлическая пластина, высверливаются такие же отверстия в тех же местах, что и на головке, а также на коллекторе. Еще в кондукторе делают отверстия для втулок. Они будут удерживать деталь от перемещения на блоке.

С помощью подобных приспособлений можно значительно облегчить выполнение задачи и разобраться с тем, как выкрутить сломанную шпильку из выпускного коллектора высверливанием, не повредив при этом сам коллектор.

Как выкрутить шпильку из головки блока цилиндров (ГБЦ)

Решая вопрос, как выкрутить шпильку из ГБЦ, надо так же исходить из материала головки. Чугунные головки встречаются редко, в основном на старых авто, а чаще всего они из алюминиевых сплавов.

На головках блока часто приходится иметь дело с прикипевшими, закисшими шпильками.

Чтобы выкрутить шпильку из головки блока цилиндров можно применять наиболее удобные и эффективные способы и приемы из перечисленных выше. Часто это метод двух гаек, применение экстрактора или высверливание. Для усиления воздействия целесообразнее применять предварительное расшатывающее простукивание по бокам, использование проникающих составов, вращения двумя инструментами.

Как выкрутить сломанную шпильку: нестандартное решение

Этот способ предлагают специалисты в тех случаях, когда вы уже перепробовали несколько радикальных вариантов

Химический способ – это нестандартное решение сложившейся проблемы, но обратить на него внимание стоит

Для выкручивания остатков шпильки после его разлома или коррозии вам понадобится лимонная кислота, сверла, термометр. Также подготовьте капельницу или сделайте самодельную, воздушный ТЭН больше 1 кВт.

Изначально нужно обозначить центр сломанной шпильки. По углублению шпильки просверливаем отверстие. Затем берем сверло больше диаметра и утолщаем его. Чтобы минимизировать риски поломки сверла, нужно сделать проходы с увеличением. Делаем все постепенно, без резкого перехода на сверла широкой окружности. Задача – насколько это реально высверлить шпильку. На месте сверления шпильки должна остаться только резьба.

Во время работы контролируйте направление сверла. Главное, не зацепить сам блок. По окончанию высверливания, когда вам удалось добиться поставленной цели, можно переходить к приготовлению кислотного раствора. Разбавленную теплой водой лимонную кислоту нужно залить в просверленное отверстие. Поскольку через время жидкости станет меньше, что объясняется испарением воды, нужно будет подливать кислоту. Удобно использовать капельницу. Это позволит поддерживать нужный уровень жидкости. Резьба должна всегда быть заполнена водой.

Параллельно с капельным окислением нагревают блок. Это осуществляется путем прикладывания ТЭН. Подсоединяется он через терморегулятор. Придерживаемся температурного режима 80 градусов. Для защиты цилиндров используйте бумагу. Обязательно пропитайте ее маслом. Это отличный способ защитить цилиндры от воздействия лимонной кислоты.

Помните, что лимонная кислота через время может терять свои свойства. Для поддержания реакции периодически меняйте жидкость в отверстии. Это неплохой и действительно рабочий способ, как выкрутить сломанную шпильку самостоятельно. Сколько времени понадобится для достижения цели, сложно обозначить. Все зависит от причины облома, состояния, размера шпильки, ее расположения.

Кононические

Он снабжен левой конической резьбой. При вворачивании в отверстие, засверленное в обломанной шпильке, он рано или поздно заклинивается в нем и затем выворачивает шпильку.

Инструмент изготовлен из закаленной хромованадиевой стали. Они поставляются как поштучно, так и в наборах для наиболее распространенных размеров резьбы. Каждая фирма-производитель указывает, какому размеру резьбы (диаметру шпильки) соответствует та или иная модель. Если такая информация отсутствует, ее можно найти в фирменном каталоге. Если и этого сделать не удалось, тогда можно воспользоваться таблицей приблизительного соответствия между диаметром цилиндрической части конического экстрактора и номиналом резьбы обломанной шпильки.

Диаметр Резьба
От До
3,2 4,0 М3 — М6
4,0 5,5 М6 — М8
5,5 7,0 М8 — М11
7,0 9,5 М11 — М14
9,5 13 М14 — М18
13 17 М18 — М24
17 21 М24 — М33
21 25 М33 — M50

Показан самый распространенный тип конического демонтажного инструмента — с относительно мелкой резьбой. Существуют и другие типы конических моделей, которые незначительно отличаются по рабочим свойствам.

Высверливание

И наконец, третий и самый радикальный способ. Им пользуются для того, чтобы извлечь из отверстия сломанные болты и шпильки. Это высверливание. Метод очень трудный. Он гораздо сложнее всех вышеприведенных и является самым опасным. Существует риск повредить резьбу в отверстии блока двигателя или ГБЦ. Следует надежно удерживать дрель, так как если это блок цилиндров, то существует серьезный риск повредить дорогостоящую деталь. Шпилька зачастую изготавливается из более твердых сортов стали, а головка выполняется из алюминия. Корпус коллектора – чугунный, поэтому он тоже мягче стальной шпильки. Сверло обязательно уйдет от твердой шпильки к более мягкому металлу. Особенно часто это случается, если работа проводится в ограниченном пространстве, а дрель установлена под небольшим углом. Принцип высверливания заключается в следующем: нужно строго в центре шпильки проделать отверстие тонким сверлом, предварительно накернив его, затем в дрель установить более толстое и повторить всю процедуру.

Основное здесь – сверление строго по центру. Когда от тела шпильки не останется практически ничего, стенка станет тонкой. Ее можно будет сломать. Следует очень аккуратно ломать остатки шпильки при помощи предварительно заточенной проволоки или пинцета. Нужно помнить, что любые действия проводятся максимально медленно и аккуратно. Если действовать сгоряча, нужно будет задумываться не о том, как выкрутить сломанную шпильку блока, а еще и о том, как восстановить саму ГБЦ. А это существенные затраты.

Как выкрутить шпильку за гладкую цилиндрическую часть

Если доступен только гладкий участок шпильки (например, резьбовая часть обломлена), то применимы следующие приемы;

  • зажать цилиндрическую часть в походящем инструменте (в плоскогубцах, трубном ключе, маленьких тисках, струбцине или в др.) и приложить усилие в направлении откручивания;
  • приварить к обломанному торцу сваркой металлический пруток в качестве Т-образной рукоятки;
  • надеть гайку чуть большего диаметра, приварить к шпильке по кругу и выкрутить ключом;
  • использовать квадратную шайбу толщиной с гайку или больше, с внутренним диаметром под один размер с диаметром цилиндрической части шпильки (идеально, если шайба садится на цилиндрическую часть шпильки с натягом), разрезать ее с одной стороны аналогично гайке в предыдущем подразделе, надеть на шпильку, зажать трубным ключом и откручивать;
  • использовать плашку (ту, что используется для нарезания резьбы), обточив конец шпильки до квадрата нужного размера;
  • использовать шпильковерт;
  • ножовкой по металлу выполнить пропил в торце под плоскую отвертку, с помощью которой извлечь шпильку.

В некоторых случаях при возможности, для усиления воздействия, одновременно с приложением усилия к отвертке или гаечному ключу можно использовать и второй инструмент (трубный ключ, плоскогубцы и т.п.), зажав ими гладкую боковую поверхность и воздействуя в направлении отворачивания.

Как выкрутить оставшийся обломок

Если шпилька все-таки обломилась — не надо отчаиваться. Чтобы выкрутить обломанную часть, используют несколько приемов. Одни требуют применения промышленного оборудования, для других достаточно несложной оснастки, доступной для домашнего мастера.

Как выкрутить сломанную шпильку

Если остался торчать обломок, то применяют один из приемов:

  • Надевают гайку чуть большего диаметра и приваривают ее. Далее ключом можно вывернуть сломанную шпильку.
  • Приваривают поперечный пруток (арматуру) длиной 30-40 см. Пользуясь им как воротком, можно выкрутить обломок.
  • Напильником затачивают верхушку под квадрат. Теперь обломок можно выкрутить воротком для метчиков.

Выкручивание обломавшейся шпильки

Если же слом произошел заподлицо с поверхностью ГБЦ (или другого агрегата), по обломок придется высверливать.

Высверливание резьбы обломавшейся шпильки

Перед сверлением следует накрыть ГБЦ плотной тканью, чтобы искры и отходы не попали в цилиндры.

Далее необходимо угловой шлифмашиной с абразивным диском выровнять поверхность обломка. Она должна стать строго горизонтальной. В средине накернивают точку.

Далее берут сверло диаметром чуть меньше, чем внутренний диаметр резьбы. Лучше всего положить ГБЦ на рабочий стол стационарного сверлильного станка — так меньше риск отклонения сверла от вертикали.

Высверливание резьбы обломавшейся шпильки

После прохождения отверстия на всю глубину следует выкрутить из него останки высверленного обломка, используя пассатижи или острогубцы. Далее обязательно нужно пройти отверстие комплектом штатных метчиков.

Как выкрутить прикипевшую шпильку: пошаговый лайфхак

Есть ряд тонкостей, которые важно учитывать при откручивании ржавой шпильки из блока. Возьмите на вооружение пошаговую инструкцию, как выкрутить деформированную шпильку:. главное правило – сохранить целостность резьбы

Для начала попытаемся с помощью молотка нанести удары вдоль оси шпильки;подбиваем боковые части шпильки. Чтобы не повредить шпильку, накрутите с одной стороны гайку;залейте деталь химическим раствором проникающего действия. Например, жидкий ключ способен облегчить процесс выкручивания шпильки из отверстия. Он уменьшает соприкосновение детали и отверстия;если для высверливания вы используете ручной инструмент, увеличьте прикладываемую силу. Этого можно добиться путем накручивания удлиненного воротка;для прощения задачи используйте гайковерт;если долгое время шпилька не хочет выкручиваться, попробуйте путем нескольких нагревов и остываний уменьшить соприкосновение между элементами

главное правило – сохранить целостность резьбы. Для начала попытаемся с помощью молотка нанести удары вдоль оси шпильки;подбиваем боковые части шпильки. Чтобы не повредить шпильку, накрутите с одной стороны гайку;залейте деталь химическим раствором проникающего действия. Например, жидкий ключ способен облегчить процесс выкручивания шпильки из отверстия. Он уменьшает соприкосновение детали и отверстия;если для высверливания вы используете ручной инструмент, увеличьте прикладываемую силу. Этого можно добиться путем накручивания удлиненного воротка;для прощения задачи используйте гайковерт;если долгое время шпилька не хочет выкручиваться, попробуйте путем нескольких нагревов и остываний уменьшить соприкосновение между элементами.

При вытаскивании шпильки рационально применять прочные инструменты

Важно не допустить слизывание граней шпильки

Как выкрутить шпильку из головки блока цилиндров (ГБЦ)

Решая вопрос, как выкрутить шпильку из ГБЦ, надо так же исходить из материала головки. Чугунные головки встречаются редко, в основном на старых авто, а чаще всего они из алюминиевых сплавов.

На головках блока часто приходится иметь дело с прикипевшими, закисшими шпильками.

Чтобы выкрутить шпильку из головки блока цилиндров можно применять наиболее удобные и эффективные способы и приемы из перечисленных выше. Часто это метод двух гаек, применение экстрактора или высверливание. Для усиления воздействия целесообразнее применять предварительное расшатывающее простукивание по бокам, использование проникающих составов, вращения двумя инструментами.

Как выкрутить сломанный болт, если обломок не выступает над поверхностью изделия.

Способ 4.

Если у вас имеется сверло с левым ходом, можно попробовать выкрутить им.

Диаметр сверла = наружный диаметр шпильки – высота зубьев х 2

По центру шпильки делаете углубление керном. В образовавшееся углубление устанавливаете обычное «правое» тонкое сверло. Сверлите на 1-2 см.

Потом устанавливаете в патрон «левое» сверло бОльшего диаметра и сверлите на малых оборотах.

Особенность способа в том, что «Левое» сверло сверлит против часовой стрелки, что совпадает с направлением выкручивания шпильки. И если она не сильно прикипевшая, в процессе сверления шпилька может начать проворачиваться.

Способ 5.

Экстрактор.

Сверлите по центру шпильки отверстие диаметром, соответствующим типу экстрактора.

В полученное отверстие вставляете экстрактор и выкручиваете вашу шпильку.

Способ 6.

Сверлите в шпильке отверстие, нарезаете метчиком в нём резьбу.

Вкручиваете соответствующий болт, зажимаете его контр-гайкой, выкручиваете шпильку ключом, накинутым на головку зафиксированного болта.

Способ 7.

Подбираете сверло с правым ходом, диаметром как в «Способе 4».

Высверливаете шпильку по всей глубине отверстия. Задумка способа такова: в теле резьбы изделия останутся только зубья резьбы шпильки, которые можно удалить метчиком.

Метчиком того же диаметра, как и диаметр шпильки, прогоняете резьбу в массиве изделия.

Главным условием успешной реализации данного способа, является точное размещение сверла по центру шпильки. Иначе вы испортите резьбу в массиве изделия.

Если в процессе демонтажа шпильки была нарушена резьба, есть смысл рассверлить повреждённое отверстие под следующий типоразмер резьбы и нарезать метчиком новую резьбу бОльшего диаметра.

Способ 8.

Если шпилька обломалась в алюминиевом массиве, можно воспользоваться азотной кислотой (её трудно найти, но вдруг у вас имеется).

Заливаете обломыш кислотой. Она разъедает сталь, оставляя нетронутым алюминий (или дюраль). Когда остатки шпильки будут извлечены, не забудьте нейтрализовать кислоту в отверстии щелочью (например содой).

Процесс конечно длительный, поэтому годится в том случае, если вы никуда не спешите.

Способ 9.

Сверлите в шпильке отверстие и загоняете в него либо напильник трёхгранный, либо метчик заточенный под конус с тремя гранями.

Выкручиваете шпильку, вращая расклинившийся напильник или метчик.

Как выкрутить шпильку за резьбовую часть

Если шпилька достаточно длинная и доступна резьбовая часть на 2 и более гаек, то применяем один из перечисленных способов:

  • накрутить гайку, накрутить вторую до упора в первую (желательно использовать высокие гайки), после чего слесарным инструментом (ключом или др.) открутить шпильку;
  • использовать специальный инструмент – шпильковерт, под размер шпильки или универсальный.

Удобен и эффективен эксцентриковый шпильковерт – чем больше прикладываемое к нему усилие, тем сильнее он насечкой эксцентрика зажимает шпильку.

Как выкрутить шпильку, если доступна резьба только на 1 гайку? В этом случае доступны как минимум 4 способа:

  • разрезать гайку с одной стороны ножовкой по металлу (направление реза — вдоль оси резьбовой части), накрутить на шпильку, зажать трубным ключом так сильно, чтобы резьбовая часть, выбирая зазор в разрезе, плотно захватила шпильку, направить усилие в направлении отворачивания;
  • накрутить гайку на резьбу, приварить ее к шпильке (например, сварочным полуавтоматом) и выкрутить ключом (или головкой с воротком);
  • накрутить гайку на резьбу, высверлить углубление в торце шпильки (диаметром примерное вдвое меньше диаметра шпильки), забить в это углубление насадку TORX (Е-профиль, или иную подобную с продольными ребрами) и за хвостовик насадки выкрутить (при этом можно помогать усилием второй руки с рожковым или накидным ключом, прилагающим усилие к гайке в дополнение к основному усилию на торкс);
  • ножовкой по металлу выполнить пропил в торце под плоскую отвертку, с помощью которой извлечь шпильку.

В способе с отверткой для этой цели лучше подойдет крупная версия или силовая с Т-образной рукояткой.

Эффективные способы борьбы со сломанными болтами и шпильками

Профессиональные слесари знают несколько эффективных методов, как выкрутить сломанную шпильку. Прежде чем приступить к этому делу, необходимо подготовиться. Под этими работами нужно понимать очистку поверхности от грязи и смазки. Резьбовое соединение рекомендуется предварительно обработать WD-40 или обыкновенным машинным маслом. Также можно облегчить ситуацию, если несколько раз ударить молотком по обломку. Часто проблема решается нагревом – шпилька или болт, при условии, что она выглядывает из отверстия, нагревается при помощи паяльника. Тогда ее можно относительно легко извлечь.

Используем кондуктор

Можно значительно упростить операцию высверливания сломанных шпилек. Это актуально для тех, кто часто ремонтирует двигатели. Поможет мастеру простейший кондуктор. Размеры детали берутся с реальных двигателей. На кондукторе, а это металлическая пластина, высверливаются такие же отверстия в тех же местах, что и на головке, а также на коллекторе. Еще в кондукторе делают отверстия для втулок. Они будут удерживать деталь от перемещения на блоке.

С помощью подобных приспособлений можно значительно облегчить выполнение задачи и разобраться с тем, как выкрутить сломанную шпильку из выпускного коллектора высверливанием, не повредив при этом сам коллектор.

Левая резьба в шпильке

Второй метод сложнее. Он применяется, когда невозможно вывернуть сломанную шпильку ни одним из доступных способов. В этом случае принятые меры будут еще более кардинальными. Для этого способа потребуется электрическая дрель, метчик и много времени. Первым делом в шпильке сверлят отверстие – прямо в центре. Затем аккуратно в отверстии метчиком нужно нарезать резьбу.

Отметим важный момент: перед тем как выкрутить сломанную шпильку из головки, убедитесь, что резьба именно «левая». Когда в только что нарезанную деталь будет вкручен новый болт, резьба которого такая же, то в момент, когда он дойдет до конца, сломанная шпилька начнет выворачиваться.

Как открутить прикипевший болт

Техническое обслуживание автомобиля или другого оборудования происходит при агрессивной окружающей среде. В соединения попадает влага, которая действует на вред металлу, создавая условия для образования коррозии. Как результат крепежные узлы в соединениях прикипают, открутить детали в таких ситуациях кажется невыполнимым заданием. Некоторые мастера не используют средства и подготовительные работы, что приводит к поломке шляпки или резьбы болта.

Откручивание прикипевшего болта

Каждая ситуация требует отдельного подхода, следует оценить тип повреждений как крепления, так и резьбы перед выполнением поставленной задачи. Существует несколько основных способов, как открутить прикипевший болт.

Открутить заржавевший болт или гайку постукиванием

Один из действенных способов – постукивание молотком по шляпке сорванной конструкции.

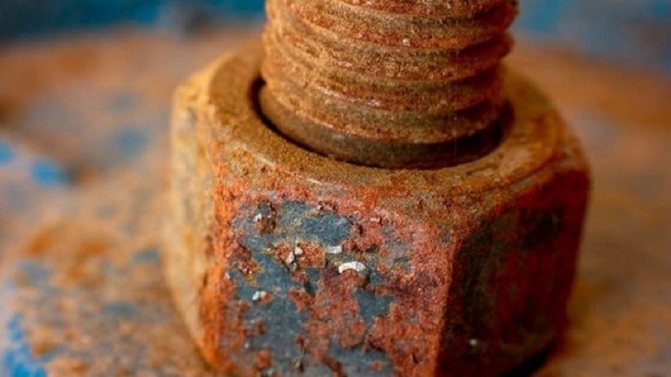

Ржавый прикипевший болт

Используется молоток как в паре с накидным ключом, на который прилагается усилие для откручивания

Операцию необходимо производить с предельной осторожностью, так как возможно испортить грани шляпки, что станет еще большей проблемой. Обычно заржавевшие болты заменяются новыми, при отсутствии такой возможности, следует удалить загрязнения и следы коррозии, смазать специальной смазкой резьбу

С помощью растворителей

Существует множество растворителей разных категорий в продаже. Разнообразие применения таких элементов, как Уайт-спирит, горючее топливо и даже кока-колу. Наиболее действенным химическим средством для откручивания сорванных элементов является WD-40 и разновидности. Жидкостью обрабатывается зона конструкции, если отверстие сквозное, необходимо залить обратную часть.

Уйат-спирит

Для ускорения процесса необходимо обмочить тряпку химическим раствором, обработать соединение, простучать для удаления верхних слов ржавчины.

Термический способ

Более серьезные коррозийные отложения не всегда поддаются обработке химическим способом. Такие соединения нагревают газовой горелкой до раскаленного состояния, резко охлаждают водой. При термическом воздействии, металл расширяется, затем резко сужается, что дает возможность выхода отложений через резьбовое соединение.

Извлечение болта при помощи газовой горелки

Использование горелки не всегда рационально, так как возможно повредить лакокрасочное покрытие и близкорасположенные узлы

Следует с осторожностью работать вблизи топливной системы, так как пары бензина могут воспламениться и привести к необратимым последствиям

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
