Как правильно разметить фундамент и вывести диагональ

Как измерить диагональ?

Неправильные измерения могут стать серьезным препятствием на пути к покупке идеального телевизора. Многие пользователи полагают, что для определения диагонали достаточно взять рулетку и отмерить расстояние от одного угла панели к противоположному. Вот только это неправильно. Есть простой способ, который позволит проверить размер телевизора. Нужно просто определить правильные точки для измерений.

Итак, узнать диагональ телевизора можно, если измерить матрицу между правым нижним и левым верхним углом. Точки должны располагаться диагонально по отношению друг к другу. Перед установкой панели дополнительно стоит измерить ее глубину. Стоит отметить, что изогнутые матрицы стоит мерить обычным швейным сантиметром.

Правила перевода дюймов в сантиметры

При выборе телевизора важно не ошибиться с размерами. Европейская метрическая система поможет определить, сколько же в 1 дюйме сантиметров

Для примера – расчет размера телевизора с диагональю 54». В одном дюйме 2,54 сантиметра. Понять диагональ телевизора легко. Достаточно умножить 54 на 2,54. В результате получается 137,16 см, которые условно можно округлить до 137 см.

Вместо «54» из примера нужно подставить любое количество дюймов. Такая простая формула позволит правильно перевести одну единицу измерения в другую, более привычную.

Можно измерить телевизор рулеткой, и вычислить количество дюймов (в 1 дюйме 0,393 см). Например, при замере результат 102 см, это число умножается на 0,393 – и в результате диагональ равна 40 дюймов. Достаточно знать размер в одной единице измерения, чтобы перевести ее в другую. При измерении рулеткой не стоит захватывать рамки телевизионной панели.

Диагональ фундамента — подготовительные работы, диагностика и оценка оптимальных форм (77 фото + видео)

Warning: file_get_contents(http://www.geoplugin.net/php.gp?ip=81.200.119.158): failed to open stream: HTTP request failed! HTTP/1.

1 403 Forbidden in /var/www/landshaftportal/data/www/landshaftportal.ru/wp-content/plugins/flat_ad_plugin/file_get_blocks.

php on line 10

Warning: file_get_contents(http://www.geoplugin.net/php.gp?ip=81.200.119.158): failed to open stream: HTTP request failed! HTTP/1.

1 403 Forbidden in /var/www/landshaftportal/data/www/landshaftportal.ru/wp-content/plugins/flat_ad_plugin/file_get_blocks.

php on line 10

Перед началом непосредственно самих земляных работ, тщательно подготавливаем участок. Чтобы у вас получилось сделать это самостоятельно, нужно знать последовательность разметки фундамента вашего будущего дома.

Перед началом строительных работ, во избежание проблем, рекомендуется нарисовать схему, которая в будущем будет перенесена на местность.

Для чего она необходима

Большинство неквалифицированных строителей не представляют, насколько важны подготовительные работы.

Список сложностей, возникших при неправильной разметке:

• несоответствие предполагаемых и конечных размеров дома;
• несоответствие размеров углов;
• несущие стены не выполняют свою функцию из-за неточностей в размерах;
• нежелательные дополнительные траты;

При разметке контура фундамента появляется возможность правильно разместить опорные конструкции. От этого зависят стены планируемого здания и его размеры.

При оперативном выполнении разметки следует использовать следующее:

• рулетка с длинной лентой;
• деревянные колья;
• строительный угол;
• шнур;
• рейки;
• любые подручные средства для крепления шнура к кольям;
• уровень (рекомендуем купить бюджетный пузырьковый или лазерный, но дороже).

По возможности можно воспользоваться лазерным уровнем, такое приобретение для постройки всего одного здания не совсем разумно. В добавлении к списку выше, рекомендуется всегда носить с собой ножницы, молоток и калькулятор.

Начало работ

По общей схеме проводим разметку ленточного фундамента. Размещаем на участке опоры. Просто отметив углы и стороны будущей плиты, вы сделаете разметку площади под плитный фундамент.

Взяв за основу любой угол здания, можно начать приготовление участка непосредственно к стройке. Для иных типов фундамента нужна внешняя сторона угла.

После того, как вы определили, где будет находиться 1-я точка, начинайте строить прямой угол.

После этого в одну сторону отмечаете длину, которая делится как минимум на три метра, а в другую минимум на 4, чтобы сократить погрешности при измерении.

Как вывести диагональ фундамента?

Угол должен соответствовать значению в 90 градусов. Чтобы это сделать, необходимо найти диагональ.

Например, если отрезки соответствовали 3-м и 4-м метрам, то вымеряя диагональ, её протяженность составит 5 метров.

Если полученные в ходе работы цифры не соответствуют, их необходимо перепроверить.

Делаете конструкцию ленточного фундамента кольями и реечками. Прибиваете шнур для обозначения внутренних границ внешней ленты и внутренних стен.

После того, как вы нашли 1-ю точку, работа по разметке ленточного фундамента выполняется следующим образом:

Находите 2-ю и 3-ю точку в 90 градусов. Проверяете.
Затем находите 4-ю точку и заканчиваете делать контур будущего дома. Проверяете.
Проверяете выставленные диагонали фундамента

Неважно, прямоугольник или квадрат — диагонали должны быть равными по длине.
Забиваете колья по внешнему участку, натягиваете шнур.
Прибиваете колья к реечкам посередине или сверху.
Проводите разметку внутренней обводки: от наружного угла делаете отступ по широте фундамента и помечаете реечками (кольями).
Перепроверяете внутренние углы и диагонали фундамента. По необходимости сделайте фото диагоналей.
Делаете разметку внутренних стен и проверяете соединение внутренних и наружных углов.

По завершении разметки снимается верхний слой земли и выкапывается траншея. Если вы планируете делать подвальное помещение, роется котлован.

По окончанию земляных работ протягиваете шнур для разметки внутренней границы, прикрепив его к внешним реечкам.

По существу, разметка фундамента — дело несложное. Если вы запланировали большой объем работ, чтобы упростить себе задачу, воспользуйтесь лазерным уровнем.

Чтобы не мешать земляным работам, обноску следует сделать с отступом в 50 см от заданных значений. Для ленточного фундамента необходимо сделать внешнюю обноску, потом натянуть шнур, чтобы обозначить опоры.

Правильная разметка гарантирует отсутствие отклонений от изначального проекта.

Разметка осей и углов – вынесение реперов за пределы периметра фундамента

Исходным пунктом всей разметки должна быть точка на местности, которая точно «привязана» к плану участка. Чаще всего это угловая точка, обычно связанная, с так называемой, «красной линией» – границей вашего участка и общественной территории, на которой ни вам, никому другому застройка не разрешена. Пересечение границы вашего и соседнего участка с «красной линией» и даст такую точку. Ограждение вашего участка должно быть расположено внутрь от красной линии.

Обычно дом располагается от этого ограждения и от соседского забора на расстояниях:

• по санитарно-бытовым нормам, определенным СНиП 30-02-97, п. 6.7: не менее 3 м;
• по противопожарным нормам СП 42.13330.2011п.7.1: не менее 6 м от окон до стен соседского дома или гаража, бани, сарая и пр., не менее 3 м – от жилого дома до границы соседнего участка.

Поэтому нужно отступить на указанное расстояние или дальше и можно начинать разметку фундамента своими руками.

А. Устанавливается на местности «красная линия». Если хозяин собирается строить дом точно на нормированном расстоянии от «красной линии», то лучше для разметки будущих углов дома пригласить профессионала-землемера. Но чаще всего отступают на 1 – 1,5 м от этих ограничений.

Точная ориентация по сторонам света. Она возможна на большом расстоянии от «красной линии». Но обычно ориентируются на осевую линию улицы или дороги.

Если сделать разметку углов фундамента колышками, забивая их точно в точках будущих углов дома, то при копании траншеи разметочные колышки обязательно попадут в траншею.

Поэтому разметка участка под фундамент начинается с того, что за пределами траншеи или котлована, а точнее – за пределами зоны работы экскаватора, устанавливаются деревянные рамки-опоры. Они называются обносными досками или брусьями, а попросту – обносками. Некоторые «эксперты» называют их «скамеечками». На них натягиваются шнуры или проволока. Места пересечений шнуров дадут нужные точки разметки, но не на грунте, а «висящие» в воздухе. Эти «точки» позднее переносят на грунт или на опалубку.

На верхнем бруске обноски забиваются три или пять гвоздиков-меток:

• в центре – осевая метка, для оси стены фундамента;
• справа и слева от осевой – метки ширина стены фундамента;
• еще дальше – ширина подушки под фундамент.

Шаг 1. Разметка начальной стороны.

Начинаем со стороны, которая ближе к «красной линии».

На 1 – 1,5 м наружу от любого угла забиваем две обноски. Натягиваем осевой шнур. С помощью водяного уровня устанавливаем верхнюю часть брусков обносок на высоте «0». Отступив на 1 – 1,5 м забиваем в землю первый колышек – делаем начальную точку. От нее отвесом «поднимаем» точку на шнур. Отмеряем на шнуре длину стены по осям и делаем на нем метку. Опускаем точку на грунт и забиваем второй колышек. Между колышками – ось первой стены.

Шаг 2. Разметка стороны, перпендикулярной к начальной.

Используя теорему Пифагора и, зная длины сторон фундамента, рассчитываем длину его диагонали (по осям). На обноске перпендикулярной стороны, на осевом гвозде крепим конец шнура и натягиваем его на противоположную обноску. От пересечения с осевым шнуром отмеряем длину по осям второй стороны и делаем на шнуре оси второй стороны отметку. На свободном куске шнура завязываем узлы на длине диагонали по осям. Один узел закрепляем на метке оси третьей стороны и натягиваем второй узел в сторону противоположной обноски второй стороны. Совместив второй узел с меткой на шнуре второй стороны и, натянув шнуры, получим первый прямой угол.

Иной способ построения прямого угла – способ «египетского треугольника». На шнуре первой оси от его пересечения со второй осью отмеряем 4 метра или расстояние, кратное этой величине. На шнуре второй оси отмеряем 3 м или в той же мере кратное расстояние. Делаем на шнурах отметки и замеряем рулеткой между ними расстояние. Оно должно быть 5 м. Передвигая второй шнур относительно точки пересечения с первым, добиваемся точного значения – 5 м. Угол в этом случае будет прямой.

Шаг 3. Проделываем эти операции еще два раза и получаем еще два прямых угла.

Последние действия должны проходить в зоне одной точки – виртуальном угле фундамента, противоположном первому углу. Если все измерения делались аккуратно, а расчеты безошибочно, то два последних узла должны совпасть.

Шаг 4. Проверка прямоугольности разметки.

Из школьной геометрии известно, что обе диагонали квадрата или прямоугольника равны. Поэтому проверку делают, измерив длину обеих диагоналей и сравнив их.

Разница в несколько сантиметров допустима. Разметка осей фундамента закончена.

Ответы знатоков

Аина:

Задачка первая:L = 100 смb = 100 смЧему равна d?

решение:

(L*L)+(b*b)=d*d

(100*100)+(100*100)=d*d (d в квадрате)10000+10000=d*d20000=d*dd=141,42 — квадратный корень из d

Задачка вторая:L = 100 смb = 120 смЧему равна d?

решение:

(L*L)+(b*b)=d*d

(100*100)+(120*120)=d*d10000+14400=d*d24400=d*dd=156,2 — квадратный корень из d

Лесная земляника:

Измерить линейкой.

Пользователь удален:

Слушай Брахман.. ты про теорему Пифагора слыхал когда-нибудь? Если нет, тогда какой же ты мастер..

просто я такая:

по теореме Пифагора

ширину в квадрате плюс длину в квадрате. потом корень извлечь

MUSAFAR:

корень квадратный из суммы ширины в квадрате и длины в квадрате

Прохор:

Квадрат гипотенузы равен сумме квадратов катетов.

Фирдаус Шайхутдинова:

по теореме Пифгора. Диоганаль равняется корень квадратный из суммы квадратов ширины и длины.

agentessa007:

Разделить прямоугольник диагональю и считать как треугольники. 2 стороны известны — найти третью.

быстрое злобное:

От это здорово)) ) Первый раз вижу человека, который не ходил в четвертый класс и даже не смотрел ералаш про «Пифагоровы штаны»))))

Наталья Ефимцева:

Можно к длине в квадрате прибавить ширину в квадрате и получится ваша диагональ в квадрате))))) ) Нолегче на самом дле линейкой измерить)))

AlexЯR:

По теореме пифагора!

Сергей Technic:

а=длиннаb=ширинас=диагональ

Марина Васильевна:

А прямоугольник и стол имеют какое-нибудь отношение друг к другу?

Дарья Лютова:

Ширина в квадрате плюс длина в квадрате равно диагональ в квадрате. Извлекаете корень квадратный и получаете длину диагонали.

volflot:

Если стороны a и b, то: sqr(a^2+b^2)

Мария:

вырази квадратный корень из суммы квадратов двух смежных сторон прямоугольника

Виктор Щукин:

Вызовите её в свой кабинет и скажите, что она уволена и пусть зайдёт в бухгалтерию за расчетом. Если Вы имеете виду чисто арифметику — то тут помочь трудно. Надо было в пятом классе в школу ходить…

Алексей Толстов:

Прямоугольник с диагональю состоит из 2-х треугольников, соответственно по теореме Пифагора гипотенуза равна корню из суммы квадратов длинной и короткой стороны прямоугольника Г=кореньиз(а2+б2)

Олег Лисовский:

поддерживаю Дарью)) сумма квадратов двух катетов равна квадрату гипотенузы (диагональ)

Макарова Ирина:

ннннннннннда, как все серьезно отвечают на вопрос… Теорему Пифагора даже двоечник знает!!!

3:

ёптить а вы че в школе не учились?

Alex II Cat:

«Теорему Пифагора даже двоечник знает» — ну да, естессно. про пифагоровы штаны тебе может и ответит любой, а вот применять ее, как убеждался на своем опыте, может далеко не каждый троечник даже)))

Илья Зайцев:

Вам, не стыдно задавать такие вопросы?

Пользователь удален:

ну вы ребята ващеееее этоть ведь a^+b^ из результата извлечь корень

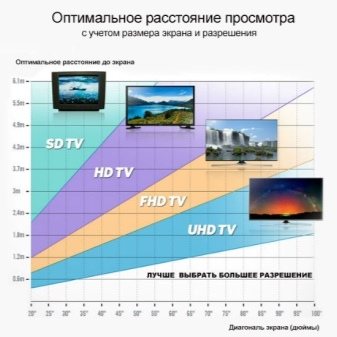

Какую диагональ выбрать для 4K телевизора

4К телевизоры набирают популярность в связи с высокой плотностью пикселей на экране. Благодаря этой технологии качество изображения приближается к естественному значению. Оно и понятно, ведь на таком экране помещается более 8,3 миллиона пикселей, что для сравнения с HD качество колоссально много. Разумеется, четкость изображения заметно выше. С течением времени, контент в качестве 4К превзойдет в количестве в сравнении с HD. Однако, для просмотра высококлассного видео в качестве 4К потребуется телевизор в соответствующей диагональю экрана. В данном случае правило «чем больше диагональ, тем лучше качество изображения» применяется как нельзя кстати.

Проблема в том, что телевизоры 4К на данном этапе считаются дорогой покупкой и далеко не каждый может его себе позволить. Казалась бы, малоизвестные производители телевизоров, или как их еще называют: ноунеймы, готовы пойти на компромисс и предлагают 4К телевизоры с диагональю 32-40 дюйма по вполне доступной цене. Однако подобная покупка, с оглядкой на собственный бюджет не принесет желаемых эмоций от просмотра, так как комфортный просмотр может предоставить 4K телевизор с диагональю более 50 дюймов. В идеале, выбирайте 4K телевизор с диагональю не менее 65 дюймов. В противном случае разница в сравнении с Full Hd не принесет заметного эффекта, а переплата заставит задуматься о целесообразности покупки.

К слову о качестве картинки на телевизорах средней диагонали. В сети многие пользователи с небольшой, по меркам 4К, диагональю телевизоров неоднократно отмечали, что особо неприятное качество изображение на расстоянии не менее 5 метров. Однако, ставить крест на подобную покупку не стоит: все-таки то, что уместно на кухне, будет не совсем уместно в гостиной или спальне. Подбирать телевизор необходимо по формуле диагонали телевизора в идеальном сочетании с расстоянием до экрана.

Как устроен ленточный фундамент, его достоинства

Ленточным он называется потому, что имеет вид железобетонных лент, уложенных в траншею, вырытую по контуру здания. Если грунт осыпающийся, глубина заложения большая, а внутри периметра здания много промежуточных стен, для которых тоже нужно строить фундамент, то отрывается котлован, в котором и проводят все фундаментные работы.

Конструктивно ленточный фундамент может быть монолитным или сборно-монолитным. В последнем случае его верхняя часть будет иметь вид монолитного железобетонного пояса, расположенного по всем стенам фундамента, собранного из отдельных блоков.

Проводя частное строительство, траншеи для ленточного фундамента, в целях экономии, можно вырыть вручную. При этом грунт или вывозится, или рассыпается по площадке, поднимая ее уровень.

Глубина заложения ленточного фундамента обычно определяется уровнем промерзания почвы. Для южных районов России он чуть больше метра, в северных районах и в Сибири – 1,5 – 2 и даже более.

Достоинства ленточных фундаментов:

• простая технология сооружения;
• возможно заложение цокольного или подвального этажа;
• строятся на прочных грунтах – каменно-песчаных и глиняных;
• они достаточно экономичны;
• параметры – ширина, глубина заложения, количество арматуры и пр. показатели, влияющие на прочность, легко регулируются.

Возвести такое основание под дом можно собственными руками.

Разметка под плитный фундамент

Формирование котлована под плитный фундамент Эта работа легкая, но является важным этапом строительства. Без точной разбивки, дальнейшая эксплуатация будущего дома может обернуться частым ремонтом здания и фундаментной основы.

Как произвести правильно эту работу? Для этого на подготовленном участке с помощью колышков и шнуров наносят наружный контур основания. Потом через обноски натягивают шнуры, которые будут служить нулевой отметкой и черновым полом будущего дома. Особенностями разметки плитного фундамента является:

• проводить ее проще, потому что здесь достаточно разметить только внешний контур периметр, а с установкой внутренних стен и перегородок определяются уже, когда фундамент готов;
• разбивку опоры делают на 1 м шире во все стороны от периметра, чтоб была возможность установить дренажную систему и отмостку;
• если в проекте предусмотрена терраса, балкон или другие пристройки, их тоже размечают и заливают вместе с фундаментом.

Ведь это основание должно быть монолитным и гарантировать целостность и надежность построенного объекта.

Разметка под фундамент своими руками

Андрей

Качество постройки в огромной степени зависит от того, насколько правильно была выполнена разметка под фундамент

Занимаясь этой работой важно с максимальной точностью выдержать все прямые углы. Разметка фундамента своими руками под частный дом может быть выполнена несколькими способами. Чаще всего используются метод «египетского» треугольника и метод двух кривых

Поэтому в этой статье рассмотрим именно их

Чаще всего используются метод «египетского» треугольника и метод двух кривых. Поэтому в этой статье рассмотрим именно их.

Какие инструменты понадобятся?

Производится разметка фундамента своими руками с применением инструментов:

• Рулетки;
• Шнура;
• Гидроуровня и отвеса;
• Помимо этого понадобятся деревянные колышки.

С чего начать разметку?

Итак, как провести разметку фундамента? Для начала следует определить две исходные точки, вбив колышки по углам будущего здания, находящимся на одной прямой со стороны его самой длинной стены. Далее от них нужно будет провести перпендикуляры, таким образом отметив внешний контур смежных стен.

«Египетский треугольник». Самый простой метод

Разметка фундамента своими руками быстрее всего может быть произведена методом «золотого» треугольника, имеющего соотношение длин сторон 5*3*4. Мероприятие при этом выполняется в несколько этапов:

1. Для начала нужно найти длинную веревку и завязать на ней четыре узла. Первый – на конце, второй на расстоянии 3м, третий в четырех метрах от второго и последний в пяти метрах от третьего; 2. После этого самый первый и самый последний узлы соединяют гвоздем. По гвоздю следует вбить и в каждый из промежуточных узлов; 3. При этом длинную сторону получившегося треугольника нужно расположить вдоль линии между двумя уже вбитыми колышками; 4. Вдоль короткой стороны проводят требуемый перпендикуляр; 5. На полученной прямой, вбивают третий колышек на расстоянии равном ширине здания.

Важно: Правильность всех замеров следует обязательно проверить. Для этого между вбитыми кольями по диагоналям натягивают два шнура и связывают в месте пересечения. Разметка фундамента своими силами этим методом выполняется также с использованием веревки

Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией

Разметка фундамента своими силами этим методом выполняется также с использованием веревки. Предварительно от одного из колышков в обе стороны по уже имеющейся прямой отмеряют равные расстояния и отмечают найденные места. Далее к одной из полученных точек прикрепляют веревку с привязанным на противоположном конце гвоздем. Натянув ее проводят дугу напротив того колышка, от которого отмерялись расстояния. Затем веревку крепят ко второму отмеченному месту и чертят еще одну дугу. Из той точки, где дуги пересекутся, проводят линию к колышку. В результате получается прямой угол между ней и уже имеющейся линией.

На заключительном этапе к кольям на высоте будущего фундамента привязывают шнур, поверяя горизонтальность его положения со всех четырех сторон, пользуясь строительным уровнем. Для ленточного фундамента чертят внутренний контур параллельно найденному внешнему и также натягивают шнур.

Совет: В том случае, если траншею предполагается копать с привлечением техники, шнуры лучше не использовать. В процессе работы они могут порваться. Линии между найденными точками в этом случае стоит прочертить песком. Для нахождения центров столбов столбчатого фундамента, от найденных углов вдоль прочерченных линий отмеряют необходимые расстояния и ставят отметки. Далее проверяют прямоугольность углов, получившихся на пересечении линий (соединяющей полученные точки на противоположных сторонах и линии периметра, на которой расположены отметки).

Разметка фундамента своими руками, как можно было заметить – процедура не такая уж и сложная. Самое главное, делать все аккуратно, хорошо натягивать веревку и обязательно проверять полученный результат методом диагоналей.

Видео по теме Разметка под фундамент своими руками :

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много  отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке  4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае,  мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора.   www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰.  Самое главное что нам понадобится — это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка  1-3 и диагональ 2-3 не провисали и были максимально натянуты.  После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Как правильно измерить диагональ фундамента

Работа по сооружению основания для дома начинаются с подготовки участка, включающей очистку и выравнивание поверхности. Подготовленный участок должен иметь ровную горизонтальную поверхность. По возможности, следует избавиться от уклона, а затем приступить к разметке будущей опорной конструкции.

Для осуществления задуманного необходимо обозначить ее внешний контур и найти прямой угол. Правильно выполненная работа даст возможность возвести прочное основание, обеспечивающее устойчивость будущей постройки.

Прежде чем приступить к копанию траншей или котлована, бурению скважин или копанию ям под столбчатое основание, необходимо определить какой, расположенный во дворе, предмет или строение станет отправной точки для выполнения разметки. Эта процедура – привязка опорной конструкции будущего дома.

В большинстве случаев таким строением становится забор, параллельно которому будут возведены стены здания, но возможно выполнить привязку к дереву или даже бетонному столбику, от которого размечают прямой угол постройки.

Такая привязка обеспечит правильную разметку, абсолютную горизонтальность основания и устойчивость строения.

Разметка участка

Выбранная постоянная точка является так называемым нулем высоты.

Строительство фундамента под постройку прямоугольной формы начинается с построения прямого угла с помощью нивелира или строительного угольника.

Однако многие строители больше доверяют египетскому треугольнику, стороны которого равны 4, 5 и 3 единицам. Если стороны длиной в 3 и 4 единицы катеты, то сторона длиной в 5 единиц – это гипотенуза.

Соответственно между катетами образуется прямой угол. Вершина угла станет местом, куда будет вбит первый колышек для предстоящей разметки. Сделать египетский треугольник можно своими руками. Понадобится 12 метров прочного, неэластичного шнура, на котором необходимо сделать отметки, отмерив соответственно 3 и 4 метра.

На одной стороне, проведенной параллельно забору или другому строению линии, фиксируют конец шнура. Отметка 3 метра крепится в точке пересечения линий, образующих угол.

На примыкающей стороне крепится часть шнура, на которой находится отметка 4 метра. Точку крепления второго конца веревки можно определить, совместив концы шнура так, чтобы получился треугольник.

Размечая фундамент сложной геометрической формы, его необходимо предварительно разбить на несколько прямоугольников, и только после этого выполнять разметку, используя египетский треугольник.

Как вымерить диагональ фундамента

• 1. Зачем нужна разметка
• 2. Необходимые инструменты
• 3. Начало работ

Перед началом земляных работ при строительстве фундаментов здания необходимо подготовить участок.

Для этого требуется знать, как правильно разметить фундамент для частного дома своими руками.

Чертеж или эскиз необходимо перенести на местность и сделать это нужно с высокой точностью, чтобы избежать проблем при дальнейшем строительстве.

Зачем нужна разметка

Способ закрепления шнуровки

Многие непрофессиональные строители не понимают важности подготовительных работ. Ниже представлены проблемы, которые могут возникнуть, если сделать разметку не правильно или вовсе пренебречь ей:

Ниже представлены проблемы, которые могут возникнуть, если сделать разметку не правильно или вовсе пренебречь ей:

• нарушение геометрических размеров здания;
• неточности угловых размеров;
• неправильная работа несущих конструкций из-за отклонения фундаментов и стен от проектных;
• при использовании сборных перекрытий их элементы, изготовленные по проектным значениям, могут не подойти по существующим размерам, что приведет к дополнительным финансовым и трудовым затратам.

Разметка контура фундамента под дом позволяет расположить опорные конструкции в строгом соответствии с принятым решением.

От расположения фундаментов зависит местоположение будущих стен здания и размеры помещений.

Необходимые инструменты

Чтобы разметка под фундамент была точной и быстрой в выполнении необходимо запастись следующими приборами и материалами:

Инструменты для разметки фундамента

• рулетка с большой длиной измерительной ленты (в идеале равной или больше длины самой протяженной стены дома);
• деревянные колышки или арматурные стержни (выбор зависит от имеющихся материалов и плотности грунта основания);
• строительный угольник (имеет углы с величинами 30,60 и 90 градусов);
• прочный шнур;
• деревянные рейки;
• зажимы, прищепки или гвозди для закрепления шнура к колышкам;
• строительный уровень (можно приобрести недорогой пузырьковый, лазерный существенно облегчит работу, но имеет высокую стоимость).

Если есть возможность, можно также использовать нивелир, но его покупка для строительства одного здания нецелесообразна.

Также при себе нужно иметь ножницы для нарезки шнура, молоток для забивки гвоздей, калькулятор для проведения необходимых расчетов.

Разметка участка под фундамент

В данной статье опишем процесс разметки участка под фундамент своими руками.

План статьи:

Общие правила для разметки фундамента Построение прямоугольного фундамента (т.

Пифагора) Построение прямоугольного фундамента (метод паутина) Разметка под столбчатый фундамент Разметка под ленточный фундамент

Разметка под плитный фундамент

Общие правила для любого фундамента

Выбираем точку отсчета. Первую сторону нашего фундамента нужно привязать к какому-нибудь объекту нашего участка.

Пример. Сделаем так, чтобы наш фундамент (дом) был параллелен  одной из сторон забора.  Следовательно, первую бечевку натягиваем равноудалено от этой стороны забора на нужное нам расстояние.

Построение прямого угла (90⁰). В качестве примера будем рассматривать прямоугольный фундамент, в котором все углы максимально близки к 90⁰.

Существует несколько способов как это сделать. Мы рассмотрим 2 основных.   www.gvozdem.ru

Способ 1. Правило золотого треугольника

Для построения прямого угла будем применять теорему Пифагора.

Формула

Чтобы не углубляться в геометрию попробуем описать проще.

  Чтобы между двумя отрезками a и b сделать угол в 90⁰ нужно сложить длины этих отрезков и вывести корень из этой суммы.

Получившиеся число будет являться длинной нашей диагонали соединяющей наши отрезки.  Очень просто расчет сделать с помощью калькулятора.

Обычно при разметке фундамента берут размеры сторон, чтобы при выведении из корня получалось целое число. Пример: 3х4х5; 6х8х10.

Если измерения мы производили в метрах, то значения получаются очень даже понятными: 4м24см; 2м83см; 7м21см.

Мерить или не мерить?

Можно померить диагональ телевизора рулеткой. Как это сделать? Об этом читайте ниже. Для вычисления искомой величины пойдет обычный метр. Однако можно пойти и более простым методом, при котором делать замеры не понадобится.

Например, на корпусе устройства можно обнаружить соответствующую маркировку, где одно из чисел указывает размер его диагонали. В случае, если на панели присутствует обозначение SyncMaster 2232BW, первая пара цифр обозначает размер диагонали телевизора в дюймах

Если важно рассчитать диагональ в сантиметрах, делается простое математическое вычисление: размер в дюймах умножают на 2.54

Диагональ монитора довольно просто определить, даже не прибегая к внешнему осмотру. При включении компьютера нужно зайти во вкладку «Настройки», где указано название устройства с соответствующими цифрами. Так, в программе Windows 7 или Vista в любом месте рабочего стола нужно кликнуть правой клавишей и выбрать строку «Разрешение экрана». В открывшемся окне «Экран» будет указано название монитора и его размер.
