Как заполнить антифризом систему отопления закрытого типа

Периодичность замены теплоносителя

Если в многоквартирных домах теплоноситель сливается ежегодно, то в частных — необязательно. Следует исходить из того, что вода, которая уже циркулировала сезон в системе, является подготовленной:

• не содержит в составе кислорода;
• в результате длительного контакта с внутренними поверхностями получила инертность, что стало гарантом сохранения материалов контура;
• все соли и химические соединения, которые при нагревании превращаются в осадок и накипь, уже выпали, и вода стала приспособленной к циркуляции без химической активности.

Если нет опасности замерзания системы, она может циркулировать ещё один и даже два сезона. Для определения необходимости замены проверяется фильтр грубой очистки — если он относительно чист, то воду менять не надо.

Что касается антифриза, то качественный состав по технологии меняется раз в 5—7 лет. Однако на практике он используется намного дольше.

Заполнение закрытой системы отопления

Наполнение закрытых систем обогрева выполняют с применением насоса, подключенного к штуцеру подпитки. При отсутствии насоса процесс значительно усложняется — в этом случае придется заливать незамерзающее вещество через высшую точку системы, сняв автоматический воздухоотвод.

Добавляя антифриз в систему отопления дома своими руками, не обойтись без помощника, которому поручается стравливание содержащегося в радиаторах воздуха при заливке.

Перед тем, как залить антифриз в систему отопления дома, нужно проверить, чтобы

• запорная арматура находилась в положении «открыто»;
• сбрасывающие клапаны Маевского и, отделяющие отопитель, краны были зажаты;
• концентрированный антифриз разбавлен по инструкции;
• отделяющий мембранный расширительный бачок вентиль установлен в открытом положении.

Процесс заправки закрытой системы отопления антифризом Сначала при заливании вещества в сеть отопления закрытого типа выполняется закачивание его до достижения давления в 1,4-1,5 Бар. Затем понемногу из батарей стравливается воздух, приступая с расположенных в самом низу. В то же время нужно потихоньку заливать антифриз и внимательно наблюдать давлением на манометре — оно не должно упасть ниже 1 Бар.

После полного стравливания воздуха следует снова закачивать теплоноситель до показания стрелки манометра 1,5 Бар. Затем один за другим открываются отделяющие котел краны — сперва на обратной магистрали, а после — на подающей

Клапан подающей отопительной системы следует открывать медленно и с осторожностью, чтобы воздух выходил сквозь автоматический воздухоотводчик, обеспечивающий безопасность работы котла. Давление вновь начнет понижаться, поэтому необходимо постоянно заливать антифриз

При включении отопителя и прогреве антифриза следует постоянно наблюдать за давлением. Максимальное значение — 1,8 Бар при требуемой температуре теплоносителя.

На завершающем этапе еще раз производится выпуск воздуха из оборудования, регулирование и стабилизация давления

При работе со сбрасывающими кранами Маевского следует соблюдать максимальную осторожность, чтобы не пролить нагретый антифриз и не обжечься, особенно, если система будет заполняться этиленгликолем

По завершении работ необходимо тщательно осмотреть оборудование и каждое соединение на наличие протечек. Если утечки будут обнаружены, вновь опорожнять трубопровод не нужно — достаточно отсечь проблемную ветвь магистрали посредством запорной арматуры, а по завершении герметизации снова повысить давление и выпустить воздух.

Как залить антифриз в отопительную систему с насосом и без

Как залить антифриз в отопительную систему

Про выбор носителя тепла для отопительных систем, уже рассказывалось раньше, в этом строительном журнале. Ключевые его виды — вода и антифриз. Очень редко в системах отопления применяют тосол, из-за его очень большой вязкости. Антифриз же получил большое использование в виду собственных хороших свойств эксплуатации.

И если кратко про них говорить, то применение антифриза в отопительной системе способствует даже вывести отложения, обезопасить уплотнительные детали и т. д. В общем, про плюсы антифриза для отапливания можно прочесть в публикации — какой подобрать тепловой носитель для отапливания.

И если с выбором определенного вида антифриза вы уже сформировались, то настаёт черед залить его в отопительную систему, что можно создать несколькими вариантами, с насосом и без него.

Как залить антифриз в отопительную систему

Сразу необходимо обмолвиться и сказать про то, что заливать антифриз в открытую отопительную систему нецелесообразно, в виду быстрого испарения носителя тепла. Однако если нужно всё-таки обсудить вопрос, как залить антифриз в отопительную систему открытого типа, то решается он очень просто.

Для этого купленная жидкость антифриза заливают в бак расширительный системы обогрева, который размещается в самой верхней точке, в основном, на чердаке.

Совсем по-иному вопрос решается, если необходимо залить антифриз в отопительную систему закрытого типа, так как тут без ручного насоса для закачки жидкости вряд ли можно обойтись. Для этого, насос для наполнения системы обогрева подсоединяется через шаровый вентиль к теплообменнику теплоснабжения или прямо к штуцеру крана подпитки.

При выполнении закачки антифриза в отопительную систему, важно открыть воздухоотводчик на крайнем радиаторе теплоснабжения, чтобы воздух смог бы беспрепятственно покинуть систему отопления

Как заполнить отопительную систему антифризом без насоса

Залить антифриз в отопительную систему закрытого типа можно и без насоса, но по времени это довольно длительный процесс, для реализации которого нужно будет заливать тепловой носитель через снова же, самую верхнюю точку в отопительной системе. Сделать это можно применяя установленый развоздушиватель или сбросной клапан, к примеру, если он размещен сверху.

Прежде чем заливать антифриз в отопительную систему, убедитесь вот в чём:

1. Краны запорные обязаны быть открыты, а те, которые установлены на котле, наоборот — перекрыты;
2. Перед закачкой антифриза его необходимо разбавить согласно инструкции изготовителя;
3. В первую очередь необходимо открыть развоздушиватель для сброса воздуха;
4. Закрыть кран, установленый на расширительном бачке.

Как только значительная часть антифриза в отопительную систему залита, следует закрыть воздухоотводчики и продолжать закачку антифриза дальше. Наблюдать за образующимся давлением в отопительной системе можно при помощи прибора для определения величины давления, поставленного на котле.

Рекомендуется всё-таки применять для наполнения антифризом закрытых отопительных систем, хотя бы ручной насос, предназначенный конкретно для этих целей.

Сравнение воды и незамерзаек

Заполнение системы отопления водой – наиболее популярный способ по следующим причинам:

• Вода – общедоступный и бюджетный вид теплового носителя, она является природным источником, поэтому ее применение экологично и безопасно.
• Наивысшая теплоемкость воды в 4200 Дж/кг∙К приводит к тому, что она долго подогревается и отдает тепловую энергию. Данное свойство позволяет транспортировать ее на большие расстояния с низкими потерями тепловой энергии.
• В сравнении с иными теплоносящими жидкостями, вязкость воды в 1,006 м2/с∙10-6 при 20 °С является самой низкой и падает с увеличением температуры нагрева. Указанный фактор приводит к снижению гидравлического сопротивления при ее перемещении по трубопроводу и соответственно к увеличению КПД отопления.
• Температурный коэффициент линейного расширения воды довольно низок, относительно температуры 0 °С при +80 °С она повышается в объеме всего лишь на 2,8%.
• Вода нейтральна по химсоставу и не оказывает разрушающего действия на широко применяемые в бытовых коммуникациях трубопроводы из термопластов – обычного, сшитого, термостойкого полиэтилена, полипропилена или их разновидностей с алюминиевой оболочкой – металлопластов.
• К недостаткам воды относят коррозионное влияние на металлы и присутствие в составе солей, которые при нагревании образует накипь, снижающую КПД оборудования и приводящую к засорам, выходу из строя теплопередающих элементов (ТЭНов). Чтобы избежать негативного воздействия накипи, вместо обычной контур заполняют дистиллированной водой.
• Главный недостаток воды, при котором вместо нее производят залив антифриза в систему отопления дома – ее высокая температура кристаллизации в  0 °С. При сильном охлаждении водной среды образуется лед с малой плотностью, вырастающий в объеме приблизительно на 10%. Это приводит к разрыву замерзших со льдом труб, теплообменных батарей, узлов котельного оборудования.

Рис. 4 Температуры кристаллизации водных растворов незамерзающих жидкостей

Чтобы избежать замерзания воды при аварийных ситуациях, в нее добавляют антифризы, имеющие следующие отличительные особенности:

• Незамерзайки обладают на 10% более низкой тепловой емкостью, поэтому их применение приводит к снижению КПД обогрева.
• Вязкость антифризов 5 – 7 раз больше водной, это означает, что для их проталкивания по трубам понадобится большая мощность электронасоса, а гидравлическое сопротивление возрастет.
• Незамерзайки обладают более высокой текучестью, чем вода, поэтому при их эксплуатации может понадобиться замена прокладок или уплотнений на стыках трубопроводов и подключенной арматуры другими более плотными материалами.
• Тепловое расширение гликолей в 1,5 раза выше воды, поэтому может понадобиться гидроаккумулятор с большей рабочей емкостью камеры.
• Заводские незамерзайки обычно рассчитаны на 5 лет (сезонов отопления), после чего их состав подвержен разложению с выпадением осадка. Если вовремя не произошла замена теплоносителя в системе отопления (время утилизации определяют по изменению цветовой окраски гликоля), в контуре вместе с трубами, котлом и батареями может появиться труднорастворимый осадок.
• Большинство гликолей функционируют до +115 °С, однако рабочую температуру не рекомендуется повышать более +70 °С. От перегревания их состав распадается с образованием труднорастворимого осадка.
• Существенное преимущество гликолей относительно воды – отсутствие расширения материала при кристаллизации, препарат превращается в подвижную шугу прежнего объема, которая при нагревании снова переходит в жидкое состояние.
• В состав многих антифризов входят присадки, понижающие вспенивание и их коррозионную активность – это существенно уменьшает количество ржавчины при нахождении их в магистралях с металлическими трубами и арматурой.
• После слива отработанных незамерзаек одна из проблем – их утилизация.
• Один из главных недостатков антифризов – отказ в обслуживании по гарантии многими фирмами-производителями котлов при заливке в их оборудование любого вида незамерзаек.

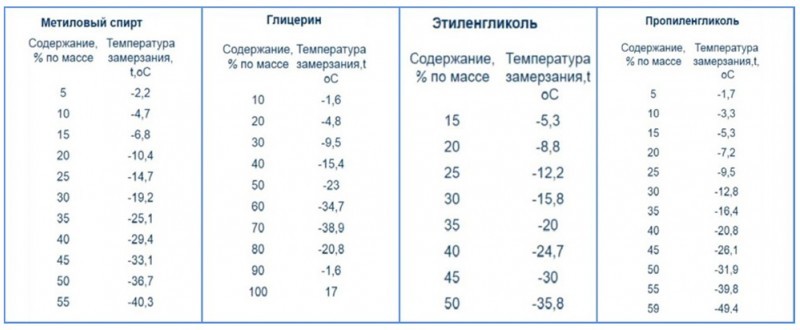

Рис. 5 Таблица зависимости температуры кристаллизации от концентрации этиленового гликоля

Заполнение системы отопления

Способы заполнения открытой и закрытой отопительной системы различаются.

Как залить в закрытую

Закрытая система оснащена герметичным расширительным бачком, который устанавливается произвольно.

Внимание! Не рекомендуется использовать для залива теплоносителя верхний ярус системы. В этом случае воздух выходит сквозь слой теплоносителя, насыщая его

При нагреве по всему контуру образуются воздушные пробки.

Оптимальный вариант — подача теплоносителя через нижний вентиль:

• из водопровода;
• из ёмкости, скважины с помощью насоса.

Фото 2. Схема закрытой системы отопления. В неё монтируется герметичный расширительный бак и насос.

Сам процесс проводится в начале отопительного сезона или после ремонтных работ.

Качественный антифриз может перезаливаться раз в 5—6 лет.

Если подача жидкости производится не из водопровода, то понадобится насос. Источником выступает скважина или ёмкость. Процесс заполнения:

• Проводить заполнение системы лучше вдвоём, тогда будет проще контролировать давление.
• Теплоноситель закачивается при выключенном источнике тепла.
• Вся запорная арматура открывается, закрытым остаётся только слив.
• Радиаторы также перекрываются, за исключением самых отдалённых в каждом ответвлении.
• Подключается подача теплоносителя: заполняются контур, котёл и бачок.
• С начала процесса выход воздуха контролируется: он должен выходить через клапан группы безопасности и отводчик в верхней точке магистрали.

Важно! Группу безопасности рекомендуется ставить на систему с любым видом котла и типа топлива. Открываются радиаторы, начиная с первого от котла

Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления

Открываются радиаторы, начиная с первого от котла. Открываются краны, воздух стравливается через кран Маевского, после заполнения радиатор снова перекрывается. Этот процесс повторяется со всеми радиаторами ответвления.

• Когда батареи залиты, выпускается скопившийся воздух из циркуляционного насоса.
• Далее активизируется источник тепла и одновременно включается насос. Проводится прокачка системы — без радиаторов.
• Когда трубы достаточно нагрелись, на каждой батарее открываются краны. При этом необходимо ещё раз проконтролировать выход воздуха из каждого.
• Если все сделано правильно, давление стабилизируется и составляет не более 2 Бар.
• Процесс повторяется для каждого ответвления, в последнюю очередь теплоноситель заливается в тёплый пол.

Если отопление сконструировано с коллектором, то ветки заполняются отдельно, выход воздуха происходит через клапаны коллектора.

Внимание! В случае разветвлённой структуры прокачка и нагрев системы проводится только после заполнения всех частей. Процесс занимает много времени, требует внимательности

Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления

Процесс занимает много времени, требует внимательности. Если основные моменты будут упущены, в системе может остаться воздух, который впоследствии создаст проблемы в работе отопления.

Как закачать в открытую

Это открытая ёмкость с крышкой, которая является также удобным входом для поступления воды в систему. Заполняется обычным ведром или присоединяется насос. Отличие заполнения заключается в давлении в контуре: оно равно обычному атмосферному. Теплоноситель контактирует с окружающей средой — в самом высоком месте контура устанавливается расширительный бачок.

Фото 3. Схема открытой отопительной системы в двухэтажном здании. Схема заполняется теплоносителем через специальный резервуар.

Процесс заполнения:

• Если используется насос, то понадобится ёмкость большого размера для подачи определёнными объёмами.
• Вода заливается постепенно, с перерывами — так у воздуха будет возможность выходить. Если включается насос, то давление в контуре не должно превышать двух атмосфер. Воду останавливают, когда начинает заполняться сам расширительный бачок.
• Далее выпускается воздух изо всех радиаторов и узлов системы. Для этого открываются вентили или краны Маевского до появления жидкости.
• Затем в систему добавляется вода. Воздух по большей части самостоятельно удаляется через расширительный бачок, после запуска источника тепла этот процесс усиливается. В открытой системе проблема воздушных пробок не стоит так остро, как в закрытой.

Из открытого бачка происходит испарение, поэтому время от времени воду придётся доливать.

Контур заполняется снизу, если есть соответствующий разъём.

Виды теплоносителей

Существует несколько типов, в основном жидкости, но также встречаются газообразные. Чаще прочих используют два следующих вещества.

Является стандартным наполнителем трубопровода. Хорошо переносит тепло и не вызывает химических реакций, кроме окисления металлов. По мере эксплуатации контур частично заполняет накипью, образующейся по мере остывания жидкости.

Важно! При использовании этого вещества достаточно проводить ежегодную чистку системы от твёрдых образований

Антифриз

Незамерзайку используют в системах, которые периодически отключают, особенно в холодное время года. Это также полезно в северных районах. При остывании трубы не лопнут, что происходит с водой. Для вливания антифриза рекомендуется создавать систему с контуром небольшого диаметра, а радиаторы устанавливать панельные. Это помогает экономить на расходе жидкости.

Фото 1. Антифриз модели ЭКО-30 на пропиленгликоле с карбоксилатными присадками, вес – 10 кг, производитель – «Thermagent».

Кроме того, её гораздо труднее заполнить: незамерзайку нельзя залить напрямую шлангом или через бак (в закрытой системе).

Залив выполняют одним из двух способов:

• Снизу при помощи насоса. Он создаёт давление, благодаря которому антифриз начинает циркулировать. Для этого понадобится специальный механизм, способный воздействовать на жидкости кроме воды.
• Через обратный клапан. Его соединяют с ёмкостью, располагая как можно выше. Это помогает уменьшить давление. Закончив заполнение, остатки сливают.

Обогрев жилища с применением жидкостного теплоносителя является наиболее популярным. Надежность работы отопительных систем, состоящих из комплектов оборудования и трубопроводов, зависит от теплового носителя и его характеристик. Задача теплоносителя – переносить максимальное количество тепловой энергии при минимальных затратах.

Замена одного типа носителя тепла на другой производится для повышения эффективности работы системы отопления. Но прежде чем закачать или заменить новый теплоноситель в систему, необходимо выбрать сам носитель тепла.

Способы заполнения встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

• Выход воздуха из системы (кран Маевского);
• Давление в трубах. Оно не должно превышать значения 2 бар.

Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды

Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые

Это значительно уменьшит вероятность появления протечек

Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.

Автоматическая система заполнения

Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.

Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.

Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.

Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.

Особенности заполнения системы отопления закрытого типа

Для выполнения работ необходим насос и расширительный бак. Рекомендуется делать это вдвоём. Задача первого — наполнять контур водой, пока второй контролирует спуск воздуха.

Если приходится делать всё в одиночку, достаточно включить слабый напор. Клапан для сброса газа должен быть в верхней части трубопровода, на отдалении от котла.

Перед началом под место вытекания жидкости ставят ёмкость для её сбора.

Кран для удаления воды ставят внизу. Неподалёку от него, возле котла, монтируют подающий патрубок. Для заполнения используют шланг, который помещают в водопровод или соединяют с насосом. Успешному процессу способствует высокий напор. Система заполнится, когда из клапана для отвода покажется жидкость. Затем идёт спуск воздуха и проверка давления. При необходимости процедуру повторяют.

В двухконтурной системе процесс проще. Для залива используют систему подпитки, если есть. Она автоматически проведёт балансировку, удалит газ и подберёт заданное давление. При её отсутствии понадобится соединить шлангом водопровод с котлом и провести заполнение через последний. В этом случае придётся вручную чистить контур от воздуха.

Если котёл газовый, с него придётся снять лицевую крышку. Там расположен насос для подкачки. Устройство включают, прогревая теплоноситель.

Жидкость смешивается с газом, который нужно удалить: для этого клапан внутри прибора приоткрывают отвёрткой. Когда из него покажется вода, клапан затыкают.

Процедуру повторяют 3—5 раз с интервалом в 2-3 минуты. Если в котле перестало бурлить, проводят проверку давления.

Закончив заполнение закрытой системы, переходят к осмотру на целостность труб. После неё делают отладку и гидравлические испытания.

Чем закачать теплоноситель

Насосы для заполнения контура антифризом могут быть разными. В этом качестве подходит любой водяной насос, который применяется в водоснабжении, так как правильно заливать антифриз в систему отопления можно любым нагнетателем давления достаточной мощности. Так выделяют ручные и электрические насосы, которые могут прокачивать жидкость разными способами. Одни из них погружаются в теплоноситель, а вторые нет.

Погружной насос

Вибрационные погружные насосы работают при полном погружении в антифриз. К таким приборам относится всем известный «Малыш». Следует сказать, что нет специального насоса для заполнения системы отопления антифризом. Все агрегаты имеют широкий спектр применения в хозяйстве. Так, например «Малыш» может не только закачивать антифриз в контур, а и поднимать воду со скважины.

«Малыш» — погружной роторный насос

Преимущество погружного насоса:

Таким насосом можно делать все — от полива грядок до подачи воды из колодца. У него металлический корпус, что делает прибор надежным и крепким. Характеристики:

• способен прокачивать 430 л в минуту;
• отдаленность от источника питания составляет до 40 м;
• два вида забора жидкости (верхний, нижний);
• поднимает столб жидкости на высоту 40 м;
• потребляет не больше 250 Вт в час.

Жидкость с десяти метров создает давление в одну атмосферу, получается что «Малыш» способен накачать до четырех атмосфер. Такой мощности более чем достаточно для автономной системы отопления. Как известно давление в ней не превышает двух атмосфер, нормой считается показания манометра в полторы атмосферы.

С учетом высокой скорости нагнетания, обыкновенную систему, в которой до 100 литров теплоносителя, такой насос накачает за несколько минут. Принцип работы заключается в том, что антифриз поступает сразу в насос через отверстия в корпусе и по шлангу подается в контур.

Чтобы закатать антифриз в контур отопления потребуется бочка, в которую он будет налит. Затем в бочку ложится насос, а шланг соединяется с патрубком подпитки.

Дренажный насос

Дренажный погружной насос

Дренажные насосы тоже относятся к погружным, но только их основное предназначение отличается от того же «Малыша». Такой вид нагнетателя разработан специально, чтобы откачивать воду с подвалов или даже с земельных участков. Особенностью такого агрегата является его способность пропускать большие частицы, размер которых варьируется в пределах до 35 мм.

В нем нет фильтрующего элемента, который бы защищал контур от загрязнений, поэтому это надо учитывать перед тем, как закачать систему отопления антифризом. Помимо этого потребуется позаботиться о том, чтобы насос не отключался автоматически, когда теплоносителя в резервуаре останется минимум. Дело в том, что в погружном дренажном насосе установлен специальный поплавковый выключатель, который реагирует на изменение уровня жидкости.

Принцип закачки системы отопления антифризом дренажным насосом такой же, как и у других погружных

Единственное на что следует обратить внимание, так это на габариты прибора. В горловину маленькой бочки он может и не пролезть, поэтому следует увеличить входное отверстие

Вы даже представить себе не можете как удобно иметь печь для отопления деревянного дома. Интересно, тогда вам сюда.

Поверхностный насос

Поверхностные насосы не погружаются в жидкость. Они устанавливаются отдельно, антифриз поступает через шланг. Это, несомненно, более мощные агрегаты, при этом стоят также дороже. Такие насосы могут нагнетать в контур весьма высокое давление, что позволяет их применять для опрессовки системы отопления и гидравлических испытаний. Поверхностные насосы бывают механическими и электрическими.

Электрический поверхностный насос роторного типа

По принципу действия они могут быть:

Первые два вида относятся к электрическим приборам, а поршневой насос – это ручной агрегат с резервуаром для жидкости. В резервуар заливается антифриз, который прокачивается цилиндрами низкого и высокого давления. Прибор оснащен манометром. При закачке антифриза в систему потребуется приложить много усилий. Давить на ручку нужно будет очень сильно. Как залить антифриз в систему отопления видео:

Подводя итоги, отметим, что наполнять систему отопления антифризом можно при помощи любого насоса, который есть у вас в хозяйстве. Если совсем нет никакого, то покупка не будет одноразовой. Такой агрегат всегда пригодится в частном доме. Им можно и огород поливать, и воду из искусственного озера откачивать, подпитывать систему обогрева и много чего другого. Принцип проведения работ по заполнению контура обогрева не зависит от выбранного нагнетателя. Главное, следить за показаниями манометра и стравливать воздух.

Схема ручной подпитки

Простейший вариант наполнения системы реализован в 90% двухконтурных настенных котлов, куда априори подведена труба холодного водоснабжения. Внутри корпуса установлен ручной вентиль, соединяющий эту магистраль с обратной линией отопления. Нередко кран подпитки котла встречается на твердотопливных теплогенераторах с водяным контуром и без такового (пример — отопительные агрегаты чешского бренда Viadrus).

В настенных двухконтурных теплогенераторах подпиточный вентиль расположен снизу, где подключаются трубопроводы

Для сборки классического подпиточного узла, подходящего к любому типу системы, понадобятся такие детали:

• тройник с боковым отводом Ду 15—20, соответствующий материалу трубы отопительной магистрали, — фитинг для металлопластика, полипропилена и так далее;
• тарельчатый (пружинный) обратный клапан;
• кран шаровой;
• соединительные муфты, фитинги.

Задача обратного клапана — не пускать воду из тепловой сети назад, в водопровод. Если речь идет о подкачке антифриза с помощью насоса, без клапана вовсе не обойтись. Арматура устанавливается именно в порядке перечисления:

1. Тройник врезается в обратку отопления после циркуляционного насоса.
2. К отводному патрубку тройника подсоединяется обратный клапан.
3. Следом ставится шаровой кран.

Принцип действия узла простой: при открытии крана вода из централизованной магистрали поступает в трубопроводы отопления, поскольку ее давление выше (4—8 Бар против 0.8—2 Бар). Процесс наполнения закрытой системы отслеживается по манометру котла или группы безопасности. Если вы случайно превысили давление, воспользуйтесь краном Маевского на ближайшем радиаторе и стравите лишнюю воду.

Чтобы контролировать количество теплоносителя в расширительной емкости открытой теплосети, расположенной на чердаке дома, бак нужно оснастить 2 дополнительными трубками диаметром ½ дюйма:

1. Контрольный трубопровод, заканчивающийся краном в котельной, врезается в боковую стенку примерно на половине высоты резервуара. Открыв данный вентиль, вы сможете определить наличие воды в баке, не забираясь на чердак.
2. Трубка перелива врезается на 10 см ниже крышки бака, конец отводится в канализацию либо просто на улицу под свесом кровли. Находясь в топочной и открывая кран подпитки, вы должны видеть этот патрубок, когда оттуда потечет вода, заполнение прекращается.

Схема с обратным клапаном и запорным краном также применима для заливки гелиосистем (солнечных коллекторов) и геотермальных контуров тепловых насосов антифризом. Как пользоваться котловым вентилем подпитки, рассказывается на видео:

Что используют для электродных котлов

В домах, где установлен такой тип отопительного оборудования, применяется особый вид антифриза. Это связано с тем, что через теплоноситель проходит переменный ток и происходит ионизация раствора. Это выдвигает определенные требования к химическому составу продукта. Должна обеспечиваться соответствующая ионизация, электротеплопроводность, электросопротивление. Обычно производитель котла сам дает рекомендации о том, какой продукт лучше использовать. И часто именно в зависимости от выполнения рекомендации сохраняется гарантия на оборудование.

Антифриз — прекрасное средство для продления срока службы отопительной системы, особенно если она консервируется на какое-то время. Однако применять этот продукт нужно грамотно. Перед использованием следует прочесть все указания по эксплуатации производителя отопительного оборудования, а также инструкцию по использованию средств. Только в этом случае успех будет гарантирован, радиаторы и трубы прослужат многие десятилетия.
