Подключение варочной панели и духового шкафа к электросети

Старая и новая проводка

Какая вилка для духовых шкафов понадобится, определяет несколько факторов. Они же влияют и на выбор розетки. Однако при любом варианте главным требованием к безопасности является заземление. И если евро-розетка по умолчанию включает заземление, то о старой проводке и обычных розетках этого сказать нельзя.

Старая проводка с автоматами-выключателями – на распределительном щитке, в электрощитовой и так далее, предполагает только одно решение: для обслуживания техники понадобится класть новую трехжильную проводку – «фаза», «земля», «ноль», иначе есть риск постоянного срабатывания выключателя, что приводит к отказу оборудования.

Как подключить вилку в квартире с новой проводкой, вопросом не является. Комплектация эвро-розетками и евро-вилками решает эту проблему без всякого затруднения. Большинство моделей от Самсунг, Bosch или Электролюкс, комплектуется адаптерами по умолчанию. Достаточно включить штепсель в розетку без фильтра или удлинителя, чтобы прибор заработал.

С газовыми аппаратами таких сложностей не возникает, но у них есть свои недостатки.

Другой фактор, определяющий какая вилка нужна для духового шкафа – мощность аппарата.

При максимальной – не рабочей, мощности духовки в 3–3,5 кВт, достаточно розетки и вилки, рассчитанной на ток в 15 А. При этом при прокладке кабеля необходимо использовать медный провод не менее чем в 2,5 кв. мм в сечении.

Если мощность выше – до 5 кВт, например, аппарат от Bosch или Самсунг с пиролитической очисткой, то потребуется розетка на 32 А, а медный кабель для нее должен быть сечением не менее чем 4 кв. мм.

Подключение линии к электрощиту

При подсоединении конфорок или духового шкафа к электрическому щитку для каждого из этих устройств следует использовать одну линию, защищенную собственным автоматическим предохранителем. При этом для приборов с номинальным током 16 А используется автомат на 25 А, а для потребителей, сила тока которых составляет 32 А, – на 40 А.

В обязательном порядке нужно подключать защитное заземление. В таких приборах, как варочная поверхность или духовой шкаф, питающий кабель имеет одну заземляющую жилу, которая подсоединена к корпусу прибора и выведена для подключения к соответствующему контакту на электрической вилке. Заземляющая жила имеет желто-зеленый цвет изоляции.

Зачастую случается так, что выведенные для подключения плиты провода имеют одинаковый цвет изоляции либо их маркировка не соответствует общепринятой. При подключении своими руками такого потребителя следует обязательно убедиться, что все выводы подсоединены правильно.

Если фазную жилу идентифицировать достаточно легко при помощи обыкновенной индикаторной отвертки, то отличить нулевой провод от заземляющего часто оказывается намного сложнее. Для этих целей используется тестер.

Определение фазного, нулевого и заземляющего проводов может быть выполнено по следующему алгоритму:

1. На месте установки электрической розетки, которая предназначена для питания конфорок плиты или духового шкафа, определяется фаза с помощью индикаторной отвертки. Ее нужно подписать или пометить кусочком изоленты.
2. На электрическом щитке, к которому подключается розетка, определяется назначение каждого кабеля, уходящего к потребителю. Идентифицировать фазный и нулевой провода достаточно легко с помощью индикаторной отвертки. Что касается заземляющего кабеля, то он подключен к металлическому корпусу электрического щитка или к специальной клеммной колодке.
3. Нулевой и фазный провода отключаются от вводного автомата и соединяются между собой.
4. Со стороны потребителя с помощью тестера измеряется сопротивление между фазным и оставшимися двумя проводами. Уровень, соответствующий минимальному значению, укажет на нулевой кабель.
5. После того, как все концы проводов идентифицированы и подписаны, выполняется монтаж розетки и подсоединение кабеля к автоматическому предохранителю.

Какая розетка нужна под духовой шкаф?

Для начала надо открыть инструкцию к духовому шкафу и посмотреть его потребляемую мощность. Обычно она бывает в пределах от 1500 до 2500 ватт. Теперь возьмём формулу: P = UI ,где P- потребляемая мощность(1500-2500 ватт), U-напряжение сети(220 вольт), I-сила тока( неизвестна). Теперь из этой формулы выводим: I = P:U, 2500:220=12 ампер. 12 ампер, это сила тока, которая возникнет при включении вашего прибора. Теперь посмотрим, что нам предлагается в магазине. В продаже имеются розетки рассчитанные на 6,10,16 ампер и более. Поэтому выбираем евророзетку на 16 ампер. Они бывают накладными и внутренними. Контактная колодка у таких розеток керамическая, а не пластмассовая. Обратитесь к продавцу, он должен разбираться, а на упаковке и на самой розетке написано: 16 ампер,250 вольт.

Отдельные требования предъявляются и к проводке, а так же к автомату, розетка может выдержать нагрузку, а проводка нет или автомат будет вышибать при включении духового шкафа и ещё каких нибудь потребителей. Но это другой ответ, про розетку я все объяснил.

Прежде всего розетки для духового шкафа должны быть с заземлением и присоединены отдельно с квартирного щитка.

И это связано с большой потребляемой мощностью до 10 кВт. В данном случае проверено, что отклонение от этих норм может привести к повреждению электропроводки.

А теперь конкретно о вилке и розетке.

Как уже было сказано, то заземление необходимо.

И поэтому штырьков в вилках и дырочек в розетке должно быть либо три, либо пять. И вот как выглядят вилки и розетки для подключения духового шкафа.

Так что резюмируем сказанное выше.

• заземление оюязательно.
• отдельное присоединение к квартирному щитку.
• заземление должно быть надежным.

Да, к сожалению автор вопроса не указал самую основную характеристику духового шкафа — его мощность.

Теперь придется рассматривать многие варианты.

Основная масса духовых шкафов делается производителями в мощностных рамках от 2 до 4 киловатт. Это самый ходовой класс бытовых духовых шкафов. Менее востребованы духовые шкафы от 4 до 6 киловатт, и еще реже покупают от 6 до 10 киловатт.

В любом случае нам нужно точная характеристика! Для этого заглядываем в паспорт изделия (в графу общая потребляемая мощность) и обязательно «общая» а не мощность каждого из нагревательных элементов — нижнего ТЭНа, нижнего ТЭНа, гриля и т.п. в отдельности! Или же смотрим на табличку-паспорт приклеенную(приклепа­ нную) обычно с задней стороны шкафа.

Но допустим ваш духовой шкаф из первого класса энергопотребления — 2-4 кВт. Если общая мощность вашего духового шкафа не превышает 3000 Ватт (3 кВт) то вы спокойно можете пользоваться им включив в штатную розетку рассчитанную на 16 Ампер. Максимально возможная продолжительная нагрузка для такой розетки 3,5 киловатта, но лучше иметь запас по мощности. Розетка обязательно должна быть с заземляющим контактом!

Если мощность вашего шкафа выше 3 киловатт, то соответственно и розетка должна быть мощнее. Следующий «шаг» по мощности штепселей это 32 Ампера (есть и на 25 Ампер, но они встречаются крайне редко) Розетки на 32 Ампера уже имеют иное расположение гнезд и их комплектовать уже придется своей (родной) вилкой —

Такие розетки и вилки ставятся в большинстве на электроплиты имеющие несколько конфорок и духовой шкаф, чья общая мощность может достигать 7 киловатт.

Источник

​Алгоритм подключения варочной панели и духового шкафа

   Как подключить духовой шкаф или плиту к электричеству самостоятельно? В большинстве новых или недавно отремонтированных квартир отдельные кабели и розетка для варочной панели уже установлены и остается приобрести подходящую вилку. Однако, до сих пор встречаются кухни без этих устройств.

   Общий порядок действий в такой ситуации следующий:

Проверить, на какое напряжение рассчитано бытовое устройство и какая схема подключения рекомендована производителем. Такие сведения можно почерпнуть из руководства пользователя (инструкции по эксплуатации), а также, осмотрев место подключения на самом устройстве.

варочная панель и духовой шкаф подключение

   Варочные панели могут быть рассчитаны на подключение в сеть 220В и 380 В, а бытовые духовые шкафы — на напряжение 220В. Клеммы для подключения кабеля питания с завода уже смонтированы с перемычками, которые реализуют схему для включения в розетку на 220В.

   Обычные кухни в многоквартирных домах не имеют выходов сети 380В (это противоречит действующим СНиП), но могут быть оборудованы розетками на 220В.

   Выполнить установку в электрощит отдельного автомата защиты сети (АЗС) и проложить от него отдельный кабель. Номинал силы тока АЗС и способ подключения зависят от предполагаемой нагрузки.

как подключить электроплиту самостоятельно

   Для подключения электроустановок, мощность которых не превышает 5 кВт, эта величина составит 25А, а сечение жилы кабеля — не менее 2,5 мм2. В случае использования более мощных устройств — 36А или 40А, сечение — 6 мм2 соответственно.

Подробнее про подбор сечения кабеля читайте здесь

   Марку кабеля следует выбирать негорючую, в двойной изоляции, влагоустойчивую, например, ВВГнг. Для подключения к одной фазе кабель должен содержать 3 жилы, для реализации схемы с двумя фазами необходим кабель на 4 жилы, а для трехфазного подключения — 5-жильный кабель.

Установить розетку и присоединить вилку с кабелем. Как правильно подобрать вилку и розетку, будет рассказано ниже.

   Некоторые электромонтажники предпочитают выполнять подключение варочных панелей и духовых шкафов через клеммные колодки, закрепленные на стене, не применяя вилку и розетку. Этот способ не совсем удобен в эксплуатации. Например, при необходимости демонтировать варочную поверхность придется лезть в клеммную коробку, а при установке все коммутировать снова. С соединителями типа вилка-розетка такая процедура выполняется существенно проще.

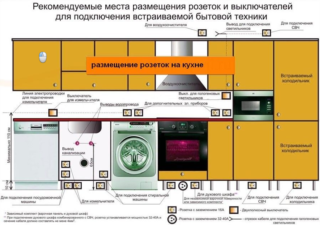

Места установки точек питания

• на стене в непосредственной близости к горячему оборудованию;
• в зоне влажных объектов: мойка, слив, водопроводные трубы;
• на высоте, много больше рабочей поверхности;
• около газовых труб – от них розетки удаляют минимум на 40 см;
• в непосредственной близости к полу – желательно поднять точку питания на 15-20 см от его уровня, идеально – 100 см.

Хорошей зоной для установки точки питания является стена под столешницей – под встроенной мебелью. Доступ к розетке в этом случае всегда открыт, а зона её расположения остается сухой. Подсоединить вилку к розетке здесь очень просто.

Мастера рекомендуют воздержаться от решения сделать розетку за духовым шкафом. Точка питания должна располагаться в сухом, доступном глазу хозяйки месте. На неё не должно оказываться воздействие температурных перепадов. А оно в любом случае неизбежно при работе шкафа.

Точка питания, установленная сразу за шкафом, может помешать органично встроить его в общий «ансамбль» кухни. Оборудование неприглядно будет выступать за пределы одной общей линии с мебелью.

Частые ошибки

Распространенная проблема: панель подключена, но самопроизвольно включается и отключается. Причина такой работы необязательно в неправильной установке.

Проблема вызывается разнообразными факторами: включенная защита от детей, попадание воды на сенсорные части оборудования или случайное нажатие не на те кнопки. Некоторые модели оснащены функцией распознавания посуды, и пока на панели не окажется кастрюля или сковородка, печка нагреваться не будет.

Еще одна частая проблема: функционируют только две конфорки из четырех имеющихся. Неработающие конфорки показывают остаточное тепло (на что указывает буква H). Ситуация вызвана блокированием, возникающим при однофазном подключении трехфазных моделей. Блокировка производится программным способом.

Поэтому прежде чем вмешиваться в клеммник подключения, рекомендуется заранее изучить документацию к оборудованию.

Розетка для духовки

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

Можно, главное чтобы при этом соблюдались 3 условия:

духовка должна быть мощностью не более 3,5кВт

розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5мм2

в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16А

При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то розетка должна находиться от него на расстоянии минимум 60см.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку.

Скрытый монтаж или наружный

Обычно проводку прокладывают скрыто – в штробах или штукатурке. Однако это разрушительная и пыльная работа, в результате которой остаются видимые следы. Исправляется это переклейкой обоев или покраской стен. Если такой возможности нет, можно применить другие способы.

Протяжка линии в специальных плинтусах.

Такие плинтуса шире и выше стандартных. В них можно протянуть необходимый проводок скрытно, что сохранит эстетичный внешний вид интерьера. Кабель будет защищен от механических повреждений. Прокладка выполняется легко и аккуратно.

Прокладка в кабель-каналах.

Кабель-канал – это металлический или пластиковый короб, в который можно закладывать кабель. Он оснащен съемной крышкой. Его прикручивают к стене. Эстетичный вид довольно спорен. В некоторых случаях просто протянутый кабель меньше притягивает взгляд. Идти в гофре он может по перекрытиям или деревянным стенам.

Схемы монтажа розетки

Схема установки техники и розетки

Подсоединение точки питания можно делать такими способами:

• Открытый монтаж. Предусматривает использование накладной розетки на стену. Открыто монтируют точки питания в обязательном порядке на деревянные стены. Это регламентировано ПУЭ. Запрещено врезать в дерево как проводку, так и розетки. По бетону, кирпичу, газоблокам открытый метод монтажа на усмотрение мастера, если это вписывается в общую концепцию интерьера кухни.
• Скрытый способ. Предполагает врезку розетки в стену. Это способ чаще применяют при выполнении капитального ремонта в кухне или до чистовой отделки, поскольку работы довольно грязные. Придётся изрядно повредить кафельный кухонный фартук. Однако для мастера с опытом это не проблема.

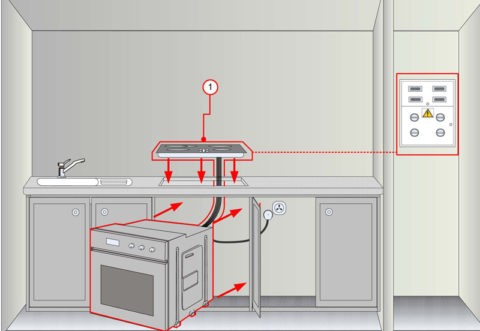

Подключение от одного кабеля варочной поверхности и духового шкафа

А что делать, если нет ни возможности, ни желания подключать духовой шкаф отдельным кабелем от щитовой, при этом у вас на кухне осталась проводка от старой электроплиты или уже есть ранее проложенный провод для подключения варочной панели. Можно ли запитать духовку от него?

Можно, но здесь опять же необходимо соблюсти определенные правила:

духовой электрический шкаф должен иметь отдельный автомат защиты

кабель питания с щитка должен быть рассчитан под нагрузку на одновременное подключение и духовки, и варочной панели

Грубо говоря, автомат в распредщитке нужно выбирать не по нагрузке приборов, а по фактическому сечению существующего кабеля!

Вот какой кабель и диф.автомат защиты должны стоять у вас в щитовой для одновременного подключения духовки и варочной панели (в таблице указанна их суммарная мощность):

Запомните, что нельзя напрямую или через клеммную колодку подсоединять одновременно оба кухонных прибора, если они защищены одним единственным автоматом в щите.

Также не спасает вариант установки отдельной розетки на духовой шкаф, путем отпайки от клемм в распределительной коробке или непосредственно от мощной розетки, через которую уже подключена варочная панель.

Монтаж сдвоенной розетки, даже в заводском исполнении, тоже не поможет в аварийной ситуации.

Почему нельзя так делать, спросите вы? Потому что если вилка и кабель духовки изначально рассчитаны на ток до 16А, то неизвестно что будет при перегрузке с ними или с внутренностями духового шкафа, когда вы их посадите на автомат 25А или тем более на 32А-40А.

Самый лучший и оптимальный вариант в этом случае – разместить за кухней небольшую бокс коробочку, в которую монтируется автомат на 16А и розетка.

Таким образом, вилку соединительного провода духовки, можно будет безопасно подключить в розетку, так как она в свою очередь защищена отдельным автоматом, номиналом меньшим, чем автомат в щитке. Вот схема такого соединения:

Кабель питания коробочки подсоединяете либо опрессовкой, либо пайкой напрямую к мощному кабелю выходящему из стены. Можно это сделать и через отдельную клеммную колодку.

Розетка должна быть модульной, она изначально подходит под такие боксы.

Всю эту сборку (розетка+автомат) уже спокойно можно подключать к общему кабелю идущему на варочную панель. Как собрать и запитать такой бокс смотрите в видео:

Какой должна быть розетка?

Для начала, стоит остановиться на вопросе подходящей розетки. Ее выбор будет напрямую зависеть от параметров самого духового шкафа. Мы смотрим технические характеристики и сопоставляет их с параметрами нашей сети, а также самой розетки. В итоге получаем два варианта установки точки электропитания:

• с номиналами обычной сети напряжением 220В переменного тока до 16А и мощностью подключения до 3,5кВт;
• с характеристиками подключаемой мощности более 3,5 кВт.

В домашних условиях квартиры и кухни, особенно это относится к многоэтажкам, мы советуем выбирать вам параметры духового шкафа или варочной панели по параметрам близким к рабочим характеристикам самой электросети. Однако в ситуациях, когда мощность оказывается выше 3,5кВт и до 10кВт, требуется совершенно другое подключение.

Отдельно стоит рассмотреть выбор самих розеток для таких ситуаций. Если брать новую розетку для духового шкафа по мощности до 3,5кВт, то следует покупать качественное изделие, способное длительное время работать без ущерба для себя на нагрузках, близких к номинальным. Такие розетки можно выбрать у самых известных западных брендов

Здесь важно смотреть на их параметры, ведь есть модели, рассчитанные на малую мощность

Если вы хотите оптимальные розетки по отношению качества и цены, то можно купить электроустановочные изделия российской компании LК Studio. Хорошие материалы, современные технологии, надежность, безопасность и отличное качество удачно сочетаются в серии продукции этого бренда LК60 с их ценой. Отдельно можно выделить отличные возможности самостоятельного формирования дизайна выключателей и розеток этой фирмы. Здесь есть возможность удачно подчеркнуть стиль вашего помещения и дома.

Разъемы для варочной поверхности

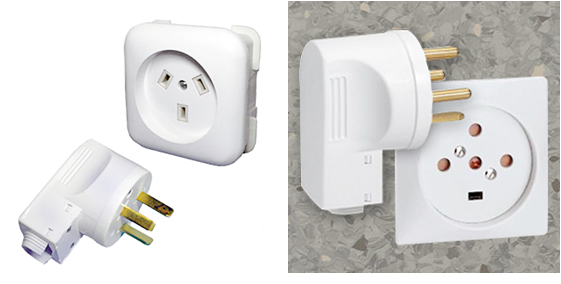

Розетки для варочных панелей на 220 Вольт характерны особым расположением и формой отверстий под вилки. Коммутацию выполняют так, чтобы избежать неправильного подключения фазы и защитного проводника.

Прежде чем покупать такую силовую розетку, нужно убедиться, что вилка подходит к контактным отверстиям: ее без труда вставляют в разъемы. Если требуется приложить небольшое усилие, это не приводит к деформации токопроводящих штырьков.

Инструкция по подключению:

1. Отключаем поступление тока в питающий кабель.
2. Тестируем индикатором наличие/отсутствие напряжения в токопроводящих элементах.
3. Присоединяем к контактам с 1 по 3 разные фазные провода. Проводники подключаем независимо друг от друга.
4. На контактный разъем подключаем ноль.
5. Заземление подключаем к нужной клемме, которая обозначается шестеркой или знаком с рисунком дерева.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПЛИТЫ НА КЛЕММНИК К ПИТАЮЩЕМУ КАБЕЛЮ

Подключить электроплиту без розетки, сразу на клеммник проще всего, довольно часто монтажники поступают именно так. В принципе, если соблюдать простые правила, данный вид соединения будет достаточно надежным. В этом нет ничего сложного, сейчас я подробно опишу все этапы подключения, и вы сможете сделать это самостоятельно.

В качестве примера монтажа, мы подключим к сети электроплиту GEFEST (Гефест), которая уже была установлена, но не подключена в новой квартире, в новостройке.

Плита оснащена шнуром питания с силовой вилкой, кроме того розетка, под эту вилку, так же идет в комплекте поставки.

На стене кухни, для подключения электроплиты, у нас размещена распределительная коробка, в которой и располагается силовой кабель. На данный момент, использование распределительной коробки, является наиболее рациональным оформлением электрического вывода. Таким образом достаточно удобно подключать и отдельную электроплиту, как у нас в примере, так и комплект из варочной панели и духового шкафа.

Кстати, если вы сами делаете электропроводку, то обязательно прочитайте ЭТУ статью, где мы подробно рассказываем о выборе кабеля и сечения его жил для варочной поверхности или электроплиты.

Если у вас нет расределительной коробки, а просто из стены выодит питающий кабель, подключения плиты выполняется точно так же.

В данном случае, заказчик вскоре планировал менять кухонный гарнитур, поэтому был выбран вариант подключения электроплиты к кабелю в распределительной коробке. Чтобы в будущем, при замене техники, можно было подключить туда сразу варочную панель, и духовку.

Итак, приступаем к монтажу. В первую очередь снимаем силовую вилку плиты. В одной из недавних статей мы подробно писали об установке такой силовой вилки, дак вот, по аналогии делается и её демонтаж.

В итоге должны остаться провода, как на изображении ниже, уже готовые для нового подключения. Если три жилы, значит подключение однофазное, а если больше, значит возможно подключение сразу к нескольким фазам.

Прежде чем заняться питающим кабелем, обязательно убедитесь в отсутствии напряжения на нем. Отключите защитный автомат в электрощите, на электроплиту обычно стоит самый мощный.

Снимаем крышку с распределительной коробки. Для этого откручиваем крепежный болт в центре распредкоробки.

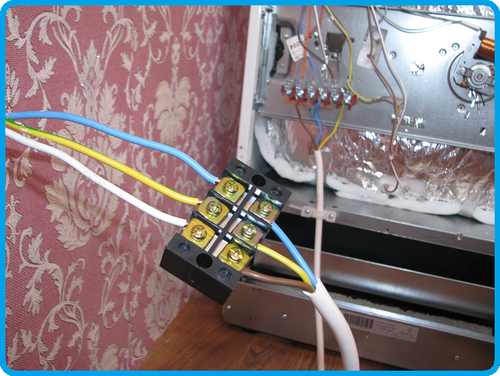

Внутри неё расположена клеммная колодка, с подключенными к ней проводами электрического кабеля.

Схема подключения у них следующая:

Черный провод (клемма с маркировкой 1) – Фаза

Синий провод (клемма с маркировкой N) – Ноль

Желто-зеленый провод (клемма с маркировкой заземления) – Заземление

Если же кроме этих проводников, дополнительные провода подходят и к клеммам 2 и 3, это значит, что проводка под плиту рассчитана на трехфазное подключение. Подробнее о видах маркировки в электрике, вы можете узнать ЗДЕСЬ.

В случае, когда нет распределительной коробки и электрический кабель плиты просто выходит из стены, цветовая маркировка остается прежней, как и порядок подключения.

Если же вы не доверяете маркировке и хотите наверняка выяснить какой провод фазный, какой нулевой, а какой заземление, вам поможет ЭТА инструкция.

Подключаем провод от электроплиты к соответствующим клеммам распределительной коробки, как показано на изображении ниже.

Соединение проводов выполняется по цветам:

Кориченвый с коричневым (так же может быть белый или черный, в зависимости от производителя кабеля) – это Фазы

Синий с синим – это Нули

Желто-зеленый c желто-зеленым – это заземления

После чего закрываем распределительную коробку, и затягиваем крепежный болт в центре, должно получится примерно так:

На этом подключение завершено, можно включать подачу электроэнергии и проверять работу электроплиты, включив конфорки и духовку. О том, что плита правильно подключена свидетельствует лампочка-индикатор на панели плиты.

В случае, когда ваше плита не имеет провода для подключения или он лежит отдельно и вы не знаете куда и как правильно его подключить, читайте нашу следующую статью, где мы одробно расскажем об этом.

Как видите, нет ничего особенно сложного в подключении электроплиты и вы, обладая минимальными навыками, сможете это сделать самостоятельно. Если же у вас не плита, а варочная панель, порядок её подключния описывается ЗДЕСЬ.

Сборка схемы подключения

Итак, все материалы готовы, можно переходить к сборке. Вот схема подключения всех приборов.

В бокс устанавливается двухполюсный автоматический выключатель. У автоматов есть одна особенность – это возможность подсоединять к ним приборы с разных сторон

То есть, неважно, куда вставляется питающий кабель, а куда отводящий.
С одной стороны к автомату присоединяются фаза и ноль от питающего провода для духовки. Так как автомат выбран на 16 А, соответственно он будет отключать духовой шкаф, если в нем появились токи большой силы.
С другой стороны точно по модулям те же фаза и ноль только по два провода. Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка

То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Один будет соединяться к варочной панели, второй является питающим проводом от распределительного щитка. То есть, это провод, который был соединен со старой розеткой. При этом вилку варочной панели срезают и проводят соединение напрямую к автомату. Кстати, некоторые модели плит вилками не снабжаются. А вот для духового шкафа лучше отдельную розетку установить. Она может находиться внутри бокса (шестимодульного) или быть смонтирована на стене рядом с прибором.
Остается только соединить заземляющий контур, для этого и была установлена внутрь бокса шинка. То есть, к ней одновременно соединяются заземляющий провод, идущий от распределительного щита, заземление от духового шкафа и варочной панели.

Можно провести соединение по-другому. Для этого потребуется только автомат на 16 А, через который будет подсоединяться духовка. Но в бокс придется кроме шинки для заземления установить дополнительно шину для фазы и нуля. То есть, в боксе будет три шины, поэтому для этого придется выбрать приспособление побольше. К примеру, на шесть модулей.

• К фазной шине подключаются: питающий провод (имеется в виду его фазный провод), питающий провод варочной панели и провод, подключаемый к автомату.
• К нулевой шине подключаются ноль от питающего провода, от варочной поверхности и провод, идущий на розетку для духового шкафа.
• От автомата проводится провод до розетки.

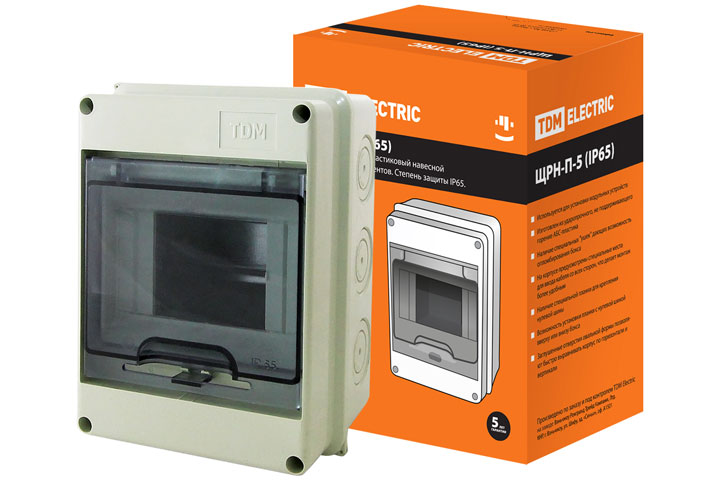

Бокс лучше установить где-нибудь внизу под цоколем кухонного гарнитура, чтобы его не было видно, и чтобы его никто не трогал.

В принципе, это самые правильные решения в этой ситуации. Но есть вариант лучше. Если делается ремонт квартиры, и решено приобрести встраиваемую технику, то оставьте старый кабель для варочной панели. А для духовки проведите новый с нужным сечением. И установите на линию отдельный автомат на 16 А. То есть, на стене у вас получатся две розетки. Каждая питает свой прибор. Это идеальный вариант для подключения духовки и варочной панели.

Добавим, что сегодня электрические цепи снабжаются защитными приборами разного вида, где автомат играет важную роль. Он отключает подачу электроэнергии на бытовую технику, если в сети образовался ток повышенной силы. От этого тока перегорают несущие электрические цепи. Но есть еще один прибор, установка которого сегодня считается обязательной. Это УЗО (устройство защитного отключения).

Необходимо он для того, чтобы человека не ударило током, когда есть пробой в электрической цепочке, и напряжение передается на металлические корпуса той же духовки или варочной панели. Дотронувшись до металла, человека бьет током. Если стоит УЗО, то он на себя забирает эти блуждающие токи. Этот защитный прибор можно установить внутри распределительного щита или около розетки, где монтировался бокс.

Советы, Электрика

Вывод

В завершении должен предупредить, что работы с подключением бытовых приборов, особенно мощных, требуют некоторых навыков и обязательного соблюдения техники безопасности. Следите за отключенным питанием на кабелях подключения, не путайте фазность подключения, читайте внимательно документацию к бытовой технике, приборы могут иметь свои не характерные особенности.

remont-kuxni.ru

Имеем:Индукционную варочную панель с пиковым потреблением — 7,4квтДуховой шкаф — 2,8квт

Суммарно — 10,2квт

Есть только одна силовая розетка с маркировкой 6[] 380V/40A — не знаю насколько это соответствует проводке.На вид сечение 4 или 6 медь… Фото розетки —

Автомат на эту розетку стоит С32 —

Из того, что я успел нагуглить за день — С32 — это дифавтомат на 32А, который максимум потянет 32*220= 7040вт…

Понятно что правильного решения уже не добиться с выводом отдельных линий на варочную и духовой, так как чистовой ремонт сделан.

Какое оптимальное решение сейчас можно сделать малой кровью? Можно ли запитать и духовку и варочную в одну розетку в расчет на то что пиковой мощности они все равно не покажут никогда (4 конфорки на макс + духовка на макс это что то маловероятное)

Буду благодарен за советы.

Как вариант

Здравствуйте!

Для квалифицированного ответа на ваш вопрос слишком мало данных. Чтоб дать полный ответ я должен знать мощность варочной панели, мощность духовки, номинальный ток установленной у вас розетки для электроплиты, сечение кабеля от группового автомата к розетке, номинальные параметры группового автомата и возможно даже вводного автомата. Поэтому мой ответ будет опираться на предположительные параметры всех этих показателей.

Если принимать, что ваша электрическая варочная панель 6кВт, то ее номинальный ток примерно равен 27А. То есть, ваша розетка уже работает с перегрузкой, ведь раньше электрические печи были на 4 – 5кВт. Но это при условии, когда работают все комфорки.

Теперь берем духовку мощностью в 3кВт. Ее номинальный ток примерно будет равен 13А. Как вы понимаете если 27А+13А вставить в розетку с номиналом в 25А будет пожар. Нет, конечно можно попробовать эксплуатировать электроприборы по очереди, но когда-нибудь обязательно кто-то забудет и в лучшем случае выбьет автомат, а в худшем выгорит розетка и провод. А если учесть, что вы скорее всего хотели подключить эти присоединения через раздвоитель, номинальный ток которого вовсе 6А, то пожара было просто не избежать.

Теперь, что касается обычной розетки. Как мы уже вычислили подключать духовку к обычной розетке в 6А никак нельзя. Она просто сгорит. Нам необходима розетка с номиналом в 16А. Ее можно купить в любом магазине и установить на место обычной шестиамперной. Но тут возникает вопрос с качеством проводки. Сечения провода к данной розетки должно быть не меньше 1,5 мм2. Если оно меньше, то обязательно необходимо тянуть новый кабель.

Абсолютно каждый хочет, чтобы на его кухне была установлена самая новая и комфортная техника, которая позволит меньше тратить времени на готовку. Прогресс, как известно, не стоит на месте, и крупнейшие производители оснащают рынок технологий все более интересными моделями

Как подключить варочную панель и духовой шкаф к одной розетке? Давайте рассмотрим весь процесс подробнее и уделим внимание самым главным нюансам
