-Нивелир

Во многих случаях нет необходимости в более громоздких и намного более дорогих и сложных в использовании тахеометрах. В строительстве зданий, дорог и других сооружений после планового определения местоположения объекта нужно лишь контролировать высоту, уровень и вертикальность поверхностей. С этими функциями легко справляется нивелир. Его основная задача — измерять превышения между объектами. Бывают нивелиры электронные, оптические, лазерные, с автоустановкой и прочие. Во многих случаях нивелиры использовать удобнее и целесообразнее —например, при наблюдении за осадками зданий и сооружений используются высокоточные нивелиры с автоустановкой, нежели тахеометры- опять же из-за дороговизны последних. Подводя некую черту по использованию нивелиров, можно сказать, что чаще всего они используются непосредственно в процессе строительства из- за простоты использования и относительной дешевизны.

Виды измерительных инструментов

Уровень строительный представляет собой полую линейку с встроенной колбой с жидкостью и пузырьком воздуха, по перемещениям которого видно изменение положения линейки относительно земли. Он незаменим при выравнивании плоскостей пола, стен, потолка, а также при разметке.

Нивелир – оптический либо лазерный инструмент, создающий проекцию плоскостей в вертикали или горизонтали. Применяется не только в крупном строительстве, но и в бытовом ремонте, например при обшивке стен гипсокартоном или при выравнивании потолка.

Угломер – прибор из соединенных линеек, измеряющий угол между ними.

Теодолит выглядит как своеобразная увеличительная труба со шкалой, которая показывает угол в градусах, также применяется при строительстве.

Дальномер лазерный – современный аналог старой проверенной рулетке. Функция у него та же самая – измерение расстояния, осуществляется она путем проекции луча, длина которого до отражающего объекта фиксируется прибором.

Наиболее выгодное свойство такого измерителя – дальность до 250 метров и отсутствие необходимости в помощнике, который будет держать ленту.

Склерометр. Измеряет не габариты, а плотность. Его импульсное воздействие позволяет определить прочность железобетонной конструкции путем измерения прибором дальности отскока измерительного бойка от материала.

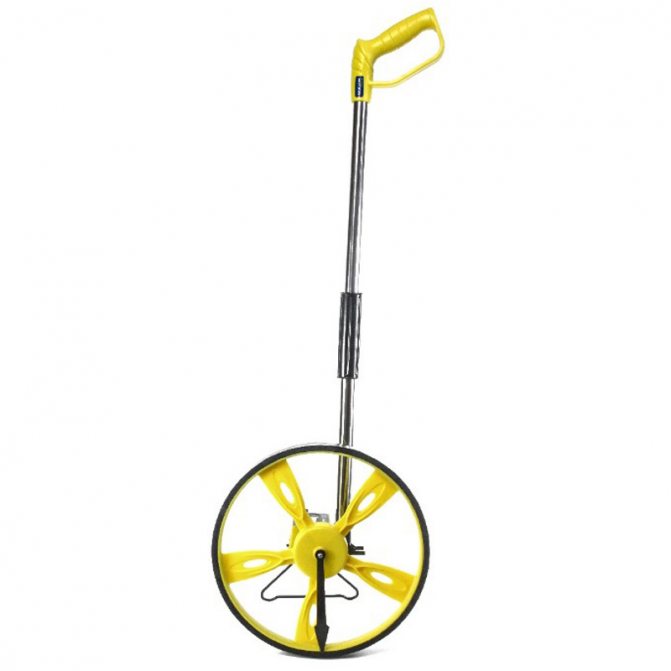

Курвиметр – некое колесо, закрепленное на рукояти, при его проходе по земле фиксируется расстояние, записываемое электроникой. Пригодится при ландшафтных и дорожных работах.

Чтобы лучше составить впечатление о внешних отличиях таких устройств, можно посмотреть фото измерительного прибора.

Что измеряют геодезические приборы:

Измерение расстояний

Самая простая геодезическая задача — это измерение длины линии. Ленты и рулетки, длинномеры и геометрического типа дальномеры — это приборы, с помощью которых измеряют короткие линии со сравнительно невысокой точностью. А вот если речь идёт об измерениях высокоточных или базисных, а также о значительных расстояниях, понадобится уже дальномер — световой, электромагнитный, радиоволновый или лазерный. Особенно распространены такие приборы в космической и морской геодезии.

Измерение превышений

Для измерения высот и их разницы используются нивелиры и профилографы. Нивелиры используют вместе со специальными нивелирными рейками. Существуют оптические, цифровые и лазерные нивелиры. Причём последние нельзя путать с просто лазерными уровнями, которые отличаются не только конструктивно, но и по обеспечению точности.

Измерение углов

Измерение углов очень долго обеспечивалось с помощью довольно простых инструментов

Знаете ли ВЫ: Какие приборы использует наша компания?

— транспортиров, экеров и эклиметров. Более сложным прибором является буссоль — подвид компаса, которым можно измерить магнитный азимут, то есть угол, на который линия отклоняется от направления на север магнитного меридиана. Основной современный прибор для измерения углов — это теодолит, довольно сложный оптический прибор, позволяющий добиваться очень высокой точности измерений.

Определение местоположения

В стародавние времена определение местоположения больше всего волновало моряков — спросить не у кого, да и сухопутных ориентиров практически нет. Было создано много специфических приборов для навигации и определения широты своего местоположения -астролябия, секстант, квадрант и другие раритеты. В настоящее время никого не удивишь «навигаторами» на различных электронных устройствах. Это стало возможно с появлением специальных навигационных спутников, которые дают возможность определения непосредственно местоположения объекта на местности.

Давно не секрет — прогресс не стоит на месте. Время, когда измеряли все эти величины по отдельности, да еще и «дедовскими» приборами, ушло безвозвратно в прошлое. В рамках этой статьи не будем рассматривать буссоли, кипрегели и стальные рулетки- только актуальное и наиболее распространенное геодезическое оборудование.

Каждая уважающая себя геодезическая бригада в составе 2-4 человек, чтобы справиться практически с любыми инженерно-геодезическими изысканиями, должна иметь следующие приборы:

Световые в сравнении с ультразвуковыми

Ультразвуковые дальномеры работают на том же принципе, что и импульсные электромагнитные. Только блок приёма-передачи у них содержит не лазер и фотоприемник, а громкоговоритель и микрофон. И излучает он не световой поток, а звуковую волну. Электронно-цифровой модуль измеряет время, прошедшее от отправки ультразвукового импульса до возвращённого эха, и вычисляет расстояние до помехи на пути сигнала.

Основное преимущество таких приборов — они относительно просты и недороги. Кроме того, в отличие от лазерных, акустические измерители способны определять расстояние до прозрачных и пушистых предметов и лучше приспособлены для работы в сложной атмосфере. К недостаткам ультразвуковых устройств можно отнести:

• небольшой диапазон замеряемых расстояний (до 20 м);
• невысокая точность в сравнении с лазерными;
• требовательны к тщательности измерений (случайные предметы в зоне работы и способны оказать влияние на результат);
• качественный замер возможен только в пустых помещениях или открытом пространстве;

Учет поправок при линейных измерениях. Точность измерений

_______ В измеренное значение длины линии вводят поправки :

ΔDk – поправка за компарирование, ΔDt – поправка за температуру, ΔDv – поправка за наклон линии.

где D – длина измеренной линии, ___ Δl – поправка за компарирование.

_______ Если поправка положительная , то есть длина ленты больше 20 м , то поправка прибавляется, если отрицательная – отнимается.

α – линейный коэффициент расширения стали ( 12*10 -6 ); поправка за температуру вводится если (tизм. – tкомп.) > 8 o .

_______ Тогда в общем виде:

_______ При измерении длин линий не только мерной лентой, но и другими мерными приборами (рулетками, инварными проволоками) вводятся те же поправки.

_______ Точность измерений линий лентой зависит главным образом от характера местности:

при идеальных условиях – 1/3000 ; при средних условиях – 1/2000 ; при неблагоприятных условиях – 1/1000 . Например

: точность 1/2000 означает: на 100 м ± 5 см .

Определение неприступных расстояний

_______ В некоторых случаях, вследствие каких-либо препятствий, измерить линию продольного хода непосредственно лентой невозможно.

5.1. 1-й случай: (точка В недоступна для линейных измерений). По теореме синусов

_______ Разбиваем на местности ≈ равносторонний треугольник. Измеряем углы: ß1 , ß2 , ß ‘ 1 , ß ‘ 2 и базисы b1 , b 2 . Тогда неприступное расстояние АВ определяется по теореме синусов :

_______ При заданной точности измерения базисов 1:2000 , предельное расхождение между двумя определениями d не должно превышать 1:1000 . За окончательное значение берется среднее из двух определений .

5.2. 2-й случай: разбиваем на местности примерно равнобедренные треугольники ABC, ABC1. По теореме косинусов

_______ Этот способ применяется, когда между точками A и В нет взаимной видимости.

Измеряются базисы: a , b , a1 , b1 . Расстояние определяется по теореме косинусов . Расстояние определяется дважды. Расхождение между двумя определениями – 1/1000 . За окончательное значение берется среднее.

Лазерная рулетка

Какими инструментами необходимо пользоваться для измерения больших расстояний в труднодоступных местах? На смену обычному оборудованию пришли лазерные рулетки, которые могут измерять большие расстояния. Это высокотехничное устройство, которое быстро и точно снимает показания любого уровня сложности.

Стандартный лазерный дальномер

Каждый прибор оснащен качественным дисплеем, на котором отображаются показания и настройки. В основе работы лежит принцип считывания промежутка времени, за которое лазерный луч достигает конечной точки.

Широко применяются во всех видах строительных работ – отделочных, реконструкций, возведения стен и сооружений. Установив прибор на начальную точку и нажав на пуск, в считанные секунды высветится результат замеров.

• Измерение в непроходимой местности.
• Снятие показаний в одиночку.
• Высокая точность измерений.
• Работа в тяжелых погодных условиях.
• Сохранение нескольких показаний.
• Встроенный калькулятор.
• Возможность снять показания без прикосновения к поверхностям.
• Конвертирование данных в различные системы.
• Функция замера высоты.

• Стоимость. Практически все модели имеют высокую цену.
• Необходимость применения штатива для снятия показаний на больших расстояниях.
• Большая погрешность при измерениях малых длин.
• На холоде возможна быстрая разрядка батареи.

Модель продвинутого уровня

Рекомендации

Чтобы повысить точность показаний, на конечную точку устанавливается мишень. Сохраняйте результаты измерений в памяти, чтобы выбрать оптимальный вариант ремонтных работ.

Дешевые китайские аналоги дают большую погрешность на всем диапазоне измерений. Для снятия контрольных и ответственных цифр, такие рулетки применять не рекомендовано.

Статья по теме:

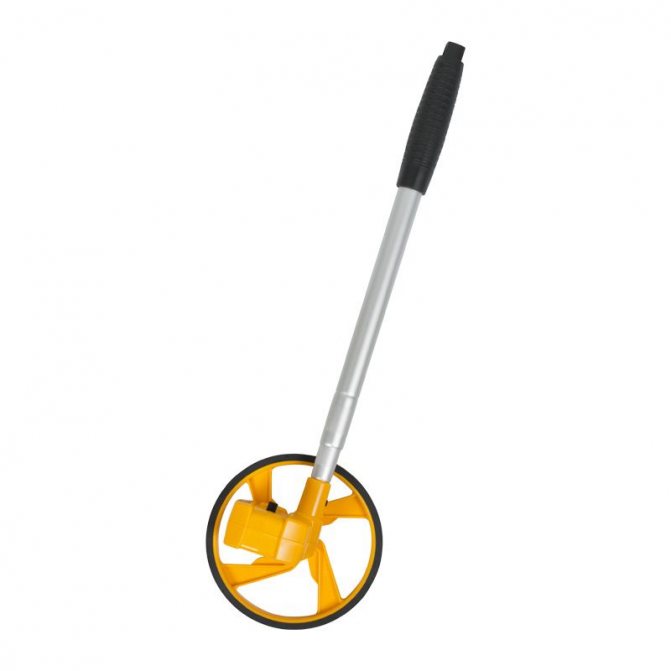

Для чего используются курвиметры

Курвиметры могут использоваться в различных целях. Однако вот наиболее способы применения этого механизма:

• проведение строительных работ. К примеру, нужно замерить длину и ширину участка при строительстве дома;
• ремонтные дорожные работы. В таком случае перед началом проведения косметического или полного ремонта дороги следует измерить расстояние этой дороги (чтобы в дальнейшем рассчитать количество необходимых материалов);
• измерения при покраске бордюров или других загородительных мест. К примеру, может измеряться длина забора или натянутой проволоки;
• геодезические измерения. В этом случае курвиметры нужны для измерения земельных площадей. Например, механизмом может заменяться длина пашни или лесополосы;
• замеры при межевании земельных участков. Курвиметры используются специальными службами, официально регистрирующими участки.

  Дорожные курвиметры предназначены специально для измерения длительности дороги

Приборы для измерения линий

_______ Линейные измерения на местности могут выполняться непосредственно (с помощью мерных приборов) и косвенно (с помощью дальномеров). В качестве мерных приборов используются следующие.

1.1. Стальные мерные ленты со шпильками

1.2. Стальные рулетки различной длины (от 2 до 100 м) в открытом или закрытом корпусе

1.3. Инварные ленты и проволоки (сплав железа и никеля в соотношении 64:36)

1.4. Дальномеры различной точности

_______ Наиболее простым из дальномеров является нитяной . Более сложные – светодальномеры и лазерные . Самым точным считается лазерный дальномер.

_______ Для транспортировки лента наматывается на металлическое кольцо.

_______ Компарирование ленты – это сравнение длины рабочей ленты с длиной эталона. Выполняется на компараторах .

_______ На концах компаратора укрепляются металлические шкалы длиной 150 мм . При компарировании измеряется температура воздуха ( tкомп. ).

-Тахеометр.

Понятное дело, измерять углы, длины и высоты разными приборами — не слишком удобно и довольно долго к тому же. Поэтому для тех случаев, когда нужно проводить несколько типов измерений, существуют приборы комбинированные, такие как тахеометр. Это наиболее современный электронно-оптический прибор, который позволяет измерять любые длины, разницы высот и горизонтальные углы.

В большинстве случаев этого прибора достаточно для фиксации всех необходимых измерений на объекте, при условии, что точность прибора соответствует виду работ. Именно подобные приборы, в большинстве своем, Вы можете видеть на стройплощадках, на участках соседей и вдоль дорог нашей страны. Тахеометры на данном этапе развития технологий являются наиболее востребованными и универсальными приборами для проведения геодезических измерений.

Сравнительная таблица моделей

Чтобы вам было легче совершить выбор курвиметра, мы расположили в одной сравнительной таблице все рассмотренные в статье модели:

Название	Погрешность измерения (%)	Вес (кг.)	Стоимость (руб.)
Matrix 36001	0,5	1,07	1.500–1.700
RGK Q8	0,5	1,6	2.800–3.000
МЕГЕОН 80910	2	1,2	3.100–3.300
RGK Q16e	0,5	0,518	3.200–3.400
BOSCH GWM 32	0,5	1,4	6.100–6.700
RGK Q32E	± 5 см/100 м	1,37	6.500–7.000
Nestle 12014000	0,1	1,3	12.000–13.000
Росдортех КП-230М	0,5	2,5	16.000–17.000
RGK Q159	0,5	1,4	3.800–4.000
RGK Q318	0,5	3	4.800–5.000
ADA Wheel 1000 Digital	1	2,8	5.500–6.000
NEDO 703113	0,1	1,2	11.000–12.000
RGK Q64	0,5	2,5	14.000–15.000

Конкурс Измерение расстояния

Определение расстояния до предмета

1. Измерение расстояния и с помощью большого пальца.Этот способ удобно применять в том случае, когда предмет движется мимо наблюдателя, но он пригоден и для определения дальности неподвижных предметов.

Допустим, что надо измерить расстояние до пешехода. В этом случае следует вытянуть вперёд руку с поднятым большим пальцем и закрыть один глаз (правый глаз закрывается тогда, когда пешеход движется справа налево). В тот момент, когда пешеход покроется пальцем (рис.1), нужно закрыть левый глаз и открыть правый. Пешеход при этом покажется отодвинутым назад(рис.2)

Теперь нужно сосчитать, сколько шагов успеет сделать пешеход до того момента, когда он снова покроется пальцем. Расстояние до пешехода будет равняться числу шагов, умноженному 10. Предположим, что он успел сделать 16 шагов: 16×10=160 шагов. Если при этом считать, что шаг человека равен в среднем 0,75 м, то до пешехода 120 м.

2. Определение расстояния при помощи измерения углов. Этот способ сложнее и требует некоторой тренировки. Исходным положением для измерения расстояний этим способом является следующее правило: каждый предмет, видимый под углом в 1º, удалён на расстояние в 57 раз больше своего поперечника. Предмет, видимый под углом в 2°, удален на 28 поперечников; под углом в 5° — на 11 поперечников; под углом в 7° — на 8 поперечников и т, д. Если известен угол, под которым виден предмет, можно приблизительно определить и расстояние до него. Простейший способ измерения — с помощью указательного пальца. Нужно вытянуть руку и поднять указательный палец (расстояние от пальца до глаз берется за 60 см). Предмет, который покрывается ногтем указательного пальца (ширина ногтя 1 см), обычно виден под углом в 1° и находится на расстоянии в 57 раз больше своего поперечника. Если ноготь покрывает лишь половину предмета, значит, угловая его величина 2°, а расстояние до него равно 28 его поперечникам. Для измерений можно пользоваться ногтевым суставом большого пальца. Его длина обычно 3,5 см. Предмет, который покрывается этим суставом при вытянутой руке, виден примерно под углом в 3° и удалён на расстояние в 18 раз больше своего поперечника.

Определение ширины водоёмов

1. Нужно подойти как можно ближе к воде и заметить на противоположном берегу два каких-либо предмета, расположенных у самой кромки воды. Затем нужно взять травинку (палочку, бечёвку) и, держа её горизонтально за концы обеими вытянутыми руками, закрыть один глаз. Глядя поверх травинки, надо закрыть ею промежуток между замеченными ориентирами. После этого следует отметить точку, в которой вы находитесь, сложить травинку пополам и отойти от водоёма под прямым углом до другой точки, из которой расстояние между ориентирами закроется укороченной травинкой. Расстояние от этой точки до реки, где вы производили измерение в первый раз, и будет равно ширине водоёма.

2. Нужно подойти к воде, засечь на противоположном берегу какой-либо ясно видимый предмет А, расположенный у самой кромки воды, и отметить точку своего стояния камнем или колышком Б. Затем нужно пройти вдоль берега по линии, перпендикулярной к направлению между А и Б, ровно 30 шагов, воткнуть палку В, отс

Конструкция микрометрического инструмента

Микрометрическая головка — это сердце микрометра, но его не видно из-за расположения внутри ствола прибора. Точность формы резьбы винта определяет точность микрометра. Винтовая резьба — это просто гребни, которые ощущаются при касании винта. Резьба — это спиральная структура, движущаяся вверх по винту и преобразующая крутящий момент в линейную силу.

Винт микрометра

Микрометрический винт впервые изобретен Уильямом Гаскойном в Англии 17 века. Это использовалось для измерения угловых расстояний между звездами в телескопах. Первая коммерческая версия, выпущена в 1867 году и до сих пор применяется в каждой области науки и техники.

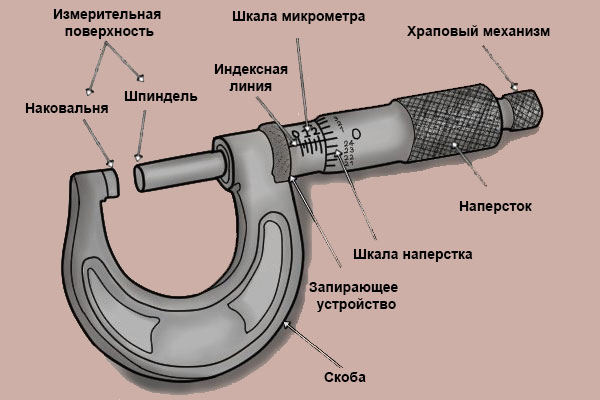

Устройство микрометра

Измерительные грани

Измеряемые объекты размещаются между измерительными гранями; наковальня и шпиндель.

Наковальня и шпиндель

Наковальня — это неподвижная измерительная поверхность, на которой держатся детали, пока шпиндель не соприкоснется с предметом.

Резьбовой шпиндель — это движущейся измерительная поверхность механического микрометра.

Шкала микрометра

Шкала на гильзе

Шкала на гильзе является основным измерением на приборе.

Соединение линии наперстка и муфты, отображает результат замера.

Первая значимая цифра

Рукавная шкала, считывающая значение со шкалы микрометра. Первая значимая цифра измерения взята из этой шкалы. Эта часть замера является первым значением непосредственно слева от наперстка.

Наперсток

Шкала замера на наперстке

Вторичная шкала замера, наперсток, обеспечивает две оставшиеся значимые цифры измерения.

Эта часть замера является значением на шкале, которое выравнивается по линии индекса на шкале рукава.

Индексная линия

Индексная линия

Индексная линия, которая проходит вдоль гильзы, используется для указания значения, показанного на шкале наперстка.

Движение наперстка

Наперсток

Когда наперсток поворачивается, шпиндель вращается и изменяет расстояние между измерительными гранями.

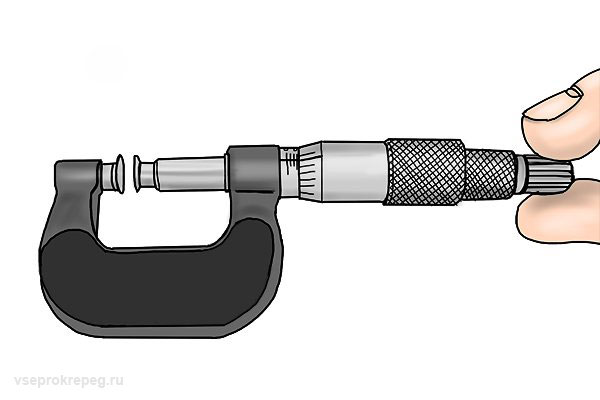

Некоторые наперстки содержат фрикционный привод., что дает точно прочитать размер, при использовании неопытным пользователем.

Храповик

Храповик увеличивает скорость вращения шпинделя

Храповик увеличивает скорость вращения шпинделя, поэтому пространство между наковальней и шпинделем уменьшается быстрее, чем если бы использовался наперсток.

Использование трещотки сокращает время, необходимое для использования прибора.

Предотвращает натяжение

Храповик наружного инструмента имеет механизм скользящей муфты, который предотвращает чрезмерное натяжение и помогает пользователю прикладывать постоянную измерительную силу к шпинделю, помогая обеспечить надежные измерения.

Запирающее устройство

Запирающее устройство сохраняет замер

Запирающее устройство сохраняет замер и заготовку можно убрать, прежде чем прочитать размер.

Некоторые микрометры содержат стопорную гайку, в то время как другие могут иметь стопорный рычаг.

Скоба

U-образная рамка, поддерживает наковальню и гильзу

U-образная рамка должна быть жесткая и устойчивая. Она поддерживает наковальню и гильзу.

Микрометрическая скоба удерживается пользователем во время измерений.

В зависимости от типа доступного прибора, микрометрические инструменты могут измерять различные расстояния.

• Толщину проволоки
• толщину листа бумаги
• диаметр отверстия
• длину поверхности гвоздя
• глубину прорези

Стандартные микрометры будут измерять объекты длиной менее одного дюйма.

Для измерения требуется правильный тип инструмента

Виды и типы лазерных измерителей

Разнообразие сфер применения световых дальномеров чрезвычайно широко — от астрономических измерений до бытовых нужд. Разумеется, их конструкции очень отличаются друг от друга в зависимости от того, какие задачи они предназначены выполнять. Об устройствах, которыми оснащаются искусственные спутники земли, и о типах современного военного оборудования по понятным причинам открытые источники информируют скупо. Гражданского же назначения приборы можно разделить на следующие группы:

• прицелы для охотничьего оружия;
• устройства наблюдения;
• устройства для игры в гольф;
• геодезические приборы;
• специализированные для лесного хозяйства;
• лазерные рулетки.

-Штатив

Очень простой инструмент геодезиста. Многие сталкивались со штативами при съемках фотографий или фильмов с использованием профессионального оборудования. Геодезисты также пользуются специальным оборудованием, которое без штативов обойтись не может. От остальных геодезические отличаются в основном простотой конструкции, неприхотливостью в использовании и «неубиваемостью». Ведь работать приходится совсем не в идеальных условиях. Основная задача геодезического штатива- неподвижно зафиксировать прибор, который на него устанавливается. На штатив сначала ставится трегер- специальное устройство для центрирования над определенной точкой при необходимости и горизонтирования прибора. Потом уже ставится прибор-тахеометр, нивелир и т.д. Различают деревянные, металлические и штативы из композитных материалов. В последнее время самыми «продвинутыми» являются штативы из фибергласса. Они очень легкие, прочные..но пока что неоправданно дорогие.

Рекомендации

Для получения наиболее точных данных необходимо помнить, что даже самый универсальный мерительный инструмент имеет свои характеристики:

Погрешность рассчитывается в процентах либо в цифровом отклонении, наиболее точны электронные устройства.

Рабочая температура наиболее важна для устройств с батарейками или аккумулятором для его нормальной работы.

Наиболее точными и удобными являются электронные приборы, оснащенные табло и запоминающим устройством. Однако, если измеритель приобретается для бытового пользования, можно вполне выбрать более простой экономичный вариант, этого вполне хватит.

Нивелиры

На местности расстояние удобнее всего замерять по плоским поверхностям. Делается это с помощью нивелиров. Они широко применяются при выполнении отделочных работ (при укладке плитки и других напольных материалов), а также для снятия отметок о зданиях с уровня земли. Благодаря чему формируется точная разметка для будущего сооружения, правильное направление стен.

Классические устройства оснащаются шкалой и окуляром, в новых моделях есть даже лазерные лучи. Используются эти приборы только со штативом, без него трудно удержать инструмент в руках неподвижно, и точность будет невысокой.

-Лазерная рулетка

Появилась относительно недавно в геодезических бригадах, так как раньше была довольно дорога и сложна в использовании. И по сей день не является единственным прибором для измерения непосредственно расстояний на объекте. Удобно использовать на коротких расстояниях и в помещениях. В уличных условиях применяется не часто, так как необходимо иметь поверхность, на которую можно навести лазерный луч. Также минус многих моделей без оптического визира- плохая видимость лазерной точки на ярко освещенных поверхностях.

Ввиду этого, сейчас все еще достаточно часто приходится использовать стальные рулетки длиной до 50м. Большей длины не выпускают, поэтому расстояния более 50 метров являются источниками ошибок из-за нескольких этапов измерений. Измерения нужно проводить вдвоем, да и провис ленты доставляет некоторую ошибку в измерения.

В итоге лазерные рулетки используются повсеместно кадастровыми инженерами и геодезистами в тех случаях, когда это целесообразно и возможно. В остальных случаях выручает старая-добрая стальная рулетка.

Порядок измерения линии лентой

_______ Измерение линии производят два мерщика – передний и задний. У заднего мерщика одна шпилька, а у переднего – 10 .

_______ Задний мерщик выставляет переднего в створ линии и собирает шпильки. Когда у заднего мерщика набирается 10 шпилек, он передает их переднему и записывает передачу.

_______ В результате длина линии вычисляется по формуле:

,

____ где N – количество передач по 10 шпилек; _______ n – количество шпилек у заднего мерщика, не считая шпильки, которая в земле; _______ r – остаток.

_______ Линия обязательно измеряется прямо и обратно . При измерении записывается температура воздуха ( tизм. ).

Что такое микрометр

Микрометр — это прецизионный измерительный прибор, который используется в механических мастерских по всему миру. Проверка показала, что механические, а также инструменты с цифровой индикацией, легко проводят высокоточные замеры.

Слово «микрометр» относится к двум терминологиям:

• первая — это меньшая единица измерения метрики, которая составляет 1/1000 миллиметра
• вторая — это измерительный прибор, называемый микрометром, который измеряет размеры с очень высокой точностью, потому что в процессе замера, линия измеряемого объекта параллельна оси прибора.

Используется прибор для замера меньших значений размеров, таких как длина, ширина и глубина точных деталей машин и объектов с точностью до 0,01 мм в случае метрической шкалы и до 1/1000 дюйма, если шкала в дюймах, выгравированная на микрометрической головке.

Типы и назначения микрометрических инструментов

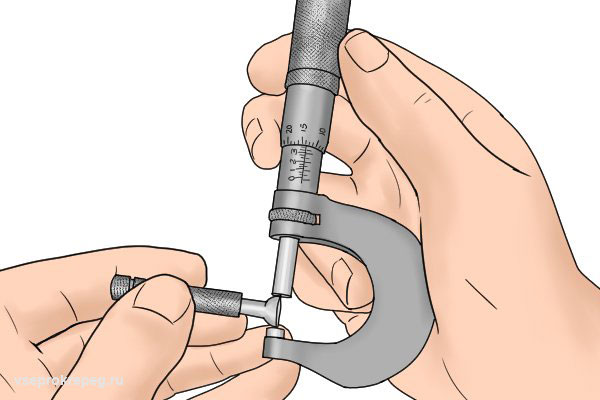

Для измерения расстояния требуется правильный тип инструмента и исправный микрометрический винт. С целью замера толщины предмета применяется внешний вид. Эти распространенные инструменты также известны как микрометрические суппорты. Снаружи инструмент измеряет провода, сферы и блоки. Внутренние микрометры делают противоположное измерение, расстояние внутри предмета, например, диаметр отверстия. Микрометры трубки измеряют толщину трубки, а микрометры глубины измеряют глубину прорези или шага.

Выгодные цены на микрометры

Каждый тип оснащен специализированным оборудованием для конкретных задач. Поскольку захватывают измеряемый объект то наковальня и наконечник шпинделя являются деталями которые настраиваются для уникальных применений. Некоторые микрометры имеют несколько наковален для более точного замера. Наковальня может быть сформирована в виде диска, v-образной формы или образовать часть винтовой резьбы. Некоторые микрометры поставляются со сменными наковальнями, что позволяет проводить различные виды измерений. Рассмотрим наиболее известные и распространенные микрометрические инструменты их типы и назначения.

Наружный

Распространенным и постоянно применяемым видом, является наружный вид.

Его действие применяется с целью замера внешнего диаметра объекта.

Применяется для измерения внешнего диаметра объекта

Внутренний

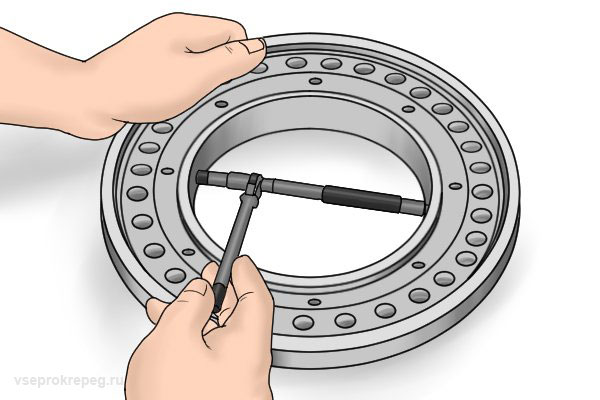

Внутренний вид применяется в целях замера внутреннего диаметра отверстия или трубки.

Два вида внутреннего микрометра:

• Суппорт
• Трубчатый

Применяется для измерения внутреннего диаметра отверстия или трубки

Вариант штангенциркуля

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле.
Челюсти вставляются в измеряемое пространство и регулируются поворотом наперстка или храповика.

Внутренние разновидности имеют измерительные губки, подобные тем, которые имеются на штангенциркуле

Трубчатые и стержневые

Трубчатые микрометры и стержневые помещаются в измеряемое пространство и расширяются до тех пор, пока измерительная поверхность не коснутся края измеряемого пространства.

Помещаются в измеряемое пространство

Стержневой инструмент поставляется с набором измерительных стержней, которые прикрепляются к микрометру, там самым расширяют измерительные возможности прибора.

Некоторые стержневые микрометры имеют рукоятку, которая соединяется с инструментом и помогает пользователю измерять в труднодоступных местах.

Глубинный

Глубинные применяются, с целью замера глубины отверстий, пазов и ступеней.

Они поставляются с различными сменными стержнями разной длины, так что их можно использовать для измерения диапазона глубин.

Применяются для измерения глубины отверстий, пазов и ступеней

-GPS оборудование

GPS модули или приемники сопутствуют нам в повседневной жизни в наших телефонах, навигаторах, планшетах и т.д. Они призваны помочь нам сориентироваться на местности и не потеряться в городских джунглях. Однако они имеют мало общего с геодезическим GPS оборудованием.

Геодезистам эти приборы нужны не для ориентирования на местности, а для точного определения местоположения «тарелки» (обычно такой формы придерживаются производители GPS приемников). Погрешность обычно составляет 0,5-2 сантиметра относительно ближайшего пункта Государственной Геодезической Сети (ГГС). В то время, как обычные навигаторы дают ошибку местоположения около 10-20 метров, что в работе геодезиста недопустимо. Но есть множество факторов, которые весьма часто негативно влияют на величину погрешности геодезических измерений при помощи GPS оборудования. Поэтому недостаточно просто приобрести дорогостоящую «тарелку», и начать определять местоположение соседних заборов, например, как обычным навигатором. Без должной калибровки и последующей обработки измерений ничего не выйдет.

В общем, если увидите геодезиста с «тарелкой» на вешке, знайте- он определяет точное местоположение точки, над которой стоит приемник.

-Вешка

Тоже достаточно простой геодезический инструмент. Выглядит как круглая палка высотой около 1.8м. Однако многие вешки раздвигаются и могут иметь высоту до 6 метров. Наверху может находиться как отражатель, так и GPS приемник. Отражатель может быть разной формы и конструкции. Главная его задача- отражать сигнал, посланный дальномером. Его особенностью является то, что луч/сигнал, приходящий с прибора-измерителя отражается точно обратно.

В конечном итоге-там где находится отражатель или приемник на геодезической вешке происходит определение местоположения измеряемой точки.

Принципы измерения

Существует два типа лазерных дальномеров. Принцип работы первых основан на замере времени, затраченного коротким импульсом света на отражение и возвращение его к прибору. Для работы таких устройств (их называют импульсными) требуются очень точные датчики, излучатели и способы обработки полученной информации. Прежде всего из-за того, что скорость света высока и промежутки времени, за которое он успевает пройти измеряемое расстояние, ничтожно малы. Использование нескольких коротких импульсов уменьшает погрешность замера. К особенностям приборов, работающих на этом принципе, относят:

• способность измерять большие расстояния до предметов: от километража до космических величин;
• невысокая точность замеров на малых дистанциях;
• ограниченное применение в гражданских целях;
• высокая стоимость.

• невысокая стоимость и компактность;
• точность до долей миллиметра;
• ограниченная дальность измерений (до 250 м).
