Преимущества от циркуляционного насоса

Включение в состав отопительной системы такого прибора имеет следующие плюсы:

1. В роли теплоносителя допускается использовать как воду, так и антифриз. При этом гарантировано не произойдёт промерзания всей системы.
2. Благодаря тому, что циркулирующая жидкость перемещается с увеличенной скоростью, она не успевает остыть. При этом водогрейный котёл будет работать в среднем щадящем режиме.
3. Такая отопительная система не перестаёт функционировать и в межсезонный период, когда снижается температурный режим теплоносителя.

Фото 1. Циркуляционный насос модели UPS 25-60, материал — чугун, производитель — «Grundfos», Дания.

Протяжённость отопительного контура определяется исключительно параметром мощности циркуляционного насоса и техническими характеристиками дополнительных приборов системы.
Соединение радиаторов производится как по однотрубной, так и по двухтрубной схеме.

Как выбрать гидроаккумулятор для систем водоснабжения частного дома

Перед покупкой следует рассмотреть все параметры гидробака

Особое внимание стоит обратить на:

• объем резервуара;
• тип расположения;
• тип накопления энергии;
• номинальное давление;
• стоимость выбранной модели.

При покупке следует поинтересоваться у продавца-консультанта о наличии и стоимости сменных мембран или баллонов на выбранную модель и насколько они доступны в принципе. Нелишним будет проверить сопроводительную документацию и сертификат соответствия, а так же уточнить сроки гарантии на устройство.

Важная информация! Если планируется самостоятельная установка, нужно узнать, не является ли это поводом обнуления гарантийных обязательств. Некоторые производители обязывают покупателей нанимать профессиональных монтажников – это прописывается одним из пунктов договора о гарантийном обслуживании.

Довольно сложно разобраться в ассортименте подобной продукции. Сегодня на прилавках магазинов представлены изделия различных фирм. Для того, чтобы помочь читателю, рассмотрим наиболее известные и популярные среди населения.

Цель работы гидроаккумуляторов

Устройство гидроаккумуляторов

Чтобы обеспечить дом водой полноценно используют погружные или поверхностные насосы. От типа насоса гидроаккумулятор может быть горизонтальным или вертикальным. От конструкции зависит как из воды будут удаляться пузырьки воздуха. А от места расположения насосной станции и мощности насоса будет зависеть выбор подходящего устройства.

Устройства имеют различия по видам и размерам, но обладают одинаковыми функциями, а именно:

1. Накапливают и отдают гидравлическую энергию;
2. Подавляют гидроудары и пульсаций;
3. Способствует нормальной работе всей системе водопровода. Гидроаккумуляторы универсальны и по этой причине широко применяются в большинстве отраслей промышленности. Так же их применяют в морском, воздушном и морском транспорте.

Воздух в гидроаккумуляторе

За счёт особой конструкции ёмкости гидроаккумулятора происходит снижение нагрузок. Гидробак разделён на две части (водную и воздушную) мембранной. Давление, которое находиться в гидроаккумуляторе смягчает гидроудары, которые неизбежны при работе станции. Также гидроаккумулятор способен сохранять давление в системе насоса.

Для чего нужен гидроаккумулятор для систем водоснабжения

Различные виды форм и цветовой гаммы водяных аккумуляторов и расширительных баков

Этот конструктивный элемент имеет два основных назначения:

• Обеспечение бесперебойной и равномерной работы насосной станции;
• Обеспечение надежности и целостности системы ГВС (горячее водоснабжение).

Роль гидроаккумулятора в работе насосной станции

При отсутствии центрального водопровода владельцы частных домов,  для подачи воды в дом бурят скважину или возводят колодец, оборудованный глубинным насосом. С его помощью вода подаётся в помещение, заполняет водяной аккумулятор, обязательно фильтруется и разветвляется по местам потребления.

Схема простой системы водоснабжения

Рассмотрим более подробно работу этой схемы. При быстром открытии и закрытии водяного крана, например вы сполоснули руки, расходуется малое количество воды и именно в этот момент начинается работа гидроаккумулятора. Насос не включался, напор был создан давлением мембраны водяного аккумулятора, так как в нём содержится определённое количество воды. Многочисленные источники утверждают, что аварийный запас воды и есть главная функция, которую выполняет гидроаккумулятор для систем водоснабжения. Эти сведения неверны. Агрегат ёмкостью 100 литров способен вместить не более 35 литров воды.

Первостепенная цель установки этого агрегата – сберечь дорогостоящий глубинный насос от перегрева и нерациональных запусков. При отсутствии этого устройства насос, в описанном выше случае, запустится и тут же выключится, не набрав максимальной мощности. В этот момент в контуре создается гидроудар, то есть резкий перепад давления. Агрегат при совокупности этих факторов быстро выйдет из строя. Вывод – гидроаккумулятор в системах водоснабжения служит для равномерного распределения давления в контуре и долгосрочной работы насосного оборудования.

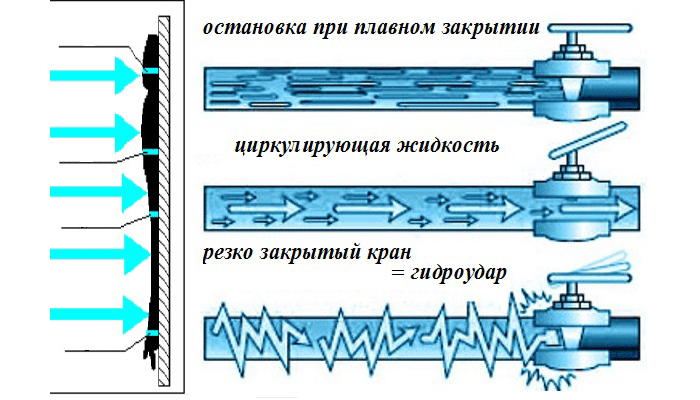

Гидроудар в водопроводной трубе

Гидроаккумулятор в системе ГВС

Существуют три основных вида горячего водоснабжения с использованием гидробака:

Монтаж бойлера косвенного нагрева;

Система ГВС с бойлером косвенного нагрева

Установка двухконтурного твердотопливного котла, с функцией подачи горячей воды;

Горячее водоснабжение при эксплуатации двухконтурного котла

Схема с одноконтурным котлом в совокупности с бойлером косвенного нагрева.

Рабочая схема при эксплуатации одноконтурного котла и бойлера

В любом из вариантов водяной аккумулятор исполняет роль расширительного бака, так как вода при нагреве увеличивается в объеме, и этот прибор компенсирует количество воды. Несмотря на тот факт, что и в бойлере, и в твердотопливном котле установлена группа безопасности в виде пропускного клапана, при постоянном срабатывании пропускной клапан быстро выходит из строя, это влечёт за собой повреждения котла или течь в контуре водоснабжения.

Группа безопасности твердотопливного котла
Группа безопасности бойлера

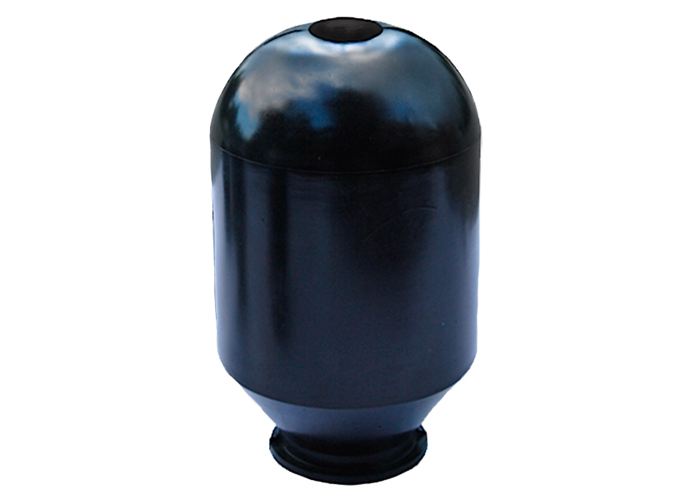

Резиновая мембрана водяного аккумулятора грушевидная

Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления включения насоса.

Причем давление воздуха нужно измерять только на отключенном от системы баке (без давления воды). Давление воздуха нужно регулярно контролировать и по необходимости приводить в норму, это заметно продлит жизнь мембране. С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным является перепад в 1,0-1,5 атм. Бóльшие перепады сильнее растягивают (нагружают) мембрану, тем самым уменьшая её срок службы, и более того, большие перепады давления не комфортны при пользовании водой.

Гидроаккумуляторы рекомендуется устанавливать в местах не подверженных затоплению и с невысокой влажностью. В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку никаких нагрузок баком не воспринимается, нет необходимости в дополнительном креплении. Гидроаккумулятор можно просто устанавливать на пол на штатные опоры.

При выборе конкретной марки гидроаккумулятора следует обратить внимание на материал мембраны, наличие сертификатов и санитарно-гигиенических заключений, удостоверяющих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также не лишним будет убедиться в наличии запасных мембран и фланцев, чтобы в случае проблем не пришлось покупать полностью новый бак

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при поломке реле давления). Именно поэтому большинство баков рассчитаны на давление в 10 бар.

Часто возникает вопрос о том, сколько воды находится в гидроаккумуляторе?

Например, если отключат электричество, сколько литров воды можно будет использовать?

Это значение зависит от установок реле давления. Как нетрудно догадаться, чем выше разница по давлению, между включением и выключением насоса, тем больше воды войдет в гидроаккумулятор, однако эту разницу необходимо лимитировать по причинам изложенным выше.

В качестве примера мы приводим таблицу заполняемости гидроаккумуляторов.

Согласно этой таблице, в 200 литровом гидроаккумуляторе при следующих установках реле давления: Включение насоса — 1,5 бар Выключение насоса — 3,0 бар Давление воздуха — 1,3 бар

Запас воды составит 69 литров, что составляет примерно треть от всего объема.

В заключение несколько слов о необходимом объеме гидроаккумулятора.

Минимальный рекомендуемый объем вычисляется по следующей формуле:

A_max — расчетный максимальный расход воды (литр/мин) К — коэффициент, зависящий от мощности электродвигателя насоса (см. таблицу ниже) P_max —давление выключения насоса, бар P_min — давление включения насоса, бар P_возд. — давление в воздушной полости гидроаккумулятора, бар

Мощность насоса, кВт

Выберем минимально необходимый объем гидроаккумулятора для системы водоснабжения на базе насоса Водолей БЦПЭ 0,5-50 У со следующими установками:

P_max = 3,0 бар P_min = 1,8 бар P_возд. = 1,6 бар А_max = 2,1 м³/ч (35 л/мин) K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)

Выбираем следующий ближайший объем гидроаккумулятора — 35 л.

Отметим, что объем бака на уровне 24-50 литров прекрасно согласуется с другими методиками расчета гидроаккумуляторов для бытовых систем водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.

Бóльший объем следует выбирать в том случае, если имеют место быть частые выключения электроэнергии, однако надо помнить, что в любом случае вода заполняет примерно треть общего объема (см. выше таблицу заполняемости). И конечно, чем более мощный насос установлен в систему (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора необходимо предпочесть, это сократит число повторно-кратковременных включений и продлит срок службы электродвигателя насоса.

Покупая гидроаккумуляторы больших объемов, надо отдавать себе отчет в том, что водой надо регулярно пользоваться, поскольку при длительном простое, её качество начинает ухудшаться. Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров гораздо проще и быстрее, чем из 100 или 200 литрового.

С моделями и ценами на гидроаккумуляторы можно ознакомиться в разделе «Принадлежности к насосам ».

Как купить насос Водолей?

Как правильно выбрать аппарат

Он служит для:

• образования определенного запаса воды;
• восполнения предельно высоких потерь при частом и большом потреблении воды;
• минимизации слишком частого включения/отключения насоса;
• сохранения в водопроводной системе стабильного давления в то время, когда аппарат выключен.

Примите к сведению: чем меньшее расстояние будет между гидроаккумулятором и насосом, тем лучше вся система будет функционировать, а также проще будет осуществлять настройку.

Иначе, объем воды во втором агрегате будет меньше из-за разницы показателей. Определяясь с окончательным объемом необходимого вам оборудования, рассчитайте, сколько воды вам потребуется в общем счете.

Вот основные параметры по среднестатистическому расходу воды в одну минуту в загородном коттедже:

• на санузел у вас будет уходить чуть больше одного литра;
• для полноценной работы душа потребуется от 9 до 10 литров;
• в кухонной мойке при мытье посуды расходуется около 8,5 литров.

Таким образом, если у вас две туалетные комнаты, а все упомянутые точки потребляют ресурс в одно время, то, в общем, вам понадобится около 20 литров.

Делая скидку на процент заполнения гидробака и на ограниченное количество включений насоса в один час, приходим к выводу, что объем в 80 литров для вас будет достаточным.

Правильный подбор

Интересный нюанс: название данного оборудования зависит не от его конструкции, а от области применения. Если речь идёт о водоснабжении, бак называют гидроаккумулятором. А ёмкость, вмонтированная в отопление, с теми же конструкционными характеристиками будет называться мембранным или расширительным баком.

Но при этом важно учитывать информацию, указанную производителем. Каждое изделие имеет свою рабочую температуру и давление:

• до 4 атмосфер и до 120 градусов по Цельсию – для отопления;
• до 12 атмосфер и до 80 градусов – для водоснабжения.

По объёму подбирается не самый дешёвый бак, а соответствующий параметрам системы.

Для нормализации давления в системе отопления используется целых ряд устройств. Но важнейшим из них является или гидроаккумулятор. Его конструкция дает возможность в автоматическом режиме стабилизировать показатели давления теплоносителя при изменении температурного режима.

Назначение

Гидроаккумулятор устанавливается только для систем отопления закрытого типа. Они характеризуются высоким давлением воды, которое происходит вследствие ее нагрева. Поэтому при превышении допустимого показателя необходима система компенсации. Для этого и предназначен гидроаккумулятор.

Он представляет собой стальную конструкцию, которая внутри разделена на две камеры. Одна из них предназначена для заполнения водой из системы отопления, а вторая служит воздушным компенсатором. Для установки оптимального показателя давления в воздушной камере в гидроаккумуляторе предусмотрен клапан. С его помощью изменяют степень нагнетания воздуха, тем самым адаптируя устройство под параметры конкретной системы отопления.

Камеры разделяет эластичная мембрана или баллон из резины. При поднятии температуры воды в трубах выше критической происходит скачок давления. Жидкость, расширяясь, начинает давить на стенки разделительной мембраны. Она же, в свою очередь, под действием этой силы увеличивает объем заполнения водяной камеры. Это приводит к нормализации давления внутри всей системы.

Правила подключения, схема

При монтаже гидроаккумулятора следует руководствоваться определенными правилами. Прежде всего – необходимо выбрать участок в тепловой магистрали, где он будет установлен. Специалисты рекомендуют монтировать расширительный бак в обратную трубу с охлажденной водой. Но в то же время он должен быть установлен до насосного оборудования. Общая схема монтажа выглядит следующим образом.

Как видно, в качестве защиты магистрали от перепада давлений жидкости на выходе из отопительного оборудования установлен предохранительный клапан. Он выполняет те же функции, что и гидроаккумулятор, но рассчитан на более высокие скачки давления. Расширительный бак необходим для нормализации работы отопления при небольших перепадах давления.

Перед началом монтажа следует учесть следующие особенности:

• Выбор места установки. Основным требованием к нему является свободный доступ к устройству. В особенности это касается регулировочного клапана воздушной камеры.
• На участке между и расширительным баком не должно стоять другой запорной или регулирующей арматуры. Она может внести существенные изменения в гидравлическом сопротивлении.
• Температура в помещении, где устанавливается гидроаккумулятор, не должна быть ниже 0°С.
• Его поверхность не должна испытывать механические нагрузки или внешние воздействия.
• Срабатывание редуктора давления на выпуск воздуха из камер должно быть установлено согласно параметрам отопительной системы.

Руководствуясь этими правилами можно самостоятельно установить расширительный бак. Но при этом следует соблюдать правила подключения, использовать изделия из качественного материала и рассчитать оптимальный объем бака.

Для расчета необходимо знать общий объем системы отопления, оптимальную и максимальную величину давления в ней, а также коэффициент расширения воды. Формула для вычисления величины гидроаккумулятора мембранного типа:

• е – коэффициент расширения воды – 0,04318;
• С – общий объем системы отопления;
• Pi – начальное давление;
• Pf – максимальное давление.

Рассмотрим пример расчета для отопления с общим объемом 500 л, оптимальным показателем давления в 1,5 бар, а максимальным – 3 бар.

Эта методика позволит правильно выбрать и подключить расширительный бак для системы отопления закрытого типа.

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Схема работы реле давления

Основные понятия реле давления для системы с гидроаккумулятором:

• Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
• Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
• дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
• максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Реле могут быть двух видов. Первый, силовой, напрямую действует на контакты насоса. Управляющий тип взаимодействует с автоматикой станции и уже через неё влияет на работу насоса.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Устройство реле давления насосной станции

1.1 Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

Далее следует действовать в следующем порядке:

1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.

Функции, назначение, виды

Место установки — в приямке или в доме

В системе водоснабжения частного дома без гидроаккумулятора насос включается всякий раз как где-то идет расход воды. Эти частые включения приводят к износу оборудования. Причем не только насоса, но и всей системы в целом. Ведь каждый раз происходит скачкообразное повышение давления, а это — гидроудар. Чтобы уменьшить количество включения насоса и сгладить гидроудары используют гидроаккумулятор. Это же устройство называют расширительный или мембранный бак, гидробак.

Назначение

Одну из функций гидроаккумуляторов — сглаживать гидроудары, мы выяснили. Но есть и другие:

• Уменьшение количества включений насоса. В резервуаре есть некоторое количество воды. При небольшом расходе — помыть руки, умяться — вода течет из бака, насос не включается. Он включится только тогда, когда ее останется совсем немного.
• Поддержание стабильного давления. Для этой функции необходим еще один элемент — реле давления воды, но давление они поддерживают в требуемых рамках.

• Создать небольшой запас воды на случай отсутствия электроэнергии.

Не удивительно, что в большинстве систем частного водоснабжения данное устройство присутствует — плюсов от его использования много.

Виды

Гидроаккумулятор — это бак из листового металла поделенный на две части эластичной мембраной. Мембрана бывает двух видов — диафрагмы и баллона (груши). Диафрагма крепится поперек бака, баллон в виде груши закрепляют на входе вокруг входного патрубка.

По назначению они бывают трех видов:

• для холодной воды;
• для горячей воды;
• для систем отопления.

Гидробаки для отопления выкрашены в красный цвет, баки для водопровода окрашены в синий. Расширительные баки для отопления имеют обычно меньшие размеры и более низкую цену. Это связано с материалом мембраны — для водоснабжения она должна быть нейтральной, ведь вода в трубопроводе питьевая.

Два вида гидроаккумуляторов

По типу расположения гидроаккумуляторы бывают горизонтальные и вертикальные. Вертикальные снабжены ножками, некоторые модели имеют пластины для навешивания на стену. Именно вытянутые вверх модели чаще используют при самостоятельном создании систем водопровода частного дома — они занимают меньше места. Подключение гидроаккумулятора такого типа стандартное — через вывод размером в 1 дюйм.

Горизонтальными моделями обычно комплектуют насосные станции с насосами поверхностного типа. Тогда насос располагают сверху емкости. Получается компактно.

Принцип работы

Радиальные мембраны (в виде тарелки) используются в основном в гироаккумуляторах для систем отопления. Для водоснабжения в основном внутри устанавливают резиновую грушу. Как работает такая система? Пока внутри есть только воздух, давление внутри штатное — то, которое выставлено на заводе (1,5 атм) или которое вы выставили сами. Включается насос, начинает закачивать в бак воду, груша начинает увеличиваться в размерах. Вода постепенно заполняет все больший объем, все больше сжимая воздух, который находится между стенкой бака и мембраной. При достижении некоторого давления (обычно для одноэтажных домов это 2,8 — 3 атм) насос отключается, давление в системе стабилизируется. При открытии крана или другом расходе воды, она поступает из гидроаккумулятора. Течет она до тех пор, пока в баке давление не упадет ниже определенной отметки (обычно около 1,6-1,8 атм). После чего насос включается, цикл повторяется снова.

Принцип работы гироаккумулятора с мембраной в виде груши

Если расход идет большой и постоянный — набираете ванную, например, — насос качает воду транзитом, не закачивая ее в бак. Бак начинает набираться после того, как закрыты все краны.

За включение и отключение насоса при определенном давлении отвечает реле давления воды. В большинстве схем обвязки гидроаккумулятора это устройство присутствует — такая система работает в оптимальном режиме. Подключение гидроаккумулятора рассмотрим чуть ниже, а пока поговорим о самом баке и его параметрах.

Баки большого объема

Внутреннее строение гидроаккумуляторов объемом от 100 литров и выше немного отличается. Отличается груша — она крепится к корпусу и вверху, и внизу. При таком строении появляется возможность бороться с воздухом, который присутствует в воде. Для этого в верхней части имеется выход, в который можно подключить клапан для автоматического сброса воздуха.

Строение гидроаккумулятора большого размера

Как правильно настроить гидроаккумулятор?

Гидроаккумулятор представляет собой емкость, функционирующую под определенным давлением. Данный прибор накапливает гидравлическую энергию, а в случае необходимости, возвращает ее назад в систему, частью которой он, собственно, и является. Для правильного функционирования устройства необходима точная настройка гидроаккумулятора.

По сути, указанное устройство выполняет ту же работу, что и водонапорная башня, однако последняя не имеет внешнего давления, которое оказывалось бы на жидкость, поэтому гидроаккумулятор и упомянутая башня — вещи принципиально разные.

Водяные аккумуляторы накапливают энергию различными способами, что обусловливает их разделение на разные типы. А бывают они следующими:

1. Устройство, обладающее механическим накопителем.
2. Устройство, оснащенное пневматическим накопителем.

Аккумуляторы, осуществляющие свою работу при помощи механического накопительного аппарата, наделены большим количеством недостатков, в силу чего используются достаточно редко. Однако пневматические аккумуляторы также имеют не только положительные характеристики. Рассмотрим достоинства наряду с недостатками, данного рода, изделий.

Теперь самое важное: как часто проверять давление?

Я был удивлен, ведь не прошло и года эксплуатации, как я заметил проблему в работе насоса. Куда может деваться воздух, ведь пространство между грушей и баком герметично? (Если бы это было не так, то из ниппеля — он вверху бака — пошла бы вода).

А в моём случае воды не было, воздух просто куда-то девается. И это у многих, с кем я разговаривал.

Спустя 3-4 месяца я снова решил проверить «синюю бочку» и снова удивился: давление было 0,8-0,9 атмосферы. По насосу особо не скажешь, но подкачать надо.

Вот такой режим для себя и выбрал: раз в квартал буду проверять и вам советую. Работа не тяжелая, отнимает минут 10 в основном на слив воды в баке. И помните: проверять давление надо только на пустом гидроаккумуляторе!

Источник

Расчет

Как можно заметить, гидроаккумулятор в системе решает немало задач. Расчет каждого параметра выполняется различными методами. Для определения запаса жидкости, которую допустимо брать из аккумулятора, когда помпа перестанет качать жидкость из системы, рекомендуется опираться на соответствующую таблицу. Водный запас будет зависеть от заданных показаний реле давления.

Чтобы рассчитать объем устройства, следует применять такую формулу:

Vt = K х Amax х ((Pmax+1) х (Pmin +1)) / (Pmax- Pmin) х (Рвозд. + 1), где:

• Amax – это наибольший расход жидкости в течение минуты (в литрах);
• К – это коэффициент, что находится в прямой зависимости от самого двигателя помпы;
• Pmax – это давление в момент дезактивации насоса;
• Pmin – это давление при активации помпы;
• Рвозд. – это воздушное давление в бачке.

Ответы знатоков

ТИТО:

Зачем его накачивать? водичку туда надо.

Вячеслав Ульянкин:

Закачивать можно до любого значения давления

Тут важно понять, что вы хотите получить. Многое зависит от суточного расхода и пикового, а так же от самой верхней точки водоразборного крана. Все параметры заводите в специально расчитанные таблицы и получаете необходимый результат и по характеристикам ресивера (гидроаккумулятору)

Сейчас даже не ясно на какой высоте у вас кран находится относительно ресивера. Поэтому невозможно ничего сказать вразумительного

Все параметры заводите в специально расчитанные таблицы и получаете необходимый результат и по характеристикам ресивера (гидроаккумулятору) . Сейчас даже не ясно на какой высоте у вас кран находится относительно ресивера. Поэтому невозможно ничего сказать вразумительного.

сергей жабин:

В Ваш гидроаккумулятор накачивать дополнительно воздух не нужно. При заполнении его водой на 62% объёма в нём будет давление 5 кг/см2 — достаточное для отключения насоса, а при сработке до 37% объёма — 3 кг/см2, и насос включится. Объём воды от 62 % до 37% равен 20 литрам. То есть за один цикл, от выключения насоса при мах. давлении и до включения при мин. давлении Вы будете расходовать 20 литров воды.

Tymurat:

У меня настроен 2,4 верх. 1,5 низ качаю по инструкции минимум1,5 атм. Интерполируй получишь 3 атм, а там смотри как работает.

алексей лесюк:

Для плавного изменения напора воды при водоразборе и компенсации резкоко скачка давления при пуске насоса, давление выставляется (по воздуху) на две десятки меньше включения. Все измерения производятся для лучшей калибровки через нипель подкачки. То есть в вашем случае 2,8 атм. Хотелось бы чтобы при этом у вас стояло грамотно подобраное оборудование и не заужались диаметры на подводящих трубах . Как указал выше Юрий, у вас завышена дэльта .Понизьте разницу до показателя в пределах 1.2 -1.5 атмосфер.

Евгений Левичев:

На мембранном баке есть крышка под которой расположен ниппель. Надовите на стержень золотника-если пойдёт вода-то потребуется замена резинового балона внутри бака. Если вода не пошла-то отключите насосную станцию от сети, сбросте давление воды в системе, и при открытом кране где-либо (полив, ванна. ит. д. ) произведите подкачку водуха в депферный бак. Можно (и нужно) использовать автомобильный компрессор или ножной насос обязательно с манометром. Давление в пустом (без воды) баке больше 2атм. не рекомендую. Проверте исправность самого ниппеля после подкачки и запуска в работу насосной станции.

viktor baranov:

либо подсос воздуха через соединения, либо датчик давления. . датчик можно прочистить и продуть..

Вячеслав Щавелев:

Нужно подкачать воздух в мембранный бачок через ниппель до давления 2-2,5 кг\кв. см и все будет работать как надо.

Out of humour:

Насосал песка в систему. Разбирай, смотри. Возможно уже деформирована крыльчатка. Если так — придётся раскошеливаться.

Палыч!:

Суть проблемы: резкое уменьшение изменяемого (сжимаемого воздушного) объема куда нагнетается вода. смотрите расширительный бак. Песок, порвана мембрана — собственно, народ уже все сказал

Как выбрать гидроаккумулятор

При выборе гидроаккумулятора лучше отдать предпочтение моделям с резиновой грушей – в мембранных видах жидкость контактирует с металлическим корпусом, что может вызвать его коррозию.

Основной рабочий элемент баллонного гидробака – грушевидная мембрана, от качества которой зависит срок его службы, при этом материал корпуса играет менее важную роль, так как не контактирует с водой

Обычный материал изготовления груши – изобутированная пищевая резина, при выборе модели для наружного монтажа повышенное внимание следует обращать на фланец, к которому крепится резиновая мембрана. Предпочтение следует отдавать моделям, фланец которых сделан из толстой нержавейки или оцинкованной стали – такое изделие прослужит 10-15 лет без потери своей герметичности. Еще одно преимущество баллонного бака – простота замены резиновой мембраны

Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой

Еще одно преимущество баллонного бака – простота замены резиновой мембраны. Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой.

Рис. 9 Вертикальные гидробаки в водопроводной линии

Установка гидроаккумулятора

После приобретения подходящей модели электронасоса к скважине или колодцу и подключения его к трубопроводу, расчета объема и покупки нужного гидробака, необходимо его правильно установить. Если модель имеет большой объем и устанавливается на вертикальное ножки, стоит воспользоваться следующими рекомендациями:

• Лучше ставить объемный накопительный бак в самой высокой точке дома (чердак, второй этаж) – это позволит создать максимальное давление в водопроводной линии.
• Пол в помещении должен быть ровным, влажность не должна превышать установленные нормы во избежание коррозии оцинкованного фланца и поверхности бака.
• Устройство лучше подключать при помощи гибкого напорного шланга в оплетке из нержавейки и диаметром накидных гаек в один дюйм, выполненных из латуни. Следует избегать шлангов для подачи с алюминиевой оплеткой и монтажными муфтами из дешевого силумина – хрупкого сплава алюминия с кремнием.

Рис. 10 Схема подключения гидроаккумулятора для индивидуальных систем водоснабжения
