Посадочное место

Невозможно купить пластиковый профиль, не зная глубины посадки стеклопакета. Именно этот фактор отвечает за тип стеклопакета, его качество, а также теплозащитные свойства. Хорошая профильная рама представляет собой конструкцию, где стеклянное полотно отстоит от фронтального среза минимум на 1,5 см, перекрываясь фальцем профиля.

Если планируется монтировать раму на глубину 5-7 см, посадочное место для установки стекла должно составлять 1,8 см

На этот аспект мало кто обращает внимание при покупке профиля. Однако если его игнорировать и опираться исключительно на ширину профиля и количество полостей в нем, можно не удивлять в дальнейшем, что стеклопакет запотевает или промерзает

Помимо этого, стоит обратить внимание на 4 фактора:

• Линейное расширение. Оно должно быть минимальным, чтобы при монтаже не образовывались пустоты. Чем оно выше, тем меньше размер оконной рамы.
• Коэффициент упругости. Наличие стали является обязательным критерием выбора профиля. При этом важна толщина внутренних стенок (ребер жесткости).
• Стойкость к перепаду температуры и УФ-лучам. В составе поливинилхлорида должны быть стабилизаторы, позволяющие поддерживать инертность к потере цвета и структуры.
• Уплотнитель. Из термопластиковых, термополимерных, силиконовых и резиновых стоит отдать предпочтение изделиям из силикона. Он стоек к истиранию, инертен к перепаду температуры.

Разновидности и характеристики

Основные различия заключаются в размерах поперечного сечения, количестве камер, их наполнении (или отсутствие такового), толщине наружных стенок и внутренних перегородок между секциями. Кроме того, есть отличия в совместимости с профильными системами разных производителей.

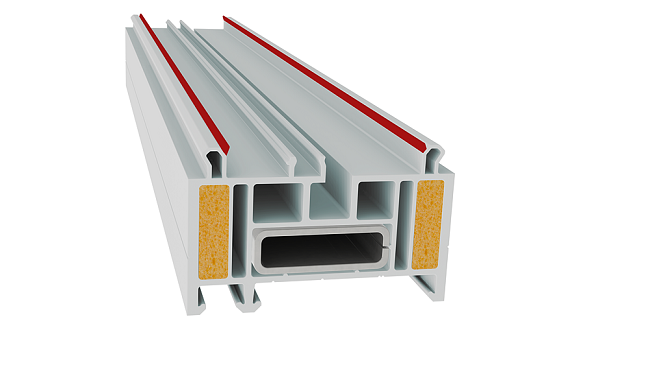

Основные характеристики подставочного профиля:

• Длина планки, как и у рамных аналогов, составляет 6-6,5м.
• Ширина в зависимости от модели колеблется от 2 до 10 см.
• Минимальное количество камер, расположенных горизонтально, – 1; максимальное – 5.
• Толщина наружной стенки не фиксирована, но не может быть меньше 2 мм.
• Внутренние перегородки – около 1 мм.

Двухкамерные изделия применяются в основном для обустройства холодного остекления, что для окон явление сравнительно редкое. Есть модели с вертикальным расположением камер (одна над другой), теплоизоляция такого профиля минимальна. Варианты с пятью изолированными секциями отличаются лучшими энергосберегающими характеристиками, особенно если часть камер заполнена термоизоляционным полимером (обычно экструдированный пенополистирол).

Высокие сборные модификации (10 см и больше) имеют как горизонтальные, так и вертикальные секции, часть которых может быть усилена армирующими элементами. В таких системах предусмотрены специальные соединительные элементы для сращивания по высоте, что позволяет их собирать на герметик без дополнительного крепежа.

Вверху подставочной рейки, в той части, которая соприкасается с рамой, имеется место для дополнительного размещения какого-либо утеплителя или герметика (чаще всего этот промежуток заполняют монтажной пеной).

Также часто используют ПСУЛ ленту

Описанные выше варианты, предназначены для установки внутри конструкции и не видны после финишной отделки. Однако есть ряд моделей, которые помимо выполнения опорных и усиливающих функций, могут полностью заменить элементы металлопластикового окна. Компания Rehau, например, производит подставочный профиль (108 561860), полностью заменяющий наружный водоотлив. Его применение возможно, если выступающей части отлива в 56 мм будет достаточно.

Все виды профилей и комплектующих для гипсокартона: размеры, применение, выбор

Любое изделие из гипсокартона обязательно имеет «хребет» — каркас из прочных деталей. Это профили и направляющие различной формы, соединенные различными крепежными изделиями. По качеству они могут быть разными. Увы – иногда о купленном браке можно узнать лишь при монтаже, а то и при использовании готовой конструкции. Это проблема застройщиков, не имеющих опыта. Подбирая нужные виды профилей для гипсокартона, они не знают, как найти качественные изделия. Но тут ошибаться нельзя, поэтому рассмотрим какими бывают виды профилей, комплектующих и крепежных элементов для гипсокартона, рассмотрим критерии выбора данных элементов.

Профиль для окон ПВХ: характеристики и типы

Профиль – это основа всей конструкции, из которой делают створки окна и рамы. Именно они определяют не только внешний вид окна, но и его прочность. Распространенные материалы для оконного профиля – дерево (кедр и лиственница) и алюминий.

Но чаще всего профиль для окон делают из ПВХ, или поливинилхлорида. Такой профиль укреплен металлическими вставками и внутри имеет воздушные полости, повышающие теплоизоляцию конструкции.

Согласно европейскому стандарту EN 12608 SR «Непластифицированный поливинилхлорид (PVC-U) для изготовления окон и дверей» и аналогичному российскому ГОСТ 30673-99 «Профили поливинилхлоридные для оконных и дверных блоков. Технические условия» профили классифицируют по ряду характеристик. В частности, по показателям толщины внешних и внутренних стенок выделяют:

1. Профили класса А – имеют наружные стенки толщиной от 2,8 мм и внутренние стенки толщиной от 2,5 мм; они обеспечивают наилучшую теплоизоляцию и считаются оптимальным выбором.
2. Профили класса В – имеют наружные стенки толщиной от 2,5 мм, внутренние — от 2,0 мм; такие окна не только «холоднее», но и на 15% менее устойчивы к деформации.
3. Профили класса С – все остальные, не подходящие под стандарты А и В, к ним не предъявляется строгих требований.

Обратите внимание! Существует так называемый «объектный» профиль, который предназначен для установки в нежилых производственных помещениях. В домах и квартирах его использовать нельзя – из-за тонких стенок он не держит тепло и неустойчив к деформации

Такой профиль на первый взгляд ничем не отличается от обычного – разве что на защитной пленке можно увидеть маркировку object. Нередко недобросовестные компании, предлагающие очень низкие цены на свой товар, продают окна именно из такого профиля.

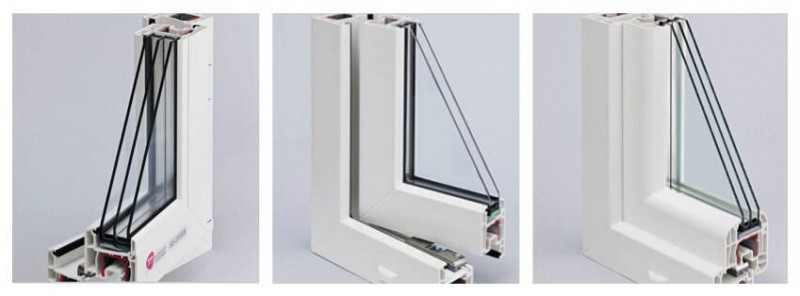

Общая конструкция пластикового окна

Чтобы ориентироваться в терминах, о которых пойдет речь ниже, рассмотрим, из каких элементов состоит окно:

• Рама — несущая конструкция из поливинилхлорида, усиленная металлической пластиной. Внутри полая, для уменьшения массы, с перегородками из ПВХ, для создания жесткости;
• Створка — каркас из пластика для установки стеклопакета;
• Стеклопакет — герметичная конструкция из нескольких стекол;
• Штапик — пластиковая полоса для крепления стеклопакета к профилю створки со стороны помещения;
• Фурнитура — набор деталей, удерживающих створку на раме, позволяющий ее открывать, закрывать, а также фиксировать в определенных положениях;
• Уплотнитель — упругая полоса из эластичного материала для герметизации стеклопакета и прилегания створки к раме;
• Импост — пластиковая опора для створок, ставится вертикально. Может также быть усилением для стекла, если оно большой площади. Здесь возможны разные варианты установки: вертикальная, горизонтальная, крестообразная;
• Усилители — металлическая несущая конструкция внутри пластикового профиля. На нее ставятся петли, запорная арматура и другие детали фурнитуры.

ПУ – профиль угловой

Он предназначен для защиты наружных углов гипсокартонных перегородок и облицовок, штукатурного слоя от механических повреждений. Профиль имеет острый угол (85°) и перфорацию по всей длине каждой полки. В отверстия полок проникает шпатлевка, что обеспечивает прочное сцепление с поверхностью угла. Изготавливается из оцинкованной стали или алюминия.

Таблица 10. Размеры углового профиля

Функции ПВХ-окна

Выбирая окна, потребитель обращает внимание в первую очередь на его стоимость, способы открытия/закрытия, сложность ухода за стеклом и рамой — остальные критерии уходят на второй план. В действительности, такой подход грозит в дальнейшем значительными неприятностями в процессе эксплуатации

Ведь окно — важнейший элемент конструкции дома. Оно должно:

Защищать помещение от воздействия природных явлений: дождя, снега, града, жары, мороза, ветра;
Обеспечивать поступление в комнату солнечного (дневного) света, что накладывает определенные требования на размер окна и качественные характеристики стеклопакета. Так, слишком малые оконные проемы ведут к затемнению, а слишком большие способствуют перегреву помещения в жаркую солнечную погоду (зимой может быть наоборот, прохладно);
Задерживать влагу, в любом количестве, со стороны улицы и не пропускать ее вовнутрь. Вода — враг и квартиры, и частного деревянного дома, так как сырость в помещении является отличной средой для размножения плесени и роста грибка. Чтобы окно держало воду даже при потопе на улице, оно должно быть правильно выбрано — малейшая ошибка может привести к значительным финансовым потерям;
Хорошо гасить звуковые волны, поступающие извне. На эту функцию мало обращают внимания, а она является ключевой в вопросе здоровья всех членов семьи. Хорошо слышимые звуки города разносятся по всей квартире, что негативно сказывается на психоэмоциональном состоянии и взрослых, и детей

Появляются раздражительность, вялость, падает работоспособность, возникают другие проблемы со здоровьем;
Не пропускать пыль и пыльцу цветущих деревьев, что важно для аллергиков;
Содействовать поступлению свежего воздуха в помещение, при этом постоянно, без режима проветривания. В современных окнах конструкторы предусмотрели вентиляционный клапан, позволяющий помещению дышать даже при закрытом окне

Такое решение дает возможность не проветривать комнату в сильные морозы, сберегая тепло;
Защищать хозяев от проникновения незваных гостей через оконный проем. Это только на первый взгляд кажется, что пластиковые окна хрупкие. В действительности специальные конструкции рам и фурнитуры позволяют это сделать без труда. Поэтому владельцам индивидуальных домов и квартир на первых этажах необходимо устанавливать противовзломные окна. Такой же совет необходим и владельцам балкона или лоджии.

Из приведенных функций видно, что внимание при выборе металлопластикового окна необходимо уделять многим его элементам. Практика показывает, что многие потребители слабо ориентируются в конструкции евроокна

Усугубляет проблему обилие производителей с множеством моделей, у которых разные характеристики каждой детали конструкции.

При этом внешнее подобие не является гарантией того, что у окон качественные и эксплуатационные характеристики идентичные. Поэтому перед подписанием договора необходимо четко осознавать, что окно дает хозяевам: комфорт и уют или головную боль.

Как влияет ширина профиля на конструкции

Степень устойчивости и теплоизоляции рам зависит от выбора ширины пластиковой конструкции. Какой по размерам она бывает:

• Профиль толщиной 58-60 мм используется для остекления жилых, небольших офисных помещений, балконов.
• 70 – миллиметровый профиль устанавливают в загородных домах, при утеплении лоджий.
• 80 – миллиметровые рамы используют для окон в высотных зданиях.
• Максимальная ширина профиля 90-мм используется в рамах в северных широтах для улучшенной теплоизоляции.

Профиль толщиной в 58-60 мм является самым популярным среди других. Советуем выбирать именно его для установки в квартире, так как его легче устанавливать и он отвечает требованиям, которые предъявляются к домашним окнам.

Установка окна из профиля максимальной ширины обойдется дороже, но помним, что самым холодным местом в окне является стеклопакет, поэтому ориентируемся на максимальную ширину двухкамерного стеклопакета, добавляя энергосберегающее стекло и внешнее в 6 мм, что в короткий срок окупится за счет экономии теплоэнергии и шумоизоляции.

Количество камер в профиле

Теплопроводность. способность к шумоизоляции зависит от толщины профиля рамы. Ее определяет количество воздушных камер в конструкции. Их должно быть не меньше трех. Первая служит для удаления конденсата, во вторую вставляется армирование, третья камера дополнительно утепляет. В самой популярной и широко используемой модели толщиной 58-60 мм — три воздушные камеры. В более толстых рамах их может быть от четырех до шести.

Важно отметить! Теплоизоляционные характеристики профиля зависят не от числа перегородок, а от того, какой размер у воздушных камер, то есть от толщины рамы. Чем толще рама и стеклопакет на ней, тем конструкция тяжелее

Это требует качественной профессиональной установки.

Классификация профилей по типу камер

Пластиковые конструкции только по внешнему виду похожи. Для разных целей используются особые виды рам. Ведь пластиковыми делают не только окна, но и входные и межкомнатные двери, перегородки внутри помещений, балконные группы и так далее. Функции и требования к толщине таких рам разные. Какой из двух видов выбрать?

«А» класс — профиль с утолщенными внешними стенками. Этот вид используется как для остекления окон, так и для монтажа дверей и каркасных перегородок.

«Б» класс — облегченный профиль с тонкой внешней стенкой. Этот более дешевый вариант «объектный». Бюджетная стоимость привлекает покупателей, но надо помнить, что тонкие стенки пластика не всегда могут справиться с возложенными на них задачами.

Качество, жесткость профиля зависит не только от материала – поливинилхлорида, не только от размера, но и количества воздушных камер. Стыки профильных деталей в углах должны быть крепкими, выдерживать температурные нагрузки и устойчивость к механическому воздействию. Качество соединений дает дополнительный ресурс использования профильных рам

В погоне за выгодной ценой важно не потерять качество изделия

Каждое предприятие помимо сертификата сопровождает свой товар гарантийными обязательствами. Если угловые крепления слабые, то готовое оконное основание со временем может потерять форму или углы разъединяться. Уменьшится срок службы изделия и произойдет его разгерметизация. Тепло такие окна держать не будут, стекла будут запотевать, конденсат будет скапливаться на подоконнике.

Различие в терминах

Прежде, чем приступить к описанию доборов, определимся с терминологией.

Что такое доборы

Дело в том, что во многих статьях разных интернет-ресурсов доборами именуются деревянные и пластиковые панели, закрывающие торцы оконных проёмов. Но в общепринятой строительной практике данный элемент называется «откосом», о назначении методах монтажа которых подробно рассказано в других наших обзорах.

Данное расхождение в названиях возникло после появления так называемых «телескопических» наличников, боковая панель которых «добиралась» с помощью стыкуемых планок различной толщины.

Доборы схематично

Основная область применения такой конструкции – декоративная отделка межкомнатных дверей. Несмотря на то, что данный принцип может быть применён и к окнам, на практике он практически не используется, поскольку к внутренним и наружным отделочным панелям для окон предъявляются совершенно разные требования.

В то же время, полная конструкция ПВХ окна подразумевает возможность увеличения толщины рамы за счёт присоединения специальных профилей, официально именуемых «доборами».

В дальнейшем будем исходить из того, что оконный добор – это строительная деталь, используемая для корректировки геометрических размеров рамы окна.

Камеры

Перед покупкой важно поинтересоваться количеством камер. Обычно у качественной продукции именитых торговых марок их более 5

Этого достаточно, в то время как 7 полостей будут излишком. В этом случае нельзя забывать, что не количество камер, а толщина стенок важнее. Ведь именно они будут отвечать за уровень тепла в большей степени.

Помимо вариантов с воздушными камерами, сегодня на рынке можно встретить ПВХ-профиль, в котором пустоты заполнены не воздухом, а теплоизолятором. Это преимущественно материал на основе пены (пенополистирол) либо стекловолокно. Такой профиль появился на рынке относительно недавно.

Подбираем качественный ПВХ-профиль

Рамы и створки изготавливаются из оконного профиля. Это своего рода система с воздушными пространствами, а также перегородками

Здесь появляется и первый вопрос: сколько камер должно быть в профиле? Для наших климатических условий рекомендуется обращать внимание на 2-5 камер. Так сложилось, что от количества этих элементов внутри профиля напрямую зависят тепло сберегающие свойства окна

Толщина наружной стенки профиля ПВХ классифицируется следующим образом:

• А – толщина составляет 3 мм;
• В – 2,5 мм;
• С – меньше 2,5 мм.

Любой пластиковый профиль должен быть армированным при помощи стального сердечника. Это решение позволяет добиться хорошего уровня жесткости и прочности. Из двух конструкций – квадратная и П-образная – лучше выбрать первый вариант ввиду его большей надежности. Однако и цена окна будет немного дороже.

Когда встает вопрос относительно выбора уплотнителя, обращайте внимание на каучук. Этот материал прослужит вам более 5 лет и сохранит свою эластичность

Каучук обеспечивает герметичность всей конструкции.

Хороший профиль обязательно должен комплектоваться не менее качественной фурнитурой. К ней относятся петли, кронштейны, ручки и другие элементы, которые обеспечивают открытие/закрытие окна. Все детали должны соответствовать габаритам окна и надежно удерживать вес открывающейся створки.

Любое пластиковое окно может быть с любым цветом профиля – на него наклеивается прочная и долговечная пленка. Таким образом, реально получить имитацию древесины и так далее. В результате цена такой конструкции увеличится на 30%. Но если нужно вписать окна в существующий интерьер, а простой белый цвет не подходит – профиль с наклеенной пленкой является единственным выходом из ситуации.

Профили от популярных производителей обладают собственными особенностями, которые разрабатываются согласно собственным патентам. Однако на практике общие черты достаточно схожи между собой

Единственное, на что следует обращать пристальное внимание – наличие сертификата качества

Помимо этого, документа важно наличие гигиенического сертификата – это нужно для того, чтобы вы безопасно могли использовать окна в жилых помещениях. Без подобного документа заказывать окна нельзя!

Без подобного документа заказывать окна нельзя!

Качественный материал обладает лазерной маркировкой, которая показывает страну производителя и время изготовления. Хорошие оконные профили могут отличаться в цене, причем достаточно сильно. Ценообразование зависит от используемого сырья при изготовлении, а также от вида производственного процесса, бренда и особенностей в конструкции.

Если обобщить все показатели, можно выделить три типа:

• экономный – самая простая продукция со средними характеристиками и ограниченной технической вариативностью;
• стандартный – улучшенные характеристики. Есть возможность подобрать дизайн, тип и прочие свойства;
• элитный – самое лучшее качество, широкий диапазон инновационных технологий и достаточно высокая цена.

Разновидности конструкций

Изначально кажется, что профиль даже от разных заводов-производителей имеет одинаковую структуру, но это ошибочное мнение. Разница качественных характеристик станет ощутимой уже через пару лет использования. Окна из дешёвого сегмента нередко меняют свою геометрию (имеют свойство перекашиваться), в таких профилях образуются щели, что провоцирует возникновение негативных последствий.

Отвечая на вопрос о том, какой профиль для окон лучше, требуется оценить отличительные черты различных конструкций. Профиль – основная часть окна, создаётся из металлопластика, деревянной основы, алюминия и ПВХ.

В среднем покупатели заказывают ПВХ профиль, так как он дополнительно оснащается стальными вставками, которые обеспечивают повышенные параметры долговечности, прочности и жёсткости. Сама конструкция обязательно имеет полости с воздухом, являющиеся основой формирования высокого уровня звуко- и теплоизоляции. Часть заводов-производителей полости заполняют специальным азотом, что позволяет исключить запотевание стекла при температурных скачках.

Профиль из ПВХИсточник alekspro.by

Существует классификация оконных профилей:

• Класс A. Размер внешней стеночки такого профиля равен 2.5 мм, толщина внутреннего слоя не будет более 2.6 мм. Благодаря таким особенностям конструкции формируется отличная защита от негативного влияния погодных условий, создаются идеальные параметры сохранности тепла.
• Класс B. В этом варианте стенки будут менее толстыми. Внутренняя – не свыше 2,1 мм, а внешняя – 2.6 мм. Такой вариант идеален для применения в зонах с тёплым климатом. Из-за более низких параметров толщины стенок увеличивается риск деформационных изменений конструкции (на 16%).
• Класс C. В этом варианте производители самостоятельно определяют толщину стенок, так как сертификация изделий отсутствует, что исключает строгие требования к готовой продукции. Эти варианты имеют популярность из-за низкой цены, но качество их является невероятно низким.

Выбираем лучший профиль для пластиковых окон

Определить «на глаз», какой профиль пластиковых окон лучше, непросто, но существуют некоторые особенности, которые могут многое сказать о его качестве.

Однородность профиля

Пластик должен быть однородным и абсолютно гладким. Зернистая поверхность говорит о том, что окна, скорее всего, были изготовлены в кустарных условиях и являются подделкой. Покрытие также должно быть однородным, без разводов и градиента.

Ширина профиля

Чаще всего компании предлагают пластиковый профиль для окон шириной 58 мм – это классический вариант, предпочтительный для жилых помещений. Встречается и профиль шириной 70 мм, такой нередко устанавливают в высотных зданиях или там, где климат особенно суров. Профиль шириной 90 мм относится к предложениям премиум-класса, он отличается превосходными тепло- и звукоизолирующими характеристиками. Однако далеко не все компании работают с такой продукцией.

Толщина профиля

Толщина профиля должна быть одинаковой, от 2,5 мм до 3 мм. Однако для тяжелых оконных блоков тонкие стенки не годятся – в таком случае сварочный шов получается менее прочным, а значит, страдает надежность всей конструкции.

Количество воздушных камер

От ширины профиля зависит и количество камер. Профиль 58 мм может обладать максимум тремя камерами – что, впрочем, вполне достаточно для того, чтобы окна сохраняли тепло. 70-миллиметровый – тремя, четырьмя и даже пятью камерами. Последние из упомянутых (70-миллиметровые) наиболее востребованы для остекления квартир и домов.

Нормой для 90-миллиметрового профиля является шесть камер. Чем больше камер – тем теплее и тише будет в доме. Впрочем, справедливости ради следует сказать, что разница между, например, трех- и четырехкамерным пакетом не столь значительна.

Количество стеклопакетов

Не следует путать количество воздушных камер в профиле ПВХ с количеством стеклопакетов. Стеклопакет – это несколько листов стекла, соединенных между собой по контуру с помощью специальной рамки и герметиков. Между стеклами образуются герметичные камеры с воздухом или другим газом внутри.

Не пропусти! Отзывы владельцев мансардных окон: учимся на чужом опыте

Однокамерный стеклопакет – самый легкий, он состоит из двух стекол и одной воздушной камеры между ними. Такие стеклопакеты очень легкие, подходят для остекления больших проемов, поэтому их часто устанавливают на балконах, лоджиях и террасах. Однако для окон они не подходят из-за недостаточной теплоизоляции.

Для дома, дачи, офиса или квартиры лучше выбрать двухкамерный стеклопакет, состоящий из трех листов стекла и двух воздушных камер. Трехкамерные стеклопакеты из четырех листов стекла встречаются нечасто, они тяжелы и пропускают меньше света, чем другие виды стеклопакетов.

Такие окна востребованы только на Севере, где температура зимой может опускаться до -40 o С и ниже. При более высоких температурах разницы между двух- и трехкамерными стеклопакетами почти нет.

Полезный совет! Выбирая пластиковый профиль для окон, обратите внимание на уплотнения рамы. Их должно быть два, иначе под рамой будет оседать конденсат, а это портит изоляцию и создает благоприятную среду для бактерий и плесени
