Как сделать запор на калитку своими руками?

Самодельные защелки

Простую защелку легко собрать самому. Для удобства используется простейший механизм горизонтальной пружинной защелки.

Перед тем как сделать защелку для калитки своими руками, следует определить месторасположение на полотне двери для установки щеколды. Рулеткой и маркером обозначают участки монтажа.

После этого необходимо подготовить:

• стержень с ушком;
• стальные пластины;
• сварку;
• пассатижи;
• пружину;
• шуруповерт;
• молоток;
• набор ключей;
• ножовку.

Изготавливается защелка на калитку своими руками последовательно. Вначале делается каркас. Для чего к пластине привариваются ушки, которые будут удерживать в дальнейшем стержень. К стержню закрепляется рукоять, все устанавливают одновременно с пружиной в подготовленный каркас. Далее производится установка готовой защелки.

Если ворота выполнены из профнастила, замок закрепляют сваркой к помеченному месту или фиксируют крепление болтами.

Если модель деревянная, для установки используют саморезы. Напротив запирающего стержня в требуемом месте опоры створки проделывается отверстие для крепления затвора при закрывании.

Защелка почти готова. Но открывать ее можно лишь изнутри, потому можно сделать торсионную конструкцию. Для этого следует взять стальной трос необходимого размера. Для него делают отверстия снизу калитки.

После этого трос прикрепляют к защелке, протягивают наружу сквозь отверстие и фиксируют на закрытом участке. Если потянуть трос с улицы, то дверное полотно откроется.

Самодельную конструкцию защелки можно посмотреть на фото ниже.

Потайной механизм

Случается так, что на двери не видны замочные скважины либо потайной механизм, а открыть дверь невозможно. Если присмотреться к этой конструкции, можно определить, что с внутренней части все же находится задвижка.

Но открывается она с улицы, и вначале трудно понять, как именно. Секретом является головка болта в виде шестигранника, затерявшаяся между саморезами на дверном полотне. При помощи шестигранника этот хитрый замок с легкостью открывается.

Смысл в том, что простая рейка-щеколда находится изнутри двери, а во время проворачивания болта она дублирует поворот, отпирая либо запирая ворота. Изготавливаются эти защелки очень легко.

Туда ставится затвор, имеющий разъем под лыску. Собирается защелка так: вначале делают отверстие для стержня, после этого снимают фаску, чтобы утопить головку заподлицо.

Самое важное во время изготовления и установки запорного механизма − это грамотно составленная схема, точно выверенные размеры, внимательность. Также необходимо предусмотрительно сделать защиту для защелки от негативного действия погодных явлений

Требуемую защиту от осадков поможет обеспечить специально сделанный металлический козырек.

Мало кто из нас представляет свою жизнь с незакрытыми дверями или калиткой. Именно поэтому нам и нужен уличный замок на калитку на садовом участке. На сегодняшний день мало кто делает замки своими руками.

Сегодня можно выбрать в специализированном магазине любое изделие на свой вкус и по своим денежным возможностям.

Фото замков на калитку

Также рекомендуем просмотреть:

• Как сделать коптильню холодного копчения
• Строительство коптильни своими руками
• Как сделать коптильню горячего копчения своими руками
• Как сделать дровокол своими руками
• Как сделать шторы для беседки своими руками
• Эффективный сбор дождевой воды
• Делаем водоснабжение на даче своими руками
• Инструкция, как сделать мебель из поддонов
• Очистка бассейна своими руками
• Варианты полива участка
• Инструкция, как легко удалить пень
• Как сделать гаражные ворота своими руками
• Как сделать снегоуборщик своими руками
• Средства для защиты древесины
• Простая поилка для кур
• Как выполнить чистку сажи
• Хороший биотуалет для дачи
• Как сделать мангал своими руками
• Хорошее отопление для теплицы
• Современная зимняя теплица
• Водосточная система для кровли
• Как сделать кормушку для кур
• Декинг своими руками
• Как сделать формы для тротуарной плитки
• Инструкция, как обустроить гараж
• Как сделать заземление в частном доме

Установка своими руками

После того как искомый замок приобретен, понадобится произвести монтаж. Для этого нужен следующий инвентарь:

• элементы крепежа;
• прибор углошлифовальный – УШМ;
• электродрель;
• сверла по металлу;
• простой карандаш;
• отвертка.

Если замок предстоит установить на входной части пустотелой конструкции, можно начинать процесс с разметки зоны для врезного замка в торцевой части калитки. Вырезать подходящего размера нишу, просверлить в полотне пазы для болтов, а также сделать отверстия для расположения ручки. На этом подготовительный этап считается оконченным.

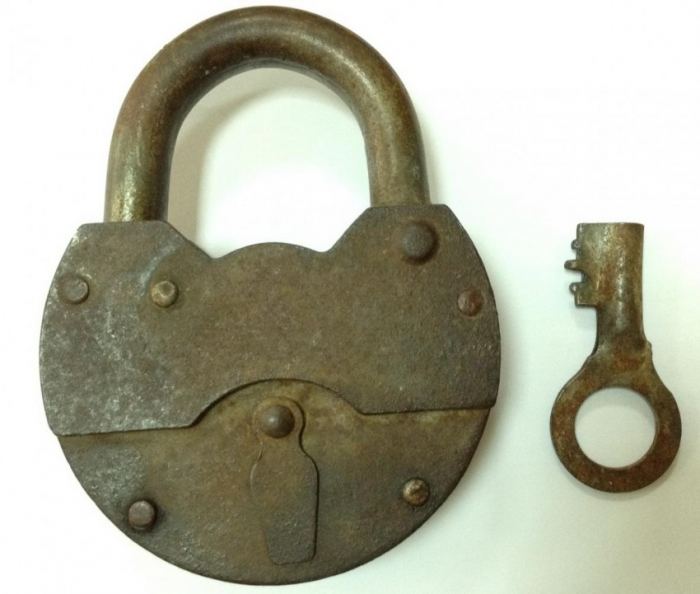

Навесной

Чтобы навесить такой замок, помимо перечисленного в списке, понадобится подготовить 2 угловые проушины, болты и гайки. Процесс установки предусматривает следующие этапы действия.

• Выбирается место для установки проушин. Они должны крепиться в одной линии, но на небольшом расстоянии, для исключения помех при затворе калитки и сложностей при монтировании замка.
• Элементы крепежа прикладываются к полотну для наглядной отметки отверстий.
• Сверлят отверстия, воспользовавшись сверлами нужного диаметра, исходя из размера крепежных элементов.
• Проушины фиксируются на металлопрофиле.

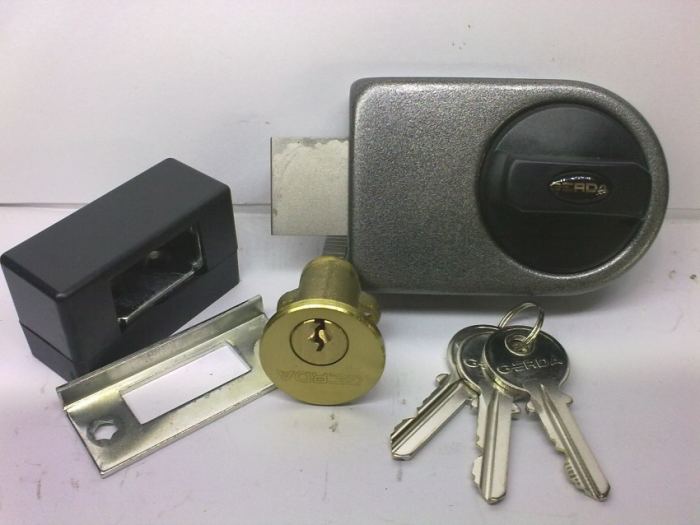

Накладной

Ситуация с монтажом такого замка немногим сложнее. Накладной замок крепится на распашные двери из профнастила в такой последовательности.

• Запирающее устройство прислоняется к калитке со стороны двора так, чтобы один из пазов крепления зашло на поперечную планку, а ручка с личинкой была чуть выше (ниже).
• Размечаются отверстия для болтов и делается бороздка для ригеля. Если столб рядом с калиткой круглый по конфигурации либо небольшого диаметра, придется приварить сверху пластину для ответной части замка.
• В каркасе калитки проделываются крепежные отверстия, а в профиле вырезаются бороздки под ключ и ручку (при планировании). Затем в опорном элементе вырезается ложбинка под ригель.
• Устройство фиксируется накладками и ручками.

Когда на поперечине не удается уместить замок, его ставят на дополнительно приваренную металлическую пластину.

Врезной

Самому произвести врезку такого замка сложнее, но вполне возможно, если действовать следующим образом.

• На каркасе нужно произвести разметку расположения будущего устройства.
• С помощью УШМ в трубе проделать отверстие.
• Прислонить замок и наметить зоны под крепления, затем высверлить их. Вставить механизм.
• В профлисте проделать отверстие для ключа.
• Ответную планку под замок нужно расположить на столбе-опоре правильно. Первостепенно определяется уровень ее расположения.

Каркас может быть исполнен из разного материала, что определяет порядок действий по установке планки.

• Узкая металлическая. На опору приваривается пластина 3 мм толщины, затем в ней сверлятся пазы для ригеля.
• Труба большего размера. Отверстие сверлят в месте соприкосновения ригеля с опорным столбом.
• Металлический уголок. Если у него есть широкая часть, то прорезь делается в ней. На узком элементе предстоит нарастить сваркой металлическую пластину с заранее проделанными отверстиями для осуществления крепежа.

Для более длительной службы установленных замков нужно придерживаться некоторых рекомендаций:

время от времени тестировать устройство на возможные неисправности: при их выявлении откладывать ремонт не стоит, важно сразу определять причину;
над запорным механизмом желательно соорудить козырек, который оградит замок от контакта с осадками;
работу механизма нужно проверять каждый год перед зимним сезоном и после него, при необходимости выполнять смазку защелки и сердцевины.

Правильная установка и эксплуатация запирающего устройства – залог продолжительного срока его службы.

Монтаж основных видов замков

Установка замка зависит от его вида. Самым простым в монтаже является навесной замок, а самым трудным считается установка электромеханического замка.

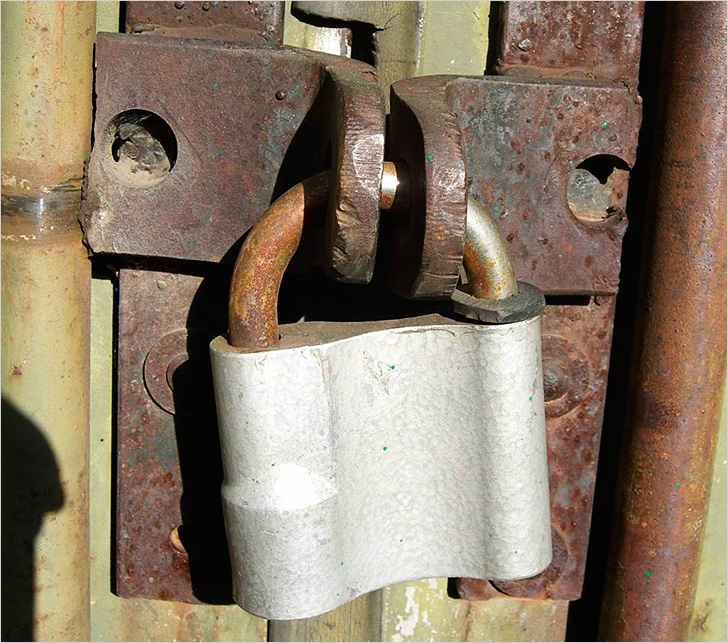

Монтаж навесного замка

Для установки замка потребуются:

• замок;
• металлические проушины;
• саморезы;
• шуруповерт.

Схема монтажа:

1. На первом этапе требуется определить, на какой высоте запорное устройство будет установлено. Рекомендуется производить монтаж замка на уровне пояса человека.
2. На створки ворот или место стыка калитки и забора устанавливаются две проушины, толщина которых не должна превышать дужку замка. Монтаж проушин осуществляется при помощи саморезов и шуруповерта.

Проушины устанавливаются на месте стыка

1. Навешивается замок.

Готовая работа

Для защиты замка от попадания влаги дополнительно можно установить короб, закрывающий устройство.

Установка врезного замка

Чтобы установить врезной замок потребуется:

• дрель;
• шуруповерт;
• маркер для нанесения разметки;
• замок.

Установка производится по схеме:

1. выбирается и размечается место для замка;
2. в одной створке выпиливается ниша под устройство, размеры которой должны быть на 1мм больше, чем размеры самого механизма;
3. в местах крепления замка проделываются отверстия под саморезы или шурупы, которые находятся в комплекте с устройством;
4. внимательно размечается и выпиливается ниша под выдвижение запора; для разметки предварительно (не закручивая) устанавливается внутренняя часть замка;
5. устанавливается и крепится замок с обеих сторон ворот;
6. устанавливается металлическая накладка и закрывающая ручка.

Схема установки врезного изделия

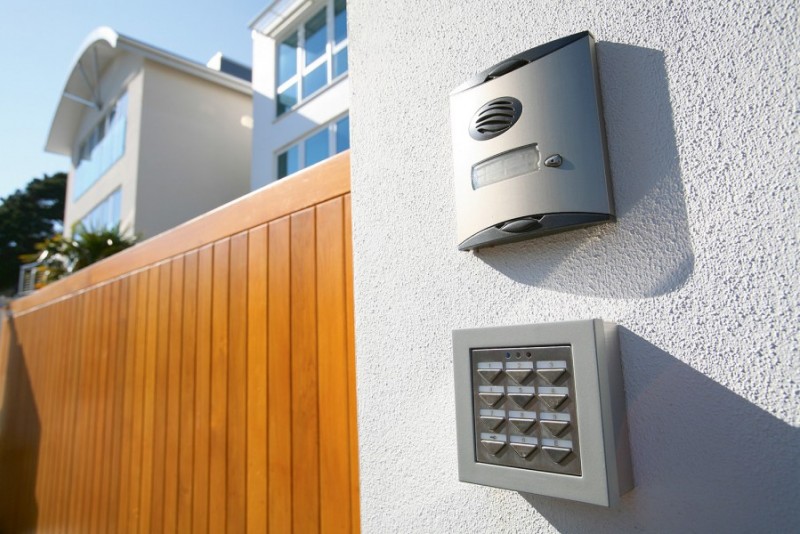

Монтаж электромеханического замка

Электромеханический замок монтируется так же, как врезной. Отличительными чертами являются:

1. проведение провода питания до ворот или калитки; следует помнить, что кабель должен быть надежно изолирован;
2. к замку подключаются все необходимые механизмы, например блок управления или монитор;

Подключение дополнительных устройств для замка

1. устанавливается устройство для ввода кода или считывания чип-карт, являющихся своеобразными ключами;
2. производится полная проверка работоспособности.

О выборе замка следует задуматься на стадии разработки проекта ворот и калиток. Для каждого вида ворот рекомендуется использовать отдельные виды замков. Стоит помнить, что наиболее надежными являются все же врезные устройства.

Помимо выбора замка, вам также могут быть интересны правила подбора и монтажа фурнитуры для ворот, представленные в нашей следующей статье.

Принцип работы электромеханических замков

Перед покупкой смотрите на комплектацию изделия. Основные его элементы:

• корпус из высококачественной стали;
• коробка для блока питания и сам блок;
• кабель, которым соединяют блок питания и замок;
• ключи;
• панель для вызовов;
• домофон;
• инструкция по установке.

Принцип действия таков:

1. Закрытие происходит за счет задвижки, которая входит в удерживающий ее паз.
2. Открытие осуществляется фиксатором пружины, который сбрасывается под электрическим напряжением через подключенные контакты.
3. Чтобы открыть дверь изнутри необходимо нажать на кнопку или приложить электронный ключ, карту.

Такие замки удобны, когда у хозяев есть автомобиль. Их часто устанавливают на откатные, распашные ворота, чтобы при открытии и закрытии срабатывала автоматика. Преимущество устройства – удобство и экономия времени.

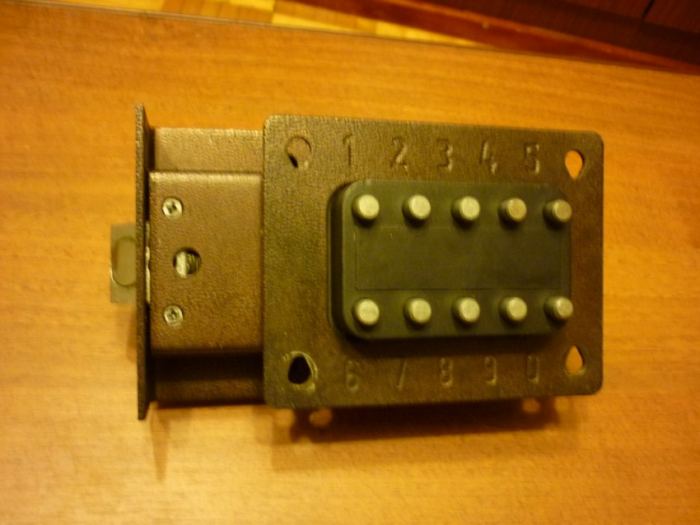

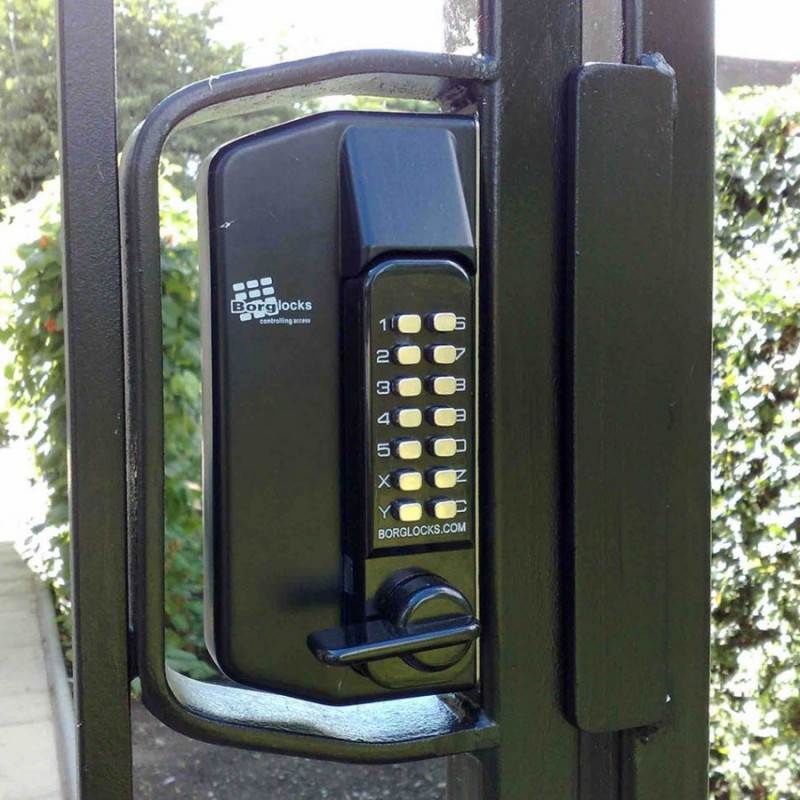

К более дорогим относят электромеханические замки с кодовой системой управления. Чтобы открыть такой, каждый раз придется вводить комбинацию чисел.

Если электричества нет, разблокируют замок ключами, которые идут в комплекте.

Виды замков в зависимости от типа запорного механизма

В этой категории выделяют три группы замков:

• Сувальдные
• Цилиндровые
• Смартлоки

Самыми надежными считаются сувальдные, причем надежность определяется количеством сувальд. Его большие размеры являются существенным недостатком, так как может не ко всем калиткам подойти. Купить его можно в специализированных магазинах, а цена стартует от 550-650 рублей.

Цилиндровые механизмы отличаются простотой и надежностью. Степень защиты зависит от личинки, точнее от ее сложности, причем данный критерий влияет и на цену всего замка. Его плюс в том, что если замок поломался, то достаточно просто заменить личинку, при этом нет необходимости демонтировать полностью всю конструкцию.

Стоимость таких замков немного ниже, и купить его можно за 300 рублей.

Смартлок – это замок для ворот из профнастила, который является самым современным и для того, чтобы его открыть может быть использован код, отпечаток пальца, рисунок сетчатки глаза. Их цена – довольно высокая и обойдутся покупателю от 3000 до 11500 рублей.

Что нужно знать о замках на калитку

Современные производители предлагают покупателю настолько большой выбор замков различных типов, что неподготовленному человеку нетрудно запутаться. Прежде чем приступить к изучению запорных механизмов, желательно отказаться от морально устаревших и ненадежных. Речь идет о навесных и реечных замках. Первые легко подаются взлому, вторые часто выходят из строя в силу недостаточной функциональности.

На переднем плане находятся изделия, изготовленные из прочных материалов по современным технологиям. Такие замки делятся на 2 типа:

Также они подразделяются на 4 класса по степени надежности. К первому относятся наиболее уязвимые механизмы, к четвертому – устройства, которые взломать практически невозможно.

При выборе замка важно учитывать вес двери и степень нагрузки на нее!

Среди замков на рынке представлены устройства современной конструкции и проверенные временем классические механизмы

Желательно останавливать внимание на продукции производителей, зарекомендовавших себя высоким качеством изделий в течение долгого времени

Приведенная далее классификация является довольно условной, так как некоторые замки сочетают в себе черты нескольких типов. К таким относятся фирмы BORDER, Kale, Моttura, «Герион». Среди изготовителей электронных или «умных» замков на ведущие позиции выходит Samsung и Cisa.

Видео по теме «Засов для ворот Добрыня»

Для внешних ворот часто используется шпингалет, который также очень просто поставить своими руками за кратчайшее время. Единственным недостатком является то, что створки не прилегают прочно, то есть может наблюдаться небольшой люфт при закрывании. Но есть и множественные плюсы, одним из которых является высокая надежность такого запора. Как правило, такая конструкция представляет собой металлический стержень с упором, который ходит в специальных салазках. Сама конструкция может быть приобретена в обычном строительном магазине либо сварена самостоятельно.

Разновидностью можно назвать самый обычный засов, который представляет собой металлическую полосу, входящую в специальный «кармашек»-петлю, также выполненный из металла. Две такие петли привариваются по краям створок ворот, с одной стороны подвижно крепится язычок, который должен плотно входить во вторую петлю. Чтобы засов был надежным, необходимо предусмотреть стопор, выполняющий двойную функцию. Используя только свои руки, можно быстро и легко сварить подобный замок всего за час.

Сделаем запор для распашных ворот

Запоры для ворот есть возможность легко и быстро сделать своими руками. При этом можно сразу забыть о клепках, болтах и других крепежных элементах, которые не всегда могут гарантировать надежность механизма. Рассмотрим самый простой вариант для ворот из профнастила, встречающихся на большинстве дачных участков, при сооружении гаражей, сараев и прочих построек.

Сделать засов для ворот своими руками довольно легко, достаточно поставить обычный запор, отличающийся самыми различными вариантами конструкций.

В данном случае все замки могут крепиться на рамы, которые собраны из профильной трубы либо обычного металлического уголка. вы выбираете тот вариант, который вам при монтаже более удобен. Каждый из двух методов имеет свои преимущества и недостатки. Так, металлический уголок отличается большей привлекательностью, но вот жесткости и прочности ему не хватает. Профильная труба, наоборот, характеризуется надежностью, но вот привлекательностью не отличается.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

• Самозакрывающаяся щеколда на калитку.
• Запирающее устройство для калитки со щеколдой и верёвкой.
• Пружинный запор.
• Потайной замок.
• Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
2. Привариваем посередине сваркой к ней болт под крепление защёлки.
3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
5. Крепим к основной запирающей пластине ручку для открывания.
6. Зафиксировать готовую щеколду на калиточной дверце.
7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
4. При монтаже двустороннего шпингалета делаем всё на пластине.
5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитке под запор.
7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

1. Обрезается кусок стального прута длиной 20–25 см.
2. Согните его под прямым углом 5–10 см от края.
3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
7. Пластина, являющаяся основанием для механизма, приваривается к забору.
8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Описание и характеристики

Современный электромагнитный замок для уличной калитки может относиться как к сдвигаемому, так и удерживающему типу. Первая и вторая модель работает по одному и тому же принципу. Функциональность замка зависит от исправности катушки, которая встроена в корпус. В тот момент, когда по её виткам проходит электрический ток, создаётся магнитное поле, которое притягивает металлическую пластину на створке двери или же калитки. Такой принцип работы предотвращает незаконное вскрытие.

Универсальные удерживающие замки считаются самыми востребованными. Такая тенденция возникла на фоне достаточно простого монтажа и последующего использования. Работает сдвигаемый магнитный замок на ворота и калитки по тому принципу, что фиксирует так называемый язычок, а не удерживает ответную пластину двери. Стоит отметить, что такие устройства относятся к категории врезных систем.

В этом видео вы узнаете, как установить замок:

Основные разновидности

Специалисты разработали несколько основных типов электромагнитных замков, каждый из которых отличается своими функциональными и эксплуатационными возможностями. Выбор той или иной модели зависит не только от личных предпочтений, но и от многих других факторов. Так, прежде чем приобретать электромагнитные замки, нужно ознакомиться с их классификацией.

Такие устройства различаются по следующим показателям:

1. Способ расположения.
2. Из какого материала изготовлена калитка или ворота.
3. Климатические условия.
4. Конструктивные особенности.

Особое внимание нужно обратить на модели, классифицирующиеся в зависимости от климата. Есть системы, которые устанавливаются снаружи и внутри калитки

Первый вариант предназначен для холодных регионов, так как все детали изготовлены из прочного и морозоустойчивого материала. Устанавливают их в основном на калитках и воротах. Второй тип замков предназначен для внутреннего отсека тех дверей, которые находятся в теплом помещении. Они могут быть установлены на подъездах и в других аналогичных местах. Последний вариант замков используется чаще всего.

В зависимости от способа расположения электромагнитные замки бывают врезными и накладными. При установке врезного замка мастер должен точно рассчитать все его размеры, чтобы избежать возможного шатания. А вот при использовании накладного замка должны быть задействованы исключительно прочные саморезы. Первый тип принято использовать в металлических дверях, а для второго варианта нет особых ограничений.

По типу строения такие замки бывают:

1. Электромоторными.
2. Электромеханическими.

Электромоторные изделия открываются при помощи специального моторчика, оснащённого редуктором. Принцип их работы практически аналогичен электромеханическим приборам. К основному преимуществу можно отнести то, что такой замок можно смело установить на стальные двери. А вот главный минус — это высокая цена.

Преимущества и недостатки

Качественный электромагнитный замок высоко ценится в различных отраслях. Такая востребованность обусловлена наличием многочисленным преимуществ:

1. Высокая надёжность и компактность конструкции.
2. Устойчивость к повышенной влажности.
3. Доступная цена.
4. Лёгкость и простота монтажа.
5. Полное отсутствие движущих элементов, которые больше всего подвержены внезапной поломке.
6. Удобство эксплуатации. Для использования электромагнитного замка необходим специальный ключ, пульт.
7. Довольно широкий диапазон рабочих температур (система прекрасно работает, если температура воздуха окружающей среды находится в пределах от -30 до +50 ˚С).
8. Открывать калитку или ворота можно даже дистанционно.
9. Длительный эксплуатационный срок.
10. Запорное устройство прекрасно сочетается с домофоном и камерой наблюдения.

К основному недостатку таких замков можно отнести только их зависимость от электросети. Когда на катушку перестает поступать необходимый ток, то калитка сразу открывается. Но даже у этой проблемы есть свои пути решения:

1. Мастер может купить устройство со встроенным аккумулятором, который помогает поддерживать необходимую работоспособность замка в течение суток.
2. Замок можно подключить к источнику бесперебойного питания.

Дорогое качество

Высокотехнологические устройства не могут быть дешевыми. Высокая стоимость и сложность установки, которую невозможно провести без помощи квалифицированный специалистов – пожалуй, единственный недостаток электронных и радиоуправляемых замков. Впрочем, это компенсируется наивысшей степенью защиты от проникновения, которую они обеспечивают.

Сканер или приемник сигнала, блок управления и запирающий механизм – вот основа любого электронного устройства. Сканер может быть настроен на любой из биометрических параметров владельцев участка, так что посторонним лицам практически невозможно его обмануть.

Блок управления, принимающий сигнал от сканера и дающий команду на открытие, закрытие или блокировку запирающего механизма, обычно находится уже на территории участка, вне зоны досягаемости возможных злоумышленников. Да и сам запирающий механизм отличается запасом прочности и износостойкости.

Альтернативой или дублером сканера может выступать приемник радиосигнала или инфракрасного излучения. Такие виды электронных замков можно открывать брелками-ключами, способных отпирать калитку с расстояния.

На случай проблем с электропитанием, конструкция электронных и радиоуправляемых устройств предусматривает установку аккумулятора. Благодаря этому независимо от обстоятельств участок всегда под надежной защитой.
