Точка росы в строительстве. расчет точки росы и ее вред для стены дома

Как рассчитать точку росы при утеплении стен

Точный расчет способен провести только специалист. Но при самостоятельном выборе утеплителя можно узнать примерные значения точки несколькими способами.

По математической формуле

Расчет по формуле считается точным, но дает отклонение в 0,5°C.

Формула для расчета: Tp=(b*f(T,Rh))/(a-f(T,Rh)), где:

• f(T,Rh)=(a*T)/(b+T)+ln(Rh/100);
• a=17,27 и b=237,7 — константы;
• Т — температура воздуха;
• Rh — относительная влажность.

С помощью онлайн-калькулятора

Не каждый человек способен рассчитать величину по формуле. Для таких случаев придумали расчетный калькулятор онлайн. Все, что нужно, − это ввести температуру и относительную влажность. Результат высветится на мониторе.

Применение приборов

Чтобы посчитать значение, сначала нужно определить параметры, по которым будет проводиться расчет. Делают это с помощью метеорологических приборов. Чтобы не пользоваться отдельно термометром и гигрометром (устройство для измерения влажности), изобрели термогигрометр. Он одновременно замеряет нужные параметры и выводит значения на экран.

С помощью термогигрометра можно произвести расчет температуры точки росы.

Кроме того, существует прибор, который сам способен рассчитать точку. Инструмент подносится к нужной поверхности, фиксирует значения и сохраняет их в памяти. Результаты можно переносить на другие носители для последующего применения.

Использование данных таблицы

С помощью таблицы можно быстро определить точку, зная необходимые параметры. Искомое значение находится на пересечении столбца и строки двух показателей. Однако табличные данные дают только примерный результат.

Пример расчета

По данным таблицы при влажности 60% и температуре +20°C значение составляет +12°C.

Относительная влажность, %	Температура термометра, °C
2,5	5	7,5	10	12,5	15	17,5	20	22,5	25
20	−20	−18	−16	−14	−12	−9,8	−7,7	−5,6	−3,6	−1,5	−0,5
25	−18	−15	−13	−11	−9,1	−6,9	−4,8	−2,7	−0,6	1,5	3,6
30	−15	−13	−11	−8,9	−6,7	−4,5	−2,4	−0,2	1,9	4,1	6,2
35	−14	−11	−9,1	−6,9	−4,7	−2,5	−0,3	1,9	4,1	6,3	8,5
40	−12	−9,7	−7,4	−5,2	−2,9	−0,7	1,5	3,8	6,0	8,2	10,5
45	−10	−8,2	−5,9	−3,6	−1,3	0,9	3,2	5,5	7,7	10,0	12,3
50	−9,1	−6,8	−4,5	−2,2	0,1	2,4	4,7	7,0	9,3	11,6	13,9
55	−7,8	−5,6	−3,3	−0,9	1,4	3,7	6,1	8,4	10,7	13,0	15,3
60	−6,8	−4,4	−2,1	0,3	2,6	5,0	7,3	9,7	12,0	14,4	16,7

Расчет по формуле с теми же исходными данными:

Тр=(237,7*((17,27*20)/(237,7+20))+ln(60/100))/((17,27-((17,27*20)/(237,7+20))+ln(60/100))=12°C

Из результата видно, что табличные данные и математический расчет совпадают.

Что это такое?

Начнём с азов – обратимся к школьному курсу физики. Итак, что такое «точка росы»? Так называют температуру, при которой воздух начинает преобразовываться в жидкость. В результате на поверхности образуются капельки влаги – конденсат, который может впоследствии трансформироваться в иней, туман или испариться.

Элементарный пример – стоящий на плите чайник. Когда вода начнёт закипать, на поверхности крышки будет выступать конденсат. В этом случае, температура нагревшейся крышки чайника будет соответствовать точке росы.

Другой пример: запотевшие окна в квартире. Здесь точка росы указывает, что внутри помещения повышенная влажность, соответственно при большой разнице внутренней и внешней температуры (зимний период), на окнах образуется конденсат.

Отсюда можно сделать вывод, что точка росы – это своеобразный индикатор влажности воздуха. Учитывая, что речь идёт о температурном явлении, точка росы измеряется в градусах по Цельсию.

Некоторые сведения о том, как рассчитать толщину утеплителя

Для того чтобы приступить к расчету термоизоляции, нам необходимо, прежде всего, высчитать R_o, затем узнать требуемое термическое сопротивление R_req по следующей таблице (сокращенный вариант).

Требуемые значения сопротивления теплопередаче ограждающих конструкций

Зданиепомещение	Градусо-сутки отопительного периода D d , °С·сут	Приведенное сопротивление теплопередаче ограждений R req , м2·°С/Вт
стены	покрытия	чердачного перекрытия и перекрытия над холодными подвалами	окна и балконной двери, витрины и витража
1	2	3	4	5	6
1. Жилое, лечебно-профилактическое и детское учреждение, школа, интернат	2 000	2,1	3,2	2,8	0,30
4 000	2,8	4,2	3,7	0,45
6 000	3,5	5,2	4,6	0,60
8 000	4,2	6,2	5,5	0,70
10 000	4,9	7,2	6,4	0,75
12 000	5,6	8,2	7,3	0,80
а	—	0,00035	0,005	0,00045	—
b	—	1,4	2,2	1,9	—
2. Общественное, административное, бытовое и другие помещения с влажным или мокрым режимами	2 000	1,8	2,4	2,0	0,3
4 000	2,4	3,2	2,7	0,4
6 000	3,0	4,0	3,4	0,5
8 000	3,6	4,8	4,1	0,6
10 000	4,2	5,6	4,8	0,7
12 000	4,8	6,4	5,5	0,8
а	—	0,0003	0,0004	0,00035	0,00005
b	—	1,2	1,6	1,3	0,2

Коэффициенты a и b необходимы для тех случаев, когда значение D _d , °С·сут отличается от приведенного в таблице, тогда R _req , м2·°С/Вт рассчитывается по формуле R _req = a D _d + b. Для колонки 6 первой группы зданий существуют поправки: если значение градусо-суток менее 6000 °С·сут, a = 0,000075, а b = 0,15, если тот же показатель в диапазоне 6000-8000 °С·сут, то a = 0,00005, b = 0,3, если же более 8000 °С·сут, то a = 0,000025, а b = 0,5. Когда все данные будут собраны, приступаем к расчету термоизоляции.

Теперь выясним, как рассчитать толщину утеплителя. Здесь придется обратиться к математике, поэтому будьте готовы поработать с формулами. Вот первая из них, по ней определяем требуемое условное сопротивление теплопередаче R_oусл. тр = R _req/r. Данный параметр нам нужен для определения требуемого сопротивления теплопередачи утеплителя R_уттр = R_oусл. тр – (R_в + ΣR_{т. изв} + R_н), здесь ΣR_{т. изв} является суммой термического сопротивления слоев ограждения без учета теплоизоляции. Находим толщину утеплителя δ_ут = R_уттр λ_ут (м), причем λ_ут берется из таблицы Д.1 СП 23-101-2004 , и округляем полученный результат в большую сторону до конструктивного значения с учетом номенклатуры производителя.

На фото — теплопоступления и теплопотери в помещении общественного здания, xiron.ru

Фото таблицы определения поправочного коэффициента для расчета теплопотерь, radiatorprado.ru

На фото — таблица теплопотерь при морозе в утепленном и неутепленном жилье, idea5.narod.ru

Фото основной причины высоких теплопотерь, intekosib.ru

На фото — поправочный коэффициент к расчетной разности температур, 56kss.ru

Причины образования влажности

Определение точки росы – кропотливый процесс, но изменить ее расположение еще сложнее. Хорошими способами удаления избытка влаги являются:

• организация естественной вентиляции;
• регулярное проветривание;
• забота о целостности крыши.

Причиной появления влажности может стать жизнедеятельность человека:

• приготовление пищи;
• стирка;
• пользование душем.

При возникновении даже минимального риска образования влажности необходимо регулярно осматривать помещение, проводить профилактические мероприятия, позаботиться о герметичности оконных и дверных проемов, а также гидроизоляции крыши и подвалов.

Как сдвинуть точку росы в стене

Если после проведения всех расчетов вас не устраивает расположение точки росы, стоит задуматься над ее смещением. Для этого можно:

• увеличить слой утеплителя снаружи;
• использовать материал с высокой паропроницаемостью;
• демонтировать слой внутреннего утепления, перенеся его наружу;
• корректировать микроклимат в помещении – установить принудительную вентиляцию, дополнительно нагревать воздух.

Подходящий вариант выбирают, исходя из климатических условий региона проживания, конструктивных особенностей дома, финансовых возможностей и используемых строительных материалов.

Игнорирование такого явления, как конденсация влаги в стеновом «пироге», может слишком дорого обойтись. Как минимум, это неприятный запах в помещении, постоянная сырость. Как максимум – большие колонии плесневых грибов, портящих внутреннюю отделку стен, разрушающих утеплитель и вредящих здоровью домочадцев

Таким образом, расчет точки росы имеет важное значение, если вы хотите возвести надежные и сухие стены для вашего дома

Термин «точка росы» в строительстве

Постоянно растущий и развивающийся рынок строительных товаров представляет широкий выбор материалов для теплоизоляции

К выбору теплоизоляции для производственных и жилых помещений необходимо подойти должным образом и при строительстве обратить внимание на рассматриваемый показатель

Из-за неверного измерения точки росы часто происходит запотевание стен, появление плесени, а иногда и разрушение конструкций

Границу перехода от низкой температуры снаружи стен к более высоким внутри отапливаемых сооружений с возможным образованием конденсата специалисты считают точкой росы. На любой поверхности в помещении, показатель температуры которой будет приближен к параметру точки росы или достигнет значения ниже, будут появляться капли воды. Простейший пример: в середине некоторых помещений в холодное время на оконных стеклах стекает конденсат.

Основными факторами, влияющими на определение величины, считаются:

• климатические факторы (значение температуры и увлажненность воздуха снаружи);
• температурные значения внутри;
• показатель влажности внутри;
• величина толщины стен;
• паропроницаемость теплоизоляции, применяемой при строительстве;
• наличие отапливающих и вентилирующих систем;
• назначение сооружений.

Правильное определение точки росы имеет важнейшее значение в строительстве

Небольшой экскурс в физику явления

Точка росы – это температура воздуха, при которой излишки содержащейся в нем влаги выпадают в виде конденсата. Почему ее становится слишком много? Дело в том, что теплый воздух удерживает большое количество водяных паров, холодный – гораздо меньше. Именно эта разница при перепаде температур образует конденсат. Примером явления служат капли воды на холодных водопроводных трубах или окнах, туман.

Что еще нужно знать про точку росы:

• Чем выше влажность, тем она ближе к температуре воздуха, и наоборот.
• Ее значение не может быть выше температуры воздуха.
• Конденсат всегда появляется на холодных поверхностях. Это объясняется тем, что теплый воздух рядом с ними охлаждается, и его влажность снижается.

Единица измерения точки выпадения конденсата – градусы Цельсия.

Нормативные документы

Необходимость расчета точки росы регламентируется строительными нормами и правилами. СП 23-101-2004 «Проектирование тепловой защиты зданий», а также СНиП 23-02 «Тепловая защита зданий». Недостаточное утепление смещает точку росы ближе к помещению.

Так как температура в районе оконных блоков или дверей ниже, чем общая рассчитанная точка росы, то выпадение конденсата в этих сегментах неизбежно в холодное время года

Определение точки росы важно для осуществления решения, с какой стороны проводить утеплительные работы и какой толщины целесообразнее приобрести утеплитель

Важно! Чем ниже коэффициент теплопроводности утеплителя, тем меньшей толщины потребуется утепляющий слой. Например, толщины утеплителя из минеральной ваты будет достаточно 0,12 м, когда для сохранения тепла в помещении вам понадобится более 5 метров железобетона.. Таблица 2

Зависимость толщины материала стены от теплопроводности

Таблица 2. Зависимость толщины материала стены от теплопроводности

Материал стены	Коэфф. теплопроводн. I, Вт/(м* oC)	Требуемая толщина в метрах
Пенополистирол	0,039	0,12
Минеральная вата	0,041	0,13
Железобетон	1,7	5,33
Кладка из силикатного полнотелого кирпича	0,76	2,38
Кладка из дырчатого кирпича	0,5	1,57
Клееный деревянный брус	0,16	0,5
Керамзитобетон	0,47	1,48
Газосиликат	0,15	0,47
Пенобетон	0,3	0,94
Шлакобетон	0,6	1,88

Сведение к минимуму потерь тепла и поддержание комфортного микроклимата являются первоочередными задачами при проектировании и утеплении зданий. Соблюдение строительных правил и норм, а также санитарно-гигиенических нормативов позволит грамотно изготовить инженерную документацию и рассчитать объемы требуемых стройматериалов.

Основные теплопотери

Для начала совет: утепляя дом не стоит строго придерживаться норм, прописанных в СНиП 23–02–2003 «Тепловая защита зданий»! Они намного мягче европейских стандартов утепления и рассчитаны на дешёвые энергоносители. Ужесточайте российский норматив, утепляйте дом качественно, современными материалами.

Но даже в этом случае теплопотери возможны. Чтобы убедиться в этом достаточно взять напрокат тепловизор и провести обследование.

Теперь давайте разбираться с возможными причинами потери тепла:

Металлическая дверь. Обширный мостик, целый мост холода, который не позволит эффективно обогревать не только прихожую, но и весь дом. Слишком тонкая и неутеплённая входная дверь из металла может стать проблемой. Что делать в таком случае мы уже рассказывали. Эффективнее всего с потерями тепла через входную дверь помогут справиться тамбур или установка второй двери;

Второй причиной потерь тепла становятся окна. У двухкамерного современного стеклопакета сопротивление передаче тепла всего 0,57 (м²×°C)/Вт. Это в два раза меньше, чем у качественно утеплённой пенополистиролом стены. Бороться с этим можно путём установки стёкол с подогревом, использования термоплёнки, монтажа скандинавского окна, где стеклопакет дополняет одинарное остекление в отдельной раме. Даже тёплые, плотные шторы помогут сократить теплопотери через окна;

Также причиной того, что тепло покидает дом, могут стать дефекты, допущенные во время монтажа окон и дверей. Например, монтажная пена, которой были задуты стыки двери или окна со стеной, долгое время оставалась ничем не прикрытой. Она начинает буквально рассыпаться под солнечными лучами, появляются щели. Или изначально пену залили некачественно, остались пропуски. Если такие теплопотери были выявлены, придётся заниматься решением проблем, переделывать работу. Сразу заказывайте тёплый монтаж окон и двери с использованием трёхслойного монтажного шва;

Четвёртой причиной теплопотерь могут стать мостики холода, которые возникают на нижних венцах сруба и обвязке, на стыке цоколя, наружных стен и перекрытий первого этажа

Это проблемные места, утеплению которых нужно уделять особое внимание. Справиться с потерями тепла помогут герметизация щелей, утепление цоколя пенополистиролом, конопатка брёвен сруба;. Пятая причина касается каркасных домов

Пятая причина касается каркасных домов

У них теплопотери могут возникнуть в результате того, что утеплитель под сайдингом просто сполз, так как был неправильно, ненадёжно закреплён. Кроме того, между стенами могли появиться грызуны, которые свили гнездо в минеральной вате или прогрызли пенополистирол. Выход один — перебирать обшивку и менять утеплитель. Чтобы не разбирать всю стену, вновь советуем воспользоваться тепловизором для определения проблемного места;

Шестой причиной теплопотерь часто становятся проблемы с утеплением кровли. Именно здесь сложнее всего не пропустить ни одного участка, много труднодоступных уголков. Нужно поработать под коньком, везде, чтобы утеплитель был уложен тщательно, без пропусков. Как вы помните, тёплый воздух поднимается вверх, поэтому через подкровельное пространство вы можете потерять больше всего тепла. Что делать? Искать проблемные места, при необходимости менять утеплитель, который подмок, задувать и заделывать щели, избавляясь от мостиков холода.

Это основные причины, по которым ваш дом может терять тепло. Бороться с ними можно и нужно, чтобы не греть улицу, а обеспечивать комфорт всем домочадцам с минимальными затратами на отопление.опубликовано econet.ru

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Сферы применения

Существует немало сфер, которые учитывают эту температуру. Одна из областей − авиация. При эксплуатации самолета на некоторых его деталях может выпадать конденсат, который замораживается. Это приводит к заледенению двигателя, металлических конструкций летающего аппарата и его поломке.

Специалисты высчитывают степень вероятности воспламенения лесов и разрабатывают защитные меры.

Чаще всего определение точки необходимо в строительстве и сельском хозяйстве.

Строительство

В строительстве эта величина определяется при утеплении фасадов зданий и частных построек. Если не учитывать показатель или рассчитать его неправильно, из-за оседающей влаги будет портиться материал отделки стен либо появится патогенная флора и плесень.

Сельское хозяйство

В сельском хозяйстве специалисты определяют вероятность повреждения посадок из-за погодных условий, зная точку и атмосферную влажность.

При культивировании новых растений селекционеры стараются создавать сорта, которые конденсируют влагу на вегетативных частях. Такие посадки смогут существовать при малом выпадении осадков.

Точка росы в стене дома – почему ее важно знать

Большую часть года между температурно-влажностным режимом улицы и помещения есть существенная разница. Именно поэтому в толще стен с утеплителем нередко появляются участки конденсатообразования. При изменении погодных условий они сдвигаются ближе к наружной или внутренней поверхности стены. То есть, к более холодному или теплому участку.

Пример: температура воздуха стабильно равна 25°C, а влажность – 45%. В этом случае конденсат образуется на участке с температурой 12,2°C. При повышении влажности до 65% точка росы сдвигается на более теплый участок, где 18°C.

Почему так важно знать местонахождение точки выпадения конденсата? Потому что она определяет, какой именно слой стенового «пирога» подвергается разрушающему воздействию влаги. Самый плохой вариант – когда намокает утеплитель

При таких условиях большинство теплоизоляционных материалов теряет свои свойства. Они деформируются, пропускают холодный воздух, гниют, теряют упругость. Особенно подвержена этим процессам минеральная вата.

Теплоизоляционный материал

Для защиты зданий от тепловых потерь, высокой влажности и сдвига точки его утепляют теплоизоляционными материалами. Зимой утеплитель позволяет снизить затраты на отопление, а летом сохраняет прохладу внутри помещения. Каждое изделие имеет свои области применения и свойства. В строительстве используются экологичные и удобные для монтажа материалы. Под определенные условия подбирается изоляция нужного вида.

При правильном утеплении снаружи точка росы будет располагаться внутри утеплителя.

По форме материалы разделяются на:

• рулонные;
• листовые;
• сыпучие;
• единичные.

По структуре:

• волокно;
• ячейки;
• зернистые.

Сырье бывает органическим, неорганическим и смешанным.

Основные характеристики изоляционных материалов:

• теплопроводность;
• влагопоглощение;
• пористость;
• влажность;
• плотность;
• паропроницаемость;
• удельная теплоемкость;
• прочность и др.

Пеноплекс

Пеноплекс еще называют пенополистиролом. В отличие от пенного полистирола материал имеет большую плотность, меньше подвергается механическим повреждениям. Он почти не проводит пар из-за низкого коэффициента паропроницаемости. Однако относится к IV группе горючести (быстро воспламеняется).

Пеноплекс рекомендуется для наружного утепления стен.

Для утепления стен, террас, лоджий, балконов выпускают пеноплекс категории «комфорт». Коэффициент теплопроводности у него в 9 раз меньше, чем у минеральной ваты. Материал требует мало времени на нагрев помещения после охлаждения благодаря низкой теплоемкости. Температурный диапазон эксплуатации составляет -70…+70°C. Пеноплекс этого вида обладает не лучшей звукоизоляцией, имеет самую маленькую плотность и меньший предел прочности по сравнению с другими материалами.

Пласт пенополистирола шириной 2 см сохраняет тепло почти так же, как 40 см минеральной ваты или 37 см кладки кирпича.

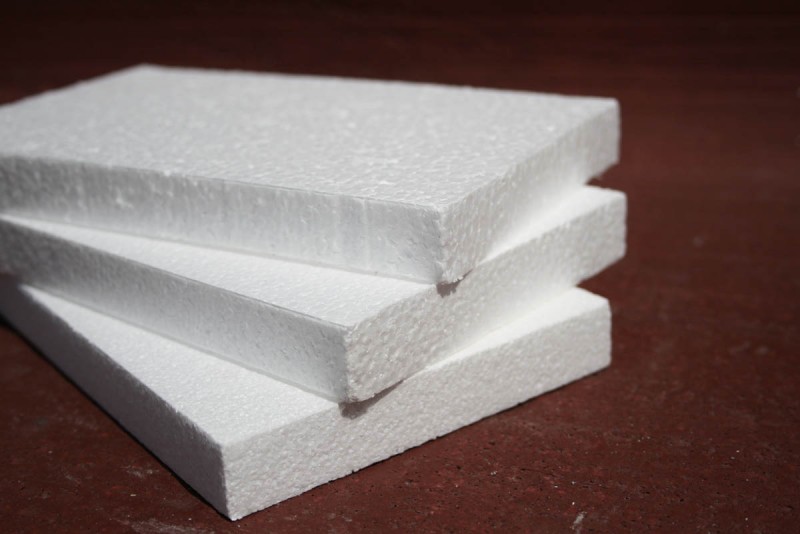

Пенопласт

Пенопласт − это материал, отличающийся легкостью и плавучестью. Он устойчив к возгоранию, но под воздействием огня начинает плавиться. Материал прост в обработке, не подвергается заражению грибками и плесенью.

Пенопласт получается из вспененного полимерного сырья: полистирола, полиэтилена, поливинилхлорида или полиуретана. Он состоит из маленьких одинаковых шариков, которые скрепляются между собой. Для изоляции используют жесткий пенопласт, имеющий высокую плотность. Панели легко соединить с помощью каучукового или эпоксидного клея.

Для пенопласта не важен температурный диапазон, но материал подвержен механическим повреждениям.

В качестве теплоизоляции используют плиты толщиной 5 и 10 см. Но, несмотря на структуру, материал звукопроницаемый.

Пенопласт — это один из самых распространённых материалов для теплоизоляции дома.

Минеральная вата

Теплоизоляционный материал состоит из спрессованных волокон. В качестве сырья применяют стекло, базальт и шлак. Исходный материал плавят и вытягивают в волокна. Их длина составляет 2-60 мм. Воздушные поры матов заполняют примерно 95% всего объема. Изделие легко производится и имеет небольшую стоимость.

Благодаря своей пористости вата пропускает воздух и пар, сохраняя воздушный обмен. При этом она не горит и устойчива к влаге, обладает хорошей звукоизоляцией. Но материал имеет 2 недостатка:

• в составе содержит фенол;
• отлетающие кусочки ваты, попадая на кожу человека, вызывают зуд.

Способы утепления изнутри

Выбирая материал для утепления, необходимо учитывать следующие характеристики:

• влагостойкость;
• экологическая безопасность;
• пожаробезопасность.

Толщина теплоизоляционного слоя должна быть достаточной для того, чтобы удержать точку росы в утеплителе. Теплорасчет точки росы в РФ осуществляется в соответствии с установленными требованиями.

Поэтапность действий при клеевом способе утепления:

1. Начинать нужно с удаления старого слоя отделки.
2. Затем необходимо выровнять поверхность стены.
3. Следующим этапом является грунтовка. Она необходима для лучшего сцепления стены и отделочного материала.
4. Повторное выравнивание стены. Оштукатуривание.
5. Приклеивание теплоизоляционного материала. Для этого понадобится клей, применяемый для работы с керамической плиткой. Сначала наносится по периметру плиты, а затем по центру. Весь слой равномерно распределяется при помощи зубчатого шпателя. Лист прикладывается к стене, а излишки клея удаляются. Начинать оклеивание нужно с угла снизу вверх.
6. Сушка. После окончания процесса приклеивания стене нужно дать высохнуть в течение трех суток.
7. Закрепление утеплителя. Когда все готово, необходимо закрепить материал при помощи дюбелей.

Советы по регулированию точки росы при установке металлопластиковых окон

На формирование точки влияет три основных фактора:

• атмосферное давление;
• температура;
• влажность.

Чем прохладнее в помещении, тем меньше влаги понадобится для ее перехода в жидкое состояние.

Чтобы избежать образования конденсата на окнах, в самом помещении должно быть тепло и сравнительно сухо. При этом само окно должно устанавливаться в так называемой «теплой зоне».

Для обеспечения комфортных условий следует учесть советы профессионалов:

При плохой работе вентиляции повышается влажность воздуха

Поэтому необходимо своевременно прочищать каналы воздуховодов и проветривать помещение.
Для предотвращения попадания холодного воздуха внутрь помещения рекомендуется утеплить стены и откосы.
На первых и последних этажах важно позаботиться о теплоизоляции потолков и пола. Эти меры помогут устранить повышенную влажность.
Дешевые некачественные варианты окон могут доставить дополнительные проблемы из-за особенностей профиля.

Предупредительные меры помогут и сэкономить, и обеспечить полный комфорт.

Расчет точки росы

Рассчитывают значение параметра несколькими способами. Это может быть онлайн-калькулятор, сводная таблица, специальный прибор, математическая формула.

Использование данных таблицы

Специальная таблица для расчета точки росы содержит приблизительные ее значения. Это обусловлено тем, что при их выведении учитывалась только температура воздуха и его относительная влажность. В левом столбце таблицы указана температура воздуха, в верхней строке – относительная влажность воздуха в процентах. На пересечении столбцов и строк как раз и получается нужное значение.

Существует несколько вариантов таблиц. Однако чаще всего диапазон температур составляет -5°C..+30°C, а влажности – 30-95%. Применение таблицы удобно, если нужно произвести расчеты быстро. При возможности результат лучше перепроверить другим способом, например, с помощью специального калькулятора в режиме онлайн.

Расчет по математической формуле

Математическая формула для вычисления температуры конденсатообразования – сложная и громоздкая. Для выполнения расчетов используют две константные величины, фактическое значение температуры воздуха и относительной влажности. Последнюю нужно брать в объемных долях.

В отличие от работы с таблицей, диапазон последних двух параметров больше. Формула позволяет учитывать температуру от 0 до +60°C, влажность – от 1 до 100%. Погрешность результата не превышает половины градуса Цельсия. Однако пользоваться формулой удобно лишь тогда, когда на это есть свободное время.

Расчет в программе-калькуляторе

Специальные калькуляторы позволяют в онлайн-режиме рассчитать точку росы в стене дома. Найти их можно на специализированных сайтах. Для расчета понадобится ввести ряд исходных данных. От ресурса к ресурсу они разнятся, но стандартный набор включает в себя информацию о следующих параметрах:

• материал стены;
• количество ее слоев и их толщина;
• температура снаружи и внутри дома;
• влажность в помещении и на улице.

Большинство калькуляторов не просто рассчитывают нужное значение. Они также выдают графики ее возможного перемещения и зоны конденсации влаги.

Применение приборов для выполнения расчетов

Вне зависимости от способа, которым будут выполняться расчеты, понадобятся исходные данные. Для их получения нужно запастись некоторыми приборами. Так, для определения температуры подойдет обычный термометр, а для определения влажности – гигрометр. Для удобства они объединены в таком устройстве, как цифровой термогигрометр. Все полученные значения выводятся на небольшой экран. Некоторые модели приборов определяют и температуру выпадения конденсата. Определить проблемную зону могут и некоторые модели строительных тепловизоров.

Где находится точка росы

Расположение точки росы (ТР) можно выявить самостоятельно при визуальном осмотре стены. Рассмотрим различные ситуации на примерах.

1. Неутеплённые стены. Здесь точка может находиться в середине конструкции, смещаясь к внутренней поверхности при резких похолоданиях. В первом случае, внутренняя поверхность будет сухой, Если ТР постоянно смещена ближе к внутренней стороне, поверхность будет сыреть в течение всего холодного времени года.

2. При наружном утеплении. При правильном выполнении работ точка росы будет приходиться на слой утеплителя, здесь и будет образовываться конденсат. Это указывает на правильные расчеты при строительстве. Если неверно рассчитан слой утеплителя, ТР может находиться в любом месте толщи стены.

3. При внутреннем утеплении. Здесь точка будет неизменно сдвинута внутрь помещения. Она может находиться в центральной части стены, непосредственно под утеплителем. Поверхность стены или середина утепляющего слоя будут частично сыреть. В этом случае, материал будет мокрым всю зиму.

Из приведённых примеров видно, что точка росы не обладает точным положением и может смещаться при перепадах температур.

Факторы, влияющие на теплопотери

Тепловые процессы хорошо коррелируют с электротехническими: в роли напряжения выступает разница температур, тепловой поток можно рассматривать как силу тока, ну а для сопротивления даже своего термина придумывать не нужно. Также в полной степени справедливо и понятие наименьшего сопротивления, фигурирующего в теплотехнике как мостики холода.

Если рассматривать произвольный материал в разрезе, достаточно легко установить путь теплового потока как на микро-, так и на макроуровне. В качестве первой модели примем бетонную стену, в которой по технологической необходимости выполнены сквозные крепления стальными стержнями произвольного сечения. Сталь проводит тепло несколько лучше бетона, поэтому мы можем выделить три основных тепловых потока:

• через толщу бетона
• через стальные стержни
• от стальных стержней к бетону

Теплопотери через мостики холода в бетоне

Модель последнего теплового потока наиболее занимательна. Поскольку стальной стержень прогревается быстрее, то ближе к наружной части стены будет наблюдаться разница температур двух материалов. Таким образом, сталь не только «перекачивает» тепло наружу сама по себе, она также увеличивает тепловую проводимость прилегающих к ней масс бетона.

В пористых средах тепловые процессы протекают похожим образом. Практически все строительные материалы состоят из разветвлённой паутины твёрдого вещества, пространство между которым заполнено воздухом. Таким образом, основным проводником тепла служит твёрдый, плотный материал, но за счёт сложной структуры путь, по которому распространяется теплота, оказывается больше поперечного сечения. Таким образом, второй фактор, определяющий термическое сопротивление, это неоднородность каждого слоя и ограждающей конструкции в целом.

Уменьшение теплопотерь и смещение точки росы в утеплитель  при наружном утеплении стены

Третьим фактором, влияющим на теплопроводность, мы можем назвать накопление влаги в порах. Вода имеет термическое сопротивление в 20–25 раз ниже, чем у воздуха, таким образом, если она наполняет поры, в целом теплопроводность материала становится даже выше, чем если бы пор вообще не было. При замерзании воды ситуация становится ещё хуже: теплопроводность может возрасти до 80 раз. Источником влаги, как правило, служит комнатный воздух и атмосферные осадки. Соответственно, три основных метода борьбы с таким явлением — это наружная гидроизоляция стен, использование парозащиты и расчёт влагонакопления, который обязательно производится параллельно прогнозированию теплопотерь.

Материал для утеплительных работ

На рынке строительных материалов представлено большое количество различных утепляющих материалов. Все они отличаются по характеристикам, назначению, цене. Наиболее популярные из них:

• пенопласт;
• пеноплекс;
• пенополистирол;
• пенополиуретан;
• минеральная вата.

Пенопласт – самый популярный теплоизоляционный материал, применяемый как для частных домов, так и для многоэтажных зданий. Он завоевал популярность благодаря небольшому весу, доступной цене, низкой теплопроводности и простоте монтажа. Не слишком хорошо впитывает влагу, но эффективно защищает поверхность от ее воздействия. Поэтому он лучше всего подходит для наружных работ. При этом точка росы в строительстве существенно поменяет свое положение.

Вата – материал пористой структуры, хорошо впитывающий влагу. Однако при монтаже он требует применения защитных пленок. К тому же при частном строительстве не рекомендуется укладка минеральной ваты без специальных знаний. Минеральный материал считается наиболее паропроницаемым.

Пенополиуретан – надувной материал, позволяющий быстро проводить работы и обеспечивающий высокий уровень утепления. Однако применение пенополиуретана требует определенных навыков работы с ним.

Последствия игнорирования

При проведении любых строительных работ, связанных с утеплением, важно не только знать, как рассчитать точку росы, но и владеть следующей информацией:

• режим проживания в помещении;
• наличие и работоспособность вентиляционной системы;
• особенности работоспособной отопительной системы;
• уровень утепления различных элементов здания (окна, полы);
• толщина стен;
• температурный режим внутри здания и на улице;
• уровень влажности в здании и снаружи;
• особенности климата.

Выбирать внутреннее утепление рекомендуется в следующих случаях:

• постоянное проживание;
• исправно работающие системы отопления и вентилирования;
• наличие утепленной конструкции;
• толстые стены здания;
• относительно теплый климатический режим.

Если не учесть вышеуказанные требования и не рассчитать температуру точки росы, жильцы квартиры либо дома могут столкнуться с различными проблемами:

• мокрые стены;
• избыток влаги в теплоизоляционном слое;
• появление неприятного затхлого запаха;
• сырость;
• образование плесени, грибка либо гнили;
• постепенное отслоение облицовочного материала;
• разрушение конструкции (особенно актуально для деревянного дома).

Зная все тонкости проведения утеплительных работ, можно на долгие годы забыть о проблеме холода в помещении. Для этого нужно грамотно рассчитать точку росы, выбрать материал и качественно провести работы.
