Канализация на даче

Монтаж канализационной системы

Монтаж канализационной системы

А теперь ответим на вопрос, как установить канализацию на даче.

Первым делом определим место для размещения сборной емкости

И не важно, что это будет — яма, колодец или пластмассовая емкость. Оптимальное расположение — в самой низкой точке на участке. Но учтите, что если вы выбрали два первых варианта и очистку сборной емкости планируете проводить с помощью ассенизаторской машины, то придется позаботиться о подъездном пути

Но учтите, что если вы выбрали два первых варианта и очистку сборной емкости планируете проводить с помощью ассенизаторской машины, то придется позаботиться о подъездном пути.

После того как место установлено, начинаем земляные работы. Иногда их объем настолько велик, что приходится использовать экскаватор. Если же вы решили все сделать вручную, то откапывать яму под емкость и траншеи лучше одновременно.

Глубина укладки канализационных труб должна быть больше на 10-15 сантиметров, чем уровень промерзания почвы. Это закон.

Правда, в некоторых северных районах этот показатель может достигать более 2,5 метров. В таких случаях приходится использовать теплоизоляционные материалы или устанавливать нагревающий кабель, чтобы не копать глубоко.

Именно от глубины пролегания канализационных труб будет зависеть и глубина ямы под сборную емкость. Дело в том, что канализационные трубы должны иметь уклон от дома в сторону емкости. Он составляет 2-3 сантиметра на 1 метр длины канализационной сети. И чем дальше сборник от дома, тем глубже его придется закапывать в землю.

Для дачной канализации оптимальным материалом для труб является полимер. А их диаметр должен составлять 110 миллиметров. Соединяются такие трубы муфтами. Но если есть побочные контуры, например, канализация от бани или бассейна, то соединение производится тройниками или крестовинами.

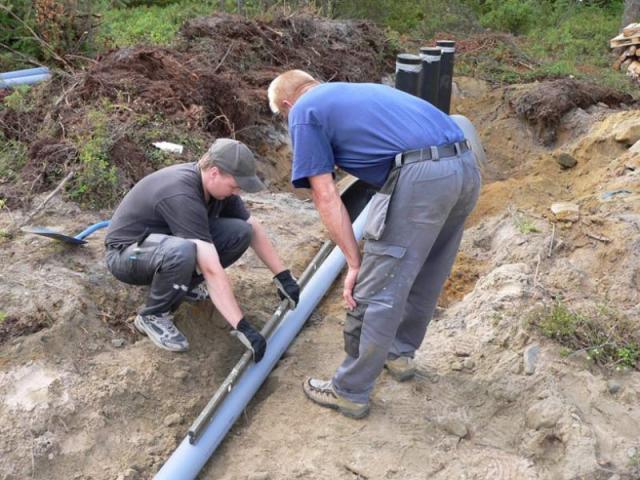

Перед тем как уложить трубы, траншею нужно подсыпать песком, сделав своеобразную подушку. Но при этом нельзя изменять величину уклона.

Монтаж емкостей и канализационных труб

И несколько последних штрихов. Осталось соединить сборную емкость и канализационные трубы, а также две части канализационной системы — внутреннюю и внешнюю. И теперь можно трубы и емкости засыпать грунтом.

Как видите, устройство дачной канализации имеет довольно простую схему, но при этом необходимо соблюдать правила проведения монтажных работ.

И напоследок напомним те ключевые моменты, без которых невозможно соорудить дачную канализацию. Вам предстоит:

• Выбор типа канализационной сети.
• Выбор сборной емкости, от которой зависит качество работы всей системы.
• Выбор материалов, из которых изготовлены емкости, трубы, приспособления и дополнительные изделия.
• Правильное проведение монтажного процесса и земляных работ, особенно соблюдение уклона.
• Определение глубины пролегания грунтовых вод и уровня промерзания грунта.
• Подготовка подъездного пути, если для откачки вы планируете пользоваться услугами ассенизаторских компаний.

Конечно, это не глобальные вещи, но без них нет смысла говорить о качественном монтаже и бесперебойной работе дачной канализации.

Септики с механической очисткой для дачи

Одним из наиболее распространенных вариантов является создание канализации из железобетонных колец.

К достоинствам такой системы относятся:

• высокая прочность – кольца, произведенные промышленным способом, являются очень плотными и непроницаемыми для жидкости;
• долговечность и устойчивость к коррозии;
• более быстрое строительство по сравнению с изделиями из монолитного бетона или кирпича.

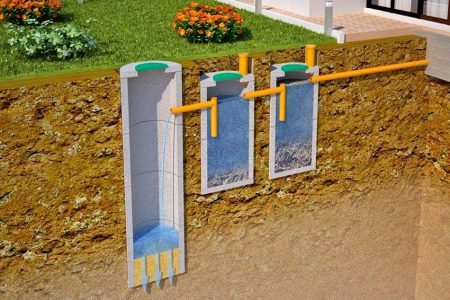

Строительство септика из колец из железобетона происходит следующим образом:

1. Определяется объем. Чтобы определить объем приемной камеры, нужно знать нормы водопотребления. Принято считать, что каждый человек расходует в день примерно 200 л воды. Исходя из количества живущих человек, можно рассчитать объем камеры. Он обязан быть таким, чтобы в него поместились стоки, накапливаемые в течение трех суток.

Причем проведения расчетов. В день семья из четырех человек производит около 800 стоков (200 л * 4 = 800). За три дня объем стоков составит 2400 л. Исходя из этого, объем камеры должен составлять около 2,5 куб. м.

Перед установкой колец проводится бетонирование дна котлована. Это необходимо для того, чтобы исключить попадание стоков в почву.
Если есть возможность, заказывается специальная техника для рытья котлована. Без нее нельзя обойтись во время транспортировки и установки бетонных колец, так как данные элементы имеют внушительный вес.
Если кольца будут транспортироваться сложенными друг на друга, то они обязательно должны быть скреплены стальной проволокой, пропущенной через монтажные отверстия. Благодаря этому удастся избежать повреждения колец во время транспортировки.
С целью обеспечения герметичности резервуара уплотняются стыки между кольцами при помощи цементно-песчаного раствора.
Верхняя часть резервуара закрывается перекрытием с отверстием под люк.

Правила рытья котлована

Мероприятия по строительству канализационных коммуникаций без возможности откачивания предусматривают выкапывание ям, куда вставляются ЖБИ-кольца.

Существует несколько правил рытья котлована:

1. При близком залегании почвенных вод траншею углубляют на 1,5-2 м. Если воды расположены глубоко, достаточно ямы, выкопанной на 1 м.
2. Бетонные кольца должны плотно размещаться в выгребной траншее. Между стенкой изделия и почвой должна быть полость не более 5 мм.
3. Дно котлована выполняют с уклоном на 25-30 градусов. Наклон необходимо делать в ту сторону, где планируется размещение люка. Благодаря этому твердые осадки останутся на поверхности резервуара.
4. К выгребному котловану проводится сеть из идеально ровных траншей. Так предотвращается оседание на стенках крупных отходов.
5. На рельефных местностях необходимо соблюдать угол наклона магистрали – около 45 градусов.

После того, как выкопан котлован, целесообразно сделать опалубку.

Строительство очистных сооружений

В настоящее время лучшим вариантом является канализация на даче без откачки, предусматривающая строительство септика – более современного и эффективного устройства, чем выгребные ямы.  Ведь септик позволяет очищать фекальные воды и выводить их непосредственно в грунт.

Конечно, услуги машины-ассенизатора тоже будут необходимы, но не так часто, как при использовании выгребной ямы. Если вас волнует вопрос, как строится канализация без откачки с обустройством септика, то вы должны знать, что такое строительство предусматривает:

• рытье котлована (глубина около 3-х метров), дно после завершения работ уплотняется при помощи слоя глины.
• при сооружении монолитного септика без откачки своими руками, необходимо сделать опалубку стен. Для этого вам необходимы: листы OSB, деревянный брус и обрезки пластиковых труб.
• сделав опалубку канализации для дачи, необходимо правильно закрепить ее листы в котловане. Для этого применяется установка деревянного бруса, чтобы расклинить листы опалубки в нашей яме. Надежно закрепив и расклинив опалубку, вставляем обрезки труб в предварительно подготовленные отверстия. Трубы нужно вбить как минимум на 50 мм в грунт, чтобы под воздействием бетона они не вывернулись, и бетон через отверстия не попал в котлован.
• если сделать армирование стен металлическими прутьями, но они будут намного прочнее.

• Дно септика в обязательном порядке заливается бетоном, а использовать для отделки стен бетон или кирпич необходимо оштукатурить. Заливают одну часть ямы, даем бетону высохнуть 2-3 дня и, переставив опалубку на оставшиеся две стены, заливаем их бетоном.
• От вида грунта и глубины расположения грунтовых вод будет зависеть, какую установку для доочистки нужно выбрать и устроить. Как правильно сделать выбор? Если УГВ невысокий, то выгоднее выбрать фильтрующий колодец.

Высокий уровень грунтовых вод не позволяет использовать это устройство, поэтому рекомендуется проводить работы по устройству фильтрующих полей. При очень высоком уровне подземных вод большинство хозяев устраивает фильтрацию путем установки внешних фильтрующих кассет, в этом случае проведите работы по устройству насыпного надземного фильтрующего слоя.

Чтобы отстоявшаяся вода могла попадать в устроенную кассету, приходится применять насосы, поскольку сделанная установка располагается выше по уровню, чем вывод из септика. Одним из наиболее надежных фильтрующих сооружений считается канализация из бетонных колец с диаметром 1500 мм. Если предусматривается фильтрующий колодец на даче из бетонных колец, то устройство канализации на даче включает в себя следующие этапы:

• Выкапывают соответствующую шахту на 80 см больше, чем диаметр колец.
• По периметру делают бетонную стяжку, оставляя центр свободным, чтобы просачивались сточные воды;
• В яму помещают 3 бетонные кольца с помощью крана.
• В нижнем кольце перфоратором просверливают отверстия диаметром 5 см, расстояние между отверстиями около 10 см.
• Колодец приблизительно на 1 метр засыпают фильтрующим материалом (грунтом, гравием, битым кирпичом и пр.).

• Аналогичную засыпку делают и между кольцами и стенками колодца снаружи. При этом впускной патрубок необходимо установить на уровне выше 500 мм от уровня засыпки, чтобы он входил через боковое отверстие ж/б кольца в колодец.
• Затем оборудуется люк с двумя отверстиями: под вытяжной стояк и под крышку (100 мм и 500 мм соответственно).

Простые решения

При небольшом расходе воды нецелесообразно строить капитальную канализационную установку из бетона. Можно выбрать готовый мини септик малого объема. Мини септики – это компактные устройства, которые можно привезти на дачу на легковом авто и самостоятельно установить.

Тем не менее, мини септик для дачи без откачки вполне качественно очищает воду, не создавая угрозы для экологии участка. Можно собрать самодельный мини септик из бочек своими руками. Очистное устройство собирается из пластиковых емкостей объемом 200-250 литров. Такой септик из бочек подойдет, если расход воды небольшой.

Трубы для канализационных систем

Канализационные трубы для дачи следует выбирать с учетом места их размещения. Если трубы проходят в комнатах, сухом подполье, то можно использовать простые пластиковые из ПВХ, серого цвета, они не отличаются высокой прочностью, зато имеют низкую цену, легки и удобны для монтажа.

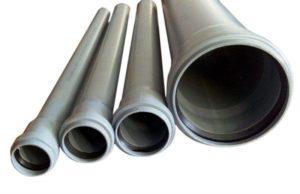

Серые трубы ПВХ для внутренней разводки

Для мест, где труба проходит в земле, подойдут гофрированные трубы с высоким коэффициентом кольцевой жесткости SN.

Для укладки канализации на улице под дорогой или на большой глубине потребуются гофрированные трубы из ПНД или полипропилена с SN от 8 и выше. Хорошо зарекомендовали себя двустенные трубы MAGNUM от компании System Group (Италия) или их российский аналог КОРСИС производства группы Полипластик (Россия). Они производятся из полиэтилена низкого давления. Обе линейки имеют модели SN8 и SN10. Для сильно нагруженных участков этими или большой глубины залегания же компаниями производятся очень прочные полипропиленовые трубы HYDRO и КОРСИС ПРО, с кольцевой жесткостью SN16.

Трубы Magnum

Пользуются популярностью так же трубы полипропиленовые трубы PRAGMA компании PipeLife, линейка которые представлена моделями различных диаметров с кольцевой плотностью SN от 8 до 16.

Трубы Pragma

Отличным выбором для менее нагруженных почв, например песчаных, и небольшой глубине укладки будет достаточным уложить плоские канализационные трубы ПНД. Такие изделия производятся на тех же технологических линиях, что и водопроводные, но цена ниже, т.к. их делают из переработанного вторичного полиэтилена.

Одностенная гофрированная труба ПНД в бухтеВнимание! Канализационные трубы ПНД не рекомендуется использовать в напорных сетях и для подачи питьевой воды.

Все канализационные трубы либо имеют с одной стороны раструб, либо поставляются с фитингами и уплотнительными кольцами. Они легко собираются в коллектор.

Можно использовать чугунные или керамические трубы, но они дороже и тяжелее, для их доставки на участок потребуется транспорт большой грузоподъемности.

Монтаж наружной трубы канализации

Наружная труба канализации, к которой идёт подсоединение внутреннего контура, устанавливается из чугуна, пластика или асбеста, её диаметр должен быть не менее 100 мм.

Труба прокладывается так, чтобы её уклон шёл в сторону от дачи, и гарантированно был ниже уровня труб внутреннего контура и выше возможного подъёма сточных вод в яме или отстойнике.

Прокладка трассы делается так, чтобы не было много поворотов, в местах которых следует установить смотровые ревизионные колодцы. Если мест поворота избежать не удаётся, то предусматривают тупые углы соединения, как можно более 90º.

Уклон трубы делается не менее 2 см на одном погонном метре. Глубина траншеи для укладки системы должна быть не менее 1 м, ширина для удобства работ не менее 50 см. Для компенсации смещения грунта дно канавы выстилается песчаным слоем.

Поверх уложенных труб тоже укладывается слой песка, служащий своеобразным амортизатором. Поверхность над проложенной магистралью после засыпки землёй нужно тщательно утрамбовать.

Магистраль, попавшая в зону замерзания грунта, утепляется минеральной ватой или современными вспененными материалами. Обычно утепляют все участки, по высоте более 0,3м от поверхности грунта и соединительные места выхода наружу из дома.

Чтобы во дворе не было слышно неприятных запахов, в месте вывода трубы нужно сделать канал вентиляции.

Технологические требования к строительству канализации

Простейшая выгребная яма. Является самым дешёвым и упрошенным варрантом для сбора фекалий и бытовых сточных вод. Её очень просто сделать своими руками без помощи мастеров. Перед началом работ нужно сделать расчёт объёма сооружения.

Для этого за объём отходов принимается число, полученное умножением количества жильцов дачи на 0,75 м3.

После расчёта размера ямы, переходят к определению её местоположения на участке. Существует несколько стандартных требований:

• канализационные отходы не являют собой приятного соседства, поэтому от жилой дачи отстойник следует сделать на расстоянии не менее 5 м;
• выгребная яма устраивается своими руками не ближе 2 м к соседскому забору и не менее 5 м до соседского строения;
• дно ямы нужно сделать на глубине 2 м или ниже, при этом точка поднятия грунтовых вод должна быть ниже этой отметки;
• если на дачном участке основным источником воды является скважина или простой колодец, то сливная яма должна располагаться на расстоянии от них не менее 30 м;
• яма располагается так, чтобы имелась возможность осуществить подъезд ассенизаторской машины для выкачки нечистот;
• расположение дачи на пересечённой местности требует устройства выгребной ямы на самом низком участке двора.

Простейшую выгребную яму, устроенную в грунте можно сделать более функциональной. Для этого дно ямы по периметру бетонируется, оставляя нетронутый участок посередине. На дно накладывается слой щебня или гальки и дерновой земли для небольшой очистки сточных вод.

Можно сделать яму их покрышек колёс большого автомобиля, поставив их одну на другую. Стены внутри ямы выкладывают красным керамическим кирпичом с промежутками и оштукатуривают раствором. Это делается для уменьшения вредного действия фекальных вод на окружающую среду.

На выгребной яме предусматривается крышка, легко удаляющаяся для проведения очистительных работ, и ставится вентиляционная труба, которая должна быть выше верхней рамы окна самого последнего этажа на 1 м.

Устройство современного септика

Септик представляет собой многокамерную систему отстоя и очистки жидких отходов. Количество камер определяется требования к очистке стоков. Стандартный септик из трёх секций обеспечивает очистку вод на 75%.

Если предусмотреть на основе привычного очистительного септика биохимическое обеззараживание или добавить аэрационные компоненты, то степень очистки канализационных стоков можно довести до 99%.

Септик отличается от выгребной ямы тем, что позволяет выводить в почву очищенные стоки без откачки массы нечистот. Услуги ассенизаторов требуются изредка для промывки резервуара.

Такой тип канализации предусматривает два отстойника для разделения жидких и твёрдых компонентов бытовых отходов и дренажной системы окончательной очистки жидких стоков.

Другими словами, септик состоит из трёх резервуаров, которые соединяются между собой отверстиями с решёткой или щелями для перетекания жидкости из одной камеры в другую.

Виды канализации для дачи

Если отбросить вариации, то останется пять вариантов решения:

1. Установка биотуалета.
2. Система с выгребной ямой.
3. Применение накопительной емкости.
4. Система естественной очистки на основе септика.
5. Способ биологической очистки.

Кратко охарактеризуем каждый из них.

Установка биотуалета

Это самое простое и быстрое решение, но его следует рассматривать, скорее, в качестве временной меры, поскольку остается открытым вопрос об удалении сточных вод, поступающих с раковины, умывальника или душа. Помимо этого, подобная реализация не исключает появление неприятного запаха.

Самая простая реализация локальной канализации – установка биотуалета

Система с выгребной ямой

Еще несколько десятилетий назад это было наиболее распространенное решение, на текущий момент оно потеряло свою актуальность ввиду появления более эффективных систем. Единственное достоинство подобной реализации – относительно невысокая стоимость. Минусы решения проявляются в виде: необходимости ограничивать расход воды, наличия неприятного запаха и загрязнения участка.

Выгребная яма – простое и недорогое решение

Учитывая все недостатки, применение подобного решения может быт оправдано в случае отсутствия водопровода в частном доме.

Заметим, что такой вид неприемлем для участков с высоким уровнем грунтовых вод или при наличии глинистой почвы.

Применение накопительной емкости

По сути, данный тип можно рассматривать как разновидность предыдущего вида. Основные отличия – полностью герметичная конструкция и более частая необходимость откачки. К достоинствам можно отнести:

• большое разнообразие объемов (как правило, от 2 до 100 м3);
• в зависимости от исполнения, возможно наземное или подземное размещение;
• допускается подключение ливневой канализации;
• не загрязняет грунт.

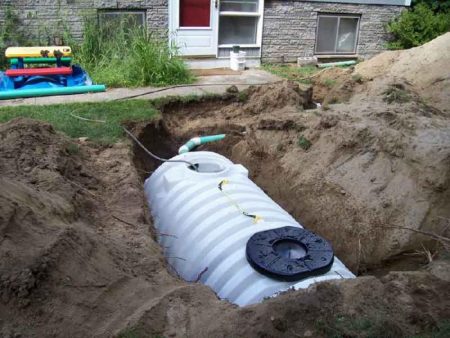

Накопительная емкость ARMOPLAST-HE в подземном исполнении

Перед тем, как выбрать данный вариант реализации, необходимо принять во внимание его два существенных недостатка:

• учитывая ограниченный объем, следует контролировать расход воды;
• вызывать ассенизаторов для очистки понадобиться примерно раз в месяц.

Оправданная сфера применения этого вида автономной канализации: небольшой частный или летний дачный дом, не подключенный к водоснабжению, место временного проживания, например, строительный поселок.

Система естественной очистки на основе септика

Данная конструкция состоит из 2-4 очистных секций. Чем больше их количество, тем выше степень очистки стоков. Выход подключается к дренажной системе.

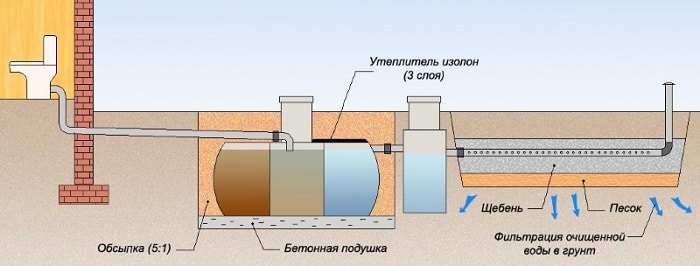

Упрощенная схема монтажа септика

Основные преимущества решения:

• простая реализация и доступная себестоимость;
• не требуется подключение к внешним источникам питания;
• полностью отсутствует неприятный запах;
• не загрязняется грунт;
• большой выбор готовых конструкций.

Для недостатков данной системы скорее подходит определение – особенности эксплуатации, они выражаются в следующем:

• нельзя допускать перегрузку системы, поскольку это может привести к появлению неприятного запаха на дренажном поле;
• механические очистители нуждаются в регулярном осмотре, по его результатам определяется необходимость чистки емкостей и дренажной системы. Периодичность профилактических мер – раз в год.

Основная сфера применения – частные дома, коттеджи, дачи с небольшим и средним объемом стоков.

Способ биологической очистки

Биологические станции – наиболее действенный способ очистки сточных вод. Конструкция напоминает септик, но имеются и отличия, они выражаются в наличии аэротенка, биофильтра, обратного клапана, насоса и т.д. Эти дополнительные элементы позволяют использовать воду на выходе для технических нужд или организовать ее слив, непосредственно, в водоем.

Несколько домов, подключенных к биологической станции через общий коллектор

Использование биологической станции дает следующие преимущества:

• очистка стоков на 98%;
• длительная эксплуатация с минимальным обслуживанием;
• не возникает запах;
• по нормам СНиП допускается близкое расположение к жилому дому;
• неразлагаемые отходы накапливаются в минимальном количестве, что снижает регулярность профилактики.

Существенный недостаток таких систем – высокая стоимость. Заметим, что подключение нескольких домов к единой станции очистки позволяет сократить расходы на ее приобретение. Помимо этого биологические комплексы зависимы от наличия электричества.

Виды локальной канализации

Если отсутствует централизованная система, может быть выполнена автономная канализация на даче.

Для приёма стоков применяются 3 вида сооружений:

• выгребная яма;
• двух,- или трёхсекционные септики;
• системы биоочистки.

Каждый из них находит применение в конкретных условиях эксплуатации.

Выгребная яма

Самая простая конструкция – выгребная яма для садового домика. Откачиваемый вид таких сооружений представляет собой заглублённую в грунт герметичную ёмкость. По мере накопления отходы откачиваются ассенизаторскими машинами и утилизируются на специализированных полигонах.

Схема изготовления такого устройства проста. В вырытый котлован производится установка герметичной ёмкости, например, пластиковой. Пространство между баком и стенками котлована заполняется утрамбованным песком для исключения повреждений возможными подвижками грунта.

Важно! Ёмкость должна устанавливаться ниже уровня промерзания земли на участке. В противном случае дачная канализация перестанет работать

При планировании глубины котлована стоит обратить внимание на максимальный уровень грунтовых вод. При обильных осадках или весной, во время таяния снегов, вода может подняться выше уровня ёмкости, что приведёт к её переполнению и загрязнению прилегающей местности

В другом варианте дно выгребной ямы не изготавливается, а устраивается подушка из смеси гравия с песком. Его толщина должна быть в пределах 50-70 см. В этом случае стоки фильтруются песком и уходят в почву. Утилизация осадка происходит гораздо реже, снижаются расходы на работу спецтехники.

Внимание! Если водоснабжение в дачном доме производится с помощью колодца, то расстояние до него от любого элемента канализации не может быть менее 50 м. Вода из артезианской скважины, расположенной ближе, чем в 20 м от выгребной ямы, будет загрязнена стоками

За соблюдением указанных норм следят специализированные службы. Нарушения грозят крупными штрафами и запретом на использование.

Работа выгребной ямы

Кроме пластиковых ёмкостей для обустройства колодца, применяются железобетонные кольца, кирпич, бетон. Во всех перечисленных случаях простейшая выгребная яма может быть без дна или с бетонным основанием, минимальная толщина которого не может быть менее 250 мм.

Установка выгребных ям оправдана в случае нечастого посещения дачи. Её производительность может обеспечить объем стоков, который дают туалет и умывальник. В случае постоянного проживания каждый человек потребляет в сутки около 200 л воды. Следовательно, яма будет быстро заполняться.

Если дача предназначена для постоянного нахождения на ней людей, без монтажа септика не обойтись.

Как правильно сделать очистительный механизм?

Организация очистительных ступеней проводится во время монтажа канализации. Каждое из трех колец является самостоятельной очистительной камерой. Резервуары разделяются на две ступени – в одной собираются твердые частицы, вторая обеспечивает фильтрацию воды, а через третью массы выводятся в грунт. Для равномерного разделения отходов и эффективности функционала системы используют тройник для централизованного септика. В третьей камере массы фильтруются. Оптимальной будет фильтрующая подушка на основе гравия и щебня. Если водные потоки выводятся в пруд, применяют активные бактерии. Канализационные трубы в первый колодец (с подушкой из бетона) проводят под углом. Магистраль соединения третьего и второго колодца размещается ниже предыдущей на 20 см.
