Каркасная баня своими руками: пошаговая инструкция возведения

Заключительный этап строительства каркасной бани

Чтобы баней было приятно пользоваться, она должна не только быть удобной и грамотно сконструированной, но и иметь красивое внутреннее убранство. Поэтому после завершения основных работ внутри бани должны быть произведены работы отделочные.

Для начала следует защитить стены и потолок от неблагоприятного воздействия влаги и высоких температур. Для этой цели прекрасно подойдет хвойная обивка

Затем можно переходить непосредственно к установке самой важной части любой бани – печи. Она должна быть смонтирована в соответствии со всеми требованиями техники безопасности

Стену, разделяющую парилку и комнату отдыха, рекомендуется выполнить из кирпича – так она будет пропускать меньше тепла.

Чтобы стены выглядели более привлекательно, их рекомендуется обшить вагонкой. Для этой цели наилучшим образом подходит древесина липы.

Строительство каркасной бани

Так как каркасное строительство облегченное, то все работы можно выполнить своими руками. Строить каркасную баню нужно следующими последовательными этапами.

Фундамент под каркасную баню

Готовый столбчатый фундамент под баню с верхней обвязкой.

Облегченный фундамент каркасной бани проще всего собрать из асбоцементных труб (диаметром от 100 мм), укрепленных бетоном. Это столбчатый вид фундамента.
Размечается контур бани и буром высверливают скважины глубиной в 1–2 м. Глубина зависит от близости залегания грунтовых вод и вида почвы.

Трубы помещают в скважины и обсыпают крупнозернистым песком. Песок тщательно трамбуют. Всю конструкцию сверху заливают бетоном, который должен состоять из:

1 часть цемента водостойкого М200;
4 части песка;
7,5 частей щебня мелкой фракции;
3 части воды.

Трубы заливаются поочередно и им дают полностью просохнуть. На этапе заливки сверху каждой устанавливается железная пластина. На них в дальнейшем укладывают первое звено. Только после этого можно делать нижнюю обвязку.

Монтаж нижней обвязки

Нижняя обвязка из бруса под каркасную баню.

Для нижней обвязки можно использовать брус сечением 150х150 мм, но в целях экономии можно взять доски 50х150 и срастить их саморезами. Всю конструкцию еще перед укладкой нужно обработать антисептиком и гидроизолировать. Для гидроизоляции на столбы укладывают рубероид в 2- слоя.

После этого на обвязку закрепляют лаги для будущих полов. Между лагами и обвязкой следует тоже проложить рубероид или обмазать мастикой.

Крепить обвязку к трубам можно при помощи специальных винтов или скоб.

Монтаж каркасных стен бани

Каркасные стены бани без стропильной системы – сборка.

Весь материал включая обрезную доску перед укладкой просушивают и обрабатывают антисептиками. Вместо бруса за основу можно взять все те же срощенные доски.
Их подбирают по заданным размерам для стоек и стропила.

Сборку осуществляют следующими этапами:

1. По углам устанавливают стойки, их крепят между собой верхней обвязкой.
2. Между стойками монтируют промежуточные, они усилят конструкцию.
3. Полученную конструкцию обшивают досками или стружечной плитой, при помощи саморезов.
4. Устанавливают оставшиеся стойки и тоже обшиваются досками или ОСП.

Так, постепенно добавляя звенья стоек собирают баню целиком. При этом нужно учитывать проемы для окон и дверей, в каркасном строительстве их следует делать сразу.

Монтаж кровли

Стропильная система крыши каркасной бани из бруса и досок.

Стропильная система для каркасной бани монтируется по частям. Каждую собирают на строительной площадке поэтапно поднимая и монтируя на крышу. Каждую ферму крепят на свою каркасную стойку. При монтаже последней фермы на нее крепится ОСП для получения фронтона.

Удобнее собирать кровлю предварительно уложив на каркас черновой настил из досок.

Конструкцию крыши лучше выполнить вентилируемой, для этого в зазор между стропилами и контрбрусом укладывается пароизоляция, а обрешетку монтируют на брус.

Для кровли каркасной бани лучше использовать легкий материал: ондулин, профнастил, мягкую черепицу. После этого устанавливают фронтоны при помощи ОСП или досок.

Утепление и отделка

Схема утепления каркасной бани – основные слои.

Каркасную баню нужно обязательно утеплять и отделывать. Первоначально нашивают на внутреннюю часть потолка листы ОСП или доску, это будет черновой потолок. Утеплять его нужно в 3-и слоя утеплителем стойким к горению. Стены утепляют 2-я слоями утеплителя и пергамином. В парной дополнительно делается слой из фольгоизоли.
Только после этого можно выполнять отделку вагонкой или имитацией бруса.

Монтируется печь, которая в предбаннике служит камином а, в парной нагревательным элементом. Чтобы обезопасить дерево каркаса от возгорания перегородку со встроенной печкой выкладывают из кирпича.

Не стоит забывать про вентиляцию и отверстия в потолке под трубу. Его со всех сторон обрабатывают специальными огнестойкими составами и прокладывают железными пластинами и асбестовой бумагой.

Если баня строиться без мансарды, то на чердак делается люк и устанавливается дополнительное освещение.
Потолок в палильном отделение можно опустить до уровня 210 см, это даст возможность выполнить утепление и обшить его вагонкой из липы. Все части в парилке тоже лучше изготавливать из липы.

Этап III. Укладываем и утепляем полы

Коротко говоря, чтобы сделать полы в каркасной бане, к нижней части их лаг и в комнате отдыха, и в парилке, и в предбаннике нужно прибить бруски с сечением 5х5 см, а на них сверху – настелить доски чернового пола, затем – рубероид, и наконец – минеральные ваты толщиной 10 см либо пенополистирол. А уже под доски чистого пола следует для пароизоляции постелить пергамин:

В моечной же пол делать нужно иначе:

• Шаг 1. Так, для того чтобы в холодные времена он был всегда теплым и высыхал быстро, по всему его периметру нужно сделать обособленный фундамент.
• Шаг 2. Далее снять слой почвы на полметра, и в получившийся котлован засыпать гравий и песок на 10 см слоя. Если вода попадет в такой дренажный колодец, то уйдет в грунт, и приямка делать не нужно будет.
• Шаг 3. В качестве лаг такого пола лучше всего использовать асбестоцементные трубы диаметром 10 см, которые кладутся прямо на фундамент и заливаются бетоном – чтобы тот их удерживал от смещения.
• Шаг 4. Затем в моечной стелется обрезная округлая доска 4-5 см толщиной – на трубы, но с зазором 6-7 миллиметров с резиновыми прокладками, которые прибиваются гвоздями.
• Шаг 5. После всего этого пол можно прижимать плинтусами.

Более подробно – на видео:

Размещение на участке бани по каркасной технологии

На просторных усадебных участках расположить каркасную баню несложно: достаточно следовать рекомендациям, придерживаться норм противопожарной безопасности, требований санитарии и положений о землеустройстве в данном регионе.

Размещение на участке бани по каркасной технологии лучше организовать в глубине усадебного участка, вдали от дорог и в местах, закрытых от посторонних, включая соседей. Исключением будет ситуация, когда постройка — это дополнение к уже существующему архитектурному ансамблю. Однако и здесь желательно скрыть баню за деревьями или высоким забором.

Перед тем как построить каркасную баню, следует учесть ландшафтные особенности усадебного участка. На относительно ровных и плоских наделах баню закладывают в местах, не подходящих для высаживания растений, содержания животных и строительства других хозяйственных и бытовых построек.

На участках с перепадами высот каркасную баню своими руками закладывают как можно выше, принимая во внимание расположение склонов, оврагов, скальных образований и т. д

Например, рельеф можно обыграть, организовав дровник прямо под входом.

Если усадебный участок граничит с естественными водоемами, лучше построить каркасную баню своими руками в максимальной близости к ним, выбрав сухое, не затапливаемое место. Можно выкопать бассейн или искусственный пруд.

Конечно, на небольших дачных участках следовать всем рекомендациям довольно сложно. Возможно, придется пожертвовать удобным расположением, габаритами строения и задуманным дизайном.

Прежде всего, планируя, где и как сделать каркасную баню, следует исходить из размеров бани и помещений в ней, а также детально проработать возможность пристройки к другим сооружениям. Это позволит не только рационально и эффективно использовать земельные площади, но и сэкономить расходы на строительные материалы и упростить ввод электричества, водоснабжения и канализации.

Приобретение каркасных бань под ключ: проекты и цены сооружений

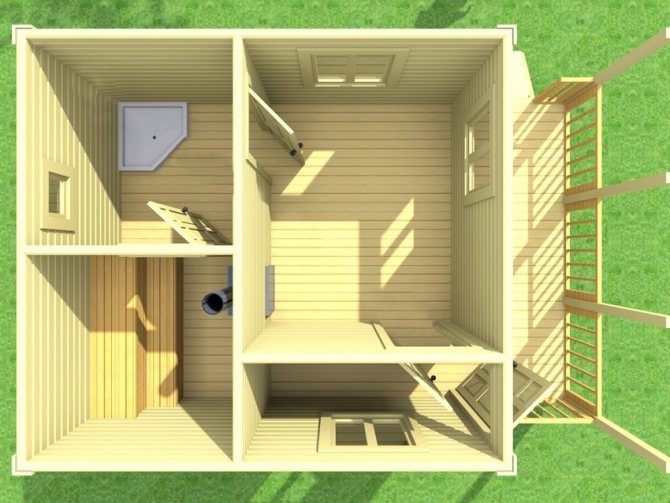

3D-визуализация небольшой по площади каркасной бани

Основной особенностью данной технологии является то, что сборка каркасно-щитовой бани своими руками осуществляется очень легко — по принципу конструктора. Современный рынок предлагает большое количество готовых щитовых комплектов, предназначенных для установки на каркас. Благодаря трехслойной структуре и низкой теплопроводности пенополистирола, используемого в СИП-панелях, этот материал обладает хорошими характеристиками и отлично подходит для бань.

Проекты каркасных бань предполагают двускатную крышу, чердачное помещение в ней отсутствует так как щитовая конструкция является легкой постройкой. Внутреннее пространство под крышей возможно использовать для хранения банного инвентаря. В зависимости от типа грунта, на котором планируется постройка, фундамент для бани может быть столбчатым, мелкозаглубленным ленточным или свайным.

Последний вариант основы применяют на песчаном грунте. Для создания каркаса используют брусовые стойки: для угловых подойдет брус 120х120 мм, для промежуточных опор можно использовать материал меньшего сечения. Потолочное перекрытие выполняют из балок 40х75 мм. Если баня планируется для круглогодичного использования толщину утеплителя принимают равной 15 см, для сезонной эксплуатации достаточно слоя теплоизолятора в 10 см.

Проект маленькой каркасно-щитовой бани 4 на 3 м

Что касается пола, его рекомендуется сделать проливным. Для его устройства подойдет обрезная или шпунтованная доска, смонтированная с уклоном. Планировкой предусмотрено разделение каркасно-щитовой бани на несколько комнат. Перегородки между ними выполняются из дерева. Если обогрев бани осуществляется каменной печью, под нее выполняют отдельный фундамент.

Учитывая высокую скорость сборки, со дня заказа до начала эксплуатации щитовой бани проходит не более 7 дней

Беря во внимание то, что каркасно-щитовые бани обходятся недорого, заказчик может позволить себе выбрать любой из представленных проектов. Это касается и тех, чей бюджет довольно ограничен

• объект под ключ — заводская сборка стен и перегородок, отделка фасадов и внутренних стен;
• отделка в черновом варианте — облицовка либо фасада, либо только внутренних стен;
• без облицовки — объект представляет собой только сборку из щитов.

Процесс сборки небольшой каркасно-щитовой бани с фундаментом на сваях

Перед тем как купить баню каркасно-щитовой конструкции, необходимо обратить внимание на схему сборки сэндвича. Любые отклонения в последовательности расположения элементов внутри панели-сэндвича могут стать причиной отказа от изделия данного производителя

Если отделка панелей может быть устроена самостоятельно, то пересортировка всех панелей для корректного расположения в них материалов за свои же деньги лишена всякого смысла.

Предлагаем ознакомиться Бассейн своими руками в бане или сауне. Виды бассейнов и их особенности

Проект каркасной бани под ключ 4х9 м с комнатой отдыха и террасой

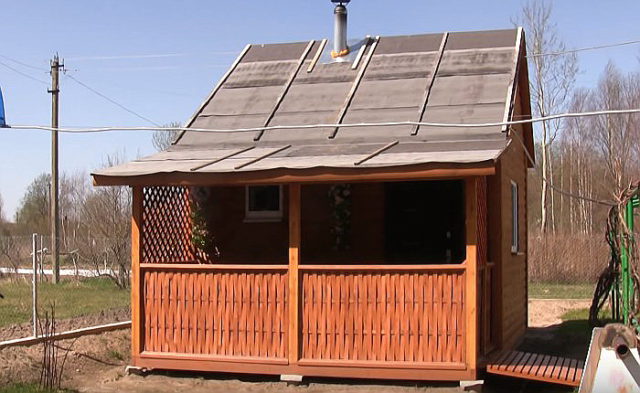

Веранда

Следующий этап строительства бани – возведение веранды. Для нее потребуется мелкозаглубленный столбчатый фундамент. Далее из доски делают основу, для этого их ставят на торец, так будет исключен прогиб.

Возведение верандыСтолбчатый фундамент для строительства веранды

Затем собирают каркас боковой конструкции, состоящий из вертикальных опор и верхней поперечины, на нее будет идти основная нагрузка кровли веранды. Каркас крепят к основанию с помощью анкерных болтов.

Сборка каркаса боковой конструкцииДелаем вертикальный опор

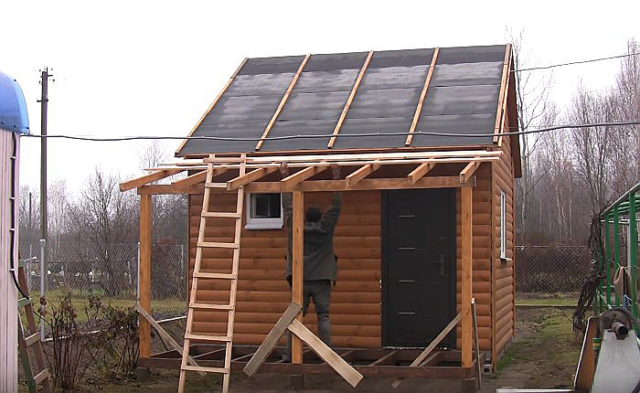

Между этим каркасом и кровлей бани устанавливают соединительные элементы, которые покрывают обрешеткой. Сверху настилают рубероид, поверх можно закрепить шифер или другой кровельный материал.

Делаем кровлю баниОбрешеткаРубероид

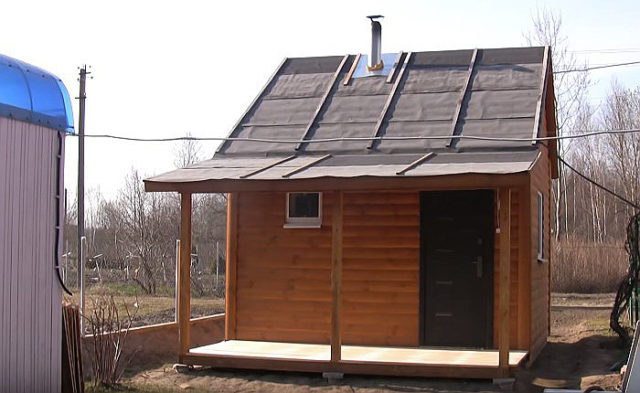

На основу террасы прикрепляют настил из досок. Имеющиеся пустоты в каркасе боковой части заполняют заготовками с декоративной деревянной решеткой.

Делаем основу террасыНастил из досокКрасим доскиОтделка боковой частиЗаполняем пустоты боковой частиДелаем крышуОтделка крыши

Расположение

Итак, модель выбрана. В каком месте участка расположить тепличную постройку?

Обязательно учитывайте следующее:

1. Теплицу устанавливают на солнечном месте, желательно, чтобы освещенность была равномерной в течение всего дня.
2. Недопустимо размещать укрытие в тени деревьев, забора или других построек.
3. Позаботьтесь о легком доступе к внешним стенкам: так легче проводить ремонт и удалять снег.
4. Не старайтесь установить одну большеразмерную конструкцию: это потребует дополнительного укрепленного фундамента. Слишком большие по площади строения страдают от ветра и снеговых нагрузок. Целесообразнее установить 2 и ли 3 небольших укрытия.

Выбор места, расчистка и уборка территории

Совет. Очень красиво баня будет смотреться на берегу водоема, который также может стать местом для купания после посещения парной.

Следующий этап работ – выбор места для бани, его расчистка и подготовка. Если территория загородного дома или дачи достаточно большая, то с выбором места не должно возникнуть трудностей. Для небольших территорий стоит рассмотреть вариант строительства компактных бань с парной и маленьким предбанником, которые не будут загромождать собой периметр. Они могут располагаться как в углу участка, так и не далеко от других жилых или хозяйственных строений (соблюдая требования и нормы СНиП).

Выбор проекта каркасной бани

Долгими зимними вечерами, мы расчерчивали план нашей будущей бани.

Фото проекта каркасной бани, на котором мы остановились.

Прежде чем выбрать материал для строительства бани мы долго советовались со строителями. По их совету выбрали типовой проект каркасной бани установленной на свайный фундамент. Такой выбор обусловлен тем, что грунтовые воды в нашей местности очень близко подходят к поверхности почвы, а пучинистый грунт может стать причиной растрескивания стен, если в качестве строительного материала мы применим кирпич. Даже если мы будем применять ленточный фундамент, усиленный сваями, все равно мы не сможем получить 100% гарантию того, что он выдержит сезонные колебания грунта.

Последние штрихи. Внутренняя отделка

На финальном этапе монтируются и утепляются пол, стены, потолок (об этом выше), устанавливаются окна и двери, внутренняя мебель

Особое внимание уделяется печке, ведь печка является душой и сердцем каждой русской бани. Ее можно изготовить своими руками либо купить уже готовую

Печь можно выложить самостоятельно из кирпича или талькохлорида, но такая конструкция занимает много места, поэтому ее лучше заменить современными электрическими аналогами.

Как уже говорилось, для потолка и стен лучше использовать не хвойные породы деревьев, а лиственные. Вся электрика в бане должна быть покрыта влагозащитным материалом. Проводку покупайте в двойной оплетке и покрытую негорючим материалом, обязательно используйте гофру для проводов, чтобы предотвратить механические повреждения, ведь демонтировать настенное или потолочное покрытие, чинить, а после снова его ставить на место — не просто и не быстро.

Серьезно отнеситесь к качеству вентиляции. Позаботьтесь об установке специальных клапанов и вентиляционных анемостатов, которые помогут после водных процедур вывести накопившуюся влагу.

Тонкости монтажа

При установке теплицы на фундамент монтируется каркас, к которому крепятся раскроенные листы поликарбоната. При креплении используются скобы или «серьги», но лучшим выбором является крепление с помощью профилей, именно его рекомендуют большинство производителей.

Стыки листов поликарбоната лучше запечатать с помощью герметика, что бы в них не попадала лишняя влага и не заводились насекомые.

• Тандыр из кирпича — 150 фото и пошаговая инструкция как сделать своими руками простое устройство для готовки на огне

• Строительство погреба для дачи: лучше идеи и варианты обустройства погребов. Особенности планировки и советы как быстро сделать погреб своими руками (140 фото)

• Как сделать крышу беседки: советы по выбору конструкции и лучшие идеи чем покрыть крышу беседки (170 фото)

Плюсы и минусы

В наше время существует масса способов строительства банных сооружений на участках. Один из популярных вариантов – каркасная постройка. Такие виды строений привлекают многих владельцев участков, поскольку имеют очень много преимуществ.

Узнаем, чем так хороши современные каркасные бани.

• Один из самых важных параметров таких построек – их экономичность. Цена за 1 квадратный метр в данном случае оказывается более низкой. Это обусловлено меньшими трудозатратами. Стоимость материалов также оказывается более доступной.
• Каркасные виды бань являются более привлекательными в отношении сроков строительства. Чтобы построить подобное сооружение, уходит в разы меньше времени по сравнению со стандартными вариантами. Разумеется, многое зависит от уровня сложности самого строения, но чаще всего на все необходимые процессы уходит около 20-40 дней.
• Рассматриваемые типы сооружений отличаются тем, что эксплуатировать их можно сразу же после завершения всех строительных работ. Такая отличительная черта привлекает многих поклонников банного отдыха.
• Стоит отметить очень хорошую тепловую изоляцию каркасных бань. Подобные строения довольно быстро растапливаются, а также замечательно удерживают внутри необходимый уровень тепла в любое время года.
• Каркасные бани могут похвастаться высокой надежностью. Эти практичные и быстровозводимые сооружения способны прослужить много лет, не доставляя хозяевам лишних проблем и забот. Если баня была построена по технологии без допущения каких-либо ошибок, то срок ее службы составит от 10 до 20 лет.
• Банные постройки каркасного типа характеризуются полной экологической безопасностью. Подобное строение не способно навредить здоровью пользователей.
• Такие типы построек характеризуются привлекательным внешним видом. Каркасные бани выглядят аккуратно и стильно. Посредством подобного сооружения можно красиво обустроить участок, сделать его не только более функциональным, но и эстетичным.
• В каркасной бане, как и в стандартных вариантах, можно обустроить очень уютные зоны отдыха. Здесь тоже возможно обращаться к разного рода отделочным материалам, чтобы составлять красивые интерьеры.

Бани каркасного типа имеют массу преимуществ, но и определенных недостатков не лишены. Прежде чем строить на своем участке подобное сооружение, необходимо ознакомиться и с первыми, и со вторыми. Перечислим основные недостатки каркасных бань.

• Несмотря на то что возведение такой бани оказывается более экономически выгодными, при строительстве приходится значительно потратиться на отделочные и утепляющие материалы. Эти составляющие оказываются самыми дорогими, но и экономить на них нельзя. Дешевая минеральная вата не сможет обеспечить качественное утепление постройки, а пенопласт является пожароопасным.
• Каркасные сооружения подвержены усадке. Этот процесс может продолжаться на протяжении двух лет, если для строительства была использована древесина с естественным уровнем влажности. По ходу усадки часто повреждаются отделочные материалы. Особенно уязвимыми оказываются штукатурка, декоративные панели. Минимальной усадкой характеризуются постройки, сделанные из дерева камерной сушки, однако применение таких материалов обходится намного дороже.
• Возведение каркасной бани занимает мало времени, а вот внутренняя и наружная отделка оказываются более сложными и длительными в реализации.
• Каркасная баня будет нуждаться в правильных уходовых процедурах, а также в аккуратной эксплуатации. Если пренебрегать этой особенностью, то строение не прослужит долго.
• Подобные постройки не отличаются стойкостью по отношению к ветровым и снеговым нагрузкам.

Плюсы и минусы

Грамотно использовать все преимущества и по возможности нивелировать имеющиеся недостатки — пожалуй, в этом состоит главная задача человека, который берется за самостоятельное возведение каркасной бани. Если вы изучили проекты бань из пеноблоков и увидели, какие недостатки есть у этого материала, не думайте, что с каркасными сооружениями все так радужно. Не будем вводить вас в заблуждение: минусы имеются в каждом деле, а потому лучший способ справиться с ними — внимательно их изучить. Собственно, начнем с них.

Недостатки

• возможная усадка бани с течением времени;
• необходимость качественного утепления и связанный с этим рост расходов;
• материальные и временные затраты на отделку — как внутреннюю, так и внешнюю;
• внимательный уход и осторожная эксплуатация.

Мы неслучайно начали именно с минусов. Так вы сразу увидите те подводные камни, с которыми сопряжено строительство каркасной бани

И если все же после знакомства с ними, они кажутся вам не крупными булыжниками, а мелкой галькой, то обратите внимание на следующие преимущества выбранного типа постройки

Преимущества

• легкое сооружение не требует изнурительной подготовки основательного фундамента;
• хорошо сохраняют тепло, но только при качественном утеплителе;
• подкупающая дешевизна сборки;
• экологичность и устойчивость к колебаниям в земной коре;
• возможность построить каркасную баню в самые сжатые сроки, даже в сложных погодных условиях.

Если плюсы все же перевесили возможные недостатки, и вы все еще желаете построить баню такого типа, то приступайте к следующему этапу.

Выбираем материал

Небольшая баня из кирпича

Для возведения стен можно использовать различный материал. Многое будет зависеть от того, какой проект вы выбрали, а также от запланированной суммы денег. Например, использовать можно обычный кирпич. Как построить баню из кирпича, вы можете прочитать здесь. При этом положительными будут следующие моменты:

• доступность;
• простота доставки;
• относительная простота возведения;
• продолжительный срок службы (при правильном уходе – до 150 лет);
• простота обслуживания;
• возможность сочетания с основным строением;
• при использовании нового кирпича нет необходимости в облицовке;
• свобода выбора формы постройки.

К отрицательным сторонам можно отнести:

• дороговизна материала;
• необходимость хорошей вентиляции, т.к. кирпич обладает плохой паропроводимостью;
• растопка такой бани занимает больше времени, чем постройки из дерева;
• большие расходы на внутреннюю отделку.

Из пеноблока

Наряду с кирпичом, часто применяют пеноблок. Это более прогрессивный материал он обладает характерными только для него свойствами:

• небольшой вес при большом размере;
• высокая скорость укладки;
• простота подгонки форм блока;
• хорошая теплоизоляция;
• относительно невысокая цена;
• отличная звукоизоляция;
• экологичность;
• при соблюдении рекомендаций – небольшой расход клея.

Есть и своя ложка дегтя:

• неодинаковые поры могут стать проблемой при подвешивании мебели;
• в течение нескольких месяцев может происходить усадка;
• плохая устойчивость на изгиб.

Маленькая баня из бревна

Наиболее любимым способом изготовления является оцилиндрованное бревно. О его преимуществах можно говорить очень много, вот только некоторые:

• высокая экологичность;
• приятный внешний вид;
• низкая теплоемкость;
• отсутствие необходимости внутренней и внешней отделки;
• приятная внутренняя атмосфера.

Отрицательной стороной является:

• невыгодно использовать в маленьких строениях;
• некоторая сложность возведения;
• дороговизна материала;
• большое время усадки.

Каркасная маленькая баня

Одним из самых дешевых и быстрых вариантов является возведение каркасной конструкции. Для этого метода будут необходимы минимальные строительные навыки. Преимуществами являются:

• отсутствие необходимости в массивном фундаменте;
• доступность материалов;
• относительно невысокая стоимость по сравнению с другими вариантами;
• простота ухода;
• очень быстрый разогрев парилки при хорошем утеплении;
• простота прокладки коммуникаций;
• сейсмоустойчивость;
• отсутствие усадки.

Из минусов можно отметить необходимость в организации хорошей звукоизоляции. Высокий уровень гулкости – передачи различных вибраций, что может доставлять неудобства

Также важно позаботиться о хорошей вентиляции, чтобы внутри не скапливалась влага, которая приведет к развитию грибка и плесени
