Разберемся, как построить каркасный дом по всем правилам

Советы

Нежелательно экономить на досках, потому что пиломатериал естественной влажности, не обструганный, крайне плох. Серьезные строители даже считают, что он вовсе не подходит. И такое мнение вполне обосновано — были случаи, когда сырой материал приводил к появлению плесени. Это вынуждало снимать пароизоляцию, обрабатывать все подряд антисептиком и долго ждать полного высыхания. Что касается сечения, минимальным габаритом для каркасной стены является 15х4 см.

Внутренний паровой барьер нужно подстилать под черновой пол, чтобы утеплитель не был открыт внутри. Это приведет к тому, что при первом же сильном морозе возникнут конденсат и иней, постепенно они будут разрастаться. Так как большинство видов теплозащиты выпускаются шириной 0,6 м, желательно стойки для их крепления делать на сантиметр ближе. Тогда крепление будет идеально прочным и надежным. Под гипсокартоном внутри каркаса рекомендуется размещать жесткие плиты, хотя бы ДСП, а в идеале ориентированную или цементно-стружечную конструкцию.

Еще больше инфрмации о «пироге» стен каркасного дома смотрите далее.

Как выглядят перегородки?

Внутренние стены выполняют свои функции при постоянной температуре воздуха и едином микроклимате. По этим причинам их обустройство выглядит намного проще, чем в случае с наружными каркасными стенами.

Структура внутренних перегородок для каркасных домов значительно отличается от конструкции внешних стен

Внутренние перегородки не нуждаются в дополнительной влагозащите, но звукоизоляция им необходима. От выбора качественного звукозащитного барьера будет зависеть комфорт жильцов. Звукопоглощающие материалы, применяемые при обустройстве внутренних каркасных перегородок, одновременно выполняют функцию теплозащиты.

В этих целях чаще всего используют:

• акустическую минвату на клеящемся основании;
• изолон (вспененный полиэтилен с высокими звукоизоляционными свойствами);
• изовер (рулонный утеплитель на основе базальта или стекловолокна);
• вспененный каучук (эластичные плиты из резиновой пены с закрытой пористой структурой);
• звукоизоляционный гипсокартон;
• графитированный или обычный войлок.

Для повышения качества звукозащиты, материал во внутренних перегородках монтируется без зазоров и щелей

Каркасно-щитовая технология

Такие дома строятся следующим способом. Сначала на фундаменте собирается перекрытие до уровня чернового пола, затем оно используется как основание для стен, на котором удобно проводить дальнейшую сборку каркаса. После установки стен, поверх них устанавливается следующее перекрытие.

Это так называемая «платформенная» технология. Стеновые конструкции при этом, как правило, собирают отдельно и затем монтируют на платформу.

Более продвинутым стал принцип сборки таких стен-щитов не на самой стройплощадке, а на специализированном производстве. И это реальный способ упростить и уменьшить объём работ на стройплощадке, минимизируя риски строительства. В заводских условиях гораздо проще проконтролировать качество сборки панели, а шанс намочить деревянную основу или утеплитель в данном случае сводится к нулю.

Процесс итоговой сборки ускоряется в разы. На заводе щиты собираются до полной комплектации, то есть помимо утеплителя и обшивки в них монтируются окна, двери, коммуникации, происходит первичная (по-нашему «черновая») отделка стен и на объект поступают в прямом смысле готовые стены и перекрытия. Само же строительство дома на готовом фундаменте и вовсе занимает буквально 2-3 дня. Остаётся только декоративная часть отделки и коммуникации. В Европе многие каркасники строят именно так. У нас эта технология получила название «немецкой».

Недостатком подобного подхода являются габариты элементов. Ведь их ещё необходимо как-то довезти до места и установить, а значит без внушительной и дорогостоящей техники и кранов не обойтись. В наших условиях сроки поставки панелей на объект зачастую не выдерживаются, что влечёт дополнительные расходы застройщика на простой грузоподъёмной техники.

Да и сама перевозка таких панелей по нашим дорогам не улучшает их качеств. Обычно в них закладывают в качестве утеплителя минеральную вату, которая при тряске сбивается, съезжает и образует в конструкциях полости без утеплителя.

Другая опасность такой технологии кроется в стыках готовых панелей. Изначально они не должны требовать ручной подгонки. Но в наших условиях при сборке такого дома часто приходится работать и топором. А если рабочим наплевать на качество, результат может быть непредсказуем.

Хотя именно эта проблема решается достаточно просто. Поскольку продолжительность процесса сборки целого дома измеряется днями и стыков совсем немного (десятки, даже не сотня), значит владелец вполне может выделить несколько дней и лично поприсутствовать при сборке дома для контроля качество монтажа.

Обшивка потолков

Отделка потолка каркасного дома внутри гипсокартоном может производится как при возведении нового потолочного покрытия, так и при замене старого.

Подготовительные работы

Если ранее уже был обустроен потолок из гипсового листового материала, то требуется демонтировать его, ненужный старый крепеж, очистить от остатков штукатурки. По стенам требуется подравнять верха с помощью штукатурки для удобства проведения работ.

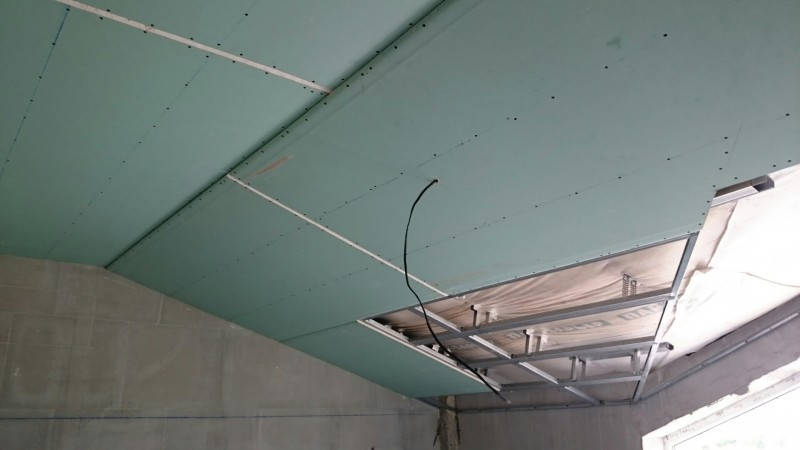

Крепление гипсокартона к потолку

Прежде всего необходимо измерить потолки и произвести расчет наиболее оптимального варианта размещения листов гипсокартона по его площади. Стоит учитывать, что крепление листов стороной с покрытой бумагой длинной кромкой должно идти наперекор балкам. Стыки должны располагаться по соседним рядам в шахматном порядке, упираясь на балки.

Нужно прибить распорки с перекрытиями при помощи гвоздей между балками по всему потолку, а также промежуточные распорки, выполняющие функцию опор для длинных краев листов гипсокартона. Требуемая толщина элементов – не менее пяти сантиметров. Распорки требуется установиться таким образом, чтобы края листового материала находились в их центре. Если необходимо, то кромки требуется обрезать.

Следом устанавливают гипсокартон, двигаясь от одного из углов комнаты. Поскольку листы материала имеют немалый вес, вам потребуется помощь напарника, а то и двух. Если желающих не нашлось, то можно использовать брус для опоры, что поможет вам удерживать гипсокартон самостоятельно.

Требуется изготовить две подпорки высотой аналогичной полной высоте помещения. Для этого используется брус 5 см. С каждой стороны подпорки нужно сделать перекладину с раскосами по диагонали. Временно около верхнего края стены закрепляют рейку размером пять на два сантиметра. Она будет опорой для длинного торца листов гипсокартона начального ряда.

Второй ряд требуется придерживать, закрывая половиной рейки край листов первого. Перед фиксацией к балке требуется обустроить подложку из гипсокартона, обеспечивающую зазор для плит следующего ряда. Листы гипсокартона прибиваются при помощи оцинкованных гвоздей от центра к краям с шагом в пятнадцать сантиметров.

Порядок утепления

При раскрое утеплителя вырезайте квадраты с припуском в 50мм по ширине со всех сторон. Так минеральная вата ляжет плотно, без пропусков и зазоров.

Стыки между стойкой и матом уплотняйте узкими, сложенными вдвое полосками минваты. Проложить их можно и руками, но удобнее будет воспользоваться отверткой.

Оптимальным вариантом будет двойной слой минваты меж стойками плюс еще один слой поверх. В этом случае риск возникновения мостиков холода будет сведен к нулю.

К плоской поверхности утеплитель крепится специальным клеем, а в качестве дополнительной фиксации можно применить тарельчатые пластиковые дюбели.

Порядок утепления каркасного дома

Внутренняя обшивка каркаса

Для внутренней обшивки каркаса могут быть использованы плиты OSB (9 мм) или влагостойкий гипсокартон (12,5 мм). При этом гипсокартон более податливый в работе, но плиты OSB придают стенам дополнительную жесткость. Их применение для внутренней и наружной обшивки избавляет от необходимости ставить укосины.

Ориентированно-древесные плиты для внутренней обшивки монтируют также, как и для наружной. Технология работы с гипсокартоном немного иная. Обшивку им можно делать несколькими способами:

1. Крепить листы непосредственно на стойки каркаса, предварительно усилив их горизонтальными брусьями с сечением 50х50 мм.
2. Монтировать по каркасу металлическую обрешетку с шагом 40-50 см.
3. Крепить гипсокартон на каркас – «американский» способ.

При этом между листами не должны оставаться зазоры. Места стыков впоследствии шпаклюют. Для фиксации обшивки используют саморезы.

Стены, возведенные в соответствии с технологией каркасного строительства, – это хорошая основа для долговечной чистовой отделки фасада и комнат. Будучи уверенными в надежности «скелета» дома, вы сможете с удовольствием окунуться в возможности его декоративного оформления.

Скорость проведения работ

На то, как быстро могут быть завершены работы по внутренней отделке каркасного дома влияют многие факторы. Это и своевременность доставки материалов для отделки, и конфигурация каждого помещения, сложность предстоящих работ, квалификация рабочих, которые будут проводить работы, и, конечно, бюджет.

Нельзя отбрасывать в сторону также необходимость дополнительного утепления стен изнутри

Ведь для каркасного дома — это особенно важно

Наконец, могут возникнуть и форс-мажорные обстоятельства.

В общем же, на отделку небольшого каркасного дома площадью в 40 кв. м. может уйти около месяца.

Дом в 60 «квадратов» будет завершен уже через полтора — два месяца, а на отделку двух- и более этажного дома понадобится уже не менее трёх месяцев.
При наличии определённой сноровки внутренние отделочные работы можно провести и самостоятельно, но в пользу профессионалов всегда будет говорить тот факт, что только в случае их привлечения можно говорить о конкретных сроках завершения работ. Если отделывать внутренние помещения каркасного дома своими руками, работа может растянуться даже не на месяцы, а на годы.

В чём заключается черновая отделка?

Черновые работы проводят для того, чтобы подготовить потолки, стены и пол к финишной доводке.

Во время этого этапа проводится:

• утепление стен изнутри;
• обшивка стен;
• стяжка полов;
• монтаж откосов и т. д.

Для этих материалов характерна ровная поверхность и с их помощью можно быстро и качественно подготовить стены помещений для последующей финишной отделки, а также создать внутри готовых помещений дополнительные перегородки. С помощью ОСБ и гипсокартона можно не только быстро и качественно обшить стены, но и выполнить сложные дизайнерские решения.

Например, благодаря гибкости листов гипсокартона можно легко оформить выступы и перегородки волнистой и округлой формы. А лёгкость этого материала даёт возможность сделать многоуровневые потолки.

Возможно также провести отделку стен каркасного дома вагонкой из натуральной древесины или имитацией деревянного бруса. Это придаст дому уютный и эстетичный вид, а заодно и поможет создать уникальный микроклимат.

Дополнительным плюсом можно считать то, что этот материал своего рода «два в одном». После укладки вагонки или обшивки стен имитацией бруса чистовая доводка стен уже не требуется. Однако качественную деревянную вагонку трудно назвать бюджетным материалом, а уложить её своими руками качественно, как и обшить стены имитацией деревянного бруса без помощи профессионалов трудно.

Создание каркаса

Устройство каркаса домаМонтаж каркаса начинается с укладки нижнего бруса

Устройство каркасных стен начинается с укладки нижнего бруса обвязки. Далее строится деревянная решетка: вертикальные столбы и горизонтальные перемычки. Верхняя часть каркаса –также выполняется из бруса. Перед сборкой дерево следует просушить и обработать пропитками, препятствующими процессу гниения и образования плесени.

Кроме того, для усиления мер безопасности рекомендуется обработать брус противопожарным раствором.

Фундамент, на который укладывается нижний обвязочный брус, должен быть гидроизолирован

При устройстве каркаса стены используется брус различного размера, как правило, не менее 150 мм. Данные параметры зависят от климатической зоны и используемого материала теплоизоляции.

Нижний обвязочный брус укладывается на гидроизоляцию фундамента, соединяется в полдерева и крепится скобами и металлическими углами. К основанию брус обвязки крепится при помощи анкерных болтов с затяжной гайкой.

После монтажа стоек укладывается верхний обвязочный слой, который будет служить основой для материала перекрытия. Для верхней обвязки обычно используется сдвоенная доска с прокладкой из утеплителя. Итоговая величина сдвоенной доски не должна превышать размер вертикальной стойки. Подробнее об устройстве пирога стены смотрите в этом видео:

В чем суть строительства

Как понятно из названия, технология заключается в формировании некоего каркаса из дерева (досок или бруса) или металла, с постепенной поэтапной обшивкой его слоями из пленок, мембран, утеплителей и пр. Такая многослойная конструкция стен позволяет добиться хороших тепловых характеристик при достаточно тонких стенах.

Стена дома в разрезе без дополнительного утепления пенопластом

Какие же материалы формируют стену?

• утеплитель минеральная вата
• утеплитель листы пенопласта
• гидроизоляция в виде пленки или мембраны
• пароизоляция в виде диффузионной мембраны
• листы ОСБ
• внешняя и внутренняя отделка

Утепление каркасного дома, как мы написали выше, лучше делать двух видов. Изнутри утепляем дом минеральной ватой, а снаружи – листами пенопласта. Листы пенопласта позволят улучшить звукоизоляции, они являются отличной ветрозащитой и при снижении свойств минеральной ваты со временем (такое может произойти при попадании влаги или росы внутрь стен) позволят сохранить тепловые характеристики дома.

Утепление дома своими руками с помощью матов

Гидроизоляция необходима для защиты утеплителя от влаги, которая поступает снаружи в виде осадков. Ее необходимо укладывать внахлест, фиксируя специальной липкой лентой для утеплителя. Это позволить сделать 100-процентную защиту от воды.

Гидроизоляция стен изоспаном в каркасном доме

Пароизоляция фиксируется с внутренней стороны стены, и позволяет стенам «дышать». Капельки влаги, которые могут конденсироваться в стене, спокойно выводятся в комнаты, благодаря чему утеплитель служит гораздо дольше. При использовании качественных мембран, риск образования грибка на стенах, черных пятен плесени и других побочных эффектах герметичных стен снижается до минимума. А устройство правильной вентиляции каркасного дома полностью убирает эти риски.

Пароизоляция стен изнутри дома с помощью мембраны своими руками

Листы ОСБ прибиваются поверх всей конструкции, и являются основой, к которой будут крепиться отделочные материалы.

Каждый этап работ можно выполнять своими руками благодаря легкости строительного материала. Технология достаточно проста, а начинать ее необходимо со строительства каркаса.

Обшивка дома ОСБ-плитами

Устройство стены каркасного дома

Каждая из несущих стен дома на основе каркаса представляет собой своеобразную конструкцию, в изготовлении которой применены вертикальные опоры, а также горизонтальные перемычки. Пространство между данными материалами полностью заполняется различными наполнителями, а с внешней стороны производится обшивка здания досками и отделочным материалом.

В зависимости от того,какие именно утеплители, а также изоляционные материалы будут выбраны в качестве основных при проведении строительных работ,зависит то, насколько качественно стены будут удерживать тепло внутри помещений.

Особенности стеновой конструкции каркасного дома

Несмотря на всю кажущуюся простоту проведения строительных работ, стены дома на основе каркаса должны отвечать определенным нормам и требованиям, несоблюдение которых может привести к таким негативным последствиям, как утеря большого количество тепла и недостаточный уровень шумоизоляции.

К основным требованиям такого рода можно отнести следующие:

1. Теплоизоляционные и звукоизоляционные материалы должны быть выбраны в соответствии с нормами качества, а также находиться в оптимальной ценовой категории во избежании лишних денежных затрат.
2. Стены здания должны быть определенной толщины, которая соответствует климатической зоне, в которой производится строительство дома или иного сооружения.
3. Строительство должно происходить в соответствии с определенными правилами, применяемыми к укладке и монтажу того или иного материала.
4. Для того, чтобы избежать попадания влаги и конденсата на материалы, находящиеся непосредственно во внутренней начинке слоеного пирога стены, при их укладке следует воспользоваться специальными полиэтиленовыми пленками особой прочности.
5. Также следует соблюдать нормы укладки теплоизоляционных материалов, чтобы избежать их намокания посредством попадания осадков, например, снега или дождя.

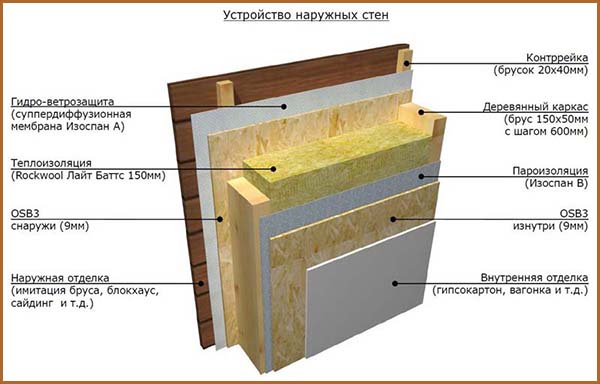

Устройство внешних стен

Внешние стены каркасного дома состоят из нескольких основных слоев. Для более наглядного объяснения данные слои приведены в порядке, берущим начало от внутренней стены дома:

В качестве каркаса здания применяются деревянный бруски различной толщины, из которых предварительно собирается своеобразная рама. Далее данная конструкция обшивается досками, которые необходимо обработать специальными химикатами, препятствующими образованию гнили и плесени.

Внутренняя отделка. К данному слою относятся такие материалы, как гипсокартон, штукатурка, бетон. То есть, непосредственно то, что используется в качестве завершающей, декоративной отделке стен. Слой пароизоляции. Для данной цели применяются материалы, которые препятствуют утере стенами здания основного количества тепла, а также препятствуют образованию конденсата, способствующего разрушению внутренних слоев. Соответственно, к выбору данного материала следует подойти со всей серьезностью.

Далее следует слой утеплителя. Наиболее оптимальным вариантом в данном случае будет базальтовый утеплитель, который обеспечивает не только эффективное удержание тепла, но и способен прослужить в течение длительного периода времени.

Плита ОСП.

Внешняя итоговая отделка. В данном случае возможно использование различных декоративных материалов, таких, например, как металлосайдинг.

Устройство внутренних перегородок каркасного дома

Преимущественно устройство внутренних стен дома производится тем же образом, что и внешних. Единственным исключением является отсутствия слоя пароизоляции и внешней декоративной отделки, которая, соответственно, заменена на внутреннюю.

Однако, существуют упрощенные способы возведения внутренних стен каркасного дома, которые могут использоваться в том случае, если бюджет строительства весьма ограничен. Для этого применяются листы гипсокартона, которые устанавливаются на деревянную каркасную раму.

Однако, такой метод строительства не может обеспечить достаточного уровня шумоизоляции, а также теплоизоляции. Соответственно, применяется он лишь в исключительных случаях, когда отсутствует возможность использования других технологий и материалов.

Проекты

Проекты каркасно-щитовых домов имеют большое разнообразие. Одноэтажные просторные дома имеют большую площадь, но это в том случае, если размеры участка позволяют не экономить землю под строительство. Если же участок ограничен, на нем можно поставить только небольшой дом размерами 5х5 или 6х4 м, то выбирают двухэтажные или мансардные варианты.

Компактный 1-этажный каркасно-щитовой дом 11,40 x 10,46 м

В проекте заложены:

• 2 санузла, кухня, гостиная;
• тамбур, холл, спальня и терраса.

Представленный проект жилого дома предлагает отделку стен снаружи сайдингом. В качестве фундамента использована монолитная плита. Каркас дома выполнен из древесины как снаружи, так и внутри, а уж для перегородок использованы листы ГКЛ на металлокаркасе. Первый этаж: пол по монолитной плите, перекрытие на чердаке — деревянные балки. Дом оснащен многоскатной крышей с битумной черепицей на крыше. Окна — металлопластик.

Одноэтажный дом со встроенным гаражом и террасой 14,03 х 13,54 м

Планировка проекта содержит:

• 3 спальни, кухня, гостиная, холл;
• санузел, ванная, бойлерная, зимний сад, гараж.

Дом установлен на свайный фундамент, деревянный каркас с тепло- и шумоизоляцией между стойками. Для внешних отделочных работ использованы камень и штукатурка, в качестве кровельного материала — битумная черепица. Для внутренних отделочных мероприятий — ГКЛ на металлическом каркасе.

Одноэтажный дом с мансардой, гаражом, верандой и лоджией 167,79 кв. м

Планировка просторного дома предусматривает:

• 2 холла и тамбур;
• гостиная, кухня, веранда;
• столовая, санузел, бойлерная, гараж, веранда.

Дом установлен на свайно-ростверковом фундаменте, деревянный каркас для наружных и внутренних стен, перегородки из ГКЛ, металлопластиковые окна, деревянная лестница на мансардный этаж. Пол первого этажа настелен по деревянным балкам перекрытия. Многоскатная крыша накрыта металлочерепицей.

Проект двухэтажного жилого дома с террасами 125,57 кв. м

В этом проекте планировкой заложены:

• спальня, кухня, гостиная;
• холл, бойлерная, санузел.

Для наружной отделки здания использована штукатурка, под штукатуркой – деревянный каркас и утеплитель из минеральной ваты. Для внутренних стен также использован деревянный каркас и ГКЛ. Здание собрано на свайно-ростверковом-буронабивном фундаменте. Кровельный материал — металлочерепица, окна деревянные.

Стены каркасных домов – их устройство и технологии возведения

Возведенные с соблюдением технологии стены – это комфортный микроклимат в доме, широкие возможности по оформлению его интерьера и безопасность.

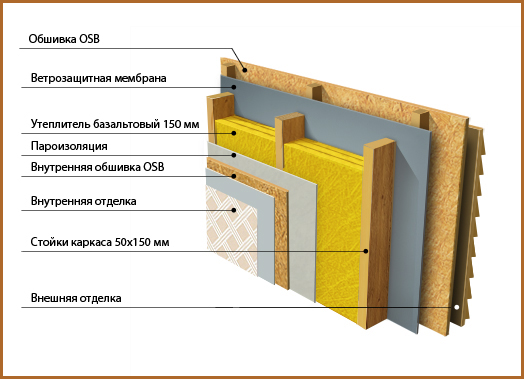

Послойная конструкция стены

Все наружные стены каркасных домов – это «пирог» из различных материалов. Образуют они его следующим образом:

1. Закрепленный на фундаменте каркас с наружной стороны покрывают материалом обшивки.
2. Его укрывают слоем гидроизоляции.
3. Поверх гидроизоляции крепят обрешетку для монтажа фасадного отделочного материала.
4. Изнутри между стойками каркаса укладывают утеплитель.
5. Укрывают его пароизоляционным материалом.
6. Монтируют внутреннюю обшивку стен. Обычно она служит основой для работы с чистовым отделочным материалом.

В результате получается многослойный «пирог» стены, который демонстрирует высокие прочностные и изоляционные характеристики. Однако не всегда имеет место весь комплекс работ. Его полнота зависит от выбранной технологии строительства.

Канадская и финская технологии поднятия стен каркасных домов

Канадская и финская технологии каркасного строительства позволяют возвести жилой дом из экологичных стройматериалов в короткие сроки. Однако у них есть одно принципиальное отличие. Заключается оно в способе поднятия несущих стен каркасного дома.

Финская технология предполагает выполнение всех работ по возведению стен – от монтажа каркаса до пароизоляции – непосредственно на строительной площадке.

Канадская технология позволяет еще больше сократить сроки строительства дома за счет использования готовых SIP-панелей. Обычно они представляют собой «пирог» из двух слоев обшивочного материала и уложенного между ними утеплителя. Толщина панелей и используемые для ее изготовления материалы могут варьироваться.

Обратите внимание! После установки каркаса, его утепления и обшивки чистовым материалом толщина стен для средней полосы России составляет 150-200 мм

Теплоизоляция стен – выбор материала и его укладка

Правильно подобранный утеплитель для каркасного дома обеспечивает не только комфортный микроклимат в нем в любое время года. Низкий показатель теплопроводности и грамотная укладка материала существенно снижают расходы электроэнергии.

Один из основных теплоизоляционных материалов, используемых в каркасном строительстве, – это минеральная вата. Она хорошо сохраняет тепло, обеспечивает качественную шумоизоляцию, но боится намокания и в небольшом количестве выделяет в воздух вредные вещества. Оптимальная плотность минеральной ваты для каркасных стен – 30-50 кг/куб. м.

При работе с минватой использование средств индивидуальной защиты обязательно.

По эксплуатационным свойствам ее превосходит эковата – целлюлоза со специальной пропиткой. Она не боится намокания, экологичная и негорючая, прекрасно заполняет все пустоты. Однако для укладки эковаты придется привлекать опытных специалистов.

Пенопласт – устойчивый к влаге и экономичный материал, который не выделяет никаких веществ и не дает усадку. Однако хрупкость, усиливающаяся при низких температурах, и горючесть делают его невостребованным в каркасном строительстве. Гораздо практичнее и устойчивее к внешним воздействиям является «родственник» пенопласта – экструдированный пенополистирол.

Любой утеплитель укладывают между стойками каркаса так плотно, чтобы не оставалось никаких пустот и зазоров.
