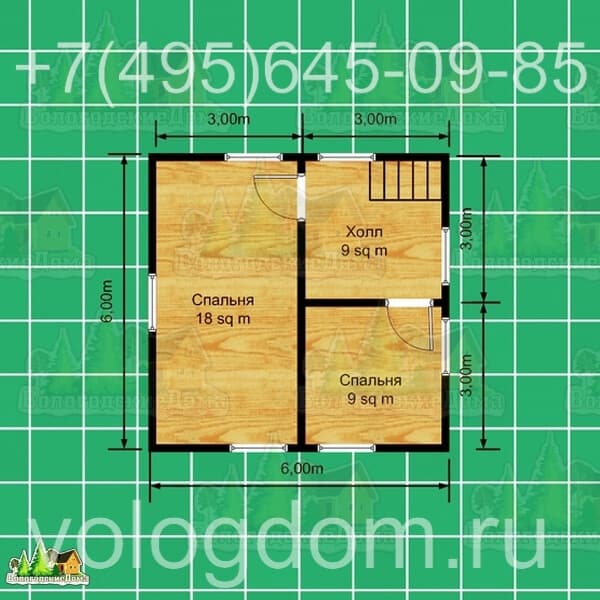

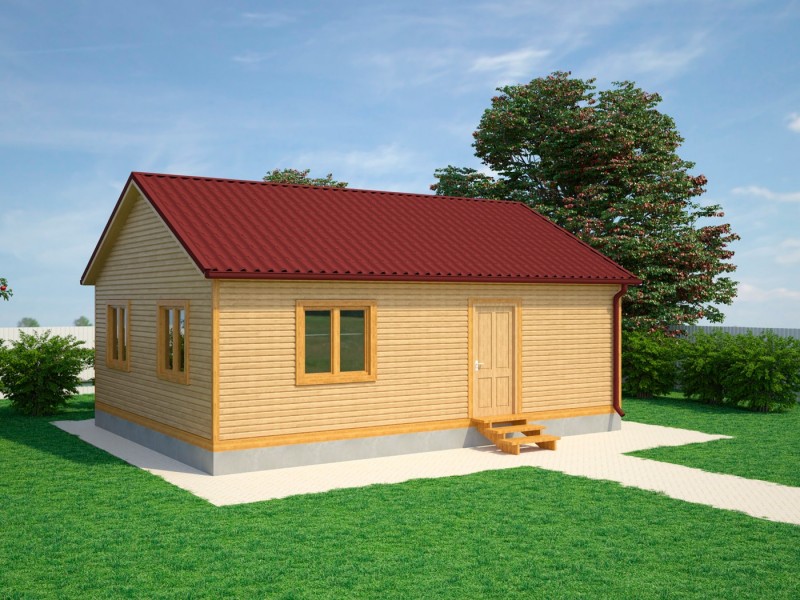

Каркасный дом 6 на 6: фото-примеры и планировка

Двухэтажные дома с мансардой или террасой

Жилой дом

Как и в случае с одноэтажными проектами, рассмотрим вариант с максимальным использованием жилой площади. Проект имеет два полноценных этажа с террасой, расположенной в виде пристройки к несущим стенам. Строительство такого дома также не потребует строгих чертежей. Расположение комнат общего назначения на первом этаже упрощает монтаж систем водоснабжения и канализации.

Монтаж электрических сетей можно производить открытым способом. Для возведения здания по этому проекту своими руками потребуются лишь общие навыки строительства и соблюдение основных правил и приемов каркасного строительства (правильный монтаж каркаса и проемов, соблюдение технологии утепления).

Дом из какого материала Вам нравится больше всего?

Дом из бруса
25.11%

Дом из кирпича
18.86%

Бревенчатый дом
14.69%

Дом из газобетонных блоков
15.46%

Дом по канадской технологии
11.67%

Дом из оцилиндрованного бревна
3.94%

Монолитный дом
4.14%

Дом из пеноблоков
2.98%

Дом из сип-панелей
3.14%

Проголосовало: 3118

С террасой

Вполне похожий проект, но терраса занимает часть жилой площади первого этажа. Для двухэтажного здания такую планировку уже можно не называть проигрышной. Небольшое усложнение проекта ведет к неповторимому дизайну готового объекта. Как еще можно обыграть дом габаритами 6х6 метров?

С террасой и балконом

Отдых на свежем воздухе можно организовать не только на первом этаже. Просторный балкон, даже в ущерб площади спальных комнат подарит вашему дому еще капельку уюта.

Весьма интересный проект с террасой и балконом в виде эркера. Такой вариант потребует некоторых знаний в области строительства каркасных сооружений и точный расчет стропильной системы. До этого мы рассматривали только варианты с простой двускатной крышей. Такие кровли не потребуют сложной системы стропил, необходимо лишь установить стропильные фермы с заданным шагом. В этом же проекте потребуется расчет нагрузок и правильное расположение каждой из стропильных балок.

Широкое распространение при строительстве каркасных домов приобрели мансардные этажи. Конечно, это немного уменьшает полезную площадь второго этажа, но значительно снижает затраты на его возведение, ведь стенами для мансардного этажа служит стропильная система. Ключевой особенностью мансардных каркасных построек является утепление мансарды по стропилам.

Здесь важно соблюдать технологию утепления, применение правильных строительных пленок и мембран, порядок обрешеток и контробрешеток. Мансардный этаж можно выполнить двумя способами: посредством монтажа двухскатной кровли с высоким коньком либо с помощью сооружение ломаной мансардной кровли

С мансардой

Мансардный этаж с высоким коньком. Площадь второго этажа уменьшается на 25%, но по сравнению с полноценным вторым этажом расходы на строительство снижаются более чем на 40%. Проект не имеет сложной планировки, но прелесть каркасного дома 6х6 метров в том, что перегородки можно устанавливать после возведения дома под крышу.

Типовой проект № 2

Еще один проект с мансардным этажом за счет ломаной кровли. Аналогичная площадь второго этажа и такая же планировка. Изменяется лишь конструкция стропильной системы.

Мы рассмотрели лишь малую часть возможных проектов для каркасного дома 6х6. Дома таких габаритов не требуют промежуточной несущей стены, так что вариации планировок рассматривать нет смысла. Вы можете «раскроить» вашу жилую площадь в соответствии с собственными предпочтениями и потребностями вашей семьи.

Разработка проекта

Как построить каркасный гараж: материалы и особенности, этапы работ, примеры на фото

Строительство каркасного дома с первого взгляда кажется непростой задачей. Почитав статьи в интернете или посмотрев ролики, никто не станет специалистом. Но общее представление он получит. Возможно, подберет себе проект, устраивающий по планировке и внешнему виду. Но одного рисунка и чертежа недостаточно.

Чтобы не упустить важных моментов, правильно рассчитать этапы работ, потребность в материалах, прокладку инженерных коммуникаций, составляют проект. Это можно сделать самостоятельно или заказать комплект документов в архитектурном бюро или специализированной организации.

Эскиз должен содержать план этажа с подробными размерами, виды фасадов, вертикальный разрез дома. Рабочие чертежи каркасного дома 6х6 метров для постройки своими руками включают схему фундамента, раскладку элементов каркаса, крыши, кровли, рисунки узлов. Спецификации, или расходная часть, дает представление о необходимых строительных материалах, комплектующих, крепеже. Детально рассматривается прокладка электрических кабелей, водопроводных и канализационных труб, система вентиляции.

Создание плана (проекта)

Дом с мансардой: фото, проекты, особенности планировок. дома 6 на 9 с мансардой из пеноблоков фото и планировка

После принятия решения нужно определиться, каким образом будет осуществляться строительство. Среди важнейших факторов, которые могут повлиять на процесс, являются:

Климат местности;
Состояние грунта;
Назначение постройки;
Финансовые возможности.

Эти пункты определяют, какие материалы будут использоваться при строительстве, особенности конструкции дома, строение фундамента. Рекомендуется составить хотя бы общий план и примерную смету, это облегчит дальнейший процесс.

План строения и каркаса можно рассчитать самостоятельно, в том числе с помощью специальных компьютерных программ, заказать проект в строительных организациях, которые занимаются подобными работами, а также использовать типовые наборы чертежей, изменив их своими силами, в соответствии с личными требованиями.

Одноэтажный каркасный дом не так сильно воздействует на грунт, как прочие (особенно кирпичные и панельные) постройки, однако необходимо хотя бы примерно рассчитать нагрузки на несущие конструкции, учесть воздействие ветра и особенности местного климата.

Выбор типа кровельной системы

Если с возведением каркаса и стен деревянного дома проблем не возникает, то по строительству кровли, как правило, появляется целый ряд вопросов. Они касаются как выбора типа стропильной системы, так и самого устройства и фиксации ее основных элементов. Каркас крыши является одним из основных частей каркасного дома, так как на него идет основная нагрузка с крыши (стропила – важнейший элемент). Крыша каркасного дома чаще всего делается из деревянного бруса, она может иметь различный вид, уклон и принцип возведения.

Для того, чтобы определиться с типом кровельной системы, необходимо учитывать размеры и особенности самого здания. Крыша каркасного дома в первую очередь зависит от размера постройки и предпочтений владельца. Если здание будет иметь ширину более 6 метров, то для установки надежной кровли необходимо еще во время заливки фундамента сделать внутренние несущие стены – одну или две. Кровлю можно возводить своими руками.
Висячая стропильная система выбирается для небольших зданий. При таком типе, стропильные ноги каркасного дома опираются только на боковые стены дома. В результате, при большой ширине здания под тяжестью кровли возникает весьма опасный провис стропил.

Чтобы снизить риск провисания, для зданий шире 6 метров устраивают наслонную стропильную систему, при которой кровля имеет дополнительный упор на внутренние несущие стены. Как правило, это либо одна стена по центру, или две параллельные.

Составляющие стропильной системы и кровли

Стропильная система – это скелет крыши, от которого зависит безопасность жителей и надежность всего дома.

Ее можно возвести своими руками, используя следующие материалы:

доска обрезная 50Х150 мм
брус 150Х150 мм

Все деревянные элементы должны быть в обязательном порядке обработаны огнебиозащитой и хорошо высушены. Лучше всего подходит древесина камерной сушки (или технической, как ее еще называют).

Идеально подходит дерево хвойных пород, в которых присутствуют смолы, создающие дополнительную защиту от короедов.

Стропильная система состоит из следующих элементов:

Стропильный ног.
Прогонов.
Стоек.

А сама конструкция каркаса крыши включает в себя еще чердачное перекрытие, решетку и обрешетку

Обратите внимание, что помещение под крышей может использоваться собственно как чердак, а может быть устроено как мансордное жилое помещение. Если на чердаке будет нежилое пространство, то для перекрытия пойдет доска 50Х150 мм

Если же предполагается обустройство жилой мансарды или вы планируете в будущем вариант перевода чердака в жилое помещение (например, в кабинет), то для перекрытия необходимо брать брус 150Х150. Брус будет укладываться на мауэрлат, что сделает перекрытие весьма прочным.

Обрешетка выполняется, как правило, тоже брусом, однако выбирается сечение 40х40 или 50х50 мм. Такая толщина достаточна для того, чтобы выдержать любой вид кровельного материала.

При приобретении любых деревянных элементов, обратите внимание на качество. Брус должен быть ровным, без изгиба, без темных пятен и плесени

Даже небольшое искривление бруса может повлечь большие сложности при его укладке и последующих работ.

При работе со стропильной системой вам также понадобятся металлические шпильки (чтобы прикрепить брус к мауэрлату) с резьбой, крепежные элементы (саморезы, шпильки диаметром 8 и 10мм) для соединения стропил между собой, оцинкованные гвозди, скобы и кронштейны для крепления стропильных ног к мауэрлату.

Работы над кровлей начинаются с устройства мауэрлата своими руками. Мауэрлат в каркасном строительстве часто заменяется на брус внешней обвязки, то есть брус, соединяющий все четыре стены дома в одну конструкцию. В качестве мауэрлата или верхней обвязки используется брус 100х150 или 150х150 мм. Подробнее об устройстве бруса верхней обвязки читаем здесь.

Когда эти работы выполнены, можно начинать выводить фронтон и приступать к устройству стропильной системы. Все работы могут выполняться своими руками, это не так сложно, однако один-два помощника вам все-таки потребуется.

Вся обработка стропильных балок перед сборкой и установкой производится на земле. Желательно выбрать ровную площадку, на которой можно гораздо легче обрезать брус в нужный размер, сделать выпилы или пазы, просверлить крепежные отверстия. Когда элемент готов, его можно поднимать наверх и приступать к фиксации.

Этапы строительства под ключ

Возведение каркасного дома 6 на 6 с мансардой под ключ позволяет будущим хозяевам быть уверенными в качестве используемых стройматериалов и соблюдении технологии процесса. Проект, по которому осуществляется строительство, может быть типовым (в него допускается вносить правки) или индивидуальным. Все детали (выбор утеплителя, отделочных и кровельных материалов) согласовываются с заказчиком. Дома, предлагаемые строительными организациями, возводятся по следующим технологиям:

По канадской. Подготовленный каркас заполняется утеплителем (это может быть минеральная вата или пенополистирол). С внешней стороны конструкция защищается ветро- и влагозащитной мембраной, изнутри — слоем пароизоляции. Затем стены с двух сторон зашиваются плитами OSB (дополнительно может использоваться доска или ЦСП); для пола используется влагостойкая фанера. Для внутренней отделки выбирают гипсокартон, для внешней — сайдинг или клинкерный кирпич.

Узлы каркасной конструкцииИсточник yandex.ru

По финской. Стеновые конструкции с заложенным утепляющим слоем (целлюлозная эковата) с двух сторон обшивают тонким профилированным брусом (по финской технологии гидроизоляция не нужна). Для устройства полов и перекрытий используют дерево.

На практике от данных схем нередко отходят и заменяют те или иные материалы (особенно в кровельном пироге мансардного этажа), добиваясь улучшения эксплуатационных характеристик постройки. В целом, если вы остановили выбор на каркасника с мансардой, алгоритм строительства под ключ будет выглядеть следующим образом:

Выбор проекта. Чаще всего он требует индивидуальной адаптации под условия участка или ваши личные пожелания. Проект может включать веранду, террасу, балкон или эркер, а также гараж в качестве пристройки. Детали проекта согласовываются, заключается контракт, где прописываются обязательства сторон.
Подготовка участка. При необходимости участок подготавливается под застройку; доставляются пиломатериалы.

Монтаж каркасаИсточник yurlkink.ru

Устройство фундамента. Тип основания выбирается в зависимости от проекта и особенностей грунта. Для одноэтажных домов обычно рекомендуется столбчатый фундамент, для жилья с мансардным этажом лучшим выбором станет ленточный и свайно-ростверковый.
Сборка каркаса. Монтируется нижняя обвязка, основа каркаса. Каркас собирается из горизонтальных (балок) и вертикальных (стоек) деталей с использованием укрепляющих диагональных элементов. Каркас первого этажа завершается монтажом перекрытий потолка.
Внутренние стены и перегородки. Используется та же технология, которая выбрана для внешней конструкции. Утепляющий слой внутри стен берет на себя роль звукоизолятора.
Монтаж стропильной системы мансардного этажа, сборка кровельного пирога с финишным покрытием. Если предполагается, что мансарда будет жилой, проводится ее дополнительное утепление.
Фасадная облицовка. Проводится одновременно с монтажом дверей и стеклопакетов.
Прокладка инженерных коммуникаций, завершающая отделка интерьера.
Своевременная (предусмотренная контрактом) сдача объекта.

Индивидуальный проект с мансардой и вторым светомИсточник poclevkin.ru

Монтаж каркаса одноэтажного дома

На этом этапе считается, что все необходимые уточнения произведены и внесены в проект, поскольку начинается сборка дома из изготовленных на заводе элементов

Любые попытки «коррекции» или наспех производимые исправления способны нанести непоправимый ущерб будущему коттеджу, именно поэтому так важно обговорить все детали на стадии проектирования, чтобы потом не пришлось терять время и деньги

Это же относится к выбранной согласно расчетам толщине стены, которая равна толщине утепляющего слоя и совпадает с сечением стоек. Самый минимальный размер – 150 мм, более тонкие стены не обеспечат требуемой теплонесущей способности. Исключение могут составлять садовые домики, не рассчитанные на длительное (круглогодичное) проживание.

Сам по себе монтаж стоек ничего сложного не представляет, необходимо только строго соблюдать очередность и проверять вертикальность, а также диагонали (в нижней и верхней плоскостях).

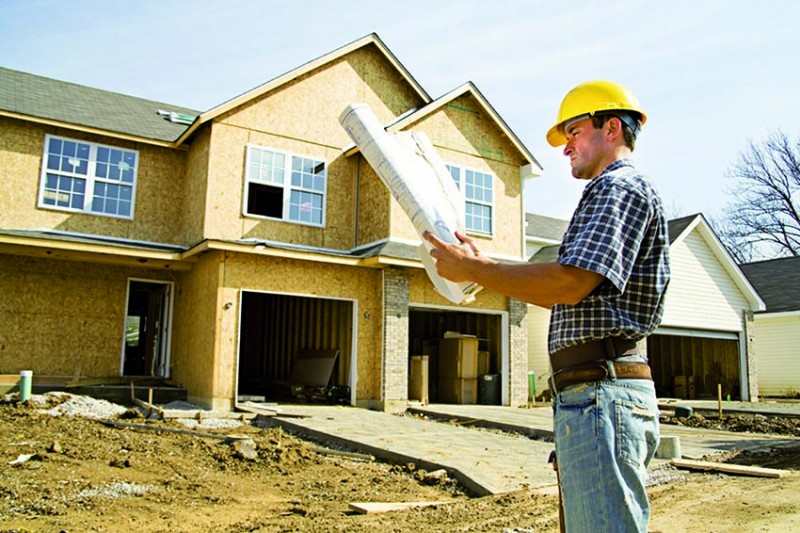

Проект каркасного дома

Без предварительного плана строительство каркасного дома нереально. Проект каркасного дома включает в себя следующие этапы проектирования:

Проектирование планировки положения каркасного дома, сообразно правилам и стандартам размещения жилого здания на участке;
Архитектурное проектирование – создание плана дома, чертежей, расчет необходимого количества строительных материалов;
Конструктивное проектирование включает в себя выбор типа фундамента, формы каркаса дома, перекрытий, формы крыши;
Проектирование системы отопления, вентиляции, канализации, водоснабжения и системы электричества;
Расчет стоимости материалов и работы строителей, рабочих;
Организация строительства;
Обустройство участка.

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

свайный или столбчатый;
ленточный малого или глубокого заложения;
плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

механический состав;
уровень грунтовых вод;
несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

ввинчиванием;
забивкой;
заливкой бетона в скважину;
кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

по углам здания;
под пересечениями стен и перегородок;
в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

Выкопать траншею глубиной 50-70 см.
Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
Установить опалубку из досок, фанеры.
Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
Смонтировать арматурные каркасы.
Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

хорошее утепление для снижения теплопотерь;
готовый под отделку пол первого этажа;
выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

Вентиляция

Вентиляция каркасного дома должна быть четко определенна и продумана еще на этапе проектирования. При правильном выполнении вентиляции, в доме будет обеспечен оптимальный микроклимат.

Вентиляция может быть:

Естественной (форточки, окна вентиляционные трубы);
Искусственная с установленным вентилятором (например, кухонная вытяжка);
Комбинированная, когда используются оба вида вентиляции;
Совмещенная с воздушной системой отопления.

Вентиляция просто необходима на кухне и туалете. При этом благодаря особой конструкции дома, все элементы вентиляции можно скрыть за стенами.

Особенности

Каркасный дом в своей основе имеет каркас, на который и приходится основная нагрузка. В связи с этим стены можно сделать тоньше, чем увеличить внутреннюю полезную площадь дома.

На каркас крепятся панели или более крупные щиты, поэтому такие дома могут быть из СИП-панелей или каркасно-щитовыми. В целом устройство элементов схоже – между 2 деревянными «пластинами» закладывается слой утеплителя, после чего они монтируются на каркас.

СИП-панели имеют меньшие размеры и представляют собой 2 ДСП панели (фанеры или фиброцемент), между которыми заключен утеплитель (пенопласт или минвата). Обычно имеет меньшие размеры по сравнению со щитами, поэтому для монтажа не требуется привлечения спецтехники.

Щиты собираются на заводе и представляют собой многослойный пирог», включающий наружную и внутреннюю стороны, между которыми проложен утеплитель и пароизоляция. Нередко такие щиты имеют наружную облицовку и черновую внутреннюю отделку. Собирать каркасно-щитовые дома быстрее, однако, из-за большего веса элементов усложняется транспортировка, для крепления их к каркасу нередко требуется кран.

Щиты могут быть выполнены в виде укрупненных частей дома – в таком случае они бывают глухими и оснащенными дверными и оконными проемами. Кроме того, каркасное строительство может вестись с применением панелей в разобранном виде – на стройплощадку доставляются пронумерованные элементы, которые собираются вручную. Все слои (утепление, гидро- и пароизоляция) накладываются своими руками поочередно.

Особенностью каркасного дома 6х6 м является его небольшой вес, что позволяет отказаться от сложного, имеющего дополнительное армирование фундамента. Достаточно будет мелко заглубленного ленточного, свайного или плитного оснований. Подобного рода фундаменты позволяют вести строительство даже на подвижных грунтах. Приступать к отделке можно сразу после строительства – дом не дает усадки.

Отличительной чертой домов на каркасе является высокая скорость возведения и возможность круглогодичного монтажа (исключение – организацию фундамента лучше вести в теплое время года). Подобные строения собираются по принципу детского конструктора. После предварительного проектирования на заводе под конкретные чертежи изготавливаются элементы, которые пронумеровываются и доставляются на стройплощадку.

Благодаря использованию минеральной ваты или пенополистирола удается добиться высокой теплоэффективности строения, чем снизить затраты на отопление. Легкость фундамента, доступность материалов, минимум затрат на строительство и привлечение рабочей силы – все это обуславливает меньшую себестоимость строительства.

Минусы каркасных построек

Частые проблемы с утеплителем – порча или износ, из-за поселения насекомых или грызунов, сложности решаются с помощью специальной обработки.
Низкая шумоизоляция при неправильном монтаже систем вентиляции.
Минусы домов-каркасников – высокая пожароопасность при использовании дерева и легковоспламеняющихся утеплителей.
Не долговечность конструкции, небольшой срок эксплуатации.
Относительная устойчивость конструкции – излишние вибрации, как например от стиральной машины, могут нарушить устойчивый баланс.

Свести риски к минимуму поможет правильный подбор качественных строительных материалов и грамотная противопожарная обработка.

На заметку
Очень часто к минусам домов из каркаса относят холод и продуваемость в зимний период, поэтому стоит заложить в проект утепление внешнего фасада с помощью кирпича или каменных панелей, это позволит сохранить тепло и быстро прогреваться дому.
