Каркасный гараж из дерева и профиля своими руками: чертежи, пошаговая инструкция с фото и видео

Фундамент под каркасный гараж

Поскольку сооружение получается достаточно легким, использование монолитных или блочных фундаментов ленточного или плитного типа не имеет большого смысла. Даже в том случае, когда планируется устройство смотровой ямы, лучше сделать ее отдельно, а всю постройку снабдить более легким основанием.

При сравнительно низком уровне грунтовых вод и отсутствия плывущих (плотные глины, тяжелые суглинки) грунтов на участке можно использовать опорно-блочный фундамент. Опоры выкладываются из фундаментных блоков или кирпича, с заглублением в грунт на 20…50 см. Поверх блоков устраивается обязательная гидроизоляция и ростверк из бруса.

Удобен также фундамент на основе винтовых свай. В этом случае после первичной установки оголовки свай выравниваются по горизонтали, устраивается ростверк по гидроизоляции. Если в качестве каркаса здания будет использоваться металлопрокат, логично и ростверк делать металлическим, соединяя элементы сваркой.

В такой конструкции можно сразу же предусмотреть установку стоек и портала – обрамления гаражных ворот.

Устройство ленточного фундамента мелкозаглубленного типа имеет смысл при создании постройки на базе металлического каркаса с относительно тяжелой обшивкой и планируемым устройством отопительной системы.

Для плывущих грунтов, сложного состава грунтов можно выбрать ленточный фундамент глубокого заложения – нижняя грань основания находится ниже глубины промерзания грунтов на 20…50 см. С таким основанием желательно устраивать также отмостку.

Наконец, при плывущих грунтах и желании впоследствии построить более капитальную конструкцию можно применять плитные фундаменты.

При любом типе монолитного основания желательно сразу же устраивать закладные для крепления стоек каркаса и ростверка.

Ниже показаны варианты для деревянного (слева) и металлического (в центре и справа) каркаса.

Гидроизоляция по верхней плоскости элементов фундамента обязательна при любом его типе.

Готовые проекты

Строительство каркасного гаража по своей технологии проще, но без составления проекта не обойтись. Чтобы понять, каким должно быть будущее строение, можно позаимствовать идеи уже с готовых схем. Для облечения задачи представим несколько проектов, которые пользуются наибольшей востребованностью у потребителей.

Простые варианты

Вариантов каркасных гаражей предназначенных для одного автомобиля с небольшим запасом для хранения вещей и инструментов существует много. На рассмотрение будут представлены самые удобные проекты с разным функциональным наполнением:

Построить каркасный гараж можно из досок размерами 6×4 м – простейшая конструкция с двускатной крышей. Фундамент монтируется из бетонных плит. В проекте предусмотрено наличие небольшого окна для обеспечения дневного освещения. Кроме гаражных ворот, устраивается дверь для выхода на улицу.

Деревянный гараж на 2 машиныИсточник es.decorexpro.com

Гараж с дополнительной кладовой. В проекте учтено место для одного автомобиля и подсобного помещение, обустраиваемое под кладовую. Запланировано окно в одной из боковых стен и дверь, через которую можно попасть в подсобку.

Проект гаража с кладовойИсточник sk-amigo.ru

Простой гараж с односкатной крышейИсточник ro.decorexpro.com

Вариант эконом. Строение 6×4 м. В нём предусмотрено место для одного авто. В таком помещении можно распланировать место для полок для хранения инструментов и размещения стола-верстака. Входные двери и окна не предусморены.

Гараж для одной машины обойдется недорогоИсточник sk-amigo.ru

Гараж, совмещённый с домом, что позволяет сэкономить материал на постройке одной стены. Преимуществом является тот факт, что предусмотрен ход из дома в гараж. Дополнительной двери на улицу и окон нет. Размеры позволяют разместить не только автомобиль, но и маленькую мастерскую или хозблок.

Гараж, прилегающий к домуИсточник kievnovbud.com.ua

Двуместные гаражи

Во многих семьях, особенно живущих за городом, имеется в обиходе два автомобиля. В этой ситуации вполне логично сооружать гараж по каркасной технологии на две единицы техники. Ниже рассмотрены несколько вариантов:

Простой проект каркасного гаража 6×8 м. По себестоимости недорогой, но надёжный для сохранности автомобилей. В нём предусмотрена перегородка для разъединения мест для техники. Дверь для выхода из постройки отсутствует, но спроектированы окна на боковых стенах. Конструкция, рассчитанная для хранения двух автомобилей с дополнительным подсобным помещением. В нём может устраиваться как кладовка для хранения вещей, так и мастерская. Обязательно предусматривается входная дверь через кладовую. Места для машин не разделяются перегородкой. Ворота раздельные.

Гараж на 2 машины с двойным въездомИсточник lybi.meboganucy.ru.net

Гараж на 2 автомобиля с одним общим заездомИсточник recreationwishlist.org

Строительство каркасного дома наглядно в видео:

Отображение проекта на бумаге

Ознакомившись с нюансами профессиональных проектов и выбрав интересные моменты, приступают к накидыванию идей на бумаге. Для начала определяются параметры гаража и наносятся на схему. Стандартные размеры:

• 5×6 м;
• 4,5×6 м;
• 6×6 м;
• 6×8 м.

Последний вариант выбирается для постройки двуместного строения. Если требуются большие габариты, то можно увеличить любой параметр вдвое.

После нанесения периметра, отмечают перегородки, размещение окон дверей и прочих желаемых элементов. В случае устройства подсобного помещения, для него отводиться место площадью около 2 м2. Потолочный уровень для удобства монтажа ворот планируется не ниже 2 м.

Схематическое изображение гаражаИсточник b8.mxc.com.ru

В зависимости от установленных размеров, рассчитывается количество материала.

Каркасная конструкция отличная альтернатива капитальному строению, если есть стеснение в финансах. Кроме того, многие потребители предпочитают его из-за значительного сокращения времени на постройку. Но, нельзя игнорировать такой процесс, как составление подробного плана с нанесением всех соответствующих обозначений. Соблюдение технологии – гарантия качества будущего строения.

Пошаговая инструкция строительства гаража

Построить каркасный гараж своими руками очень легко, если следовать подробной инструкции.

Технология возведения столбчатого и свайного фундамента

Фундамент для каркасного гаража можно выполнить из бетонных блоков или винтовых свай. Процесс создания фундамента из бетонных блоков состоит из следующих шагов:

1. Можно купить готовые бетонные блоки или отлить их самостоятельно. Для этого вам понадобятся формы и арматура. Для приготовления раствора используйте цемент, речной песок, щебень, воду. Формы можно изготовить из досок или фанеры. Они представляют собой ящики без дна с соотношением сторон 2:1. Формы устанавливают на накрытый полиэтиленом стол.
2. Заливка форм происходит в два этапа. Сначала их заливают наполовину, затем укладывают нарезанную арматурную сетку, и заливают формы до конца. После извлечения из форм блоки нужно просушить в течение нескольких недель.
3. Теперь необходимо подготовить площадку для гаража. Её очищают от мусора, корней, слегка заглубляют и выравнивают. После этого площадку рекомендуется засыпать песком, и сделать разметку по периметру будущего гаража.
4. Бетонные блоки укладывают в два ряда, перевязывают их между собой цементным раствором и кладочной сеткой. Первый ряд заглубляют в землю, второй кладут сверху на него. Затем нужно дать раствору просохнуть в течение нескольких суток.
5. Внешнюю сторону фундамента нужно гидроизолировать битумной мастикой, которая наносится в 2–3 слоя (каждому из них необходимо надо давать время просохнуть).
6. После этого можно сделать песчаную засыпку до уровня поверхности грунта.

Бетонные блоки для фундамента под каркасный гараж можно сделать самому

Фундамент на винтовых сваях своими руками также обустроить несложно:

1. В местах установки свай нужно вырыть неглубокие ямки.
2. Сваи необходимо вставить в них и вворачиваются в грунт с помощью рычагов. При этом нужно выравнивать их по вертикальному уровню.
3. После установки всех опор верхушки нужно подрезать по горизонтальному уровню.
4. Полости внутри свай залить бетоном.
5. Устанавливают оголовья, к которым крепится ростверк.

Подробная инструкция сбора деревянного каркаса

Для этого нужно:

1. Поверхность фундамента гидроизолировать рубероидом в 1–2 слоя. Это делается для предупреждения гниения древесины.

2. На рубероид уложить брус нижней обвязки по периметру конструкции. В углах его соединить врубками и шпонками.

3. Установить угловые и боковые стойки. Минимальное расстояние между ними — 2 м. Стойки крепятся к нижней обвязке на металлические уголки нагелями и саморезами. После установки стоек на них кладётся и крепится брус верхней обвязки.

4. Установить промежуточные стойки из доски на расстоянии 0,5 м друг от друга. Между ними с помощью уголков и саморезов прикрепить горизонтальные перемычки. Расстояние между стойками и высоту крепления горизонтальных стяжек удобно подбирать по размерам утеплителя, чтобы потом не пришлось монтировать для него дополнительную обрешётку.

Поскольку гараж будет с односкатной крышей, то одна из стен должна быть выше. Это учитывается при установке вертикальных стоек, которые нужно делать разной высоты.

Монтаж крыши на постройке из дерева

Монтаж односкатной крыши для каркасного гаража выполняется в следующей последовательности:

1. Балки перекрытия крепятся к брусу верхней обвязки с помощью нагелей или гвоздей.
2. На балки укладывается пароизоляционная плёнку. Её не нужно сильно натягивать, она должна слегка провисать — не более, чем на 0,5 см.
3. Поверх плёнки крепится обрешётка из доски с шагом в 0,5 м.
4. Стелится кровля, которую вы выбрали для гаража — шифер, металлопрофиль и т. д.

Чаще всего для гаража выбирают односкатную крышу

Какая нужна обшивка

Обшивку гаража можно сделать из:

• металлопрофиля;
• листов OSB.

Для деревянного каркаса чаще используют второй вариант.

Снаружи листы крепятся саморезами. Между ними нужно оставлять небольшой зазор (2–3 мм). Со временем листы могут менять размеры из-за перепадов температуры и повышенной влажности, а зазоры не позволят им выталкивать друг друга.

В качестве утеплителя можно использовать каменную вату. Её нужно прокладывать между стойками, не забывая фиксировать внутренней обшивкой. Перед укладкой ваты можно закрепить на стенах ветрозащитную плёнку.

При желании каркасный гараж можно утеплить изнутри

Отделка

Наружная и внутрення отделка стен каркасного гаража может быть любой:

• штукатурка;
• покраска;
• облицовка сайдингом.

Делается это для защиты стены от атмосферных воздействий. Перед тем как наносить штукатурку, листы OSB нужно обработать специальной грунтовкой.

Фундамент

1. Свайный — это фундамент из забиваемых, установленных или ввинченных свай, заглубленных в грунт, на которые по периметру уложены поперечные балки. Далее каркас крепится на болты, либо для большей прочности оголовки свай заливаются в опалубке.

Достоинства:

• устройство свайного фундамента не зависит от времени года;
• весь процесс занимает 1-7дней;
• это самый дешёвый способ формирования основания.

Недостаток:

для установки свай необходима спецтехника: пресс, копёр, или ворот.

Ленточный фундамент — самый распространённый, хорошо выдерживает нагрузку несущих конструкций, не требует большого объёма работ, может быть выполнен своими руками. Способ установки:

• отливка в опалубке (на глубину 70см);
• укладка в ленту бетонных блоков.

Достоинства:

• для каркасного строительства подходит даже мелко заглубленный вариант;
• усиленный арматурой, он может с лёгкостью выдержать нагрузку металлического каркаса;
• для готовности заливного фундамента достаточно 1-2 недель, из блоков — на 3-ий день;
• экономическая выгода работ.

Недостаток:

• кропотливая подготовка с рытьём траншеи и устройством опалубки;
• «грязные» этапы работы с приготовлением и заливкой раствора.

Плитный фундамент — вне конкуренции по несущей способности, может выдержать нагрузки дома в 2-3 этажа. Ему не важны геологические проблемы участка, он функционален на заболоченном грунте.Весь процесс армированной опалубки и заливки бетоном (на 40 см) по силам даже непрофессионалу. Но до устройства монолита:

• нужно решить вопрос с разводкой всех коммуникаций;
• продумать способ гидроизоляции и утепления пола.

К сведению: Плитный фундамент обойдётся застройщику дороже всех других, но даст гарантированную надёжность гаражу с учётом веса автомобиля.

Для гаража, расположенного неподалёку от дома, на огороженной территории, каркасный способ постройки — оптимальный вариант. Необходимые строительные материалы доступны, не понадобится серьёзных материальных вложений, а результат всегда будет стопроцентным воплощением проекта.

Читайте о том, как сделать в гараже погреб, смотровую яму, кессон и подвал.

Плюсы и минусы каркасного гаража

Количестве плюсов каркасного деревянного гаража в несколько раз превосходит минусы

Как и любая другая технология строительства зданий, каркасная имеет свои достоинства и недостатки. Причём первых намного больше, чем у всех остальных способов возведения гаража.

Плюсы:

1. Высокая скорость строительства. При наличии хороших погодных условий каркасник размером 4х6 м можно собственноручно выстроить за 3-4 недели.
2. Долговечность. Возведённый по всем правилам гараж прослужит не менее 50 лет.
3. Внутренние и внешние стены не требуют дополнительной отделки в виде оштукатуривания и выравнивания, так как представляют собой ровные и гладкие поверхности.
4. Возможность устройства облегчённого недорогого фундамента.
5. Минимальная усадка или её полное отсутствие при условии применения качественно высушенного пиломатериала.
6. Экологическая чистота.
7. Более низкая теплопроводность, чем у кирпичных и бетонных построек.
8. Способность выдерживать значительные и частые перепады температур.
9. Всесезонное строительство.
10. Благоприятный для здоровья человека микроклимат внутри помещений.

Минусы:

Из недостатков каркасной технологии прежде всего отмечают гигроскопичность древесины, её подверженность гниению и порче насекомыми-древоточцами. Риски минимизируют обработкой пиломатериалов специальными растворами – антисептиками. Один из наиболее популярных – «Сенеж». Рекомендуется наносить 2-3 слоя раствора.

Второй недостаток каркасников – пожароопасность. Для того чтобы повысить устойчивость древесины к воздействию высоких температур, разработаны специальные средства – огнебиозащитные. То есть они одновременно являются и антисептиками, что позволяет экономить на покупке этих растворов. Наиболее популярны и эффективны:

• «Сенеж Огнебио»;
• «Сенеж Огнебио Проф»;
• NEOMID от «Неохим»;
• «Пирилакс» от «НПО НОРТ»;
• «Вудмастер» от «НПП Рогнеда».

К числу недостатков строений каркасного типа относят и сложность крепления навесных элементов (полок, шкафов, зеркал и др) к стенам. Для того чтобы гвоздь или саморез надёжно выдерживали нагрузку, их необходимо вогнать в брус или доску.

В каркасниках значительна площадь поверхностей – полости, заполненные утеплителем (минватой или пенопластом/пенополиуретаном). Поэтому при проектировании строения необходимо заранее предусмотреть наличие балок в тех местах, где будут устанавливать навесные элементы интерьера.

Строительство каркасного гаража из дерева своими руками

При описании процесса мы будем ориентироваться на проект из этих видео, в котором использован каркас из бруса и свайно-винтовой фундамент.

Первым этапом работ станет разметка участка и монтаж винтовых свай.

Обратите внимание: при использовании винтовых свай нет необходимости выравнивать участок! Однако при нахождении пола гаража выше уровня земли придется устраивать пандус для заезда. На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса

Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м

На уже установленных и выровненных по горизонтали сваях монтируют ростверк из бруса. Шаг свай – 4 м, смонтировано 9 штук, по углам, по середине сторон и в центре будущего сооружения. Для ростверка использован брус 150х100 мм, из него же выполнены лаги. Шаг лаг – 0,5 м.

Далее собираются рамы бокового ограждения. Брус соединяется методом врубки, на место устанавливается уже полностью собранный фрагмент каркаса.

Обратите внимание: здесь выполнена только верхняя и нижняя обвязка, дополнительно стенка усилена диагональной балкой.

Аналогично собираются и ставятся на место остальные стенки.

Стенка с проемом под ворота дополнительно усиливается, чтобы без проблем выдерживать нагрузки от открывания-закрывания ворот.

Соединение угловых стоек выполняется с помощью конфирматов. Их длина должна составлять не менее 2/3…3/4 общей толщины соединения.

Обшивку стен и настил чернового пола можно выполнять как до монтажа крыши, так и после. Однако часть настила на полу придется сделать в любом случае, чтобы можно было опирать стремянку при работе наверху.

После завершения сборки каркаса необходимо устроить стропильную систему. В первую очередь устанавливают стойки для конька, потом коньковый брус. Стойки располагают в середине коротких сторон гаража. Так сделано для того, чтобы уменьшить длину стропил.

Крепление конькового бруса к стойкам выполняется методом врубки, с дополнительным креплением конфирматами.

Стропила укладываются попарно, с опорой на верхнюю обвязку каркаса и коньковый брус. Крепление – гвоздями или конфирматами. Предварительную стяжку удобно делать с помощью струбцин.

Вынос стропил (и, соответственно, величина свеса крыши) определяется индивидуально. После сборки каркаса крыши стропила укорачивают до одной длины.

– 0,8…1 м. Промежуток можно уменьшить, увеличивать не рекомендуется. Малый при большой снеговой нагрузке может привести к проломам крыши.

На фото видно, что стропила вначале устанавливаются попарно, и только потом подрезаются возле конька до получения правильного угла.

После завершения монтажа стропил они подравниваются по длине снаружи, выполняется обшивка стен.

Желательно усилить стропильную систему дополнительными горизонтальными балками.

Далее стропила СНАРУЖИ покрываются гидроизолирующей пленкой или мембраной. Крепление пленки также снаружи, специальными скобами. Обязателен нахлест полотнищ не менее 10 см. Полотнища расстилают ВДОЛЬ КОНЬКА СНИЗУ ВВЕРХ, так, чтобы каждое следующее полотнище накрывало предыдущее сверху. По коньку желательно настелить одно полотнище со свесом в обе стороны.

По обрешетке, поверх гидроизоляции, монтируется контробрешетка из доски 20х100 мм (или другого пиломатериала с толщиной не менее 20 мм). По контробрешетке настилается кровельный материал. В данном случае использован профнастил. Подробнее об обустройстве крыши под профнастил и его монтаже здесь.

Обязательна установка конькового профиля. Его можно заменить гнутыми элементами из оцинкованного железа.

После завершения кровельных работ монтируют ворота и калитку.

Утепляют стены и крышу. В данном случае использована минеральная вата в рулонах.

Для утепления пола применяют также минеральную вату или пенопласт, выполняют внутреннюю обшивку и устраивают пандус. Учитывая деревянную конструкцию каркаса и использование винтовых свай, пандус делают также деревянным.

Описание каркасных построек

Гараж каркасный в последнее время становится все более распространенной постройкой среди частных мастеров. Такие конструкции получаются легкими, а в основе их наиболее часто используется древесина, которая обустраивается на легком основании. Это не значит, что постройка окажется непрочной, напротив, она способна конкурировать с аналогами, выполненными из пеноблоков, а также стали. Гараж каркасный имеет множество преимуществ, среди них — легкость возведения, а также использование материалов, стоимость которых не является высокой.

При соединении элементов используются болты, а также саморезы, это указывает на то, что монтажные работы можно производить в любое время года. Для реализации технологии будет необходимо заручиться помощью одного человека, при этом завершить работу удастся за несколько дней

Гараж каркасный может быть возведен без использования специальной строительной техники, что немаловажно для частного застройщика, ведь это значительно экономит средства. Не стоит беспокоиться и о том, что после завершения работы территория окажется захламленной

Ведь строительного мусора практически не будет образовываться.

Обшивка и утепление

Для обшивки используйте профнастил. Начинайте обшивать снизу, укладывая листы с перехлестом, благодаря этому во время дождя вода будет стекать, не попадая внутрь. Обшивая гараж вагонной доской или ее аналогами, укладывайте доску горизонтально, так она будет выглядеть красивей. Если же вы решили обшивать гараж ОСП, то листы необходимо будет подгонять настолько плотно и четко, чтобы щель между ними в любом месте не превышала 0,5 мм, а после окончания обшивки стыки необходимо замазать смесью ПВА и мелкой древесной пыли.

В последнюю очередь обшивайте крышу, не забудьте установить водостоки. Желательно, чтобы металлопрофиль крыши выступал за стены на 30–40 см, это увеличит защиту стен от воды. Закончив с наружной обшивкой, приступайте к утеплению, для этого укладывайте в ячейки стен нарезанные по размеру куски пенопласта или минеральной ваты, затем зашивайте их фанерой или ОСП. Можно использовать и ДВП, но его прочность недостаточна, поэтому материал быстро покроется царапинами. Для утепления чердака достаточно уложить утепляющий материал в ячейки, образованные лагами, это в несколько раз проще, чем утеплять крышу по стропилам.

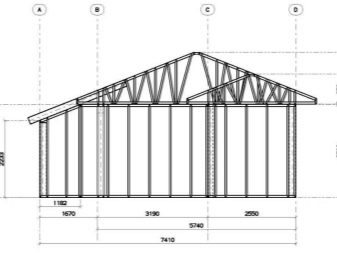

Чертеж каркаса будущего гаража

Без проекта, составления подробной схемы с указанием размеров гаража, толщины стен, глубины заложения фундамента стройка не начнется. К делу следует подойти серьезно: несмотря на облегченную конструкцию, гараж обладает определенным весом, просто на грунт его ставить нельзя. Все узлы, детали каркаса стойки, балки рассчитываются или выбираются типовыми, после уточнения нагрузок.

Для металлического каркаса на стадии проектирования потребуется назначить тип сборки – сварка, на болтовых соединениях или комбинированная. Она определит трудоемкость и конкретную конфигурацию остова. Деревянные детали традиционно скрепляются гвоздями, стяжками, скобами. При отказе от «глубокого» проектирования, сборочной схемы необходимо составить хотя бы пошаговую зарисовку – с ней будет проще и быстрее выполнять сборку.

Некоторые источники умаляют роль чертежей и эскизов при строительстве гаража. Между тем, перенося свои идеи на бумагу, проще контролировать процесс, ведь в голове всего не удержишь, а любая мелочь, упущенная на начальной стадии, может изменить ход работ, заставить пойти на ненужные траты или замену материалов.

Фактически, от заказчика нужно понимание – каковы размеры будущего гаража, его длина/ширина/высота, где располагаются ворота и их тип (сдвижные, распашные двухстворчатые, с электроподъемником и так далее).
