Установка карнизной и торцевой планки для металлочерепицы

Как устанавливать ветровые доски

Методы крепления досок ветровой защиты для профилированной и мягкой кровли во многом похожи, хотя и имеют некоторые различия. В любом случае к монтажу ветровой планки приступают после того, как была собрана и монтирована контрольная обрешетка, монтированы держатели для водосточных отводов, и на карнизе прибиты капельниковые планки. В кровельной конструкции отсутствуют только желоба ендова и накладка конькового типа, ее монтируют вместе с ветровой планкой.

Монтаж планок на крыше из металлической черепицы

Как произвести установку ветровой доски на крыше?  Сама по себе накладка из пластика для защиты является очень непрочной и гибкой, и ее можно легко испортить при монтаже. По этой причине, даже если вдоль кромки выглядывает из-под металлической черепицы рейка контрольной обрешетки, прикреплять к ней ветровую планку нельзя. Даже если постараться и прибивать ветровую планку на рейку под кровельное покрытие, это способно привести к кровельной деформации из металлической черепицы. Скорее всего, это оборвет ветровым порывом с фононной кромки крыши. По этой причине для фиксирования ветровой планки нужно заранее набивать доску-подкладку с шириной в 8 см и толщиной 1.5-2 см.

Полезный совет! Подкладку требуется выбирать из прочного дерева, и лучше всего выбирать вяз или дуб, при этом сама по себе доска прибивается косыми гвоздями. Крепление, забитое под углом к дощатой поверхности, выдерживает самые сильные ветровые порывы.

Такую часть работу удобнее всего производить на этапе набивания реек контрольной обрешетки на базе будущей крыши. После того, как лист металлической черепицы будет уложен на кровельную поверхность. край фиксируют при помощи сосновой рейки 2*2 см, и так кромка покрытия будет жестко зафиксирована не станет выдавливать ветровую накладку при большом снеговом скоплении на кровле. Монтаж ветрозащитной накладки начинают с карниза, и при этом полка в первой секции должна заходить поверх капельниковой планки. На каждый новый отрезок ветровой планки монтируют внахлест 4-5 см с предыдущим листом. В верхней части полку требуется завести под коньковую накладку.

Установка планок на крыше из профилированного настила

Метод крепления планок ветрового типа на кровлю из профилированного настила ничем не отличается от установки профиля на кровельную кромку из металлической черепицы. Как и предыдущим методе, крепление защитного элемента будет выполняться на заранее нашитую по кровельному торцу опорную доску древесины, с шириной 7-8 см. Именно она и будет воспринимать большую часть нагрузок, которые связаны с ветровыми порывами и кровельной деформации. Еще одним отличие будет расположение кромки покрытия кровли на краю основания.

Останется лишь наносить герметик на волновую верхушку, укладывать ветровую планку на край и прикреплять ее саморезами с уплотняющими шайбами.

Монтаж ветровой планки для мягкой кровли

Последовательность сборочного процесса ветровой защиты для битумных типов покрытий немного отличаются от случаев металлической черепицы и профилированных листов. Главная особенность будет заключаться в том, что планка будет подклеена под крышу. Первым делом на основание кровли требуется укладывать контрольную обрешетку. Для мягких покрытий обычно применяют обработанную фанеру или ОСБ плиты. Новым этапом станет укладка торцевой фронтонной доски. Из-за того, что у кровельного гибкого материала нет профилированной поверхности, не требуется придавливать волну на кровельное основание. По этой причине не требуется поднимать ветровую планку над базой подкладки. Достаточно только герметично прикрывать приклеенную кромку гонта или полотна. Для удерживания защитной планки из металла на кромке крыше достаточно прибивать бруски с сечением 4*4 см. Это требуется сделать на этапе монтажа кровельной обрешетки.

После того, как подкладка под первый слой стеклорубероида или гонты был приклеен на кровельный скат, требуется прибить ветровую планку. Под горизонтальную полку требуется наносить клеевой слой и прикрепить стяжками. Уже на этапе настилания покрытия кровли приклеивают на ветровую защиту по уровням пружины. В местах стыкования полотна с карнизной накладкой профиль из металла ветровой планки укладывают поверх карниза, в верхней части планку требуется запускать под коньковый треугольник.

Виды карнизных свесов для металлочерепицы

Для того чтобы эффективно удалять влагу и водяные пары, используют два варианта оформления карнизного свеса. Наиболее простой вариант разработан и предложен к эксплуатации известным финским производителем металлочерепицы RANILA.

Внутреннее отведение влаги с карнизного свеса

В этом случае пароизоляция, уложенная под кровлю, раскатывается не до нижнего конца карнизного свеса, а обрезается на середине вылета стропильных балок или кобылок крыши. В этой части утеплителя под металлочерепицей нет, поэтому практически вся конденсированная влага стекает не к планке карниза, а прокапывает сквозь подшивку свеса. Чтобы избежать обледенения подшивки, в данном случае вместо перфорированных панелей софитов кровлю подбивают деревянными рейками.

Данный способ хорошо работает в условиях северного морозного воздуха, в средних широтах карнизы на свесах зачастую обрастают огромным количеством льда и сосулек.

Классический вариант карнизного свеса под металлочерепицей

Внутреннее удаление пароводяного конденсата используется в ситуации, когда на крыше из металлочерепицы и на водосточных желобах скапливается огромное количество снега, препятствующего нормальному притоку воздуха под кровлю. Для обычных условий оптимальным вариантом будет классическое устройство карниза. Один из вариантов свеса приведен на схеме ниже.

В этом случае конденсат из-под металлочерепицы удаляется потоком воздуха, притекающего через специальное отверстие в торцевой части карниза кровли.

Капельники фронтонные

Отвечая на вопрос, что такое капельник на кровле, можно сказать, что эти элементы применяются для свесов кровли из мягких материалов, они служат защитой от попадания влаги. Такие капельники имеют длину 2 метра, а размеры в развертке – 10:2:6:1 см.

Монтаж фронтонных капельников также имеет некоторые нюансы:

• Началом установки должен стать карниз кровли. Это позволяет направить поток жидкости от фронтона.
• Фронтонные капельники зарезают и соединяют с карнизными элементами.
• Для крепления используют кровельные гвозди, выдерживая шаг в 10 см.
• Пробивать гвозди лучше всего в шахматном порядке.
• Верхний капельник должен налегать на нижний элемент на 2 см.
• Установленные фронтонные капельники покрывают слоем специальной мастики, которую удобнее наносить шпателем.

Учитывая эти особенности, можно самостоятельно решить задачу, как устанавливать капельник на крыше.

Особенности крепления

Чтобы изделие вне зависимости от качества изготовления исправно выполняло возложенные на него функции, его необходимо не только правильно подобрать, но и установить. В случае с планкой необходимо знать особенности выполнения ее монтажа:

Начинать крепление этого изделия необходимо только после завершения установки лобовой доски. В качестве крепежных элементов используются саморезы или оцинкованные гвозди. Установка лобовой доски осуществляется непосредственно к торцам стропил

Очень важно, чтобы она была закреплена ровно. Это в дальнейшем значительно облегчит вам выполнение работы по монтажу планки.
На следующем этапе выполняется обшивка лобовой поверхности шпунтовой доской

При наличии желания и возможности в качестве материала можно использовать профлист или сайдинг.
Далее необходимо закрепить к стене дома деревянный брус. Он будет выступать в качестве страховочной опоры и позволит правильно выполнить установку планки.
Дальнейший ход монтажных работ будет зависеть от того, оборудована ли ваша крыша системой водостока. При наличии таковой вам придётся первоначально установить кронштейны для фиксации желобов и труб. Обычно их монтаж производится напрямую к торцам стропильных ног. Но допустим вариант, когда их крепят к лобовой доске.
Затем можно переходить непосредственно к креплению планки. Для ее установки рекомендуется использовать саморезы или кровельные гвозди. Устанавливают планку, соблюдая шаг 20−30 см. Крепежные элементы рекомендуется размещать в шахматном порядке.
Во время монтажа необходимо следить, чтобы между планками не было зазора. Либо их можно уложить просто встык. Если же вы хотите обеспечить максимальную защиту этому элементу, то рекомендуется его укладывать внахлёст. При этом способе монтажа следующую планку необходимо размещать с заходом на предыдущую не менее, чем на 3−5 см. Нахлест делают только в сторону стока.

После выполнения всех перечисленных этапов можно начинать непосредственную укладку и кровельного материала

Но будьте очень аккуратны во время монтажа, поскольку по неосторожности вы можете повредить защитный слой карнизной планки. Особенно если вы используете недорогие оцинкованные изделия

Если оставить этот момент без внимания, то планка потребует замены раньше положенного срока.

В процессе монтажа кровельного «пирога» уделите особое внимание гидроизоляционной плёнке. Ее желательно укладывать непосредственно под металлочерепицу

Технология монтажа требует, чтобы материал заходил на планку. Так вы обеспечите беспрепятственный сток влаги в виде конденсата с крыши.

Ещё необходимо учесть, что пленка гидроизоляции не должна выходить за границы кровельного материала. Иначе она будет регулярно подвергаться воздействию ультрафиолетового излучения и очень скоро потребует замены. По этой причине ее следует целиком размещать под кровлей.

Монтаж металлочерепицы является очень сложной задачей не только для частного застройщика, но и даже для опытного специалиста. Ведь недостаточно только правильно выбрать кровельный материал. Нужно также надлежащим образом выполнить его монтаж.

В соответствии с принятой технологией, крепить металлочерепицу необходимо обязательно с использованием определенного набора доборных элементов.

В их числе должна присутствовать и карнизная планка, которая играет важную роль в обеспечении надежной защиты здания. Поэтому нежелательно проводить монтажные работы без подобных изделий, если вы не хотите через пару лет проводить незапланированный ремонт своей кровли.

Только при использовании всего набора доборных элементов можно обеспечить правильное выполнение кровлей своих функций. Поэтому после того, как вы выберете кровельный материал, вам сразу же нужно решить вопрос и с доборными элементами. В случае с планкой это играет особую важную роль, поскольку этот элемент помогает защитить конструкцию крыши от проникновения влаги.

Здесь важно не только правильно рассчитать ее размеры, но и изучить другие важные характеристики, в том числе и тип используемого защитного покрытия. Учитывая, что большинство частных застройщиков обо всех этих нюансах не знает, лучше всего подбирать доборные элементы при непосредственном участии специалиста, а также и проводить в его присутствии саму работу по монтажу

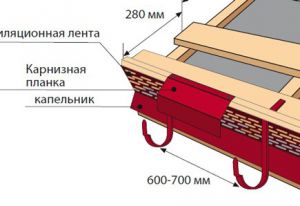

Капельник и карнизная планка

Часто понятие карнизной планки и капельника сводят к определению, соответствующему значению вывода влаги с крыши, и устанавливают только один из этих элементов. Но такое допускать нельзя.

Капельник, как и карнизная планка, являются направляющими элементами, которые крепятся к краю свеса и выводят капли влаги в желоб. По водосточному желобу вода в нужном направлении стекает с крыши.

При этом стены здания и край кровли под покрывным материалом защищены от влаги. Но оба этих элемента несут различную функцию.

Разница этих важных доборных частей в том, что лист направления капель конденсата крепится под гидроизоляционный слой и служит для вывода капель воды, которые скапливаются на гидроизоляции.

Карнизная планка также выводит влагу, но крепится под слой покрывного материала и направляет воду, которая стекает с внешней части крыши.

Оба элемента имеют загиб в желоб, куда стекает вся вода и направляется в специальную водосточную трубу.

ВНИМАНИЕ!
Это два совершенно разных элемента! Обязательно устанавливать карнизную планку и капельник, так как эти элементы выполняют важную функцию по защите кровли.

Не стоит путать эти понятия: их установка важна для обеспечения сухости кровли. Нельзя пренебрегать тем или иным элементом.

Кроме того, под гидроизоляцию планка устанавливается таким образом, чтобы сохранялся воздушный зазор в подкровельной части для обеспечения воздухообмена.

Капельник и карнизная планка

Виды карнизных планок для кровли

В зависимости от назначения карнизной планки она бывает нескольких видов:

• карнизная: защищает от осадков вентиляционное пространство;
• фронтонная (торцевая): ставится по бокам ската, защищает свес от порывов ветра;
• коньковая: задача – защита кровли в месте конька;
• планка примыкания: устанавливается в местах, где кровля примыкает к конструкциям здания.

По формам и размерам планки делятся на такие виды:

• стандартная: это полоса из стали, согнутая под углом 120°, и подходит под любую форму крыши;
• усиленная: большая ширина плеч приспособления сокращает возможность проникновения влаги под кровлю;
• профилированная: характеризуется сложной формой, углами в 90°и ребрами жесткости, что делает ее устойчивей к ветру.

Устройство кровли

Кровля из металлочерепицы имеет достаточно сложную структуру, в среде строителей называемую кровельным пирогом. Давайте рассмотрим все детали, входящие в кровельную систему:

• Стропила – основная несущая часть кровли.
• Контррейка, набиваемая на стропила для создания вентиляционной полости.
• Пленка гидроизоляционная, исключающая попадание влаги.
• Вертикальная, или вентиляционная обрешетка, набиваемая на гидроизоляцию для создания пространства для отвода конденсируемой влаги.
• Горизонтальная обрешетка, на которую и производится монтаж металлочерепицы.
• Дополнительные рейки обрешетки, укрепляемые в наиболее ответственных местах — на коньках, ендовах и на участках примыканий.
• Лобовая доска, набиваемая на нижний торец кровли.
• Крюки водосточных желобов, про которые не стоит забывать, так как после установки металлочерепицы их крепление будет крайне затруднено.
• Карнизная планка, закрывающая нижнюю полость от попадания влаги.
• Металлочерепица – основная часть кровли.
• Вентилируемый конек, значительно улучшающий движение воздуха и предотвращающий образование конденсата. Желательно использовать его со специальной уплотнительной лентой.
• Утеплитель, укладываемый с внутренней стороны кровли между стропилами. Это важная часть, обеспечивающая шумоизоляцию и удерживающая тепло в помещении мансарды.
• Пароизоляционная пленка, закрывающая утеплитель с внутренней стороны, позволяющая поддерживать оптимальную влажность в помещении и предотвращающая конденсирование влаги.
• Также в конструкцию могут входить мансардные окна и противопожарные люки.

Монтаж карнизной планки

Перед тем как крепить элемент, проводится монтаж всей стропильной системы, устанавливается обрешетка и лобовая доска, должен быть утепленный капельник. В случае, когда желоба водостоков в дальнейшем будут крепиться к стропильным ногам, подвесные крюки устанавливаются до монтажа планки. Если же они будут прикрепляться к лобовой доске, это может быть сделано после всего обустройства кровли.

Планка прибивается сверху последней доски обрешетки, горизонтальной, с шагом крепления 300мм, прибивается в два ряда, смещаясь для большей прочности. После установки карнизной планки укладывается кровельный материал.

Монтаж торцевых планок металлочерепицы: порядок работ

В конструкции кровли из металлочерепицы обязательно использование дополнительных элементов. Их необходимость обусловлена задачами обеспечить максимальную защиту сопряжений при переходах уровней и направлений плоскости, защитить карнизы и торцевые части. Именно для защиты торцов и предназначена торцевая планка.

При наличии необходимого инструмента и знаний о том, как это сделать, установить торцевые планки можно буквально в течение одного дня. По окончании работы ваша крыша получит дополнительные элементы защиты от попадания влаги под кровлю через торцевые окончания и законченный внешний вид.

Что собой представляет торцевая планка для металлочерепицы

Торцевые планки изготавливают заводским способом и процесс их производства практически идентичен изготовлению металлочерепицы, размеры листа которой соответствуют под планку. Естественно, разница есть только в форме.

В основе планок все тот же металлический лист, покрытый цинком методом горячего цинкования. Дополнительно планки покрывают полимерами — полиэстер или пластизол для улучшения защиты от влияния атмосферных воздействий.

Если вами использована в устройстве кровли композитная черепица, для нее специально существуют собственные виды торцевых планок, покрытые, так же как и основной настил, мелкой базальтовой крошкой.

Внешне торцевая планка почти не отличается от карнизной планки для металлочерепицы ничем, кроме места крепления на кровле. Но крепится она не по нижней плоскости ската крыши, а по всем торцевым сопряжениям кровли и решает задачу предотвращения попадания влаги в подкровельный пирог и на обрешетку.

Размер торцевой планки для кровли из металлочерепицы

Кроме влаги торцевая планка предотвращает задувание под листы металлочерепицы ветра. Из-за этого его свойства ее иногда называют ветровой планкой.

Инструмент для монтажа торцевой планки

С инструментом для монтажа торцевой планки не будет проблем, если вы уже заканчиваете работы. Обычно к этому периоду у домовладельца, если он выполнял работы самостоятельно, собирается уже все необходимое.

Если вы для устройства кровельного покрытия пригласили профессиональных кровельщиков, вопросы об инструменте вас вообще не будут касаться. Специалисты обычно приезжают со своим инструментом.

Торцевая планка для металлочерепицы, монтаж которой осуществляется следующими инструментами:

• Аккумуляторный шуруповерт (возможно использование сетевой дрели с регулятором скорости вращения патрона)
• Болгарка для разрезания мерных отрезков нужной длины (как альтернатива — электролобзик или ручные ножницы по металлу)
• Молоток
• Деревянная киянка
• Отвертка с плоским шлицом

По большому счету, это все, что вам понадобится.

Крепление торцевой планки металлочерепицы

Существует определенный порядок крепления торцевой планки. Его нужно стараться четко соблюдать, иначе зимним ветреным утром вы проснетесь от стука по крыше оборвавшегося элемента конструкции.

Прикладывать торцевую планку следует выше обрешеточного слоя на высоту 1-й волны металлочерепицы так, чтобы торцевой стык кровли был полностью перекрыт.

Фиксируется планка саморезами. Вот здесь то вы и сможете оценить удобство использования в работе аккумуляторного шуруповерта. Саморезы прокручиваются по всей длине планки, но начинать необходимо с какой-либо одной стороны и двигаться в одном направлении, чтобы создать нужное натяжение полосе тонкого металла и не получить в итоге его вздутий, в щели которых впоследствии будет попадать влага.

Схема крепления торцевой планки

Ничего сложного в установке торцевой планки на металлочерепицу нет. В завершении дадим один совет: при работах на высоте позаботьтесь о своей безопасности — работайте только с исправных и надежных лестниц или стремянок.

Монтаж мансардных окон в металлочерепицу нужно осуществить до установки конька. Неправильная установка или слабая гидроизоляция таких окон сведут на нет все усилия по возведению крыши. Браться за установку мансардных окон лучше тем у кого уже имеется опыт строительных работ, и только при соблюдении изложенных тут инструкции и правил.

Технология и инструкция по монтажу металлочерепицы

Данная работа состоит из нескольких стадий:

1. Проведение расчётов.
2. Укладывается гидроизоляция.
3. Создаётся контробрешётка.
4. Крепятся кронштейны к водостоку.
5. Монтируется обрешётка.
6. Ставится карнизная планка.
7. Присоединяется ендова.
8. Укладываются и фиксируются листы материала.
9. Монтируются дополнительные элементы (конёк, торцевая планка и др.)

Предварительные расчёты необходимы для определения требующегося количества материалов. Математика сводится к проведению таких операций:

1. Вычислению площади каждого ската;
2. Расчёту эффективного параметра листа материала. Из его всей площади требуется вычесть площадь в нахлёсте.
3. Определению числа рядов материала на скате. Его функциональная длина делится на ширину черепичного листа.
4. Подсчёту числа листов в линии (ряду).
5. Перемножению количества рядов и листов в каждом из них. Здесь следует учитывать и параметр перехлёста, это примерно 15-20 см.

Материала хватит гарантированно, если округлите все показатели в большую сторону.

Полезно составлять схему расчёта материала. Например, она может быть такой:

Для самих работ понадобятся следующие инструменты:

1. Ножницы по металлу.
2. Электрическая дрель.
3. Шуруповёрт.
4. Рулетка.
5. Молоток.
6. Специальная лента для монтажа.
7. Маркер.

Также обеспечьте себя стремянкой и защитными средствами (очками и перчатками).

Помимо металлочерепицы в работе требуется наличие:

• материалов для гидроизоляции;
• кровельных планок;
• аэророликов;
• коньковых и торцевых планок;
• досок 2,5 х 10 см;
• направляющей доски;
• саморезов и уплотнителей для них.

Укладка гидроизоляции

Наиболее популярными материалами являются полиэтиленовые плёнки. Лучше использовать диффузионные мембраны. Их можно укладывать на плиты утеплителя, не боясь образования конденсата со стороны утеплителя.

Схема обустройства такова:

Схема устройства теплой крыши (кровельный пирог)

Пароизоляцией является барьером, блокирующий попадание влаги из помещений во внутренние участки крыши. Он устроен в самом низу кровельного формирования, под стропилами, к которым и монтируется, и теплоизоляцией. Она так же оберегается от конденсата.

Установка контробрешетки

Контробрешётка образует вентилируемое пространство между гидроизоляцией и кровельным покрытием. Её рейки следует ставить со значительным шагом. Между ними получается пустота, заполненная воздухом.

Контробрешётка не несёт несущую нагрузку, но выполняет такие функции:

1. Опоры для работников при создании главной обрешётки.
2. Защита гидроизоляции от повреждений и обрешётки от влаги.
3. Фиксация гидрозащитной плёнки, её удержание от меньшего провисания.

Сам её монтаж осуществляется в таком порядке:

1. На стропила, уже покрытые защитой от воды, прибиваются бруски. Дистанция между ними идентична расстоянию между стропилами. Для крепежа применяются оцинкованные гвозди с шагом 30 см.
2. В зоне конька окончания брусков спиливаются, чтобы добиться их плотного примыкания друг к другу. Их угол обуславливается углом скатной крутизны.
3. В ендове обрешёточные рейки ставятся на дистанции 10 см от внутреннего угла с двух сторон. Здесь они монтируются к продольным доскам.

После этих действий монтируются доски главной обрешётки. Работа стартует от карниза.

Крепление кронштейнов для водосточной системы

В решении этой задачи следует опираться на следующие критерии:

1. Если стена трёхслойная, кронштейны крепятся лишь на поверхностный слой. При его плотности в 9 см анкер углубляется на 6 см, в 12 см – на 8-9 см.
2. Если стена имеет два слоя, крепёжный компонент помещается вглубь на 6-9 см и входит в следующий слой.
3. В однослойную стену погружение идёт на 6-7 см. Для крепления используются шурупы или распорные дюбели.
4. Если стена деревянная, держатель крепится саморезами. Используется острый длинный стержень.

Сам монтаж водосточного желоба проходит в таком алгоритме:

1. Установка воронки и ближайших желобов.
2. Фиксация кромок желобов к плоскости ветровой доски – применяются саморезы.
3. Крепление п.1 , пока профили этих элементов полностью не совпадут.
4. Монтаж желобных профилей на кронштейны со стыковкой.
5. Заполнение пустых торцов заглушками.
6. Соединение труб и воронок с помощью отводов.
7. Установка кронштейна для размещения трубы.
8. Обозначение вектора монтажа водосточной системы дял монтажа вертикальных элементов конструкции.
