Чтобы огонь в топке никогда не затухал: постройка кирпичной трубы для металлической печи
Содержание:
- Разделка трубы в потолочном проеме
- Виды дымоходов
- Виды и конструкции
- Ошибки в монтаже дымохода
- Видео описание
- Советы специалистов
- Срок эксплуатации наружного дымохода
- Коротко о главном…
- Особенности эксплуатации кирпичных дымоходов
- Есть печь — будет и дымоход
- Составляющие части дымохода
- Частые ошибки при монтаже
- Правильный кирпич — какой он?
- Кладка дымохода
- Что выгоднее: сделать самому или заказать
- Общие требования к дымоходным трубам
Разделка трубы в потолочном проеме
До начала кладки разделки (расширения) трубы нужно проверить горизонтальность кладки, определить, сколько рядов осталось до потолка, учесть высоту разделки, осадку, к примеру, бревенчатого дома. На рисунке показана разделка при размере газохода трубы 13,5×26 см в доме, уже давшем осадку. Если сделать на таком же уровне кладку разделки в новом бревенчатом доме, то после его осадки верхний ряд разделки окажется на чердаке, а место, где раньше была разделка, будет выглядеть как дыра. Значит, в новом доме, учитывая его вероятную осадку, разделку нужно начинать не менее чем на 7-10 см ниже потолка.
Разделка трубы в потолочном проеме при размере газохода 13,5×26 см
Следует учитывать, что у каждого материала разная осадка. В зависимости от высоты помещения и печи разделка будет начинаться на несколько сантиметров выше или ниже. Если разделка будет на один ряд ниже, то верхний напуск будет выглядеть немного шире, но так как это под потолком, то после кладки все ряды разделки будут смотреться одинаковыми по высоте. Существует правило: если не знаете размер осадки дома, то разделку лучше сделать ниже потолка. Удобнее разделку трубы делать в четыре напуска А до 3 см по шаблону, начиная кладку с угловых кирпичей и выравнивая сверху и сбоку ряда правилом. Размер газохода в разделке должен быть таким же, каким был в начале кладки (в стояке трубы), поэтому в 1-м ряду разделки изнутри нужно класть четвертки кирпича Б заподлицо с газоходом. Случается, что разделка без перевязки с центром отваливается, ведь на нее сверху могут наступить, когда ходят по чердаку. Поэтому связывать ряды с центром нужно обязательно.
Иногда советуют делать напуски в разделке более 6 см. Однако, при таком напуске кирпич от давления сверху просто выворачивается из кладки. Нужно знать, что при кладке разделки с напуском даже в 25 мм свисающий кирпич все равно старается наклониться над пустотой. Во 2-м ряду связывают кладку с серединой трубы. Его можно положить так, как положен ряд 2(a), где к трехчетверткам прикладываются квадратные кубики, но их труднее сделать. Напускающие 3-й и 4-й ряды хорошо начинать от газохода, тогда вокруг него кирпичи закрепятся с нижним рядом, и к ним легче класть наружные кирпичи вприжим с напуском, но все равно напускаемую часть кирпича нужно несколько секунд поддерживать, пока влага из раствора не впитается в кирпич. Внутренний шов будет хорошо удерживать кирпич от наклона.
Разделку делают в целях пожарной защиты, поэтому швы должны быть как можно тоньше. Тесаная или отколотая часть кирпича должна быть притерта (выровнена) плоскостью кирпича или наждачным камнем. Перед тем как что-то еще отколоть от уже отколотого кирпича, нужно сначала выровнять место откола. Лучше всего напуски в разделке в первых трех рядах делать по 32 мм. Эти напуски позволяют сделать постепенное с одинаковым шагом расширение трубы с каждой стороны в полкирпича плюс шов. В процессе разделки кладку 4-го ряда начинают от газохода из целого кирпича.
Во 2-м ряду есть шесть швов В от газохода до края разделки. Этот ряд ниже потолочного перекрытия, поэтому такие швы опасности не представляют. Но если эту кладку сделать в середине деревянного потолочного перекрытия, то при неполных швах и в случае трещин при неравномерной осадке фундамента печи существует опасность возникновения пожара. Чтобы этого избежать, возле частей сгораемого потолка разделку делают кольцами (3-6-й ряды) так, чтобы шов от газохода перекрывался серединой кирпича Г второго, наружного, кольца. Так как сверху потолка делают тепловую засыпку из сгораемых материалов (листья, опилки, торф и т. п.), то потолочную разделку кладут на один-два ряда выше засыпки.
Разделка трубы в потолочном проеме при размере газохода 13,5×13,5 см
Кладку можно заканчивать так, как показано на обычных порядовках, но в таком случае верхние ряды в месте Д не будут связаны между собой и возникает такое ощущение, что они могут разойтись. Для надежности я делал кладку так, как показано на рисунках. Сверху такого ряда начинается труба, которая закрепит кладку разделки. Хорошо бы верх разделки закончить уступами по 6 см вокруг всей разделки, как это показано в 7-м ряду, где кладка разделки выполнена при размере газохода трубы 13,5×13,5 см.
Иногда при выполнении кладки в середине потолочного проема, когда последние в ряду кирпичи кладут друг к другу с тонким швом, создается неуверенность в прочности шва. В таком случае шов нужно уплотнить. Делают это так. Лезвие молотка всей шириной всовывают в шов между кирпичом и потолком и, наклоняя молоток, лезвием плотнее прижимают кирпичи друг к другу по их середине. До крыши кладут ровный стояк трубы.
Виды дымоходов
Для постройки нужно определиться с типом трубы. В зависимости от расположения выделяют:
Коренные трубы. Они имеют своё основание — опираются прямо на фундамент. Могут быть как внутри дома, так и снаружи. Преимущества — возможность подсоединения нескольких отопительных приборов, а также строительство «про запас», с последующим подключением ещё не приобретённого отопительного оборудования. Вариант отлично подойдёт для металлических печей любого типа.

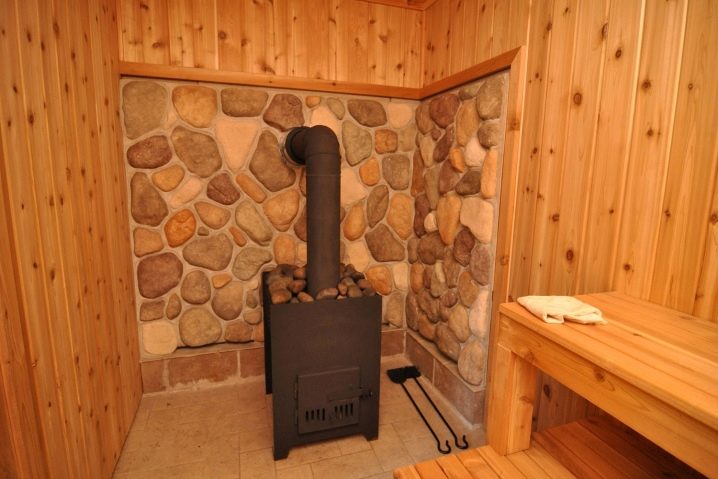

Насадные трубы. Они опираются непосредственно на саму печку, стоящую на фундаменте.
Для металлических печей насадной дымоход лучше не использовать — слишком большая масса приводит к деформациям.
Подвесные трубы. Они опираются на специальный кронштейн, прикреплённый к стене или перекрытиям.
Из кирпича такой дымоход не соорудить, лучше использовать металлические лёгкие трубы, теплоизолированные и зашитые в корпус (сэндвич-дымоходы).
Стеновые трубы. В случае если внешняя стена или простенок выкладываются из кирпича, в ней можно спроектировать канал для выхода дыма. Этот приём применялся при строительстве каменных зданий ещё со времён Римской империи.
Это экономит материал и не скрадывает свободное пространство, трубу можно сделать в несколько этажей без потери прочности. Минусы — при возгорании сажи стена превращается в раскалённый столб, что приводит к пожару, а при постоянном размокании от конденсата труба может разрушиться.

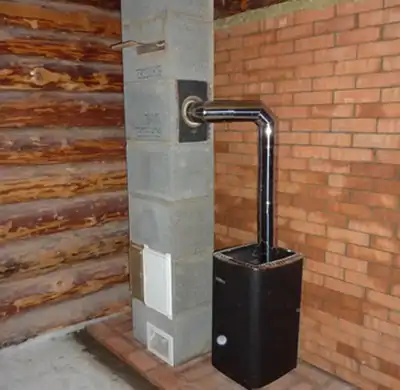

Если из материалов для дымохода железной печи доступен только кирпич, стоит остановиться на варианте коренной или стеновой трубы. Она не давит на саму печь, подключиться можно на различном уровне и не составляет сложностей.
Виды и конструкции
Какой кирпич нужен для дымохода?
Для устройства дымоходов подходит исключительно красный обожженный кирпич. Использование силикатного – запрещено, из-за неустойчивости его к высоким температурам.
Экономить на кирпиче нельзя, это чревато разрушением всей конструкции и большими тратами на ее переделку.
Красный кирпич имеет свои особенности и подразделяется на 3 сорта:
- Первый сорт —оптимальный для дымохода вариант. Отличается самой высокой плотностью глины, низкой пористостью, имеет гладкие грани и ровные края. Морозостоек. При простукивании издает умеренно-звонкий звук. Цвет от алого до оранжевый.
- Второй сорт (недожженный) — допустим для использования. Имеет бледную рыжую или розоватую расцветку, глухо отзывается при простукивании. Кирпич довольно пористый, ребра бывают раскрошены. В устройстве дымохода использоваться может, но при условии дополнительной обработки.
- Третий сорт —пережженный, не подходит для кладки трубопроводов. Темно красный, хрупкий, звонкий. Легко раскалывается под воздействием разницы температур и механических воздействий.
Вариант с более высокой стоимостью — шамотный кирпич. Чаще используется при устройстве топок и каминов, нежели выводных труб. Является производной специальной шамотной (огнеупорной), смешанной с кварцем. Выдерживает температуру до 900С.
Преимущества и недостатки
Как любое конструктивное решение, кирпичный дымоход имеет свои преимущества и недостатки.
- Устойчивость к высоким температурам отходящих газов;
- Кирпич долго сохраняет тепло;
- Невысокая стоимость материала;
- Эстетичный внешний вид, стиль.
- В углах дымохода возникают завихрения;
- На шероховатых стенках задерживается сажа;
- Большой вес конструкции, и соответственно –увеличенная нагрузка на фундамент.
Ошибки в монтаже дымохода
Так как правильно установить печь в доме и вывести трубу через стену получается не всегда, следует рассмотреть самые распространённые ошибки монтажа, чтобы избежать их. Некорректная робота конструкции возможна в таких случаях:
- Недостаточное количество утеплителя на стыке элементов. В этом случае труба будет перегреваться.
- Наличие стыков в местах прохождения через стену или кровельный свес. Такой монтаж повышает риск возгорания капитального сооружения.
Видео описание
В этом видеоролике наглядно показан пример нарушения правил монтажа сэндвич-дымохода:
- Не соблюдено положение трубы. Она устанавливается строго вертикально. При утеплении капитальных стен пенопластом или минеральной ватой для крепления дымохода используются длинные дюбеля.
- Отсутствует отлив на боковом скате кровли. В этом случае осадки могут попасть на утеплитель и ухудшить его функции.
- Недостаточная общая высота вертикальной части. Эта ошибка приводит к ухудшению тяги.
Проблемы возникают при использовании некачественного изолирующего материала. Дешёвый утеплитель со временем усаживается, поэтому существует вероятность локального перегрева некоторых частей дымохода.
Советы специалистов
Перед покупкой необходимых материалов для обустройства наружного дымохода определяется мощность оборудования. Она влияет на диаметр труб. Ещё можно воспользоваться такими советами специалистов:
- если отопительное оборудование оснащено принудительной тягой, то необязательно наращивать вертикальный участок конструкции, достаточно вывести горизонтальную трубу;
- слишком длинный горизонтальный участок способствует замедлению дымового потока (значение не должно превышать 1-1,5м);

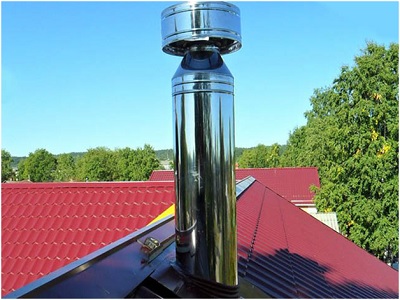

Правила монтажа труб дымоходаИсточник krovgid.com
Ревизионные отверстия обустраиваются не только на наружной части конструкции, но и на внутреннем горизонтальном элементе.
Срок эксплуатации наружного дымохода
Срок службы конструкции зависит от материала её изготовления и правильности монтажа. Керамические трубы при правильном использовании буду выполнять свою функцию до 40 лет. Кирпичный дымоход можно эксплуатировать более 50 лет. Нержавеющую сталь придётся поменять через 15-20 лет, но тут все зависит от толщины металла. Оцинковка имеет самый короткий срок службы: до 10 лет.
На долговечность конструкции влияет температура нагрева отходящих газов. Качественная сэндвич-система простоит до 20 лет. Сооружения служат дольше, если отопительное оборудование работает на газу или пеллетах.
Коротко о главном…
Дымоходы бывают одно- и двустенными. По материалу изготовления выделяются металлические, кирпичные сооружения и конструкции из сэндвич-труб. Последний вариант является оптимальным для частных домов. При монтаже дымохода соблюдаются правила его размещения в помещении. От правильности определения диаметра и высоты конструкции зависит её функциональность, а также наличие тяги в отопительном оборудовании.
Технология монтажа через деревянную и кирпичную стену одинаковая, но есть некоторые нюансы: древесина больше подвержена воспламенению и требует максимальной защиты. Во время монтажа нужно соблюдать пожарные нормы, а также учитывать возможные ошибки.
Особенности эксплуатации кирпичных дымоходов
После того как возведение дымохода завершено и труба успешно введена в эксплуатацию, желательно ознакомиться с особенностями пользования кирпичной печкой. Чтобы отопительный агрегат служил долго и без аварий, необходимо соблюдать простые, но важные правила.
- Главный враг кирпича — резкие перепады температуры. Топить лучше чаще, но непродолжительными периодами времени. За одну топку не рекомендуется делать более 2 закладок топлива. Особенно это касается угля, температура горения которого превышает 1000 градусов.
- Своевременная очистка трубы от сажи неограниченно продлевает срок службы дымоходного канала.
- При возникновении трещин на корпусе печи и дымохода в частности следует немедленно принять меры по их устранению. Запущенные трещины имеют тенденцию быстро прогрессировать и представляют угрозу не только для целостности кирпичной кладки, но и для здоровья людей. Сквозь небольшие щели в жилое помещение проникает угарный газ, который не имеет цвета и запаха, но является ядовитым для всего живого.
- Малейшие неполадки в дверцах топки или поддувала (зольной камеры) сначала существенно снижают теплоотдачу печи, а затем приводят к лавинообразному накоплению сажи на дымоходных каналах. Обнаружив неплотно закрывающуюся дверцу, вьюшку или задвижку, следует незамедлительно их отремонтировать или заменить.
- Минимум один раз в год необходимо проводить профилактику печи. Лучше всего это делать в конце лета, перед началом отопительного сезона. К ежедневной профилактической процедуре относится открывание дверцы поддувала на 15–20 мин. Это простое действие позволит кратковременно создать максимальную тягу, которая вытянет осевшую на стенках сажу во внешнюю среду.
- Использование сырых дров неблагоприятно сказывается на чистоте дымных каналов, особенно в зимнее время. Более рационально использовать топливные брикеты, влажность которых значительно ниже. Дрова следует заготавливать загодя — сушка древесины естественным способом — процесс длительный (от года до двух).
Есть печь — будет и дымоход
На рисунке изображена часть печи, для которой необходимо устроить дымоход горизонтальный.
Как говорилось ранее, мы должны соблюсти все параметры размеров внутреннего сечения. Если опыта в подобного рода работах недостаточно, то можно соорудить лекало соответствующего размера. С его помощью можно будет с успехом контролировать весь процесс укладки кирпича.
Как ранее говорилось, размер сечения внутренней части нашего дымохода будет составлять 125×125×140 мм.
Устраиваем горизонтальный канал
- Для этого укладываем два ряда кирпичей таким образом, чтобы у нас получился горизонтальный канал дымохода. На рисунке становится понятным, как это сделать. Кирпичи укладываются обычным способом для кирпичной кладки.
- Единственное, что потребуется, — это строгое соблюдение толщины швов. Так как в обычной кирпичной стене разница в несколько миллиметров не играет большой роли, в дымоходе эта разница приведет к изменению внутреннего сечения дымохода.
- Поэтому укладывая каждый кирпич, внимательно проверяйте и регулируйте толщину шва и горизонтальность укладки. Сделать это можно с помощью строительного уровня.
При необходимости кирпич подбивается молотком с резиновым наконечником или обычным молотком с деревянной подложкой. Напоминаем, толщина шва у нас 3 мм
Подготовка к перекрытию
Канал дымохода готов. Необходимо выполнить перекрытие. Для этого подготовим канал. Прокладываем еще один ряд по схеме, указанной на рисунке.
Теперь все готово для укладывания перекрытия
Что еще важно знать. Укладывая кирпичи, внимательно следите за выступающим раствором
Весь выступающий раствор необходимо тщательно удалять.
Внутренние швы по возможности должны быть заполнены раствором полностью. Недостатки раствора образуют дополнительные ступеньки, на которых впоследствии будет накапливаться сажа.
Кирпич перекрытия — умение, сноровка, желание, тренировка
Как правильно уложить кирпичи перекрытия? Тут нужна определенная сноровка и знания. Приступаем:
- Прикладываем кирпич без раствора и определяем ту часть, которая находится внутри канала дымохода на оборотах.
- С помощью шлифовальной машинки скругляем острые углы так, как показано на ранней схеме.
- Что касаемо раствора. Укладывая кирпичи перекрытия, раствор накладывается на укладываемый кирпич и ни в коем случае на кирпичи кладки.
- Приложите кирпич и определите, какими частями он соприкасается с кладкой дымохода. Как видно из рисунка, он примыкает к кладке одной тычковой и ложковой частью полностью и половинкой пастели.
- На данные части наложите раствор и распределите по возможности ровным слоем. Учтите, для того чтобы кирпич не западал в стороны, по краям должно быть немного больше раствора, чем в центре.
- Раствор наносится на кирпич в перевернутом состоянии. Когда раствор нанесен, укладываем кирпич и плотно прижимаем его ложковой и тычковой частью.
Точность имеет значение
После чего с помощью уровня делаем необходимое измерение. При необходимости кирпич подбиваем с помощью резинового молотка. Ни в коем случае не следует ударять по части, находящейся над дымовым каналом.
Можно поддерживать одной рукой кирпич снизу и проводить необходимые манипуляции. Таким образом укладывается весь ряд. В итоге у вас должно получиться так, как показано на снимке.
Повторимся, укладывая последний кирпич перекрытия, проверьте размер вертикального оборота. При необходимости подрежьте кирпич настолько, чтобы вертикальный канал соответствовал размером горизонтальному каналу.
Теперь все можно повторить в обратном направлении. Так укладывается весь дымоход.
Составляющие части дымохода
Принцип устройства обоих видов дымоходов одинаков, но если к коренной трубе подсоединяются две или три печи, она может иметь несколько стояков и несколько разделок, количество которых будет зависеть от числа этажей дома.
Части и отделы дымохода
На данном рисунке можно рассмотреть все части дымоотводной конструкции, которая состоит из следующих элементов и отделов:
- Шейка печи — это часть дымохода, которая идет от печи до разделки. В ней располагают дымовую задвижку, которая будет регулировать тягу, необходимую для интенсивности горения или тления топлива.
- Разделка трубы или распушка устраивается на проходе трубой каждого перекрытия, и предназначена для защиты горючих перекрытий от высоких температур. Она имеет более толстые стенки, по сравнению с остальными частями дымоотводного канала. Ее толщина должна быть не менее 35—40 сантиметров, таким образом создавая по всему периметру изоляцию от 20—25 сантиметров.
- Стояк трубы — это кирпичный столб с дымоотводным каналом внутри. Он располагается, как до разделки, так и в чердачном перекрытии.
- Выдра — эта часть располагается сразу над кровлей и предохраняет трубу от попадания влаги – дождя, снега, конденсата и т.п.
- Шейка трубы возвышается сразу же над выдрой.
- Выдра, имеющая площадку, шейка и выступающая шапка вместе составляют оголовок трубы.
- Сверху шапки закрепляется колпак или зонтик, препятствующий попаданию вовнутрь канала различных загрязнений и влаги. Также это приспособление способно создавать нормальную тягу в канале дымохода.
Частые ошибки при монтаже
В вышеописанном тексте были расписаны важные советы, следование которым поможет в монтаже кирпичного дымохода собственными руками. Но поскольку это довольно сложный процесс, во время его исполнения можно столкнуться с некоторыми трудностями.
Частые ошибки при монтаже:
Наиболее распространенная проблема — недостаточно высокая труба. В таком дымоходе не будет должной тяги, что негативно скажется на его эффективности
Особое внимание стоит уделить расчету размера печной трубы. Такой подход позволит избежать данной проблемы.
Несоответствие дымохода стандартам СНиП
Данные нормы создавались для того, чтобы построенные по ним объекты были максимально надежными.
Еще одна частая ошибка — использование некачественного или неверно замешанного цементного раствора. Кирпичная кладка с ним не сможет надежно держаться, со временем она полностью разрушится. Цементный раствор нужно замешивать таким образом, чтобы достичь однородной консистенции.
Рекомендации от специалистов:
- Следует выполнять перевязку кирпичей предельно внимательно во время кладки. При возведении дымохода могут использоваться половинные части кирпичей, четвертные и так далее. Для их разделения лучше всего использовать болгарку.
- Нельзя укладывать кирпичи на слишком толстый цементный раствор. Иначе это негативно отразится на сроке службы конструкции. Оптимальная толщина — 4-5 миллиметров.
- Помимо прочего, стоит помнить о регулярном обслуживании дымохода. В основном это касается его чистки. На стенках труб оседает сажа и иные продукты сгорания. Больше всего загрязняются конструкции с неровностями внутри. Регулярная чистка позволит сохранить эксплуатационные показатели дымохода, иначе они начнут ухудшаться.
Правильный кирпич — какой он?
Дымоотвод прослужит долго, а стенки его не разрушатся от перепадов температур и воздействия осадков только в том случае если будет подобран и использован необходимый для этих целей кирпич, при этом раствор, применяемый для кладки, должен отвечать ряду требований.
Кирпич для печной трубы должен быть полнотелым, огнеупорным и обожженным. Для строительства дымоотвода кирпич отбирают по сортности, который, в свою очередь, разделяют на три сорта:
- I сорт обладает ярким, красным цветом, допустимо наличие желтого оттенка. Кирпич этого сорта должен иметь высокую плотность глины. На поверхности кирпича, в частности, на ребрах не должно быть следов разрушения и задиров. Простукивая такой кирпич можно услышать звон.
- II сорт имеет бледно-оранжевый цвет, ко всему прочему он отличается низкой стойкость к морозу, невысокой плотностью, большой пористостью. При простукивании его молотком можно услышать не звон, а глухой стук. На его плоских поверхностях и ребрах могут быть задиры, и следы выкрашивания.
- III сорт — это пережженный кирпич. Такой материал имеет глубокий красный цвет, допустим, коричневый оттенок. Такой кирпич не обладает стойкостью к воздействию мороза. Кирпич этого сорта обладает плотной, но пористой структурой и обладает высокой тепловой проводимостью. Этот материал обладает хорошей плотностью на сжатие, но при воздействии других нагрузок он быстро разрушается. На его поверхности и ребрах могут образоваться сколы и выкрашивание. При его простукивании можно услышать очень звонкий звук.
Существует два способа подготовки кирпича. Первый способ подразумевает то, что кирпич, на какое-то время будет погружен в воду. При втором способе, кирпич укладывают на место в сухом виде, но при этом он начнет впитывать влагу из раствора, что приводит к снижению прочностных характеристик кладки в целом. Каменщик, занимающийся строительством трубы, сам выбирает технологию подготовки и укладки дымоотвода.
Требования к раствору
Раствор, применяемый для строительства трубы должен обеспечить ровность и герметичность швов. Ко всему прочему он должен быть стоек к воздействию внешней среды. При строительстве печи существует несколько зон, для которых применяют отдельные составы раствора. Всего таких зон можно насчитать 11 штук. Но составы по особым рецептам применяют только в шести из них. К примеру, при укладывании первых рядов коренного дымохода используют раствор, замешиваемых в пропорциях 3 к 1 или 4 к 1. При этом некоторые мастера для повышения эластичности добавляют известь. Такая добавка позволяет сделать его более эластичным.
На некоторых участках трубы температура воздуха может достигать +400 градусов. Для снижения нагрева элементов конструкции кровли, иногда в раствор добавляют керамзит.
Участок дымоотвода, выходящий на улицу, подвержен воздействию скачков температур и осадков, поэтом условия его эксплуатации можно считать очень жесткими. В этом случае в ход идет раствор, сделанный из песка, глины и цемента.
При изготовлении раствора необходимо принимать использовать только те компоненты, которые прошли предварительную очистку. Для фильтрации песка применяют сито с ячеей 1х1 мм. Глину после замачивания протирают через такое же сито. Такой способ принято считать наиболее эффективным.
При изготовлении раствора необходимо соблюдать некоторые правила. В частности, необходимо применять только предварительно замоченную и очищенную глину. Процесс замачивания по времени занимает 12 — 14 часов, при этом, он должен сопровождаться постоянным перемешиванием. В случае необходимости в нее добавляют воду. В конце этого срока в глину добавляют песок. Пропорции могут составлять 1 к 2, 1 к 3, 1 к 4. Это определяется жирностью глины. Чем она выше, тем больше песка в нее необходимо добавлять.
Перед использованием готового раствора имеет смысл сформировать опытные образцы, их обычно выполняют в виде шариков или жгутов. После того как они высохнут можно будет определить какой приготовленный раствор можно использовать. При укладке кирпича, смесь должна быть нанесена слоем толщиной 8 -9 мм, после того, как смесь будет прижата верхним кирпичом, толщина шва должна быть 6 — 7 мм.
Правильно приготовленный раствор при сгребании мастерком должен держать форму и не рваться
Кладка дымохода
Принципиальной разницы между кладкой массива печи и дымоходов нет. Она ведется на глинопесчаном растворе с использованием тех же инструментов – печного молотка-кирочки, кельмы и строительного отвеса. Однако такие элементы, как распушка и выдра выкладываются с использованием большого количества частей кирпича размером в 1/8, 1/4, 1/2 и 3/4 от целого.
Чтобы избежать колки и тески, которые сопровождаются облаками кирпичной пыли и редко когда дают желаемый результат, стоит использовать «болгарку» с алмазным кругом для керамики. Это гарантирует точность работы, избавляет от утомительного труда и массы бесполезного кирпичного боя.
Раствор
Для кладки до уровня кровли используется смесь песка и глины, поскольку она имеет сходный с кирпичом коэффициент линейного расширения, что является определенной гарантией от появления трещин.
Чистая глина, используемая в качестве связующего, может быть как жирной, так и тощей. В некоторых местах попадаются месторождения, где пропорциональное отношение количества глины к песку оптимальное от природы: один к трем или четырем.
При увеличении объемной части глины раствор после высыхания трескается, а при уменьшении – крошится. Для определения оптимальности соотношения объемных частей надо готовый раствор размять в пальцах. Он не должен быть ни ощутимо скользким, ни шершавым, как наждачная бумага.
Выкопанная глина замачивается в железной емкости на 3–4 дня. В итоге должна получиться однородная глиняная пульпа без камней, по консистенции схожая с жидкой сметаной.
Песок, взятый в пойме ручьев и рек, очень мелкий, пылевидный. Для кладки он не подходит. Лучше использовать тот, что состоит из зерен по 0,8–1 мм. На ощупь он грубый.
Глина и песок смешиваются объемными частями в соотношении один к трем или четырем. Вода добавляется постепенно, малыми порциями. Готовый раствор должен оставлять на кельме следы (но не липнуть к ней) и не стекать с неё.
Чтобы избежать ошибок в пропорциях, лучше купить готовую сухую глинопесчаную кладочную смесь
Обратите внимание, что имеющая маркировку «огнеупорная» для кладки непригодна
Кирпич
Используется полнотелый обожженный кирпич красного цвета.
Его грани должны быть ровными, без трещин, а звук, издаваемый при легком ударе по нему печным молотком, – звонким.
Стандартный размер, используемый для кладки, – длина 250, ширина 125 и высота 75 мм.
Кладка внутреннего дымохода
Его начинают сразу после того, как установлена заслонка и завершена перекрыша печи. Приемы кладки те же – нанесение слоя раствора, укладка кирпича, его «утрясание» рукой и легкое постукивание кирочкой. Вертикальность и горизонтальность проверяют после укладки каждого ряда. Заканчивают его за четыре высоты кирпича до потолочного перекрытия.
Кладка распушки
Расширение толщины стенок дымохода выполняется для соблюдения требования нахождения сгораемых конструкций на расстоянии 250 мм «от дыма». Обычная толщина стенок дымохода 125 мм. Для её увеличения вдвое требуется сложить четыре ряда, каждый из которых сдвигается наружу на 1/8 ширины кирпича относительно нижнего – как раз та величина, которая позволяет кирпичу лежать не перекидываясь. Принцип кладки для всех трех типоразмеров один и тот же:
- Внутренняя поверхность (к дыму) первого ряда выкладывается частями в 1/8. Промежутки между внешними кирпичами заполняются частями в 1/4.
- Во втором ряду части увеличиваются, соответственно, до 1/4 и 1/2.
- На третьем ряду используются 1/2 и 3/4 части.
- Внешний пояс четвертого ряда распушки выкладывается целыми кирпичами.
Дойдя до потолка, ее кладут, соблюдая перевязку швов, еще на два или три ряда выше. Между потолочным перекрытием и нею оставляют зазор в 2–3 см, чтобы исключить давление конструкции на кладку. Он закрывается минераловатными плитами. Кладка до кровли проводится обычным порядком – с перевязкой вертикальных швов и контролем вертикальности.
Кладка выдры
Ее начинают после того, как край кирпича дымохода поднялся над кровлей. Она ведется снаружи, с соблюдением всех мер безопасности при работе на высоте. Можно использовать цементный раствор. Начинают ее с того края, который ниже по скату. Отступ от дыма на каждом ряду равен 1/8 ширины кирпича. Всего в выдре должно быть шесть рядов. После нее кладут шейку – обычное продолжение дымохода. Щели между кровлей и дымоходом закрывают «воротником» из листовой кровельной стали.
Кладка оголовка
Это дефлектор дымохода, исключающий забивание дыма в трубу при воздушных завихрениях.
Его выкладывают за два ряда, сдвигая первый от дыма на 1/8 кирпича, а второй – на 1/2.
За его выступы можно зацепить кляммеры металлического колпака, предотвращающего попадание осадков в трубу.
Что выгоднее: сделать самому или заказать
Монтаж дымохода своими руками
И тут подкрадывается дилемма: с одной стороны твердотопливный (ТТ) котел очень похож на обычную печку. И уж дымоход для него получится сделать. Именно так думают многие владельцы котлов. Однако будет заблуждением считать, что это дело будет простым: тут важны грамотные расчеты, продуманная конструкция и качественный монтаж, ведь от этого зависят жизни и здоровье всех членов вашей семьи. Ошибки в конструкции, неплотная стыковка – все это может привести к попаданию угарного газа внутрь помещения. А это уже очень опасно!
Поэтому, если у вас нет профессиональных навыков печника, то за работу лучше не браться. А если вы уверены в своих силах, или конструкция дымохода не очень сложная, то смело беритесь за дело.
Расчеты дымохода лучше заказать в строительной фирме, где вам все сделают правильно!
Общие требования к дымоходным трубам
В независимости от типа дымохода, есть три строгих правила, которые при строительстве трубы надо придерживаться обязательно:
- Точный подбор высоты кирпичной конструкции.
- Из какого кирпича выкладывать дымоход над крышей.
- Какой для этого использовать кладочный раствор.
Что касается высоты, то этот параметр высчитывают с учетом угла наклона кровельной конструкции. Чтобы вы поняли, о чем идет речь, посмотрите на фото ниже, где показано соотношении размеров кровли с высотою дымохода.
Соотношение высоты дымоходной трубы с параметрами кровлиИсточник kaminbrick.ru
Важно понимать, что правильно подобранная высота трубной конструкции – это в первую очередь хорошая тяга внутри трубы, что гарантирует правильную работу печки. Во-вторых, это соблюдение норм и требований пожарной безопасности
Это в основном относится к кровлям, собранным из горючих материалов. Потому что завихрение воздушных масс может спровоцировать попадание икр на кровельное покрытие. А это часто становится причиной пожара.
Теперь переходим к кирпичам. Здесь все просто.
- Части трубы, подвергающиеся высоким тепловым нагрузкам, должны собираться из шамотного (огнеупорного) кирпича. В основном это относится к шейке печи.
- Остальные части можно поднимать из красного кирпича марки М200. Этот материал легко переносит температуры до +800С.
Шейка печи выкладывается из шамотного кирпичаИсточник lv.aviarydecor.com
Важно – покупайте кирпич только с гладкими поверхностями. Они не позволят оседать на них саже, которая после многолетней эксплуатации печной конструкции сужает диаметр дымохода, а это уменьшение тяги
Плюс – сажа нередко становится причиной возгорания внутри трубы.
Теперь, что касается кладочного раствора. Мастера используют две его разновидности: глиняный и цементно-глиняный. Оба материала легко переносят высокие температуры, не растрескиваясь. Необходимо отметить, что в строительных магазинах сухие смеси для кладки кирпича в дымоходах продаются. Так что в этом плане проблемы нет.
Сухая смесь кладочная жаростойкая для печей, каминов и дымоходовИсточник remont.komimarket.ru
И другие требования к дымоходу согласно СНиП41-01-2003:
- Один дымоход для одной печки.
- Пересечение трубы с другими инженерными коммуникациями недопустимо.
- Расстояние от кирпичной трубы до элементов перекрытий, собранных из горючих материалов, не меньше 38 см.
- Проход дымоходной конструкции сквозь строительные элементы и узлы должен формироваться из негорючих материалов, расположенных от самой трубы на расстоянии 25 см.
- Отклонение оси трубного сооружения от вертикали возможно, но не более 30°.
- Отклонения должны быть жестко привязаны к строительным конструкциям дома.
- Необходимо предусмотреть люки и окна, которыми придется пользоваться для прочистки дымохода.
- Выступающая над кровлей часть должна быть только вертикальной.
Как правильно формировать проход кирпичной трубы через перекрытия из горючих материаловИсточник stroyfora.ru
