Где используется и как выполняется кладка в полкирпича

Расчёт массы сетки в кг для армирования кирпичных стен по заданной длине и высоте стены, при выбранной толщине стены и типа сетки в Excel

Владимир. 2014-10-23 12:28

swell, а разве вообще «перегородка» независимо от материала бывает несущей? Я за чистоту понимания и употребления разных терминов, исключая их вольные толкования без официального определения.

В моем давнем представлении перегородки могут быть только «ненесущими». И понимать их только такими, без разновидности «несущими». А вот уже элемент под названием «стена» может быть как «несущей», так и «самонесущей», или «ненесущей» кому как нравится. Поэтому к перегородке применять термин «ненесущие» избыточно. Закрепляемая в примыкании к потолку по длине — уместная характеристика. Что конечно, для устойчивости дает поправку на высоту и длину предельном значении.

Другое. Различают перегородки одинарные и двойные (спаренные с зазором, как межквартирные) что дает им большую устойчивость со связями между ними.

Как будет их устойчивость обеспечиваться, по какой методике?

Dmitry Rudenko. 2014-10-23 17:20

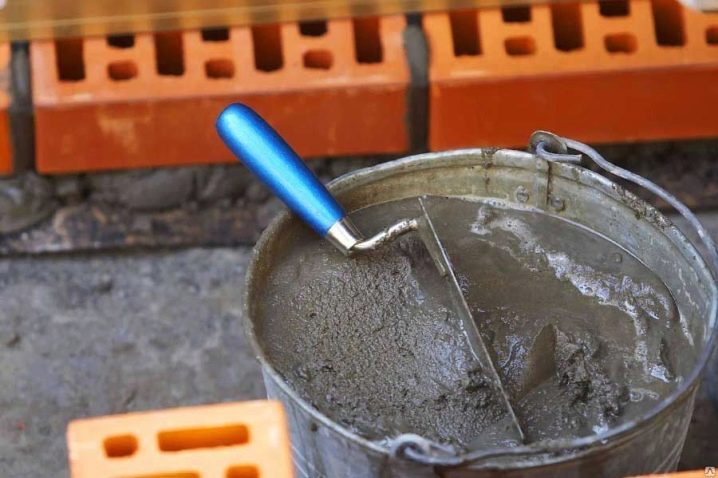

Технология замешивания раствора

Состав и консистенция раствора зависят от конструкции и технических характеристик кирпича. Распространены четыре типа кладочных растворов: цементные, известковые, цементно-глинистые, цементно-известковые.

Цементный раствор многим знаком по заливной стяжке пола. В виде промежуточного слоя в кладке он сохранил некоторые свойства стяжки: он холодный, прочный, малоподвижный.

Готовится раствор из цемента, песка и воды. В зависимости от марки цемента пропорции в составе меняются: на одну часть цемента приходится от одной до шести частей песка средней фракции.

Чтобы получить качественный раствор, сначала нужно тщательно перемешать сухие компоненты состава, а затем постепенно вливать воду. Густая масса перемешивается до однородной консистенции. Раствор должен быть не слишком густым и не слишком жидким.

Цементно-песчаный раствор можно использовать для кирпичной кладки, однако этот вариант не самый лучший. Цемент – малоподвижный материал.

Известковые растворы считаются самыми теплыми, но по прочности уступают цементным. Ввиду низкой прочности они используются при возведении одноэтажных построек, внутри помещения.

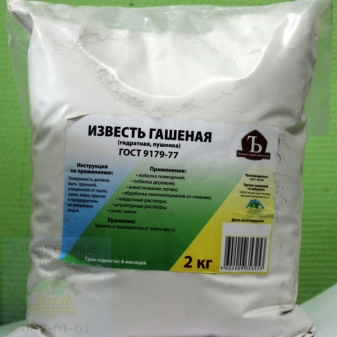

Для приготовления раствора своими руками нужно известковое «тесто» или негашеная известь. Известь замешивается с песком в соотношении от 1: 2 до 1: 5.

Для новичков существуют готовые смеси. В них нужно лишь добавить воду, следуя инструкции на упаковке, – просто, как развести обойный клей.

Известково-цементный раствор (песок, цемент и известь) обладает всеми необходимыми качествами для надежного результата: он универсален для любых видов кирпича, в меру пластичен, легко наносится, хорошо сцепляется с поверхностью рабочего материала.

Готовится известково-цементный раствор на известковом «молоке» (гашеная известь, разведенная водой). Затем песок перемешивается с цементом. Готовую смесь доводят до текучей консистенции известковым «молоком» и перемешивают.

Этот вид раствора универсален для всех типов кирпичных построек.

Существует и такая разновидность, как цементно-глиняный раствор. Соотношение глины и цемента в сухой смеси – 1: 1. Затем раствор замешивается в однородную массу. Его главное отличие и достоинство – быстрая схватываемость при низких температурах. А кроме этого, он не боится влаги.

Независимо от типа материала и раствора есть общие принципы работы с ним. Так, например, поверхность кирпича имеет значение. Чем более она пористая, тем больше влаги впитается в кирпич при застывании. Кладка быстро затвердевает, швы становятся прочными. Это нужно учитывать при подготовке смеси.

Чтобы избежать расслаивания раствора, его нужно периодически помешивать.

Нет необходимости разводить раствор на весь объект: он быстро затвердевает. Лучше готовить смесь порционно, работая над небольшими участками.

Как сделать забор с кирпичными столбами на монолитном ленточном фундаменте: этапы работ

Среди строителей самым оптимальным вариантом для реализации опоры для ограждения считается мелкозаглубленное основание. Кроме того, что придется научиться вязать арматуру для каркаса, для строительства понадобятся следующие материалы:

• Щебень.
• Песок.
• Цемент.
• Арматура.
• Кирпич.

Традиционно забор с кирпичными столбами на стандартном ленточном фундаменте закладывается на глубину 20-30 см, если почва достаточно плотная и непучинистая. В случае, когда глубина промерзания превышает 70-80 см, то ленту располагают на глубину около 1 метра. Такое же положение и с грунтами, насыщенными влагой. В остальных случаях вполне достаточно заглубления основания на 40-50 см.

На пучинистых грунтах специалисты рекомендуют использовать технологию возведения МЗЛФ с параллельной организацией дренажа. В противном случае низкие температуры могут разрушить основание.

Чтобы опора выглядела ровной и презентабельной, для сборки опалубки нужны пиломатериалы. В их качестве используют обрезную доску толщиной 20-25 мм или влагостойкую фанеру от 8 мм. При наличии в опалубке больших щелей есть смысл применения полиэтиленовой пленки, чтобы предотвратить вытекание воды из бетонной смеси.

Основные этапы

По стандартной схеме выполняется разметка будущего ограждения. По его границам устанавливаются колья, и натягивается шнур. Внутренний периметр размечается в соответствии с шириной секций, обычно отступают от внешней границы 30-40 см. Дальнейшие действия производятся по следующей схеме:

• При помощи нивелира определить низшую точку, от которой начинается копка траншеи.
• Выполнение земляных работ, траншея выкапывается на глубину 30-60 см. В некоторых случаях глубина рва увеличивается, например, при наличии на участке пучинистых грунтов.
• Бурение ям для столбиков, глубина зависит от высоты забора с кирпичными столбами на монолитном ленточном фундаменте – если он будет двухметровым, то трехметровая труба опускается в яму на один метр.
• Вставить в скважину стакан из рубероида для трубы.
• На дно рва засыпать слой песка толщиной 10-15 см, пролить водой и утрамбовать.
• В ямы для столбиков засыпать щебень слоем 15 см, что предотвратит опору от выталкивания при низких температурах.
• Собрать опалубку такой высоты, чтобы ее верхний уровень был несколько выше планируемой высоты основания.
• Собрать армирующий каркас из прутьев арматуры и вставить трубы в углубления.
• Выполнить расчет количества цемента для фундамента, приготовить бетонную смесь и залить ее в опалубку. Чтобы поверхность основы не трескалась, нужно периодически поливать ее водой. При благоприятной погоде опалубка снимается через 5-7 дней, прочность бетон набирает в течение месяца.

Формирование столбов из кирпича

При установке стальных труб их положение следует контролировать при помощи уровня. Укладка кирпичей производится только после полного застывания бетона. Для кладки используют цемент марки М400 и песок.

К определенным металлической трубам привариваются закладные элементы для установки ворот и калитки. Кладочные работы требуют выполнения технологии и обязательной обвязки для прочности конструкции. Пустоты между трубой и кирпичами заполняются бетонной смесью для прочности.

Процесс кладки должен сопровождаться постоянным контролем вертикальности с помощью отвеса. Заборные столбики выстаиваются в течение двух-трех недель. Если опоры делались из красного облицовочного кирпича, то за это время их обрабатывают пропиткой для защиты от влаги и появления высолов. В зависимости от принятого дизайна, забор с кирпичными столбами на монолитном ленточном фундаменте можно облицевать клинкерной плиткой или искусственным камнем.

В общих чертах технология возведения столбиков из кирпича состоит из нескольких пунктов:

• Приготовить квадратные прутки для формирования толщины слоя раствора, и уложить их по периметру укладки.
• Положить слой цементно-песчаного раствора внутри периметра, не превышая верхний уровень прутков.
• Уложить четыре кирпича, учитывая перевязку швов.
• Вытащить прутки и очистить их от остатков смеси.
• Проконтролировать уровнем правильность укладки, при необходимости выровнять.
• Полость между кирпичами и трубой заполнить раствором.
• Повторить процедуру с верхними рядами по аналогичному сценарию.

Для предотвращения скопления влаги сверху на столбик ставится колпак из металла или бетона. Также нельзя пренебрегать гидроизоляцией основания перед кладкой. Для нижних трех-четырех рядов следует использовать полнотелый кирпич, верхние ряды допускается выкладывать из пустотелого камня.

Основные принципы процесса

Технология кирпичной кладки – это ключевые моменты, которые считаются общими для возведения любых объектов. Тонкости процесса могут меняться при выборе того или иного способа кладки, но освоить базовые приемы обязательно.

В первую очередь важно определиться с типом фундамента и шириной кладки. Высота вычисляется по специальной таблице, которая содержит информацию о толщине кирпича, соответствующей ему толщине раствора и количестве блоков на 1 квадратный метр

Фундамент обязателен для любой тяжеловесной постройки. Для нежилых объектов в один этаж достаточно столбчатого фундамента. Надежный дом лучше устанавливать на ленточный или сплошной фундамент. Кирпич считается тяжелым материалом, поэтому ему требуется прочная основа. Чем больше этажность дома, тем крепче должен быть фундамент.

От толщины кладки зависят теплоизоляционные и звукоизоляционные качества постройки, а также ее огнеупорные свойства.

Существует 5 видов кладки по толщине.

• В полкирпича. Толщина равна ширине постели – 12 см. Такой вариант подходит для нежилых одноэтажных построек.
• Один кирпич. Толщина стены равна длине постели – 24–25 см. Достаточно для одноэтажного дома с теплоизоляцией.
• Полтора кирпича. Толщу конструкции образуют два ряда блоков. Она равна 36–37 см соответственно. Такая кладка будет надежной для одноэтажных и полутораэтажных зданий.
• Два кирпича. Такой вариант складывается из длины двух постелей – 48–50 см. Можно смело возводить двухэтажный коттедж на прочном фундаменте. Общий вес и стоимость такой постройки достаточно высоки.
• Два с половиной кирпича. Толщина стен равна 60–62 см. Используется редко для многоэтажных жилых конструкций. Помимо большого веса, такое здание будет требовать вложений в отопительную систему.

Определив необходимую ширину и тип стройматериала, можно начать возводить фундамент и класть кирпич. В процессе нужно соблюдать правила.

• Использовать приспособления для контроля горизонтальных и вертикальных линий, чтобы кладка получилась ровной. Самый важный этап – выложить правильно первый ряд.
• Сначала возводят углы, затем среднюю часть стены. Углы служат ориентирами, чтобы выкладывать ровные горизонтальные ряды.
• Направление порядовой кладки – слева направо.
• Блоки кладут на раствор таким образом, чтобы в горизонтальных рядах верхний кирпич опирался на два нижних. Площадь опоры – не меньше одной четверти каждого из двух нижних блоков.
• Раствор кладется на горизонтальные и на вертикальные швы. Это защищает кирпичную кладку от растрескивания.

• Обязательный элемент кладки – перевязка. Она гарантирует прочность и защиту от расслоения.
• Для дополнительного укрепления постройки используется металлическая арматура.
• Между кладкой и фундаментом необходима гидроизоляция (рубероид или раствор).
• Если стену планируется штукатурить, швы не нужно заполнять полностью. Так штукатурка лучше схватится.
• Облицовочный и рабочий кирпич выкладываются по одинаковым правилам.

Методы подсчета количества стройматериала

Кирпичная кладка предполагает, что существуют общепринятые стандарты брака, она составляет до 5%. Материал деформируется, раскалывается, поэтому необходимо брать строительный материал с некоторым запасом.

Всегда толщина стены определяет количеством элементов, которые необходимо израсходовать.

Чтобы было более понятно, сколько следует израсходовать материала, можно посмотреть различные виды кладок. Цифры, которые будут приведены ниже, будут учитывать также толщину швов, без этого параметра адекватно рассчитать количество материалов не получится.

Если стена 122 мм, то есть половина кирпича, то в 1 кв. метре будет такое количество кирпичей:

• одинарных 53 шт.;
• полуторных 42 шт.;
• двойных 27 шт.

Чтобы сделать стену шириной 252 мм (то есть в один кирпич), в одном квадрате тогда будет такое количество материалов:

• одинарных 107 шт.;
• полуторных 83 шт.;
• двойных 55 шт.

Если стена шириной 382 мм, то есть в полтора кирпича, то для того, чтобы сложить один квадратный метр стены, надо будет потратить:

• одинарных 162 шт.;
• полуторных 124 шт.;
• двойных 84 шт.

Чтобы сложить стену шириной 512 мм (то есть в двойной кирпич), надо будет израсходовать:

• одинарных 216 шт.;
• полуторных 195 шт.;
• двойных 114 шт.

Если ширина стены 642 мм (два с половиной кирпича), то потребуется потратить на 1 кв. метр:

• одинарных 272 шт.;
• полуторных 219 шт.;
• двойных 137 шт.

Виды швов

Кроме выбора технологии укладки, которая будет влиять на толщину стен и качество постройки, также следует определиться с видом межкирпичного шва.

Горизонтальные швы

• Подрез. Раствор занимает всё пространство между двумя кирпичиками. Стена получается ровной. Шов подходит для декорирования и каминов
• Выпуклый или вогнутый. Шов выступает из стены или наоборот, является вогнутым по отношению к плоскости стенки. U-шов выполняется с помощью порезанной пополам, а именно вдоль, пластиковой трубки.
• Пустошовка. Шов имеет некоторую пустоту, полость. То есть раствор вообще не вылезает за пределы кирпичиков. Он подходит под последующую штукатурку.
• Односрезный шов. Представляет собой косой срез, если смотреть на него сбоку.
• Двухсрезный вогнутый. Или двухсрезный выпуклый. Похож на выпуклый/вогнутый, только имеет не плавные очертания, а прямые, скошенные под углом линии.

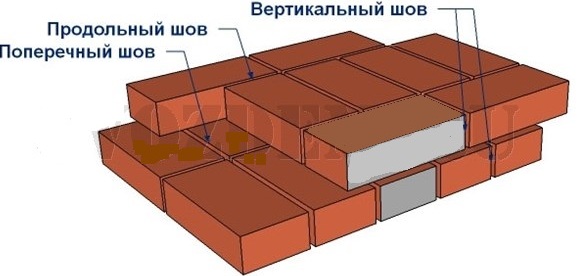

Вертикальные швы

Вертикальный шов — это шов, разделяющий боковые грани соприкасающихся кирпичей. Бывает поперечный и продольный. Укладываются в ширину от 8 до 15 мм.

• Поперечный шов. Шов между широкими боковыми гранями. Между ложками.
• Продольный шов. Шов между боковыми гранями. Между тычками.Применяется для кладки глухих стен и простенков. Если ширина заполнения шва более 1м, то может быть допущено частичное заполнение шва.

Особенности однорядной кладки

Дом из кирпича – это множество прочно связанных мелких деталей, создающих монолитное сооружение. Любой кирпич имеет три измерения: длину, ширину и высоту. Когда говорится о кладке в один ряд, подразумевается, что толщина этого ряда равна самому большому измерению. В стандартном варианте кирпича это 25 сантиметров. Выше двадцати метров кирпич в один ряд не кладут ввиду критического увеличения нагрузки. В таких случаях используется многорядная кладка.

Кирпич – это кусок термически обработанной глины стандартной формы. У каждой стороны изделия имеется свое название. Пастель – самая большая сторона, средняя боковая – это ложок, а самая маленькая торцовая часть – это тычок. Современное качество производства таково, что перед кладкой желательно убеждаться, насколько точно совпадают размеры различных партий полученной продукции. От этого зависит качество будущей конструкции.

Кладка в 1 кирпич применяется для строительства небольших строений и перегородок. Крайне важный момент, касающийся будущего качества постройки – геометрия кирпича. Грани должны строго расходиться под 90 градусов, иначе дефектов строения не избежать. Для усиления прочности кладки вертикальные швы обязательно делатся со смещением. Прием смещения шва называется перевязкой. Укладка ряда торцовой самой маленькой поверхностью кирпича наружу называется тычковой. Если же класть кирпич наружу более длинной боковой стороной – это ложковая укладка.

Правило однорядной укладки: первый и последний ряды всегда являются тычковыми. В этих случаях битый или поврежденный кирпич никогда не используется. Цепная кладка – это способ, при которой тычковые и ложковые ряды все время чередуются. Правильность кладки углов обеспечивает успех остальных деталей. При возведении здания сначала делаются два угла, которые связываются рядами кирпичей, затем наступает очередь третьего угла, который тоже связывается. Четвертым углом создают законченный периметр. Стены всегда возводятся обходом по периметру. Ни в коем случае нельзя строить стены по очереди.

Что нужно иметь перед началом работы

Мы уже выяснили, что кирпичная кладка в полкирпича имеет толщину 120 мм, это ширина стандартного кирпича, имеющего размеры 250х120х65 мм. Чем длиннее и выше стена, тем она менее устойчива, и тем важнее придать ей дополнительную прочность и надежность.

Поэтому, при возведении перегородок, кроме самого кирпича и раствора, нужно иметь под рукой некоторые дополнительные материалы и инструменты.

Инструменты для устройства кирпичной кладки

Перед началом работы нужно приобрести необходимый инструмент. Отсутствие какого-либо предмета из перечисленных ниже, может сильно осложнить работу и заметно повлиять на качество кладки.

Инструменты, используемые для кирпичной кладки

1. Кирка нужна для раскалывания кирпича, если необходимо применить половинку или четвертинку. Острые концы ударной части разбивают кирпич ровно, без сколов и зазубрин.
2. Мастерок или кельма используются для укладки раствора и снятия его излишков. Не нужно иметь все представленные виды, но угловой или круглый мастерок должен быть обязательно.
3. Киянка нужна для выравнивания кирпича в ряду по вертикали или горизонтали. Ударная часть из резины или дерева сажает кирпич на место, не травмируя его.
4. Расшивка служит для придания наружным швам облицовки ровной, выпуклой или вогнутой формы.
5. Уровень осуществляет контроль над горизонтальностью рядов.
6. Отвес контролирует вертикальность кладки.
7. Угольником проверяют градус разворота углов.
8. Еще сюда нужно отнести такой инструмент, как осевая нить, по ней сверяют укладку каждого кирпича. Осевкой могут служить: тонкая проволока, леска или бечевка — главное, чтобы нить не растягивалась и не провисала.

Армирование кирпичной кладки

Перед тем, как самому выполнить кирпичную кладку, необходимо приобрести материалы для ее армирования. Без применения арматуры прочность стены заметно снижается, особенно это касается длинных стен и углов.

Для усиления кладки применяют следующие виды армирования:

1. Сетка прямая.

Армирующая сетка

Выпускается с различной шириной и размером ячеек, из металлической проволоки толщиной от 3 до 5 мм. Такой диаметр отлично ложится в раствор между рядами, и толщина шва в кирпичной кладке не увеличивается. Сетку можно легко разрезать на нужную длину и ширину.

1. Сетка рулонная.

Кладочная металлическая сетка в рулонах

Здесь также ширина и размер ячеек могут варьироваться, но рулон позволяет экономить на длине. Если при использовании прямой сетки часто остаются обрезки, то в этом случае можно отрезать именно столько, сколько нужно.

1. Сетка кладочная полимерная.

Полимерная сетка для кладки

Сетка из полимера имеет ряд преимуществ перед стальными аналогами. Она намного легче, не ржавеет, обладает низкой теплопроводностью.

Это значит, что в кладке исключаются «мостики холода». По прочности, после схватывания раствора, полимер почти не уступает металлическим сеткам. Кроме того, отрезать нужную ширину или длину можно обычными ножницами.

Благодаря гибкости, ее очень удобно укладывать между вертикальными рядами и на углах. Но, если металлическую сетку рекомендуется вставлять через каждые 4–5 рядов, то полимерную нужно класть чаще. Так что, более низкая цена особой роли не сыграет.

1. Отдельные стержни.

Металлическая проволока для кладки

Кроме сеток, армирование кладки можно делать отдельными стержнями, из проволоки диаметром 3–6 мм. Их укладывают в 1–2 ряда в середине кладки, укрепляя вертикальные и горизонтальные ряды. Перехлест концов проволоки на стыке, делают не менее 15 диаметров (для арматуры толщиной 5 мм, перехлест составит 75 мм).

Выпускается такая проволока обычно в бухтах по 200 кг и больше. В магазине можно купить часть бухты или нарезать по заказу на стержни нужной длины.

1. Гибкие связи.

Гибкие связи

Армирующие материалы для выполнения кирпичной кладки, упрочняют непосредственно стены. Но если вы делаете облицовку здания уже после завершения основной кладки, то ее нужно как-то связать с главным строением во избежание деформации и возможного обрушения.

В этом случае, используют гибкие связи, которые состоят из стержня (металлического или композитного) длиной от 180 до 350 мм. Один конец арматуры крепится в основной стене, а второй закладывается в облицовочную кладку. Для лучшего сцепления с раствором, он покрыт насечками или песчаным напылением.

Эти способы надежно крепят лицевой кирпич к стенам, а диаметр связей не увеличивает толщину шва. Кроме того, композитная арматура не проводит тепло, а значит — сокращаются теплопотери дома.

Процесс выполнения кладки в полкирпича

Кирпичная кладка вполкирпича является достаточно легкой в освоении, поэтому с ней может справиться и непрофессионал. Первым делом необходимо подготовить все инструменты и сделать разметку, чтобы первый ряд оказался ровным.

Для проведения кладки вам понадобится:

• Строительный кирпич (например, рядовой полнотелый кирпич) в достаточном количестве. При расчетах все половинки учитываются как целые, 5% обязательно отводится на возможный бой и брак;
• Раствор, приготовленный из смеси песка и цемента. Песок должен быть мелким и тщательно просеянным, чтобы в нем не попадались камушки и иной строительный мусор;

Совет! Приблизительная пропорция песка и цемента 1:4, наиболее часто применяется марка цемента М500. Чем больше в растворе песка, тем менее пластичным он окажется. Для увеличения пластичности раствора рекомендуется добавлять небольшое количество жидкого мыла.

Необходимые рабочие инструменты и оборудование: мастерок, большая емкость для приготовления раствора, лопата, молоток-кирочка для работы с кирпичами, строительный угольник, отвес. Также понадобится толстая леска или капроновый шнур, с помощью которого можно выровнять ряд.

Инструмент для кладочных работ

Важно правильно организовать рабочее место, чтобы все необходимое на строительной площадке было под рукой

Подготовительные работы

Стена ложится уже на готовый фундамент, причем он должен быть максимально ровным. Сверху на основание укладывается гидроизоляционный слой из рубероида или иного подобного материала. На основании делается разметка для кладки, чтобы стена получилась ровной, и все предусмотренные дверные проемы оказались на своих местах.

Обратите внимание! Основой любой кладки является первый ряд, поэтому он должен быть выполнен очень ровно и аккуратно. В первую очередь закладываются два кирпича на концах ряда

Если пол в здании не совсем ровный, то начинают с того угла, где его уровень выше.

Вдоль всего ряда натягивается леска, по которой можно сверять ряд, чтобы не допустить отклонений от прямой линии. Перед кладкой кирпичи на некоторое время замачивают в воде, чтобы потом они не забирали влагу из раствора.

Работы по укладке

Пошаговая инструкция по выполнению кладки в полкирпича:

Все работы по кирпичной кладке своими руками начинают с выведения углов. К первым кирпичам по бокам прикладывают следующие, на полученную кладку из 4-х кирпичей кладутся дальнейшие, чтобы следующий ряд перекрывал предыдущий. Это делается для того, чтобы образовалась так называемая перевязка;

Выведение углов и проверка их вертикальности

Когда углы готовы, на основание ряда наносится слой раствора шириной 80-100 мм, ставится кирпич и аккуратно прижимается. Весь ряд проверяется уровнем, чтобы кирпичи лежали строго горизонтально. Их можно прижимать к слою раствора только по центру, иначе ряд может оказаться неровным;

Ряд укладывается по контрольной леске

Леска поднимается, и укладывается следующий ряд. Толщина слоя раствора составляет 8 мм

Важно чтобы вертикальные швы предыдущих рядов находились строго по центру верхних кирпичей. На фото видно, как должны лежать кирпичи, чтобы соединение было максимально прочным

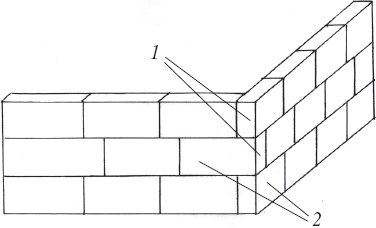

Схема выкладки угла в полкирпича

При таком способе кладки существенно уменьшается цена материалов и увеличивается скорость работы. Для дополнительного ускорения можно использовать двойной силикатный кирпич М 150, имеющий увеличенную высоту и повышенную прочность. Его можно применять как при возведении внутренних перегородок, так и при облицовочных работах.
