Подпитка закрытой системы отопления

Расширительный бак и его прокачка

В системе закрытого типа причиной падения напора в контуре может стать выход из строя расширительного бака.

Признаки неполадки:

• Частые подпитки системы. Если существует потребность дополнительно вводить в систему теплоноситель, как минимум, раз в неделю, без видимых утечек, то проблема заключается в некорректной работе расширительного бака;
• Разброс показаний манометра для разных режимов работы системы. Резкое падение напора теплоносителя в системе при использовании горячего водоснабжения также свидетельствует о неисправностях в РБ.

Давление внутри расширительного бака Для проверки работоспособности необходима прокачка бака и проверка соответствия давления в нем давлению в системе отопления.

Последовательность действий прокачки:

1. Перекрыть запорные краны (прямой и обратной подачи воды);
2. Открыть штуцер, сливать воду, пока величина напора в котле не станет равна нулю;
3. Снять показания на бачке расширения в положении штуцера «открыто». Наличие конденсата на РБ не должно наблюдаться;
4. Нагнетать воздух насосом в РБ до того, как из штуцера не перестанет течь жидкость. Дать стечь воде из бачка полностью;
5. Выпустить воздух;
6. Повторить процедуру, удерживая давление в РБ на уровне 1,1…1,3 бар;
7. Открыть запорную арматуру;
8. Запустить теплоноситель в сеть. Установить уровень давления 1…1,1 бар.

Нагнетание воздуха При отсутствии специального насоса для РБ можно использовать обычный велосипедный.

Внимание! Большинство производителей в паспорте оборудования указывают значение давления на воздушном отсеке. Это значительно упрощает процедуру подбора расширительного бака для котла

Способы управления

В редукционном клапане подпитки системы отопления встроена мембрана, испытывающая давление энергоносителя. Требуемый напор воды устанавливается с помощью пружины, когда перепонка поднимается и давит на спираль. С падением давления уменьшается действие на пружину, и жидкость поступает в появившееся отверстие.

Узел подпиточного устройства включает элементы:

• редуктор давления;
• редукционный автоклапан;
• шаровой кран;
• байпас;
• входной фильтр.

Автоматические

Подпиточный клапан, встроенный в систему отопления

Автоматика работает по простой схеме и не требует внешней регулировки, кроме предварительной настройки параметров. Программируется уровень наименьшего напора в системе при потере определенного объема воды.

Принцип работы заключается в автоматическом срабатывании клапана и запуске подпиточного насоса для отопления. Для помпы также устанавливается количество вливаемой воды, которое определяется объемом потерянного энергоносителя. Клапан прекращает подпитку магистрали, когда система наполняется до заданной нормы.

Манометр врезается на трубе подачи холодной воды, иногда применяется датчик контроля напора жидкости в двух направлениях. В этом месте ставится реле, контактор – все приборы настраиваются на показатели рабочего давления.

Механические

Модуль имеет возможность полного перекрытия или открытия, что важно при запуске магистрали и наполнении системы энергоносителем. Для ускорения процесса предусматривается рычаг

Клапан вручную настраивается на предел давления, когда он будет срабатывать.

Подпитка с механикой ставится в небольших системах обогрева, т. к. в них повышение напора четко определяется положением мембраны. Недостаток энергоносителя в контуре компенсируется вручную простым открытием вентиля на трубе поступления жидкости.

Производители клапанов подпитки

Основными производителями рассматриваемых клапанов являются Watts (Германия) и Emmeti (Италия).

Производство компании Watts Industries (входит в концерн WATTS WATER TECHNOLOGIES) берёт своё начало в 1874 году. Это крупнейший производитель инженерной сантехники в Евросоюзе. Выпускает системы отопления, водяного снабжения и водоподготовки для жилых, коммерческих и общественных зданий. Подпиточные клапаны компании зарекомендовали себя как качественные, надёжные, эффективные.

Watts> имеет свыше 20 наград международных отраслевых выставок инноваций в сфере отопления и водоснабжения.

Подпиточный клапан НВ EMMETI ALIMATIC

Emmeti – это компания, выпускающая компоненты для обогревательных систем с 1976 года. Главной её целью является качество. Научные разработки, инновационные технологии и стабильное развитие – это ключевые факторы успеха. Продукция Emmeti имеет сертификаты качества в соответствии со стандартами ISO 9001. Клапаны подпиточные EMMETI отличаются высоким качеством материалов и сборки.

Автоматический клапан подпитки является простым способом избежать перебоев в работе обогревательной системы. Не нужно время от времени проверять давление, перекрывать насос и вручную восполнять количество жидкости. Немного вложений и времени на монтаж – и система обогрева будет функционировать без отказа, а в доме всегда будет благоприятный микроклимат.

Зачем необходима дополнительная подпитка?

Подпитка независимой системы отопления

В закрытой схеме отопления теплоноситель принудительно или естественным образом циркулирует от котельной установки через все обогревательные приборы, а затем возвращается назад. Для того чтобы этот процесс происходил максимально эффективно, необходимо постоянно поддерживать рабочее давление, а оно напрямую зависит от объема горячей воды.

Даже если схема отопления собрана с соблюдением всех правил и норм, и обеспечена ее герметичность, потери объема теплоносителя избежать не удастся. А все потому, что утечки все равно присутствуют. Они могут происходить через стыки магистральных элементов, небольшое количество воды теряется при открывании крана Маевского, также она просачивается и через сальниковые уплотнения циркуляционного насоса.

Конечно, описываемые потери незначительны для закрытого отопления, но со временем все они суммируются. Существенно осложняет положение любая коммуникационная авария. Поэтому необходимо периодически пополнять объем горячей воды, которая курсирует внутри закрытой системы. Для этого и существуют специальные клапаны подпитки.

Автоматическая подпитка системы отопления — схема узла и клапана подпитки

Когда в отопительной системе срабатывают воздухоотводчики по причине выхода воздуха, объем теплоносителя непременно уменьшается. Также количество литров носителя тепла становится меньше по причине очистки фильтров от различных загрязнений. Помимо этого, изменения температурного режима, которые зависят от погоды за окном, завершаются увеличением или уменьшением потерь тепла здания. В итоге режим работы горелки теплоагрегата периодически меняется. Этот элемент котла то интенсивно подогревает воду, то функционирует в экономичном режиме.

С целью недопущения аварийных ситуаций в отопительной системе необходимо поддерживать постоянный объем жидкого теплоносителя и давление в соответствии с рекомендациями изготовителей котлов (согласно техпаспорту). Сделать это позволяет узел автоматической подпитки системы отопления.

Главной деталью в нем является редукционный клапан, изображенный на фото. Клапан подпитки системы отопления снабжен специальной мембраной, находящейся под давлением теплоносителя. Благодаря натяжению пружины, устанавливается требуемое давление для жидкости, при котором мембрана переходит в верхнее положение и в итоге сдавливает пружину. Применение клапана способствует тому, что подпитка закрытой системы отопления становится более быстрой, простой и безопасной. После того, как давление в отопительной системе падает (за клапаном), теплоноситель больше не воздействует на мембрану, и пружина толкает вниз шток клапана, открывая в этом элементе просвет в седле. Вода из водопроводной конструкции начинает течь через открывшееся отверстие в трубопровод системы теплоснабжения. Мембрана после достижения номинального давления выгибается вверх и закрывает седло клапана.

Чтобы не допустить попадания грязной воды в водопровод, за редукционным клапаном монтируют обратный клапан. Данный элемент либо встраивают в корпус редукционного клапана или используют как отдельную деталь.

Современные требования относительно экологии предусматривают, что перед редукционным клапаном также следует располагать прерыватель потока или обратный клапан. Такая деталь как прерыватель потока выполняет функцию обратного клапана, но является усовершенствованным изделием, состоящим из двух обратных клапанов и находящейся между ними сливной трубы. Согласно европейским нормам, прерыватель потока необходимо устанавливать в обязательном порядке. Дело в том, что горячая вода, попадающая из отопительной конструкции в водопроводную сеть, провоцирует размножение в трубах различных бактерий, оседающих на внутренних поверхностях стенок.

Иногда его заменяют обычными сетчатыми фильтрами или фильтрами-грязевиками. Сетчатые фильтры, не имеющие прозрачной колбы, можно снабжать манометрами, что позволяет отслеживать давление теплоносителя перед ними и за данными изделиями (прочитайте: «Фильтр для системы отопления — принцип работы и установка»). Согласно показателям перепада давления определяют степень загрязнения фильтра.

Рекомендуется узел подпитки системы отопления обходить при помощи байпаса и отсечных (шаровых) кранов. Если вдруг данный узел или один из его элементов выйдет из строя, тогда подпитку производят через байпас (подробнее: «Что такое байпас в системе отопления и для чего он нужен – виды, правила установки»). Самым удобным местом подключения такого узла является точка, где располагается расширительный бачок, выполняющий в конструкции функцию «нулевой» точки отсчета.

В результате вода из водопровода смешивается с обраткой, охлаждает жидкость и та поступает в агрегат слишком холодной, что неблагоприятно отражается на работе прибора. По этой причине, если подпитка системы отопления частного дома должна располагаться близко к теплоагрегату, узел рекомендуется устанавливать в систему горячего водоснабжения. Если в загородном доме водоснабжение нерегулярное, перед узлом подпитки ставят накопительный гидроаккумулятор, который бывает двух типов. Это либо бак подпитки системы отопления на чердаке, либо мембранный бак аналогичный расширительному бачку. Когда в водопроводе давление воды меньше, чем в системе отопления, то клапан редукционный функционировать не будет, тогда необходимо устанавливать гидроаккумулятор.

Узел подпитки отопления подключают непосредственно к аккумулятору водоснабжения домовладения.

Организация автоматической подпитки

Тем, кому некогда возиться в котельной, подойдет автоматическая подпитка системы отопления. Это выльется в покупку дополнительной арматуры, а также в ее монтаж по месту. Суть способа та же, что и в первой простой схеме, но вместо обычного крана на питающий трубопровод устанавливается целый узел, показанный на рисунке:

Главный элемент представленной схемы – редукционный клапан подпитки системы отопления. Действует он так: пока давление в тепловой сети частного дома выше минимального, пружина находится в сжатом состоянии, подпираемая с одной стороны теплоносителем. Когда давление опускается ниже установленного предела, пружина, чья сила упругости становится больше, выпрямляется и открывает проход для потока из водопровода.

По заполнению давление в сети снова возрастает и преодолевает усилие пружины, закрывая заслонку. Помимо редукционного узла, регулятор подпитки содержит в себе сетчатый фильтр и обратный клапан. Перед ним устанавливается отсекатель потока, предотвращающий попадание грязного теплоносителя в магистраль холодной воды. Фильтрующий элемент оборудован 2 манометрами, чтобы по перепаду давления определять степень его загрязнения. Вся арматура устанавливается на байпасе и снабжается отсекающими кранами, что дает возможность ее обслуживать.

В ситуации с частыми отключениями воды либо при автономном водоснабжении давление на входе в автоматический узел должен обеспечивать насос для подпитки системы с мембранным гидроаккумулятором. Но покупать и ставить насос только для пополнения тепловой сети нецелесообразно. Его надо смонтировать и обвязать таким образом, чтобы в отсутствие централизованного водоснабжения насос нагнетал давление во всей домовой сети, перекачивая воду из запасной емкости либо бассейна.

Подпитка системы отопления котла из водопровода: что это?

Эксплуатация обвязки приводит к уменьшению количества теплоносителя в ней. Свободное место заполняет воздух, создавая пробки. В итоге оборудование перегревается, что вызывает появление поломок.

Вода теряется в следующих ситуациях:

• В открытом контуре жидкость испаряется в расширительном баке.
• Воздухосбрасыватель также удаляет водяной пар.
• При срабатывании механизма защиты от перегрева сбрасывается теплоноситель.
• В обвязке присутствуют незаметные трещины.
• Трубы покрываются накипью или ржавчиной.

Для избегания проблем используют подпитку отопления из водопровода. В большинстве случаев она работает автономно, измеряя текущий объём воды и восполняя недостаток. Таким образом восстанавливается стандартное давление системы. Для этого используется холодное водоснабжение или специальная жидкость, хранящаяся в накопительном баке.

Как сделать: схема подачи или обратки

Процесс выполняется одним из двух способов:

1. Ручную делают в небольших системах, поскольку изменения давления в них меньше. Последние определяют манометром. Обнаружив отклонение от нормы, открывают кран подпитки и ожидают восстановления значения.
2. Автоматическая установка самостоятельно обрабатывает данные и принимает меры по устранению проблем.

Фото 1. Схема автоматической установки станции подпитки системы отопления, данные обрабатываются самостоятельно.

Отличие заключается в отсутствии необходимости следить за показаниями, но, в связи с постоянной работой прибора, увеличивается расход электроэнергии.

Важно! Подпитка требуется не постоянно, но оборудованию не нужно простаивать. С помощью устройства можно заполнить пустую обвязку теплоносителем, провести опрессовку или промыть трубы

Как подобрать оборудование

Один из важных моментов – подбор источника тепла по мощности и виду используемого энергоносителя:

• на природном либо сжиженном газе;
• на твердом топливе — дровах, угле, пеллетах;
• на электричестве;
• на жидком топливе – солярке, отработанном масле.

Мощность котельной установки рассчитывается стандартным образом: отапливаемая площадь жилища умножается на 0,1 для перевода в киловатты и на коэффициент запаса 1,3. То есть, для дома 100 м² нужен источник тепла мощностью 100 х 0,1 х 1,3 = 13 кВт.

Для закрытой системы отопления не принципиально, какой теплогенератор вы купите, поэтому подробно рассматривать данный вопрос мы не будем. Но вы сильно облегчите себе задачу, если приобретете настенный газовый котел, оборудованный собственным циркуляционным насосом и расширительным баком, что показан на фото. Для небольшого дома останется лишь подобрать трубы и отопительные приборы, о чем и пойдет речь далее.

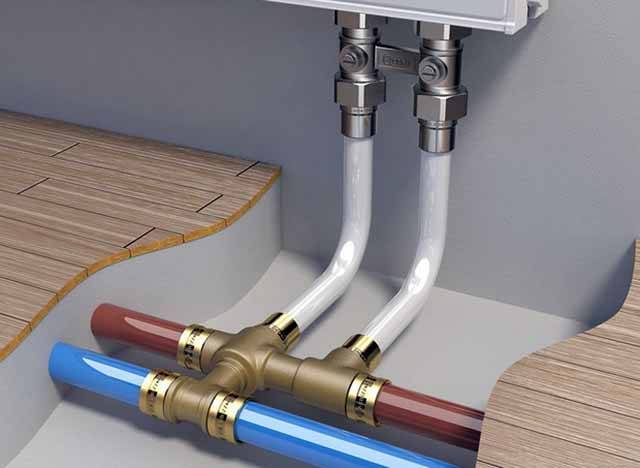

Разновидности труб

Отопительную сеть частного дома можно смонтировать из таких труб:

• ППР (полипропилен);
• сшитый полиэтилен – PEX, PE-RT;
• металлопластик;
• варианты из металла: медь, сталь и гофрированная нержавейка.

Под выполнение самостоятельного монтажа с невысокими финансовыми затратами лучше брать полимерные трубы. Для сборки обжимных соединений из металлопластика и полиэтилена не потребуется специальных инструментов, а полипропилен придется паять (сварочный аппарат берется в аренду). Конечно, по стоимости материалу ППР нет равных, но из соображений надежности и долговечности мы рекомендуем использовать трубопроводы PEX из сшитого полиэтилена.

Медь и гофрированную нержавейку можно тоже монтировать на обжимных фитингах, но первая отличается высокой ценой, а вторая – значительным гидравлическим сопротивлением. Что касается черного металла, то он неудобен во всех отношениях – монтаж на сварке и подверженность коррозии отодвигают его на последнее место. Подробнее о выборе труб рассказывается в очередном видеоматериале:

Какие радиаторы лучше

Сейчас в торговой сети предлагаются отопительные приборы таких видов:

• стальные панельные;
• сделанные из сплава алюминия с кремнием (силумина);
• то же, но с каркасом из стальных труб, название – биметаллические;
• чугунные батареи – аналоги советских «гармошек» МС 140 и модели в стиле ретро.

Стальной панельный радиатор

С точки зрения экономии выгоднее покупать стальные батареи, отличающиеся демократичной ценой. Алюминиевые приборы дороже, но интенсивнее отдают тепло. Эти 2 разновидности наиболее востребованы для закрытых систем отопления частных домов.

Нагревательный прибор из алюминия

Биметаллические радиаторы предназначены для отопительных сетей с низкокачественным теплоносителем, поступающим с перепадами давления, что характерно для централизованного теплоснабжения многоквартирных домов. Покупать эти дорогостоящие изделия в загородный дом с автономным отоплением бессмысленно.

Чтобы подобрать отопительный прибор по мощности, сделайте простой расчет: указанную в паспорте теплоотдачу разделите на 1,5. Так вы узнаете реальную мощность радиатора, ведь в документации отражены характеристики для определенных условий эксплуатации, не совпадающих с действительностью.

Насос и расширительный бак

В закрытых отопительных системах частных жилищ обычно применяется 3 типа бытовых циркуляционных насосов, развивающих напор 4, 6 и 8 м водяного столба (это давление 0,4, 0,6 и 0,8 Бар соответственно). Мы предлагаем не углубляться в сложные гидравлические расчеты, а подобрать насосный агрегат по следующим признакам:

1. Для одно — и двухэтажного здания площадью до 200 м² достаточно напора 4 м.
2. В коттедж площадью 200—300 м² понадобится насос давлением 0,6 Бар (6 м).
3. Циркуляцию в сети трехэтажного особняка на 400—500 м² обеспечит агрегат с напором 8 м водного столба.

Чтобы подобрать размер расширительного бака, вам следует вычислить объем воды во всей закрытой системе отопления вместе с котловым баком. Учитывая тот факт, что при нагреве с 10 до 90 °С вода расширяется примерно на 5%, вместительность бачка должна составлять 1/10 часть от общего количества теплоносителя.

Схема ручной подпитки

Самым простым способом пополнить контур теплоснабжения водой — сделать подпитку в ручном режиме. С тем чтобы его исполнить, необходимо протянуть трубопровод от горводопровода и соединить его с обратной магистралью теплосети. На данном участке устанавливают отсекающий кран и фильтр очистки воды.

Схема отлично функционирует в простых системах теплоснабжения для одноэтажных домовладений малой площади. Линию присоединяют к обратке до циркуляционного электронасоса, поскольку на данном участке самое низкие показатели по давлению и температуре сетевой воды.

Для открытых сетей теплоснабжения система подпитки организует подачу воды не в обратку, а прямо в расширительную емкость. Для этого не потребуется пониматься на чердачное помещение для проверки уровня подпитки. По схеме обвязывается расширительный бак 3-мя самостоятельными выводами: подпитки, подающего и обратного трубопроводов.

Уровень в баке контролируется открытием вентиля на контрольной трубе, направленной в канализацию. Когда после открытия вентиля течет вода — это значит, что система заполнена, если нет, открывается подпиточный вентиль, который держат открытым пока из контрольной трубы не пойдет перелив.

Почему поднимается давление в котле отопления

Заполнение контура отопления производится при соблюдении точной последовательности действий, отступление от правил приводит к сбоям в работе системы. При сезонном запуске системы необходимо произвести настройку регулируемых вспомогательных элементов и зафиксировать положение вентилей в правильном положении.

Воздушная пробка в системе

При сбоях в работе системы отопления, выраженных в произвольном повышении давления, температура теплоносителя иногда понижается и возникает блокировка котла. Как следствие, в таких ситуациях, происходит разбалансировка в функционировании системы, приводящая к отказу дорогостоящих элементов.

К подобным последствиям может привести завоздушивание контура, а образовавшиеся пробки признают распространенной причиной, по которой растет давление в котле.

Возникновение воздушных пробок может произойти в силу ряда причин:

• неисправность оборудования;
• запуск системы произведен с нарушениями;
• отказ автоматики;
• образование трещин в корпусе теплообменника.

Выше указанные последствия становятся результатом пренебрежений установленными правилами эксплуатации системы отопления.

К указанным поломкам могут привести следующие действия:

• заполнение контура ГВС осуществляется из верхней точки;
• при запуске производится ускоренное заполнение системы водой;
• перед запуском не проведена проверка, в которой нуждаются воздухоотводчики, а также каждый кран маевского;
• не произведен спуск воздуха из радиаторов после ремонта;
• вибрирующая крыльчатка, которой оборудован циркуляционный насос, медленно осуществляет подкачку воздуха, вызывая проблему с циркуляцией.

Устраняются такие неполадки путем сброса давления из контура отопления. Далее производят заполнение контура водой, осуществляемое с нижней точки

Важно учитывать, что в процессе заполнения системы необходимо держать открытыми краны, спускающие воздух. Заполнение производится постепенно без лишней спешки, а сигналом окончания процесса служит появление воды в верхней точке системы

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

• Устройство требуется для установки:
• в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
• на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
• на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
• на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

1. Краны Маевского различаются способом откручивания рабочего винта:
2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать: Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают. Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии. При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее. Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов. https://youtube.com/watch?v=Q4LOLnuFOoc

https://youtube.com/watch?v=Q4LOLnuFOoc

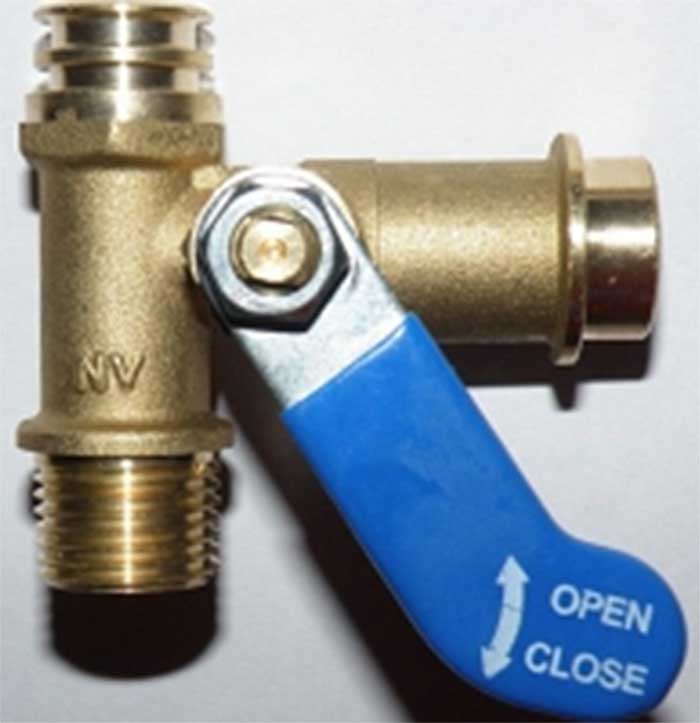

Вопрос по крану подпитки

Если не работает кран подпитки котла, серьёзно повышается давление воды в сети. Здесь требуется профессиональная диагностика.

Временное решение здесь – блокировка вентиля, подающего воду на входном участке в ГК. Но в этой ситуации исключается применение горячей воды.

Чтобы не терпеть такой дискомфорт, нужно заменить кран подпитки.

Этот кран является важнейшим элементом в котле с двумя контурами. Он подпитывает давление в отопительном контуре. И аппарат трудится без сбоев во всех своих режимах.

Есть две категории таких кранов:

1. Первая. Ручная подпитка.
2. Вторая. Автоматическая подпитка.

Регулировка давления воды в газовом котле с помощью первой категории кранов происходит вручную. По мере надобности можно развить давление в ГК и поддерживать его стабильные показатели 0,5 – 1,5 бар.

Краны второй категории обычно есть у аппаратов премиум-класса. Они контролируют давление без участия владельца, на автомате. Они срабатывают по сигналу специального реле, вмонтированного в котёл. Напряжение, требующееся для его активации, идёт с платы контроля над аппаратом.

Оба класса указанных кранов изготавливаются из латуни. Хотя сегодня всю большее распространение получают аналоги из полимерной пластмассы. Их цены ниже, а функциональность не хуже.

Из-за неисправного крана подпитки давление ГК не только повышается. Но может и стремительно падать, особенно при запуске ГВС. Это ответ на вопрос — почему падает давление в двухконтурном котле при включении горячей воды?

Нужна замена этого крана. Её осуществляют только специалисты.

Вторая причина тому – проблемы с теплообменником. Требуется его качественная диагностика и ремонт при необходимости.

Подпиточный клапан 1/2 (1-4 бар) ICMA 250 (Италия)

Описание

Характеристики

Спецификация

Информация для заказа

Подпиточный клапан ICMA 250 оборудован фильтром грубой очистки запорным и обратным клапанами .

• Подключение манометра ― 1/4″.
• Подключение в систему ― 1/2″ c наружной и внутренней резьбой.
• Максимальное давление на входе ― 16 бар, давление на выходе в свою очередь может регулироваться от 1 до 4 бар.
• Фабричная настройка клапана на выход ― 1,5 бар.
• Максимальная  рабочая температура ― 90°C

Подпиточные клапаны ICMA применяются для подпитки систем отопления и предотвращают повреждения, возможные из-за превышения давления при подпитке системы. Это достигается тем, что подпитывающий поток прерывается при достижении установленного максимального рабочего давления.

Применение подпиточного клапана ICMA делает подпитку закрытых систем отопления более простой, быстрой и безопасной. Встроенный обратный клапан предотвращает попадание теплоносителя в систему питьевой воды.

ПРИНЦИП РАБОТЫ

При снижении давления в системе также падает и давление в камере клапана. Потеряв сопротивление в камере пружина нажимает вниз на диафрагму, соединенную со стержнем. Клапан открывается и пропускает воду в систему.

При повышении давления диафрагма поднимается вверх и клапан закрывается, тем самым уменьшая проток. При достижении установленного давления клапан полностью закрывается.

Установка давления производится поворотом винта настройки. При вращении винта по часовой стрелке – давление повышается, против часовой стрелки – давление уменьшается.

Технические характеристики

Максимальное давление перед клапаном	16 бар
Давление на выходе	1-4 бар
Максимальный расход	1,8 м3/ч
Фабричная настройка давления на выходе	1,5 бар
Чувствительность	0,2 бар
Максимальная температура в системе	40 °С
Резьба на входе	½” наружная
Резьба на выходе	½” наружная
Резьба под манометр	¼”внутренняя

Габаритные размеры

Позиция	Название	Материал
1	Пружина	Сталь
2	Крышка клапана	Латунь CW617N
3	Защитная крышка	Латунь CW614N
4	Винт настройки	Латунь CW614N
5	Диафрагма	Латунь CW614N
6	Крышка G1/4”	Полимер 30% FG
7	Стержень	Латунь CW614N
8	Клапан	Латунь CW614N
9	Шток	Латунь CW614N
10	Ручка	ABS
11	Крышка	Латунь CW617N
12	Корпус	Латунь CW617N
13	Гайка	Латунь CW617N
14	Сгон	Латунь CW617N

ОБСЛУЖИВАНИЕ

             Время от времени необходимо промывать фильтр, установленный в корпусе клапана. Для этого следует:

1. Закрыть кран перед клапаном и сам клапан.
2. Открутить и снять накидную гайку со сгона.
3. Вынуть и промыть сетку водой.
4. После промывки установить сетку и затянуть гайку.
5. Открыть кран перед клапаном и сам клапан.
