Сборка и установка коллектора водяного теплого пола

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

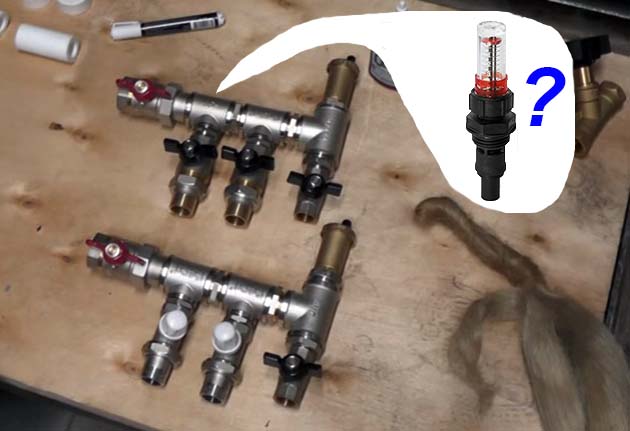

Как видно на фото, ротаметр здесь поставить некуда

Как собрать коллектор своими руками

Напрямую подключить теплый пол своими руками к котлу невозможно. Для этого нужен коллектор с вентилями. Он устанавливается в шкаф, а от него начинается разводка трубопроводов. К коллектору обеспечивается доступ только одного человека, который будет обслуживать систему.

Ассортимент коллекторов в магазинах довольно большой, но часто трудно выбрать подходящий для своей системы отопления. Кроме того, распределительный прибор нужен на каждом этаже частного дома, что приводит к значительному росту расходов. Самодельный коллектор для теплого пола является правильным решением, позволяющим сэкономить значительную долю средств.

Подключение

Поскольку у отопления есть подающая и возвратная ветки, коллектор должен состоять из подключенных к ним двух гребенок. В местах соединений устраиваются ответвления для слива воды и удаления воздуха из труб.

Коллектор собирается по числу подключаемых петель. На каждом выходе, расположенном сверху или снизу гребенки, устанавливаются краны, обеспечивающие отключение отдельных контуров при работающем остальном отоплении. Расстояние между ними рекомендуется сделать 10-20 см.

Изготовление коллектора

Перед тем как собрать коллектор для теплого пола надо разобраться с назначением каждого элемента. Гребенки рекомендуется делать своими руками из трубы квадратного сечения. К ним привариваются круглые патрубки с резьбой для подключения к котлу и к контурам. Для этого сначала делается разметка, потом высверливаются отверстия, а затем крепятся патрубки. Все места соединений тщательно обвариваются. На одном из торцов делается заглушка.

Окалину сбивают, коллектор зачищают и красят масляными составами. На рис. ниже изображен простой коллектор на 3 петли. В красный цвет покрашены гребенка и трубы подачи теплоносителя из котла, а синим – обратные, по которым охлажденная вода поступает на подогрев.

Распределительный коллектор, сделанный своими руками

Сверху на гребенках подключаются воздухоотводчики, а в нижней части устанавливаются заглушки для сброса шлама. Каждый контур можно перекрыть вентилями, которые также служат для регулирования температуры и давления.

Распределительный коллектор предназначен для управления небольшой системой, служащей дополнительным отоплением. Он будет значительно сложнее, если его использовать для системы основного отопления в большом доме.  Сборка коллектора из полипропиленовых труб намного проще, но таким образом изготавливаются простейшие модели.

Коллектор своими руками из полипропиленовых труб

Сборка коллекторного узла

Коллектор теплого пола содержит приспособления, обеспечивающие эффективную работу системы. На каждом контуре обязательно должны быть управляющие вентили. Для сложной системы целесообразно установить автоматические регулировочные клапаны.

Обычно они работают в постоянном режиме, расход теплоносителя изменяется только на главном подающем входе. Для площади дома до 200 м ² используют двухходовые клапаны. Их преимуществом является плавная регулировка. Клапаны часто забиваются. Поэтому их устанавливают на разъемных муфтах («американках»), чтобы можно было снимать для чистки.

Более сложным устройством является трехходовой клапан. Он обеспечивает смешивание потоков прямой и обратной подачи воды, поддерживая на выходе заданную температуру. Внутри него расположена подвижная перегородка, регулирующая подачу воды из двух входных труб. Устройство используется во всех сложных системах с автоматическим регулированием работы большого количества контуров. Его достоинством является значительная пропускная способность.

При малейшем повороте крана температурный режим системы изменяется. Регулировка может быть ручной и автоматической. Трехходовой кран часто совмещают с сервоприводом, работающим от датчика температуры воздуха на улице. При изменении погоды температура в помещениях поддерживается постоянной. Как только происходит похолодание, сигнал от датчика погоды поступает в блок управления и температура теплоносителя повышается.

Функции: основные и дополнительные

Распределение теплоносителя по контурам — основная задача коллектора теплого пола, но выполнять он может еще массу дополнительных функций. Например, чаще всего в коллекторе есть два запорных клапана: на подаче и на «обратке». Через них система заполняется теплоносителем, тестируется (опрессовывается) и сливается. Также оснащаются коллекторы спускными клапанами, через которые выходит воздух из системы. Это общие устройства.

Коллектор теплого пола распределяет горячий теплоноситель с гребенки подачи, и собирает остывший на гребенке «обратки»

Дополнительные устройства коллектора

Есть на коллекторах еще и доп. устройства, которые устанавливаются на каждый контур или петлю теплого пола. Чаще всего используются расходомеры. Они устанавливаются на подающей гребенке и служат для выравнивания гидравлического сопротивления разных по длине петель теплого пола. Во всех инструкциях рекомендуют контура для подогрева пола делать одинаковой длины. На практике это часто нереально. Но если разной длины контура подключить к раздаче напрямую, то большая часть потока пойдет через самый короткий, ведь у него самое маленькое гидравлическое сопротивление. Чтобы этого не произошло, ставят расходомеры. При их помощи регулируют потоки в каждой петле теплого пола, заужая/расширяя просвет для прохождения теплоносителя.

Так выглядят расходомеры. При старте системы они заполнены воздухом, потом в них может появиться теплоноситель. Это нормально, работе то не мешает

На обратном коллекторе, на выходе каждого контура, стоят запорные клапана. С их помощью можно отключить один или несколько отопительных контуров. И таким образом регулировать температуру пола и/или воздуха в комнате. Также это делать можно расходомером, уменьшая поток теплоносителя, если стало слишком жарко, увеличивая, если замерзли.

Устройство автоматической регулировки температуры

Конечно, можно регулировать теплоотдачу и так, руками, но можно это дело предоставить автоматике. Тогда на место ручных расходных клапанов на обратном коллекторе ставят сервомоторы, а в комнате размещают термостат (терморегулятор) обычный или программируемый.

Терморегуляторы могут контролировать температуру воздуха в комнате, а могут — температуру теплого пола. Температуру теплого пола контролирует выносной датчик, который подсоединяется к терморегулятору. Датчик нужно устанавливать до заливки стяжки.

Терморегулятор и сервопривод для водяного подогрева. Один из множества вариантов

Для установки датчика, контролирующего температуру пола, от терморегулятора вниз пробивают в стене штробу. В нее укладывается гофрошланг, который должен заходить на пол и заканчиваться на расстоянии не менее 50см от стены. Причем конец гофорошланга должен располагаться между трубами, а не ближе к одной из них — так его показания будут более точными. Прокладывая гофру, старайтесь, чтобы поворотов было как можно меньше, и все они были плавными.

Тот конец гофры, который оказывается в стяжке, нужно заделать, чтобы в него не попал раствор при заливке стяжки. Можно хорошо замотать изолентой или сделать пробку из пенопласта. Вся эта процедура нужна для того, чтобы датчик температуры пола можно было при необходимости вытаскивать и менять.

Так выглядеть может схема подключения с двухходовым клапаном, управлением от терморегулятора и сервоприводами

Поставим датчик на место. Для этого с того конца гофорошланга, который находится возле терморегулятора, просто опускаете датчик (он прикреплен к длинному проводу) до упора. Если провод слишком мягкий, и датчик никак не пройдет поворот, попробуйте использовать толстую садовую леску в качестве протяжки. Обычно это помогает.

При использовании датчиков постоянная температура будет поддерживаться автоматически. Механизм управления в этом случае простой. Вы на термостате выставляете желаемую температуру. При отклонении фактической температуры воздуха от заданной на 1оС соответствующему сервомотору подается команда на включение/отключение подачи теплоносителя.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

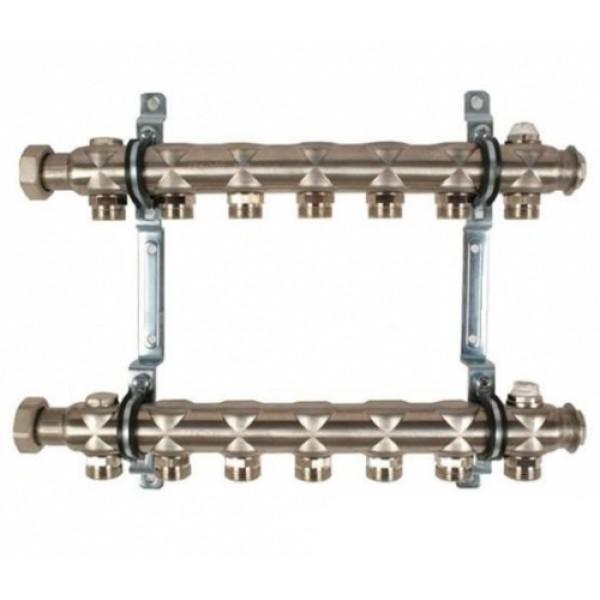

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

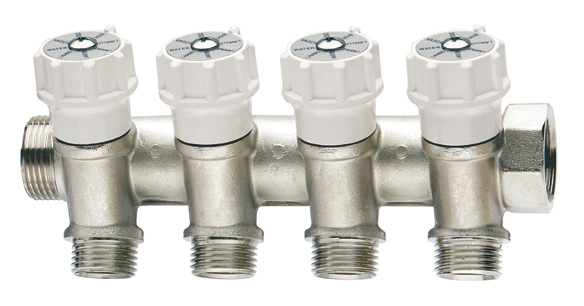

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.  Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

Коллектор из полипропиленовых труб

Если для изготовления используются трубы из полипропилена, стоит обратить внимание на наличие в них армирующего слоя. При его отсутствии пластиковая конструкция может быть подвержена деформации от присутствующего температурного режима

Подробный технический процесс сборки коллекторной группы:

Сборка коллекторной гребенки из полипропиленовых труб

Смесительные узлы из полипропилена имеют важное преимущество перед металлическими «собратьями» – небольшую стоимость. В остальном придется примириться с рядом недостатков:

• Полипропиленовые коллекторы монтируют в системы с малым количеством отводов (не более 5 штук);
• Нельзя установить расходомеры;
• Требуется защитный ящик большего размера из-за массивности конструкции;
• Обязательно обладать набором профильных инструментов и навыками пайки.

Сборка распределительного колектора из отдельных элементов

Для тех, у кого нет в наличии специальных инструментов, можно собрать гребенку из отдельных готовых элементов. Лучше подбирать комплектующие одного производителя.

Контуры подсоединяют по выбранной схеме, придерживаясь главного правила – трубы с теплым теплоносителем, крепят наверху. Трубы с остывшим теплоносителем, закрепляют снизу.

На финишном этапе необходимо произвести опрессовку и контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.

Настройка

Как правило, к схеме бывает приложена специальная таблица балансировки, на основе которой можно гребень соответственно двум параметрам: длина контура и отопительная нагрузка.

В таблице связаны номер контура и число оборотов от положения вентиля балансировки – «закрыт». Настраивают гребень так:

• удаляют с вентиля колпачок, служащий для его защиты;
• закрывают вентиль до отказа – для этого используют шестигранный ключ;
• определяют для данного контура количество оборотов;
• отворачивают вентиль на это число;
• аналогично настраивают остальные контуры.

Правильная настройка и подключение коллектора необходимы для продолжительной эксплуатации и эффективной работы системы.

Необходимые материалы и оборудование

Итак, для подключения теплого водяного пола Вам понадобятся:

• специальные трубы;
• коллектор;
• теплоизоляция.

Все эти материалы и оборудование имеют одинаково важное значение в структуре теплого водяного пола. Давайте поговорим о каждом пункте подробно

Трубы

Для того чтобы осуществить монтаж теплого водяного пола, Вам понадобятся трубы, достигающие двух сантиметров в диаметре. Что касается материала труб, то подойдут усиленный полиэтилен или же многослойные (или по-другому металлизированные) трубы. В идеале трубы должны иметь антикислородное покрытие.

Почему лучше выбирать трубы, произведенные из синтетических материалов? Во-первых, Вам будет проще устанавливать своими руками именно такие трубы, во-вторых, внутренняя поверхность труб из таких материалов гладкая, они не вызывают электрохимическую коррозию.

Как высчитать, сколько труб уйдет на установку теплого водяного пола? Это совсем несложно! Если расстояние между трубами будет составлять 20 сантиметров, то на каждый квадратный метр жилого помещения необходимо взять пять метров погонных труб

Обратите внимание, что наибольшая непрерывная длина так называемой «петли» в системе составляет 80-120 метров

В то время как будете осуществлять монтаж труб своими руками, обратите внимание на то, что рядом со стенами и окнами трубы необходимо укладывать плотнее, на расстоянии не 20, а 10-15 сантиметров друг от друга. В идеале можно также спланировать, как будет расставлена мебель в жилом помещении после окончания ремонтных работ. Например, если Вы хотите установить в комнате стационарный шкаф, то под ним трубы можно не прокладывать

Например, если Вы хотите установить в комнате стационарный шкаф, то под ним трубы можно не прокладывать

В идеале можно также спланировать, как будет расставлена мебель в жилом помещении после окончания ремонтных работ. Например, если Вы хотите установить в комнате стационарный шкаф, то под ним трубы можно не прокладывать.

Правила подключения теплого водяного пола требуют также соблюдения следующих параметров:

• рабочее давление должно составлять примерно 10 бар (допустима погрешность в 1 бар);
• наибольшая температура теплоносителя должна составлять +100 °С.

Коллектор

Коллектор является самой сложной частью пола с подогревом. Сложность этого объекта отражается и на его цене, поэтому разумное решение сделать коллектор своими руками. Вид коллектора зависит от числа входов и выходов труб.

Теплоизоляция

Что касается теплоизоляционных плит, то они могут быть оснащены фиксаторами труб или иметь разметку. При использовании пенопласта во время монтажа его в обязательном порядке нужно покрыть гидроизоляцией, то есть пленкой из полиэтилена.

Зачем нужна теплоизоляция? Она необходима для того, чтобы тепло не уходило вниз, в противном случае Вы будете отапливать перекрытия между этажами. Теплоизоляция должна полностью покрывать весь пол жилого помещения.

Кроме указанных выше материалов и оборудования, монтаж теплого пола потребует также:

• фитингов, чтобы соединить трубы и коллектор;
• армирующую сетку из металла с ячейками размером примерно три-пять сантиметров (сетка необходима для того, чтобы залить стяжку);
• крепежей для труб;
• демпферной ленты (необходимая длина ленты равна периметру комнаты).

Устройство и принцип работы коллектора

Коллектор или как его еще называют, гребенка, входит в комплект смесительного узла. Без этого устройства трудно представить нормально функционирующий теплый пол. Без этого устройства теряется весь смысл отопления посредством подогрева полов. Являясь важнейшим элементом смесительного узла, коллектор обеспечивает смешение разных по температуре водяных поток и их последующее распределение по отопительным трубам водяного контура. По сути, прибор состоит из двух схожих частей, одна часть является подающей, тогда как другая является собирающей. Отсюда и название, которое бытует среди специалистов, распределительная гребенка.

Конструктивно и внешне обе части практически ничем не отличаются. В основе устройства лежит трубка большого диаметра, оснащенная боковыми ответвлениями (отверстиями) с резьбой. Число отверстий соответствует количеству водяных контуров, подключаемых к оборудованию. Говоря простым языком гребенка – это тройники с одинаковыми параметрами, скрученные между собой. Поэтому, для тех, кто имеет хоть какое-то представление о сантехнике, сделать самодельный коллектор не составит труба.

Имея представление о том, что такое коллектор и каковые его главные задачи, можно заняться планирование собственной системы отопления. Для того, что бы делать распределитель, вам нужно заранее знать, какой площади будет отапливаемое помещение, и каковы ваши потребности в обогреве. Поэтому решите для себя следующие вопросы:

• сколько будет у вас отопительных контуров;
• какого типа будет основной источник нагрева воды (речь идет или о системе ЦО и ГВС, либо об автономном котле);
• какими дополнительными приборами и устройствами будет оснащаться система отопления (насос, термодатчики, манометры).

Существует масса технологических нюансов, на которые вам следует обратить внимание, прежде чем начнете сборку своего прибора. К примеру, газовые или электрические нагревательные приборы к коллекторам подключаются снизу или сверху

При установке в системе циркуляционного насоса, подключение будет только в торцевой части гребенки

К примеру, газовые или электрические нагревательные приборы к коллекторам подключаются снизу или сверху. При установке в системе циркуляционного насоса, подключение будет только в торцевой части гребенки.

В случаях, когда вы используете в качестве нагревательного прибора бойлер косвенного нагрева, твердотопливные котлы, коллектор можно подключать только с торца.

Если вы хотите использовать для работы теплых полов воду из центральной системы отопления, подключаться ваш коллектор должен сверху или снизу. На рисунке-схеме показан вариант подключения коллектора к стояку систему ЦО.

Если вам не трудно, перенесите схему конструкции и положение распределительных гребенок на бумагу. Заодно можно указать размерные параметры, на которые можно опираться уже в процессе работы. Здесь уместно сказать, что расстояние между отдельными патрубками подачи и обратки должно быть не менее 10 см и не более 20 см. Использовать эти же размеры можно и при расстоянии между отдельными узлами, гребенкой сбора и распределителем.

После составления эскиза станет ясно, сколько и чего вам потребуется для дальнейшей работы по изготовлению самодельного распределительного устройства.

Смесительные клапаны

С учетом необходимого эффекта есть различные способы подключения. Каждый из них в обязательном порядке подразумевает установку смесительных клапанов. Эти приборы необходимы для соединения горячей и холодной воды. Последняя подается из контура отопления, первая — из котла. Регулировать систему можно автоматически либо вручную, что требует дополнительной установки управляющего сервопривода. Бывает два типа смесительных клапанов.

Двухходовый сервопривод

Этот сервопривод также называется питающим. Его основное отличие от обычных вентилей состоит в возможности проводить воду только в одном направлении. При неверном обратном монтаже клапана он начинает неправильно функционировать и быстро выходит из строя.

“Питающий” – проводит воду только в одно направление

В качестве запорной части для него используется шар или специальный шток. Регулировка производится либо разворотом шара, либо перемещением штока. Для проведения этих манипуляций применяются электроприводы.

Самый популярный способ — термостатическая головка, оборудованная водяным датчиком, который производит регулярный контроль за температурой теплового носителя. С учетом полученных данных головка включает или отключает клапан. Так, из обратки теплоноситель подается регулярно, а из котла — только по мере надобности.

Принцип работы устройства объясняет основное преимущество коллектора, который оборудован питающим клапаном. Полы с этим оборудованием не перегреваются, это значительно увеличивает их время службы. Невысокая пропускная возможность клапана создает плавную регулировку температуры теплоносителя, значительные скачки в этом случае исключаются.

Питающие клапаны характеризуются легкостью в монтаже и последующей эксплуатации. Они довольно часто находятся в схеме самодельных коллекторов для теплого пола, но имеют некоторые ограничения в применении. Двухходовые устройства не советуют ставить в системах, которые работают в помещениях размером более 250 квадратных метров.

Трехходовые системы

Трехходовые элементы устроены по-другому. Это оборудование объединяет в себе работу перепускного подающего клапана и байпасного вентиля. Клапан состоит из корпуса с одним подающим и двумя выводными отверстиями. Для регулирования применяется или вращающийся шар, или специальный шток.

Особенность этого типа устройства состоит в том, что регулировочная часть перекрывает поток полностью, а распределяет поступающую воду, перемешивая ее. Температура корректируется автоматически, для этого клапан имеет приводную систему, принимающую сигналы с разных датчиков.

Подобные клапаны имеют сервоприводы

Как правило, трехходовые клапаны оборудуются сервоприводами, которые управляются термостатическими датчиками или погодозависимыми контроллерами. Сервопривод активирует запорный механизм, устанавливающийся в требуемое положение для получения необходимого показателя нагретого теплоносителя и обратки.

Погодозависимые контроллеры требуются для регулирования мощности системы с учетом погоды. Например, во время сильного похолодания помещение начнет остывать намного быстрей, то есть системе отопления будет гораздо трудней выполнять работу.

Чтобы облегчить задачу, нужно повысить затраты теплового носителя и увеличить температуру. К основным недостаткам трехходовых элементов относится значительная пропускная возможность. При этих условиях даже незначительное смещение в регулировке может привести к резкому изменению температуры воды.

Трехходовые элементы применяются для коллекторов, установленных в помещениях размером более 250 кв. м и систем с большим количеством контуров. Более того, они используются для конструкций, которые оборудованы погодозависимыми датчиками, определяющими требуемую температуру пола учитывая атмосферные условия.
